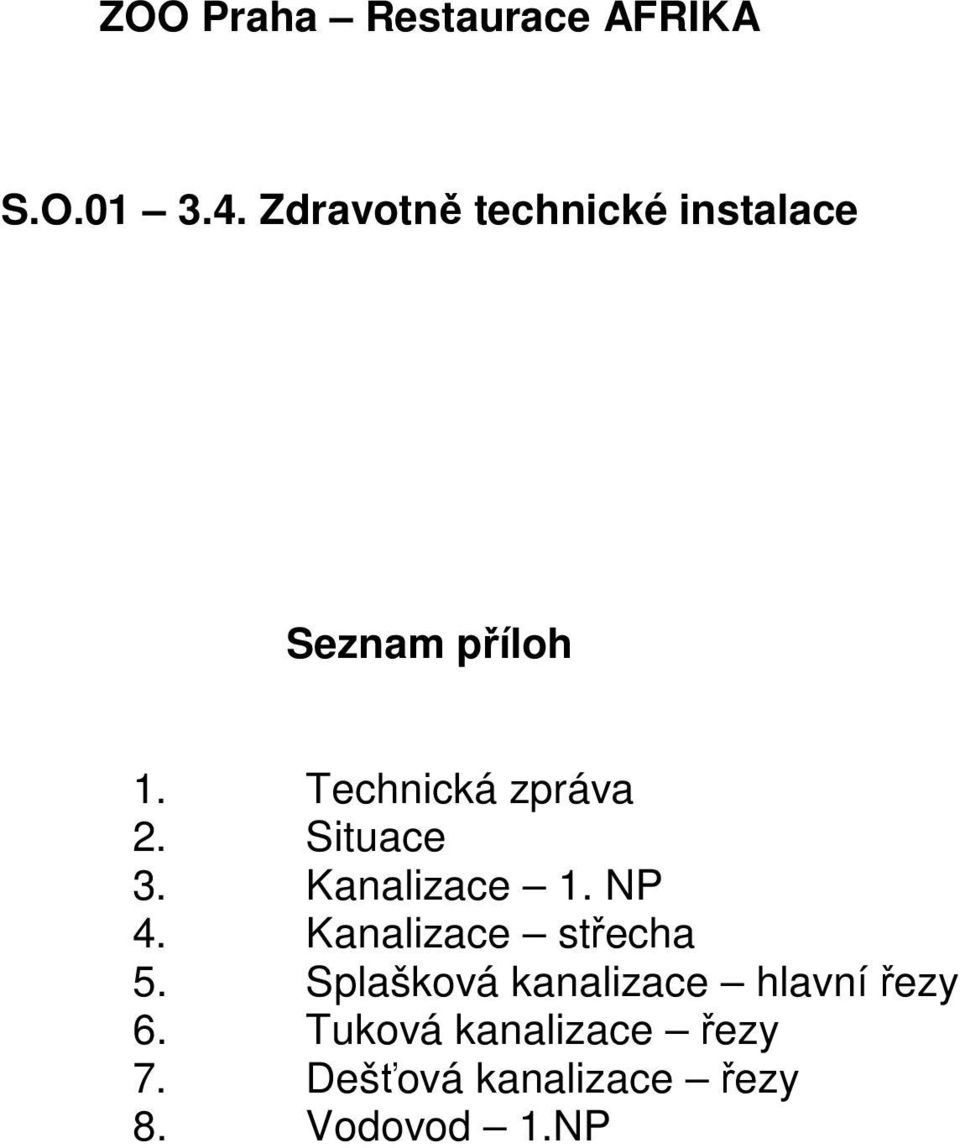

2 ZOO Praha Restaurace AFRIKA S.O Zdravotně technické instalace Seznam příloh 1. Technická zpráva 2. Situace 3. Kanalizace 1. NP 4. Kanalizace střecha 5. Splašková kanalizace hlavní řezy 6. Tuková kanalizace řezy 7. Dešťová kanalizace řezy 8. Vodovod 1.NP

Situace 3. Kanalizace 1. NP 4. Kanalizace střecha 5.

3 Technická zpráva Kanalizace Objekt restaurace bude odkanalizován oddílným systémem s tím, že splaškové vody budou přečerpávány do čerpací šachty u pavilonu hrochů, odkud budou čerpány do areálové splaškové kanalizace, zatím co dešťové vody budou likvidovány vsakováním v prostoru za objektem. Splašková kanalizace Odpadní vody od všech zařizovacích předmětů budou svedeny do čerpací šachty, odkud budou čerpány do čerpací šachty u pavilonu hrochů. Množství odpadních vod odpovídá hodnotě potřeby vody, tj. 14,7 m3/den, respektive 5.365,5 m3/rok. Špičkový odtok splašků Q = 4,53 l/s. Tuková kanalizace Odpadní vody z některých zařízení (dřezy, myčka a pod) bude nutno předčistit v lapači tuku. Velikost odlučovače se stanoví dle vzorce: NG = Q s x f d x f t x f r, kde NG = jmenovitá velikost lapáku Q s = maximální odtok odpadní vody.. 3,87 f d = koeficient měrné hmotnosti pro tuky a oleje. 1,0 f t = koeficient závislosti na teplotě vody.. 1,0 f r = koeficient na vliv čistících prostředků 1,3 Vypočtená velikost lapáku NG = 5,03 Předpokládaný počet za den

Splašková kanalizace Odpadní vody od všech zařizovacích předmětů budou svedeny do čerpací šachty, odkud budou čerpány do čerpací šachty u pavilonu hrochů.

4 Dešťová kanalizace Dešťové vody ze střechy a přilehlých zpevněných ploch budou likvidovány vsakováním. Dešťové vody z příjezdové komunikace budou svedeny povrchově do příkopu v ulici Pod Hrachovkou. Celkové množství vsakovaných dešťových vod pro 5-ti minutový a 15-ti minutový déšť: Q 5 = 0,028 (1,0 x ,7 x ,5 x 578) = 16,18 l/s Q 15 = 0,016 (1,0 x ,7 x ,5 x 578) = 9,25 l/s Uvažuje se použití vsakovacích prvků (například moduly Drainblock) v počtu 90 ks, doplněných vtokovou šachtou s filtrem a odtokovou šachtou, z níž bude vyveden bezpečnostní přeliv, svedený do stávající šachty dešťové kanalizace u pavilonu antilop. Materiál Veškeré kanalizační potrubí bude z plastických hmot. Na ležaté svody se použijí trubky KG (PVC), na ostatní trubky HT (PPs). Splašková i tuková kanalizace budou odvětrány nad střechu objektu, kde bude potrubí ukončeno ventilační hlavicí. Ze zadní vegetační střechy budou dešťové vody zachyceny pomocí dvoustupňových střešních vtoků, doplněných nástavcem a odvodňovacím kroužkem. Vodovod Objekt bude zásobován pitnou i užitkovou vodou z nových přívodních řadů pro pavilon hrochů, Užitková voda bude používána pro kropení zelené střechy. Pitný vodovod Objekt restaurace bude zásobován pitnou vodou z nového přívodního řadu ø 63 pro pavilon hrochů, a sice jednou přípojkou z lineárního polyetylenu SDR ø 50 x 4,5. Přípojka se na řad napojí pomocí O-kroužkového uzavíracího pásu a kombinovaného rohového ventilu ISO ø1. Přípojka bude ukončena v kotelně za obvodovou zdí vodoměrnou sestavou s hlavním uzávěrem, filtrem, vodoměrem a zpětnou klapkou. Vlastní vnitřní rozvod studené a teplé vody bude z propylenových trubek, opatřených návlekovou izolací a vedených převážně pod stropem v podhledu. Příprava teplé vody užitkové je řešena nepřímotopným zásobníkových ohřívákem o obsahu 750 l, který je součástí projektu tepelné techniky. Na přívodu studené vody do ohříváku se sadí uzávěr, zpětný ventil a pojistný ventil DN ¾.

l/s Uvažuje se použití vsakovacích prvků (například moduly Drainblock) v počtu 90 ks, doplněných vtokovou šachtou s filtrem a odtokovou šachtou, z níž bude vyveden bezpečnostní přeliv, svedený do

5 Nucený oběh teplé vody bude zajišťován cirkulační čerpadlem (Q = l/h, H= 0,5-0,7 m). Na přívodu studené vody, teplé vody a cirkulace do vlastní restaurace budou osazeny podružné vodoměry umístěné v kotelně na stěně nad hlavními vodoměry pitné a užitkové vody. Užitkový vodovod Objekt bude zásobován užitkovou vodou z nového řadu ø 110 pro pavilon hrochů přípojkou z lineárního polyetylenu ø 40 x 3,6, napojenou na řad pomocí navrtávacího pásu a kombinovaného navrtávacího šoupátka ISO. Přípojka bude ukončena v kotelně za obvodovou zdí vodoměrnou sestavou s hlavním uzávěrem, filtrem, vodoměrem a zpětnou klapkou. Vlastní rozvod užitkové vody bude z polypropylenových trubek, opatřených návlekovou izolací, vedených pod stropem (v podhledu). Voda bude přivedena ke dvěma výtokům (zahradní hydrant ø ¾ se šroubením na hadici) umístěným v malých šachtičkách na střeše. Potrubí bude položeno ve spádu ta, aby bylo možno na zimu celý rozvod vypustit do prostoru kotelny.

Užitkový vodovod Objekt bude zásobován užitkovou vodou z nového řadu ø 110 pro pavilon hrochů přípojkou z lineárního polyetylenu ø 40 x 3,6, napojenou na řad pomocí navrtávacího pásu a kombinovaného
