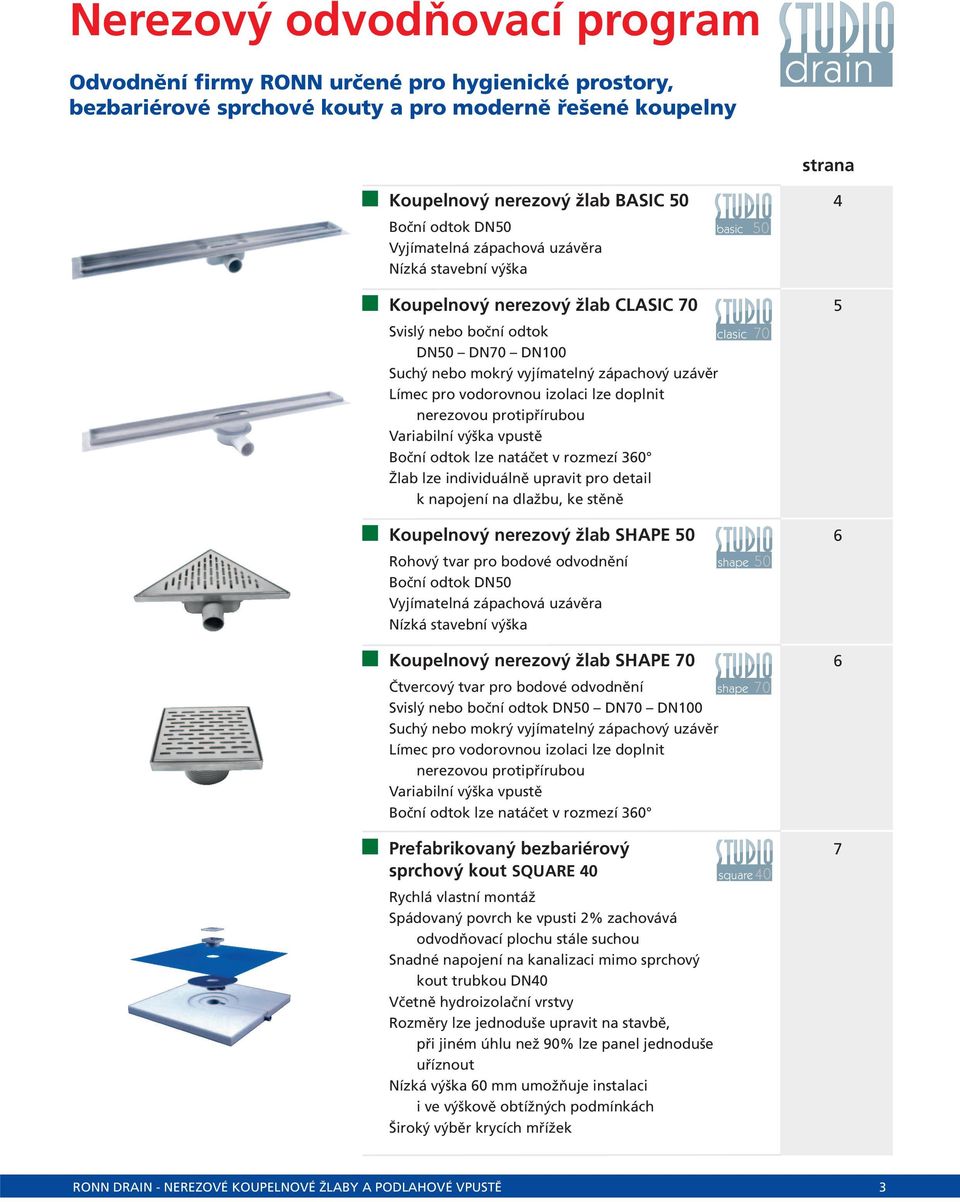

3 Nerezový odvodňovací program Odvodnění firmy RONN určené pro hygienické prostory, bezbariérové sprchové kouty a pro moderně řešené koupelny drain strana Koupelnový nerezový žlab BASIC 50 4 Boční odtok DN50 Vyjímatelná zápachová uzávěra Nízká stavební výška basic 50 Koupelnový nerezový žlab CLASIC 70 5 Svislý nebo boční odtok clasic 70 DN50 DN70 DN100 Suchý nebo mokrý vyjímatelný zápachový uzávěr Límec pro vodorovnou izolaci lze doplnit nerezovou protipřírubou Variabilní výška vpustě Boční odtok lze natáčet v rozmezí 360 Žlab lze individuálně upravit pro detail k napojení na dlažbu, ke stěně Koupelnový nerezový žlab SHAPE 50 6 Rohový tvar pro bodové odvodnění shape 50 Boční odtok DN50 Vyjímatelná zápachová uzávěra Nízká stavební výška Koupelnový nerezový žlab SHAPE 70 6 Čtvercový tvar pro bodové odvodnění shape 70 Svislý nebo boční odtok DN50 DN70 DN100 Suchý nebo mokrý vyjímatelný zápachový uzávěr Límec pro vodorovnou izolaci lze doplnit nerezovou protipřírubou Variabilní výška vpustě Boční odtok lze natáčet v rozmezí 360 Prefabrikovaný bezbariérový 7 sprchový kout SQUARE 40 square 40 Rychlá vlastní montáž Spádovaný povrch ke vpusti 2% zachovává odvodňovací plochu stále suchou Snadné napojení na kanalizaci mimo sprchový kout trubkou DN40 Včetně hydroizolační vrstvy Rozměry lze jednoduše upravit na stavbě, při jiném úhlu než 90% lze panel jednoduše uříznout Nízká výška 60 mm umožňuje instalaci i ve výškově obtížných podmínkách Široký výběr krycích mřížek RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ 3

4 Koupelnový nerezový žlab basic 50 Boční odtok DN50 Vyjímatelná zápachová uzávěra Nízká stavební výška Detail hran pro dlažbu Jednodílná boční vpusť BASIC mm Úprava hran pro dlažbu MN 8004 Úprava hran ke stěně z jedné až tří stran MN 8001 strana ke stěně Boční odtok DN50 včetně vyjímatelné zápachové uzávěry lze umístit na libovolné pozici žlabu MN-50-B Výběr standardních roštů Děrovaný rošt ø 8 mm Děrovaný rošt 8 x 8 mm Můstkový rošt 8 x 55 mm Můstkový rošt STANDARD MN 808G1 MN 808G2 MN 808G3 MN 808G Zadlažďovací rošt MN 808G5 Plný leštěný plech MN 808G4 4 RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ

5 Koupelnový nerezový žlab clasic 70 Svislý nebo boční odtok DN50 DN70 DN100 Mokrý vyjímatelný zápachový uzávěr Límec pro vodorovnou izolaci lze doplnit nerezovou nebo plastovou protipřírubou Variabilní výška vpustě Boční odtok lze natáčet v rozmezí 360 Žlab lze individuálně upravit pro detail k napojení na dlažbu, ke stěně Detail hran Výškově nastavitelná vpusť CLASIC 70 pro dlažbu H H strana ke stěně H - stavební výška mm se sníženým sifonem mm se sifonem 50 mm H - stavební výška mm pro DN mm pro DN mm pro DN Boční odtok s možností natočení (MN-50-S) Úprava hran pro dlažbu MN 8004 Úprava hran ke stěně z jedné až tří stran MN 8001 Spodní díl vpustě pro CLASIC 70 svislé boční DN 50 DN 70 Bez límce S límcem Nerezová protipříruba* Bez límce S límcem Nerezová protipříruba* DN Výběr standardních roštů *alternativně lze zvolit i plastovou protipřírubu 0111 Děrovaný rošt ø 8 mm Děrovaný rošt 8 x 8 mm Můstkový rošt 8 x 55 mm Můstkový rošt STANDARD MN 808G1 MN 808G2 MN 808G3 MN 808G Zadlažďovací rošt MN 808G5 Plný leštěný plech MN 808G4 RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ 5

6 Koupelnový nerezový žlab shape 50 Rohový tvar pro bodové odvodnění 260 x 260 x 365 mm Boční odtok DN50 Vyjímatelná zápachová uzávěra Nízká stavební výška Jednodílná boční vpusť SHAPE 50 (8582) 80 mm boční odtok DN50 včetně vyjímatelné zápachové uzávěry lze umístit na libovolné pozici žlabu Koupelnový nerezový žlab shape 70 Čtvercový tvar pro bodové odvodnění 200 x 200 Svislý nebo boční odtok DN50 DN70 DN100 Suchý nebo mokrý vyjímatelný zápachový uzávěr Límec pro vodorovnou izolaci lze doplnit nerezovou protipřírubou Variabilní výška vpustě Boční odtok lze natáčet v rozmezí 360 Výškově nastavitelná vpusť SHAPE 70 (8081) H H H - stavební výška mm se sníženým sifonem mm se sifonem 50 mm Spodní díl vpustě pro CLASIC 70 svislé H - stavební výška mm pro DN mm pro DN mm pro DN100 boční 360 Boční odtok s možností natočení DN 50 DN 70 DN 100 Bez límce S límcem Nerezová protipříruba* Bez límce S límcem Nerezová protipříruba* Zápachové uzávěry *alternativně lze zvolit i plastovou protipřírubu kombinovaná suchá / mokrá 0020 suchá mokrá - výška vodního sloupce 30 a 50 mm 6 RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ

7 Prefabrikovaný bezbariérový sprchový kout square 40 Rychlá vlastní montáž Spádovaný povrch ke vpusti 2% zachovává odvodňovací plochu stále suchou Snadné napojení na kanalizaci mimo sprchový kout trubkou DN40 Včetně hydroizolační vrstvy Rozměry lze jednoduše upravit na stavbě, při jiném úhlu než 90% lze panel jednoduše uříznout Nízká výška 60 mm umožňuje instalaci i ve výškově obtížných podmínkách Široký výběr krycích mřížek 90 cm Základní rozměry 90 cm 90 x x x cm Krycí mřížky 100 x 100 Krycí mřížky 150 x 150 Horní díl Rámečky 100 x x Zápachové uzávěry 0022 kombinovaná suchá / mokrá 0020 suchá mokrá - výška vodního sloupce 20 a 50 mm Kompletní nabídka roštů, nástavců a zápachových uzávěrů je na straně RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ 7

8 Podlahové vpustě Modulové podlahové vpusti jsou rozděleny na 4 základní komponenty: krycí mřížky sifony horní díl tělo vpustě spodní díl s odtokem. Všechny části nabízí velké množství variant, jak lze kompletní vpusť poskládat. Podlahové vpustě RONN jsou vyrobené z velice kvalitních materiálů. Nerezové mřížky jsou vyráběné z oceli třídy 304 a plastové části vyrobeny z prvotřídního polypropylénu. Podlahové vpustě RONN mohou být instalovány ve veškerém vlhkém prostředí včetně balkonů, teras, kuchyní apod. Jako všechny naše výrobky, instalace nabízí mnoho různých možností ke splnění různorodých požadavků. Jsou jednoduché na užívání a zvyšují tak komfort v prostředí, kde jsou užívány. Firma RONN také vyrábí celonerezové provedení vpustí, žlabů a roštů v programu RONN NEREZ, které jsou určeny převážně do vysoce zátěžových prostředí. Informace o dalším programu RONN NEREZ naleznete na včetně nerezových sprchových žlabů. Obsah strana Nerezová krycí mřížka 9 Zápachová uzávěra 10 Výškově nastavitelný nástavec 11 Protipříruba 13 Tělo vpustě 15 8 RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ

9 Ukázky modulových sestav Můžete zvolit nové řešení podle vašich potřeb. Mřížky 1 mm mřížka Vyrobeno z 1 mm nerezové oceli 304 Obj. číslo Rozměr (a x a) Pro nástavce x100 mm 1005, , x100 mm 1005, , x150 mm x150 mm RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ 9

10 4 mm mřížka Vyrobeno z 4 mm nerezové oceli 304 Obj. číslo Rozměr (a x a) Pro nástavce x100 mm 1005, , x150 mm 1525, kulatá mřížka Vyrobeno z 1 mm nerezové oceli 304 Obj. číslo Rozměr (a x a) Pro nástavce mm 1022, 1024, mm 1022, 1024, Zápachové uzávěry suché nebo s vodní hladinou Zápachová uzávěra kombinovaná suchá/mokrá Vodní hladina v sifonu zabraňuje pronikání zápachu z kanalizace. I v případě, že voda v sifonu vyschne, klapka stále zabraňuje pronikání zápachu. Výrobek je kompatibilní pro všechny horní díly. Obj. číslo Výška Výška vodního sloupce Materiál mm 20 mm polypropylén Zápachová uzávěra suchá Klapka se automaticky otevře při průtoku vody. Při přerušení proudu vody se klapka automaticky uzavře. Výrobek je kompatibilní pro všechny horní díly Obj. číslo Výška Výška vodního sloupce Materiál mm - polypropylén Zápachová uzávěra mokrá Vodní sloupec zabraňuje pronikání zápachu z kanalizace do ovzduší. Výrobek je kompatibilní pro všechny horní díly Obj. číslo Výška Výška vodního sloupce Materiál mm 30 mm polypropylén mm 50 mm polypropylén RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ

11 Výškově nastavitelné horní díly horní díl s nerezovým rámečkem 304 Obj. číslo axa H std. h min.* h max.** ø Material Rám x100 mm 90 mm 10 mm 280 mm 99 mm polypropylén nerez x100 mm 50 mm 10 mm 240 mm 99 mm polypropylén nerez x150 mm 50 mm 10 mm 240 mm 99 mm polypropylén nerez *h min. - horní díl se uřízne na požadovanou výšku **h max. - maximální výška se dosáhne použitím nástavce horní díl s plastovým rámečkem Obj. číslo axa H std. h min.* h max.** ø Material x100 mm 50 mm 10 mm 240 mm 99 mm polypropylén x100 mm 90 mm 10 mm 280 mm 99 mm polypropylén x150 mm 90 mm 10 mm 280 mm 99 mm polypropylén *h min. - horní díl se uřízne na požadovanou výšku **h max. - maximální výška se dosáhne použitím nástavce Volitelné příslušenství výškové nástavce Obj. číslo h ø Popis mm 100 mm nástavec 1020 RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ 11

12 horní díl pro kruhové mřížky všechny rámečky jsou z nerezové oceli Obj. číslo a H std. h min.* h max.** ø Material Rám mm 50 mm 10 mm 240 mm 99 mm polypropylén nerez mm 90 mm 10 mm 280 mm 99 mm polypropylén nerez mm 50 mm 10 mm 240 mm 99 mm polypropylén nerez *h min. - horní díl se uřízne na požadovanou výšku **h max. - maximální výška se dosáhne použitím nástavce horní díl pro vyplnění keramickou dlažbou Obj. číslo a H std. h min.* h max.** ø Material Rám x100 mm 90 mm 10 mm 280 mm 99 mm polypropylén nerez x150 mm 90 mm 10 mm 280 mm 99 mm polypropylén nerez x200 mm 90 mm 10 mm 280 mm 99 mm polypropylén nerez *h min. - horní díl se uřízne na požadovanou výšku **h max. - maximální výška se dosáhne použitím nástavce RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ

13 Spodní díly tělo vpustě - boční s límcem Obj. číslo a b c h ø Průtok mm 102 mm 137 mm 55 mm 50 mm 0,81 l/s mm 102 mm 148 mm 89 mm 74 mm 1,00 l/s mm 102 mm 148 mm 125 mm 110 mm 2,80 l/s Nerezová protipříruba* *alternativně lze zvolit i plastovou protipřírubu tělo vpustě - svislé s límcem Obj. číslo a b h ø Průtok mm 102 mm 110 mm 50 mm 1,40 l/s mm 102 mm 110 mm 74 mm 1,60 l/s mm 102 mm 110 mm 110 mm 3,51 l/s Nerezová protipříruba* *alternativně lze zvolit i plastovou protipřírubu RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ 13

14 tělo vpustě - boční bez límce Obj. číslo a b h c ø Průtok mm 102 mm 55 mm 120 mm 50 mm 0,81 l/s mm 102 mm 84 mm 148 mm 74 mm 1,00 l/s mm 102 mm 114 mm 153 mm 110 mm 2,80 l/s tělo vpustě - spodní bez límce Obj. číslo a b h ø Průtok mm 102 mm 110 mm 50 mm 1,40 l/s mm 102 mm 110 mm 74 mm 1,60 l/sa mm 102 mm 110 mm 110 mm 3,51 l/s tělo vpustě se třemi vtoky DN50 a jedním odtokem DN70 Obj. číslo a b h Vtok Výtok mm 102 mm 110 mm 3x ø 50 mm ø 70 mm RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ

15 Podlahové vpustě jednodílné se zápachovým uzávěrem DN50 Q=0,4 l/s Horizontální odtok Obj. Rozměr rámečku Výška Materiál číslo A (mm) B (mm) (mm) rámeček mřížka plast nerez nerez nerez Velkoobchodní balení: 50 ks (lze i kombinovat) *úprava chrom plastová vpusť se stříbrnou povrchovou úpravou jednodílné se suchým zápachovým uzávěrem DN50 Q=0,4 l/s Horizontální odtok Obj. Rozměr rámečku Výška Materiál číslo A (mm) B (mm) (mm) rámeček mřížka 5312 S plast nerez 5322 S nerez nerez Velkoobchodní balení: 50 ks (lze i kombinovat) *úprava chrom plastová vpusť se stříbrnou povrchovou úpravou jednodílné se zápachovým uzávěrem DN50 Q=0,4 l/s Vertikální odtok Obj. Rozměr rámečku Výška Materiál číslo A (mm) B (mm) (mm) rámeček mřížka plast nerez nerez nerez Velkoobchodní balení: 50 ks (lze i kombinovat) *úprava chrom plastová vpusť se stříbrnou povrchovou úpravou RONN DRAIN - NEREZOVÉ KOUPELNOVÉ ŽLABY A PODLAHOVÉ VPUSTĚ 15
