1 ODLUČOVAČE LOP - PŘEHLED CHARAKTERISTIKA Název, typy : Krabicový tvar a) plnoprůtočný Označení: LOP X... X značí velikost (průtok vody zařízením v l/s, která proteče přes filtry) b) s obtokem Označení: LOP X/Y... Y značí max. průtočné množství vody (maximální průtok vody zařízením v l/s, přičemž množství X protéká přes filtry) Válcový tvar Označení: LOP X/Y K... K značí válcový (kruhový) tvar Použití : Lapáky ropných látek typu LOP slouží k odstranění neemulgovaných ropných látek obsažených v dešťových a technologických vodách. Jsou vhodné pro instalaci k čerpacím stanicím pohonných hmot, parkovištím, autodílnám, mycím linkám, šrotištím a všude tam, kde lze předpokládat znečištění povrchových nebo odpadních vod ropnými produkty. Ekologické hledisko : Použitý materiál, provedení zařízení nebo jeho provoz nemá negativní vliv na životní prostředí. Zkoušení : Výrobce odlučovacího zařízení zaručuje kvalitu provedení v souladu s výrobní dokumentací, kompletnost dodávky, zkoušku vodotěsnosti dle ČSN a ČSN , která se provádí u každého výrobku. Dále je zaručena tolerance obrysových rozměrů ± 10 mm. Výrobek splňuje limity předepsané vyhláškou 171/92 a normou ČSN TECHNICKÝ POPIS Materiál : Lapáky jsou vyráběny z polypropylenu (PP) nebo polyethylenu (PE). Koalescenční odlučovač - polyuretanová pěna. Sorpční odlučovač - netkaná textilie Fibroil. Funkce : Lapák písku - Slouží k odstranění písku z vody. Je vybaven vyjímatelným košem, kterým se písek vynáší z lapáku. Odlučovací komora - Zde se na hladině usazují ropné látky před filtry. Koalescenční filtr - Shlukuje drobné částečky ropných látek, které potom vyplouvají na povrch v odlučovací komoře. Sorpční filtr - Pohltí jemné částice ropných látek. Dočišťovací filtr - Slouží k dočištění vody od ropných látek. Lapák s obtokem - Pro podmínky, při nichž se uvažuje s vyčištěním vody pouze při počátku deště. Při zvýšení průtočného množství dojde k obtoku nedochází ke kompletnímu vyčištění. Provoz : Při provozu těchto zařízení je nutno dbát na to, aby vrstva plovoucích ropných látek nepřesahovala tloušťku 2 mm! V opačném případě je třeba odstraňovat látky sbíráním pomocí textilního sorbentu ve formě rouna, nebo odčerpáváním fekalvozem. Dále je nutno (cca jednou za rok) vyčistit proudem čisté vody nebo dle míry znečištění, vyměnit koalescenční filtr. Ve stejném intervalu se vyměňuje filtrační náplň sorpčního odlučovače Fibroil. Výměna se provádí tím způsobem, že se nejprve vyprázdní první komora odlučovače, do které se pak přemístí náplň z druhé komory. Do druhé komory se pak vloží náplň nová o hustotě cca 65 kg/m 3. Likvidací použitých filtračních náplní může být pověřena pouze firma s oprávněním pro tuto činnost! 1

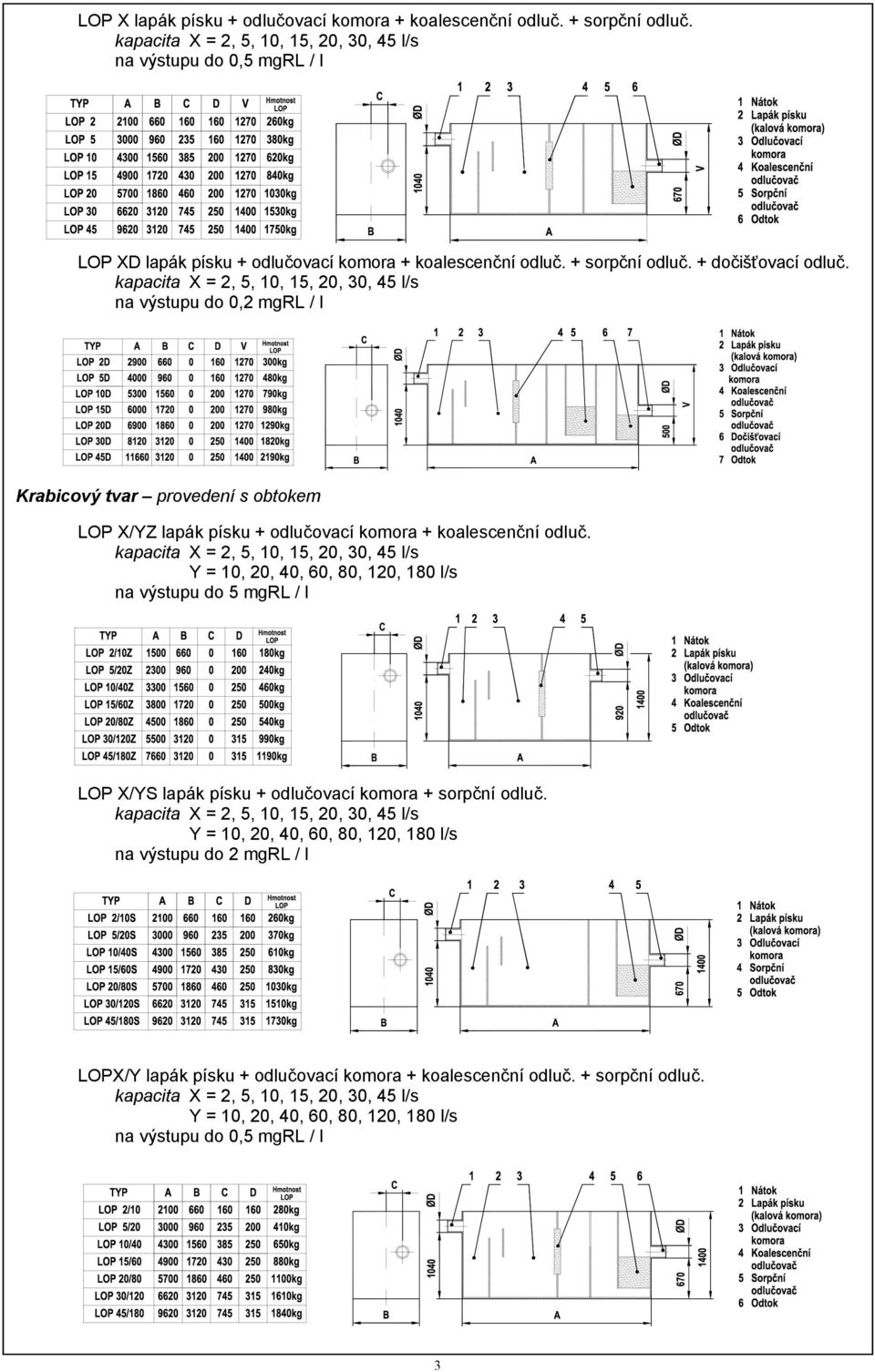

2 Povrchová úprava : Bez povrchové úpravy. Barva bílá, černá, modrá nebo dle požadavku. Požární vlastnosti : Materiál použitý k výrobě (PP nebo PE) má třídu hořlavosti C3 (lehce hořlavé) dle ČSN Polyuretanová filtrační pěna - tepelná odolnost - 40 až C Filtrační textilie Fibroil teplota vznícení 450 C Příslušenství : Na přání zákazníka je možno odlučovací zařízení opatřit snímačem ropných látek, který při jejich výskytu dává signál do řídícího rozvaděče, ze kterého je možné spustit výstražnou signalizaci. TECHNICKÉ ÚDAJE Stanovení velikosti : Jmenovitá velikost lapáků je dána množstvím čištěné odpadní vody, které je u vod z parkovišť a odstavných ploch závislé na velikosti a typu odvodněné plochy a intenzitě přívalových dešťů. U vod technologických na množství a vydatnosti použitých zdrojů vody (viz projektování). Typ lapače se volí podle požadavku na čistotu vody na výstupu z lapače. Typ jmen. velikost (kapacita) Výkon [l/s] Odvodňovací plocha [m 2 ] LOP LOP LOP LOP LOP LOP LOP LOP LOP LOP LOP LOP LOP LOP Konstrukce, kapacita, výkonové parametry, velikosti, hlavní rozměry, hmotnosti : Krabicový tvar plnoprůtočné provedení LOP XZ lapák písku + odlučovací komora + koalescenční odlučovač Kapacita X = 2, 5, 10, 15, 20, 30, 45 l/s na výstupu do 5 mgrl / l LOP XS lapák písku + odlučovací komora + sorpční odlučovač na výstupu do 2 mgrl /l 2

3 LOP X lapák písku + odlučovací komora + koalescenční odluč. + sorpční odluč. na výstupu do 0,5 mgrl / l LOP XD lapák písku + odlučovací komora + koalescenční odluč. + sorpční odluč. + dočišťovací odluč. na výstupu do 0,2 mgrl / l Krabicový tvar provedení s obtokem LOP X/YZ lapák písku + odlučovací komora + koalescenční odluč. Y = 10, 20, 40, 60, 80, 120, 180 l/s na výstupu do 5 mgrl / l LOP X/YS lapák písku + odlučovací komora + sorpční odluč. Y = 10, 20, 40, 60, 80, 120, 180 l/s na výstupu do 2 mgrl / l LOPX/Y lapák písku + odlučovací komora + koalescenční odluč. + sorpční odluč. Y = 10, 20, 40, 60, 80, 120, 180 l/s na výstupu do 0,5 mgrl / l 3

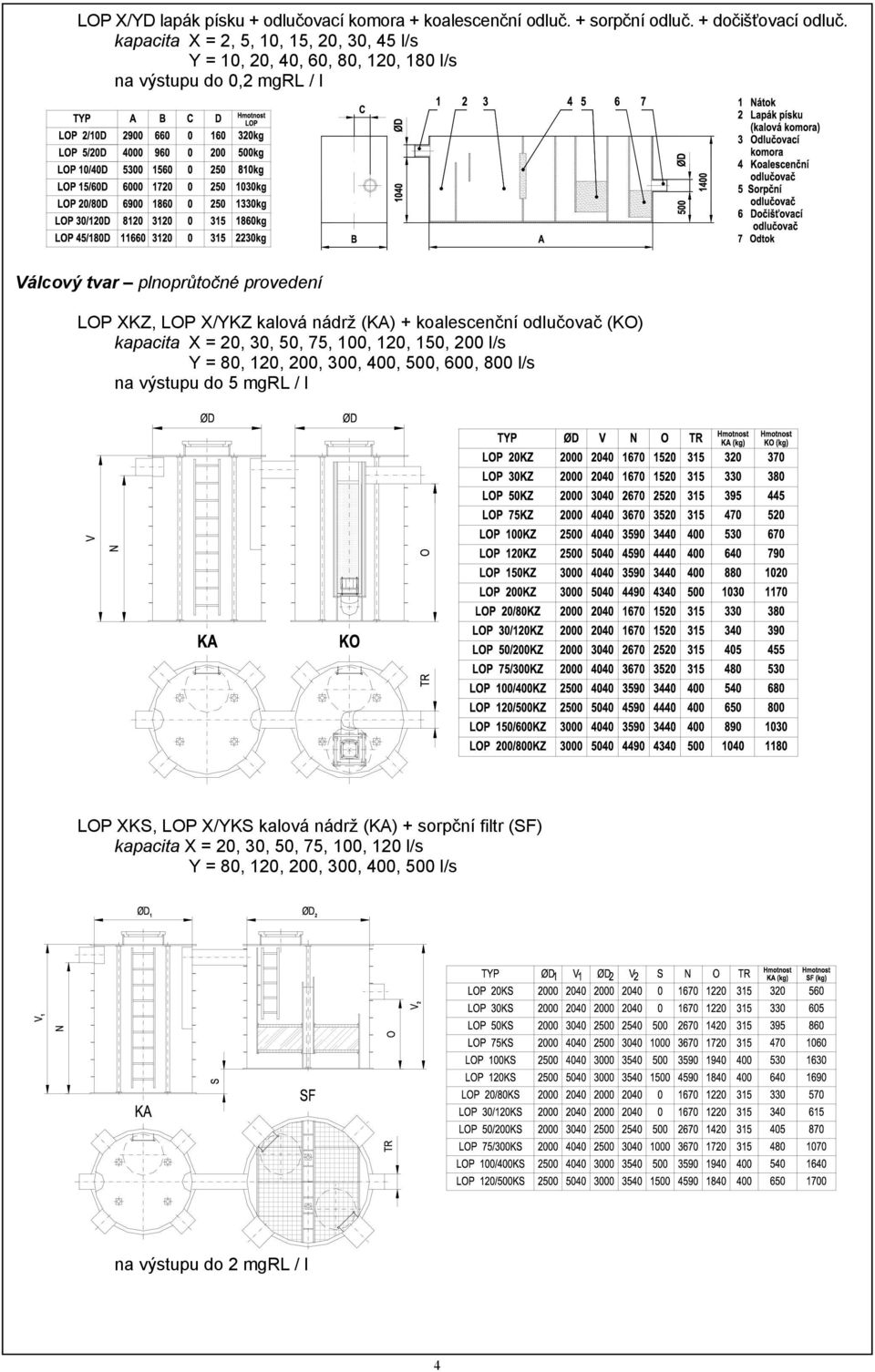

4 LOP X/YD lapák písku + odlučovací komora + koalescenční odluč. + sorpční odluč. + dočišťovací odluč. Y = 10, 20, 40, 60, 80, 120, 180 l/s na výstupu do 0,2 mgrl / l Válcový tvar plnoprůtočné provedení LOP XKZ, LOP X/YKZ kalová nádrž (KA) + koalescenční odlučovač (KO) kapacita X = 20, 30, 50, 75, 100, 120, 150, 200 l/s Y = 80, 120, 200, 300, 400, 500, 600, 800 l/s na výstupu do 5 mgrl / l LOP XKS, LOP X/YKS kalová nádrž (KA) + sorpční filtr (SF) kapacita X = 20, 30, 50, 75, 100, 120 l/s Y = 80, 120, 200, 300, 400, 500 l/s na výstupu do 2 mgrl / l 4

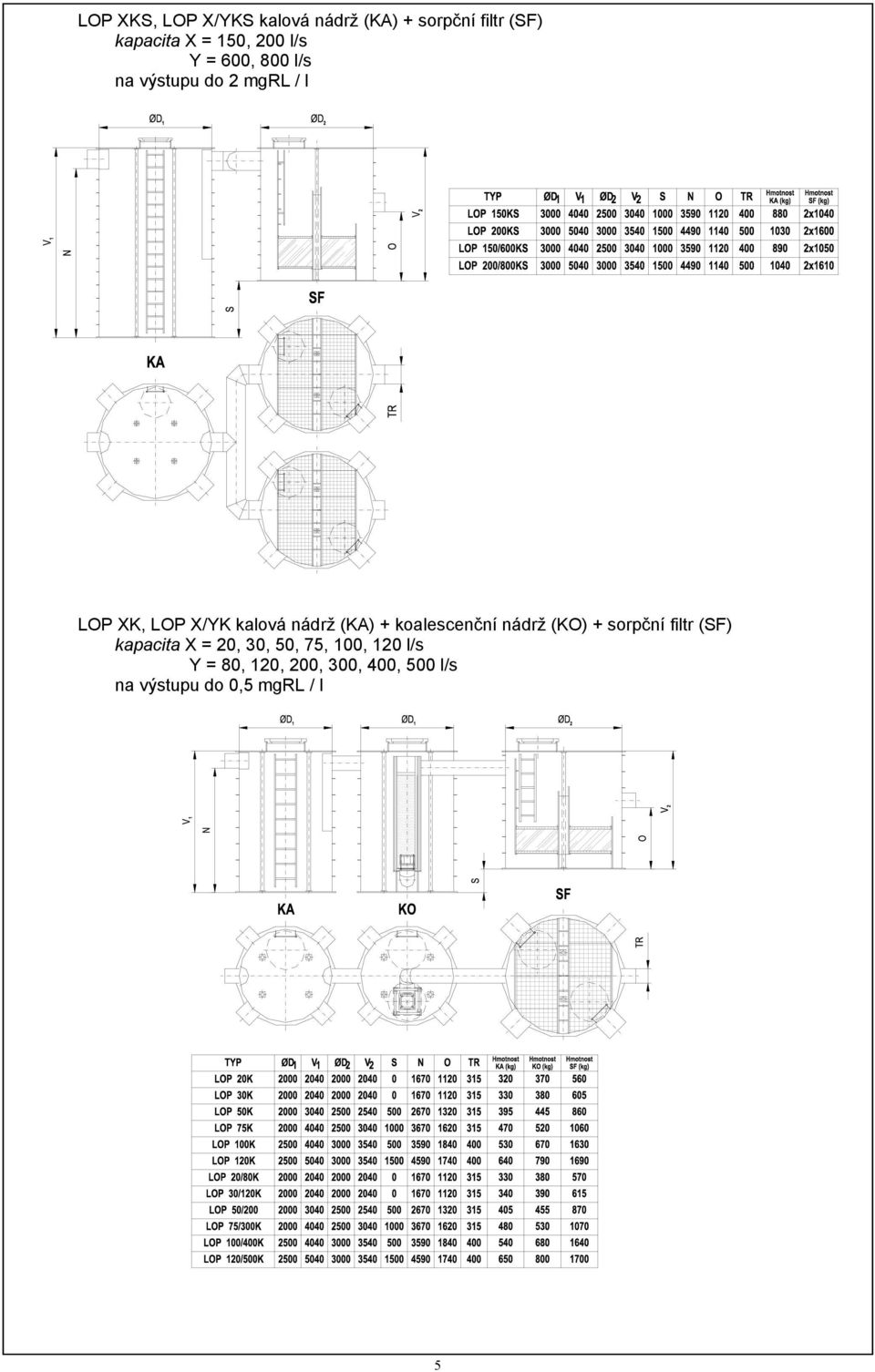

5 LOP XKS, LOP X/YKS kalová nádrž (KA) + sorpční filtr (SF) kapacita X = 150, 200 l/s Y = 600, 800 l/s na výstupu do 2 mgrl / l LOP XK, LOP X/YK kalová nádrž (KA) + koalescenční nádrž (KO) + sorpční filtr (SF) kapacita X = 20, 30, 50, 75, 100, 120 l/s Y = 80, 120, 200, 300, 400, 500 l/s na výstupu do 0,5 mgrl / l 5

6 LOP XK, LOP X/YK kalová nádrž (KA) + koalescenční nádrž (KO) + sorpční filtr (SF) kapacita X = 150, 200 l/s Y = 600, 800 l/s na výstupu do 0,5 mgrl / l LOP XKD, LOP X/YKD kalová nádrž (KA) + koalescenční nádrž (KO) + sorpční filtr (SF) + dočišťovací filtr (DF) kapacita X = 20, 30, 50, 75, 100, 120 l/s Y = 80, 120, 200, 300, 400, 500 l/s na výstupu do 0,2 mgrl / l 6

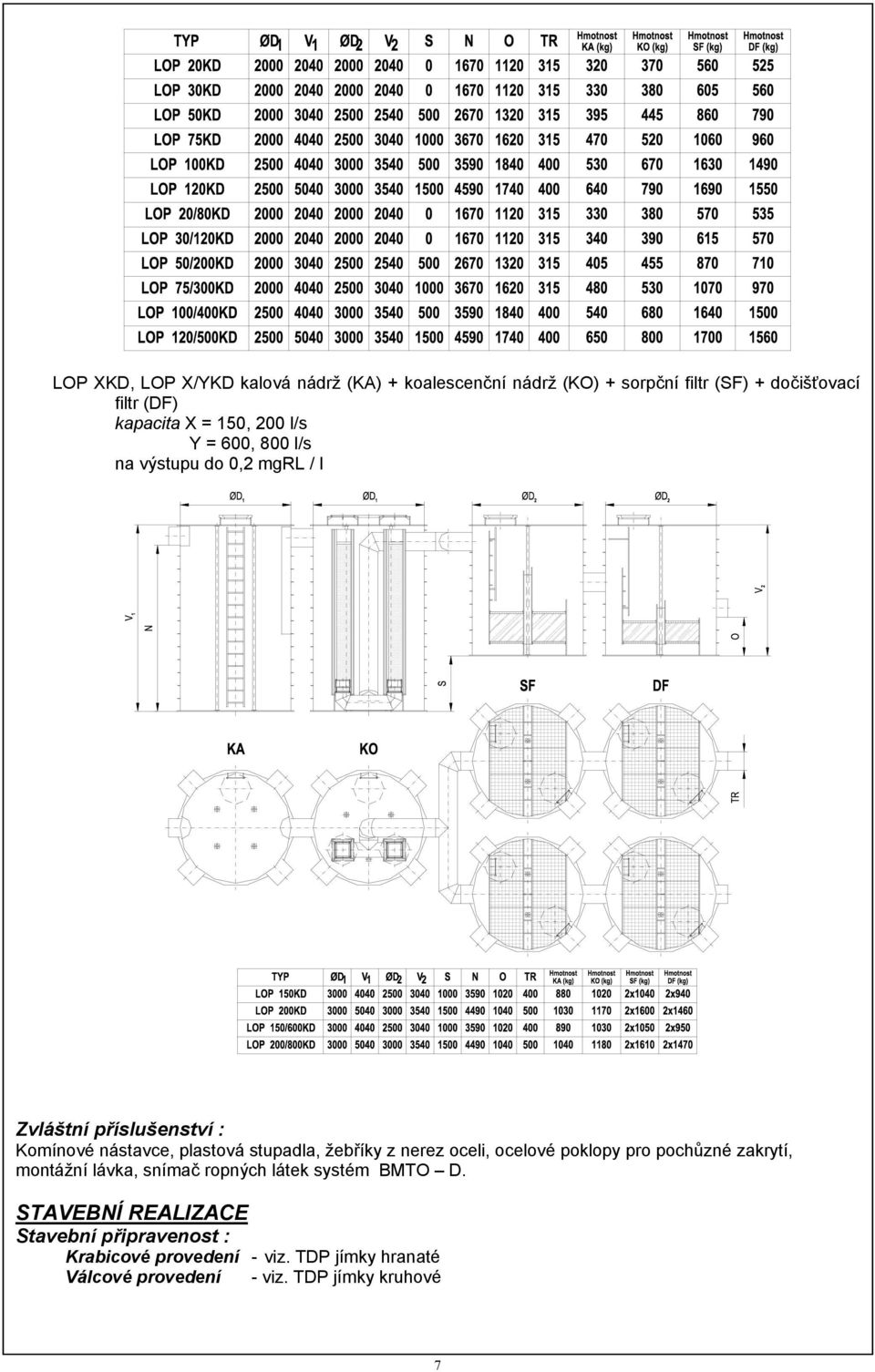

7 LOP XKD, LOP X/YKD kalová nádrž (KA) + koalescenční nádrž (KO) + sorpční filtr (SF) + dočišťovací filtr (DF) kapacita X = 150, 200 l/s Y = 600, 800 l/s na výstupu do 0,2 mgrl / l Zvláštní příslušenství : Komínové nástavce, plastová stupadla, žebříky z nerez oceli, ocelové poklopy pro pochůzné zakrytí, montážní lávka, snímač ropných látek systém BMTO D. STAVEBNÍ REALIZACE Stavební připravenost : Krabicové provedení - viz. TDP jímky hranaté Válcové provedení - viz. TDP jímky kruhové 7

8 Zakrytí lapáků : Pochůzné - Provádí se ocelovým poklopem, který se skládá z vrchního krytu (ocelový rýhovaný plech) a z rámu, který je osazen do betonu. - Kruhové lapáky jsou zakryty betonovou roznášecí deskou a jednotlivé vstupní šachty jsou zakryty betonovým, nebo litinovým čtvercovým poklopem. - Při osazování lapáků do větších hloubek pod terén, je možno opatřit výrobek komínovým nástavcem, žebříkem nebo stupadly a lávkou pro výměnu filtrů. - Obslužná lávka se instaluje pouze v případě větší podchodné výšky než 1,8 m. Přejezdné - Provádí se železobetonovým monolitem s těžkými poklopy. Zákrytová deska (monolit) má půdorysné rozměry větší o 300 mm na každé straně oproti obrysový m rozměrům LOPu. V případě kruhových odlučovačů je předpokládáno vybetonování roznášecí desky přímo na stropu jednotlivých nádrží a osazení těžkých poklopů nad vstupní šachty do nádrží lapáku. Vstupní šachty do lapáku mají 840 mm a mohou být na požadavek zákazníka osazeny kuželem. Schémata zakrytí lapáků krabicový tvar: LOP XZ, LOP X/YZ typ A B C D LOP 2Z, 2/10Z LOP 5Z, 5/20Z LOP 10Z, 10/40Z LOP 15Z, 15/60Z LOP 20Z, 20/80Z typ A B C D LOP 30Z, 30/120Z LOP 45Z, 45/180Z LOP XS, LOP X/YS typ A B C LOP 2S, 2/10S LOP 5S, 5/20S typ A B C LOP 10S, 10/40S LOP 15S, 15/60S LOP 20S, 20/80S

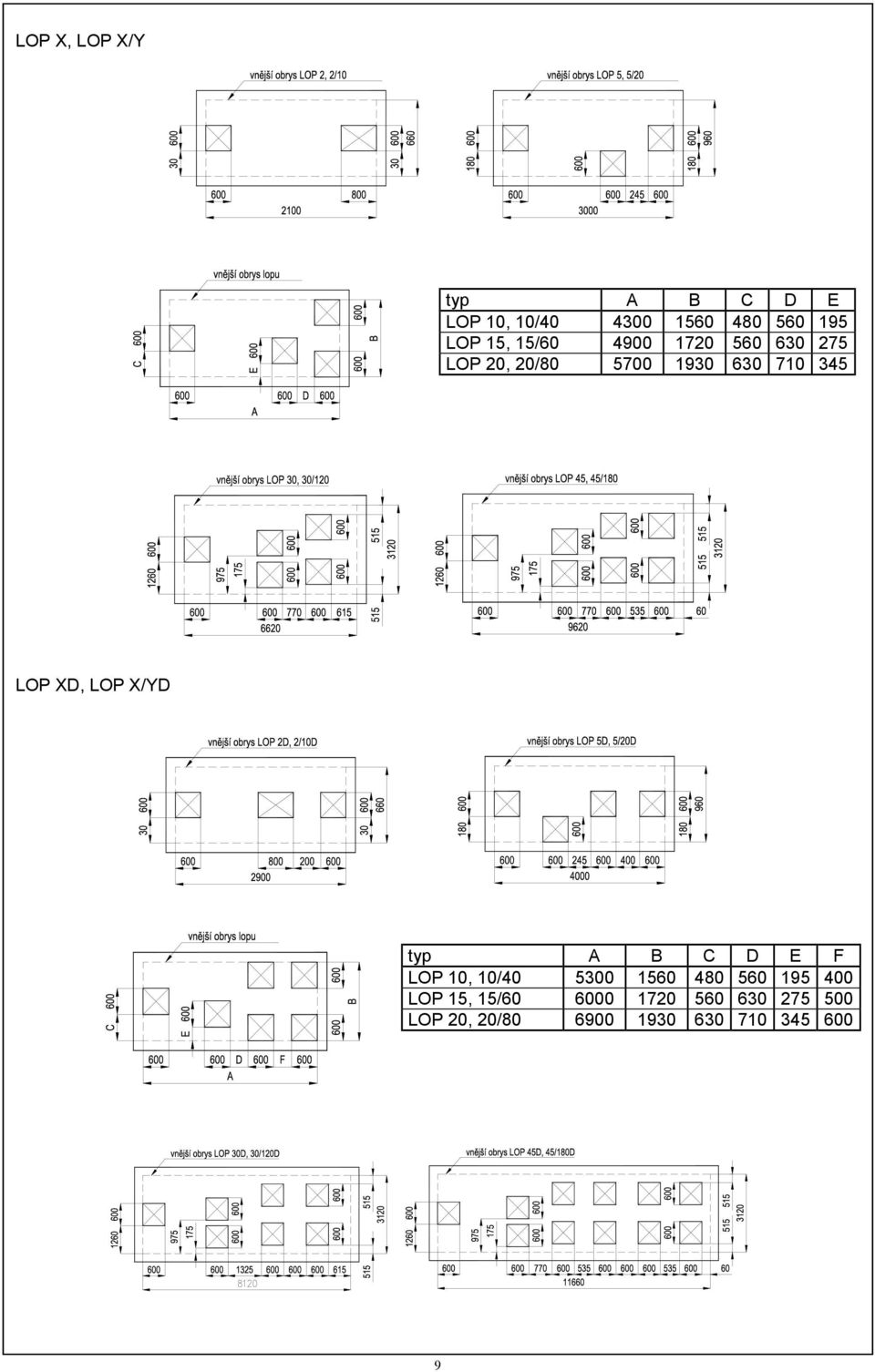

9 LOP X, LOP X/Y typ A B C D E LOP 10, 10/ LOP 15, 15/ LOP 20, 20/ LOP XD, LOP X/YD typ A B C D E F LOP 10, 10/ LOP 15, 15/ LOP 20, 20/

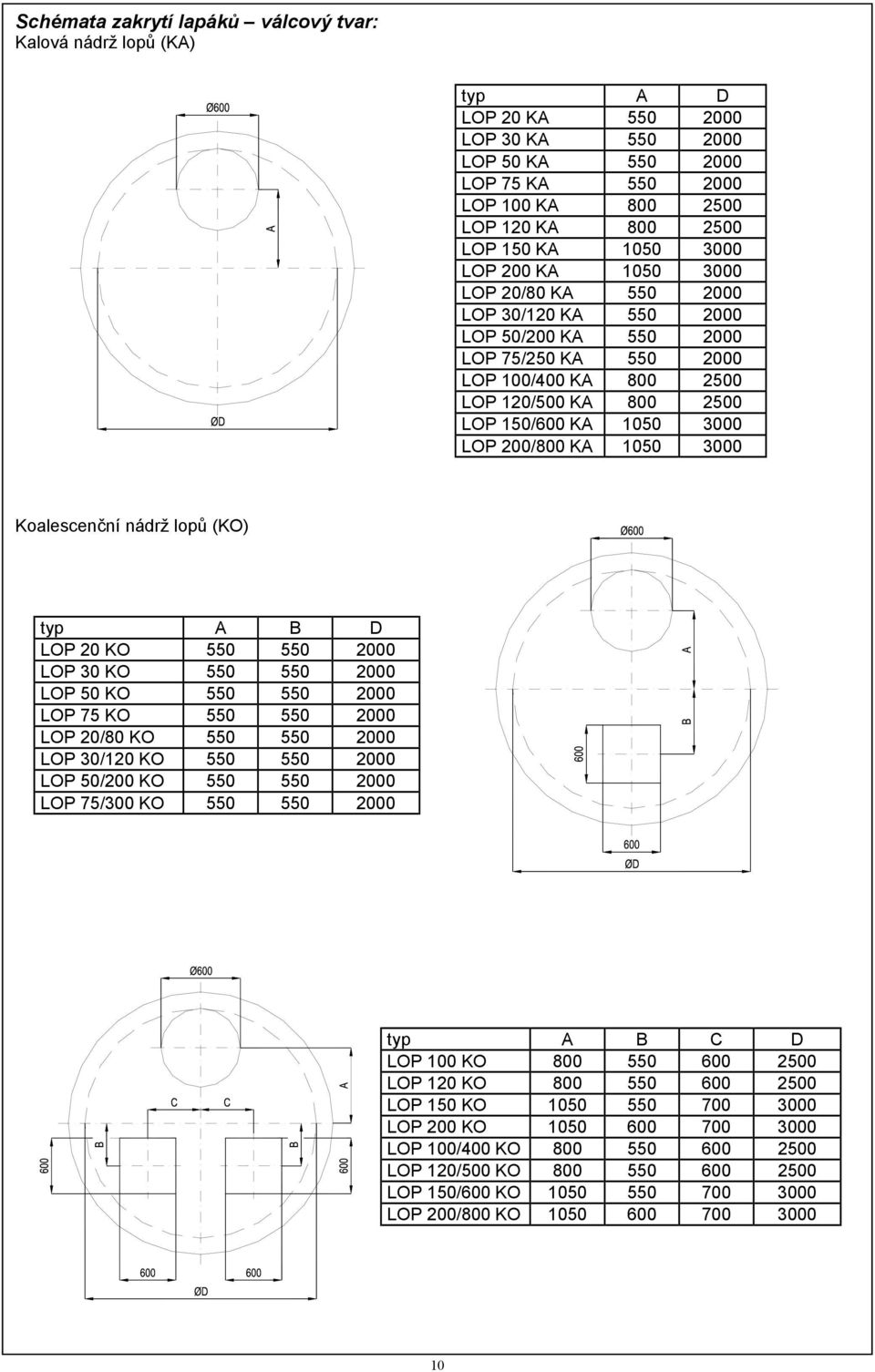

10 Schémata zakrytí lapáků válcový tvar: Kalová nádrž lopů (KA) typ A D LOP 20 KA LOP 30 KA LOP 50 KA LOP 75 KA LOP 100 KA LOP 120 KA LOP 150 KA LOP 200 KA LOP 20/80 KA LOP 30/120 KA LOP 50/200 KA LOP 75/250 KA LOP 100/400 KA LOP 120/500 KA LOP 150/600 KA LOP 200/800 KA Koalescenční nádrž lopů (KO) typ A B D LOP 20 KO LOP 30 KO LOP 50 KO LOP 75 KO LOP 20/80 KO LOP 30/120 KO LOP 50/200 KO LOP 75/300 KO typ A B C D LOP 100 KO LOP 120 KO LOP 150 KO LOP 200 KO LOP 100/400 KO LOP 120/500 KO LOP 150/600 KO LOP 200/800 KO

11 Sorpční a dočišťovací nádrž lopů (SF), (DF) typ A B D LOP 20 SF, DF LOP 30 SF, DF LOP 50 SF, DF LOP 75 SF, DF LOP 100 SF, DF LOP 120 SF, DF LOP 150 SF, DF LOP 200 SF, DF LOP 20/80 SF, DF LOP 30/120 SF, DF LOP 50/200 SF, DF LOP 75/250 SF, DF LOP 100/400 SF, DF LOP 120/500 SF, DF LOP 150/600 SF, DF LOP 200/800 SF, DF Komínový nástavec : Podle místních podmínek je zámrzná hloubka odlišná. Z tohoto důvodu nebo k dorovnání rozdílu mezi úrovní přívodního potrubí a terénu, možno na žádost odběratele vybavit lapáky komínovými nástavci ve skladbě dle požadované výšky. Výšku je možno na stavbě dodatečně upravit. Základní modul je 500 mm, obrysové rozměry A x B odpovídají půdorysu lapáku příslušné velikosti. U kruhových lapáků se prodlouží vstupní komíny na požadovanou délku při výrobě, nebo budou dodány odděleně a na přesnou délku se upraví při osazení jednotlivých nádrží lapáku. Připojení ke kanalizaci : Umístění a jmenovitá světlost přítokového a výtokového potrubí musí odpovídat nátokovému a výtokovému potrubí lapáku. Přívodní a odtokové potrubí může být z různého materiálu jako např. PVC, PE, kamenina, litina atd. viz. obr. 11

12 OBCHODNĚ DODAVATELSKÉ ÚDAJE Náležitosti objednávky : a) Název a přesný typ výrobku dle TDP b) Případně projektovou dokumentaci Smluvní podmínky dodávky : Dodavatelsko odběratelský vztah vznikne potvrzením objednávky na výrobu zařízení v předpokládaném termínu a způsobu úhrady. Přeprava je na náklady odběratele. Přejímka výrobku (celého zařízení) se uskutečňuje u výrobce na základě sjednaného termínu dodávky. Záruční lhůta : Záruční doba na výrobek se na základě obchodního zákoníku, poskytuje 24 měsíců ode dne jeho převzetí. Doprava a manipulace : Během přepravy musí být výrobek dostatečně fixován proti poškození, zejména proti prudkým nárazům. V případě atypických rozměrů se dopravní prostředek sjedná individuálně. Při venkovní teplotě nižší než 4 C, je nutno manipulovat s výrobkem se zvýšenou opatrností s ohledem na křehkost materiálu při nižších teplotách. Skladování : Výrobek je třeba skladovat pod přístřeškem, zejména při dlouhodobém skladování s ohledem na škodlivost působení slunečního záření. 12
