3 A. Průvodní zpráva A.1. Identifikační údaje Název akce: Obec: Katastrální území: Okres: Kraj: Objednatel: Komplexní pozemková úprava v katastrálním území Bojkovice Bojkovice Bojkovice Uherské Hradiště Zlínský Česká republika Státní pozemkový úřad Krajský pozemkový úřad pro Zlínský kraj Pobočka Uherské Hradiště Protzkarova 1180, Uherské Hradiště Zhotovitel: GEOCENTRUM, spol. s r. o. zeměměřická a projekční kancelář tř. Kosmonautů 1143/8B Olomouc IČ zhotovitele: SoD č. objednatele: SoD č. zhotovitele:: Číslo zakázky zhotovitele: 283/2014 Vypracoval: Ing. Jan Kopal Datum: Olomouc, 04/2017 A.2. Charakteristika území navrhované stavby Město Bojkovice se nachází cca 30 kilometrů jihovýchodně od města Zlína. Město Bojkovice (k městu Bojkovice patří ještě místní části Přečkovice, Krhov a Bzová) patří do okresu Uherské Hradiště, kraje Zlínského, České republiky. Bojkovice leží na svazích kopcovitého terénu, který spadá do Zlínského bioregionu, pro který je typické převládání flyšových hornin račanské jednotky magurského flyše tvořené jílovci a pískovci bez vápnitého tmele. V Bojkovicích se vyskytují zlínské vrstvy a zlínské svrchní vrstvy, tj. flyšové střídání jílovců zčásti vápnitých a pískovců převážně glaukonitických náležicích ke střednímu až svrchnímu eocénu. V zájmovém území se nachází svahové nestability. 3

4 A.3. Předmět dokumentace Navržené opatření Poldr č.1 je součástí navrženého systému opatření sloužících k protipovodňové ochraně obce Bojkovice, v k.ú. Bojkovice, řešené v rámci akce Komplexní pozemková úprava v katastrálním území Bojkovice. je navržena tak, aby v maximálně možné míře transformovala povodňové N-leté vody v údolnici Pitínsko. Dokumentace je vyhotovena pro stupeň řízení: Dokumentace územního rozhodnutí (DÚR). A.4. Účel navrhované stavby a její zdůvodnění Navržené opatření slouží k protipovodňové a v menší míře i protierozní ochraně obce Bojkovice, v k.ú. Bojkovice. Poldr č.1 bude pozitivně ovlivňovat vodní režim na Bezejmenném toku č.6, IDVT A.5. Výchozí podklady pro návrh stavby Podrobný soupis výchozích podkladů je uveden v kapitole 2.4. Technické zprávy Plánu společných zařízení. Přičemž kromě mapových podkladů, zákonů, vyhlášek a metodických pokynů bylo stěžejním podkladem podrobné zaměření polohopisu a výškopisu řešeného území, vyjádření dotčených orgánů a organizací a podrobné projednání návrhu se sborem zástupců vlastníků pozemků při KoPÚ. Další podklady potřebné pro návrh: - Data ČHMÚ teoretická povodňová vlna PV 100, N-leté průtoky viz kapitola Stanoviska podniků a fyzických a právnických osob - IG průzkum zájmové lokality viz kapitola IGP A.6. Zásady návrhu Zákon č. 139/2002 Sb., o pozemkových úpravách a pozemkových úřadech, definuje v 2 jako jedny ze základních cílů komplexních pozemkových úprav zabezpečení přístupu k navrhovaným pozemkům tak, aby vytvořily podmínky pro racionální hospodaření vlastníků půdy. Tohoto cíle je možné dosáhnout pouze návrhem, který jednak řeší požadovaný konkrétní problematický jev v území a zároveň v přiměřené míře respektuje všechny současné i plánované záměry jak subjektů v území hospodařících tak i jednotlivých vlastníků pozemků. Zohledněna byla také kritéria dopravní, vodohospodářská, půdoochranná, ekologická, ekonomická a estetická. Vzhledem k výše uvedeným požadavkům vychází návrh protipovodňových opatření v katastrálním území Bojkovice z výsledků předchozích etap pozemkové úpravy ( Podrobné zaměření polohopisu a výškopisu, Rozbor současného stavu ) a snaží se v maximální možné míře respektovat stávající poměry v zájmovém území a zároveň je vhodně doplňovat o návrhy nových opatření, jejichž návrh vychází z předpokládaného vývoje hospodaření v dotčeném území a požadavků vznesených Sborem zástupců vlastníků pozemků. Tento návrh byl v průběhu zpracování Plánu společných zařízení podrobně projednáván se Sborem zástupců při KoPÚ, s dotčenými hospodařícími zemědělskými subjekty a oprávněným zástupcem objednatele KoPÚ. 4

5 A.7. Základní charakteristika stavby a její rozdělení na stavební objekty Návrh poldru č.1 je v rámci této etapy projekčních prací řešen jako jeden stavební objekt, skládající se z: a. vlastní těleso hráze - maximální výška hráze 5,29 m (měřeno mezi nejnižším bodem terénu v ose hráze a korunou hráze). Ekonomický koeficient pro stavbu tělese hráze má hodnotu η = 1,23, tedy jako neekonomický, ale stavba je prováděna na výslovnou žádost obce. b. spodní výpusť DN 600 železobetonová c. bezpečnostní přeliv boční s předpokládanou délkou přepadové hrany 16,0 m d. koryto bezpečnostního přelivu se skluzem a objektem pro tlumení vodní energie, včetně napojení na koryto odpadu e. mostní konstrukce/rámový propust, zajišťující přístup na korunu hráze přes odtok od bezpečnostního přelivu, současně převedení odtoku od BP s dostatečnou rezervní kapacitou dle zadání objednatele v době zpracování následné etapy projekčních prací f. terénní úpravy v zátopě nádrže, včetně opevnění koryta v zátopovém území poldru g. úprava koryta vodního toku v místě napojení navržené stavby na stávající tok (odbahnění, úprava nivelety dna a svahování břehů, opevnění napojení) v rozsahu cca 0,03 km h. vegetační úpravy A.8. Souhrnné hodnocení dosažených efektů navrhovaných opatření Pro souhrnné hodnocení ochranné nádrže je z hlediska vodohospodářského procentuální hodnocení transformace povodňové vlny s dosaženou špičkovou úrovní odpovídající leté vodě. Transformační efekt při Q100 dosahuje hodnoty 54,31%, který zajistí snížení maximální hodnoty průtoku pod profilem při Q100 z 3,40 m 3 /s na 1,55 m 3 /s.. A.9. Údaje o souladu s ÚPD Poldr č.1 byl navržen v rámci Plánu společných zařízení předmětné pozemkové úpravy jako opatření řešící problematiku povodňového ohrožení vlivem povrchového odtoku. Výsledky pozemkových úprav slouží pro obnovu katastrálního operátu a jako závazný podklad pro územní plánování), je předpokládáno jejich zakomponování do ÚPD při první příležitosti (tvorba nové ÚPD, aktualizace ÚPD). A.10. Stanoviska dotčených orgánů státní správy a správců dotčených zařízení Jednotlivá vyjádření jsou uvedena v kapitole Stanoviska podniků a fyzických a právnických osob 5

6 B. Technická zpráva B.1. Poldr č.1 B.1.1. Popis území Návrh poldru č.1 je situován jihovýchodně od intravilánu obce Bojkovice v lokalitě Pitínsko. Vlastní těleso hráze se nachází ve svažitějším údolí, které je v současnosti pokryto trvalým travním porostem a plocha je zemědělsky užívaná. Retenční prostor je tvořen zatravněnou plochou, která je určena spolu s hrází a příslušenstvím do vlastnictví obce (Města) Bojkovice. Inženýrské sítě v lokalitě vymezené pro poldr č.1 nejsou vedeny žádné známe inženýrské sítě, mimo stávajících meliorací umístěných pod navrhovaným poldrem č.1 včetně zátopy. B.1.2. Architektonické začlenění navržené stavby Navrhovaný Poldr č.1, nebude vytvářet z hlediska architektonického zásadní krajinný prvek a po realizaci tohoto opatření dojde k zapojení vlastního tělesa hráze do okolní krajiny. B.1.3. Účel stavby Navržené opatření slouží k protipovodňové a v menší míře i protierozní ochraně obce Bojkovice. Poldr č.1 bude pozitivně ovlivňovat vodní režim na Bezejmenném toku č.6 B.1.4. Podklady pro návrh technického řešení Data ČHMÚ teoretická povodňová vlna PV 100, N-leté průtoky IG Průzkum, viz. kap IGP Doklady o projednání, viz kap Stanoviska podniků a fyzických a právnických osob B.1.5. Popis stavebně - technického řešení Směrové vedení trasy hráze: Project Name: hraz_1 Description: Horizontal Alignment Name: hraz_1 Description: Style: 001_osa 6

7 STATION NORTHING EASTING Element: Linear ZÚ ( ) TK ( ) Tangent Direction: N32.45^ E Tangent Length: Element: Circular TK ( ) V ( ) S ( ) KT ( ) Radius: Delta: 17.78^ Right Degree of Curvature(Arc): 28.65^ Length: Tangent: Chord: Middle Ordinate: External: Tangent Direction: N32.45^ E Radial Direction: S57.55^ E Chord Direction: N41.34^ E Radial Direction: S39.77^ E Tangent Direction: N50.23^ E Element: Linear KT ( ) KÚ ( ) Tangent Direction: N50.23^ E Tangent Length:

8 Navržené parametry hráze: Funkční objemy v nádrži: Vs (objem stálý).. 0 m 3 V RN-N,Q100 (objem retenční neovladatelný při Q N = Q 100 ) m 3 Hladiny v nádrži: Hs N (hladina stálého nadržení)... H NMAX (maximální hladina pro návrhový průtok Q 100 ) není navržena 325,50 m n.m. Těleso hráze: Šíře koruny. 4 m Sklon návodního líce.. 1: 3,7 Sklon vzdušného líce.. 1: 2,2 Délka tělesa hráze ,80 m Výška hráze: Koruna hráze je s ohledem ke konfiguraci přilehlého terénu navržena na úrovni ,00 m n.m. (osa) Dno zátopy (vtok do spodní výpusti) je navrženo na úrovni.. 320,75 m n.m. Celková maximální výška hráze činí.. 5,29 m Bezpečnostní převýšení je stanoveno nad hladinu stálou není navržena Bezpečnostní převýšení nad maximální návrhový průtok ,50 m Hráz je navrhnuta jako homogenní, s nepojížděnou korunou, s opevněním návodního líce (viz příloha Vzorový příčný řez hrází). Doporučení pro založení hráze a vytipované lokality zemníků, viz. kap IG posudek. 8

9 b. spodní výpusť obetonovaná betonová trouba o průměru DN 600 c. bezpečnostní přeliv boční s předpokládanou délkou přepadové hrany 16 m, přepadová hrana je navrhována v nadm. Výšce 325,26 m n.m., konstrukce přelivu je uvažována monolitická železobetonová s opevněním průtočné plochy kamenem d. koryto bezpečnostního přelivu se skluzem a objektem pro tlumení vodní energie, včetně napojení na koryto odpadu je dimenzováno na stoletou vodu a bude opevněno těžkým kamenným pohozem bez urovnání líce s prolitím betonem, s příčnými stabilizačními prvky vyzděnými z kamene na MC, s objektem pro tlumení vodní energie a plynulým napojením na koryto odpadu e. mostní konstrukce/rámový propust, zajišťující přístup na korunu hráze přes odtok od bezpečnostního přelivu a současně převedení odotku od BP s dostatečnou rezervní kapacitou dle zadání objednatele v době zpracování následné etapy projekčních prací f. terénní úpravy v zátopě nádrže (úprava profilu dna dle příčných řezů zátopy), včetně opevnění koryta v zátopovém území se stabilizačními příčnými objekty g. úprava koryta vodního toku v místě napojení navržené stavby na stávající tok (odbahnění, úprava nivelety dna a svahování břehů, opevnění napojení) v rozsahu cca 0,03 km h. vegetační úpravy v zátopě, doplněné o výsadby v podhrází B.2. Vodohospodářské řešení a) Parametry hráze a zátopy viz výše b) Parametry bezpečnostního přelivu: - Přelivná hrana monolitická ŽB, 325,26 m.n.m., dl. 16 m, sklon břehů tg α = 2 - Výška přepadového paprsku při transformaci Q N =Q 100 = 0,24 m - Maximální hloubka zátopy při transformaci Q N =Q 100 = 5,29 m c) Parametry spodní výpustě: - DN spodní výpusť v tělese hráze DN DN spodní výpusť v místě vtoku DN Nadmořská výška v místě vtoku 320,75 m.n.m. - Nadmořská výška pří koncovém profilu výpustě 318,20 m n.m. 9

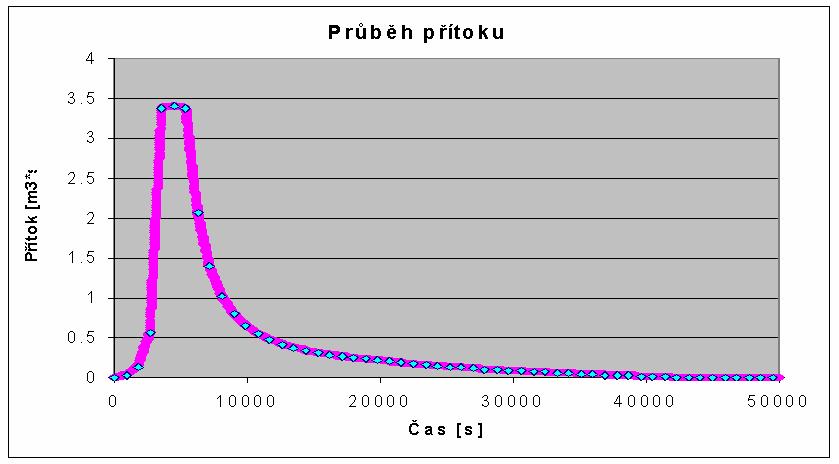

10 B.3. Hydrotechnické výpočty Vypočtené a graficky znázorněné parametry jednotlivých dílčích objektů: 10

11 11

12 SN 1x DN600 Q100 Q_P max [m3] 3.40 T_Q_P max [h] 1.25 Q_O max [m3] 1.55 T_Q_O max [h] 1.93 Přeliv [m.n m.] Transf efekt [%] Max.hladina [m.n m.] Odpov. hloubka [m] 3.50 Kde: Q_P max [m3] maximální přítok do poldru Q_O max [m3] maximální odtok z poldru odpadním potrubím či bezpečnostním přelivem T_Q_P max [h] kulminace přítoku T_Q_O max [h] kulminace odtoku V dalším stupni projektové dokumentace je nutno umístění a dimenze spodní výpusti a bezpečnostního přelivu ověřit na základě aktuálních dat ČHMÚ, již realizovaných opatření v povodí a s ohledem na stav koryta toku pod hrází, tímto budou zohledněny aktuální prioritní požadavky transformace Q 100. Použitá literatura pro výpočet: Dočkal M., Vrána K. - Numerická metoda pro posouzení efektivity suché nádrže, sborník Extrémní hydrologické jevy v povodích Praha 12

13 Výpočet kapacity bezpečnostního přelivu: Hladina ve výšce [m. n m] Odtok přelivem [m3] součinitel m = 0,40 součinitel µ = 0,62 sklon břehů tg α = 2 Vyhovuje: Bezpečnostní přeliv o délce přelivné hrany b = 16,0 m bezpečně převede Q 100 o hodnotě 3,42 m 3 /s. Výpočet kapacity koryta odtoku od bezpečnostního přelivu: Označení Základní údaje Q n = 3.40 svah 1:m svah 1:m b = 1.00 n = h = 1.00 I = Výpočty S = 3.00 O = 5.47 R = 0.55 C = v = 5.38 Q VYP = Výpočet opevnění τ = τ z = τ max = t = 2.15 B =
