A.1. Průvodní a technická zpráva

Transkript

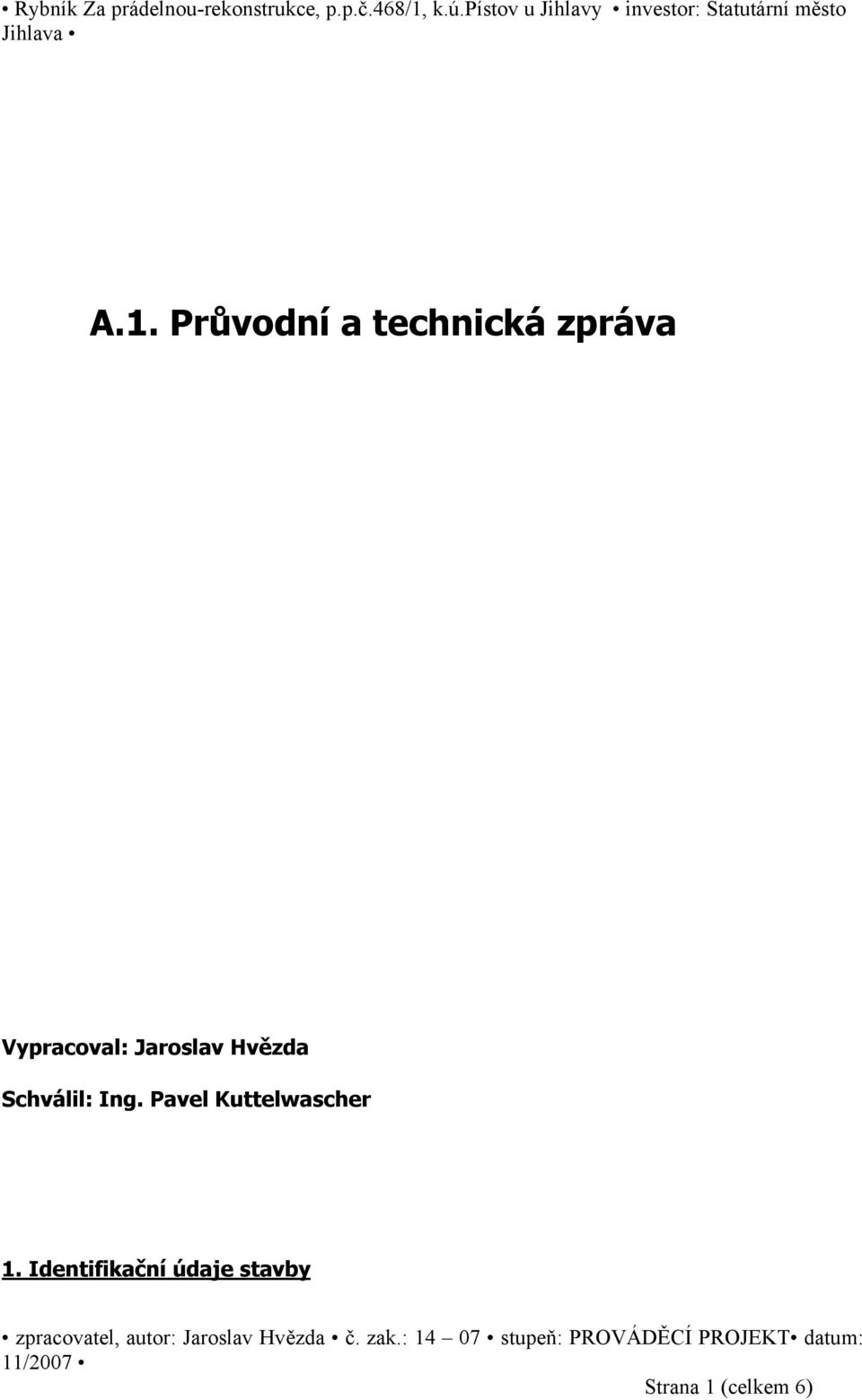

1 A.1. Průvodní a technická zpráva Vypracoval: Jaroslav Hvězda Schválil: Ing. Pavel Kuttelwascher 1. Identifikační údaje stavby Strana 1 (celkem 6)

2 Název stavby: Rybník Za prádelnou - rekonstrukce Stupeň dokumentace: Projekt ke stavebnímu povolení Místo stavby: p. č. 468/1, k. ú. Pístov Vodní tok: Levostranný přítok Koželužského potoka Hydrologické číslo povodí: Objednavatel: Magistrát Města Jihlavy, ORM Masarykovo náměstí 1, Jihlava Uživatel: Moravský rybářský svaz, MO Jihlava Dotčené pozemky: parcela č. 468/1, 467/5, k. ú. Pístov 2. Výchozí podklady - místní šetření - situace z katastru nemovitostí - fotodokumentace - pasport rybníka p. č. 468/1 na k. ú. Pístov - údaje o průtocích dle ČHMÚ pob. Brno ze dne , č. j. PO A - zpráva o měření sedimentu G IMPULS Praha spol. s r. o. - rozhodnutí č. j. OŽP/1296/2007 ze dne protokol o zkoušce č. 4074/06 - obsah škodlivin v sušině odpadů - protokol o zkoušce č. T 287/ ekotoxicita - geodetické zaměření v místní síti 3. Základní údaje o stavbě Koruna hráze (zatrávněné) min. 531,87 m n.m. Délka hráze 65 m Šířka koruny hráze min. 6 m Návodní svah hráze 1:1 až 1:1,5 Vzdušný svah hráze 1:1,5 Normální hladina 530,83 m n. m. Plocha při normální hladině 0,529 ha 4. Popis současného stavu Hráz rybníka je zemní homogenní. Návodní svah vykazuje značnou nevyrovnanost ve sklonu svahu i v opevnění. Je opevněn odvalovým kamenem a panely. Koruna hráze je urovnaná a zatravněná. Na vzdušné straně hráze je křovinový porost. Zřejmě dochází k splavování návodního svahu hráze. Spodní výpusť je z betonového potrubí DN 400, dl. 21,00 m. Potrubí je vyústěno do otevřeného příkopu bez úpravy výusti. Vtok do potrubí je v zátopě rybníka na kótě 526,17 m n.m. Hrazení je provedeno dřevěným požerákem s jednoduchým dřevěným hrazením. Při plné Strana 2 (celkem 6)

3 hladině je konstrukce zcela pod vodou a je nepřístupná. Rybník nemá vybudovaný bezpečnostní přepad. Odtokem je vrchní přepad betonovým potrubím DN 250 do šachty DN 1000 kanalizace BT 500 Prádelna a čistírna Jihlava. Kanalizace je vyústěna do otevřeného výkopu společně se spodní výpustí z rybníka. Vrchní přepad je železobetonová konstrukce s jednoduchým dřevěným hrazením na kótě 530,83 Bpv. Velikost přepadu je 500 x 380 mm o hloubce 1,10 m. Kapacita přepadu je 0,04 m3/s, což naprosto neodpovídá průtoku Q100= 4,5 m3/s. 5. Navrhované technické řešení 5.1 Zřízení bezpečnostního přelivu a výpustného zařízení Koruna hráze bude navýšena na kótu 532,17 m n.m. Stávající přepad s odtokem BT 250 bude odstraněn a odpadní potrubí bude zalito betonem C 12/15. Na místě stávajícího výpustného zařízení bude zřízen sdružený objekt přelivu a výpustného zařízení. Přepad je tvořen betonovým čtvercovým objektem o stanách 200 x 200 cm a výšce 339 cm a šířce stěny 400 mm. Na čelní straně je zřízena dvojitá dlužová stěna pro regulaci hladiny rybníka. Dluže jsou uloženy do ocelových profilů U 60. Průtok Q100 = 4,5 m3/s bude převeden při výšce přelivného paprsku 0,58 m. Hrana bezpečnostního přelivu je na kótě 530,83 m n.m. Na bezpečnostní přepad navazuje odtokové betonové potrubí DN 1000 o délce 10,476 m a sklonu 7,6 %. Vtok do potrubí je tvořen opěrnou zdí, výtok betonovým čelem. Vývařiště pod výtokem je zpevněno kamennou dlažbou v tl.250 mm do bet.lože tl. 150 mm, břehy jsou zpevněny kamenným záhozem. Do tohoto vývařiště je zaústěno stávající potrubí DN 500, čelo bude obetonováno. Stávající odtokové ocelové potrubí bude nahrazeno korytem o šířce ve dně 100 cm se sklonem břehů 1:1,5. Dno a břehy jsou opevněny kamenným pohozem v tloušťce 200 mm. Mezi odtokovým korytem a vývařištěm navržen betonový práh. Opěrná zeď je opatřena zábradlím se vstupní brankou, objekt přepadu je kryt pozinkovaným pororoštem do rámu L50/50/6 a kotven k žb stěně a přelivu pomocí chem.kotev. Mezi hrází a opěrnou stěnou je navrženo v celé šířce betonové schodiště. Pod objektem vývařiště vede trasa městského vodovodu DN 500. Z důvodu provádění prací nutno provést před započetím zemních prací vytýčení tohoto vodovodu. 5.2 Odbahnění rybníka Odbahnění rybníka bude provedeno pouze v rozsahu stávající volné hladiny. Budou zachovány všechny litorální a břehové porosty. Dno rybníka navazující na litorální porosty bude upraveno v šíři minimálně 5 m ve sklonu 1:10 tak, aby byl zajištěn pozvolný přechod mezi vodním prostředím a mokřadními plochami. Na levém břehu rybníka bude provedeno zmírnění sklonu břehu v poměru 1:10. Rozsah odbahnění je dán dle zprávy o měření firmy G IMPULS Praha spol.s r. o., Praha. Průměrná kubatura bahna je 0,65m3/m2. Pozemkem pro uložení sedimentu je parcela č. 1384/2, k.ú. Horní Kosov. Majitelem je Ing. Vladimír Šašek, Rantířov 4. Při odbahňování, stejně jako při opravě hráze, je nutno učinit taková opatření, aby Strana 3 (celkem 6)

4 nedocházelo k splavování rybničního sedimentu, nebo jemných částic dále po toku. Vytěžený materiál se nejprve uloží na mezideponie a později se oschlý rybniční sediment rozveze po zemědělských pozemcích a použije se místo hnojení. Vytěžený materiál bude transportován na výše uvedený pozemek pomocí nákladních automobilů po silnicích a zpevněných komunikacích. Tyto budou v případě znečištění řádně čištěny dodavatelem po dobu transportu. Trasa transportu je zakreslena v situaci Přepravní trasa bahna. Návodní strana hráze bude po dokončení odbahnění přesvahována na sklon 1:1,5 a zpevněna kamenným pohozem v tl. cca 300 mm. Původní betonové panely, které tvoří zpevnění hráze a jsou rozpraskané budou odstraněny a uloženy na skládku. Stávající kanalizační šachta bude opatřena poklopem. Pro odvoz bahna k silnici na ulici Rantířovské bude přes louku přiléhající k rybníku zřízena provizorní panelová komunikace o šířce 3 m. 6. Péče o životní prostředí Práce budou prováděny v souladu s rozhodnutím OŽP/1296/2007. Během provádění stavebních prací budou respektována ustanovení 7 zákona - ochrana dřevin. Kořenové a nadzemní části všech dřevin budou chráněny před poškozením v souladu s technickou normou ČSM Jedná se o stavbu charakteru opravy, která nezhorší životní prostředí. Stavba nepodléhá povinnému hodnocení vlivu na životní prostředí (EIA), ani se v jejím prostoru nevyskytují chráněné druhy rostlin a živočichů. Staveniště se nenachází v žádném chráněném území. Při výstavbě je nutno dodržovat obecné platné předpisy o ochraně ŽP. Při stavebních pracích je nutno zejména: - při provozu strojů a vozidel se zaměřit na zamezení úniků ropných látek - čistit stroje a vozidla při výjezdu na místní komunikaci - místní komunikaci pravidelně čistit od bláta a zbytků materiálu - dodržovat obecné podmínky hygieny na pracovišti, na staveništi instalovat chemické WC - s přebytečnými zeminami a stavební sutí nakládat v souladu s předpisy o odpadech 7. Bezpečnost práce Při provádění stavebních prací je nutné dodržovat veškeré požadavky k zajištění bezpečnosti práce a technických zařízení tak, jak je stanoví vyhláška ČÚBP a ČBÚ č. 324/1990 sb., o bezpečnosti práce a technických zařízení při stavebních pracích, v platném znění. Zemní práce budou prováděny pouze na parcele rybníka, nepředpokládá se dotčení jiných zájmů, zejména správců podzemních a nadzemních sítí. V opačném případě je třeba před zahájením zemních prací vytýčení všech podzemních vedení a ochránit je před poškozením. Strana 4 (celkem 6)

5 Veškeré práce provádět dle platných ČSN a technologických pravidel za dodržení pravidel bezpečnosti práce a ochrany zdraví při práci, zvláště pak u prací speciálních. Pokud dojde při provádění k nejasnostem či nepředvídatelným okolnostem, je nutné přizvat projektanta k posouzení respektive upřesnění dalšího postupu prací na stavbě. Nedílnou součástí této zprávy jsou zprávy profesí, které jsou uloženy dle seznamu příloh u jednotlivých částí této projektové dokumentace. Při provádění je nutné respektovat stavební úpravy jednotlivých profesí a provést jejich řádnou koordinaci. 8. Technická zpráva POV 8.1 Staveniště Staveniště tvoří hráz rybníka, vlastní plocha nádrže, příjezdové komunikace a plochy určené k uložení sedimentu. Umístění základního zařízení staveniště bude na hrázi rybníka. Toto zařízení bude sloužit jako sociální zázemí pro pracovníky zhotovitele a jako úkryt před nepříznivým počasím. Pracovníci budou na stavbu denně dováženi. 8.2 Skládky materiálu Zřizování skládek materiálu se nepředpokládá. Lomový kámen na objekty na opevnění vodorysu budou ukládány přímo na místě použití, popřípadě krátkodobě skladovány na hromadách poblíž místa použití. Silniční panely budou ukládány poblíž místa použití. 8.3 Zajištění elektrické energie a vody Nepředpokládá se zřízení přípojky elektrické energie. Pokud dojde k potřebě el. energie na stavbě bude nutno použít agregátu pro výrobu el. energie. 8.4 Postup prací při výstavbě - vypuštění rybníka bude provedeno minimálně 1 měsíc před zahájením prací na odbahnění rybníka - před zahájením prací na odbahnění bude zřízena provizorní příjezdová panelová komunikace - bude provedena odvodňovací stoka ve dně rybníka - nánosy budou nahrnuty na hromady, naloženy na dopravní prostředky a odvezeny na pozemek určený k jejich uložení - pro přesun dopravních prostředků v zátopě rybníka budou sloužit dřevěné matrace - zemina bude rozprostřena a její povrch urovnán 8.5 Podmínky pro provádění stavby Zhotovitel díla bude vybrán ve výběrovém řízení. Podmínky pro provádění stavby jsou určeny normou ČSN malé vodní nádrže. 8.6 Provoz nádrže V souladu s normou ČSN Vodní toky a hráze má být pro každou vodní nádrž vypracován provozní a manipulační řád nádrže, který musí být schválen Strana 5 (celkem 6)

6 vodohospodářským orgánem. Vypracovaný manipulační a provozní řád investor předloží ke kolaudaci stavby. V Brtnici 11/2007 Strana 6 (celkem 6)
