1 Návod k použití SD Video Camera Model č. SDR-S50 SDR-S45 SDR-T50 SD/HDD Video Camera Model č. SDR-H85 Před použitím si, prosíme, přečtěte celý návod. V situacích tohoto druhu vycházejte z Návodu k použití (ve formátu PDF) zaznamenaném na CD-ROM (dodaném). Umožní vám seznámit se s režimy pro pokročilé a konzultovat Návod na odstranění závad. EP VQT2L27-1

2 Bezpečnostní informace VÝSTRAHA: ZAMEZENÍ NEBEZPEČÍ POŽÁRU, ÚRAZU ELEKTRICKÝM PROUDEM NEBO POŠKOZENÍ VÝROBKU: NEVYSTAVUJTE JEJ DEŠTI, VLHKOSTI, KAPAJÍCÍ NEBO STŘÍKAJÍCÍ VODĚ A ZAJISTĚTE, ABY NA ZAŘÍZENÍ NEBYLY POSTAVENY PŘEDMĚTY NAPLNĚNÉ KAPALINOU JAKO NAPŘÍKLAD VÁZY. POUŽÍVEJTE JEN DOPORUČENÉ PŘÍSLUŠENSTVÍ. NESNÍMEJTE KRYT (NEBO ZADNÍ STĚNU); UVNITŘ SE NENACHÁZEJÍ ŽÁDNÉ OBSLUŽNÉ SOUČÁSTI. ÚDRŽBU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU PERSONÁLU. UPOZORNĚNÍ! NEINSTALUJTE NEBO NEUKLÁDEJTE TOTO ZAŘÍZENÍ DO KNIHOVNY, VESTAVĚNÝCH SKŘÍNĚK NEBO JINÝCH STÍSNĚNÝCH PROSTORŮ. ZAJISTĚTE, ABY BYLO ZAŘÍZENÍ VENTILOVANÉ. ZAJISTĚTE, ABY ZÁVĚSY A VŠECHNY OSTATNÍ MATERIÁLY NEBRÁNILY V DOBRÉ VENTILACI, ABYSTE PŘEDEŠLI NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEBO NEBEZPEČÍ POŽÁRU, KTERÉ BY MOHLO VZNIKNOUT PŘEHŘÁTÍM PŘÍSTROJE. NEBLOKUJTE VENTILAČNÍ OTVORY PŘÍSTROJE NOVINAMI, UBRUSY, ZÁVĚSY A JINÝMI MATERIÁLY. NEPOKLÁDEJTE NA PŘÍSTROJ ZDROJE OTEVŘENÉHO OHNĚ, JAKO NAPŘÍKLAD HOŘÍCÍ SVÍČKY. AKUMULÁTORY LIKVIDUJTE S OHLEDEM NA ŽIVOTNÍ PROSTŘEDÍ. Zásuvka musí být instalována blízko přístroje a snadno dostupná. Síťová zásuvka síťového kabelu musí být dostupná k okamžitému zákroku. Přístroj zcela odpojíte od přívodu napětí vytažením zástrčky síťového kabelu ze síťové zásuvky. Výstraha Nebezpečí požáru, exploze a popálení. Nerozebírejte, nezahřívejte na teplotu přesahující 60 xc a nespalujte. EMC Elektromagnetická kompatibilita Tento symbol (CE) je umístěn na identifikačním štítku. Používejte jen doporučené příslušenství. Nepoužívejte jiné AV kabely a USB kabely než dodávané. * * USB kabel se nedodává spolu s SDR-S45. Používejte pouze originální USB kabel od firmy Panasonic (l 7). Paměťovou kartu ukládejte mimo dosah dětí, aby ji nemohly polknout. Identifikační značka přístroje je umístěna na spodní straně přístroje. Informace pro spotřebitele o sběru a likvidaci odpadu z elektrických a elektronických zařízení a použitých baterií z domácností Tyto symboly na výrobcích, obalech nebo v průvodní dokumentaci znamenají, že použitá elektrická a elektronická zařízení a baterie nepatří do běžného domácího odpadu. 2 VQT2L27 (CZE)

3 Správná likvidace, recyklace a opětovné použití jsou možné jen pokud odevzdáte tato zařízení a použité baterie na místech k tomu určených, za což neplatíte žádné poplatky, v souladu s platnými národnímu předpisy a se Směrnicemi 2002/96/EU a 2006/66/EU. Správnou likvidací přístrojů a baterií pomůžete šetřit cenné suroviny a předcházet možným negativním účinkům na lidské zdraví a na přírodní prostředí, které jinak mohou vzniknout při nesprávném zacházení s odpady. Další informace o sběru, likvidaci a recyklaci starých přístrojů a použitých baterií Vám poskytnou místní úřady, provozovny sběrných dvorů nebo prodejna, ve které jste toto zboží zakoupili. Při nesprávné likvidaci odpadu vám hrozí pokuta v souladu s národní legislativou a místními předpisy. Informace pro právnické osoby se sídlem v zemích Evropské Unie (EU) Pokud chcete likvidovat elektrická nebo elektronická zařízení, obraťte se na prodejce nebo dodavatele s žádostí o další informace. [Informace o likvidaci v zemích mimo Evropskou Unii (EU)] Tyto symboly platí jen v zemích Evropské unie. Pokud chcete likvidovat tento produkt, obraťte se na místní úřady nebo prodejce a informujte se o správném způsobu likvidace. Poznámka k symbolu baterie (symboly uprostřed a dole): Tento symbol může být použit v kombinaci s Cd chemickým symbolem. V tomto případě splňuje tento symbol legislativní požadavky, které jsou předepsány pro chemickou látku obsaženou v baterii. Bezpečnostní opatření při používání přístroje Udržujte SD Video Camera, SD/HDD Video Camera co nejdále od elektromagnetických zařízení (jako jsou mikrovlnné trouby, TV přijímače, videohry atd.). Když používáte SD Video Camera, SD/ HDD Video Camera na TV přijímači nebo v jeho blízkosti, obraz na SD Video Camera, SD/HDD Video Camera může být rušen vyzařováním elektromagnetických vln. Nepoužívejte SD Video Camera, SD/HDD Video Camera v blízkosti mobilních telefonů, protože by mohlo náhle dojít k nepříznivému ovlivnění kvality obrazu a zvuku. Magnetické pole vytvářené reproduktory nebo silnými motory může poškodit zaznamenaná data nebo zkreslit snímky. Elektromagnetické záření vytvářené mikroprocesory může nepředvídaně ovlivnit SD Video Camera, SD/HDD Video Camera, činnost kamery a rušit obraz a zvuk. Když dojde k ovlivnění SD Video Camera, SD/HDD Video Camera elektromagnetickým zářením a k okamžitému ukončení správné činnost, vypněte SD Video Camera, SD/HDD Video Camera a vyjměte akumulátor nebo odpojte síťový adaptér. Opětovně vložte akumulátor nebo znovu připojte síťový adaptér a zapněte SD Video Camera, SD/ HDD Video Camera. Nepoužívejte SD Video Camera, SD/HDD Video Camera v blízkosti rádiových vysílačů nebo vysokonapěťových vedení. Při záznamu v blízkosti rozhlasových vysílačů nebo vedení vysokého napětí může být zaznamenaný obraz a zvuk nepříznivě ovlivněn. Připojení k PC Nepoužívejte jiný USB kabel než dodávaný. * * USB kabel se nedodává spolu s SDR-S45. 3 (CZE) VQT2L27

4 Odškodnění v souvislosti s natočeným obsahem Společnost Panasonic nepřijímá žádnou odpovědnost za přímé či nepřímé škody v důsledku jakéhokoli typu problémů, který způsobí ztrátu nahrávky či editovaného obsahu, a negarantuje žádný obsah v případě, že nahrávání či střih řádně nefunguje. Stejně tak se výše uvedené týká případu, kdy je zařízení předmětem jakéhokoli druhu opravy (včetně jakýchkoli jiných součástí, které se nevztahují k vestavěné paměti/k HDD). Tento návod k použití byl sestaven pro použití s modely SDR-H85, SDR-S50, SDR-S45 a SDR-T50. Uvedené obrázky se mohou mírně lišit od originálu. Ilustrace v tomto návodu se vztahují na model SDR-S50, část popisu je však určena pro jiné modely. Některé funkce nejsou v návaznosti na daný model k dispozici. Jednotlivé funkce mohou být změněny, a proto si pozorně přečtěte návod. Pro potřeby tohoto návodu V tomto návodu jsou paměťové karty SD, paměťové karty SDHC a paměťové karty SDXC označované jako karty SD V tomto návodu jsou funkce, které mohou být použity pro záznam/přehrávání filmů, označeny. V tomto návodu jsou funkce, které mohou být použity pro záznam/přehrávání statických snímků, označeny. Související strany jsou označeny šipkou, například: l 00 Zacházení s vestavěnou pamětí [SDR-T50] SDR-T50 Toto zařízení je vybaveno vestavěnou pamětí s kapacitou 4 GB. Při použití tohoto komponentu věnujte pozornost následujícím bodům. Pravidelně si pořizujte záložní kopie. Vestavěná paměť představuje dočasnou paměť. Aby se zabránilo vymazání dat následkem statické elektřiny, elektromagnetického vlnění, rozbití nebo poruch, zazálohujte si data na PC nebo na disk DVD. Indikátor přístupu [ACCESS] (l 8) svítí během přístupu na kartu SD nebo do vestavěné paměti (inicializace, záznam, přehrávání, vymazání apod.). Při rozsvíceném indikátoru neprovádějte následující úkony. Mohlo by to totiž poškodit vestavěnou paměť nebo způsobit nesprávnou činnost zařízení. jvypněte napájení (vyjměte akumulátor) jnezasouvejte a nevyjímejte kabel pro USB připojení jnevystavujte zařízení vibracím nebo nárazům Likvidace nebo odevzdání tohoto zařízení. Zacházení s HDD [SDR-H85] SDR-H85 Toto zařízení je vybaveno vestavěným HDD s kapacitou 80 GB. I když je HDD schopen ukládat velká množství dat, vyznačuje se mnoha choulostivými faktory. Při použití tohoto komponentu věnujte pozornost následujícím bodům. Nevystavujte HDD vibracím ani nárazům. V závislosti na podmínkách prostředí a zacházení může být HDD vystaven částečnému poškození nebo se může stát, že jej nebude možné číst, zaznamenávat na něj nebo z něj přehrávat data. Nevystavujte zařízení vibracím ani nárazům a nevypínejte napájení během záznamu nebo přehrávání. Při použití zařízení na místech s hlasitými zvuky, jako jsou kluby nebo soudy, může dojít k zastavení záznamu následkem vibrací. Na takovýchto místech se doporučuje provádět záznam na kartu SD. Pravidelně si pořizujte záložní kopie. HDD slouží jako dočasné paměťové médium. Aby se zabránilo vymazání dat následkem statické energie, elektromagnetických vln, rozbití nebo poruch, zálohujte data na PC nebo DVD disk. 4 VQT2L27 (CZE)

5 V případě výskytu jakékoli nesrovnalosti HDD okamžitě vytvořte zálohovou kopii. Porucha HDD může způsobit nepřetržitý šum nebo přerušovaný zvuk během záznamu nebo přehrávání. Pokračování v použití způsobí další poškození a může případně vést ke zrušení činnosti HDD. Při výskytu těchto jevů zkopírujte data na HDD do PC nebo na disk DVD a okamžitě se obraťte na vašeho prodejce. Když už je HDD mimo provoz, záchrana dat již není možná. V příliš teplých nebo studených prostředích může dojít k zastavení činnosti. Zařízení bude vyřazeno z činnosti kvůli ochraně HDD. Nepoužívejte toto zařízení při nízkém atmosférickém tlaku. Při použití HDD v nadmořské výšce 3000 m nebo výše může dojít k selhání HDD. Přeprava Při přepravě zařízení vypněte napájení a dbejte na to, aby nedošlo k otřesu, pádu nebo nárazu zařízení. Identifikace pádu Při detekci pádu (stav beztíže) bude na displeji zobrazeno [ G ]. V takovém případě může zařízení zastavit záznam nebo přehrávání kvůli ochraně HDD. Indikátor přístupu na HDD [ACCESS HDD] (l 10) svítí během přístupu HDD (inicializace, záznam, přehrávání, vymazávání atd.). Při rozsvíceném indikátoru neprovádějte následující úkony. Mohlo by to totiž poškodit HDD nebo způsobit nesprávnou činnost zařízení. j Vypněte napájení (vyjměte akumulátor) j Nezasouvejte a nevyjímejte kabel pro USB připojení j Nevystavujte zařízení vibracím nebo nárazům Likvidace nebo odevzdání tohoto zařízení. Pečlivě respektujte autorská práva Pořizování záznamů již zaznamenaných pásků či disků nebo jiného publikovaného nebo vysílaného materiálu pro jiné než vaše soukromé použití může porušovat autorská práva. U některých typů záznamu může být omezeno i pořizování záznamu pro soukromou potřebu. Karty, které lze použít v tomto zařízení Paměťová karta SD, paměťová karta SDHC a paměťová karta SDXC Paměťové karty s kapacitou 4 GB nebo vyšší, které nejsou označeny logem SDHC, nebo paměťové karty s kapacitou 48 GB, které nejsou označeny logem SDXC, nevycházejí ze standardu paměťových karet SD. Podrobnější informace o kartách SD jsou uvedeny na straně 15. Licence Logo SDXC je ochrannou známkou společnosti SD-3C, LLC. Patent U.S.A. čís ; ; ; ; a Tento výrobek obsahuje technologii ochrany autorských práv, která je chráněna americkými patenty a dalšími právy duševního vlastnictví. Použití této technologie ochrany autorských práv musí být povoleno společností Macrovision. Neníli společností Macrovision povoleno jinak, je tato technologie určena pouze pro domácí a jiné omezené použití. Zpětná analýza a převod ze strojového kódu jsou zakázány. Microsoft, Windows a Windows Vista jsou registrovanými ochrannými známkami nebo ochrannými známkami společnosti Microsoft Corporation ve Spojených státech a/nebo v jiných zemích. Kopie stran/y produktů společnosti Microsoft byly vytištěny s dovolením společnosti Microsoft Corporation. IBM a PC/AT je registrovanou obchodní známkou společnosti International Business Machines Corporation ze Spojených států amerických. Intel, Core, Pentium a Celeron jsou registrovanými ochrannými známkami nebo ochrannými známkami Intel Corporation ve Spojených státech a v dalších zemích. imovie a Mac jsou ochrannými známkami Apple Inc., zaregistrovanými v USA a v ostatních zemích. PowerPC je obchodní známkou International Business Machines Corporation. YouTube a Picasa jsou ochrannými známkami Google, Inc. Ostatní názvy systémů a výrobků uvedené v tomto návodu jsou obvykle registrované obchodní známky nebo obchodní známky výrobců, kteří příslušný systém nebo výrobek vyvinuli. Tento produkt je povolen na základě licence portfolia patentu pro AVC pro osobní, nikoli pro obchodní využití ze strany zákazníka a vztahuje se na (i) kódování videa v souladu s AVC standardem ( AVC Video ) a/nebo (ii) dekódování AVC Videa, které bylo zakódováno zákazníkem provádějícím aktivity osobního, nikoli obchodního charakteru a/nebo bylo získáno od dodavatele videa, který je na základě licence oprávněn poskytovat AVC Video. V případě jakéhokoli jiného použití licence nebude udělena nebo bude zrušena. Další informace je možné získat od MPEG LA, LLC. Navštivte stránku 5 (CZE) VQT2L27

6 Obsah Bezpečnostní informace... 2 Příslušenství... 7 Příprava Před použitím [1] Popis a použití jednotlivých součástí... 8 Nastavení [1] Elektrické napájení Vložení akumulátoru Nabíjení akumulátoru Doba nabíjení a doba záznamu [2] Záznam na kartu Karty, které lze použít v tomto zařízení Vložení/vyjmutí karty SD [3] Zapnutí/vypnutí zařízení Zapnutí a vypnutí napájení prostřednictvím tlačítka napájení Zapnutí a vypnutí napájení prostřednictvím LCD monitoru [4] Volba režimu [5] Používání menu Volba jazyka [6] Nastavení data a času Záznam Záznam (Základní) [1] Před záznamem Inteligentní automatický režim [2] Filmový záznam [3] Snímání statických snímků [4] Funkce záznamu Rozšířený optický zoom [SDR-S50]/[SDR-T50]/ [SDR-H85] Funkce digitálního zoomu Funkce stabilizátoru obrazu Přehrávání Přehrávání [1] Přehrávání filmových záznamů [2] Přehrávání statického snímku Úpravy [1] Vymazání scén/statických snímků [2] Formátování S televizorem [1] Prohlížení videa/snímků na vašem TV Ostatní Technické údaje Přečtení návodu k použití (ve formátu PDF) VQT2L27 (CZE)

7 Příslušenství Před použitím zařízení zkontrolujte příslušenství. Správná čísla výrobku z prosince Mohou být předmětem změny. Akumulátor VW-VBL090 (SDR-S50/SDR-S45) (SDR-T50) Akumulátor VW-VBK180 (SDR-H85) Síťový adaptér VSK0712 Síťový kabel K2CQ29A00002 AV kabel K2KYYYY00054 USB kabel (kabel typu A-mini-B) K1HY04YY0032 (nedodává se pro SDR-S45) CD-ROM Software CD-ROM Návod k použití VFF0568 Volitelné příslušenství Některá volitelná příslušenství nemusí být v některých zemích dostupná. Nabíječka akumulátorů (VW-BC10E) Akumulátor (lithium/vw-vbl090) (SDR-S50/SDR-S45) (SDR-T50) Akumulátor (lithium/vw-vbk180) Akumulátor (lithium/vw-vbk360) DC videosvětlo (VW-LDC103E) * Žárovka do DC videosvětla (VZ-LL10E) Patka (VW-SK12E) Vypalovačka DVD (VW-BN2) Sada příslušenství (VW-ACK180E) * Použití VW-LDC103E je podmíněno přítomností patky pro příslušenství VW-SK12E a akumulátoru VW-VBG130/ VW-VBG260. Pro nabití akumulátoru VW-VBG130/VW-VBG260 je potřebný síťový adaptér VW-AD21E-K/ VW-AD20E-K. Ostatní Přehrávání Záznam Příprava 7 (CZE) VQT2L27

8 Příprava Před použitím 1 Popis a použití jednotlivých součástí LCD monitor Prsty vytáhněte ven LCD monitor ve směru šipky. Monitor lze vyklopit až o 90o. SDR-S45 pouze Můžete jej natočit o 180o A směrem k objektivu nebo o 90o B v opačném směru. Intenzitu jasu a barvy monitoru LCD lze upravovat. Vzhledem k omezením vyplývajícím z výrobní technologie LCD displejů se mohou na displeji LCD monitoru objevit malé světlé nebo tmavé body. Nejedná se však o poruchu a tento jev nemá na zaznamenaný obraz žádný vliv Tlačítko inteligentního automatického režimu/tlačítko manuálního režimu [ia/manual] (l 21) 3 Tlačítko optického stabilizátoru obrazu [, O.I.S.] (SDR-S50/ SDR-T50/SDR-H85) (l 25) 4 Tlačítko napájení [ ] (l 17) 5 Tlačítko mazání [ ] (l 28) 6 Tlačítko dlouhodobého záznamu [LONG REC.] 7 Výstupní zásuvka audia-videa [A/V] (l 30) Používejte pouze AV kabel (dodaný). 8 USB zásuvka [ ] 9 Indikátor přístupu [ACCESS] (l 16) 10 Otvor pro kartu SD (l 16) 11 Kryt slotu pro kartu SD [SD CARD] (l 16) 8 VQT2L27 (CZE)

9 12 12 Krytka objektivu 13 Objektiv 14 Přepínač otevření/zavření ochrany objektivu Aby byl objektiv chráněný, nezapomeňte zavřít kryt, když kameru nepoužíváte. Otevřete/zavřete spínač krytu objektivu Mikrofon (vestavěný, stereo) Tlačítko AF/AE [AF/AE] 17 Joystick Pomocí joysticku volte funkce záznamu a operace přehrávání a dále jím ovládejte obrazovku menu. Pohybem joysticku nahoru, dolů, vlevo nebo vpravo zvolte položku nebo scénu a poté ji stisknutím joysticku nastavte Volbu proveďte pohybem nahoru, dolů, doleva nebo doprava. 2 Nastavte stiskem střední části. Operace na obrazovce menu (l 19) Nastavení funkcí nahrávání Ruční úprava Operace přehrávání (l 26, 27) 18 Přepínač režimu (l 18) 19 Tlačítko nahrávání start/stop (l 22) 20 Tlačítko menu [MENU] (l 19) 21 Držák akumulátoru (l 11) 9 (CZE) VQT2L27

10 Tlačítko fotografického snímání [ ] (l 23) 23 Při záznamu: Páčka zoomu [W/T] (l 24) Při přehrávání: Přepínač zobrazování miniatur [ / ]/Páčka hlasitosti [svolr] 24 Reproduktor 25 Indikátor stavu (l 17) 26 Indikátor přístupu na HDD [ACCESS HDD] (SDR-H85) (l 5) 27 Zásuvka pro DC vstup [DC IN] (l 12) Nepoužívejte žádné jiné síťové adaptéry než dodané. 28 Páskové poutko Nastavte délku pásku a polohu opěrky. 1 Odepněte poutko. 2 Nastavte délku. 3 Připněte poutko zpátky. 29 Páčka uvolnění akumulátoru [BATTERY] (l 11) 30 Objímka stativu VQT2L27 (CZE)

11 Příprava Nastavení 1 Elektrické napájení Akumulátory, které lze použít v tomto zařízení SDR-S50 / SDR-S45 / SDR-T50 Na tomto zařízení lze používat akumulátor VW-VBL090/VW-VBK180/VW-VBK360. SDR-H85 Na tomto zařízení lze používat akumulátor VW-VBK180/VW-VBK360. SDR-H85 Toto zařízení je vybaveno funkcí posouzení možnosti bezpečného použití akumulátoru, přičemž tato funkce je podporována pouze specifickými akumulátory (VW-VBK180/VW-VBK360). Proto lze použít pouze originální výrobky společnosti Panasonic a akumulátory od jiných společností certifikované společností Panasonic. (Mohou být použity pouze akumulátory, které podporují tuto funkci). Uvědomte si, že společnost Panasonic může zaručit kvalitu, výkonnost nebo bezpečnost pouze originálních akumulátorů Panasonic, což není možné v případě akumulátorů od jiných společností. Bylo zjištěno, že na některých trzích jsou dostupné nepravé akumulátory, které jsou značně podobné originálním výrobkům. Některé z těchto akumulátorů nejsou patřičně chráněné vnitřní ochranou, která splňuje požadavky bezpečnostních standardů. Existuje možnost, že tyto akumulátory budou příčinou požáru nebo výbuchu. Vezměte, prosím, v úvahu, že nebudeme nijak odpovědní za nehody nebo škody vyplývající z použití nepravých akumulátorů. Abyste se ujistili, že používáte bezpečné výrobky, rádi bychom vám doporučili používání originálních akumulátorů Panasonic. Vložení akumulátoru Zapněte napájení stisknutím tlačítka napájení. (l 17) Proveďte instalaci akumulátoru jeho vložením ve směru znázorněném na obrázku. Vyjmutí akumulátoru Ujistěte se, že přidržíte stisknuté tlačítko napájení až do zhasnutí indikátoru stavu. Poté vyložte akumulátor tak, že přidržíte zařízení, abyste zabránili jeho pádu. Posuňte páčku uvolnění akumulátoru ve směru naznačeném šipkou a po odjištění akumulátor vyjměte. A Vložte akumulátor až do jeho kliknutí a zajištění. BATTERY 11 (CZE) VQT2L27

12 Nabíjení akumulátoru Při koupi tohoto zařízení není akumulátor nabitý. Před použitím zařízení nabijte akumulátor. Když je připojen síťový adaptér, zařízení se nachází v pohotovostním stavu. V případě připojení síťového adaptéru k síťové zásuvce je primární obvod stále živý (pod napětím). Při vypnutém napájení nebude akumulátor nabíjen. 1 Připojte síťový adaptér do zásuvky pro DC vstup na zařízení. 2 Připojte síťový kabel k síťovému adaptéru a poté do jej připojte do zásuvky elektrické sítě. Při připojování síťového kabelu připojte nejdříve 2 a až poté 3. Indikátor stavu bude blikat červeně s intervalem 2 sekund, čímž bude informovat o zahájení nabíjení. Připojení k síťové zásuvce Když zapnete toto zařízení během nabíjení akumulátoru s použitím síťového adaptéru, můžete použít napájení dodávané ze zásuvky elektrické sítě pro napájení zařízení. Doporučujeme používat akumulátory Panasonic (l 7,13). Při používání jiných akumulátorů nemůžeme zaručit kvalitní funkci tohoto výrobku. Nezahřívejte ani nevystavujte plamenům. Nenechávejte akumulátor(y) v automobilu, který je delší dobu vystaven přímému slunečnímu světlu se zavřenými dveřmi a okny. UPOZORNĚNÍ! Při nesprávné výměně baterie hrozí nebezpečí výbuchu. Při výměně používejte pouze stejný nebo odpovídající druh baterie doporučený výrobcem. Použité baterie likvidujte podle pokynů výrobce. 12 VQT2L27 (CZE)

13 Doba nabíjení a doba záznamu Doba nabíjení/záznamu Teplota: 25 oc/vlhkost: 60% Číslo modelu akumulátoru [Napětí/Kapacita (Minimální)] Dodaný akumulátor/ VW-VBL090 (volitelné příslušenství) [3,6 V/895 mah] VW-VBK180 (volitelné příslušenství) [3,6 V/1790 mah] VW-VBK360 (volitelné příslušenství) [3,6 V/3580 mah] SDR-S50/SDR-S45/SDR-T50 Doba nabíjení Maximální doba nepřetržitého záznamu Aktuální doba záznamu 2h20min 1h20min 40min 2h50min 2h55min 1h30min 4 h 50 min 6 h 3 h 10 min Číslo modelu akumulátoru [Napětí/Kapacita (Minimální)] Dodaný akumulátor/ VW-VBK180 (volitelné příslušenství) [3,6 V/1790 mah] VW-VBK360 (volitelné příslušenství) [3,6 V/3580 mah] Doba nabíjení 2h50min 4h50min SDR-H85 Cílové médium/ mechanika HDD SD HDD SD Režim záznamu Maximální doba nepřetržitého záznamu Aktuální doba záznamu XP 2h30min 1h15min SP/LP/LXP/ LSP/LLP 2h30min 1h20min XP/SP 2h35min 1h20min LP/LXP/ LSP/LLP 2h40min 1h25min XP 5h 2h40min SP 5h5min 2h40min LP/LXP/ LSP/LLP 5h10min 2h45min XP 5h15min 2h45min SP 5h20min 2h50min LP/LXP/ LSP/LLP 5h25min 2h50min 13 (CZE) VQT2L27

14 Tyto doby jsou přibližné. Uvedená doba nabíjení se vztahuje na kompletně vybitý akumulátor. Doba nabíjení akumulátoru v příliš teplém/chladném prostředí nebo po dlouhodobé nečinnosti akumulátoru by mohla být delší než obvykle. VW-VBL090 není k dispozici pro SDR-H85. Aktuální doba možného záznamu se vztahuje na dobu možného záznamu na kartu při opakovaném spouštění/zastavování záznamu, vypínání/zapínání zařízení, pohybování páčkou zoomu apod. Akumulátory se při provozu nebo nabíjení zahřívají. Nejedná se o poruchu. Indikace o kapacitě akumulátoru Displej se mění s ubývající kapacitou akumulátoru. # # # # Jakmile zbývající kapacita klesne pod 3 minuty, displej zčervená. Jakmile se akumulátor vybije, bude blikat ( ). SDR-H85 V případě použití akumulátoru Panasonic vhodného pro toto zařízení bude jeho zbývající kapacita zobrazována v minutách. Zobrazení zbývající kapacity akumulátoru může vyžadovat určitý čas. Aktuální doba se může měnit v závislosti na aktuálním použití z vaší strany. Když aktuální hodnota zbývající doby přesáhne 9 hodin a 59 minut, barva údaje se změní na zelenou a zůstane nezměněna, dokud hodnota zbývající doby neklesne pod 9 hodin a 59 minut. Pokud používáte síťový adaptér nebo akumulátory jiných výrobců, zbývající kapacita akumulátoru se nezobrazí. 14 VQT2L27 (CZE)

15 Příprava Nastavení 2 Záznam na kartu Toto zařízení může zaznamenávat statické snímky nebo filmy na kartu SD, do vestavěné paměti nebo na HDD. Ohledně záznamu na kartu si přečtěte následující informace. Toto zařízení (zařízení kompatibilní s SDXC) je kompatibilní s paměťovými kartami SD, s paměťovými kartami SDHC a s paměťovými kartami SDXC. Při použití paměťové karty SDHC/paměťové karty SDXC na jiném zařízení zkontrolujte, zda je kompatibilní s těmito paměťovými kartami. Karty, které lze použít v tomto zařízení Pro záznam filmů používejte paměťové karty SD vyhovující Class 2 nebo vyšší SD Speed Class Rating *. Typ karty Kapacita Filmový záznam Paměťová karta SD Paměťová karta SDHC Paměťová karta SDXC 8MB/16MB 32 MB/64 MB/ 128MB/256MB 512 MB/1 GB/2 GB 4GB/6GB/8GB/ 12 GB/16 GB/ 24 GB/32 GB 48 GB/64 GB Nemůže být použit. Nemůže být zaručen během činnosti. V závislosti na SD kartě, kterou používáte, může dojít k náhlému zastavení během filmového záznamu. Může být použito. * SD Speed Class Rating je standardní rychlostí pro následné zápsiy. Záznam statických snímků Může být použito. Potvrďte si, prosím, nejnovější informace o paměťových kartách SD/paměťových kartách SDHC/paměťových kartách SDXC, které lze používat pro záznam filmu, na následující internetové stránce: (Tato internetová stránka je k dispozici pouze v angličtině.) Paměťové karty s kapacitou 4 GB nebo vyšší, které nejsou označeny logem SDHC, nebo paměťové karty s kapacitou 48 GB, které nejsou označeny logem SDXC, nevycházejí ze standardu paměťových karet SD. Když se přepínač ochrany proti zápisu A na SD kartě nachází v poloze odpovídající jejímu uzamčení, nelze na ni zaznamenávat, mazat z ní záznamy ani je upravovat. Paměťovou kartu ukládejte mimo dosah dětí, aby ji nemohly polknout (CZE) VQT2L27

16 Vložení/vyjmutí karty SD Při použití karty SD, která není od firmy Panasonic nebo byla předtím použita v jiném zařízení, tuto kartu před jejím prvním použitím v tomto zařízení naformátujte. (l 29) Při formátování karty SD budou všechna zaznamenaná data vymazána. Po vymazání dat již jejich obnova nebude možná. Upozornění: Zkontrolujte, zda zhasnul indikátor. Indikátor přístupu [ACCESS] A Během přístupu tohoto zařízení na kartu SD nebo do vestavěné paměti je rozsvícen indikátor přístupu. 1 Otevřete LCD monitor. 2 Otevřete kryt slotu pro kartu SD a vložte (vyjměte) kartu SD do (ze) slotu pro kartu. Obraťte stranu se štítkem B ve směru zobrazeném na ilustraci a zasuňte ji rovně, až na doraz. Stiskněte střed karty SD a pak ji vytáhněte přímo ven. 3 Bezpečně zavřete kryt slotu pro kartu SD. Nedotýkejte se kontaktů na zadní straně karty SD. 16 VQT2L27 (CZE)

17 Příprava Nastavení 3 Zapnutí/vypnutí zařízení Můžete zapnout a vypnout napájení použitím tlačítka napájení nebo otevřením a zavřením LCD monitoru. Zapnutí a vypnutí napájení prostřednictvím tlačítka napájení Zapněte napájení stisknutím tlačítka napájení. Vypnutí napájení Přidržte stisknuté tlačítko napájení až do zhasnutí indikátoru stavu. A Rozsvítí se indikátor stavu. Zapnutí a vypnutí napájení prostřednictvím LCD monitoru K zapnutí napájení dojde při otevření LCD monitoru a k vypnutí napájení dojde při jeho zavření. Při běžném použití může být otevření a zavření LCD monitoru použito jako výhodný způsob zapnutí/vypnutí napájení. Zapnutí napájení Vypnutí napájení A Rozsvítí se indikátor stavu. B Indikátor stavu zhasne. V následujících případech se může stát, že při otevření LCD monitoru nedojde k zapnutí napájení. Zapněte napájení stisknutím tlačítka napájení. jpři zakoupení zařízení jpři vypnutí napájení použitím tlačítka napájení Při záznamu filmu nedojde k vypnutí napájení, ani když bude LCD monitor zavřený. 17 (CZE) VQT2L27

18 Příprava Nastavení 4 Volba režimu Změňte režim na záznam nebo přehrávání. Pro změnu režimu na nebo použijte přepínač režimu. Režim záznamu (l 22, 23) Režim přehrávání (l 26, 27) 18 VQT2L27 (CZE)

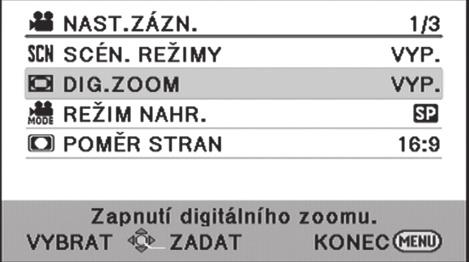

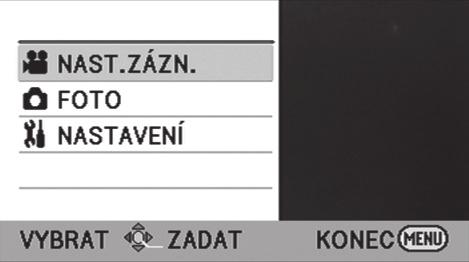

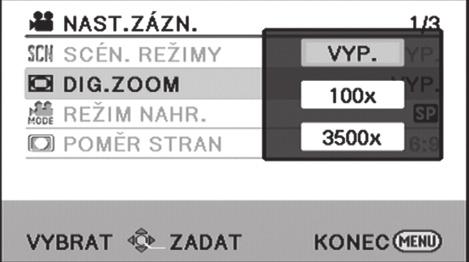

19 Příprava Nastavení 5 Používání menu ENTER MENU 1 Stiskněte tlačítko MENU. 2 Zvolte požadované top menu A a poté pohněte joystickem doprava nebo jej stiskněte. 4 Zvolte požadované nastavení a poté potvrďte volbu stisknutím joysticku. Návrat na předchozí obrazovku Pohněte joystickem doleva. 3 Zvolte položku podmenu B a poté pohněte joystickem doprava nebo jej stiskněte. Opuštění stránky menu Stiskněte tlačítko MENU. * Tyto ilustrace znázorňují model SDR-S50. Volba jazyka Popisy podmenu a aktuálních nastavení menu jsou zobrazovány jejich rolováním ve spodní části displeje. Tato volba vám umožňuje přepnout jazyk zobrazený na displeji nebo na stránce menu. 1 Stiskněte tlačítko MENU a poté zvolte [NASTAVENÍ] > [LANGUAGE] a stiskněte joystick. 2 Zvolte [Česky] a stiskněte joystick. 19 (CZE) VQT2L27

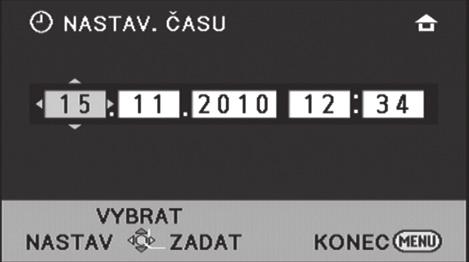

20 Příprava Nastavení 6 Nastavení data a času Při prvním zapnutí zařízení bude zobrazeno hlášení požadující nastavení data a času. Zvolte [ANO] a nastavte datum a čas provedením níže uvedených kroků 2 až 3. Změňte režim na. 1 Zvolte menu. (l 19) [NASTAVENÍ] # [NASTAV. ČASU] 2 Zvolte datum nebo čas, podle toho, co si přejete nastavit, a joystickem nastavte požadovanou hodnotu. A Zobrazení nastavení světového času: [DOMA]/ [CÍL CESTY] Rok lze nastavit na hodnotu od 2000 do Pro zobrazení času se používá 24-hodinový formát. 3 Stisknutím joysticku potvrďte volbu. Funkce hodin se spouští z hodnoty [00] sekund. Může dojít k zobrazení hlášení, které vás bude vybízet k nastavení světového času. Dokončete nastavení stisknutím tlačítka MENU. Změna způsobu zobrazení data a času Zvolte menu. (l 19) [NASTAVENÍ] # [DATUM/ČAS] # [VYP.]/ [DAT/ČAS]/[DATUM] Změna formátu data Zvolte menu. (l 19) [NASTAVENÍ] # [FORMÁT DATA] # [R/M/ D]/[M/D/R]/[D/M/R] Hodnoty data a času jsou řízeny vestavěnou lithiovou baterií. Při zakoupení zařízení je čas nastaven. Je-li místo údaje času zobrazeno [- -], je třeba nabít vestavěnou lithiovou baterii. Za účelem nabití vestavěné lithiové baterie připojte síťový adaptér nebo nasaďte do zařízení akumulátor. Nechte zařízení nabíjet přibližně na 24 hodin a baterie poté udrží datum a čas přibližně po 6měsíců. (Baterie bude nadále nabíjena i po vypnutí napájení.) 20 VQT2L27 (CZE)

21 Záznam Záznam (Základní)1 Před záznamem Inteligentní automatický režim Po nasměrování zařízení na objekt, který hodláte snímat, budou nastaveny vhodné režimy z níže uvedených režimů. /MANUAL Tlačítko inteligentního automatického režimu/tlačítko manuálního režimu [ia/manual] Stisknutím tohoto tlačítka můžete změnit režim na inteligentní automatický režim nebo manuální režim. Režim Scéna Efekt Portrét Když je objektem osoba Tváře jsou detekovány a zaostřeny automaticky a jas je doladěn tak, aby umožňoval zřetelný záznam. Scenerie Snímání v exteriéru Celá krajinka bude zaznamenána živě, bez zabílení oblohy na pozadí, která by mohla být velmi jasná. Bodový reflektor Nízké světlo Pod bodovým světlem Tmavá místnost nebo šero Umožňuje zřetelný záznam velmi jasného objektu. Umožňuje velmi zřetelný záznam i v tmavé místnosti nebo za šera. Běžné Ostatní situace Kontrast je doladěn automaticky kvůli dosažení zřetelného snímku. Může se stát, že zařízení s ohledem na podmínky záznamu neaktivuje požadovaný režim. V režimu portrétu, v režimu reflektoru nebo v režimu slabého osvětlení bude největší tvář, nacházející se nejblíže ke středu displeje, orámována oranžovým rámečkem. SDR-S50 / SDR-T50 / SDR-H85 Funkce stabilizátoru obrazu (l 25) je ve všech režimech nastavena na Aktivní režim/on. V závislosti na podmínkách záznamu, např. při určitých velikostech tváří, při určitém naklonění nebo při použití digitálního zoomu, se může stát, že detekce tváří nebude možná. 21 (CZE) VQT2L27

22 Záznam Záznam (Základní)2 Filmový záznam Než zapnete přístroj, otevřete kryt objektivu. (l 9) 0h00m00s SP Změňte režim na a otevřete LCD monitor. 2 Stisknutím tlačítka spuštění/ zastavení záznamu spusťte záznam. Při zahájení záznamu se ; změní na. Při zavření LCD monitoru během záznamu záznam nebude zastaven. 3 Opakovaným stisknutím tlačítka spuštění/zastavení záznamu přerušte záznam. Informace na displeji v režimu záznamu filmu 0h00m00s SP R 1h20m A Režim záznamu B Zbývající doba pro záznam (Když zbývá méně než 1 minuta, údaj [R 0h00m] bude blikat červeně.) C Uplynulá doba záznamu Při každém přerušení záznamu se zobrazení počítadla zařízení vynuluje na hodnotu 0h00m00s. Během záznamu filmu je možné zaznamenávat statické snímky. Obraz zaznamenaný mezi dvěma stisknutími tlačítka spuštění/zastavení záznamu, kterými byl záznam spuštěn a zastaven, tvoří jednu scénu. Když zaznamenaná data přesáhnou 1,9 GB, scéna bude automaticky rozdělena (záznam bude přitom pokračovat.) Režim běžného záznamu: SD KARTA Maximální počet zaznamenatelných scén: 9801 Maximální počet odlišných dat: 99 (V případě karty SD je to maximální počet scén zaznamenatelných na kartu.) Vestavěná paměť/hdd SDR-T50 / SDR-H85 Maximální počet zaznamenatelných scén: Maximální počet odlišných dat: 999 Režim dlouhodobého záznamu: Maximální počet zaznamenatelných scén: Maximální počet odlišných dat: 99 Po dosažení maximální mezní hodnoty počtu scén nebo velikosti dat již záznam dalších scén nebude možný. 22 VQT2L27 (CZE)

23 Záznam Záznam (Základní)3 Snímání statických snímků Před zapnutím napájení otevřete ochranu objektivu. (l 9) Během záznamu filmu se mohou pořizovat také statické snímky. 1 Změňte režim na a otevřete LCD monitor. 2 Stiskněte tlačítko. Indikátory zobrazené na displeji při záznamu statických snímků Při záznamu při slabém světle se vzhledem k nižším rychlostem závěrky doporučuje používat stativ. R3000 R3000: Zbývající počet statických snímků (Při hodnotě [0] bliká červeně.) 23 (CZE) VQT2L27

24 Záznam Záznam (Základní)4 Funkce záznamu Změňte režim na. 6 W T Páčka zoomu Strana T: Snímání zblízka (přiblížení) Strana W: Širokoúhlé snímání (oddálení) Rychlost zoomu se liší podle míry posunutí páčky zoomu. Rozšířený optický zoom [SDR-S50]/[SDR-T50]/ [SDR-H85] Při záznamu je možné zvýšit zoomové zvětšení až po 78k bez poklesu kvality obrazu. Funkce digitálního zoomu Když přiblížení v rámci zoomování přesáhne 78k (SDR-S45: 40k), dojde k aktivaci digitálního zoomu. Může se přepnout na maximální zvětšení poskytnuté digitálním zoomem. Zvolte menu. (l 19) [NAST.ZÁZN.] # [DIG.ZOOM] # požadované nastavení [VYP.]: Pouze rozšířený optický zoom (Až do hodnoty 78k) [100k]: Až do hodnoty 100k [3500k]: Až do hodnoty 3500k Je-li zvoleno [100k] nebo [3500k], rozsah digitálního zoomu je při použití zoomu zobrazován modře. SDR-S45 pouze [VYP.]: Pouze optický zoom (Až do hodnoty 40k) [70k]: Až do hodnoty 70k [2000k]: Až do hodnoty 2000k Je-li zvoleno [70k] nebo [2000k], rozsah digitálního zoomu je při použití zoomu zobrazován modře. 24 VQT2L27 (CZE) Úměrně s rostoucím digitálním zoomem klesá kvalita snímku. Když sundáte prst z páčky zoomu během použití zoomu, může dojít k záznamu zvuku souvisejícího s činností zoomového mechanismu. Při vracení páčky zoomu do její původní polohy pohybujte páčkou klidně. Při přiblížení vzdálených předmětů jsou tyto předměty zaostřovány zhruba ve vzdálenosti 1,5 m nebo větší. Při zoomu 1k může toto zařízení zaostřit na předmět vzdálený přibližně 2 cm od objektivu.

25 Funkce stabilizátoru obrazu Snižuje chvění snímku, které vzniká pohybem rukou při natáčení. Změňte režim na. SDR-S50 / SDR-T50 / SDR-H85 1/50, funkce elektrického stabilizátoru obrazu nebude pracovat a bude blikat informace. V následujících případech nemusí být funkce stabilizátoru obrazu účinná: jpři velkém zoomovém přiblížení jdané místo je příliš tmavé jpři sledování pohybujícího se objektu V případě silných otřesů se může stát, že stabilizace nebude možná. Používá-li se stativ, doporučujeme vám vypnout stabilizátor obrazu. Tlačítko optického stabilizátoru obrazu Při stisknutí tlačítka dojde ke změně nastavení optického stabilizátoru obrazu. # # OFF Před vypnutím funkce optického stabilizátoru obrazu nastavte manuální režim. : Aktivní režim Toto nastavení poskytuje vyšší stabilitu a je vhodné pro záznam během chůze. : ON Toto nastavení je vhodné pro záznam ve stabilním stavu, jako např. pro záznam scenerie. SDR-S45 Zvolte menu. (l 19) [NAST.ZÁZN.] # [E.I.S.] # [ZAP.] Zrušení funkce se provádí nastavením [E.I.S.] na [VYP.]. Při použití funkce Barevného nočního vidění nebo v případě, že je v závislosti na tmavosti pozadí rychlost závěrky nižší než 25 (CZE) VQT2L27

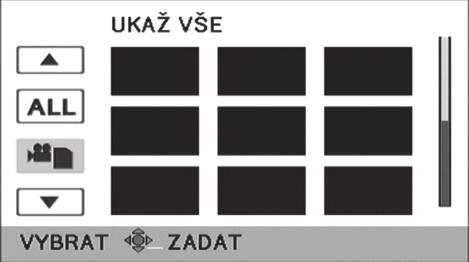

26 SDRS50&T50&H85EP-VQT2L27_cze.book Přehrávání Přehrávání ページ ２０１０年３月９日 火曜日 午前１０時１４分 Přehrávání filmových záznamů Změňte režim na. S použitím joysticku zvolte ikonu volby režimu přehrávání A a poté stiskněte střed joysticku. Zvolte médium, které si přejete přehrát, a poté stiskněte střed joysticku. SDR-S50 / SDR-S45 Zvolte [VIDEO/SD KARTA] za účelem přehrávání karty SD. SDR-H85 Zvolte [VIDEO/HDD] za účelem přehrávání HDD. Zvolte [VIDEO/SD KARTA] za účelem přehrávání karty SD. 4 Zvolte scénu, která se má přehrát, a stiskněte joystick. Provozní ikona bude zobrazena nebo ukryta při každém stisknutí středu joysticku. Následující (předcházející) strana může být zobrazena volbou /. 5 Zvolte přehrávání s použitím joysticku. Za účelem přehrání karty SD zvolte [VIDEO/SD KARTA]. 0h00m00s SDR-T50 Zvolte [VIDEO/VEST. PAMĚŤ] za účelem přehrávání vestavěné paměti. 26 VQT2L27 (CZE) 1/;: 6: 5: : Přehrávání/zastavení Přehrávání dozadu Rychlé přehrávání dopředu Zastavení přehrávání a zobrazení miniatur.

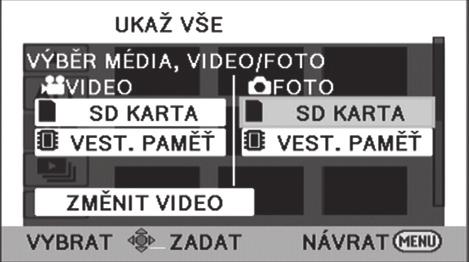

27 SDRS50&T50&H85EP-VQT2L27_cze.book 27 ページ ２０１０年３月９日 火曜日 午前１０時１４分 Přehrávání Přehrávání Změňte režim na Přehrávání statického snímku. S použitím joysticku zvolte ikonu volby režimu přehrávání A a poté stiskněte střed joysticku. Zvolte médium, které si přejete přehrát, a poté stiskněte střed joysticku. SDR-S50 / SDR-S45 Zvolte [FOTO/SD KARTA] za účelem přehrávání karty SD. SDR-H85 Zvolte [FOTO/HDD] za účelem přehrávání HDD. Zvolte [FOTO/SD KARTA] za účelem přehrávání karty SD. 4 Zvolte statický snímek, který má být přehrán, a poté stiskněte joystick. Provozní ikona bude zobrazena nebo ukryta při každém stisknutí středu joysticku. Následující (předcházející) strana může být zobrazena volbou /. 5 Joystickem zvolte přehrávání. Za účelem přehrání karty SD zvolte [FOTO/SD KARTA]. SDR-T50 1/;: Zvolte [FOTO/VEST. PAMĚŤ] za účelem přehrávání vestavěné paměti. 2;: ;1: : Zahájení/přerušení automatického prohlížení (přehrávání statických snímků v číselném pořadí). Zobrazení předchozího snímku. Zobrazení následujícího snímku. Zastavení přehrávání a zobrazení miniatur. 27 (CZE) VQT2L27

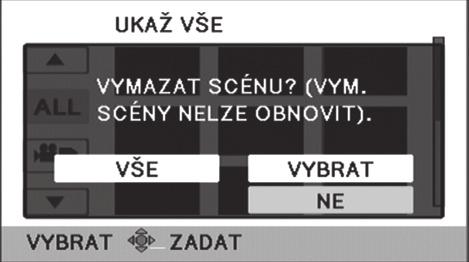

28 Přehrávání Úpravy 1 Vymazání scén/ statických snímků Vymazané scény/snímky nebudou moci být obnoveny, a proto zahájení vymazání vyžaduje náležité potvrzení. Změňte režim na. Vymazání potvrzením přehrávaného obrazu Stiskněte tlačítko během přehrávání scén nebo statických snímků, které mají být vymazány. Vymazání vícenásobných scén/statických snímků ze zobrazení v podobě ikon 1 Stiskněte tlačítko během zobrazení náhledu s miniaturami. 2 Zvolte [VYBRAT] nebo [VŠE] a stiskněte joystick. Při volbě [VŠE] budou vymazány všechny scény/statické snímky na zvoleném médiu. (V případě přehrávání scén nebo statických snímků podle data budou vymazány všechny scény nebo statické snímky zvoleného data.) Chráněné scény/statické snímky nemohou být vymazány. 3 (Pouze v případě, že je v kroku 2 zvoleno [VYBRAT]) Zvolte scénu/statický snímek pro vymazání a poté stiskněte joystick. 28 VQT2L27 (CZE) Bude zvolena scéna nebo statický snímek a bude zobrazeno. Zrušení volby se provádí opětovným stisknutím středu joysticku. Je možné zvolit až 99 scén určených k vymazání. 4 (Pouze v případě, že je v kroku 2 zvoleno [VYBRAT]) Zvolte [Smazat] a stiskněte joystick nebo stiskněte tlačítko. Za účelem pokračování ve vymazávání dalších scén/statických snímků zopakujte kroky 3-4 Zastavení vymazávání v polovině Během vymazávání stiskněte tlačítko MENU. Při zrušení probíhajícího vymazávání scén nebo statických snímků již tyto nebudou moci být obnoveny. Dokončení úprav Stiskněte tlačítko MENU.

29 Přehrávání Úpravy 2 Formátování Pamatujte si, prosím, že při formátování média budou vymazána veškerá na něm zaznamenaná data a nemohou být obnovena. Uložte důležitá data do PC, na disk DVD apod. Zvolte menu. (l 19) SDR-S50 / SDR-S45 [NASTAVENÍ] # [KARTA-FORMÁT] Zvolte [ANO], a poté stiskněte joystick. Po dokončení formátování ukončete zobrazování strany s hlášením stisknutím tlačítka MENU. SDR-T50 / SDR-H85 [NASTAVENÍ] # [PAMĚŤ FORMÁT] 1 Zvolte [SD KARTA], [VEST. PAMĚŤ] nebo [HDD] a stiskněte joystick. 2 Zvolte [ANO], a poté stiskněte joystick. Po dokončení formátování ukončete zobrazování strany s hlášením stisknutím tlačítka MENU. SDR-T50 / SDR-H85 Když má být toto zařízení vyřazeno z činnosti/odevzdáno, proveďte formátování vestavěné paměti/hdd. Nevypínejte toto zařízení ani nevyjímejte kartu SD během formátování. Nevystavuje zařízení vibracím nebo nárazům. Použijte toto zařízení na formátování média. Formátování vestavěné paměti nebo HDD je možné pouze na tomto zařízení. Neformátuje kartu SD s použitím jiného zařízení, jako je PC. Karta by v tomto zařízení nemusela být použita. 29 (CZE) VQT2L27

30 Přehrávání S televizorem 1 Prohlížení videa/snímků na vašem TV Filmový záznam a statické snímky zaznamenané touto kamerou lze přehrávat na televizoru. Použijte síťový adaptér, abyste se nemuseli bát vybití akumulátoru. Když máte televizor vybavený slotem pro kartu SD, můžete přehrávat filmy a statické snímky zaznamenané kartě SD na televizoru. (Podrobnější informace ohledně kompatibility s TV najdete v provozních pokynech k televizoru.) A AV kabel (dodaný) Zasuňte konektory na doraz. Nepoužívejte žádné jiné kabely AV vyjma dodaného kabelu. Zvolte vstup pro video v televizi, k němuž je tento přístroj připojen. VIDEO IN AUDIO IN 1 Propojte kameru a televizor. 2 Zapněte toto zařízení a změňte režim na. 3 V kameře spusťte přehrávání. Pokud se snímek nebo audio záznam z tohoto přístroje neobjeví v televizi Zkontrolujte zapojení. Zkontrolujte, zda jsou konektory zasunuté na doraz. Zkontrolujte nastavení vstupu televizoru (přepínač vstupů). (Další informace vyhledejte v návodu k použití televizoru.) 30 VQT2L27 (CZE)

31 Ostatní Technické údaje SD Video Camera SDR-S50 / SDR-S45 / SDR-T50 SD/HDD Video Camera SDR-H85 Bezpečnostní informace Napájecí zdroj: DC 5,0 V (Při použití síťového adaptéru) DC 3,6 V (Při použití akumulátoru) Příkon: Záznam: SDR-S50 SDR-T50 2,9 W SDR-H85 3,5 W / SDR-S45 / Probíhá nabíjení: SDR-S50 / SDR-S45 / SDR-T50 7,7 W SDR-H85 7,7 W Systém signálu Formát SD karta záznamu Vestavěná paměť HDD Obrazový senzor CCIR: 625 řádků, 50 políček PAL barevný signál Režim běžného záznamu: Podle standardu SD-Video SDR-T50 Režim běžného záznamu: Nezávislý standard SDR-H85 Režim běžného záznamu: Nezávislý standard Režim dlouhodobého záznamu: Nezávislý standard 1/8z CCD obrazový senzor Celkem: 800 K Účinné body: 520 K (4:3), 470 K (16:9) (SDR-S45 pouze) Účinné body: 380 K (4:3), 350 K (16:9) Objektiv Automatická clona, F1.9 až F5.7 Ohnisková vzdálenost: 1,48 mm až 104 mm Makro (Automatické ostření v plném rozsahu) Odpovídající kinofilmu - 35 mm: optický zoom: 37,4 mm až 2625 mm (4:3) 36,5 mm až 2571 mm (16:9) Rozšířený optický zoom: 33,5 mm až 2625 mm (4:3) 32,8 mm až 2571 mm (16:9) Minimální zaostřovací vzdálenost: Přibližně 2 cm (Wide)/Přibližně 1,5 m (Tele) (SDR-S45 pouze) Automatická clona, F1.9 až F3.4 Ohnisková vzdálenost: 1,48 mm až 59,2 mm Makro (Automatické ostření v plném rozsahu) Odpovídající kinofilmu - 35 mm: optický zoom: 39,2 mm až 1568 mm (4:3) 38,3 mm až 1532 mm (16:9) Minimální zaostřovací vzdálenost: Přibližně 2 cm (Wide)/Přibližně 1,5 m (Tele) 31 (CZE) VQT2L27

32 Zoom 70k optický zoom, 78k Rozšířený optický zoom, 100k/ 3500k digitální zoom (SDR-S45 pouze) 40k optický zoom, 70k/2000k digitální zoom Monitor 2,7z široký LCD monitor (přibližně 123 K bodů) Mikrofon Stereo (s funkcí zoom) Reproduktor 1 kruhový reproduktor Vyvážení bílé Samosledující systém vyvážení bílé Standardní osvětlení lx Minimální požadované osvětlení Přibližně 5 lx (Režim slabého osvětlení 1/25) Přibližně 2lx při použití funkce barevného nočního vidění Výstupní úroveň videa 1,0 Vp-p, 75 h, Systém PAL zásuvky AV Výstupní úroveň audia 316 mv, 600 h AV zásuvky (Vedení) USB SD karta Pouze čtení (Žádná podpora ochrany autorských práv) Vestavěná SDR-T50 Pouze čtení paměť HDD SDR-H85 Pouze čtení Hi-Speed USB (USB 2.0), USB zásuvka Mini AB Rozměry SDR-S50 SDR-S45 / / SDR-T50 SDR-H85 Hmotnost Provozní hmotnost 32 VQT2L27 (CZE) SDR-S50 SDR-S45 SDR-T50 SDR-H85 SDR-S50 SDR-S45 SDR-T50 SDR-H85 54,9 mm (Š)k64 mm (V)k107,3 mm (H) (kromě vyčnívajících dílů) 55,1 mm (Š)k64 mm (V)k107,3 mm (H) (kromě vyčnívajících dílů) Přibližně 212 g [bez akumulátoru (dodaného) a karty SD (volitelné příslušenství)] Přibližně 205 g [bez akumulátoru (dodaného) a karty SD (volitelné příslušenství)] Přibližně 213 g [bez akumulátoru (dodaného)] Přibližně 273 g [bez akumulátoru (dodaného)] Přibližně 239 g [s akumulátorem (dodaného) a kartou SD (volitelné příslušenství)] Přibližně 232 g [s akumulátorem (dodaného) a kartou SD (volitelné příslušenství)] Přibližně 238 g [s akumulátorem (dodaného)] Přibližně 317,5 g [s akumulátorem (dodaného)]

33 Provozní teplota 0 oc až 40 oc Provozní vlhkost 10% až 80% Doba možného použití Viz strana 13 akumulátoru Filmový záznam Záznamová SD karta média Komprese Vestavěná paměť HDD Režim záznamu a přenosová rychlost Paměťová karta SD: 512 MB, 1 GB, 2 GB (kompatibilní se systémem FAT12 a FAT16) Paměťová karta SDHC: 4 GB, 6 GB, 8 GB, 12 GB, 16 GB, 24 GB, 32 GB (kompatibilní se systémem FAT32) Paměťová karta SDXC: 48 GB, 64 GB (kompatibilní se systémem exfat) SDR-T50 SDR-H85 4GB 80 GB Režim běžného záznamu: MPEG-2 Režim dlouhodobého záznamu: MPEG-4 AVC/H.264 XP: Přibližně 10 Mbps (VBR) SP: Přibližně 5Mbps (VBR) LP: Přibližně 2,5 Mbps (VBR) LXP: Přibližně 5Mbps (VBR) LSP: Přibližně 2,5 Mbps (VBR) LLP: Přibližně 1,25 Mbps (VBR) Rozlišení snímku 640k480 (4:3), 640k360 (16:9) Komprese zvuku Režim běžného záznamu: MPEG-1 Audio Layer 2 Režim dlouhodobého záznamu: AAC 16 bitů (48 khz) 33 (CZE) VQT2L27

34 Statické snímky Záznamová SD karta média Vestavěná paměť HDD Síťový adaptér Bezpečnostní informace Paměťová karta SD: 8 MB, 16 MB, 32 MB, 64 MB, 128 MB, 256 MB, 512 MB, 1 GB, 2 GB (kompatibilní se systémem FAT12 a FAT16) Paměťová karta SDHC: 4 GB, 6 GB, 8 GB, 12 GB, 16 GB, 24 GB, 32 GB (kompatibilní se systémem FAT32) Paměťová karta SDXC: 48 GB, 64 GB (kompatibilní se systémem exfat) SDR-T50 SDR-H85 4GB 80 GB Komprese JPEG (Design rule for Camera File system, vycházející ze standardu Exif 2.2), odpovídající DPOF Rozlišení snímku 640k480 (4:3), 640k360 (16:9) Napájecí zdroj: Příkon: Stejnosměrný výstup: Střídavý proud 110 V až 240 V, 50/60 Hz 12 W DC 5,0 V, 1,6 A (Činnost zařízení) Rozměry Hmotnost 46 mm (Š)k25 mm (V)k75,5 mm (H) Přibližně 115 g Technické údaje se mohou bez předchozího upozornění změnit. 34 VQT2L27 (CZE)

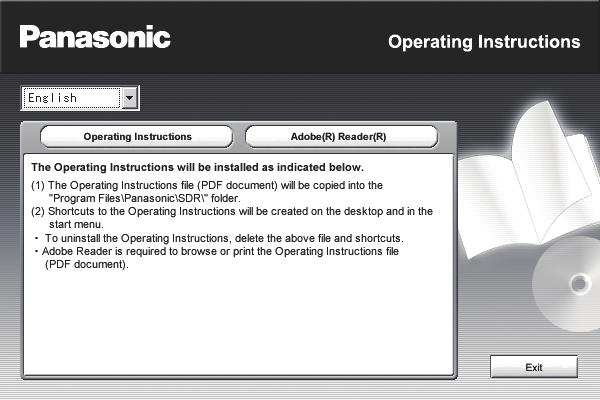

35 Ostatní Přečtení návodu k použití (ve formátu PDF) Když jste si vyzkoušeli základní operace popsané v tomto návodu a přejete si přejít na pokročilé operace. Když si přejete zkontrolovat návod na odstranění závad. V těchto situacích konzultujte návod k použití (ve formátu PDF), zaznamenaný na CD-ROM (dodaném). Pro Windows 1 Zapněte PC a vložte CD-ROM s návodem k použití (dodaný). Stáhněte a nainstalujte si verzi programu Adobe Reader, kterou můžete používat s vaším OS, z následující internetové stránky. otherversions Při použití jednoho z následujících OS jwindows 2000 SP4 jwindows XP SP2/SP3 jwindows Vista SP1/SP2 jwindows 7 Vložte CD-ROM s návodem k použití (dodaný), klikněte na [Adobe(R) Reader(R)] a poté postupujte podle pokynů pro instalaci, které se zobrazují na displeji. 2 Zvolte požadovaný jazyk a zahajte instalaci kliknutím na [Návod k použití]. (Příklad: Pro případ, že se jedná o OS v angličtině) Odinstalování návodu k použití (ve formátu PDF) Vymažte soubor PDF z adresáře Program Files\Panasonic\SDR\ Když nelze zobrazit obsah adresáře Program Files, zobrazte jej kliknutím na [Show the contents of this folder]. Pro Mac 1 Zapněte PC a vložte CD-ROM s návodem k použití (dodaný). 3 Dvakrát klikněte na ikonu spojení S50_S45_T50_H85 Návod k použit na ploše. Když nedochází k otevření návodu k použití (ve formátu PDF) Pro prohlížení nebo tisk návodu k použití (ve formátu PDF) potřebujete Adobe Acrobat Reader 4.0 nebo vyšší verzi nebo Adobe Reader 6.0 nebo vyšší verzi. 2 Otevřete adresář Manual v VFF0568 a poté do něj zkopírujte soubor PDF s požadovaným jazykem. 3 Otevřete soubor PDF tak, že na něj dvakrát kliknete. 35 (CZE) VQT2L27

36 EU Panasonic Corporation Web site: Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Germany Panasonic Corporation 2009
