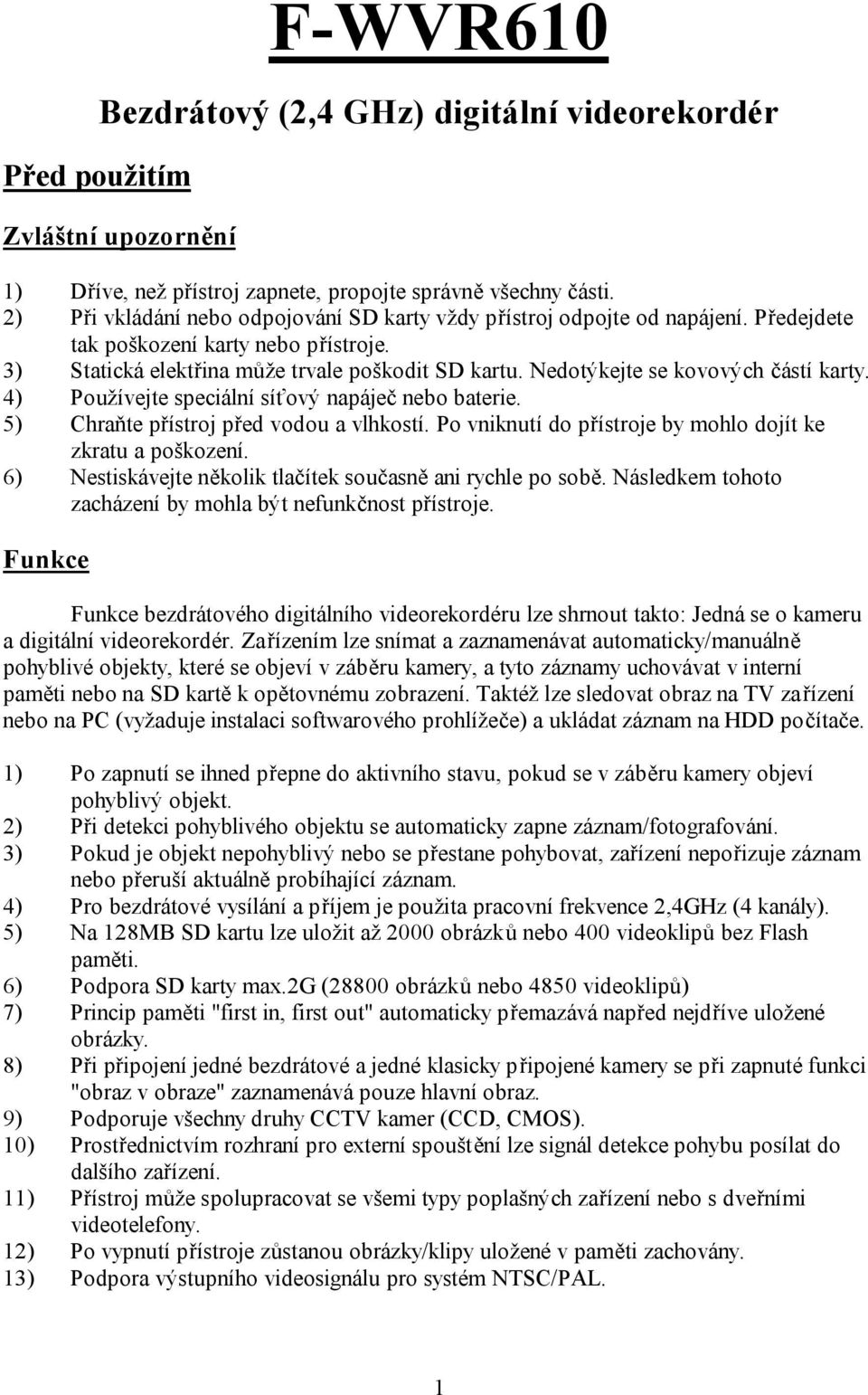

F-WVR610. Bezdrátový (2,4 GHz) digitální videorekordér

Transkript

1 Před použitím F-WVR610 Bezdrátový (2,4 GHz) digitální videorekordér Zvláštní upozornění 1) Dříve, než přístroj zapnete, propojte správně všechny části. 2) Při vkládání nebo odpojování SD karty vždy přístroj odpojte od napájení. Předejdete tak poškození karty nebo přístroje. 3) Statická elektřina může trvale poškodit SD kartu. Nedotýkejte se kovových částí karty. 4) Používejte speciální síťový napáječ nebo baterie. 5) Chraňte přístroj před vodou a vlhkostí. Po vniknutí do přístroje by mohlo dojít ke zkratu a poškození. 6) Nestiskávejte několik tlačítek současně ani rychle po sobě. Následkem tohoto zacházení by mohla být nefunkčnost přístroje. Funkce Funkce bezdrátového digitálního videorekordéru lze shrnout takto: Jedná se o kameru a digitální videorekordér. Zařízením lze snímat a zaznamenávat automaticky/manuálně pohyblivé objekty, které se objeví v záběru kamery, a tyto záznamy uchovávat v interní paměti nebo na SD kartě k opětovnému zobrazení. Taktéž lze sledovat obraz na TV zařízení nebo na PC (vyžaduje instalaci softwarového prohlížeče) a ukládat záznam na HDD počítače. 1) Po zapnutí se ihned přepne do aktivního stavu, pokud se v záběru kamery objeví pohyblivý objekt. 2) Při detekci pohyblivého objektu se automaticky zapne záznam/fotografování. 3) Pokud je objekt nepohyblivý nebo se přestane pohybovat, zařízení nepořizuje záznam nebo přeruší aktuálně probíhající záznam. 4) Pro bezdrátové vysílání a příjem je použita pracovní frekvence 2,4GHz (4 kanály). 5) Na 128MB SD kartu lze uložit až 2000 obrázků nebo 400 videoklipů bez Flash paměti. 6) Podpora SD karty max.2g (28800 obrázků nebo 4850 videoklipů) 7) Princip paměti "first in, first out" automaticky přemazává napřed nejdříve uložené obrázky. 8) Při připojení jedné bezdrátové a jedné klasicky připojené kamery se při zapnuté funkci "obraz v obraze" zaznamenává pouze hlavní obraz. 9) Podporuje všechny druhy CCTV kamer (CCD, CMOS). 10) Prostřednictvím rozhraní pro externí spouštění lze signál detekce pohybu posílat do dalšího zařízení. 11) Přístroj může spolupracovat se všemi typy poplašných zařízení nebo s dveřními videotelefony. 12) Po vypnutí přístroje zůstanou obrázky/klipy uložené v paměti zachovány. 13) Podpora výstupního videosignálu pro systém NTSC/PAL. 1

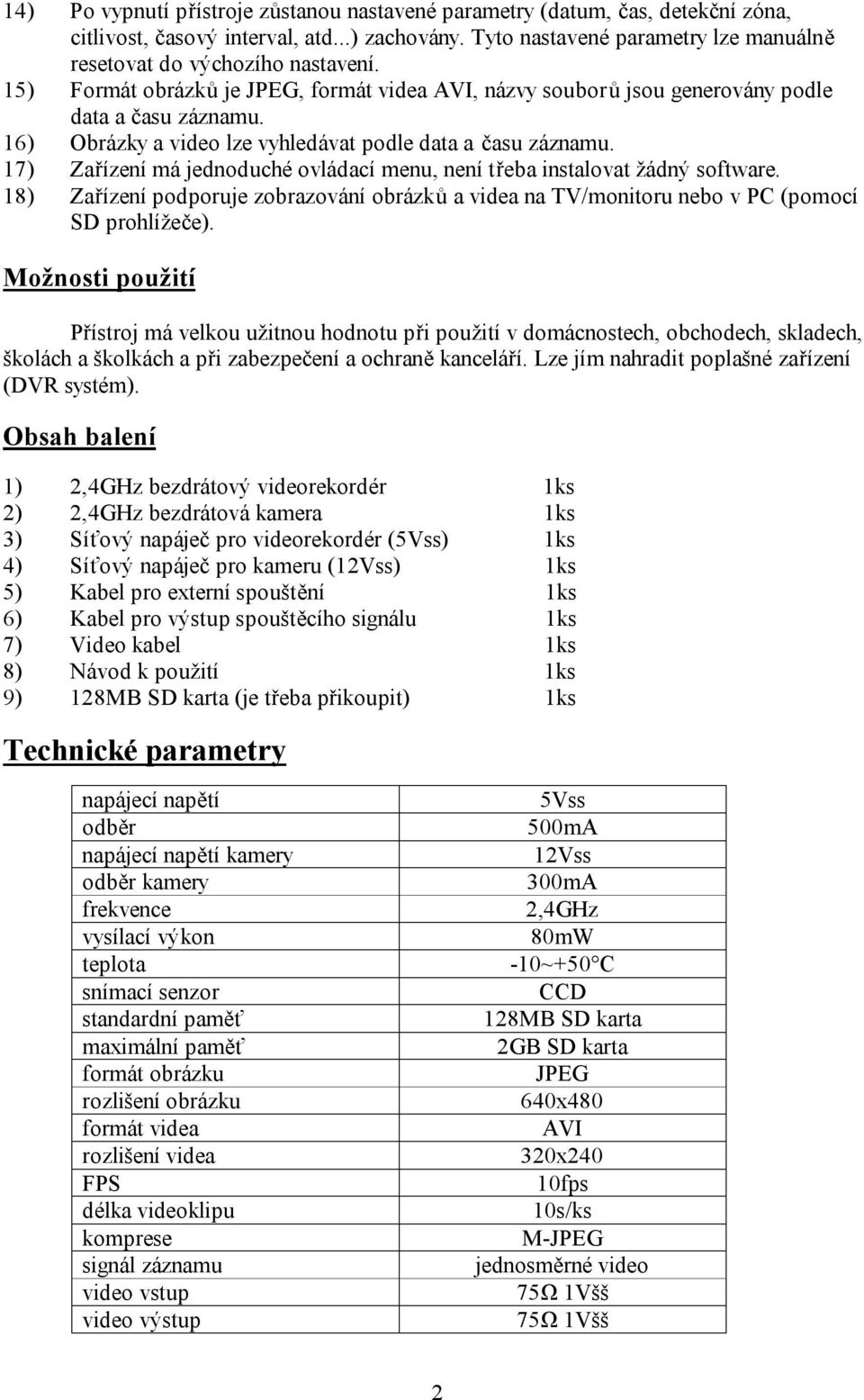

2 14) Po vypnutí přístroje zůstanou nastavené parametry (datum, čas, detekční zóna, citlivost, časový interval, atd...) zachovány. Tyto nastavené parametry lze manuálně resetovat do výchozího nastavení. 15) Formát obrázků je JPEG, formát videa AVI, názvy souborů jsou generovány podle data a času záznamu. 16) Obrázky a video lze vyhledávat podle data a času záznamu. 17) Zařízení má jednoduché ovládací menu, není třeba instalovat žádný software. 18) Zařízení podporuje zobrazování obrázků a videa na TV/monitoru nebo v PC (pomocí SD prohlížeče). Možnosti použití Přístroj má velkou užitnou hodnotu při použití v domácnostech, obchodech, skladech, školách a školkách a při zabezpečení a ochraně kanceláří. Lze jím nahradit poplašné zařízení (DVR systém). Obsah balení 1) 2,4GHz bezdrátový videorekordér 1ks 2) 2,4GHz bezdrátová kamera 1ks 3) Síťový napáječ pro videorekordér (5Vss) 1ks 4) Síťový napáječ pro kameru (12Vss) 1ks 5) Kabel pro externí spouštění 1ks 6) Kabel pro výstup spouštěcího signálu 1ks 7) Video kabel 1ks 8) Návod k použití 1ks 9) 128MB SD karta (je třeba přikoupit) 1ks Technické parametry napájecí napětí odběr napájecí napětí kamery odběr kamery frekvence vysílací výkon teplota snímací senzor standardní paměť maximální paměť formát obrázku rozlišení obrázku formát videa rozlišení videa FPS délka videoklipu komprese signál záznamu video vstup video výstup 5Vss 500mA 12Vss 300mA 2,4GHz 80mW -10~+50 C CCD 128MB SD karta 2GB SD karta JPEG 640x480 AVI 320x240 10fps 10s/ks M-JPEG jednosměrné video 75Ω 1Všš 75Ω 1Všš 2

3 Popis přístroje Hlavní panel 1. Zapnuto 2. Detekce 3. Menu 4. Režim 5. Spuštění snímání 6. Zobrazení Přední strana krytu 1. Napájecí konektor 2. Hlavní vypínač 3. Video výstup 4. Video 2 - klasická videokamera 5. Video 1 - bezdrátová kamera Zadní strana krytu 1. Výstupní port spouštěcího signálu: Při detekci pohybu je na portu napětí 3V. 2. Slot na vložení SD karty 3. Vstupní port spouštěcího signálu: Přivedením spouštěcího signálu dojde ke spuštění záznamu obrázku/videa. 4. Zapnutí/vypnutí průchodu videosignálu Zadní strana kamery 1. Bezdrátová anténa 2. Napájecí konektor SD karta Přístroj podporuje SD karty o maximální kapacitě 2GB Podpora formátu FAT32 Upozornění: Statická elektřina může trvale poškodit SD kartu. Nedotýkejte se kovových částí karty. Při vkládání nebo odpojování SD karty vždy přístroj odpojte od napájení. 3

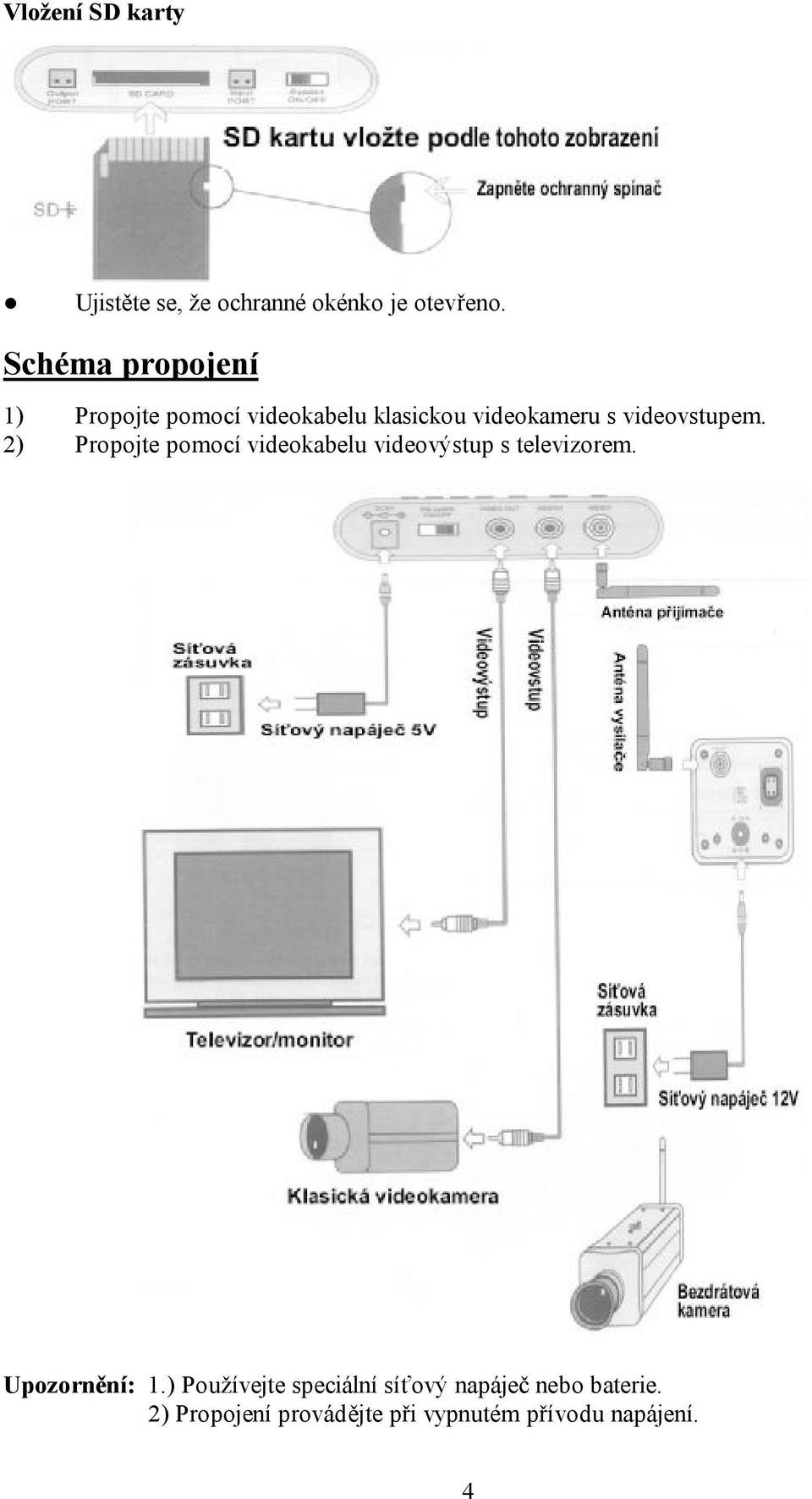

4 Vložení SD karty Ujistěte se, že ochranné okénko je otevřeno. Schéma propojení 1) Propojte pomocí videokabelu klasickou videokameru s videovstupem. 2) Propojte pomocí videokabelu videovýstup s televizorem. Upozornění: 1.) Používejte speciální síťový napáječ nebo baterie. 2) Propojení provádějte při vypnutém přívodu napájení. 4

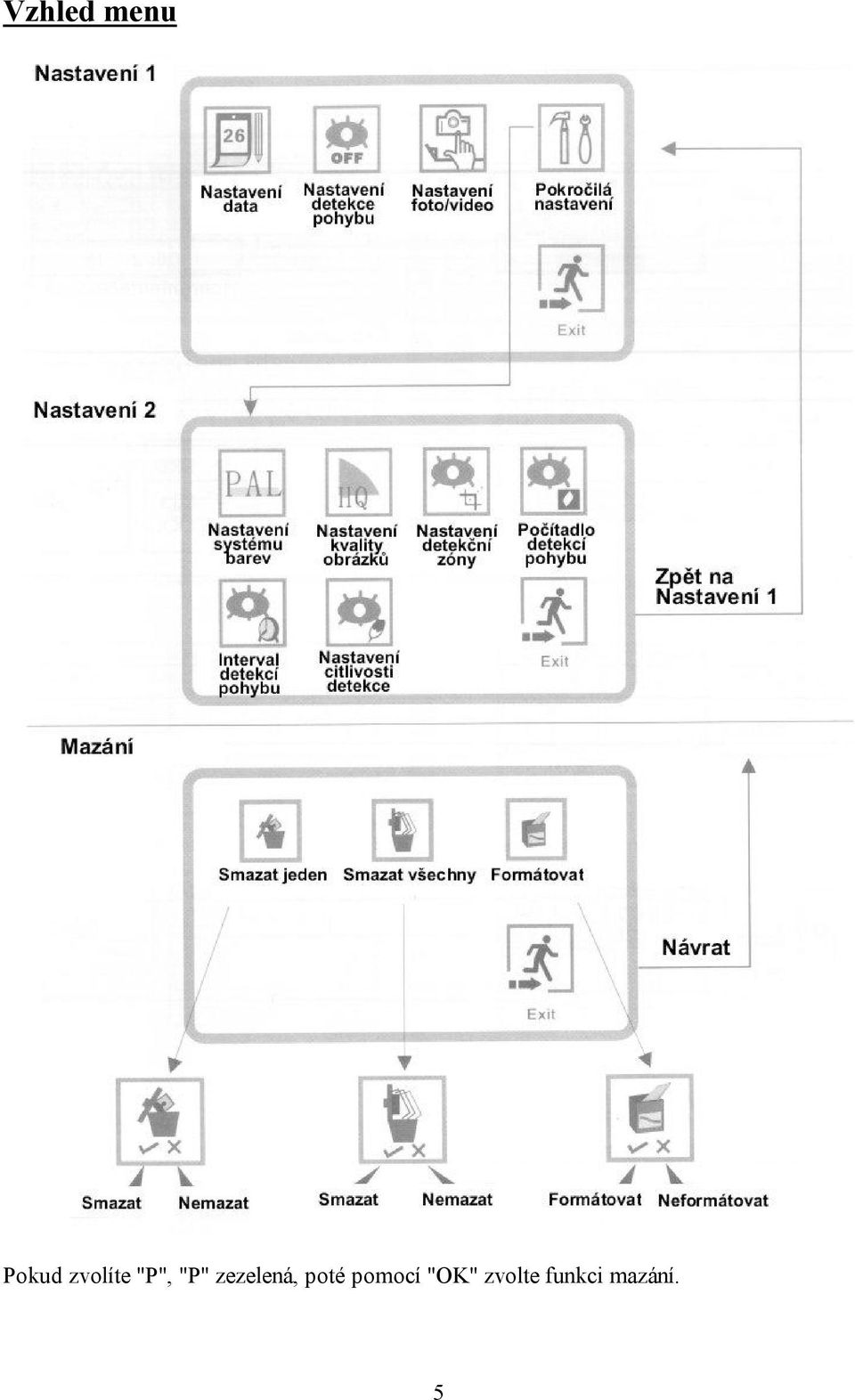

5 Vzhled menu Pokud zvolíte "P", "P" zezelená, poté pomocí "OK" zvolte funkci mazání. 5

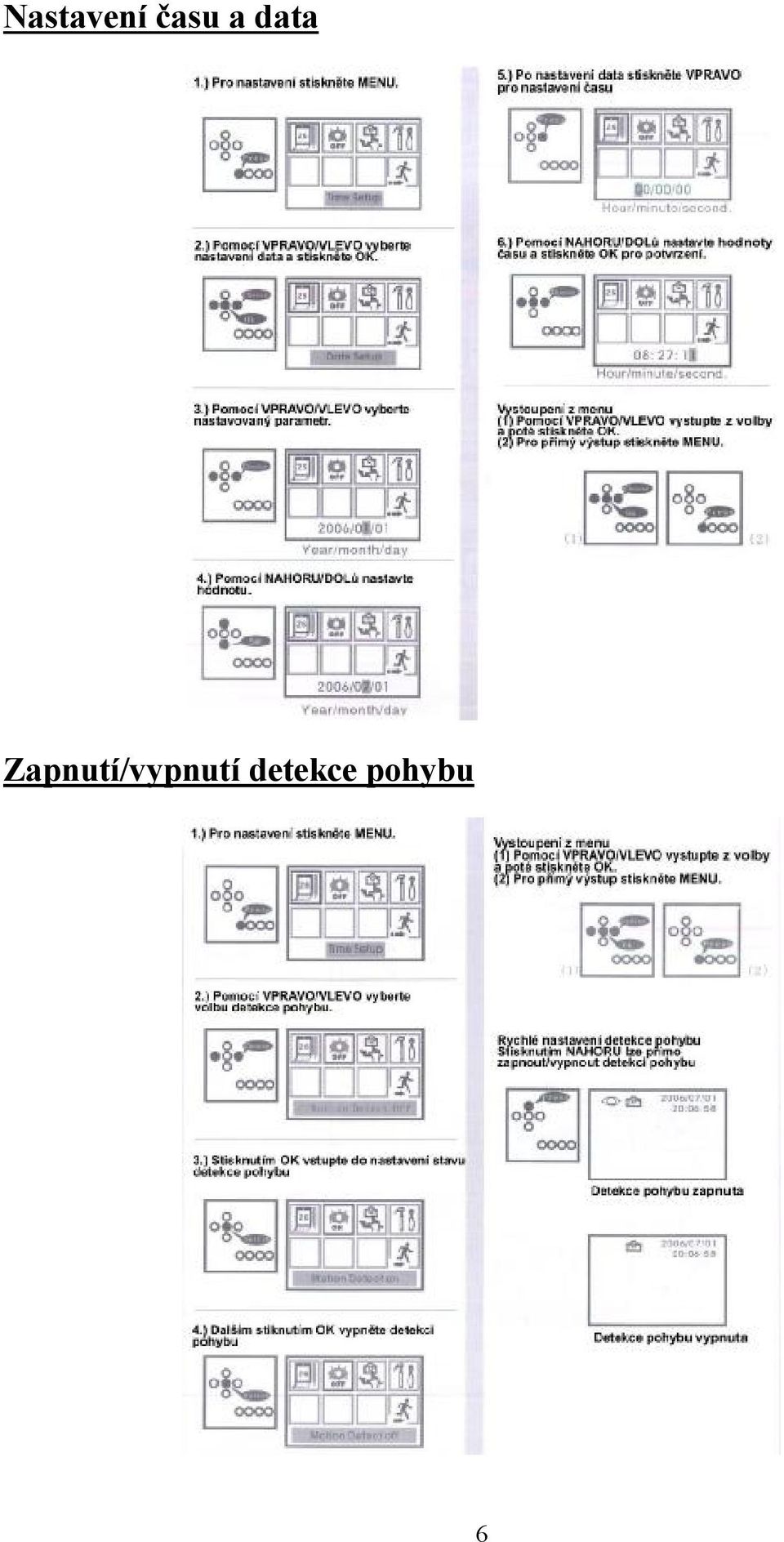

6 Nastavení času a data Zapnutí/vypnutí detekce pohybu 6

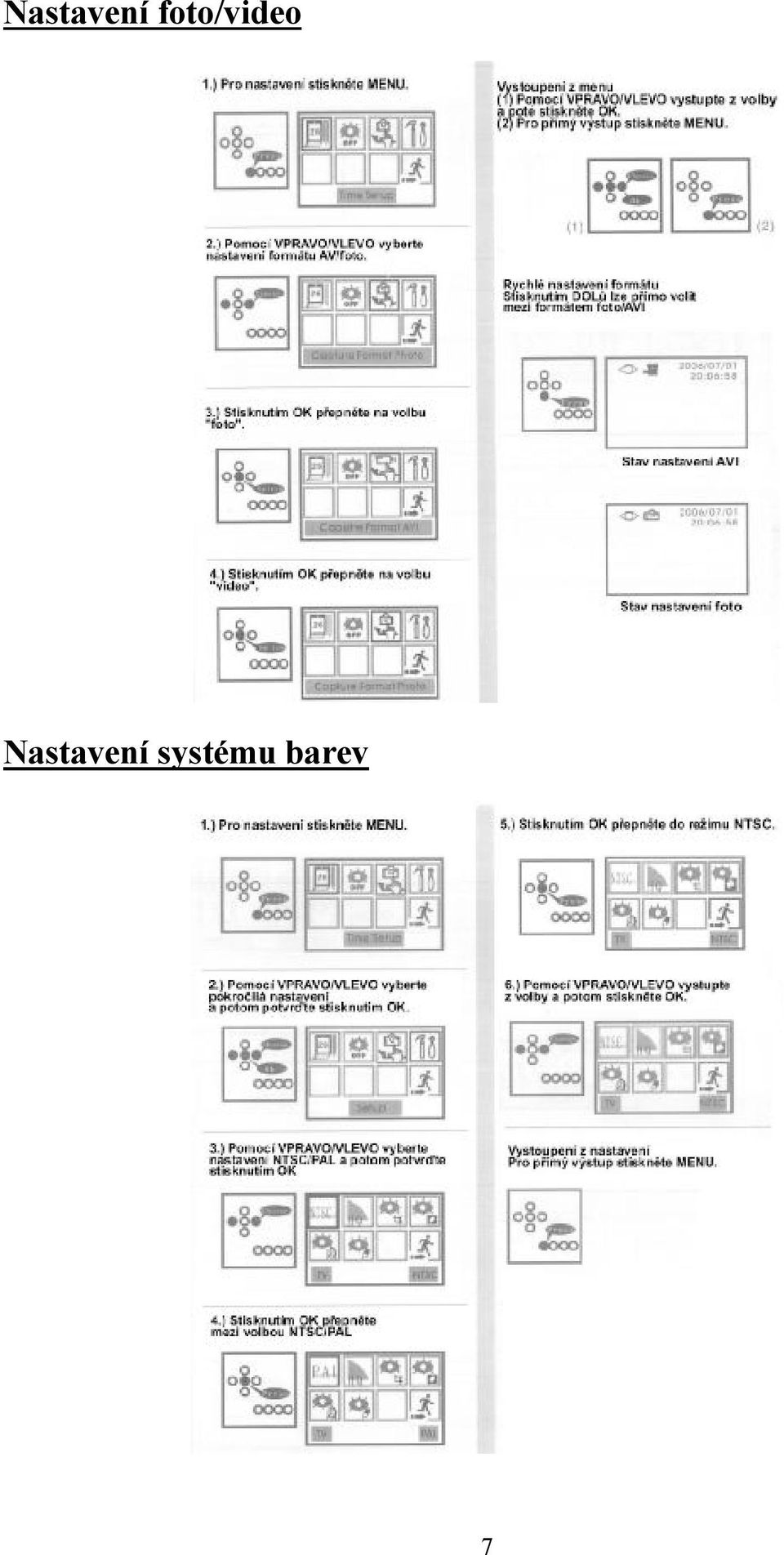

7 Nastavení foto/video Nastavení systému barev 7

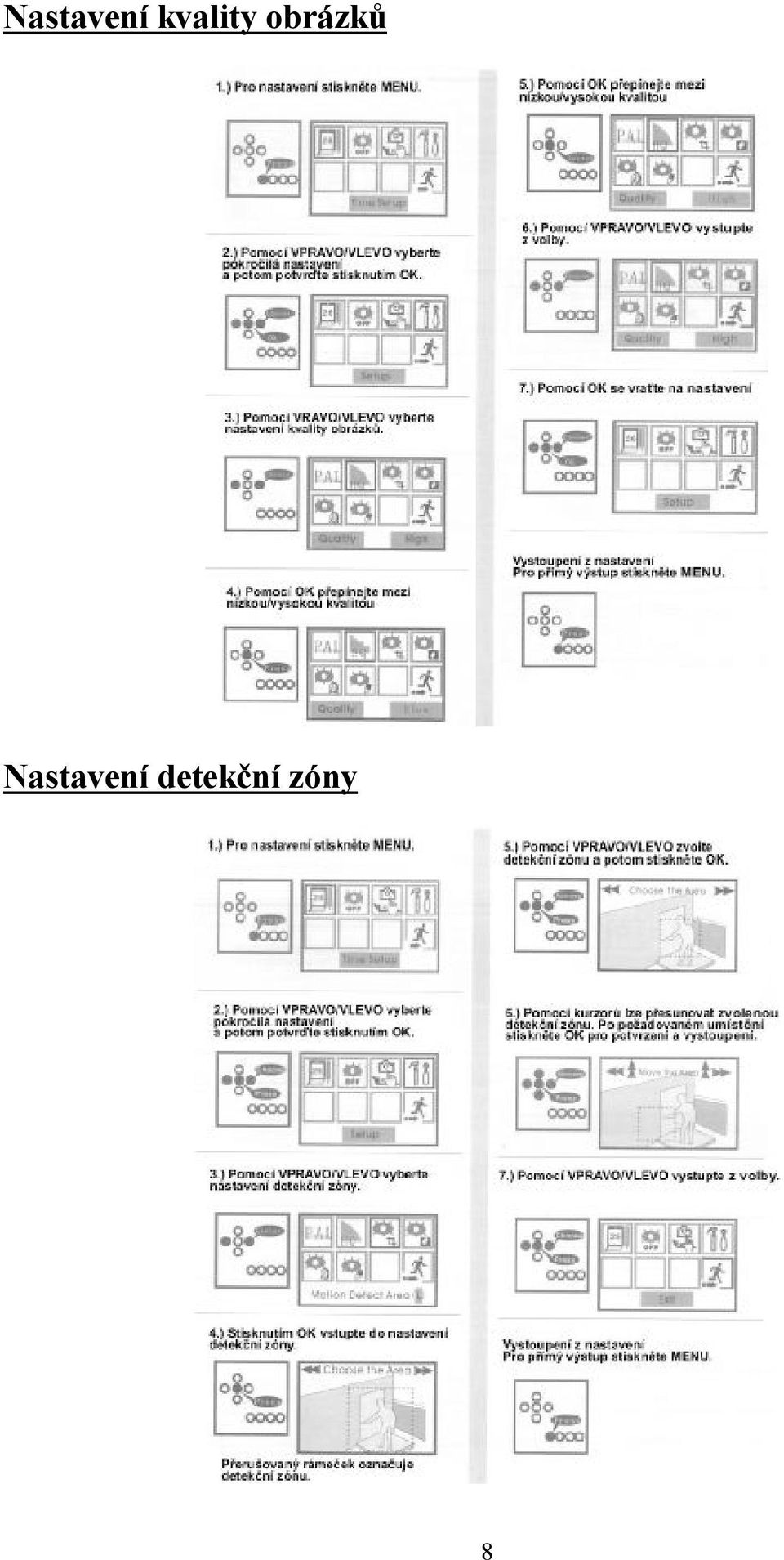

8 Nastavení kvality obrázků Nastavení detekční zóny 8

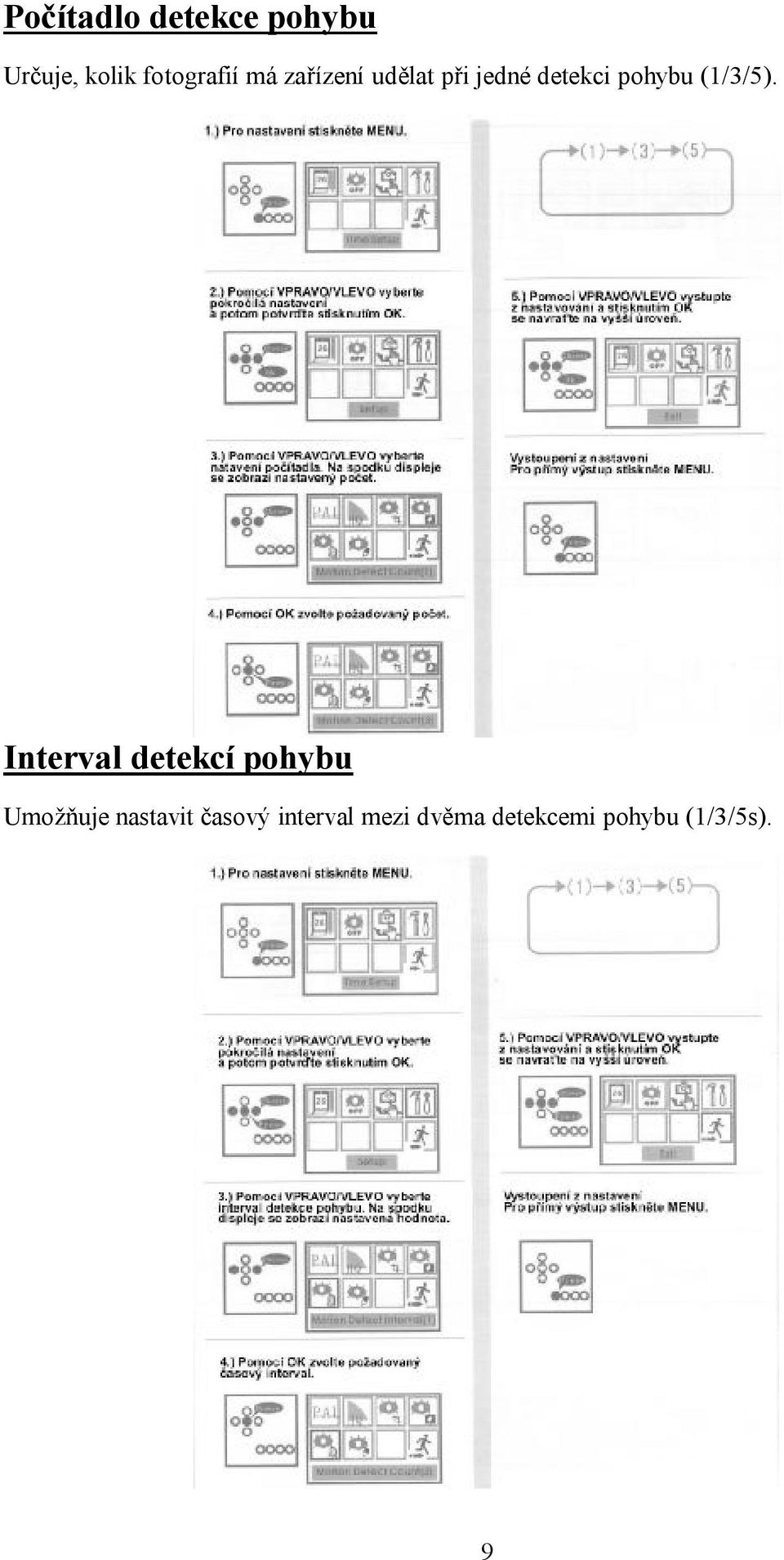

9 Počítadlo detekce pohybu Určuje, kolik fotografií má zařízení udělat při jedné detekci pohybu (1/3/5). Interval detekcí pohybu Umožňuje nastavit časový interval mezi dvěma detekcemi pohybu (1/3/5s). 9

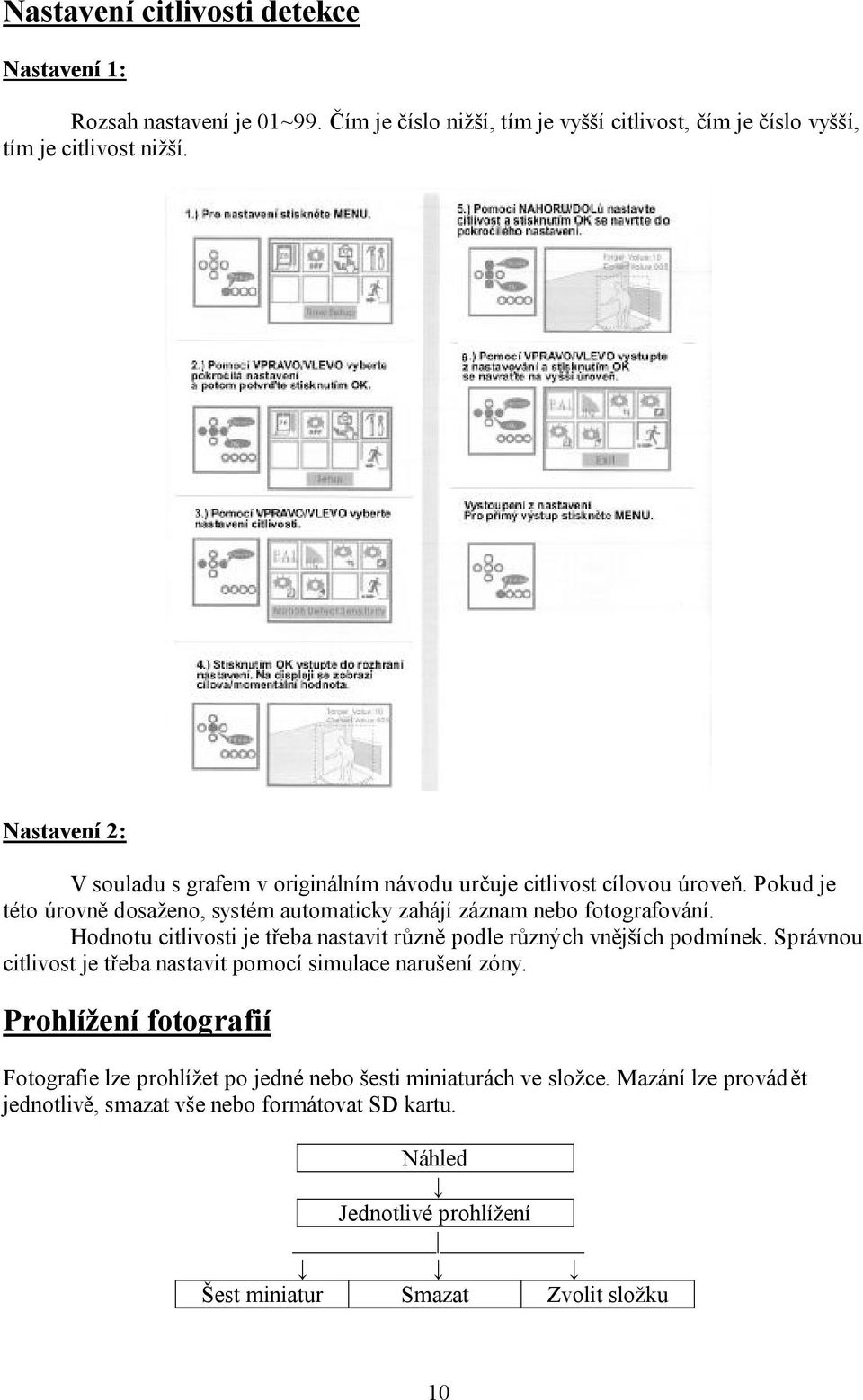

10 Nastavení citlivosti detekce Nastavení 1: Rozsah nastavení je 01~99. Čím je číslo nižší, tím je vyšší citlivost, čím je číslo vyšší, tím je citlivost nižší. Nastavení 2: V souladu s grafem v originálním návodu určuje citlivost cílovou úroveň. Pokud je této úrovně dosaženo, systém automaticky zahájí záznam nebo fotografování. Hodnotu citlivosti je třeba nastavit různě podle různých vnějších podmínek. Správnou citlivost je třeba nastavit pomocí simulace narušení zóny. Prohlížení fotografií Fotografie lze prohlížet po jedné nebo šesti miniaturách ve složce. Mazání lze provádět jednotlivě, smazat vše nebo formátovat SD kartu. Náhled Jednotlivé prohlížení Šest miniatur Smazat Zvolit složku 10

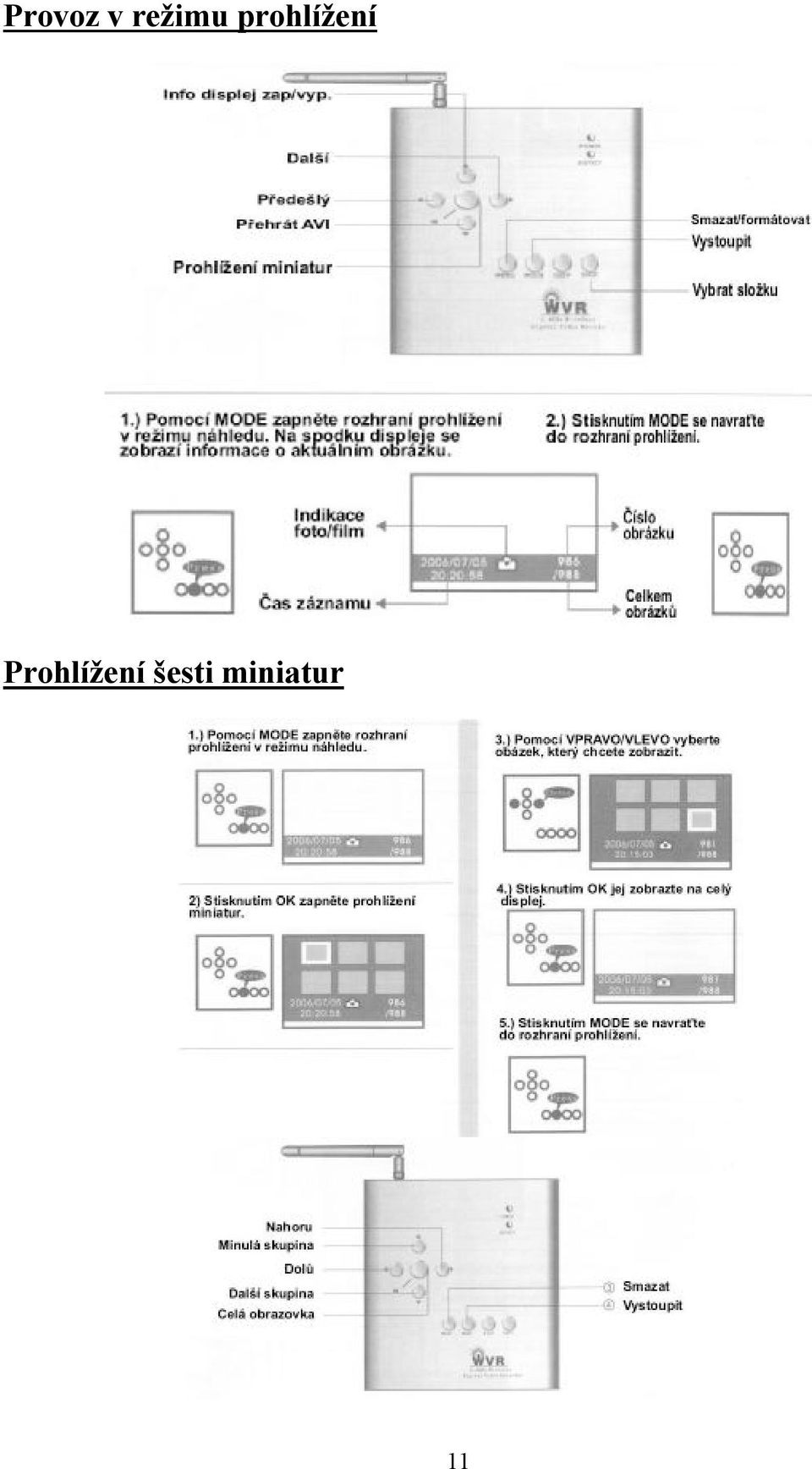

11 Provoz v režimu prohlížení Prohlížení šesti miniatur 11

12 Smazání jednoho souboru Smazání všech souborů Formátování Volba složky 12
