Návod k použití. HD videokamera s vysokým rozlišením VQT2M89. Model č. HDC-SD700 HDC-TM700 HDC-HS700. Před použitím si, prosíme, přečtěte celý návod.

Transkript

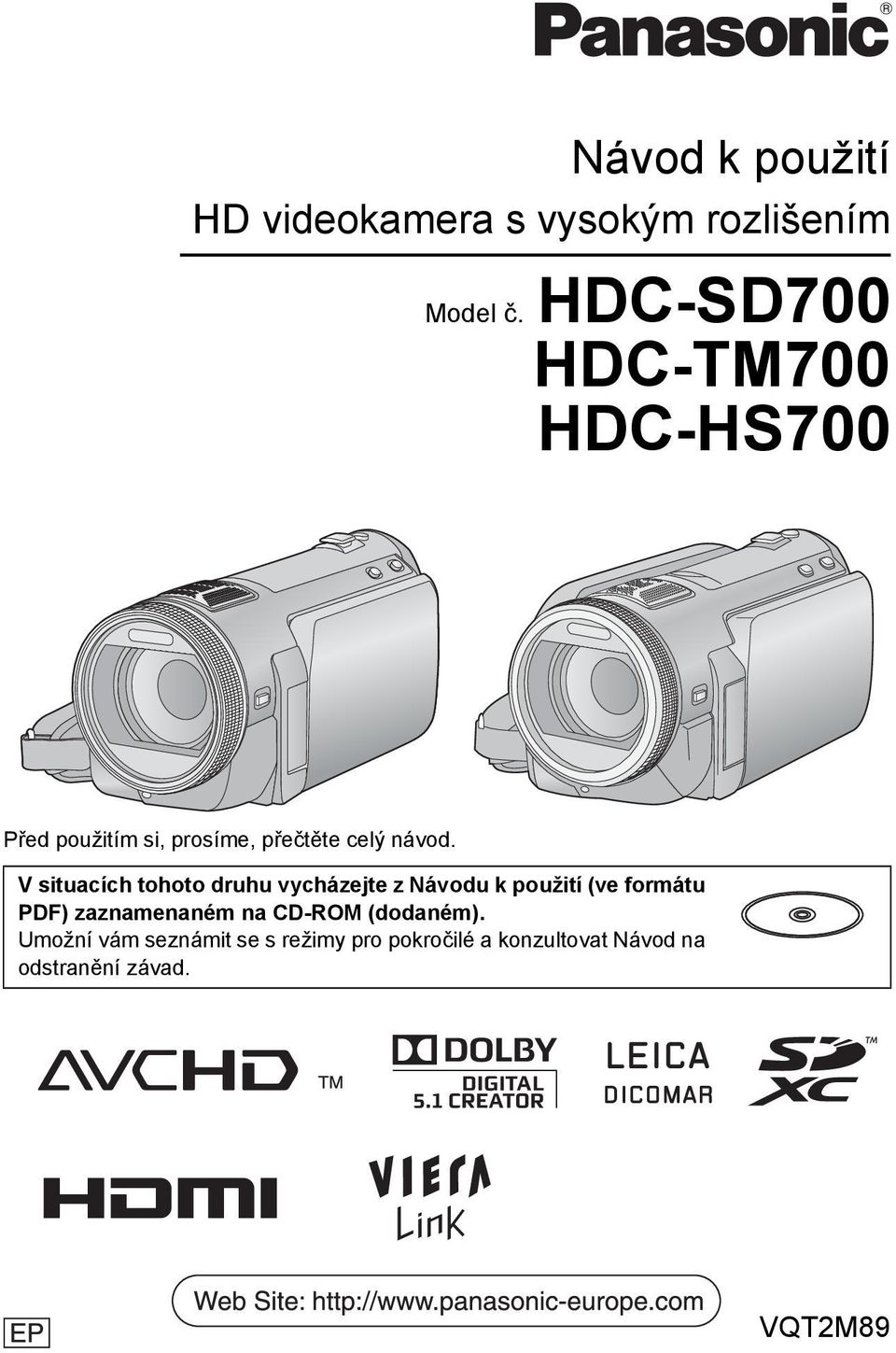

1 Návod k použití HD videokamera s vysokým rozlišením Model č. HDC-SD700 HDC-TM700 HDC-HS700 Před použitím si, prosíme, přečtěte celý návod. V situacích tohoto druhu vycházejte z Návodu k použití (ve formátu PDF) zaznamenaném na CD-ROM (dodaném). Umožní vám seznámit se s režimy pro pokročilé a konzultovat Návod na odstranění závad. VQT2M89

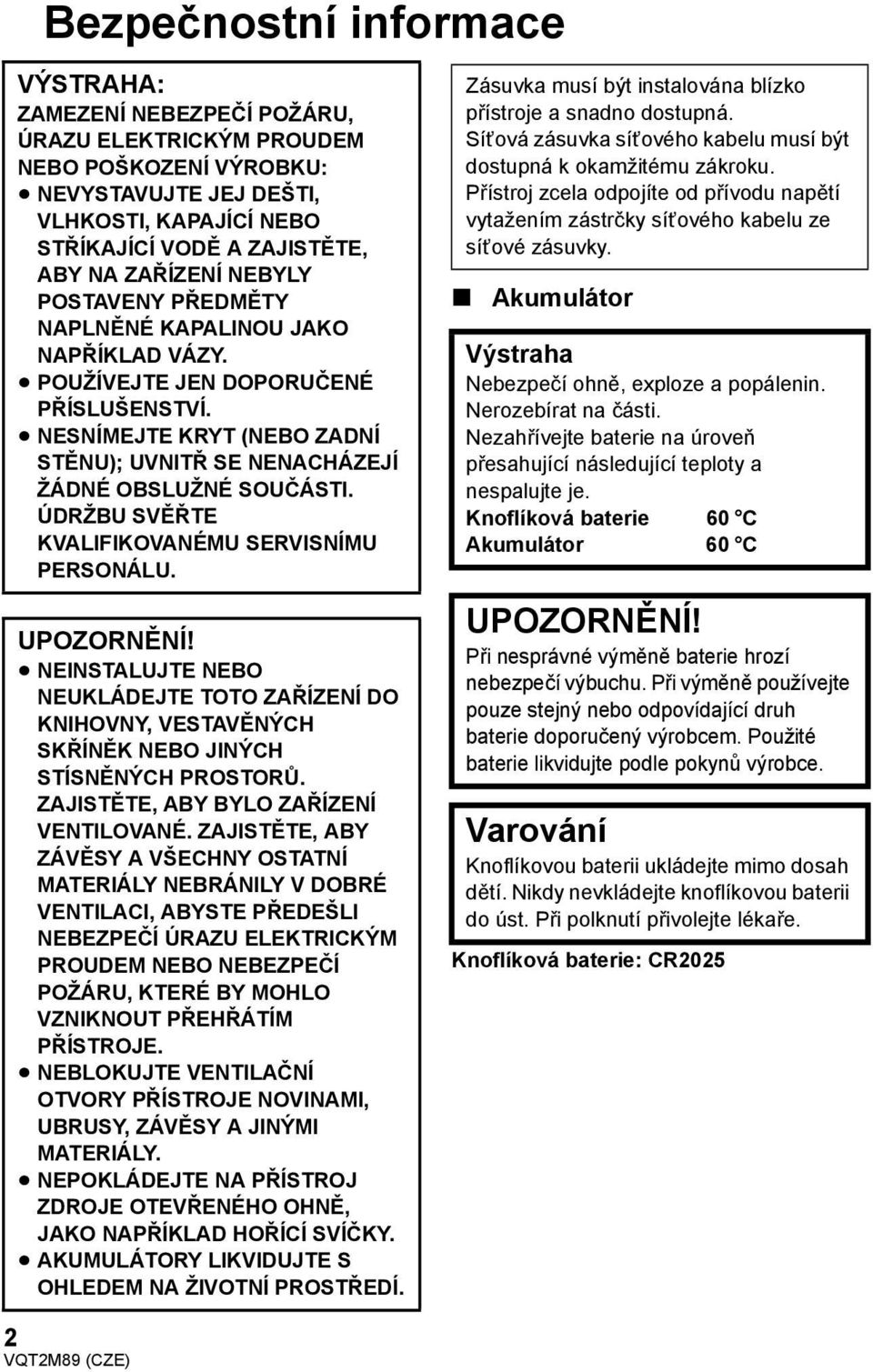

2 Bezpečnostní informace VÝSTRAHA: ZAMEZENÍ NEBEZPEČÍ POŽÁRU, ÚRAZU ELEKTRICKÝM PROUDEM NEBO POŠKOZENÍ VÝROBKU: NEVYSTAVUJTE JEJ DEŠTI, VLHKOSTI, KAPAJÍCÍ NEBO STŘÍKAJÍCÍ VODĚ A ZAJISTĚTE, ABY NA ZAŘÍZENÍ NEBYLY POSTAVENY PŘEDMĚTY NAPLNĚNÉ KAPALINOU JAKO NAPŘÍKLAD VÁZY. POUŽÍVEJTE JEN DOPORUČENÉ PŘÍSLUŠENSTVÍ. NESNÍMEJTE KRYT (NEBO ZADNÍ STĚNU); UVNITŘ SE NENACHÁZEJÍ ŽÁDNÉ OBSLUŽNÉ SOUČÁSTI. ÚDRŽBU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU PERSONÁLU. UPOZORNĚNÍ! NEINSTALUJTE NEBO NEUKLÁDEJTE TOTO ZAŘÍZENÍ DO KNIHOVNY, VESTAVĚNÝCH SKŘÍNĚK NEBO JINÝCH STÍSNĚNÝCH PROSTORŮ. ZAJISTĚTE, ABY BYLO ZAŘÍZENÍ VENTILOVANÉ. ZAJISTĚTE, ABY ZÁVĚSY A VŠECHNY OSTATNÍ MATERIÁLY NEBRÁNILY V DOBRÉ VENTILACI, ABYSTE PŘEDEŠLI NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEBO NEBEZPEČÍ POŽÁRU, KTERÉ BY MOHLO VZNIKNOUT PŘEHŘÁTÍM PŘÍSTROJE. NEBLOKUJTE VENTILAČNÍ OTVORY PŘÍSTROJE NOVINAMI, UBRUSY, ZÁVĚSY A JINÝMI MATERIÁLY. NEPOKLÁDEJTE NA PŘÍSTROJ ZDROJE OTEVŘENÉHO OHNĚ, JAKO NAPŘÍKLAD HOŘÍCÍ SVÍČKY. AKUMULÁTORY LIKVIDUJTE S OHLEDEM NA ŽIVOTNÍ PROSTŘEDÍ. Zásuvka musí být instalována blízko přístroje a snadno dostupná. Síťová zásuvka síťového kabelu musí být dostupná k okamžitému zákroku. Přístroj zcela odpojíte od přívodu napětí vytažením zástrčky síťového kabelu ze síťové zásuvky. Akumulátor Výstraha Nebezpečí ohně, exploze a popálenin. Nerozebírat na části. Nezahřívejte baterie na úroveň přesahující následující teploty a nespalujte je. Knoflíková baterie 60 oc Akumulátor 60 oc UPOZORNĚNÍ! Při nesprávné výměně baterie hrozí nebezpečí výbuchu. Při výměně používejte pouze stejný nebo odpovídající druh baterie doporučený výrobcem. Použité baterie likvidujte podle pokynů výrobce. Varování Knoflíkovou baterii ukládejte mimo dosah dětí. Nikdy nevkládejte knoflíkovou baterii do úst. Při polknutí přivolejte lékaře. Knoflíková baterie: CR VQT2M89 (CZE)

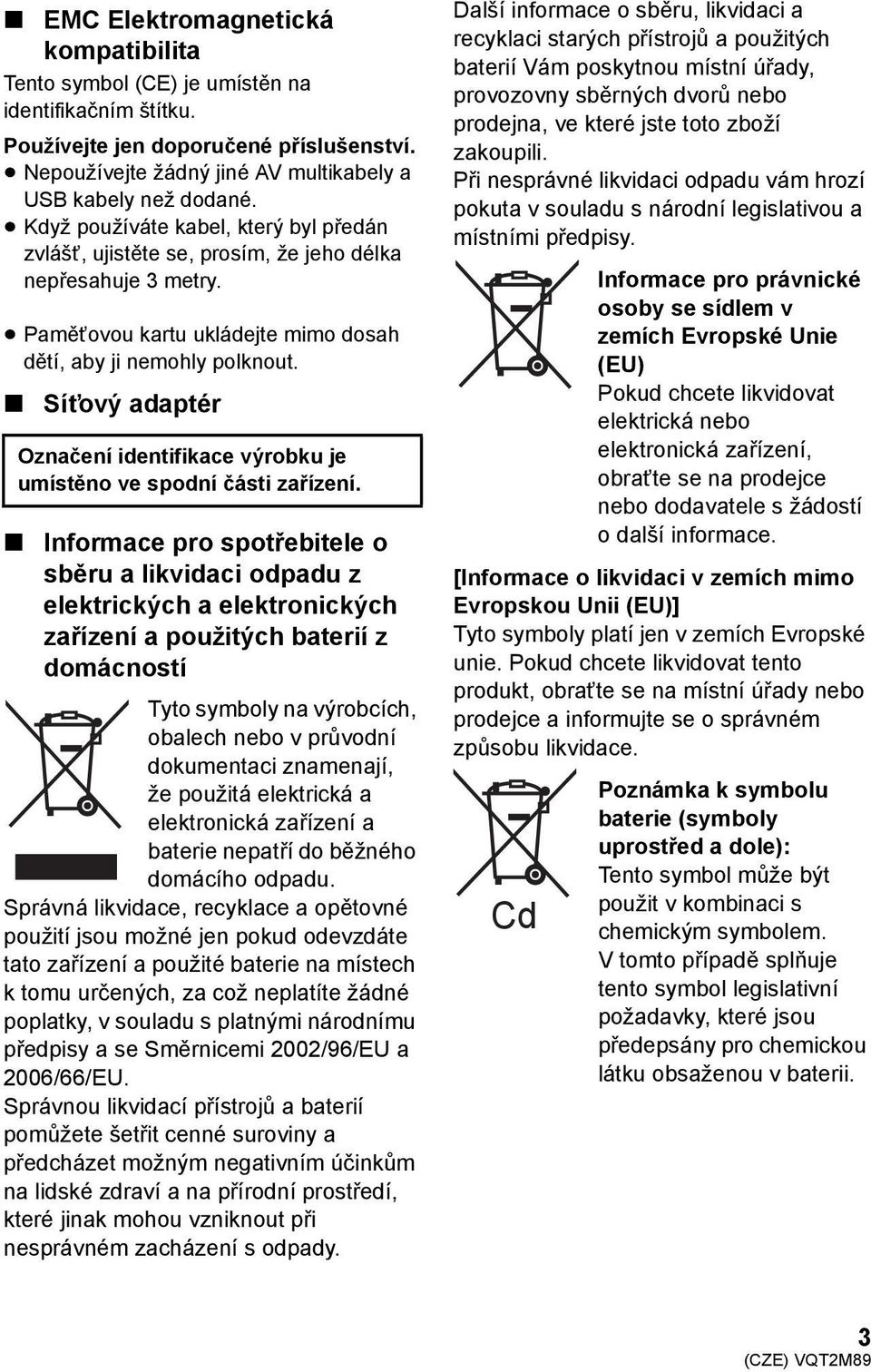

3 EMC Elektromagnetická kompatibilita Tento symbol (CE) je umístěn na identifikačním štítku. Používejte jen doporučené příslušenství. Nepoužívejte žádný jiné AV multikabely a USB kabely než dodané. Když používáte kabel, který byl předán zvlášť, ujistěte se, prosím, že jeho délka nepřesahuje 3 metry. Paměťovou kartu ukládejte mimo dosah dětí, aby ji nemohly polknout. Síťový adaptér Označení identifikace výrobku je umístěno ve spodní části zařízení. Informace pro spotřebitele o sběru a likvidaci odpadu z elektrických a elektronických zařízení a použitých baterií z domácností Tyto symboly na výrobcích, obalech nebo v průvodní dokumentaci znamenají, že použitá elektrická a elektronická zařízení a baterie nepatří do běžného domácího odpadu. Správná likvidace, recyklace a opětovné použití jsou možné jen pokud odevzdáte tato zařízení a použité baterie na místech k tomu určených, za což neplatíte žádné poplatky, v souladu s platnými národnímu předpisy a se Směrnicemi 2002/96/EU a 2006/66/EU. Správnou likvidací přístrojů a baterií pomůžete šetřit cenné suroviny a předcházet možným negativním účinkům na lidské zdraví a na přírodní prostředí, které jinak mohou vzniknout při nesprávném zacházení s odpady. Další informace o sběru, likvidaci a recyklaci starých přístrojů a použitých baterií Vám poskytnou místní úřady, provozovny sběrných dvorů nebo prodejna, ve které jste toto zboží zakoupili. Při nesprávné likvidaci odpadu vám hrozí pokuta v souladu s národní legislativou a místními předpisy. Informace pro právnické osoby se sídlem v zemích Evropské Unie (EU) Pokud chcete likvidovat elektrická nebo elektronická zařízení, obraťte se na prodejce nebo dodavatele s žádostí o další informace. [Informace o likvidaci v zemích mimo Evropskou Unii (EU)] Tyto symboly platí jen v zemích Evropské unie. Pokud chcete likvidovat tento produkt, obraťte se na místní úřady nebo prodejce a informujte se o správném způsobu likvidace. Poznámka k symbolu baterie (symboly uprostřed a dole): Tento symbol může být použit v kombinaci s Cd chemickým symbolem. V tomto případě splňuje tento symbol legislativní požadavky, které jsou předepsány pro chemickou látku obsaženou v baterii. 3 (CZE) VQT2M89

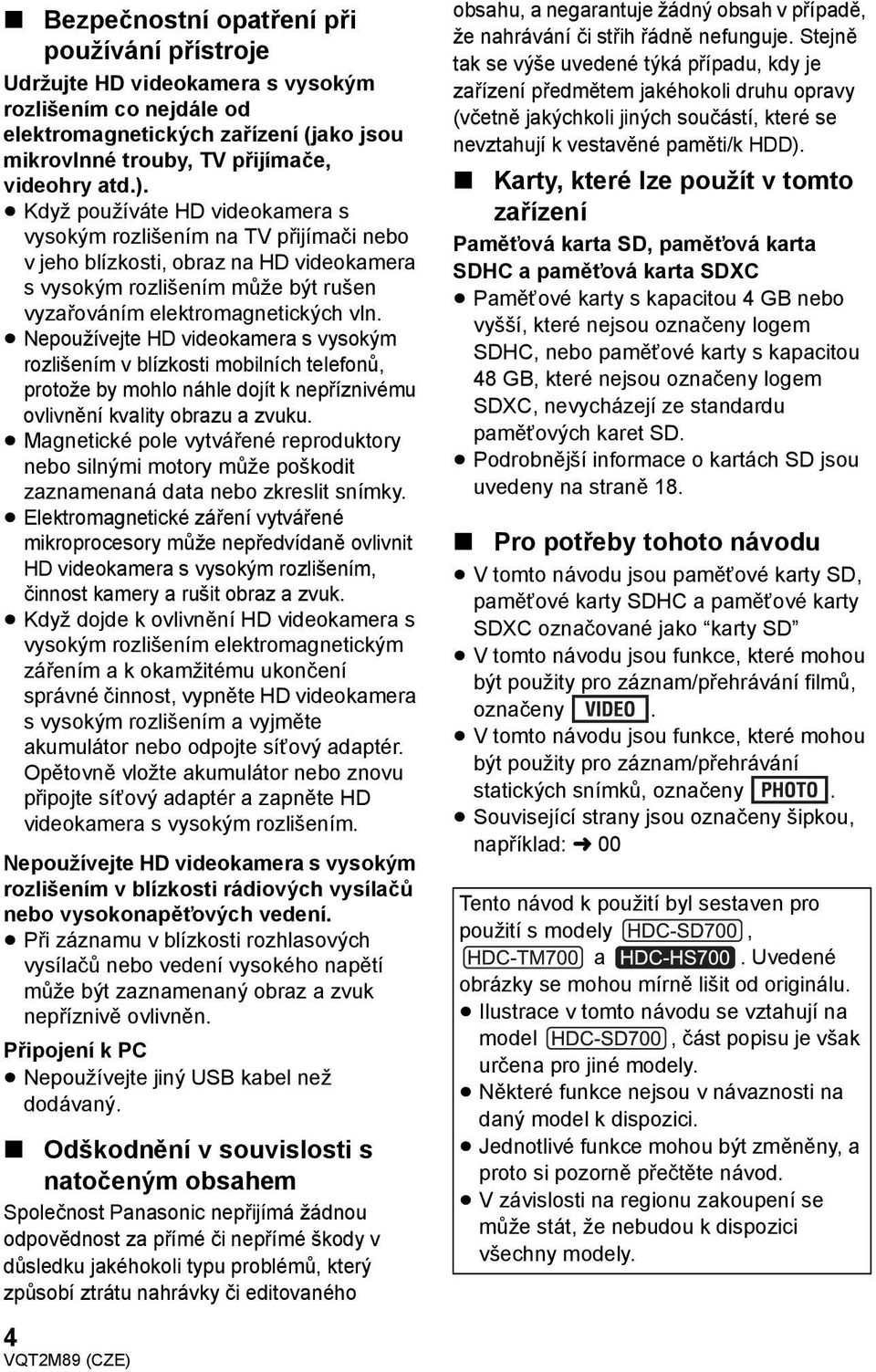

4 Bezpečnostní opatření při používání přístroje Udržujte HD videokamera s vysokým rozlišením co nejdále od elektromagnetických zařízení (jako jsou mikrovlnné trouby, TV přijímače, videohry atd.). Když používáte HD videokamera s vysokým rozlišením na TV přijímači nebo v jeho blízkosti, obraz na HD videokamera s vysokým rozlišením může být rušen vyzařováním elektromagnetických vln. Nepoužívejte HD videokamera s vysokým rozlišením v blízkosti mobilních telefonů, protože by mohlo náhle dojít k nepříznivému ovlivnění kvality obrazu a zvuku. Magnetické pole vytvářené reproduktory nebo silnými motory může poškodit zaznamenaná data nebo zkreslit snímky. Elektromagnetické záření vytvářené mikroprocesory může nepředvídaně ovlivnit HD videokamera s vysokým rozlišením, činnost kamery a rušit obraz a zvuk. Když dojde k ovlivnění HD videokamera s vysokým rozlišením elektromagnetickým zářením a k okamžitému ukončení správné činnost, vypněte HD videokamera s vysokým rozlišením a vyjměte akumulátor nebo odpojte síťový adaptér. Opětovně vložte akumulátor nebo znovu připojte síťový adaptér a zapněte HD videokamera s vysokým rozlišením. Nepoužívejte HD videokamera s vysokým rozlišením v blízkosti rádiových vysílačů nebo vysokonapěťových vedení. Při záznamu v blízkosti rozhlasových vysílačů nebo vedení vysokého napětí může být zaznamenaný obraz a zvuk nepříznivě ovlivněn. Připojení k PC Nepoužívejte jiný USB kabel než dodávaný. Odškodnění v souvislosti s natočeným obsahem Společnost Panasonic nepřijímá žádnou odpovědnost za přímé či nepřímé škody v důsledku jakéhokoli typu problémů, který způsobí ztrátu nahrávky či editovaného 4 VQT2M89 (CZE) obsahu, a negarantuje žádný obsah v případě, že nahrávání či střih řádně nefunguje. Stejně tak se výše uvedené týká případu, kdy je zařízení předmětem jakéhokoli druhu opravy (včetně jakýchkoli jiných součástí, které se nevztahují k vestavěné paměti/k HDD). Karty, které lze použít v tomto zařízení Paměťová karta SD, paměťová karta SDHC a paměťová karta SDXC Paměťové karty s kapacitou 4 GB nebo vyšší, které nejsou označeny logem SDHC, nebo paměťové karty s kapacitou 48 GB, které nejsou označeny logem SDXC, nevycházejí ze standardu paměťových karet SD. Podrobnější informace o kartách SD jsou uvedeny na straně 18. Pro potřeby tohoto návodu V tomto návodu jsou paměťové karty SD, paměťové karty SDHC a paměťové karty SDXC označované jako karty SD V tomto návodu jsou funkce, které mohou být použity pro záznam/přehrávání filmů, označeny. V tomto návodu jsou funkce, které mohou být použity pro záznam/přehrávání statických snímků, označeny. Související strany jsou označeny šipkou, například: l 00 Tento návod k použití byl sestaven pro použití s modely, a. Uvedené obrázky se mohou mírně lišit od originálu. Ilustrace v tomto návodu se vztahují na model, část popisu je však určena pro jiné modely. Některé funkce nejsou v návaznosti na daný model k dispozici. Jednotlivé funkce mohou být změněny, a proto si pozorně přečtěte návod. V závislosti na regionu zakoupení se může stát, že nebudou k dispozici všechny modely.

5 Obsah Bezpečnostní informace... 2 Příslušenství... 6 Příprava Před použitím [1] Popis a použití jednotlivých součástí... 7 [HDC-SD700]/[HDC-TM700]... 7 [HDC-HS700] Nastavení [1] Elektrické napájení Nabíjení akumulátoru Vložení/Vyjmutí akumulátoru Doba nabíjení a doba záznamu Připojení k síťové zásuvce [2] Záznam na kartu Karty, které lze použít v tomto zařízení Vložení/vyjmutí karty SD [3] Zapnutí/vypnutí zařízení Zapnutí a vypnutí napájení prostřednictvím tlačítka napájení Zapnutí a vypnutí napájení prostřednictvím LCD monitoru/ hledáčku [4] Volba režimu [5] Nastavení LCD monitoru/ hledáčku Používání dotykového displeje Nastavení hledáčku [6] Nastavení data a času Základní použití Záznam/Přehrávání [1] Volba média pro záznam [HDC-TM700/HDC-HS700] [2] Filmový záznam [3] Snímání statických snímků [4] Inteligentní automatický režim [5] Přehrávání filmu/statických snímků Nastavení [1] Používání menu Volba jazyka Pokročilé použití Záznam (Pokročilý) [1] Funkce zoomového přiblížení/ vzdálení Režim zoomu Zoom s použitím multifunkčního kroužku Extra optický zoom [2] Funkce optického stabilizátoru obrazu Úpravy [1] Vymazání scén/statických snímků [2] Formátování S televizorem [1] Prohlížení videa/snímků na vašem TV Ostatní Technické údaje Autorská práva Přečtení návodu k použití (ve formátu PDF) Ostatní Pokročilé použití Základní použití Příprava 5 (CZE) VQT2M89

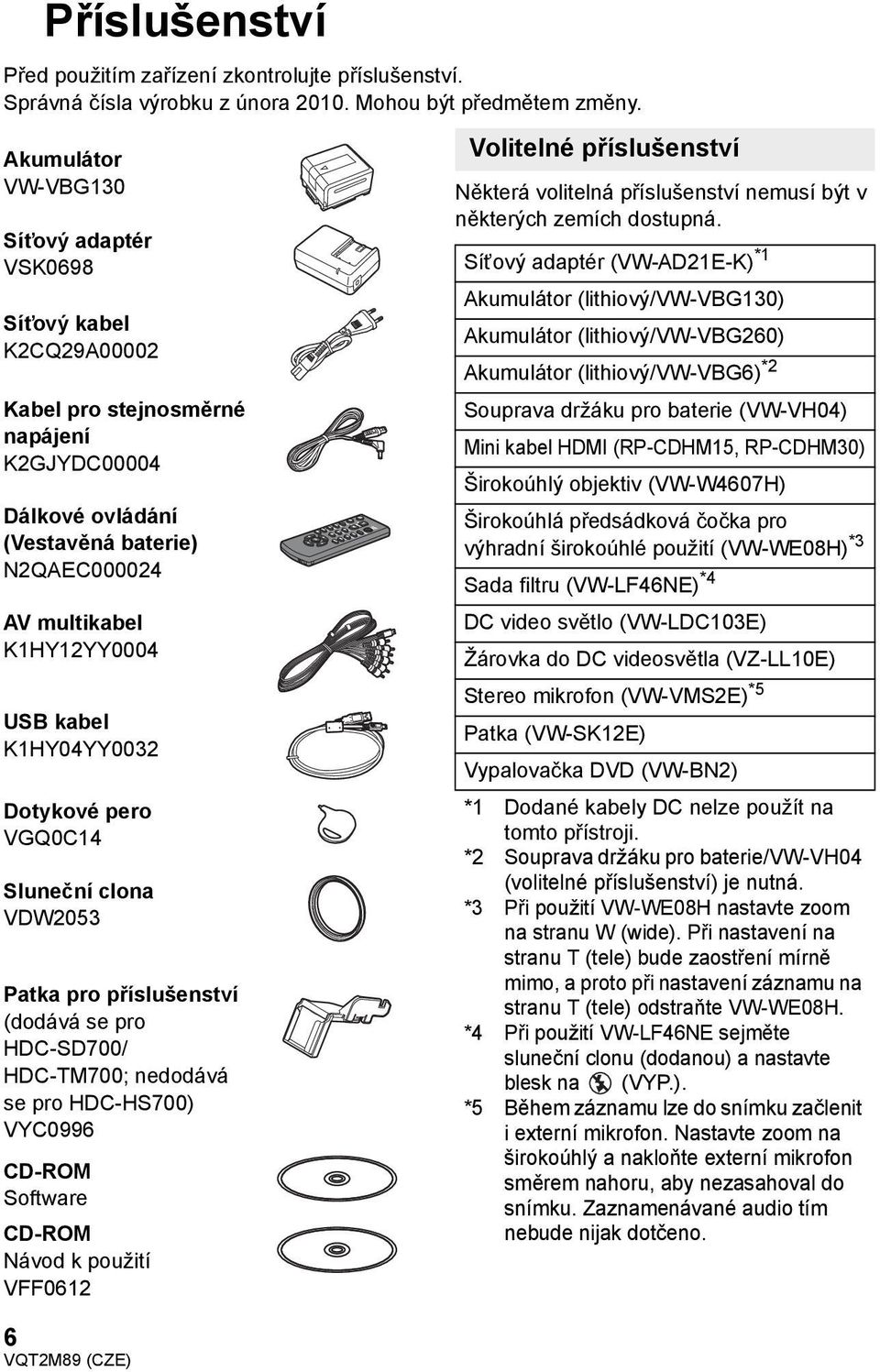

6 Příslušenství Před použitím zařízení zkontrolujte příslušenství. Správná čísla výrobku z února Mohou být předmětem změny. Akumulátor VW-VBG130 Síťový adaptér VSK0698 Síťový kabel K2CQ29A00002 Kabel pro stejnosměrné napájení K2GJYDC00004 Dálkové ovládání (Vestavěná baterie) N2QAEC AV multikabel K1HY12YY0004 USB kabel K1HY04YY0032 Dotykové pero VGQ0C14 Sluneční clona VDW2053 Patka pro příslušenství (dodává se pro HDC-SD700/ HDC-TM700; nedodává se pro HDC-HS700) VYC0996 CD-ROM Software CD-ROM Návod k použití VFF VQT2M89 (CZE) Volitelné příslušenství Některá volitelná příslušenství nemusí být v některých zemích dostupná. Síťový adaptér (VW-AD21E-K) *1 Akumulátor (lithiový/vw-vbg130) Akumulátor (lithiový/vw-vbg260) Akumulátor (lithiový/vw-vbg6) *2 Souprava držáku pro baterie (VW-VH04) Mini kabel HDMI (RP-CDHM15, RP-CDHM30) Širokoúhlý objektiv (VW-W4607H) Širokoúhlá předsádková čočka pro výhradní širokoúhlé použití (VW-WE08H) *3 Sada filtru (VW-LF46NE) *4 DC video světlo (VW-LDC103E) Žárovka do DC videosvětla (VZ-LL10E) Stereo mikrofon (VW-VMS2E) *5 Patka (VW-SK12E) Vypalovačka DVD (VW-BN2) *1 Dodané kabely DC nelze použít na tomto přístroji. *2 Souprava držáku pro baterie/vw-vh04 (volitelné příslušenství) je nutná. *3 Při použití VW-WE08H nastavte zoom na stranu W (wide). Při nastavení na stranu T (tele) bude zaostření mírně mimo, a proto při nastavení záznamu na stranu T (tele) odstraňte VW-WE08H. *4 Při použití VW-LF46NE sejměte sluneční clonu (dodanou) a nastavte blesk na (VYP.). *5 Během záznamu lze do snímku začlenit i externí mikrofon. Nastavte zoom na širokoúhlý a nakloňte externí mikrofon směrem nahoru, aby nezasahoval do snímku. Zaznamenávané audio tím nebude nijak dotčeno.

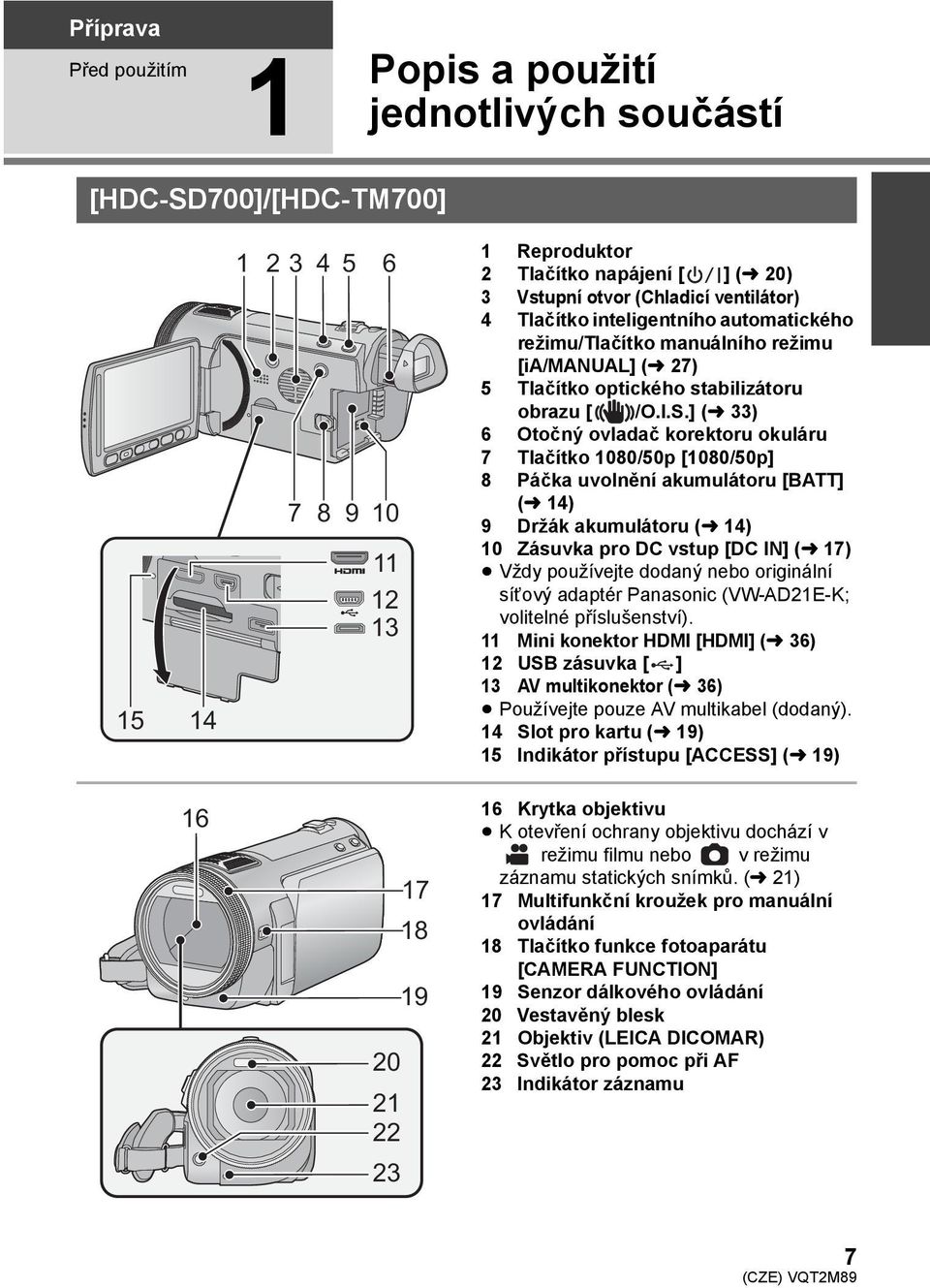

7 Příprava Před použitím 1 Popis a použití jednotlivých součástí [HDC-SD700]/[HDC-TM700] Reproduktor 2 Tlačítko napájení [ ] (l 20) 3 Vstupní otvor (Chladicí ventilátor) 4 Tlačítko inteligentního automatického režimu/tlačítko manuálního režimu [ia/manual] (l 27) 5 Tlačítko optického stabilizátoru obrazu [ /O.I.S.] (l 33) 6 Otočný ovladač korektoru okuláru 7 Tlačítko 1080/50p [1080/50p] 8 Páčka uvolnění akumulátoru [BATT] (l 14) 9 Držák akumulátoru (l 14) 10 Zásuvka pro DC vstup [DC IN] (l 17) Vždy používejte dodaný nebo originální síťový adaptér Panasonic (VW-AD21E-K; volitelné příslušenství). 11 Mini konektor HDMI [HDMI] (l 36) 12 USB zásuvka [ ] 13 AV multikonektor (l 36) Používejte pouze AV multikabel (dodaný). 14 Slot pro kartu (l 19) 15 Indikátor přístupu [ACCESS] (l 19) Krytka objektivu K otevření ochrany objektivu dochází v režimu filmu nebo v režimu záznamu statických snímků. (l 21) 17 Multifunkční kroužek pro manuální ovládání 18 Tlačítko funkce fotoaparátu [CAMERA FUNCTION] 19 Senzor dálkového ovládání 20 Vestavěný blesk 21 Objektiv (LEICA DICOMAR) 22 Světlo pro pomoc při AF 23 Indikátor záznamu 7 (CZE) VQT2M89

8 LCD monitor (Dotykový displej) (l 22) Monitor lze vyklopit až o 90o Monitor lze otočit až o 180o A směrem k objektivu nebo o 90o B směrem k hledáčku. Vzhledem k omezením vyplývajícím z výrobní technologie LCD displejů se mohou na displeji LCD monitoru objevit malé světlé nebo tmavé body. Nejedná se však o poruchu a tento jev nemá na zaznamenaný obraz žádný vliv. 25 Hledáček Vzhledem k omezením vyplývajícím z výrobní technologie LCD displejů se mohou na displeji hledáčku objevit malé světlé nebo tmavé body. Nejedná se však o poruchu a tento jev nemá na zaznamenaný obraz žádný vliv. 26 Tlačítko rychlého menu [Q.MENU] 27 Spouštěcí/zastavovací tlačítko podzáznamu Toto tlačítko funguje stejně jako spouštěcí/ zastavovací tlačítko záznamu. 28 Tlačítka zoomu (l 31) 29 Tlačítko menu [MENU] (l 30) 30 Tlačítko mazání [ ] (l 34) 31 Objímka stativu 31 8 VQT2M89 (CZE)

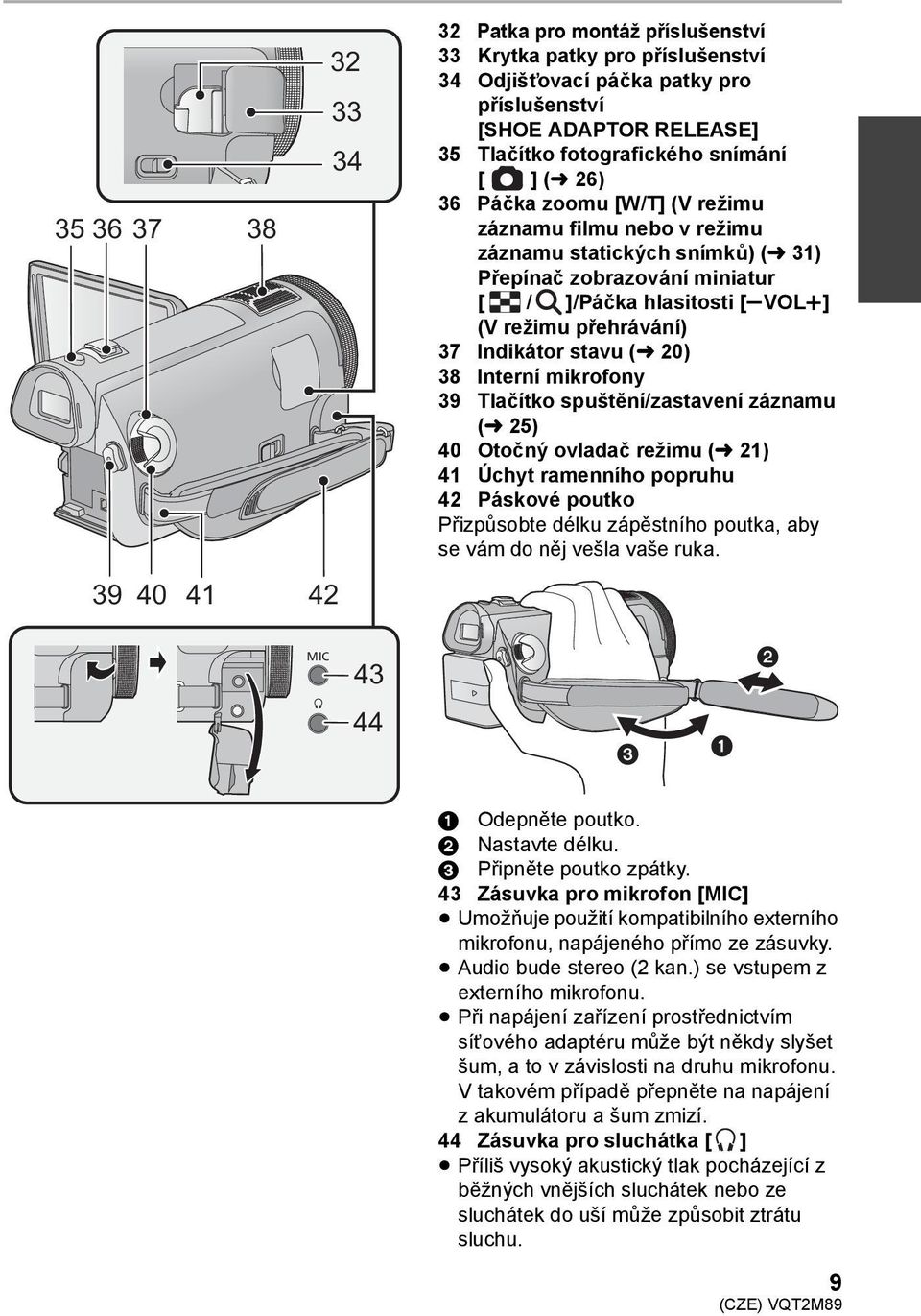

9 Patka pro montáž příslušenství 33 Krytka patky pro příslušenství 34 Odjišťovací páčka patky pro příslušenství [SHOE ADAPTOR RELEASE] 35 Tlačítko fotografického snímání [ ] (l 26) 36 Páčka zoomu [W/T] (V režimu záznamu filmu nebo v režimu záznamu statických snímků) (l 31) Přepínač zobrazování miniatur [ / ]/Páčka hlasitosti [svolr] (V režimu přehrávání) 37 Indikátor stavu (l 20) 38 Interní mikrofony 39 Tlačítko spuštění/zastavení záznamu (l 25) 40 Otočný ovladač režimu (l 21) 41 Úchyt ramenního popruhu 42 Páskové poutko Přizpůsobte délku zápěstního poutka, aby se vám do něj vešla vaše ruka MIC Odepněte poutko. 2 Nastavte délku. 3 Připněte poutko zpátky. 43 Zásuvka pro mikrofon [MIC] Umožňuje použití kompatibilního externího mikrofonu, napájeného přímo ze zásuvky. Audio bude stereo (2 kan.) se vstupem z externího mikrofonu. Při napájení zařízení prostřednictvím síťového adaptéru může být někdy slyšet šum, a to v závislosti na druhu mikrofonu. V takovém případě přepněte na napájení z akumulátoru a šum zmizí. 44 Zásuvka pro sluchátka [ ] Příliš vysoký akustický tlak pocházející z běžných vnějších sluchátek nebo ze sluchátek do uší může způsobit ztrátu sluchu. 9 (CZE) VQT2M89

10 [HDC-HS700] Reproduktor 2 Tlačítko napájení [ ] (l 20) 3 Vstupní otvor (Chladicí ventilátor) 4 Tlačítko inteligentního automatického režimu/tlačítko manuálního režimu [ia/manual] (l 27) 5 Tlačítko optického stabilizátoru obrazu [ /O.I.S.] (l 33) 6 Otočný ovladač korektoru okuláru 7 Tlačítko 1080/50p [1080/50p] 8 Páčka uvolnění akumulátoru [BATT] (l 14) 9 Držák akumulátoru (l 14) 10 Zásuvka pro DC vstup [DC IN] (l 17) Vždy používejte dodaný nebo originální síťový adaptér Panasonic (VW-AD21E-K; volitelné příslušenství). 11 Mini konektor HDMI [HDMI] (l 36) 12 USB zásuvka [ ] 13 AV multikonektor (l 36) Používejte pouze AV multikabel (dodaný). 14 Slot pro kartu (l 19) 15 Indikátor přístupu [ACCESS] (l 19) Krytka objektivu K otevření ochrany objektivu dochází v režimu filmu nebo v režimu záznamu statických snímků. (l 21) 17 Patka pro příslušenstv 18 Multifunkční kroužek pro manuální ovládání 19 Tlačítko funkce fotoaparátu [CAMERA FUNCTION] 20 Senzor dálkového ovládání 21 Vestavěný blesk 22 Objektiv (LEICA DICOMAR) 23 Světlo pro pomoc při AF 24 Indikátor záznamu 10 VQT2M89 (CZE)

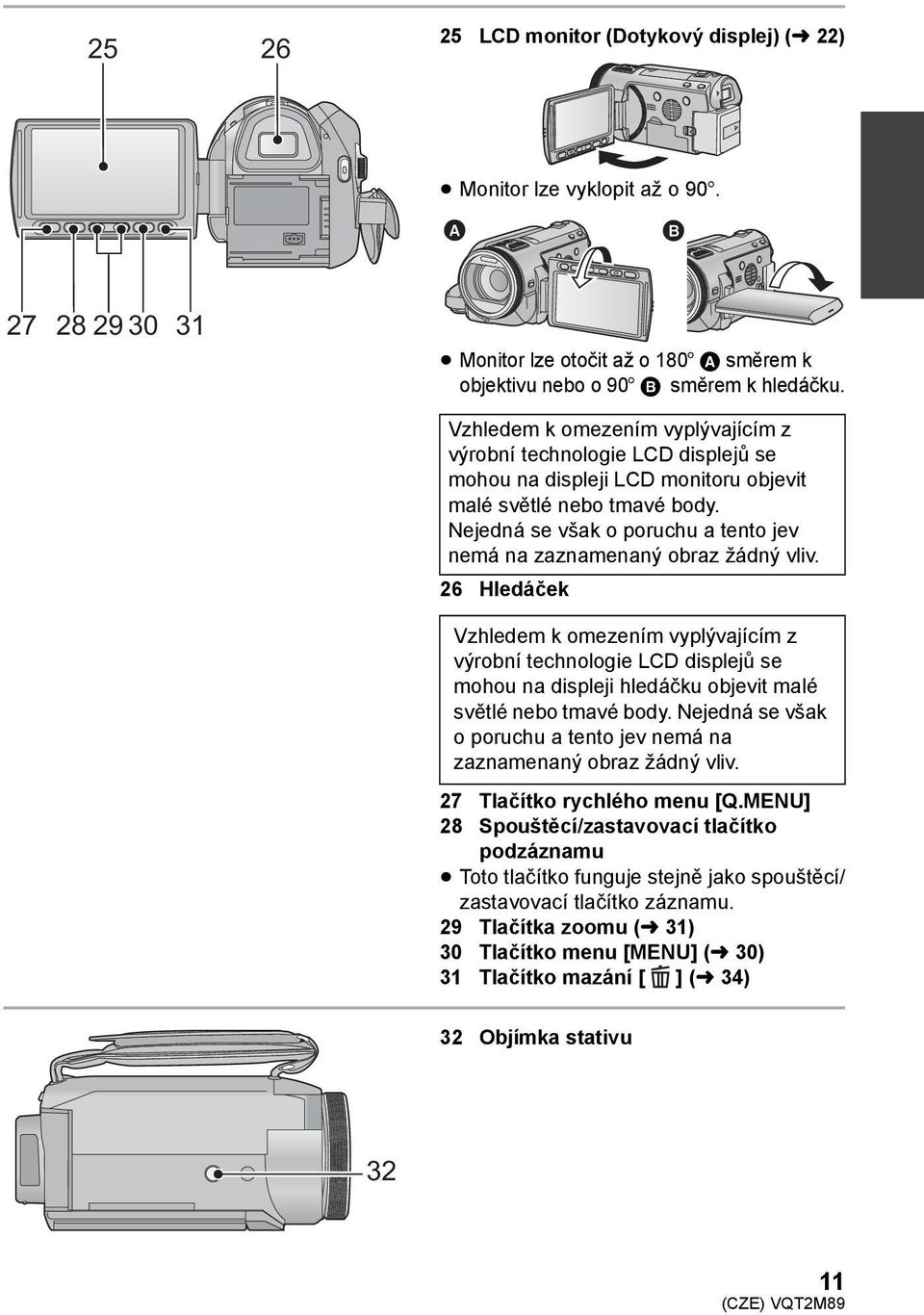

11 LCD monitor (Dotykový displej) (l 22) Monitor lze vyklopit až o 90o Monitor lze otočit až o 180o A směrem k objektivu nebo o 90o B směrem k hledáčku. Vzhledem k omezením vyplývajícím z výrobní technologie LCD displejů se mohou na displeji LCD monitoru objevit malé světlé nebo tmavé body. Nejedná se však o poruchu a tento jev nemá na zaznamenaný obraz žádný vliv. 26 Hledáček Vzhledem k omezením vyplývajícím z výrobní technologie LCD displejů se mohou na displeji hledáčku objevit malé světlé nebo tmavé body. Nejedná se však o poruchu a tento jev nemá na zaznamenaný obraz žádný vliv. 27 Tlačítko rychlého menu [Q.MENU] 28 Spouštěcí/zastavovací tlačítko podzáznamu Toto tlačítko funguje stejně jako spouštěcí/ zastavovací tlačítko záznamu. 29 Tlačítka zoomu (l 31) 30 Tlačítko menu [MENU] (l 30) 31 Tlačítko mazání [ ] (l 34) 32 Objímka stativu (CZE) VQT2M89

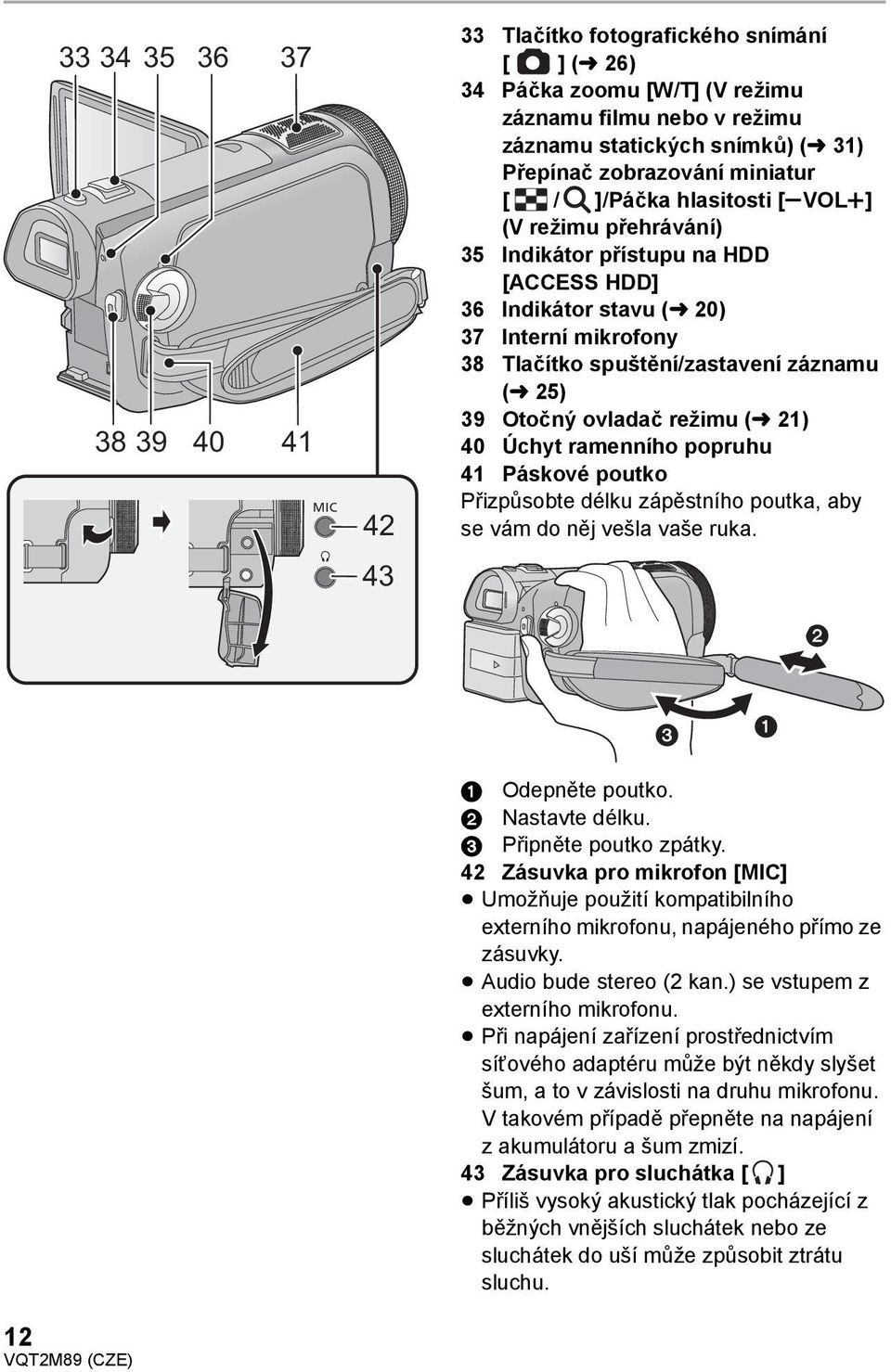

12 MIC Tlačítko fotografického snímání [ ] (l 26) 34 Páčka zoomu [W/T] (V režimu záznamu filmu nebo v režimu záznamu statických snímků) (l 31) Přepínač zobrazování miniatur [ / ]/Páčka hlasitosti [svolr] (V režimu přehrávání) 35 Indikátor přístupu na HDD [ACCESS HDD] 36 Indikátor stavu (l 20) 37 Interní mikrofony 38 Tlačítko spuštění/zastavení záznamu (l 25) 39 Otočný ovladač režimu (l 21) 40 Úchyt ramenního popruhu 41 Páskové poutko Přizpůsobte délku zápěstního poutka, aby se vám do něj vešla vaše ruka. 12 VQT2M89 (CZE) 1 Odepněte poutko. 2 Nastavte délku. 3 Připněte poutko zpátky. 42 Zásuvka pro mikrofon [MIC] Umožňuje použití kompatibilního externího mikrofonu, napájeného přímo ze zásuvky. Audio bude stereo (2 kan.) se vstupem z externího mikrofonu. Při napájení zařízení prostřednictvím síťového adaptéru může být někdy slyšet šum, a to v závislosti na druhu mikrofonu. V takovém případě přepněte na napájení z akumulátoru a šum zmizí. 43 Zásuvka pro sluchátka [ ] Příliš vysoký akustický tlak pocházející z běžných vnějších sluchátek nebo ze sluchátek do uší může způsobit ztrátu sluchu.

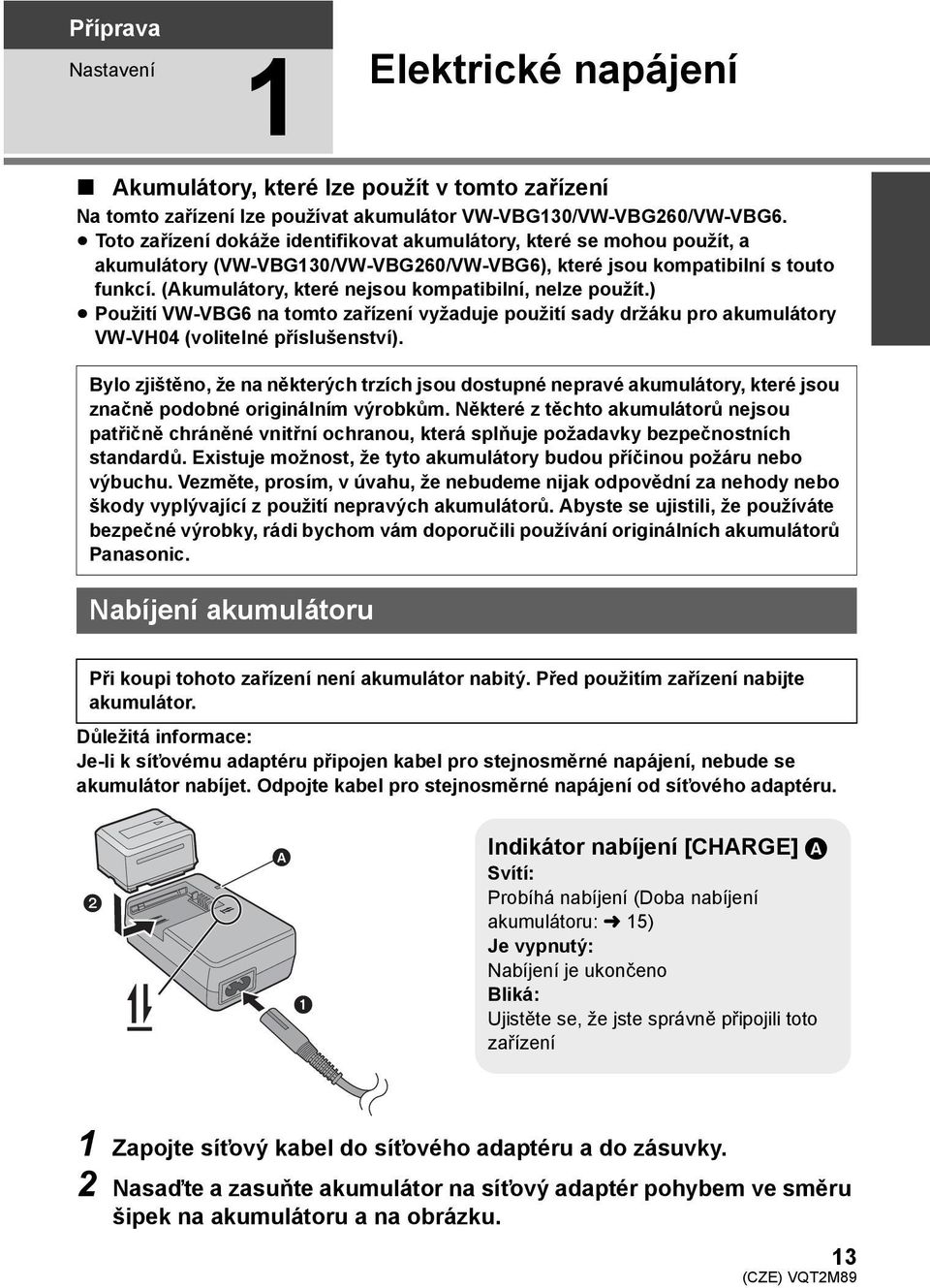

13 Příprava Nastavení 1 Elektrické napájení Akumulátory, které lze použít v tomto zařízení Na tomto zařízení lze používat akumulátor VW-VBG130/VW-VBG260/VW-VBG6. Toto zařízení dokáže identifikovat akumulátory, které se mohou použít, a akumulátory (VW-VBG130/VW-VBG260/VW-VBG6), které jsou kompatibilní s touto funkcí. (Akumulátory, které nejsou kompatibilní, nelze použít.) Použití VW-VBG6 na tomto zařízení vyžaduje použití sady držáku pro akumulátory VW-VH04 (volitelné příslušenství). Bylo zjištěno, že na některých trzích jsou dostupné nepravé akumulátory, které jsou značně podobné originálním výrobkům. Některé z těchto akumulátorů nejsou patřičně chráněné vnitřní ochranou, která splňuje požadavky bezpečnostních standardů. Existuje možnost, že tyto akumulátory budou příčinou požáru nebo výbuchu. Vezměte, prosím, v úvahu, že nebudeme nijak odpovědní za nehody nebo škody vyplývající z použití nepravých akumulátorů. Abyste se ujistili, že používáte bezpečné výrobky, rádi bychom vám doporučili používání originálních akumulátorů Panasonic. Nabíjení akumulátoru Při koupi tohoto zařízení není akumulátor nabitý. Před použitím zařízení nabijte akumulátor. Důležitá informace: Je-li k síťovému adaptéru připojen kabel pro stejnosměrné napájení, nebude se akumulátor nabíjet. Odpojte kabel pro stejnosměrné napájení od síťového adaptéru. Indikátor nabíjení [CHARGE] A Svítí: Probíhá nabíjení (Doba nabíjení akumulátoru: l 15) Je vypnutý: Nabíjení je ukončeno Bliká: Ujistěte se, že jste správně připojili toto zařízení 1 Zapojte síťový kabel do síťového adaptéru a do zásuvky. 2 Nasaďte a zasuňte akumulátor na síťový adaptér pohybem ve směru šipek na akumulátoru a na obrázku. 13 (CZE) VQT2M89

14 Doporučujeme používat akumulátory Panasonic. (l 6, 15, 16) Při používání jiných akumulátorů nemůžeme zaručit kvalitní funkci tohoto výrobku. Nezahřívejte ani nevystavujte plamenům. Nenechávejte akumulátor(y) v automobilu, který je delší dobu vystaven přímému slunečnímu světlu se zavřenými dveřmi a okny. Vložení/Vyjmutí akumulátoru Proveďte instalaci akumulátoru jeho vložením ve směru znázorněném na obrázku. A Vložte akumulátor až do jeho kliknutí a zajištění. Vyjmutí akumulátoru Ujistěte se, že přidržíte stisknuté tlačítko napájení až do zhasnutí indikátoru stavu. Poté vyložte akumulátor tak, že přidržíte zařízení, abyste zabránili jeho pádu. Posuňte páčku uvolnění akumulátoru ve směru naznačeném šipkou a po odjištění akumulátor vyjměte. BATT UPOZORNĚNÍ! Při nesprávné výměně baterie hrozí nebezpečí výbuchu. Při výměně používejte pouze stejný nebo odpovídající druh baterie doporučený výrobcem. Použité baterie likvidujte podle pokynů výrobce. 14 VQT2M89 (CZE)

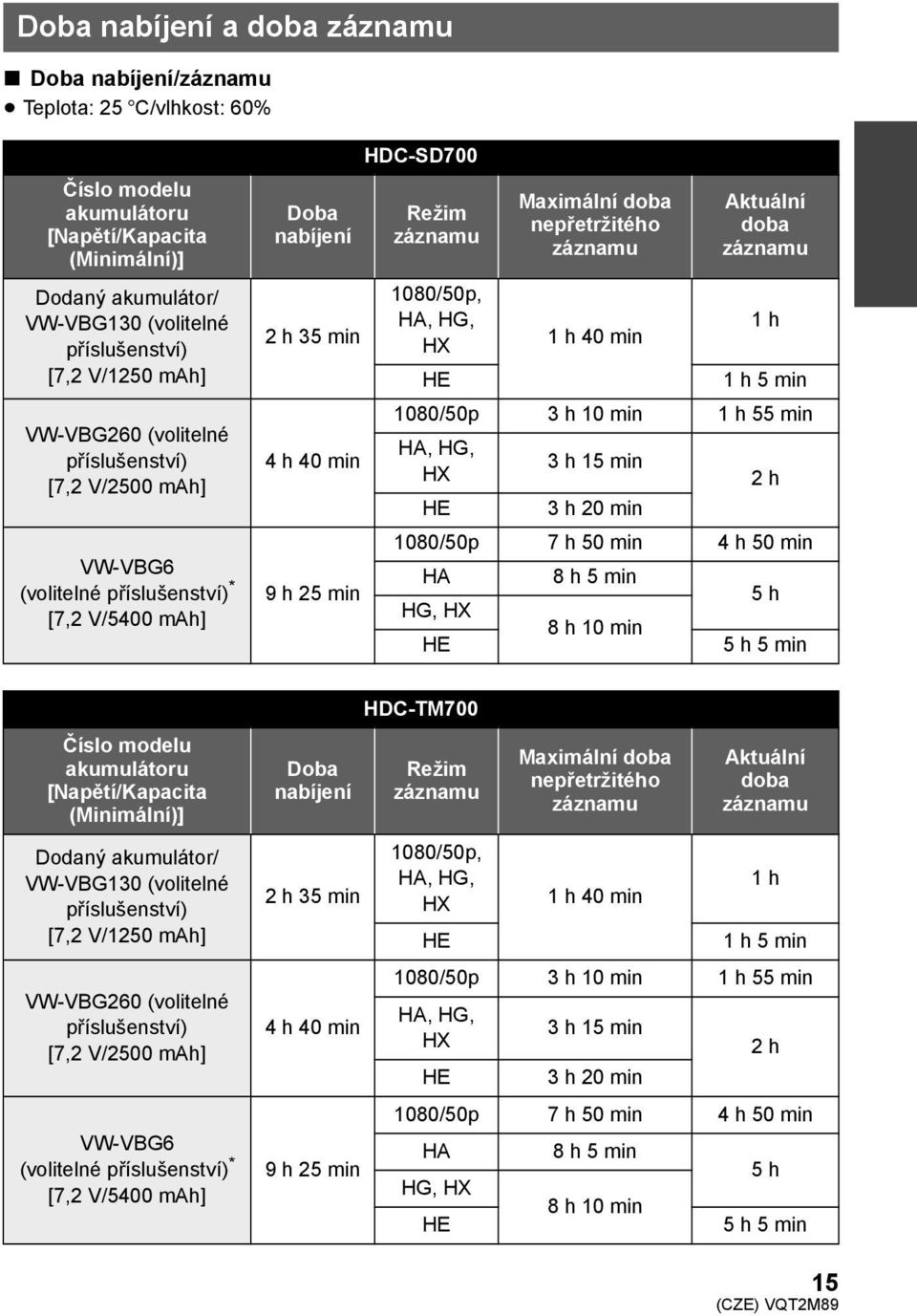

15 Doba nabíjení a doba záznamu Doba nabíjení/záznamu Teplota: 25 oc/vlhkost: 60% Číslo modelu akumulátoru [Napětí/Kapacita (Minimální)] Dodaný akumulátor/ VW-VBG130 (volitelné příslušenství) [7,2 V/1250 mah] VW-VBG260 (volitelné příslušenství) [7,2 V/2500 mah] VW-VBG6 (volitelné příslušenství) * [7,2 V/5400 mah] Doba nabíjení 2h35min 4h40min 9h25min HDC-SD700 Režim záznamu 1080/50p, HA, HG, HX HE Maximální doba nepřetržitého záznamu 1h40min Aktuální doba záznamu 1h 1h5min 1080/50p 3 h 10 min 1 h 55 min HA, HG, 3h15min HX 2h HE 3h20min 1080/50p 7 h 50 min 4 h 50 min HA 8h5min 5h HG, HX 8h10min HE 5h5min Číslo modelu akumulátoru [Napětí/Kapacita (Minimální)] Dodaný akumulátor/ VW-VBG130 (volitelné příslušenství) [7,2 V/1250 mah] VW-VBG260 (volitelné příslušenství) [7,2 V/2500 mah] VW-VBG6 (volitelné příslušenství) * [7,2 V/5400 mah] Doba nabíjení 2h35min 4h40min 9h25min HDC-TM700 Režim záznamu 1080/50p, HA, HG, HX HE Maximální doba nepřetržitého záznamu 1h40min Aktuální doba záznamu 1h 1h5min 1080/50p 3 h 10 min 1 h 55 min HA, HG, 3h15min HX 2h HE 3h20min 1080/50p 7 h 50 min 4 h 50 min HA 8h5min 5h HG, HX 8h10min HE 5h5min 15 (CZE) VQT2M89

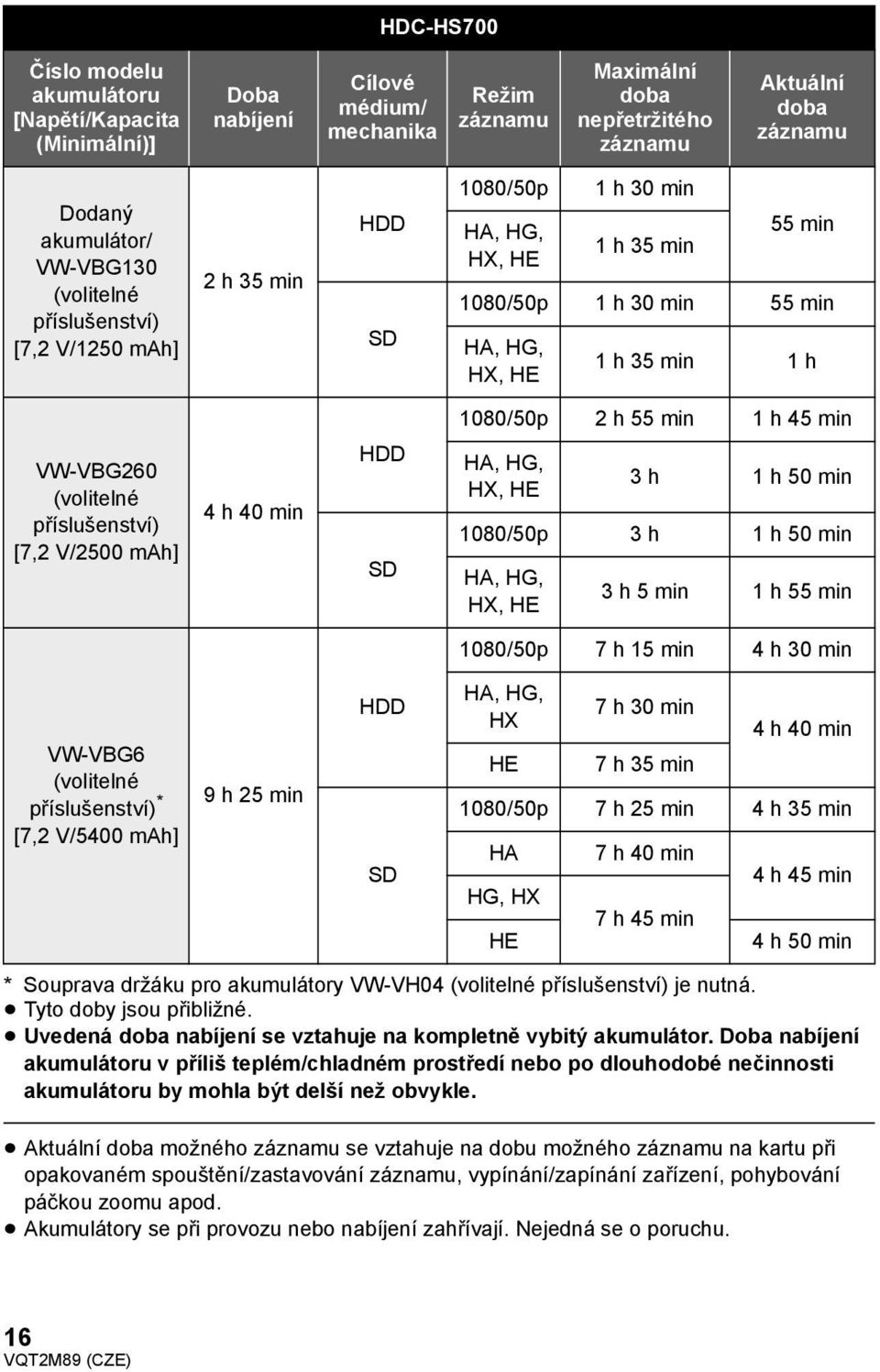

16 HDC-HS700 Číslo modelu akumulátoru [Napětí/Kapacita (Minimální)] Doba nabíjení Cílové médium/ mechanika Režim záznamu Maximální doba nepřetržitého záznamu Aktuální doba záznamu Dodaný akumulátor/ VW-VBG130 (volitelné příslušenství) [7,2 V/1250 mah] 2h35min HDD SD 1080/50p 1 h 30 min HA, HG, HX, HE 1h35min 55 min 1080/50p 1 h 30 min 55 min HA, HG, HX, HE 1h35min 1h 1080/50p 2 h 55 min 1 h 45 min VW-VBG260 (volitelné příslušenství) [7,2 V/2500 mah] 4h40min HDD SD HA, HG, HX, HE 3h 1h50min 1080/50p 3 h 1 h 50 min HA, HG, HX, HE 3h5min 1h55min 1080/50p 7 h 15 min 4 h 30 min VW-VBG6 (volitelné příslušenství) * [7,2 V/5400 mah] 9h25min HDD SD HA, HG, HX HE 7h30min 7 h 35 min 4h40min 1080/50p 7 h 25 min 4 h 35 min HA HG, HX HE 7 h 40 min 7h45min 4h45min 4h50min * Souprava držáku pro akumulátory VW-VH04 (volitelné příslušenství) je nutná. Tyto doby jsou přibližné. Uvedená doba nabíjení se vztahuje na kompletně vybitý akumulátor. Doba nabíjení akumulátoru v příliš teplém/chladném prostředí nebo po dlouhodobé nečinnosti akumulátoru by mohla být delší než obvykle. Aktuální doba možného záznamu se vztahuje na dobu možného záznamu na kartu při opakovaném spouštění/zastavování záznamu, vypínání/zapínání zařízení, pohybování páčkou zoomu apod. Akumulátory se při provozu nebo nabíjení zahřívají. Nejedná se o poruchu. 16 VQT2M89 (CZE)

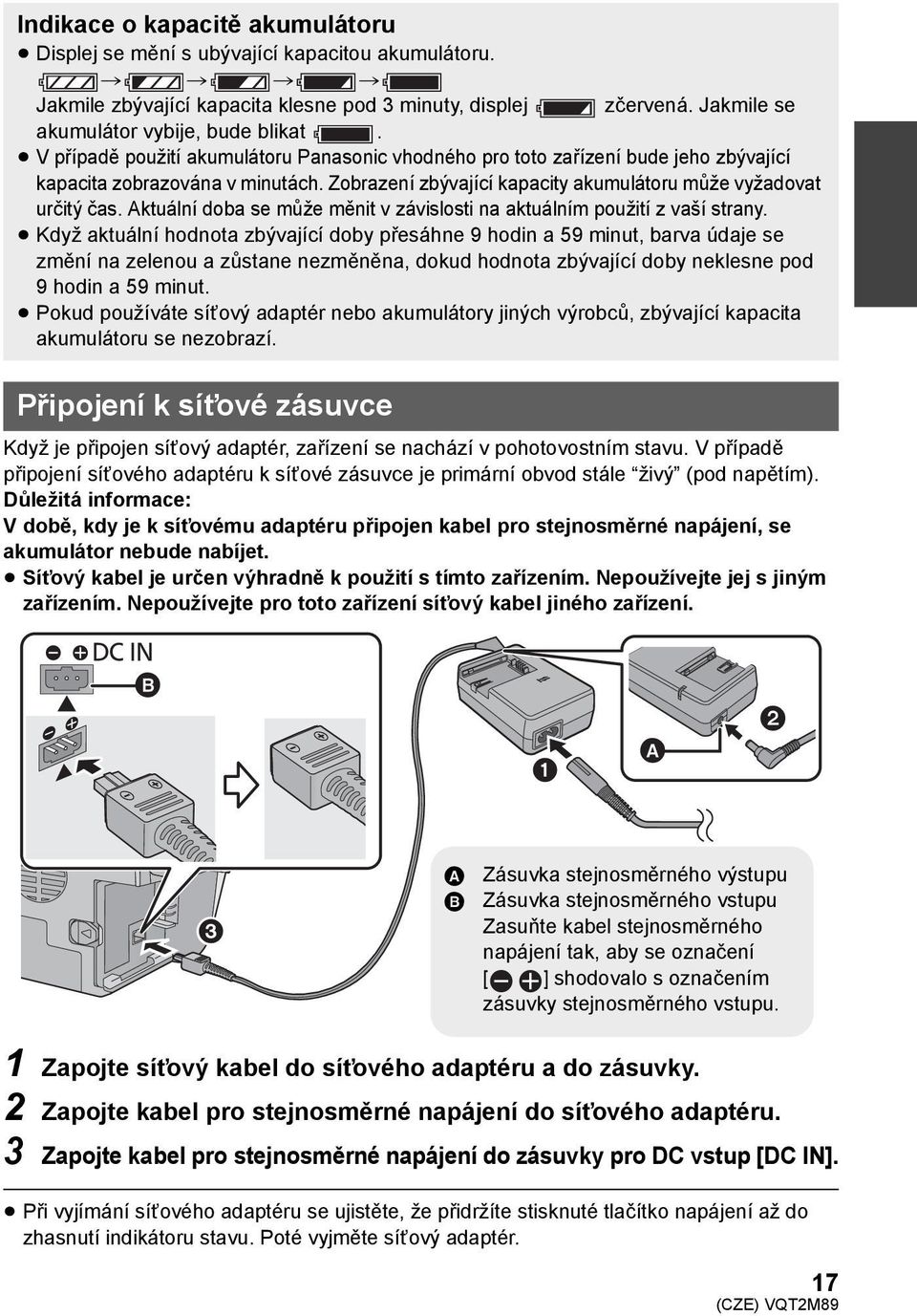

17 Indikace o kapacitě akumulátoru Displej se mění s ubývající kapacitou akumulátoru. # # # # Jakmile zbývající kapacita klesne pod 3 minuty, displej zčervená. Jakmile se akumulátor vybije, bude blikat. V případě použití akumulátoru Panasonic vhodného pro toto zařízení bude jeho zbývající kapacita zobrazována v minutách. Zobrazení zbývající kapacity akumulátoru může vyžadovat určitý čas. Aktuální doba se může měnit v závislosti na aktuálním použití z vaší strany. Když aktuální hodnota zbývající doby přesáhne 9 hodin a 59 minut, barva údaje se změní na zelenou a zůstane nezměněna, dokud hodnota zbývající doby neklesne pod 9 hodin a 59 minut. Pokud používáte síťový adaptér nebo akumulátory jiných výrobců, zbývající kapacita akumulátoru se nezobrazí. Připojení k síťové zásuvce Když je připojen síťový adaptér, zařízení se nachází v pohotovostním stavu. V případě připojení síťového adaptéru k síťové zásuvce je primární obvod stále živý (pod napětím). Důležitá informace: V době, kdy je k síťovému adaptéru připojen kabel pro stejnosměrné napájení, se akumulátor nebude nabíjet. Síťový kabel je určen výhradně k použití s tímto zařízením. Nepoužívejte jej s jiným zařízením. Nepoužívejte pro toto zařízení síťový kabel jiného zařízení. DC IN A B Zásuvka stejnosměrného výstupu Zásuvka stejnosměrného vstupu Zasuňte kabel stejnosměrného napájení tak, aby se označení [ ] shodovalo s označením zásuvky stejnosměrného vstupu. 1 Zapojte síťový kabel do síťového adaptéru a do zásuvky. 2 Zapojte kabel pro stejnosměrné napájení do síťového adaptéru. 3 Zapojte kabel pro stejnosměrné napájení do zásuvky pro DC vstup [DC IN]. Při vyjímání síťového adaptéru se ujistěte, že přidržíte stisknuté tlačítko napájení až do zhasnutí indikátoru stavu. Poté vyjměte síťový adaptér. 17 (CZE) VQT2M89

18 Příprava Nastavení 2 Záznam na kartu Toto zařízení může zaznamenávat statické snímky nebo filmy na kartu SD, do vestavěné paměti nebo na HDD. Ohledně záznamu na kartu si přečtěte následující informace. Toto zařízení (zařízení kompatibilní s SDXC) je kompatibilní s paměťovými kartami SD, s paměťovými kartami SDHC a paměťovými kartami SDXC. Při použití paměťové karty SDHC/paměťové karty SDXC na jiném zařízení zkontrolujte, zda je kompatibilní s těmito paměťovými kartami. Karty, které lze použít v tomto zařízení Pro záznam filmů používejte paměťové karty SD vyhovující Class 4 nebo vyšší SD Speed Class Rating*. Typ karty Kapacita Filmový záznam Paměťová karta SD Paměťová karta SDHC Paměťová karta SDXC 8 MB/16 MB Nemůže být použit. 32 MB/64 MB/ 128 MB/256 MB 512MB/1GB/2GB 4GB/6GB/8GB/ 12 GB/16 GB/ Může být použito. 24 GB/32 GB 48 GB/64 GB Nemůže být zaručen během činnosti. V závislosti na SD kartě, kterou používáte, může dojít k náhlému zastavení během filmového záznamu. * SD Speed Class Rating je standardní rychlostí pro následné zápsiy. Záznam statických snímků Může být použito. Potvrďte si, prosím, nejnovější informace o paměťových kartách SD/paměťových kartách SDHC/paměťových kartách SDXC, které lze používat pro záznam filmu, na následující internetové stránce: (Tato internetová stránka je k dispozici pouze v angličtině.) Paměťové karty s kapacitou 4 GB nebo vyšší, které nejsou označeny logem SDHC, nebo paměťové karty s kapacitou 48 GB, které nejsou označeny logem SDXC, nevycházejí ze standardu paměťových karet SD. Když se přepínač ochrany proti zápisu A na kartě SD nachází v poloze odpovídající 32 jejímu uzamčení, nelze na ni zaznamenávat, mazat z ní záznamy ani je upravovat. Paměťovou kartu ukládejte mimo dosah dětí, aby ji nemohly polknout. 18 VQT2M89 (CZE)

19 Vložení/vyjmutí karty SD Při použití karty SD, která není od firmy Panasonic nebo byla předtím použita v jiném zařízení, tuto kartu před jejím prvním použitím v tomto zařízení naformátujte. Při formátování karty SD budou všechna zaznamenaná data vymazána. Po vymazání dat již jejich obnova nebude možná. Upozornění: Zkontrolujte, zda zhasnul indikátor. Indikátor přístupu [ACCESS] A Během přístupu tohoto zařízení na kartu SD nebo do vestavěné paměti je rozsvícen indikátor přístupu. 1 Otevřete LCD monitor. 2 Otevřete kryt slotu pro kartu SD/ kryt zásuvky a vložte (vyjměte) kartu SD do (ze) slotu pro kartu. Obraťte stranu se štítkem B ve směru zobrazeném na ilustraci a zasuňte ji rovně, až na doraz. Při vyjímání karty SD zatlačte na její střed a vytáhněte ji rovně ven. 3 Bezpečně zavřete kryt slotu pro kartu SD/kryt zásuvky. Bezpečně jej zavřete, dokud neuslyšíte cvaknutí. Nedotýkejte se kontaktů na zadní straně karty SD. Nevystavujte kartu SD silným nárazům, ohýbání nebo pádu. Působením elektrického šumu, statické elektřiny nebo v důsledku závady tohoto zařízení nebo SD karty se mohou data na ní uložená poškodit nebo smazat. Když je rozsvícen indikátor přístupu na kartu: jnevyjímejte kartu SD jvypněte zařízení jnezasouvejte a nevyjímejte kabel pro USB připojení jnevystavujte zařízení vibracím nebo nárazům Provedení výše uvedených úkonů při rozsvíceném indikátoru může způsobit poškození dat/karty SD nebo tohoto zařízení. Nevystavujte kontakty karty SD účinkům vody, nečistot ani prachu. Nepokládejte karty SD na následující místa: jna přímém slunečním světle. jve velmi prašném nebo vlhkém prostředí. jv blízkosti zdrojů tepla. jv místech, kde může docházet k výrazným rozdílům teplot (na povrchu se může srazit vlhkost). jkde jsou vystaveny elektrickému nebo elektromagnetickému poli. Nepoužívané karty SD vraťte do jejich obalů; tím je chráníte. Viz Návod k použití (PDF formát) Ohledně likvidace nebo postoupení karty SD si přečtěte. 19 (CZE) VQT2M89

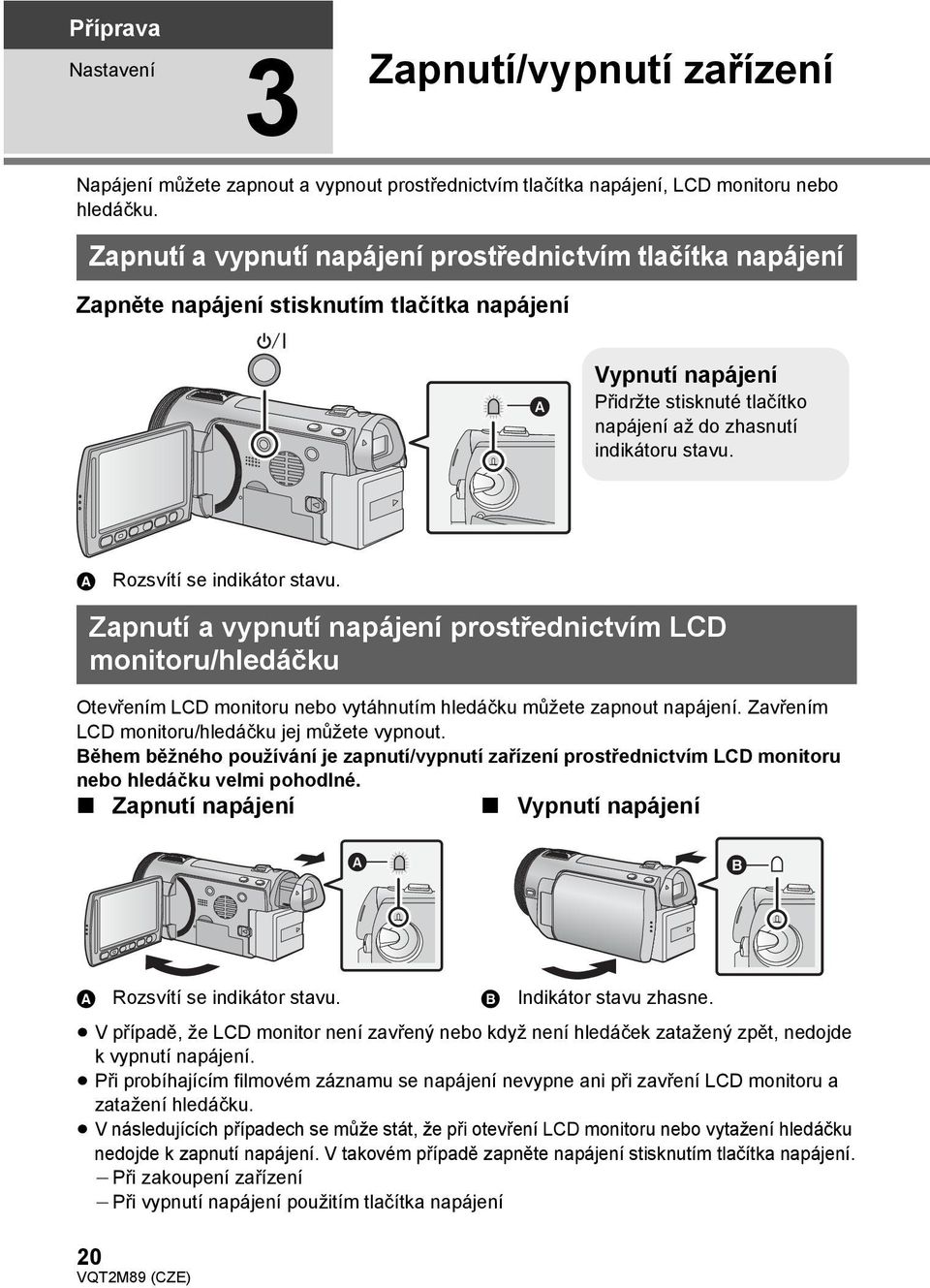

20 Příprava Nastavení 3 Zapnutí/vypnutí zařízení Napájení můžete zapnout a vypnout prostřednictvím tlačítka napájení, LCD monitoru nebo hledáčku. Zapnutí a vypnutí napájení prostřednictvím tlačítka napájení Zapněte napájení stisknutím tlačítka napájení Vypnutí napájení Přidržte stisknuté tlačítko napájení až do zhasnutí indikátoru stavu. A Rozsvítí se indikátor stavu. Zapnutí a vypnutí napájení prostřednictvím LCD monitoru/hledáčku Otevřením LCD monitoru nebo vytáhnutím hledáčku můžete zapnout napájení. Zavřením LCD monitoru/hledáčku jej můžete vypnout. Během běžného používání je zapnutí/vypnutí zařízení prostřednictvím LCD monitoru nebo hledáčku velmi pohodlné. Zapnutí napájení Vypnutí napájení A Rozsvítí se indikátor stavu. B Indikátor stavu zhasne. V případě, že LCD monitor není zavřený nebo když není hledáček zatažený zpět, nedojde k vypnutí napájení. Při probíhajícím filmovém záznamu se napájení nevypne ani při zavření LCD monitoru a zatažení hledáčku. V následujících případech se může stát, že při otevření LCD monitoru nebo vytažení hledáčku nedojde k zapnutí napájení. V takovém případě zapněte napájení stisknutím tlačítka napájení. jpři zakoupení zařízení jpři vypnutí napájení použitím tlačítka napájení 20 VQT2M89 (CZE)

21 Příprava Nastavení 4 Volba režimu Změňte režim na záznam nebo přehrávání. Změna režimu na, nebo se provádí prostřednictvím otočného ovladače režimu. Vyrovnejte příslušný symbol s indikátorem stavu A. Režim záznamu filmu (l 25) Režim záznamu statických snímků (l 26) Režim přehrávání (l 28) 21 (CZE) VQT2M89

22 Příprava Nastavení 5 Nastavení LCD monitoru/ hledáčku Používání dotykového displeje Zařízení může být ovládáno přímým dotykem LCD monitoru (dotykového displeje) vašimi prsty. Pro detailnější operace nebo při obtížích s ovládání prsty je snazší použít dotekové pero (dodané). Dotknutí Volba ikony nebo snímku se provádí dotknutím a uvolněním dotykového displeje. Nastavení hledáčku Nastavení zorného pole Slouží k nastavení zorného pole pro jasné zobrazení obrazu v hledáčku. Dolaďte zaostření otáčením otočného ovladače korektoru okuláru. Zapněte hledáček jeho vytáhnutím a zavřením LCD monitoru. Dotkněte se středu ikony. Když se dotknete dotykového displeje, zatímco se již dotýkáte jiné jeho části, nový dotek bude neúčinný. Ikony ovládání činnosti / / / : Tyto ikony se používají na přepínání menu a strany zobrazení miniatur, pro volbu položek a jejich nastavení apod. : Při nastavování menu slouží dotek této ikony k návratu na předcházející stranu. Nedotýkejte se LCD monitoru tvrdými ostrými hroty, jaké mají např. kuličková pera. Když dotek není vůbec nebo řádně identifikován, proveďte kalibraci dotykového displeje. 22 VQT2M89 (CZE)

23 Příprava Nastavení 6 Nastavení data a času Při prvním zapnutí zařízení bude zobrazeno hlášení požadující nastavení data a času. Zvolte [ANO] a nastavte datum a čas provedením níže uvedených kroků 2 až 3. Změňte režim na nebo. 1 Zvolte menu. : [NASTAVENÍ] # [NASTAV. ČASU] 2 Dotkněte se data nebo času, podle toho, co si přejete nastavit, a poté nastavte požadovanou hodnotu s použitím /. Hodnoty data a času jsou řízeny vestavěnou lithiovou baterií. Při zakoupení zařízení je čas nastaven. Je-li místo údaje času zobrazeno [- -], je třeba nabít vestavěnou lithiovou baterii. Za účelem nabití vestavěné lithiové baterie připojte síťový adaptér nebo nasaďte do zařízení akumulátor. Nechte zařízení nabíjet přibližně na 24 hodin a baterie poté udrží datum a čas přibližně po 6měsíců. (Baterie bude nadále nabíjena i po vypnutí napájení.) A Zobrazení nastavení světového času : [DOMA]/ [CÍL CESTY] Rok lze nastavit na hodnotu od 2000 do Pro zobrazení času se používá 24-hodinový formát. 3 Dotkněte se [ZADAT]. Funkce hodin se spouští z hodnoty [00] sekund. Může dojít k zobrazení hlášení o nastavení světového času. Proveďte nastavení světového času dotekem displeje. Ukončení zobrazování menu se provádí dotekem [KONEC] nebo stisknutím tlačítka MENU. 23 (CZE) VQT2M89

24 Základní použití Záznam/ 1 Přehrávání Volba média pro záznam [HDC-TM700/HDC-HS700] Pro záznam filmů nebo statických snímků lze zvolit jako záznamové médium kartu, vestavěnou paměť HDD. 1 Změňte režim na nebo. 2 Zvolte menu. : [VOLBA MÉDIA] 3 Dotkněte se média zvoleného pro záznam filmů nebo statických snímků. A B C D [VIDEO/SD KARTA] [VIDEO/VEST. PAMĚŤ] [FOTO/SD KARTA] [FOTO/VEST. PAMĚŤ] E F G H [VIDEO/SD KARTA] [VIDEO/HDD] [FOTO/SD KARTA] [FOTO/HDD] Médium, které je zvoleno zvlášť pro záznam filmů nebo statických snímků, je zvýrazněno žlutě. 4 Dotkněte se [ZADAT]. 24 VQT2M89 (CZE)

25 Základní použití Záznam/ 2 Přehrávání Filmový záznam 1 Změňte režim na. 2 Otevřete LCD monitor nebo vytáhněte hledáček. 3 Zahajte snímání stisknutím spouštěcího/zastavovacího tlačítka záznamu. B Při zahájení záznamu se ; změní na. 4 Opakovaným stisknutím tlačítka spuštění/zastavení záznamu přerušte záznam. Vyrovnejte příslušný symbol s indikátorem stavu A. Informace na displeji v režimu záznamu filmu HG 0h00m00s R 1h20m A B C Režim záznamu Zbývající doba pro záznam (Když zbývá méně než 1 minuta, údaj [R 0h00m] bude blikat červeně.) Uplynulá doba záznamu Při každém přerušení záznamu se zobrazení počítadla zařízení vynuluje na hodnotu 0h00m00s. 25 (CZE) VQT2M89

26 Základní použití Záznam/ 3 Přehrávání Snímání statických snímků 1 Změňte režim na. 2 Otevřete LCD monitor nebo vytáhněte hledáček. 3 Stiskněte tlačítko do poloviny. (Platí pouze pro automatické zaostřování) 4 Stiskněte tlačítko až na doraz. Vyrovnejte příslušný symbol s indikátorem stavu A. Indikátory zobrazené na displeji při záznamu statických snímků MEGA 14.2M R3000 : Indikátor činnosti související se statickými snímky ß: Blesk ßj: Úroveň blesku : Funkce potlačení červených očí MEGA : Optický stabilizátor obrazu MEGA : Optický stabilizátor obrazu (l 33) : Kvalita statických snímků 14.2M : Velikost statických snímků R3000: Zbývající počet statických snímků (Při hodnotě [0] bliká červeně.) : Světlo pro pomoc při AF 26 VQT2M89 (CZE)

27 Základní použití Záznam/ 4 Přehrávání Inteligentní automatický režim Po nasměrování zařízení na objekt, který hodláte snímat, budou nastaveny vhodné režimy z níže uvedených režimů. /MANUAL Tlačítko inteligentního automatického režimu/ Tlačítko manuálního režimu Prostřednictvím tohoto tlačítka lze přepnout zařízení do inteligentního automatického režimu/manuálního režimu. Režim Scéna Efekt Portrét Když je objektem osoba Tváře jsou detekovány a zaostřeny automaticky a jas je doladěn tak, aby umožňoval zřetelný záznam. Scenerie Snímání v exteriéru Celá krajinka bude zaznamenána živě, bez zabílení oblohy na pozadí, která by mohla být velmi jasná. Bodový reflektor *1 Pod bodovým světlem Umožňuje zřetelný záznam velmi jasného objektu. Nízké světlo *1 Noční portrét *2 Tmavá místnost nebo šero Záznam nočního portrétu *1 Pouze v režimu záznamu filmu *2 Pouze v režimu záznamu statických snímků Umožňuje velmi zřetelný záznam i v tmavé místnosti nebo za šera. Osoba i pozadí budou v tomto režimu nasnímány s jasem bližším reálnému jasu. Noční scenerie *2 Záznam noční scenerie Umožní vám živější záznam noční scenerie zpomalením rychlosti závěrky. Makro *2 Záznam květu apod. s zoomovým přiblížením. Slouží k záznamu s přiblížením se ke snímanému objektu. / Běžné Ostatní situace Kontrast je doladěn automaticky kvůli dosažení zřetelného snímku. Může se stát, že zařízení s ohledem na podmínky záznamu neaktivuje požadovaný režim. V režimu portrétu bude největší tvář, nacházející se nejblíže ke středu displeje, orámována oranžovým rámečkem. Při použití režimu nočního portrétu a režimu noční scenerie se doporučuje použití stativu. Funkce optického stabilizátoru obrazu (l 33) je nastavena na Aktivní režim/on ve všech režimech. V závislosti na podmínkách záznamu, např. při určitých velikostech tváří, při určitém naklonění nebo při použití digitálního zoomu, se může stát, že detekce tváří nebude možná. V inteligentním automatickém režimu je mikrofon nastaven na prostorový zvuk. 27 (CZE) VQT2M89

28 Základní použití Záznam/ 5 Přehrávání Přehrávání filmu/ statických snímků Vyrovnejte příslušný symbol s indikátorem stavu A. 1 Změňte režim na. 2 Dotkněte se ikony pro volbu režimu přehrávání B. 3 Dotkněte se požadovaného média pro záznam filmů nebo statických snímků. A B [VIDEO/SD KARTA] [FOTO/SD KARTA] C D E F [VIDEO/SD KARTA] [VIDEO/VEST. PAMĚŤ] [FOTO/SD KARTA] [FOTO/VEST. PAMĚŤ] G H I J [VIDEO/SD KARTA] [VIDEO/HDD] [FOTO/SD KARTA] [FOTO/HDD] 28 VQT2M89 (CZE)

29 4 Dotkněte se scény nebo statického snímku určeného k přehrávání. Následující (předcházející) stranu lze zobrazit dotekem /. 5 Zvolte přehrávání dotekem příslušné ikony ovládání. 0h00m00s A Ikona ovládání Zobrazování/zrušení zobrazování ikony odpovídající činnosti videokamery se ovládá dotekem F / F. F Přehrávání filmových záznamů 1/;: Přehrávání/zastavení 6: Přehrávání dozadu 5: Rychlé přehrávání dopředu : Zastavení přehrávání a zobrazení miniatur. 1: Slouží k zobrazení pruhu pro přímé přehrávání. Přehrávání statického snímku 1/;: Zahájení/přerušení automatického prohlížení (přehrávání statických snímků v číselném pořadí). 2;: Zobrazení předchozího snímku. ;1: Zobrazení následujícího snímku. : Zastavení přehrávání a zobrazení miniatur. 29 (CZE) VQT2M89

30 Základní použití Nastavení 1 Používání menu 1 Stiskněte tlačítko MENU. 2 Dotkněte se top menu A. 5 Ukončení nastavování se provádí dotekem [KONEC] nebo stisknutím tlačítka MENU. Zobrazení nápovědy Po doteku dojde při doteku podmenu a příslušných položek k zobrazení popisů funkce a hlášení vyžadujícího potvrzení. Po zobrazení hlášení bude zobrazení nápovědy zrušeno. 3 Dotkněte se podmenu B. Následující (předcházející) stranu lze zobrazit dotekem /. 4 Nastavení hodnoty požadované položky se provádí jejím dotekem. Volba jazyka Tato volba vám umožňuje přepnout jazyk zobrazený na displeji nebo na stránce menu. 1 Stiskněte tlačítko MENU a poté stiskněte [NASTAVENÍ] > [LANGUAGE]. 2 Dotkněte se [Česky]. 30 VQT2M89 (CZE)

31 Pokročilé použití Záznam (Pokročilý)1 Funkce zoomového přiblížení/vzdálení Maximální hodnota optického zoomu je 12k. Přednastavená hodnota [REŽIM ZOOMU] je [12k optický]. Změňte režim na nebo. 6 W T W VOL T Páčka zoomu/tlačítka zoomu Strana T: Snímání zblízka (přiblížení) Strana W: Širokoúhlé snímání (oddálení) Rychlost zoomu se liší podle míry posunutí páčky zoomu. Tlačítka zoomu slouží k jemnému nastavení zoomového zvětšení. W VOL T Režim zoomu V režimu záznamu filmu nastavte maximální zoom. Změňte režim na. : [NAST.ZÁZN.] # [REŽIM ZOOMU] # požadované nastavení [12k optický]: Pouze optický zoom (Až do hodnoty 12k) [i.zoom 18k]: Tato funkce zoomu vám umožňuje dosáhnout kvality obrazu s vysokým rozlišením (Až do hodnoty 18k) [30k digitální]: Digitální zoom (Až do hodnoty 30k) [700k digitální]: Digitální zoom (Až do hodnoty 700k) Úměrně s rostoucím digitálním zoomem klesá kvalita snímku. 31 (CZE) VQT2M89

32 Zoom s použitím multifunkčního kroužku Zoom lze ovládat také prostřednictvím multifunkčního kroužku pro manuální ovládání. Zoomování otáčením kroužku. A B Strana A: Snímání zblízka (přiblížení) Strana B: Širokoúhlé snímání (oddálení) Rychlost zoomu se mění v závislosti na rychlosti otáčení kroužku. Extra optický zoom Když je počet pixelů nastaven na jinou hodnotu než na maximální počet zaznamenaných pixelů, statický snímek může být zaznamenán s maximálním zoomem 25k bez poklesu kvality obrazu. Extra optický zoom se mění v závislosti na nastavení [ROZL. SNÍMKU] a [POMĚR STRAN]. Mechanismus extra optického zoomu Při nastavení rozlišení snímku na 0.3M bude maximální pole 12.2M sestřiženo na středové pole 0.3M, čímž bude umožněno získání snímku s efektem většího zoomu. Když sundáte prst z páčky zoomu během použití zoomu, může dojít k záznamu zvuku souvisejícího s činností zoomového mechanizmu. Při vracení páčky zoomu do její původní polohy pohybujte páčkou klidně. Při hodnotě zoomového přiblížení 12k budou subjekty zaostřené ve vzdálenosti přibližně 1,2 m nebo vyšší. Při zoomu 1k může toto zařízení zaostřit na předmět vzdálený přibližně 4 cm od objektivu. Rychlost zoomu je stejná při použití tlačítek zoomu i při použití dálkového ovládání. 32 VQT2M89 (CZE)

33 Pokročilé použití Záznam (Pokročilý)2 Funkce optického stabilizátoru obrazu Optický stabilizátor obrazu může stabilizovat obraz bez výrazného snížení jeho kvality. Změňte režim na nebo. O.I.S. Tlačítko optického stabilizátoru obrazu Při stisknutí tlačítka dojde ke změně nastavení optického stabilizátoru obrazu. (Režim záznamu filmu) # # OFF (Režim záznamu statických snímků) / # / # OFF Před vypnutím funkce optického stabilizátoru obrazu nastavte manuální režim. : Aktivní režim Toto nastavení poskytuje vyšší stabilitu a je vhodné pro záznam během chůze. : ON Toto nastavení je vhodné pro záznam ve stabilním stavu, jako např. pro záznam scenerie. Jeho použití se doporučuje při záznamu se stativem v režimu záznamu filmu. Změna funkce optického stabilizátoru obrazu v režimu záznamu statických snímků : [NAST.ZÁZN.] # [O.I.S.] # [REŽIM 1] nebo [REŽIM 2] [REŽIM 1]: Funkce pracuje po celou dobu. [REŽIM 2]: Funkce pracuje při stisknutí tlačítka. Doporučujeme vám použít tento režim při záznamu sebe sama se stativem v režimu záznamu statických snímků. V režimu [REŽIM 1] dojde k zobrazení /. V režimu [REŽIM 2] dojde k zobrazení /. V případě silných otřesů se může stát, že stabilizace nebude možná. 33 (CZE) VQT2M89

34 Pokročilé použití Úpravy 1 Vymazání scén/ statických snímků Vymazané scény/snímky nebudou moci být obnoveny, a proto zahájení vymazání vyžaduje náležité potvrzení. Změňte režim na. F 0h00m00s Vymazání potvrzením přehrávaného obrazu Stiskněte tlačítko během přehrávání scén nebo statických snímků, které mají být vymazány. Vymazání vícenásobných scén/statických snímků ze zobrazení v podobě ikon 1 Stiskněte tlačítko během zobrazení náhledu s miniaturami. 2 Dotkněte se [VŠE] nebo [VYBRAT]. Při volbě [VŠE] budou vymazány všechny scény/statické snímky na zvoleném médiu. (V případě přehrávání scén nebo statických snímků podle data budou vymazány všechny scény nebo statické snímky zvoleného data.) Chráněné scény/statické snímky nemohou být vymazány. 3 (Pouze v případě volby [VYBRAT] v kroku 2) Dotkněte se scény/statického snímku, který má být vymazán. Při doteku dojde k volbě scény/statického snímku a na miniaturách se zobrazí označení. Zrušení operace se provádí opětovným dotekem scény/statického snímku. Je možné zvolit až 99 scén určených k vymazání. 4 (Pouze při volbě [VYBRAT] v kroku 2) Dotkněte se [Smazat] nebo stiskněte tlačítko. Za účelem pokračování ve vymazávání dalších scén/statických snímků zopakujte kroky 3-4 Zastavení vymazávání v polovině Během mazání se dotkněte [ZRUŠIT] nebo stiskněte tlačítko MENU. Při zrušení probíhajícího vymazávání scén nebo statických snímků již tyto nebudou moci být obnoveny. Dokončení úprav Stiskněte tlačítko MENU. 34 VQT2M89 (CZE)

35 Pokročilé použití Úpravy 2 Formátování Pamatujte si, prosím, že při formátování média budou vymazána veškerá na něm zaznamenaná data a nemohou být obnovena. Uložte důležitá data do PC, na disk DVD apod. Zvolte menu. (l 30) : [NASTAVENÍ] # [KARTA-FORMÁT] : [NASTAVENÍ] # [PAMĚŤ FORMÁT] # [SD KARTA] nebo [VEST. PAMĚŤ] : [NASTAVENÍ] # [PAMĚŤ FORMÁT] # [SD KARTA] nebo [HDD] Po skončení formátování zrušte zobrazování strany s hlášením dotekem [KONEC]. Když má být karta SD vyřazena z činnosti/odevzdána, proveďte fyzické formátování karty SD. (viz Návod k použití (PDF formát)) / Když má být toto zařízení vyřazeno z činnosti/odevzdáno, proveďte formátování vestavěné paměti/hdd. (viz Návod k použití (PDF formát)) Nevypínejte toto zařízení ani nevyjímejte kartu SD během formátování. Nevystavuje zařízení vibracím nebo nárazům. Použijte toto zařízení na formátování média. Formátování vestavěné paměti nebo HDD je možné pouze na tomto zařízení. Neformátuje kartu SD s použitím jiného zařízení, jako je PC. Karta by v tomto zařízení nemusela být použita. 35 (CZE) VQT2M89

36 Pokročilé použití S televizorem 1 Prohlížení videa/snímků na vašem TV Zkontrolujte zásuvky na vašem televizoru a kabel kompatibilní se zásuvkami. Kvalita obrazu se může měnit v závislosti na připojených zásuvkách. 1 Vysoká kvalita 2 HDMI zásuvka 3 Komponentní zásuvka 4 Video zásuvka Použijte dodaný AV multikabel. Zkontrolujte nastavení výstupu při připojení do komponentní zásuvky nebo do zásuvky videa prostřednictvím AV multikabelu. Při připojení tohoto zařízení do zásuvky HDMI se doporučuje použití následujících mini kabelů od společnosti Panasonic HDMI. HDMI představuje rozhraní pro digitální zařízení. Když připojíte toto zařízení k televizoru HDMI kompatibilnímu s vysokým rozlišením a přehrajete na něm obraz s vysokým rozlišením, můžete si jej vychutnat ve vysokém rozlišení s vysoce kvalitním zvukem. 1 Připojte toto zařízení k televizoru. A Mini kabel HDMI (volitelné příslušenství) Ujistěte se o připojení do zásuvky HDMI. B AV multikabel (dodaný) Kvalita snímku 1 Obraz s vysokým rozlišením při zapojení do zásuvky HDMI 2 Obraz s vysokým rozlišením po připojení do zásuvky komponentu, která je kompatibilní s 1080i Standardní obraz po připojení k zásuvce komponentu, která je kompatibilní s 576i 3 Standardní obraz po připojení k zásuvce videa 36 VQT2M89 (CZE)

37 Zkontrolujte, zda jsou konektory zasunuté na doraz. Nepoužívejte žádné jiné kabely kromě originálních mini kabelů HDMI (RP-CDHM15, RP-CDHM30; volitelné příslušenství) od Panasonic. Nepoužívejte žádný jiný AV multikabelu než dodaný. Při připojení ke komponentní zásuvce televizoru žlutá koncovka AV multikabelu nebude potřebná. Při připojení do AV zásuvky televizoru se komponentní zástrčka AV multikabelu nevyžaduje. 2 Zvolte videovstup na televizoru. Příklad: Zvolte kanál [HDMI] prostřednictvím mini kabelu HDMI. Zvolte [Component] nebo kanál [Video 2] s AV multikabelem. (Název kanálu se může lišit v závislosti na připojeném televizoru.) Zkontrolujte nastavení vstupu (přepínač vstupu) a nastavení vstupu audia na TV. (Podrobnější informace najdete v návodu k použití TV.) 3 Změňte režim na za účelem přehrávání. A Kabely Mini kabel HDMI (volitelné příslušenství) Odpovídající položky Připojování prostřednictvím mini kabelu HDMI Poslech 5.1-kanálového zvuku Přehrávání pomocí VIERA Link (HDAVI Control ) B AV multikabel (dodaný) Připojení prostřednictvím AV multikabelu 37 (CZE) VQT2M89

38 Ostatní Technické údaje HD videokamera s vysokým rozlišením Bezpečnostní informace Napájecí zdroj: Příkon: DC 9,3 V (Při použití síťového adaptéru) DC 7,2 V (Při použití akumulátoru) Záznam: 6,0 W 6,0 W 6,3 W Systém signálu 1080/50p, 1080/50i Formát záznamu Obrazový senzor 1080/50p: Původní kompatibilní formát HA/HG/HX/HE: AVCHD kompatibilní formát 1/4,1z 3MOS obrazový senzor Celkem: 3050 Kk3 Účinné body: Film: 2530 Kk3 (16:9) Statický snímek: 2320 Kk3 (4:3), 2630 Kk3 (3:2), 2530 Kk3 (16:9) Objektiv Automatická clona, F1.5 až F2.8 Ohnisková vzdálenost: 3,45 mm až 41,4 mm Makro (Automatické ostření v plném rozsahu) Odpovídající kinofilmu - 35 mm: Film: 35 mm až 420 mm (16:9) Statický snímek: 38,8 mm až 466 mm (4:3) 35,7 mm až 428 mm (3:2) 35 mm až 420 mm (16:9) Minimální zaostřovací vzdálenost: Běžná: Přibližně 4 cm (Wide)/Přibližně 1,2 m (Tele) Tele makro: Přibližně 70 cm (Tele) Inteligentní automatický režim Makro: Přibližně 1 cm (Wide)/Přibližně 70 cm (Tele) Průměr filtru Zoom Monitor 46 mm optický zoom 12k, 18k i.zoom, digitální zoom 30k/700k 3z široký LCD monitor (Přibližně 230 K bodů) 38 VQT2M89 (CZE)

39 Hledáček Mikrofon Reproduktor Vyvážení bílé Standardní osvětlení Minimální požadované osvětlení Výstupní úroveň videa multikonektoru AV Výstupní úroveň videa mini konektoru HDMI Výstupní úroveň AV multikonektoru audia (vedení) Výstup pro sluchátka Výstupní úroveň audia minikonektoru HDMI 0,27z širokoúhlý EVF (Přibližně 123 K bodů) Mikrofon pro 5.1-kanálový zvuk (s funkcí zoomového mikrofonu/zaostřovacího mikrofonu) 1 okrouhlý reproduktor dynamického druhu Samosledující systém vyvážení bílé lx Přibližně 1,6 lx (v režimu slabého osvětlení 1/25) Přibližně 1lx při použití funkce barevného nočního vidění Výstupní úroveň komponentního videa: Y: 1,0 Vp-p, 75 h Pb: 0,7 Vp-p, 75 h Pr: 0,7 Vp-p, 75 h Výstupní úroveň AV videa: 1,0 Vp-p, 75 h, Systém PAL HDMI (x.v.colour ) 1080p/1080i/576p 316 mv, 600 h, 2 kan 77 mv, 32 h (Mini jack stereo) Dolby Digital/Lineární PCM Vstup mikrofonu j70 dbv (citlivost mikrofonu j50 db ekvivalentní, 0 db=1 V/Pa, 1kHz) (Mini jack stereo) USB SD karta Pouze čtení (Žádná podpora ochrany autorských práv) Blesk Rozměry Vestavěná paměť HDD Pouze čtení Pouze čtení Hi-Speed USB (USB 2.0), USB zásuvka Mini AB Funkce hostitelského USB zařízení (platí pro vypalovačku DVD) Dostupný rozsah: Přibližně 1,0 m až 2,5 m 66 mm (Š)k69 mm (V)k138 mm (H) (kromě vyčnívajících dílů) 65 mm (Š)k69 mm (V)k138 mm (H) (kromě vyčnívajících dílů) 39 (CZE) VQT2M89

40 Hmotnost Provozní hmotnost Provozní teplota 0 oc až 40 oc Provozní vlhkost 10% až 80% Doba možného použití akumulátoru Viz strana 15 Přibližně 375 g [bez akumulátoru (dodaného) a karty SD (volitelné příslušenství)] Přibližně 380 g [bez akumulátoru (dodaného)] Přibližně 450 g [bez akumulátoru (dodaného)] Přibližně 435 g [s akumulátorem (dodaného) a kartou SD (volitelné příslušenství)] Přibližně 440 g [s akumulátorem (dodaného)] Přibližně 510 g [s akumulátorem (dodaného)] Filmový záznam Záznamová SD karta média Vestavěná paměť HDD Komprese Režim záznamu a přenosová rychlost Rozlišení snímku Komprese zvuku Paměťová karta SD (kompatibilní se systémem FAT12 a FAT16) Paměťová karta SDHC (kompatibilní se systémem FAT32) Paměťová karta SDXC (kompatibilní se systémem exfat) Podrobnější informace o paměťových kartách SD použitelných v tomto zařízení najdete na straně GB 240 GB MPEG-4 AVC/H /50p: Přibližně 28 Mbps (VBR) HA: Přibližně 17 Mbps (VBR) HG: Přibližně 13 Mbps (VBR) HX: Přibližně 9 Mbps (VBR) HE: Přibližně 5 Mbps (VBR) 1080/50p: 1920k1080/50p HA/HG/HX/HE: 1920k1080/50i Dolby Digital/5.1 k. (vestavěný mikrofon), 2-k. (vestavěný mikrofon/externí mikrofon) 40 VQT2M89 (CZE)

41 Statické snímky Záznamová SD karta média Vestavěná paměť HDD Síťový adaptér Bezpečnostní informace Paměťová karta SD (kompatibilní se systémem FAT12 a FAT16) Paměťová karta SDHC (kompatibilní se systémem FAT32) Paměťová karta SDXC (kompatibilní se systémem exfat) Podrobnější informace o paměťových kartách SD použitelných v tomto zařízení najdete na straně GB 240 GB Komprese JPEG (Design rule for Camera File system, vycházející ze standardu Exif 2.2), odpovídající DPOF Rozlišení snímku Formát snímku [4:3]: 4032k3024/3200k2400/2560k1920/640k480 Formát snímku [3:2]: 4608k3072/3600k2400/2880k1920 Formát snímku [16:9]: 4864k2736/3840k2160/3072k1728/1920k1080 Napájecí zdroj: Příkon: Stejnosměrný výstup: Střídavý proud 110 V až 240 V, 50/60 Hz 19 W DC 9,3 V, 1,2 A (Činnost zařízení) DC 8,4 V, 0,65 A (Nabíjení akumulátoru) Rozměry Hmotnost 92 mm (Š)k33 mm (V)k61 mm (H) Přibližně 115 g Technické údaje se mohou bez předchozího upozornění změnit. 41 (CZE) VQT2M89
