1 NÁVOD NA SAMOINŠTALÁCIU VDSL ROUTER GLITEL GR340FE

2 Obsah samoinštalačného balíčka 1x VDSL router Glitel GR340FE 1x Sieťový adaptér 12V / 1000mA 1x xdsl splitter 1x Prepojovací ethernetový kábel s koncovkami RJ45. 2x Prepojovací kábel s koncovkami RJ11 1X Návod na samoinštaláciu so záručným listom VDSL router Glitel GR340FE Sieťový adaptér (DC 12V 1000mA) xdsl splitter Prepojovací ethernetový kábel s koncovkami RJ45 2x Prepojovací telefónny kábel s koncovkami RJ11 Návod na samoinštaláciu Váš počítač musí spĺňať mini málne tieto požiadavky: Operačný systém: Windows XP, Vista, 7, 8,10, Linux, Mac OS, Sieťová karta: 10/100/1000 Mb, Internetový prehliadač: napr. Internet Explorer 5.5 alebo vyšší, Firefox, Google chrome, Opera, Safari... Upozornenie: Pred inštaláciou skontrolujte funkčnosť vašej klasickej telefónnej alebo ISDN linky, funkčnosť sieťovej karty vo vašom počítači a skontrolujte tiež obsah balíčka. 1

3 Postup inštalácie DSL pripojenia Pri inštalácii postupujte takto: 1. Odpojte z telefónnej zásuvky kábel, ktorým sú pripojené iné zariadenia, napr. telefón, ostatné telefónne zásuvky, fax, modem. Odpojený koniec kábla zapojte do portu splittra označeného PHONE. 2. Káblom priloženým v inštalačnom balíčku s koncovkami RJ11 prepojte telefónnu zásuvku s portom splittra označeným LINE. 3. Ďalším káblom, ktorý je v balení s rovnakými koncovkami RJ11, prepojte VDSL router Glitel GR340FE so splittrom. Jednu koncovku kábla zasuňte do portu na zadnej strane VDSL routera Glitel GR340FE označeného DSL a druhú koncovku kábla zasuňte do portu splittra označeného ROUTER. Poznámka: Ak máte internet bez telefónnej linky vynechajte bod 1. Schéma celkového zapojenia DSL Identifikácia rozhraní verejnej telekomunikačnej siete VDSL router Glitel GR340FE sa k verejnej telekomunikačnej sieti (VTS) pripája cez schválený xdsl splitter. Umožňuje pripojenie k analógovej aj ISDN linke cez dvojvodičový kábel. 2

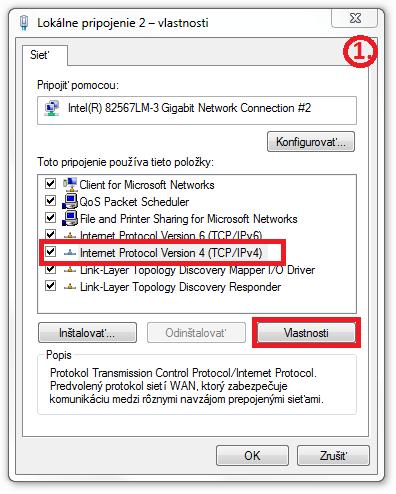

4 Postup inštalácie VDSL routera Glitel GR340FE Postup pripojenia routera Glitel GR340FE k počítaču: 1. Pripojte ethernetový kábel s rovnakými koncovkami RJ45, ktorý sa nachádza v balení modemu, jedným koncom do portu sieťovej karty vo vašom počítači a druhý koniec kábla pripojte do portu ETH na zadnom paneli routera Glitel GR340FE. 2. Zapojte adaptér do elektrickej siete (230 V). Kábel z adaptéra zapojte do routera a router zapnite tlačidlom na zadnej strane. 3. Teraz je router Glitel GR340FE zapnutý a pripravený na zvolené nakonfigurovanie. Spoznáte to podľa toho, že kontrolka PWR neprerušovane svieti a kontrolka ETH preblikáva. Na vašom routeri musí neprerušovane svietiť aj kontrolka DSL, to znamená, že router je synchronizovaný s vašou DSL linkou. Pokiaľ bliká prečítajte si na strane 7 Kontrola správneho zapojenia. Upozornenie pred inštaláciou Pokiaľ ste už na svojom počítači používali pripojenie do internetu, nastavte prehliadač (napr. Internet Explorer a pod.) tak, aby si nevyžadoval pripojenie do internetu cez dial-up. Ak používate Internet Explorer, postupujte nasledovne: Spustite Internet Explorer (kliknutím na ikonu Internet Explorer). V menu Nástroje/Tools zvoľte položku Možnosti siete Internet/Internet Options. Zvoľte položku Pripojenia/Connections. Zvoľte nastavenie Nikdy sa nesnažiť pripojiť/never dial a connection. Kliknite na tlačidlo OK, alebo odstráňte dial-up pripojenie z obdĺžnika olemovaného modrou čiarou. Nastavenie sieťovej karty vo vašom PC Aby bolo možné pracovať s VDSL routerom Glitel GR340FE, je potrebné správne nastaviť vlastnosti sieťovej karty vo vašom počítači. Najjednoduchšie riešenie je nastaviť vlastnosti TCP/IP protokolu tak, aby si systém získal IP adresu z DHCP servera, ktorým je váš VDSL router Glitel GR340FE. Takisto je nutné nastaviť, aby si systém vyžiadal adresu DNS servera automaticky. Postup nastavenia sieťovej karty Windows XP 1. Kliknite na ikonku Štart/Start. 2. Zvoľte si položku Nastavenia/Settings. 3. Zvoľte si položku Ovládací panel/control panel. 4. Zvoľte si ikonu Sieťové pripojenia/network connection. 5. Pravým tlačidlom kliknite na ikonu Local Area Connection a zvoľte položku Vlastnosti/Properties. 6. Kliknite na položku Internet Protocol (TCP/IP) a potom na tlačidlo Vlastnosti/Properties. 7. Zvoľte Získať adresu IP automaticky/obtain an IP address automatically. 8. Zvoľte Získať adresu servera DNS automaticky/obtain DNS server address automatically. 9. Kliknite na tlačidlo OK. Postup nastavenia sieťovej karty Windows Vista, Windows 7, 8, Kliknite na ikonku Štart. 2. Zvoľte si položku Ovládací panel. 3. Zvoľte si ikonu Sieť a Internet. 4. Zvoľte Centrum sietí. 5. V Úlohách zvoľte Spravovať sieťové pripojenia (pre Windows 7 Zmeniť nastavenie adaptéra ). 6. Pravým tlačidlom kliknite na ikonu Lokálne pripojenie a zvoľte položku Vlastnosti. 7. Kliknite na položku Internet Protocol Version 4 (TCP/IPv4) a potom na tlačidlo Vlastnosti. 8. Zvoľte Získať adresu IP automaticky. 9. Zvoľte Získať adresu servera DNS automaticky. 10. Kliknite na tlačidlo OK. 3

5 Pripojenie routera Glitel GR340FE k počítaču a) Pomocou kábla Kábel žltej farby (ethernet kábel) priložený v balení pripojte do ktoréhokoľvek portu na routeri. Druhú stranu kábla pripojte do sieťovej karty vášho PC. Ak sa po pripojení sieťového kábla rozsvieti indikátor sieťového rozhrania, spojenie bolo úspešne nadviazané. b) Pomocou bezdrôtovej siete Na spodnej strane routera je na štítku uvedené prednastavené prístupové meno bezdrôtovej Wi-Fi siete začínajúcej sa slovom GLITEL_ a štyrmi znakmi napríklad GLITEL_1234. Prednastavené heslo do Wi-Fi siete (Password) je uvedené hneď pod menom Wi-Fi siete (SSID) ako 12 znakov za dvojbodkou. Príklad hesla: asdf12asdf12. Vyhľadajte na vašom počítači Wi-Fi siete vo vašom okolí, nastavte sa na meno siete, ktorú máte uvedenú na zadnej strane vášho routera (napríklad GLITEL_1234) a stlačte Pripojiť. Váš počítač vás požiada o zadanie hesla do siete. Opíšte heslo zo štítku na zadnej strane routera označené ako Password. Ak ste zapísali heslo správne, budete v krátkom čase pripojení. V opačnom prípade postup opakujte. 4

6 Zadanie prihlasovacích údajov do routera Glitel GR340FE 1. Otvorte okno internetového prehliadača na vašom PC (napr. Internet Explorer, Firefox, Chrome, užívatelia MAC OS X napr. Safari). Do adresného riadku vpíšte a stlačte Enter na klávesnici. 2. Zobrazí sa prihlasovacie okno routera. Zadajte užívateľské meno admin. Zadajte heslo ktoré nájdete na spodnej strane routera a kliknite na tlačidlo Prihlásiť. Pre vstup do routera zadajte prihlasovacie meno a heslo. 3. V zobrazenom okne routera kliknite na položku Prihlásenie k internetu. 4. Postupujte podľa pokynov vo web menu Prihlásenie k internetu a zadajte vaše užívateľské meno a heslo, ktoré ste získali od ISP (Internet Service Provider) 5. Na routeri Glitel GR340FE sa po vpísaní správnych údajov rozsvieti na modro ikona a ikona Ak sa vám aj napriek dodržaniu postupu v tomto návode nepodarí pripojiť do internetu, doporučujeme resetovať router zapusteným tlačidlom RESET na zadnej strane routera. Upozornenie: prihlasovacie údaje (užívateľské meno a heslo) sa nachádzajú v Zmluve o pripojení (prípadne v SMS správe, ktorú ste získali od ISP (Internet Service Provider)). Do 1 minúty bude VDSL router Glitel GR340FE nakonfigurovaný. Ak nie, skontrolujte si prihlasovacie údaje. 5

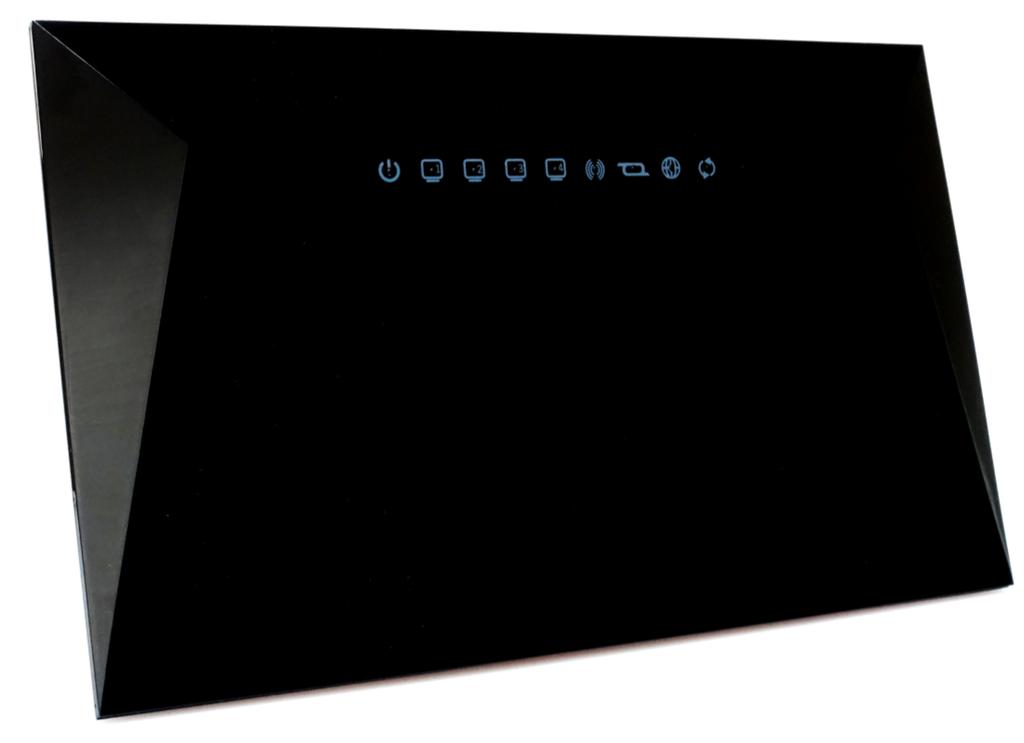

7 Význam LED svetiel PWR DSL INTERNET Nesvietí Svieti na modro Svieti na červeno Bliká Svieti Nesvieti Bliká na modro Svieti na modro Svieti na červeno router nie je zapnutý router je zapnutý a pripravený na používanie router sa nezapol správne router nie je zosynchronizovaný s DSL linkou router je zosynchronizovaný s DSL linkou router neoveril prihlasovacie údaje router overil prihlasovacie údaje, internet sa používa router overil prihlasovacie údaje, internet sa nepoužíva router nemá správne prihlasovacie údaje LAN 1-4 Bliká router má aktívne sieťové pripojenie WiFi Nesvieti Svieti na modro Bliká na modro - WiFi sieť nie je zapnutá - WiFi sa nepoužíva - WiFi sa používa WPS Bliká na modro - Funkcia WPS je zapnutá Kontrola správneho zapojenia Router - kontrola funkčnosti DSL pripojenia Skontrolujte stav indikačných kontroliek na svojom routeri a porovnajte ich stav s popisom. Telefón - kontrola funkčnosti telefónnej linky V slúchadle vášho telefónu/faxu musíte počuť oznamovací tón. Vyskúšajte z neho zavolať a overte si kvalitu zvuku v slúchadle. Ak ste zariadenie inštalovali správne, kvalita zvuku v telefónnom slúchadle by nemala byť zmenená oproti stavu pred inštaláciou. Možné problémy: nepočuť oznamovací tón z telefónu sa ozývajú rušivé zvuky (šum, praskanie) z telefónu sa nedá uskutočniť volanie V priebehu inštalácie DSL pripojenia môže dôjsť k výpadkom telefónnej linky, digitálna linka môže byť funkčná až po 1 minúte od pripojenia NT k splitteru. Reset VDSL routera Glitel GR340FE tlačidlom RESET Na zadnom paneli VDSL routera nájdete otvor, nad ktorým je nápis RESET. Zatlačte napr. hrot guľôčkového pera do otvoru (ktorý je zároveň aj reset tlačidlom) a držte stlačené cca 10 sekúnd. Práve ste vykonali kompletný reset a váš VDSL router Glitel GR340FE nadobudol výrobné nastavenia: 1. IP adresa Meno: admin 3. Heslo: na spodnej strane routera Po resete routera boli vymazané všetky vaše nastavenia a zároveň aj vaše prihlasovacie údaje. Je preto nutné zadať ich znova podľa postupu Zadanie prihlasovacích údajov do routera Glitel GR340FE. 6

8 Technická podpora V prípade problémov s inštaláciou VDSL routera Glitel GR340FE je k dispozícii technická podpora zariadení Glitel: om na servis@glitel.sk telefonicky na 054/ v pracovných dňoch v čase od 8:00 11:45 a 12:30 16:00. Pokyny pre zaobchádzanie s elektroodpadom Akékoľvek elektrické a elektronické výrobky musia byť likvidované oddelene od komunálneho odpadu prostredníctvom určených zberných miest stanovených vládou alebo miestnymi úradmi. Tento symbol prečiarknutej pojazdnej zbernej nádoby na odpad znamená, že sa na produkt vzťahuje európska smernica 2002/96/ES. Uvedený symbol na výrobku alebo sprievodnej dokumentácií znamená, že elektrické alebo elektronické výrobky nesmú byť likvidované spoločne s komunálnym odpadom. Správna likvidácia a samotný zber starých prístrojov pomôže prevencii pred negatívnymi dôsledkami na životnom prostredí a ľudskom zdraví. Je predpokladom opakovaného použitia a recyklácie použitého elektrického a elektronického zariadenia. Podrobnejšie informácie o likvidácií starých prístrojov si vyžiadajte od miestneho úradu, podniku zaoberajúceho sa likvidáciou odpadov alebo v obchode, kde ste si produkt zakúpili. Vyhlásenie o zhode GLITEL Stropkov, s.r.o. týmto vyhlasuje, že VDSL router Glitel GR340FE spĺňa všetky príslušné ustanovenia Smernice 1999/5/ES. Text vyhlásenia o zhode je dostupný na internetovej adrese 7

9 Typové označenie: Výrobné číslo: ZÁRUČNÝ LIST VDSL router Glitel GR340FE Dátum predaja: Meno, adresa, pečiatka a podpis predajcu: GLITEL Stropkov, s.r.o. Cintorínska 557/ Stropkov Tel.: Fax: servis@glitel.sk web: 8

10 Záručné podmienky GLITEL Stropkov, s.r.o. poskytuje kupujúcemu záruku na kvalitu, kompletnosť a funkčnosť výrobku. Záruka platí len v krajine, kde bol výrobok zakúpený. Záručná doba je 24 mesiacov na celý výrobok. Záručná doba začína plynúť od dátumu predaja potvrdeného predajcom na tomto záručnom liste. Záručná doba sa predlžuje o čas, počas ktorého je výrobok v záručnej oprave. Poruchy vzniknuté preukázateľne v dôsledku chybného materiálu, súčiastok, chybnej konštrukcie alebo chybného zhotovenia odstráni GLITEL Stropkov, s.r.o. v záručnej dobe vo svojom servisnom stredisku. V prípade zistenia neopraviteľnej poruchy v záručnej dobe má kupujúci nárok na výmenu výrobku. Ak sa v záručnej dobe vyskytne porucha výrobku, ktorá nebola spôsobená kupujúcim alebo osobou, ktorá používa výrobok, bude výrobok bezplatne opravený za predpokladu, že: zákazník predloží riadne vyplnený a potvrdený záručný list, z ktorého je zrejmé, že výrobok sa predkladá na opravu v záručnej dobe, pri obsluhe boli dodržané Dôležité bezpečnostné pokyny na výrobku neboli vykonané žiadne úpravy, neoprávnené opravy, neoprávnené manipulácie a nebol poškodený plombovací štítok, výrobok nebol skladovaný a používaný v horúcom, vlhkom, prašnom, chemicky agresívnom, či inak závadnom prostredí Záruka sa nevzťahuje na poruchy, ktoré vznikli: opotrebovaním v dôsledku používania výrobku prepätím pri živelných pohromách pri vyliatí kvapaliny na výrobok, prudkých nárazoch, mechanickým poškodením výrobku, nešetrnou manipuláciou, a podobne ak je výrobok používaný v rozpore s návodom na obsluhu a účelom použitia Ak pri oprave výrobku bude zistená porucha, na ktorú sa nevzťahuje záruka, náklady na túto opravu hradí kupujúci v plnej výške. Požiadavky na záručnú opravu uplatňujte prostredníctvom svojho predajcu. Výrobok zaslaný na záručnú opravu má byť kompletný a správne zabalený. GLITEL Stropkov, s.r.o. nenesie zodpovednosť za poškodenie počas prepravy. V prípade akýchkoľvek otázok sa obráťte na adresu spoločnosti, ktorá je uvedená na prednej strane záručného listu. 9

11 Dôležité bezpečnostné pokyny Pred inštalovaním VDSL routera Glitel GR340FE si pozorne prečítajte a rešpektujte záručný list a inštrukcie. Zariadenie spĺňa limity FCC stanovené na vyžarovanie rádiových vĺn v nechránenom prostredí. Zariadenie nesmie byť umiestnené v blízkosti ďalšej antény alebo vysielača, ani na nich nesmie byť pripojené. Akékoľvek zmeny alebo úpravy zariadenia, ktoré nie sú výslovne schválené oprávnenou stranou, by mohli spôsobiť stratu oprávnenia používateľa prevádzkovať toto zariadenie. V prípade búrky, ak nemáte prepäťovú ochranu pre 230 voltovú sieť a telefónnu linku, doporučujeme odpojiť sieťový adaptér zo zásuvky a vytiahnuť z routera DSL a LAN káble. (Pozn. prepäťovú ochranu pre telefónnu linku a 230 voltovú sieť je možné zakúpiť v bežne dostupných počítačových a elektropredajniach). Používajte iba schválený sieťový adaptér. Neumiestňujte výrobok na miesta, kde môžu byť káble zachytené prechádzajúcimi osobami. Nepoužívajte zariadenie v blízkosti vody, tepelného zdroja, priameho slnečného žiarenia, zdroja prachu alebo otrasov. Zabráňte vyliatiu akejkoľvek tekutiny na výrobok. Prístroj neumiestňujte do bezprostrednej blízkosti iných zariadení, ako napr. rozhlasové, televízne prijímače, mikrovlné a kancelárske prístroje. Umiestnite prístroj na nešmykľavej podložke, ktorá zamedzí škvrnám na nábytku. Zároveň predídete pádu a následnému poškodeniu prístroja. Nevtláčajte žiadne predmety do prístroja cez otvory v kryte. Pracovná teplota prístroja je od 0 C do +50 C. Pred čistením vypnite prístroj. Používajte navlhčenú alebo antistatickú tkaninu, nikdy nie suchú handru. Ak sa vyskytnú nasledujúce okolnosti, odpojte od výrobku napájací, DSL a LAN kábel a zverte prístroj kvalifikovanému servisnému stredisku: a) ak je poškodený sieťový adaptér b) ak bola na výrobok vyliata tekutina c) ak bol výrobok vystavený dažďu alebo striekajúcej vode d) ak došlo k pádu prístroja alebo k poškodeniu krytu e) ak výrobok nefunguje napriek tomu, že boli dodržané inštrukcie podľa návodu 10

12 Ďalšie informácie získate na November 2015, GLITEL Stropkov, s.r.o.
