P-660HN-TxA. Inštalačná príručka. Bezdrôtová brána n ADSL2+ so 4 portami

Transkript

1 Bezdrôtová brána n ADSL2+ so 4 portami Firmware v3.0 Vydanie 1, 6/2010 Východiskové nastavenie: IP adresa: Heslo: admin Inštalačná príručka Copyright Všetky práva vyhradené.

2 Obsah Popis prístroja... 1 Úvodné informácie... 1 Hardwarové zapojenie... 2 Nastavenie internetu... 3 Nastavenie bezdrôtovej siete... 5 Problémy a ich riešenie... 8 Kde sú k nahliadnutiu certifikácie výrobku 1. Prejdite na adresu 2. Na domovskej stránke ZyXEL zvoľte prístroj zo sťahovacieho zoznamu. 3. Otvorte požadovanú certifikáciu.

3 Popis prístroja TLAČIDLO WPS/WLAN NAPÁJANIE TLAČIDLO RESET ZDIERKA NAPÁJANIA TLAČIDLO ZAPNÚŤ/VYPNÚŤ Úvodné informácie P-660HN-TxA je ADSL router s integrovaným štvorportovým ethernetovým switchom a podporou bezdrôtového pripojenia IEEE n. P-660HN-TxA zaisťuje bezpečný prístup k internetu klientom pripojeným cez kábel i bezdrôtovú sieť. 1

4 Hardwarové zapojenie V tejto kapitole popisujeme, ako zapojiť prístroj P-660HN-TxA. 1 DSL Pripojte telefónnym káblom DSL konektor k telefónnej zásuvke (alebo splitteru, pokiaľ ho používate). 2 ETHERNET Ethernetovým LAN káblom pripojte počítač k portu Ethernet pre účely počiatočnej konfigurácie a/alebo prístup k internetu. 3 POWER Pribaleným napájacím adaptérom pripojte zdierku POWER ku zdroju elektrickej energie. 2

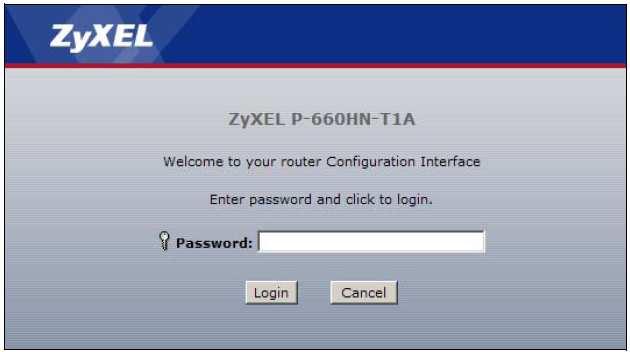

5 4 Zapnite prístroj tlačidlom ON/OFF. Sledujte kontrolky na prednom paneli. V priebehu spúšťania prístroja bliká kontrolka POWER, potom sa rozsvieti natrvalo. Kontrolka DSL svieti trvalo, keď je nadviazané fyzické DSL pripojenie. Kontrolka WLAN sa rozsvieti, keď je bezdrôtová sieť pripravená na prevádzku. Kontrolka INTERNET svieti, keď má prístroj prístup k internetu. Pri odosielaní a prijímaní dát kontrolka bliká. Správne zapojenie portu ETHERNET bude potvrdené rozsvietením príslušnej kontrolky. Pri prijímaní a odosielaní dát cez tento port kontrolka bliká. Pokiaľ kontrolky nesvietia ako majú, skontrolujte pripojenie a prezrite káble, či sú v poriadku. Pokiaľ problém pretrváva, kontaktujte predajnú organizáciu. Nastavenie internetu 1 Spusťte webový prehliadač a zadajte adresu P-660HN-TxA sa pokúsi nájsť pripojenie k internetu. Chvíľu počkajte. Pokiaľ sa webové stránky otvoria správne, ste pripojený k internetu a môžete prístroj P-660HN-TxA začať používať. Pokiaľ sa webové stránky neotvoria, postupujte podľa pokynov nižšie. Pripravte si údaje, ktoré Vám oznámil poskytovateľ pripojenia (ISP). 2 Otvorte webový prehliadač a zadajte adresu 3 Zadajte východiskové heslo admin a kliknite na Login (prihlásiť). Zadanie administrátorského hesla Vám umožní nastaviť internetové a bezdrôtové pripojenie a parametre zabezpečenia. 3 Postupujte podľa pokynov na obrazovke. Dôrazne vám doporučujeme zmeniť prednastavené heslo a opakovane sa prihlásiť. 3

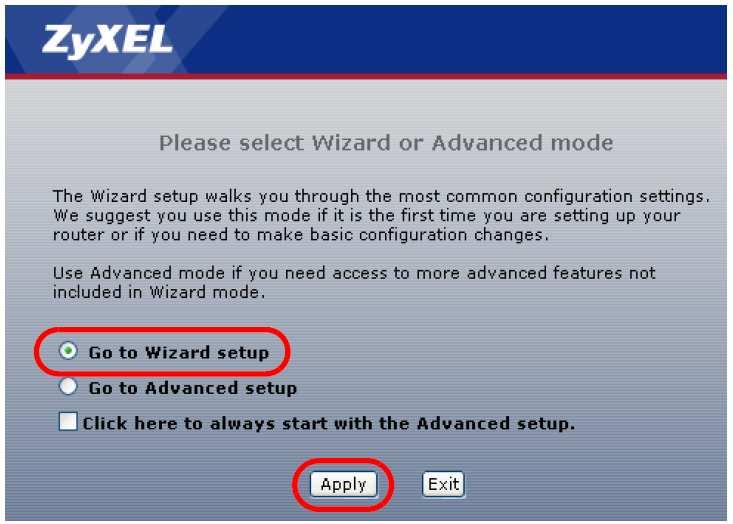

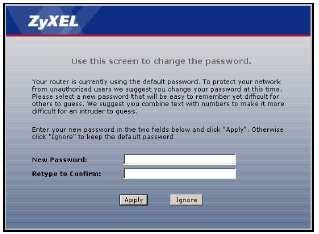

6 4 Zvoľte voľbu Go to Wizard setup (otvoriť sprievodcu nastavením). Kliknite na Apply (použiť). 5 Kliknite na INTERNET/WIRELESS SETUP (nastavenie internetu/bezdrôtovej siete). Počkajte chvíľu, dokiaľ P-660HN-TxA detekuje pripojenie DSL. 6 Postupujte podľa pokynov v sprievodcovi. Východiskové nastavenie parametrov je potrebné upraviť podľa údajov od poskytovateľa pripojenia. Príklady najpoužívanejšieho základného nastavenia nájdete v tabuľke: Country Encapsulation Multiplex VPI VCI Czech Rep. PPPoE (PPPoA) LLC (VC) 8 48 Slovakia PPPoE LLC 1 32 Poland PPPoA (PPPoE) VC (LLC) 0 (5) 35 (35) Hungary PPPoE LLC 1 32 Po nakonfigurovaní modemu kliknite na internetový prehliadač a môžete začať využívať služby internetového pripojenia. 4

7 Nastavenie bezdrôtovej siete 1 Pre nastavenie bezdrôtovej siete postupujte podľa pokynov v sprievodcovi. Zvoľte Continue to Wireless Setup Wizard Yes (pokračovať so sprievodcom nastavenia bezdrôtovej siete áno) a potvrďte tlačidlom Next (ďalší). 2 Kliknite na voľbu Active (aktivovať) v rámci položky Wireless LAN (bezdrôtová sieť) a potom pokračujte potvrdením tlačidla Next (ďalší). 5

8 3 Na stránke Wireless (bezdrôtový) je možné nastaviť parametre zabezpečeného bezdrôtového prenosu. Po konfigurácii zabezpečenia prejdite na ďalšiu stránku kliknutím na Next (ďalší) a zmeny potvrdíte kliknutím na Apply (použiť). Aby mohla prebiehať bezdrôtová komunikácia, musia bezdrôtoví klienti a prístroj P-660HN-TxA používať rovnaké meno SSID, rovnaké ID kanálu a rovnaký kryptovací kľúč (pokiaľ je šifrovanie zapnuté). 6

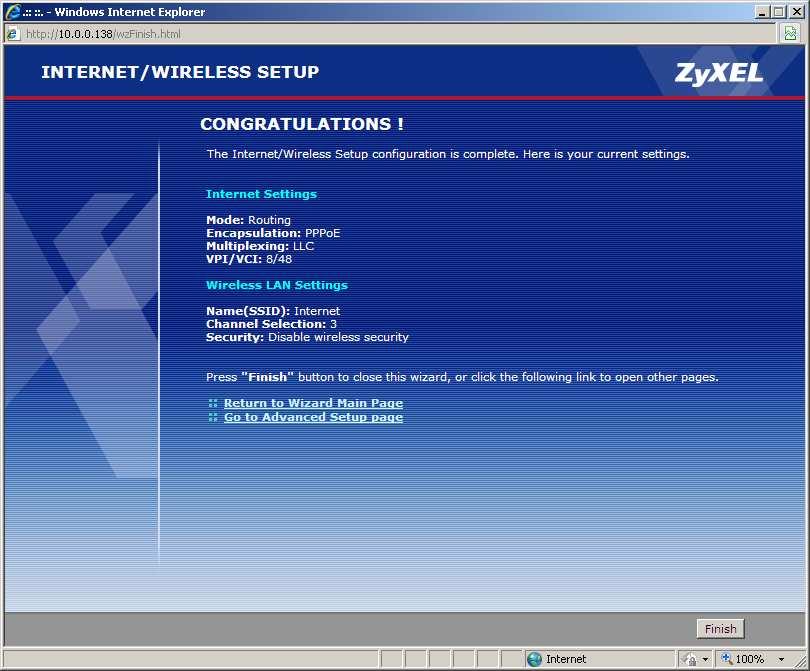

9 4 Parametre internetového a bezdrôtového pripojenia sa objavia na ďalšej stránke. Kliknutím na Finish (ukončiť) je nastavenie bezdrôtovej siete u konca. Ďalšie informácie o možnostiach nastavenia nájdete v Užívateľskej príručke, ktorá je k stiahnutiu na stránkach 7

10 Problémy a ich riešenie 1 Pokiaľ nemôžete získať prístup k webovému konfigurátoru s použitím aplikácie Internet Explorer vo Windows XP alebo Windows Server 2003, skontrolujte, či ste povolili vyskakovacie okná, JavaScript a Javu, popr. nastavte zabezpečenie na nižšiu úroveň než High (vysoká úroveň): v aplikácii Internet Explorer kliknite na Tools (nástroje) > Internet Options (možnosti internetu) > Security (zabezpečenie). 2 Pokiaľ sa nemôžete pripojiť k internetu cez port LAN, postupujte podľa krokov nižšie: a b c d Skontrolujte kontrolky na prednom paneli. Ak sa líšia od popisu vyššie v tejto príručke v kapitole Hardwarové zapojenie, skontrolujte hardwarové zapojenie. Ak kontrolky nezodpovedajú popisu, vypnite zariadenie, niekoľko sekúnd počkajte a znova zariadenie zapnite. Vykonajte znova pokyny v kapitole Nastavenie internetu. Dávajte pozor, aby ste zadali správne údaje. Napr. dávajte pozor, aby ste zadali správne užívateľské meno a heslo. Pokiaľ ste si nie istý, aké máte použiť zapúzdrenie (encapsulation), kontaktujte poskytovateľa pripojenia. Pokiaľ sa jedná o nový internetový účet, overte u poskytovateľa, či je už aktívny. Pokiaľ problém nevyriešite, prečítajte si kapitolu Problémy a ich riešenie v Užívateľskej príručke. 3 Pokiaľ sa nemôžete pripojiť k internetu bezdrôtovo, postupujte takto: a b Na počítači, ktorý je súčasťou bezdrôtovej siete, otvorte prehliadač a zadajte adresu Ak sa objaví obrazovka pre prihlásenie k prístroju, postupujte podľa krokov a d vyššie v kroku 2. Ak sa obrazovka neobjaví, postupujte podľa ďalšieho kroku. Skontrolujte, či prístroj P-660HN-TxA a počítač používajú rovnaké bezdrôtové nastavenie. 8

11 Zariadenie je možné prevádzkovať v Slovenskej republike v súlade s všeobecným povolením VPR 01/
