1 Pokojový termostat TF-H1 Návod k použití

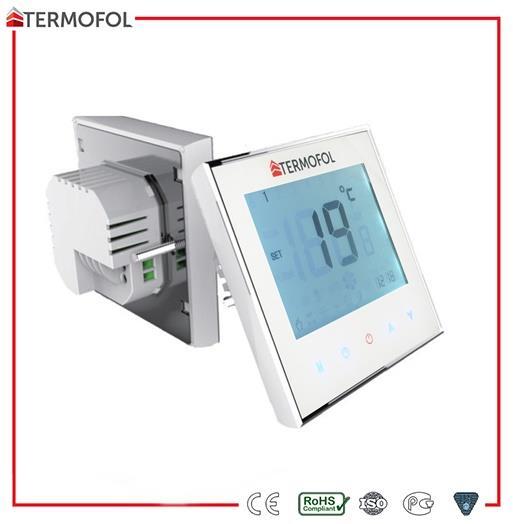

2 Termostat TF-H1 Charakteristika: Ovládání pomocí dotykových tlačítek Programování teploty Způsob montáže: pod omítku - do instalační krabice Záruka: 24 měsíců Štíhlý tvar - tloušťka pouhých 12 mm! Sněhově bílá barva Modré podsvícení Modré tlačítko podsvícení Signalizace - připojený topný Možnost ručního ovládání teploty Vnější senzor - podlahový senzor v sadě! Technické specifikace: Spotřeba proudu: <1,5 VA Teplotní rozsah: 5-35 o C Omezení maximální teploty topného tělesa - patro: 10 o C - 70 o C 2 senzory: čidlem teploty vzduchu + čidlo teploty podlahy, senzor NTC Maximální zatížení výstupu: 16A Ochranný kryt: IP20 Rozměry: 86x86 mm Napájení: 230 AC Délka podlahového čidla: 3m Přesnost +-1c

3 Návod na instalaci a použití termostatu Upozornění! Zařízení má být instalováno výhradě kvalifikovaným elektrikářem, podle návodu k zapojení. Dodržujte bezpečnostní předpisy. Instalaci proveďte tak aby byl zaručen stupeň ochrany třídy II. Tento termostat může být instalován samostatně. Používán má být výhradně ke kontrole teploty v suchých, uzavřených místnostech v standardním prostředí. Použití - v systémech elektrického ohřevu - v systémech vodního ohřevu Funkce Měření teploty je prováděno pomocí vnitřního nebo podlahového teplotního čidla. Termostat se zapne v případě, kdy čidlo zaznamená teplotu, která je nižší než nastavená požadovaná hodnota. V případě kdy teplota překroční nastavenou hodnotu, termostat se vypne. Ovládací rozhraní je snadné na obsluhu. Display ukazuje provozní režim termostatu. Tato regulace je velmi kvalitní a spolehlivá. Nabídne uživateli téměř vše co potřebuje pro bezobslužný provoz. Termostat pracuje ve třech režimech: ROOM vnitřní čidlo hlídá pokojovou teplotu a čidlo podlahy je v režimu vypnut. Tento režim je možné použít u topného systému kde nepotřebujeme hlídat čidlo podlahy. FLOOR u tohoto režimu hlídá pouze čidlo podlahové. Čidlo pokojové je vypnuté. Tento režim můžeme zvolit pokud chceme stálou teplotu podlahy bez hlídání teploty pokojové. ALL u tohoto režimu vnitřní čidlo hlídá max. nastavenou teplotu místnosti a zároveň max teplotu podlahového čidla a hlídá proti přetopení. V případě odpojení nebo zkratu senzoru dojde k vypnutí ohřevu. Moderní vzhled termostatu spojený s chromovaným rámečkem a akrylovým displejem tvoří elegantní celek. Ovládání je jednoduché, pomocí dotykových tlačítek a nemělo by nikomu způsobovat potíže. Týdenní programování je možné ve variantách (5 dnů týdne + 2 dny víkendu) poskytuje vysoký tepelný komfort a minimalizuje náklady na ohřev. Jedním kliknutím můžeme změnit mód termostatu na manuální ovládání, získáme tak možnost nastavení momentální teploty. Termostat udržuje teplotu v rozmezí 1 C vzhledem k nastavení. Vestavěná paměť zaručuje zachování nastavení i v případě výpadku proudu.

4 Zapnutí/vypnutí Stiskni Ȯ pro zapnutí /vypnutí napájení Nastavení teploty Stiskni Ʌ V pro nastavení teploty Nastavení hodin Stiskni Ȯ pro nastavení minut, hodin, týdnů Stiskni Ʌ V pro nastavení času Znovu stiskni Ȯ pro výstup z nastavení hodin Programování týdenního režimu Stiskni M pro změnu na ruční nebo týdenní programování Stiskni a podrž Ȯ pro aktivaci programování, na displeji se ukáže Stiskni Ȯ pro nastavení času prvního období Stiskni Ȯ pro nastavení teploty prvního období Stiskni Ȯ pro nastavení času druhého období Stiskni Ȯ pro nastavení teploty druhého období Stiskni Ȯ pro nastavení času třetího období Stiskni Ȯ pro nastavení teploty třetího období Stiskni Ȯ pro nastavení času čtvrtého období Stiskni Ȯ pro nastavení teploty čtvrtého období Stiskni Ȯ pro nastavení času pátého období Stiskni Ȯ pro nastavení teploty pátého období Stiskni Ȯ pro nastavení času šestého období Stiskni Ȯ pro nastavení teploty šestého období Stiskni Ȯ pro nastavení sobotního/nedělního času POZOR! stiskni Ʌ V pro nastavení hodnoty Tovární nastavení teplot

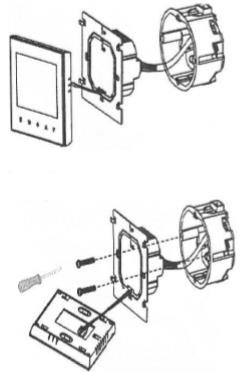

5 Zapojení: 1.N neutral, napájení tepelný zdroj 2.F fáze, napájení tepelný zdroj 3.N neutral, napájení ze sítě AC230V 4.F fáze, napájení ze sítě AC230V 5.NTC vstup pro podlahové čidlo 6.NTC vstup pro podlahové čidlo Servisní nastavení termostatu. Vypni termostat, stiskni a podrž M a znak hodin zároveň. Po dobu 5 sekund pro servisní nastavení. Následně stiskni M pro výběr jednotlivých možností. Veškerá nastavení se automaticky uloží. Stiskni Ʌ pro potvrzení a V pro zrušení výběru. NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM Odpojte napájení před zapojením elektrického přívodu. Kontakt s vodivými částmi může způsobit úraz elektrickým proudem a může způsobit závažná poranění nebo smrt. 1)Termostat může být instalován v elektroinstalační krabice označení KP67/2 2) Zapojte termostat dle schématu zapojení. 3) Přišroubujte montážní desku k elektroinstalační krabici.

6 Servisní nastavení termostatu. Vypni termostat, stiskni a podrž M a znak hodin zároveň. Po dobu 5 sekund pro servisní nastavení. Následně stiskni M pro výběr jednotlivých možností. Veškerá nastavení se automaticky uloží. Stiskni Ʌ pro potvrzení a V pro zrušení výběru.
