2 Vážený zákazníku Obsah Pořízením jednoho z termostatů typu Standard, Komfort nebo Control jste se rozhodli pro digitální regulaci teploty v místnosti pomocí technologie mikrocontroll, která umožňuje nastavení teploty podlahového vytápění, radiátorů nebo konvektorů. V závislosti na typu zařízení je možné provádět regulaci teploty v samostatné místnosti. Snížením teploty můžete dosáhnout úspory energie. Termostaty mohou být instalovány pouze se systémovým držákem typu AS Přečtěte si prosím montážní návod k AS Aby nedošlo k poškození termostatu, instalujte v hrubé stavební fázi pouze systémový držák. Proto je držák balen samostatně a není součástí dodávky termostatu. Kvalitní produkty vyrobeny v Německu Produktová řada termostatů Přehled typy termostatů....3 Obsah balení....4 Popis produktu...4 Bezpečnost...5 Bezpečnostní pokyny...5 Montážní návod....6 Montáž....6 Demontáž....6 Provozní pokyny...7 Volba teploty....7 Omezení teploty...7 Indikační symbol měsíc...8 Přepínací páka...9 Minimální teplota....9 Snížení teploty...10 Elektrické instalace...11 Digitální časovač Digitální časovač 2 elektrická instalace...13 Technická data

3 Přehled 3 typy termostatů 3 typy termostatů - Standard, Komfort a Control jsou k dispozici ve verzi 24 V a 230 V v provedení bez proudu zavřeno (NC) nebo bez proudu otevřeno (NO). Díky mikroprocesorové technologii řídí termostat servopohony v závislosti na zvolené cílové teplotě. Termostat Standard AR..S2 Termostat Komfort AR..K2 / K2E Termostat Control AR..C2 Se všemi základními vlastnostmi pro univerzální použití. Se všemi funkcemi termostatu AR...S2, včetně výběru provozního režimu. Termostat Komfort AR...K2E navíc obsahuje externí senzor. Se všemi funkcemi termostatu AR...K2, navíc možnost automatického ovládání teploty pomocí digitálního časovače. 3

4 Obsah balení Termostat (1 kus) externí senzor Manuál (1 ks) pouze AR..K2E Popis produktu Každý ze série termostatů umožňuje ve spolupráci se servopohony jemnou regulaci teploty v místnosti. Požadovaná teplota je nastavitelná v krocích po 1/4 stupně. Termostat pracuje pomocí výstupního signálu. V případě potřeby tepla výstupní signál z termostatu předá povel servopohonu k otevření příslušného ventilu. Pro připojení a instalaci termostatu je zapotřebí systémový držák. Termostat je možné na systémový držák nasadit kdykoliv po ukončení stavby. Všechny termostaty s mikroprocesorovou technologií jsou vybaveny protizámrzovou ochranou, ochranou ventilu a ochranou proti přetížení. Poznámka: Pokud se popisy týkají funkcí společných pro všechny 3 typy termostatů, je vždy vyobrazen Termostat Komfort. Kompabilita Digitální časovač 2 pro AR.. C2 není kompatibilní s AR.. C kvůli rozdílné elektronice. Zaměnění těchto produktů nezpůsobuje poškození výrobků, ale může zapříčinit špatnou funkčnost. 4

5 Bezpečnost Bezpečnostní pokyny Používejte v souladu s předpisy Termostaty ve verzi Standard, Komfort a Control jsou elektronické prostorové termostaty určené pro elektronické doregulování teplovodních otopných soustav. Za tímto účelem mohou být používány výhradně k pohonu servopohonů. Výrobce není zodpovědný za nesprávné použití. Autorizovaný odborník Elektrické instalace musí být prováděny v souladu s aktuálními právními předpisy a v souladu s pokyny distributora elektrické energie. Tyto pokyny vyžadují speciální znalost odpovídající oficiálnímu znalostnímu stupni v jedné z těchto profesí: - Elektro montér nebo elektro inženýr - Montážník TZB Zdroje nebezpečí Termostat musí být před otevřením odpojen ze sítě. Při čištění používejte pouze jemný a suchý hadřík bez použití rozpouštědel. Případ nouze Vypojte z elektřiny celý systém ovládání teploty v místnosti. 5

6 Montážní návod 1 Montáž Demontáž 3 6 POZOR! Termostat nenaklánějte!

7 Provozní pokyny Volba teploty Standard Komfort Control Volič požadované teploty se soft click vruby. Požadovanou teplotu v místnosti lze volit v krocích po 1/4 stupně. Teplotní stupnice ve C. Omezení teploty Standard Komfort Control 7

8 Indikační symbol měsíc Komfort Control DEU Snížení teploty je aktivní Protizámrzová teplota - 5 C Chybový kód (pouze u verze KE) Měsíc svítí v intervalu 1 sekundy. Toto je upozornění v případě nefunkčního čidla nebo v případě nastavení nedefinované pozice na voliči teploty externího čidla. 8

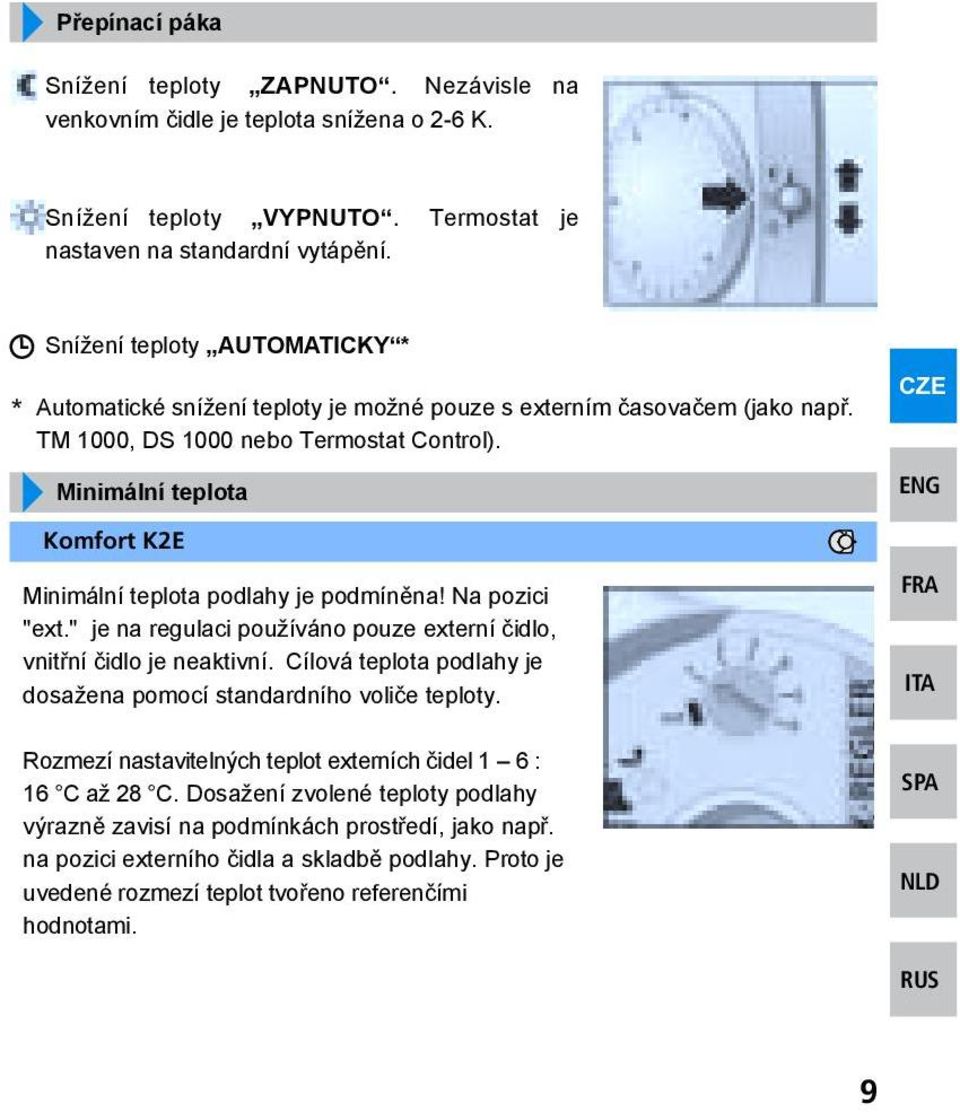

9 Přepínací páka Snížení teploty ZAPNUTO. Nezávisle na venkovním čidle je teplota snížena o 2-6 K. Snížení teploty VYPNUTO. Termostat je nastaven na standardní vytápění. Snížení teploty AUTOMATICKY * * Automatické snížení teploty je možné pouze s externím časovačem (jako např. TM 1000, DS 1000 nebo Termostat Control). Minimální teplota Komfort K2E Minimální teplota podlahy je podmíněna! Na pozici "ext." je na regulaci používáno pouze externí čidlo, vnitřní čidlo je neaktivní. Cílová teplota podlahy je dosažena pomocí standardního voliče teploty. Rozmezí nastavitelných teplot externích čidel 1 6 : 16 C až 28 C. Dosažení zvolené teploty podlahy výrazně zavisí na podmínkách prostředí, jako např. na pozici externího čidla a skladbě podlahy. Proto je uvedené rozmezí teplot tvořeno referenčími hodnotami. 9

10 Snížení teploty Volitelné snížení (2 K až 6 K) Komfort Control Snížení teploty může být zvoleno v rozmezí od 2 K do 6 K z nastavené požadované teploty. Přednastavené snížení teploty (2K) Standard Komfort K2E Přednastavené snížení teploty je vždy přibližně o 2 K ze zvolené cílové hodnoty. U termostatu K2E není cílová teplota externího čidla uvažována v provozu snížení teploty. Nicméně v případě, že je nastavení prováděno pouze pomocí externího čidla, je tato teplota snížena o 2 K. 10

11 Elektrické instalace Standard Komfort Komfort K2E 230 V AC / 0,2 A ohmické zatížení 24 V AC / 1 A ohmické zatížení max. 5 OEMservopohonů A 2004 / A V AC N L 24 V AC L2 L1 Termostat AR 20.. S2 K2 K2E AR 40.. S2 K2 K2E Časovač Pouze pro automatický teplotní útlum 11

12 Digitální časovač 2 Control Digitální časovač umožňuje kontrolované automatické snížení teploty jedné místnosti nebo kontroluje jako hlavní časovač ostatní termostaty. Kanál ukazuje Doba vytápění = On Doba snížení = Off Výběr např.: Auto, PROG,... vstupní chyba Den v týdnu (7=neděle) Volba Ano, potvrzení vybraného nebo programování Volba Ne, poté pokračujte Další informace viz manuál Termostat Control 12

13 Digitální časovač 2 - elektrická instalace Control 230 V AC / 0,2 A ohmické zatížení 24 V AC / 1 A ohmické zatížení max. 5 OEM servopohonů A 2004 / A V AC N L 24 V AC L2 L1 Termostat AR 20.. C2 AR 40.. C2 max. 5 OEM servopohonů A 2004 / A 4004 Termostat AR 20.. S2 K2 K2E AR 40.. S2 K2 K2E Další termostaty 13

14 Technická data Technická data Skladovací teplota -25 až 60 C Okolní teplota 0 až 50 C Relativní vlhkost max. 80%, nekondenzovaná S2 K2 K2E C2 Provozní napětí 230 V AC, -10%.. +10% Spínací proud: max. 0,2 A* Pojistka: 0,63 A T Bezpečnostní třída: II Max. počet servopohonů: 5 à 3 W 230 V Provozní napětí 24 V AC, -10%.. +20% Spínací proud: max. 1 A* Pojistka: 1 A T Bezpečnostní třída: III Max. počet servopohonů: 5 à 3 W 24 V Ovládací kmit: cca. 0,2 K Stupeň ochrany: IP30 Funkce proti zamrznutí: 5 C Ochranná funkce ventilu: 6 min / 24h Přepěťová ochrana Externí čidlo Montáž: svorkové spojení Rozměry V/Š/H v mm 80/84/27 80/93/27 80/93/27 80/118/27 *ohmické zatížení Pojistka: T 1A Vyhořelá pojistka může být indikátorem vady celého systému. Řešte tento problém s kvalifikovaným odborníkem. 14
