4 Naše inovativní Air2Air systémy splňují všechny požadavky Green IT 4

5 Chlazení datových center s nejvyšší energetickou účinností S bohatými zkušenostmi pracujeme v řadě oborů, od chladících věží a velkých vzduchotechnických jednotek až po komfortní klimatizaci kanceláří. Tyto rozsáhlé znalosti a zkušenosti využíváme k doplnění naší rozsáhlé činnosti v oboru, abychom neustále navrhovali, inovovali a vylepšovali naše výrobky, abychom Vám umožnili se rozvíjet. Naše výrobky jsou založeny na efektivitě. Jsou efektivně konstrukčně navrženy a především energeticky efektivní. Podle studií tvoří energetická spotřeba v datových centrech již přibližně 2 % globální spotřeby energie, což je ekvivalentem leteckého průmyslu. Energetická účinnost proto nebyla nikdy předtím z hlediska budoucnosti oboru tak zásadní. FläktGroup Komplexní výrobkové portfolio Design zaměřený na účinnost Systémová řešení Vysoce kvalitní konstrukce a výroba Vlastní údržba a servis Zavedená síť podpory Globální přítomnost Důvěryhodní a zkušení dodavatelé Nedodáváme vám pouze účinné komponenty, ale dokážeme dodávat i účinné systémy. Díky rozsáhlým znalostem odvětví poskytujeme ideální řešení, která fungují harmonicky s novými nebo stávajícími podsystémy a maximalizují tak potenciální návratnost. Naše výrobky jsou navrženy a vyrobeny podle nejvyšších standardů kvality a pro vaše aplikace zajišťují ekologickou a ekonomickou trvanlivost. Zajišťujeme údržbu i servis, čímž tuto trvanlivost ještě více prodlužujeme. Máme zavedenou síť podpory a globální přítomnost. Díky mezinárodním sídlům závodů, prodejních kanceláří, podpory a servisu dokážeme být všude tam, kde nás potřebujete. Chcete-li najít nejbližší kontakt, navštivte: Naše zkušenosti tvoří váš budoucí úspěch 5

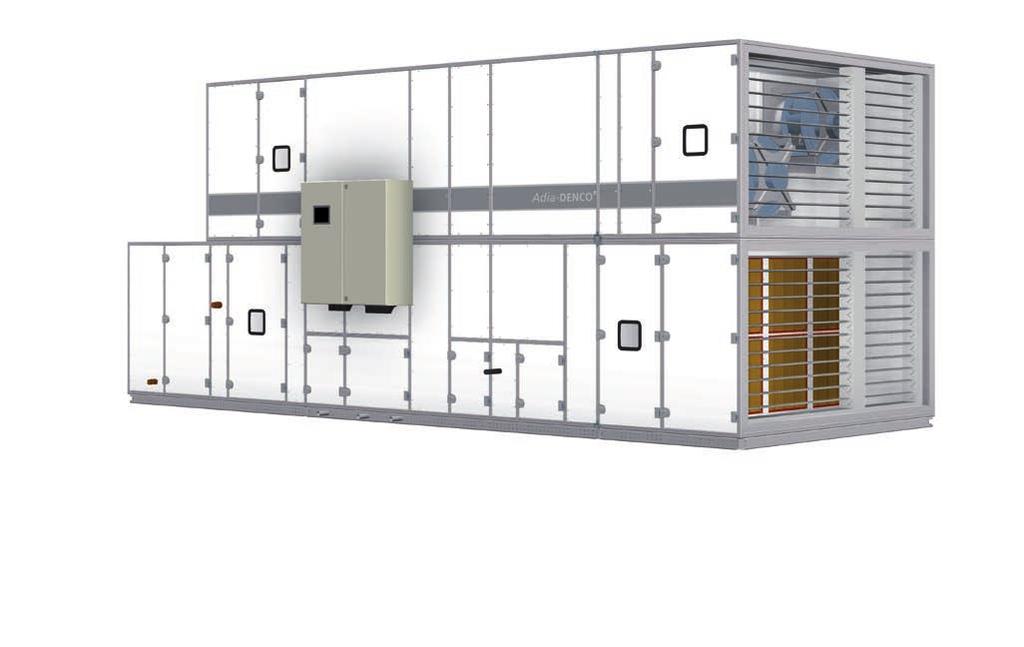

6 Adia-DENCO Velké množství vzduchu Jednotka Adia-DENCO se vyvinula z dobře zavedené řady centrálních jednotek CAIR, přičemž v sobě spojuje adiabatické chlazení a konstrukci ušitou na míru pro datová centra. Adiabatický proces se nevyužívá nepřetržitě. Při venkovních podmínkách pod přibližně 20 C (při 25 C teplotě vzduchu přiváděného do datového centra) jednotka dokáže pracovat pouze s nepřímým freecoolingovým chlazením. Adiabatické chlazení přichází na řadu nad touto hodnotou a může být využíváno až do teploty vlhkého teploměru venkovního vzduchu 23 C (např. 32 C, 50% r.v.). Jednotka Adia-DENCO znamená nepřímě freecoolingové chlazení. Prostor nevystavuje znečišťujícím látkám z venkovního vzduchu a zajišťuje vysokou úroveň čistoty. Lze v nich využívat kapsové filtrační vložky s certifikací Eurovent, což zajišťuje čistotu a vysokou kvalitu vzduchu vstupujícího do dvojitého deskového rekuperačního výměníku. Toto jsou jen některé z vlastností jednotek Adia-DENCO, které ve spojení s pokrokovým regulačním systémem představují fantastickou investici. 6

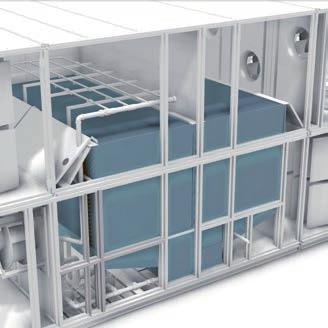

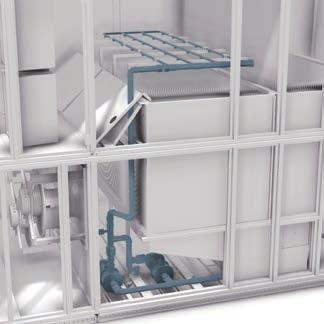

7 Dvojitý deskový rekuperační výměník Velký vnitřní povrch Nízká tlaková ztráta Ošetřen epoxidovou pryskyřicí Utěsněné hliníkové desky Adiabatické chlazení Optimalizovaná konfigurace trysek Vestavěná možnost redundance Nedochází k degradaci díky použití demineralizované vody Kontrola spotřeby vody Nízkotlaké trysky z nerez oceli 7

8 Nepřekonatelná efektivita Jednotka Adia-DENCO využívá klimatu vašeho prostředí pro energeticky účinný provoz. Adiabatické chlazení ve spojení s velkým dvojitým deskovým rekuperačním výměníkem dává zákazníkům dlouhodobou a energeticky účinnou možnost dosahovat výjimečných hodnot EER. Až 300 kw v několika velikostech skříní s dvěma konfiguracemi průtoku vzduchu znamená, že v jakékoliv aplikaci můžete plně využít potenciálu venkovního prostředí. Ochrana při extrémech: Pro lokality s velkým rozsahem venkovních teplot lze jednotky Adia-DENCO volitelně instalovat s doplňkovým chladičem. Ty mohou pokrývat buď vysoké zatížení nebo redundanci a tak zajistit bezproblémový provoz. Konfigurace skříně: Jednotky Adia-DENCO mají skříň se řadou funkčních prvků ve variantě pro vnitřního či venkovního provedení. Lze je vybavit klapkami nebo stříškou proti povětrnostním vlivům. Materiál skříně lze rovněž zvolit na míru konkrétním potřebám. Účinná filtrace vzduchu: S použití kapsových filtračních vložek s certifikací Eurovent zajistí jednotce provozuschopnost mezi jednotlivými intervaly údržby. Kapsové filtrační vložky podle ČSN EN 779: 2012 jsou k dispozici ve třídě filtrace G4, M5 a F7 i pro speciální hygienické požadavky i v nehořlavé úpravě. Úspora vody: Jednotky Adia-DENCO používají demineralizovanou vodu upravenou reverzní osmózou, což znamená, že ji lze v adiabatickém chlazení využít opakovaně. To dramaticky snižuje proplachovací cykly z frekvence jednou za hodinu běžně na jednou za týden. V kombinaci s inteligentním ovládacím software toto snižuje spotřebu vody na minimum. 8

9 9

10 Hustota m³/kg suchý vzduch Případová studie Snížení provozních nákladů Níže uvedený graf zobrazuje teplotní a vlhkostní profil v Londýně (Velká Británie) v průběhu jednoho roku na psychrometrickém diagramu. Dvě diagonální úsečky představují přibližné body změny provozu jednotek Adia-DENCO. Dolní úsečka zobrazuje změnu z freecoolingového chlazení na adiabatické a horní úsečka značí změnu z adiabatického chlazení na strojní. Tyto hranice jsou informativní a podle našich výpočtů lze všech těchto příkladů dosáhnout pouze s využitím adiabatického a freecoolingového chlazení při teplotě přívodního vzduchu 25 C. Tento teplotní profil jsme porovnali s profilem ve zbytku střední Evropy a ukázalo se, že v této oblasti není pro použití Adia-DENCO třeba strojního chlazení. Takový návrh znamená úsporu kapitálových nákladů, nákladů na instalaci a, což je nejpodstatnější, nižší náklady na spotřebu energie a vody. Využití principů freecoolingového i adiabatického chlazení Dokáže snížit nebo odstranit potřebu strojního chlazení na území střední Evropy Splňuje veškeré požadavky na zelené IT Globální kompatibilita Londýn, Velká Británie Adiabatické + doplňkové chlazení (0 hodin provozu za rok) Teplota vlhkého teploměru - C Adiabatické chlazení (188 hodin provozu za rok) Freecoolingové chlazení (8572 hodin provozu za rok) Entalpie kj/kg % Obsah vodní páry g/kg suchý vzduch 80% % 60% % 40% 30% % 10% Relativní vlhkost Teplota suchého teploměru - C 10

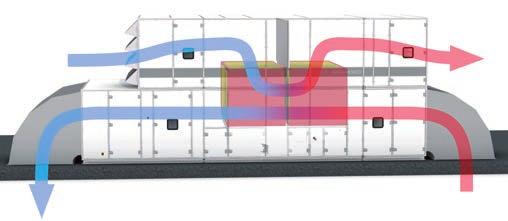

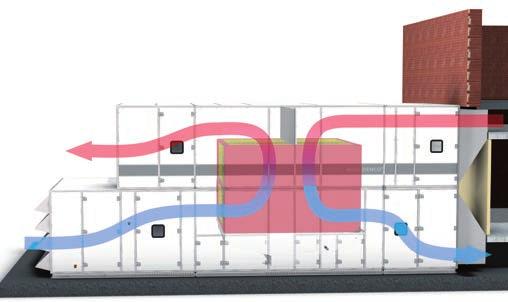

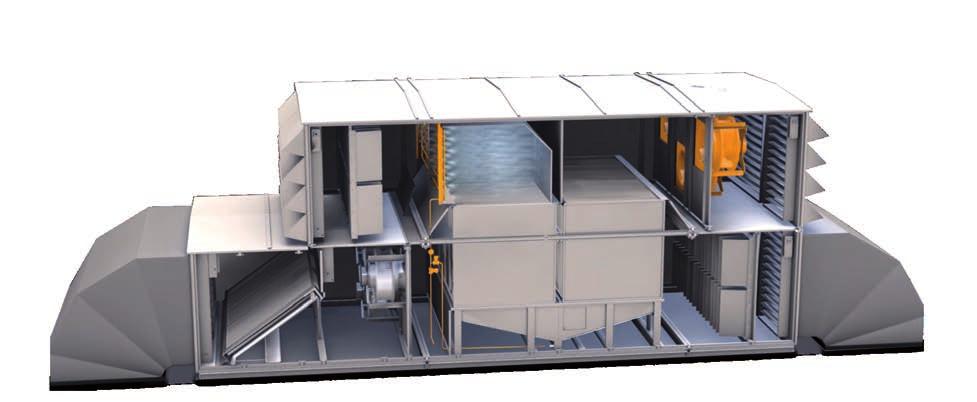

11 Konfigurace proudění vzduchu Střešní provedení: V této konfiguraci vstupuje venkovní vzduch v levé horní části obrázku, prochází dvojitým deskovým výměníkem tepla a opouští jednotku v pravé horní části. Odtahovaný vzduch z datového centra vstupuje do jednotky vpravo dole, prochází přímo dvojitým deskovým rekuperační výměníkem a vrací se zpět do prostoru z levé dolní části jednotky. Stěnové provedení: V této konfiguraci se všechen vzduch, který do jednotky vchází, vrací stejnou stranou, což umožňuje instalaci jednotek přímo vedle řešeného prostoru. Venkovní vzduch vstupuje do jednotky v levé dolní části a protéká směrem vzhůru přes dvojitý deskový rekuperační výměník. Odtahovaný vzduchu z datového centra vstupuje do jednotky vpravo nahoře, je veden směrem dolů přes dvojitý deskový rekuperační výměník a vrací se zpět do prostoru z pravé dolní části jednotky. Adia-DENCO - Proudění vzduchu Venkovní vzduch Odpadní vzduch Přiváděný vzduch do datového centra Odtahový vzduch z datového centra 11
