1 Katalog Spolehlivé a vysoce účinné chlazení Jednotky přesné klimatizace DENCO Přesná klimatizace pro kritická prostředí 03/2017 (CZ)

2 Slib Jednotky přesné klimatizace pro nás představují mnohem více než pouhá slova: jsou i slibem. Slibem, který dodržíme díky svým dlouholetým zkušenostem. Všechny jednotky řady Denco jsou synonymem chlazení s přesností na jediný stupeň, přesné kontroly vlhkosti a absolutně spolehlivých, prostorově úsporných a současně energeticky účinných klimatizačních řešení. 2 PR CZ Změny vyhrazeny R3-03/2017

3 Naše zkušenosti utvářejí váš budoucí úspěch Účinná řešení pro citlivá prostředí S bohatými zkušenostmi pracujeme v řadě oborů, od chladících věží a velkých vzduchotechnických jednotek po komfortní chlazení kanceláří. Tato ohromná zásobárna znalostí doplňuje naší rozsáhlou historii v odvětví, na jejímž základě neustále navrhujeme, inovujeme, upravujeme a zlepšujeme své výrobky, aby naše společnost prosperovala. Pro prostředí vyžadující přesnou klimatizaci, například datová centra, komunikační místnosti, laboratoře a řada dalších, máme produktové portfolio DENCO. Mezi naše řešení patří: Adia-DENCO Jednotka přesné klimatizace, která využívá principu adiabatického chlazení, díky kterému dosahuje vynikajícího poměru chladícího výkonu a spotřeby. Desítky let zkušeností Kompletní výrobkové portfolio Design zaměřený na účinnost Systémová řešení Vysoce kvalitní design a výroba Vlastní údržba a servis Zavedená síť podpory Globální přítomnost Důvěryhodní a zkušení dodavatelé Multi-DENCO Adaptabilní a spolehlivé řešení pro účinné chlazení, které lze použít v mnoha verzích pro řadu situací. Ultra-DENCO Řešení pro zdvojené podlahy s chlazenou vodou s vynikajícím chladícím a energetickým výkonem. Row-DENCO Jednotka pro vysoké hustoty výkonu a malé nároky na prostor, která je umístěna mezi servery nebo vedle nich. Picco-DENCO Kompaktní, flexibilní jednotka, speciálně navržená pro menší místnosti vyžadující chlazení. Naše výrobky jsou založeny na účinnosti, která je i jejich hlavním motorem. Jsou efektivně navržené, mají snadný servis a ovládání a nejdůležitější je, že jsou účinné i energeticky. Podle studií tvoří energetická spotřeba v datových centrech již přibližně 2 % globální spotřeby energie, což je ekvivalentem leteckého průmyslu. Energetická účinnost proto nebyla nikdy předtím z hlediska budoucnosti oboru tak zásadní. Nedodáváme vám pouze účinné komponenty, ale dokážeme dodávat i účinné systémy. Díky rozsáhlým znalostem odvětví poskytujeme ideální řešení, která fungují harmonicky s novými nebo stávajícími podsystémy a maximalizují tak potenciální návratnost. Naše výrobky jsou navrženy a vyrobeny podle nejvyšších standardů kvality a pro vaše aplikace zajišťují ekologickou a ekonomickou trvanlivost. Zajišťujeme údržbu i servis, čímž tuto trvanlivost ještě více prodlužujeme. Máme zavedenou síť podpory a globální přítomnost. Díky mezinárodním sídlům závodů, prodejních kanceláří, podpory a servisu dokážeme být všude tam, kde nás potřebujete. PR CZ Změny vyhrazeny R3-03/2017 3

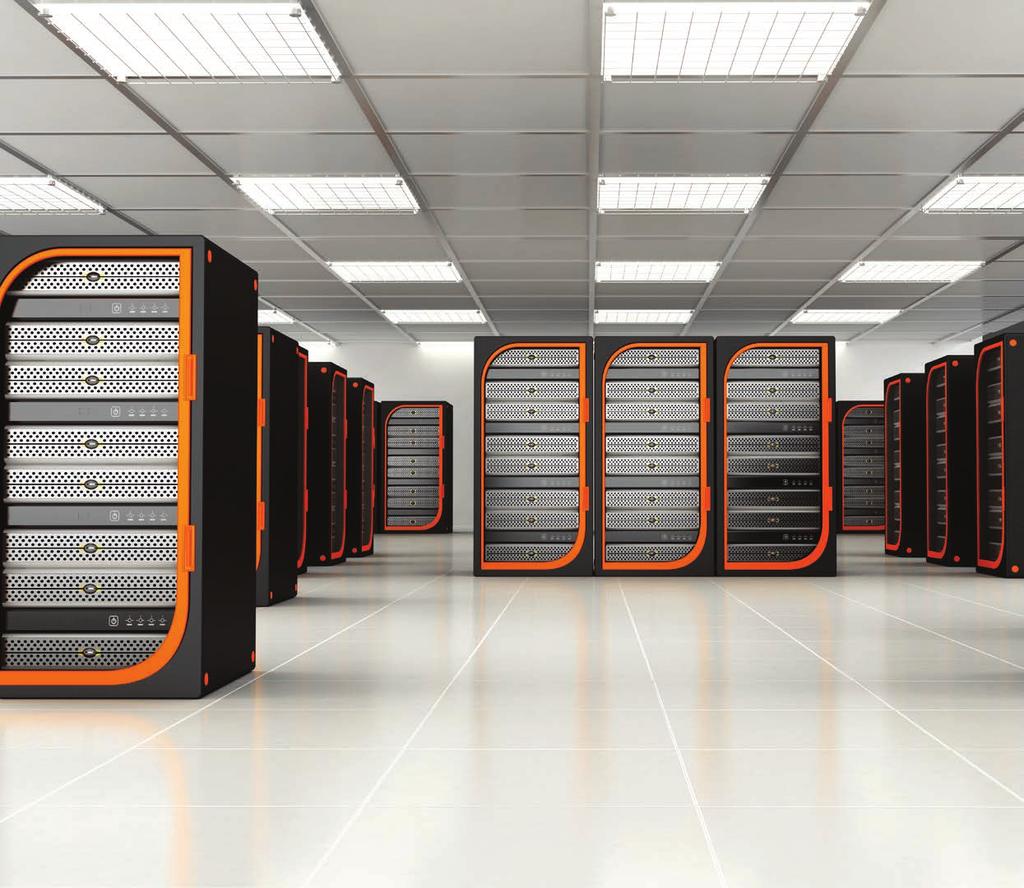

4 Doporučujeme Adia-DENCO Ultra-DENCO Multi-DENCO Row-DENCO Datová centra Za velká datová centra považujeme ta, jejichž plocha přesahuje 5000 m 2, centra o střední velikosti mají plochu do 5000 m 2 a malá datová centra jsou menší než 500 m 2. U všech velikostí datových center lze investovat do vysoké energetické úspornosti, která zajistí rychlejší návratnost. Zákazníci hledají tu nejlepší technologii, která by jim zajistila maximální účinnost současně s konzistentním chladícím řešením. Požadují kvalitní redundantní prvky při zachování schopnosti přizpůsobit se rychlému a stále se měnícímu odvětví. V konečném důsledku budou hledat nepřetržitě pracující řešení, kde mechanické procesy nebudou omezovat jejich IT potenciál. Doporučujeme Adia-DENCO Ultra-DENCO Multi-DENCO Picco-DENCO Row-DENCO Serverovny Podniky nebo klienti z řad konečných uživatelů, kteří musí kontrolovat své servery a data, mají menší datová centra nebo místnosti o rozloze do 100 m 2 se zařízením s menší hustotou. Možná nemají prostor nebo zdroje na provoz kompletní redundance, ale přesto chtějí konzistentní design, jednoduchost a spolehlivost. V konečném důsledku požadují účinný systém, který lze snadno konfigurovat a umožní jim dostatečnou provozuschopnost splňující jejich firemní potřeby. 4 PR CZ Změny vyhrazeny R3-03/2017

5 Laboratoře, archívy a muzea Požadavky na chladící výkon v těchto prostorách nemusí být tak náročné jako v datových centrech, ale požadavky na přesnou klimatizaci budou stejné či ještě vyšší. Pro tyto zákazníky je požadovaným měřítkem energetická účinnost, ale až na druhém místě za přesností a kontrolou, kterou zákazníci nad svým klimatem potřebují. Požadovanou přesnost zajišťují výrobky řady DENCO díky využití plynule řízeného chlazení a ohřevu, což umožňuje přesnou a nepřetržitou kontrolu prostředí. To spolu s možností zvlhčování a odvlhčování tvoří ideál pří řízení klimatu. Doporučujeme Multi-DENCO Picco-DENCO Telekomunikační místnosti a ústředny Telekomunikační místnosti představují křižovatku většiny komunikačního provozu v budovách a jsou kritickým bodem síťového řízení podniku. Sice nevyžadují velký prostor nebo zvláště vysoké chladící výkony, ale uživatelé přesto potřebují kontrolu a ochranu kvalitního prostředí, ve kterém pracují jejich zařízení. Doporučujeme Multi-DENCO Ultra-DENCO Picco-DENCO PR CZ Změny vyhrazeny R3-03/2017 5

6 Chlazení je zásadně důležité, účinnost je klíčem Vylaďte podmínky a maximalizujte úspory Uptime Institute Nestranná výzkumná organizace zaměřená na datová centra pracující s daty třetích stran Založeno v roce ASHRAE American Society of Heating, Refrigerating and Air-Conditioning Engineers Hlavní cíle organizace: Pokrok techniky a vědy vytápění, větrání, klimatizace a chlazení pro služby lidstva a podpora udržitelného světa. Založeno jako ASHAE v roce 1894 Moderní formát je důsledkem spojení ASHAE a ASRE v roce Protože náklady na energie vytvářejí rostoucí tlak na datová centra a více než dvě třetiny uživatelů prohlašují, že energetické úspory jsou pro ně velmi důležité 1 a že řízení prostorové teploty již v jejich odvětví není jedinou prioritou. Nákup účinné technologie může být dobrý začátek, ale úspory můžete maximalizovat vyhodnocením provozních podmínek, což umožní snížení nákladů z roku na rok. Teplotní směrnice ASHRAE 2 Třída Teplota suchého teploměru ( C) Rozsah vlhkosti (bez kondenzace) A % až 80 % RV A A C RB & 8 % až 85 % RV A C RB & 8 % až 90 % RV Třídy B a C se na datová centra nevztahují. Maximální změna ( C/h) 5 / 20 Pro výše uvedené třídy doporučují směrnice rozsah teploty suchého teploměru mezi 18 C až 27 C. Výrobky DENCO zohledňují vývoj IT technologií a jsou navrženy tak, aby z těchto funkcí těžily. Vyšší teploty vedou u našich produktů k lepší účinnosti. Spolu s touto možností máme také znalosti i zkušenosti k využití dalších metod úspory energie: Pro výkon je nejlepší poměr citelného tepla (SHR) rovnající se 1. Veškerá použitá energie je využita přímo na chlazení bez kondenzace vodní páry. Jakákoliv jiná hodnota než 1 indikuje plýtvání energií. Výraznou úsporu energie umožňují EC-ventilátory nebo inverterové kompresory. Kombinace těchto technologií a síťových strategií, například běžící záloha, umožňují větší úspory než pouhý součet jednotlivých opatření. Využití konfigurace horké a / nebo studené uličky: vyšší teploty přívodního vzduchu zvyšují potenciál freecoolingového chlazení. Zdrojem plýtvání energie mohou být zvlhčovače: utěsněný prostor může snížit nebo odstranit potřebu zvlhčování, či je díky němu možná instalace zvlhčovačů pouze na některé jednotky. Kvalitu utěsnění místnosti vyjadřuje její vzduchotěsnost, která napomáhá stabilitě a řízení prostředí. 1 Uptime Institute 2013 Data Centre Industry Survey Matt Stansberry & Julian Kudritzki 2 Povolené hranice jsou rozšířené hodnoty založené na vyhodnocení specifikací a dodržující metodiku hodnocení ASHRAE. Hodnoty: 2011 Thermal Guidelines for Data Processing Environments Expanded Data Center Classes and Usage Guidance. 6 PR CZ Změny vyhrazeny R3-03/2017

7 Vzorce pro ekonomický provoz Zvyšte své zisky SHR: faktor citelného tepla Ideální hodnota SHR je 1. Ta prokazuje, že veškerá energie se využívá na chlazení vzduchu, zatímco nižší hodnoty ukazují, že vlhkost obsažená ve vzduchu se během procesu chlazení mění, tj. dochází ke kondenzaci. K dalším metodám výpočtu SHR patří zohlednění vstupní a výstupní teploty a vlhkosti. Faktor citelného tepla (SHR) = Citelný chladící výkon Celkový chladící výkon SEER: sezónní faktor energetické účinnosti Protože EER hodnoty se při porovnání stejného systému v různých lokalitách s různým podnebím liší, SEER je vhodným celoročním srovnávacím ukazatelem. Sezónní faktor energetické účinnosti (SEER) = Chladící výkon zařízení během typického chladícího období Celkový příkon zařízení během stejného období EER: poměr energetické účinnosti EER vyjadřuje porovnání účinného chlazení vzhledem k energii, kterou jednotka spotřebovala. Jedná se o vzorek konkrétních aktuálních podmínek v určité chvíli. Poměr energetické účinnosti (EER) = Chladící výkon zařízení Příkon zařízení PUE: indikátor energetické efektivity Tento ukazatel byl v odvětví rychle přijat jako jednoduchá metoda udávající poměr celkové spotřeby energie ku spotřebě energie IT technologiemi. Podrobnější informace jsou uvedeny na následující straně. Efektivita využití energie (PUE) = Celková spotřeba energie Spotřeba energie IT technologií PR CZ Změny vyhrazeny R3-03/2017 7

8 Věnujte veškerou svou energii výkonu Minimální použití, minimální náklady Čtyři kategorie klasifikují přesnost měření PUE: PUE kategorie 0 IT zátěž se měří na výstupu / výstupech UPS Celkový výkon datového centra se měří v užitných metrech Špičkové využití / potřeba se měří v jediném odběru PUE kategorie 1 IT zátěž se měří na výstupu / výstupech UPS Celkový výkon datového centra se měří v užitných metrech 12 měsíční kumulativní měření PUE kategorie 2 IT zátěž se měří na podpůrných PDU Celkový výkon datového centra se měří v užitných metrech Špičkové využití / potřeba se měří v jediném odběru PUE kategorie 3 IT zátěž se měří v bodě připojení IT zařízení na elektrický systém Celkový výkon datového centra se měří v užitných metrech 12 měsíční kumulativní měřen Efektivita využití energie (PUE) je poměrem, který hodnotí, kolik energie se spotřebuje na servis nebo chlazení IT technologií v datových centrech ve vztahu k energii, kterou IT technologie spotřebovávají. K výpočtu slouží jednoduchá rovnice: Celková spotřeba energie Efektivita využití energie (PUE) = Spotřeba energie IT technologií Ideální hodnotou je 1, což znamená, že veškerá energie, kterou datové centrum spotřebovává, se využívá pouze na IT technologie a není třeba žádné chlazení, osvětlení, ztrát nepřerušovaného napájení nebo mechanických služeb k udržení těchto IT technologií v provozu. Průzkum provedený Uptime Institute odhaduje, že průměrná hodnota PUE v datových centrech je 1,65 1, ale také uvádí, že v podnicích investujících do zařízení s lepší energetickou účinností a využívajících nejlepších praktik v odvětví lze toto číslo výrazně snížit. Některé firmy mají vynikající výsledky a jejich PUE hodnota je 1,10 či méně, což znamená, že na každý 1 kw energie, kterou spotřebovávají na IT technologie, se pouhá 0,1 kw spotřebovává na chlazení, osvětlení a další provoz datového centra. Při použití PUE je na místě obezřetnost, neboť s tímto údajem lze snadno manipulovat. Protože energie IT technologie je v rovnici jmenovatelem, pak v případě dvou případů, z nichž oba mají stejné mechanické zařízení, ale jeden z nich méně účinné IT technologie, by ten méně účinný vykazoval lepší hodnotu PUE, přestože ve skutečnosti by se jednalo o špatnou vlastnost. Tam, kde je to možné, doporučujeme jako techniku měření pro zjištění PUE použít nejvyšší kategorii. Čím nižší je kategorie, tím nepřesnější bude měření PUE. Může být ovlivněno horkými nebo chladnými dny i nevyužívanými IT technologiemi. Použití nižší kategorie rovněž znamená, že lze těžko určit, zda při úsporách energie dosahujete efektivního zlepšení. 1 Založeno na datech uvedených pro průzkum Uptime Institute 2013 Data Centre Industry Survey Matt Stansberry & Julian Kudritzki 8 PR CZ Změny vyhrazeny R3-03/2017

9 Zelené myšlení, spolehlivé zaměření Menší dopad, menší vliv Zelené IT Zelené IT má pro různé jednotlivce nebo organizace různý význam. Například: Zelené IT je soubor strategických a taktických iniciativ, které přímo snižují uhlíkovou stopu počítačového provozu organizace je součástí toho, jak na téma pohlíží BCS, certifikovaný institut IT. Greenpeace pak nabízí tuto rovnici: zelené IT = energetická účinnosti + obnovitelná energie, přičemž zdůrazňuje a zaměřuje se na zdroj energie spíše než pouze na účinnost zařízení, které ji spotřebovává. A jiní tyto ideologie kombinují, přičemž cíl však zůstává stejný: snížit a minimalizovat dopad, který náš průmysl má na prostředí, ve kterém žijeme. Ústředním bodem všech našich produktů je právě účinnost, která snižuje jejich spotřebu, a některé z nich dokážou využít podmínek okolního prostředí k zajištění freecoolingového chlazení vašich systémů. Věříme, že zelený přístup a technická odbornost v kombinaci s potřebami a aplikacemi našich zákazníků společně udělá z našeho životního prostředí lepší místo pro všechny. Klasifikace Tier Uptime Institute vytvořil soubor klasifikací Tier, který umožňuje důsledně popisovat a porovnávat datová centra a jejich infrastrukturu ve smyslu předpokládané spolehlivosti a provozní dostupnosti. Tato norma je navržena s předpokladem, že každé datové centrum je omezeno svým nejslabším podsystémem. Jednotlivcům pomáhá pochopit a vyhodnotit složité infrastruktury během porovnávání různých lokalit a zajišťuje společný srovnávací indikátor konfigurací, které se mohou výrazně lišit. Výrobky DENCO jsou navrženy s ohledem na tuto normu a její rostoucí popularitu a využití v oboru, díky čemuž nabízejí několik možností, jak splnit vaše požadavky na klasifikaci Tier, ať se jedná o síťovou funkčnost N+1 pro provoz bez přerušení provozu nebo o dvojici vstupů nezávislého napájení. PR CZ Změny vyhrazeny R3-03/2017 9

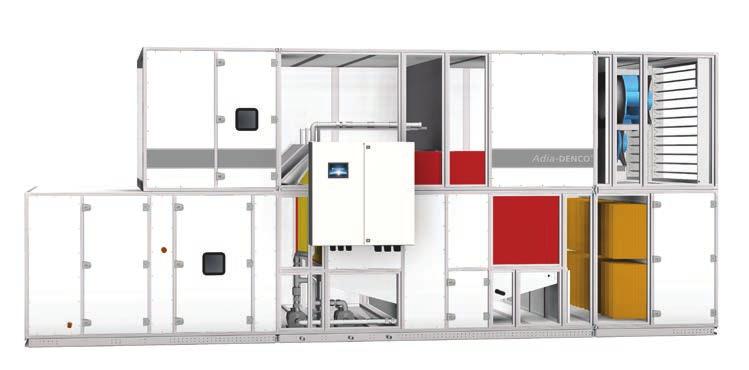

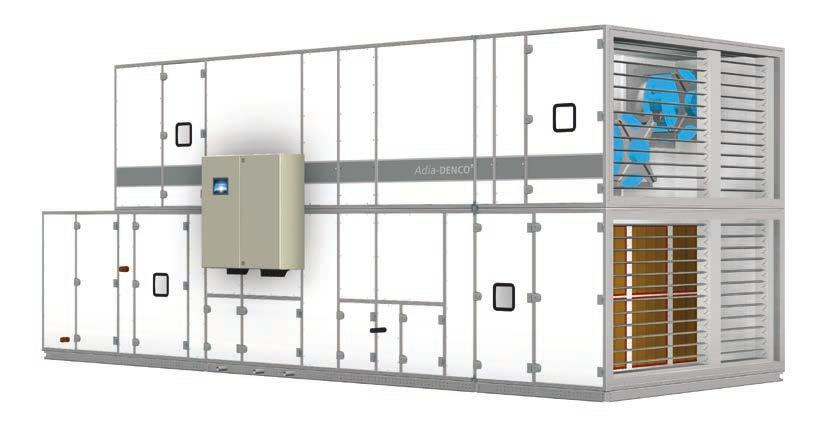

10 Adia-DENCO Velké vzduchové množství ruku v ruce s účinností NEPŘEKONATELNÁ EFEKTIVITA Adia-DENCO využívá klimatu vašeho prostředí pro energeticky účinný provoz. Adiabatické chlazení ve spojení s velkým dvojitým deskovým výměníkem tepla dává zákazníkům dlouhodobou a energeticky účinnou možnost dosahovat výjimečných hodnot EER. Až 300 kw v několika velikostech skříní s dvěma konfiguracemi průtoku vzduchu znamená, že v jakékoliv aplikaci můžete plně využít potenciálu venkovního prostřetí. Jednotka Adia-DENCO se vyvinula z dobře zavedené řady klimatizačních jednotek CAIR, přičemž v sobě spojuje adiabatické chlazení a konstrukci ušitou na míru pro datová centra. Adiabatický proces se nevyužívá nepřetržitě. Při hodnotách pod přibližně 30 kj / kg (např. 15 C, 55 % relativní vlhkost vnitřního prostředí) dokáže pracovat s nepřímým freecoolingovým chlazením. Adiabatické chlazení (bez použití strojního chlazení) může rozšířit chlazení až do entalpie v hodnotě přibližně 60 kj / kg (např. 28 C, 50 % relativní vlhkost vnitřního prostředí). Dvojitý deskový rekuperační výměník Velký vnitřní povrch Nízká tlaková ztráta Ošetřen epoxidovou pryskyřicí Utěsněné hliníkové desky Adia-DENCO znamená nepřímě freecoolingové chlazení. Prostor nevystavuje znečišťujícím látkám z venkovního vzduchu a zajišťuje vysokou úroveň čistoty. Lze v nich využívat kapsové filtrační vložky s certifikací Eurovent, což zajišťuje čistotu a vysokou kvalitu vzduchu vstupujícího do dvojitého deskového výměníku tepla. Toto jsou jen některé z vlastností jednotek Adia-DENCO, které ve spojení s pokročilým a vícejazyčným ovládacím rozhraním představují fantastickou investici. 10 PR CZ Změny vyhrazeny R3-03/2017

11 Ochrana při extrémech Pro lokality s velkým rozsahem venkovních teplot lze jednotky Adia-DENCO volitelně instalovat s doplňkovým chladičem. Ty mohou pokrývat buď špičkové zatížení nebo redundanci a tak zajistit bezproblémový provoz. Konfigurace skříně Jednotky Adia-DENCO mají skříň se řadou funkčních prvků ve variantě pro vnitřního či venkovního provedení. Lze je vybavit klapkami nebo stříškou proti povětrnostním vlivům. Materiál skříně lze rovněž zvolit na míru konkrétním potřebám. Účinná filtrace Použití kapsových filtračních vložek s certifikací Eurovent zajistí jednotce trvanlivost a provozuschopnost mezi jednotlivými intervaly údržby. Filtrační vložky splňují normu ČSN EN 779: 2012 a k dispozici jsou ve třídě filtrace G4, M5 a F7 i pro speciální hygienické požadavky i v nehořlavé úpravě. Úspora vody Jednotky Adia-DENCO používají vodu upravenou reverzní osmózou, což znamená, že ji lze v adiabatickém chlazení využít opakovaně. To dramaticky snižuje proplachovací cykly z frekvence jednou za hodinu běžně na jednou za den. V kombinaci s inteligentním ovládacím software toto snižuje spotřebu vody na minimum. Adiabatické chlazení Optimalizovaná konfigurace trysek Vestavěná možnost redundance Nedochází k degradaci v důsledku demineralizované vody Kontrola spotřeby vody Nízkotlaké trysky z nerez oceli PR CZ Změny vyhrazeny R3-03/

12 Případová studie Snížení nákladů na pořízení, instalaci a spotřebu Využití principů freecoolingového i adiabatického chlazení Dokáže snížit nebo odstranit potřebu strojního chlazení na území střední Evropy Splňuje veškeré požadavky na zelené IT Globální kompatibilita Níže uvedený graf zobrazuje teplotní a vlhkostní profil v Londýně (Velká Británie) v průběhu jednoho roku na psychrometrickém diagramu. Dvě diagonální úsečky představují přibližné body změny provozu jednotek Adia-DENCO. Dolní úsečka zobrazuje změnu z freecoolingového chlazení na adiabatické a horní úsečka značí změnu z adiabatického chlazení na strojní. Tyto hranice jsou informativní a podle našich výpočtů lze všech těchto příkladů dosáhnout pouze s využitím adiabatického a freecoolingového chlazení při teplotě přívodního vzduchu 25 C. Tento teplotní profil jsme porovnali s profilem ve zbytku střední Evropy a ukázalo se, že v této oblasti není pro použití Adia-DENCO třeba strojního chlazení. Takový návrh znamená úsporu kapitálových nákladů, nákladů na instalaci a, což je nejpodstatnější, nižší náklady na spotřebu energie a vody. Londýn, Velká Británie 12 PR CZ Změny vyhrazeny R3-03/2017

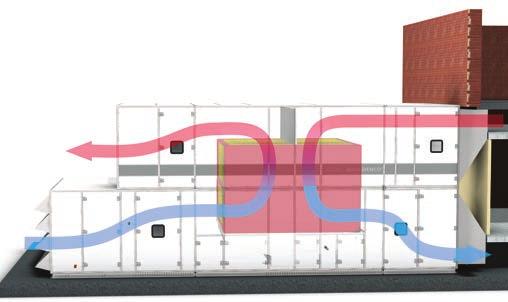

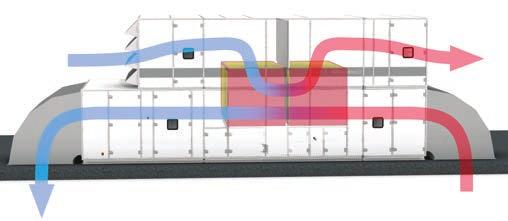

13 Adia-DENCO Konfigurace proudění vzduchu Střešní provedení V této konfiguraci vstupuje studený venkovní vzduch v levé horní části obrázku, prochází dvojitým deskovým výměníkem tepla a opouští jednotku v pravé horní části. Odtahovaný vzduch z řešeného prostoru vstupuje do jednotky vpravo dole, prochází přímo dvojitým deskovým rekuperační výměníkem a vrací se zpět do prostoru z levé dolní části jednotky. Stěnové provedení V této konfiguraci se všechen vzduch, který do jednotky vchází, vrací stejnou stranou, což umožňuje instalaci jednotek přímo vedle řešeného prostoru. Studený venkovní vzduch vstupuje do jednotky v levé dolní části a protéká směrem vzhůru přes dvojitý deskový rekuperační výměník. Výhodou tohoto uspořádání je, že adiabatické chlazení je provozováno proti směru proudění vzduchu, což zlepšuje jeho účinnost. Zpětný vzduch z prostoru vstupuje do jednotky vpravo nahoře a je veden směrem dolů přes dvojitý deskový rekuperační výměník. PR CZ Změny vyhrazeny R3-03/

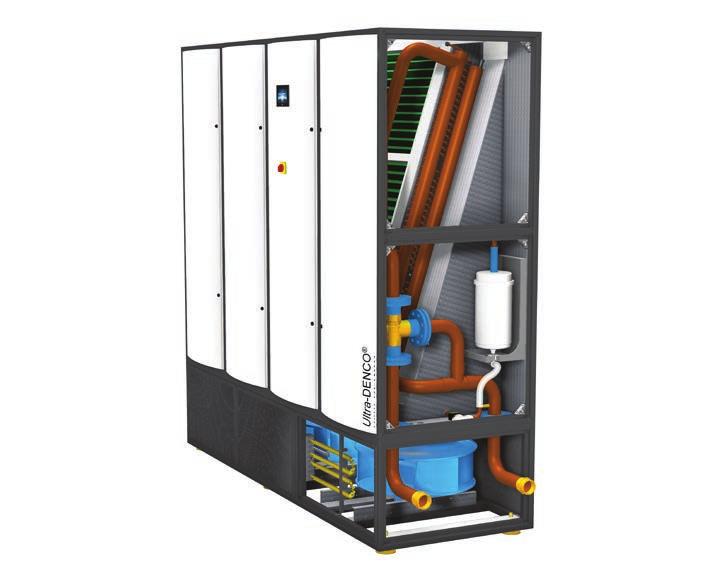

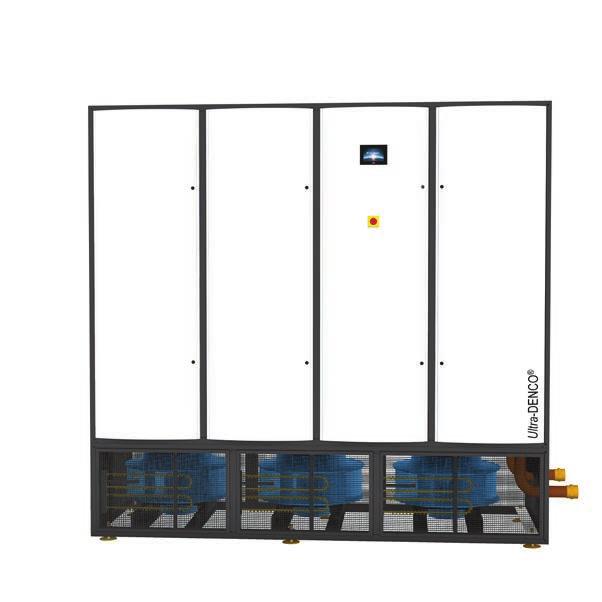

14 Ultra-DENCO Pro vysokou účinnost a stabilní teploty Silný výkon Jednotky Ultra-DENCO jsou určeny pro vysoký výkon. Jsou specificky navrženy pro datová centra a dokážou zajistit až 200 kw výkonu vodním chlazením využitím downflow proudění, s EC-ventilátory instalovanými přímo ve zdvojené podlaze. To snižuje tlakové ztráty na straně vzduchu a zajišťuje vyšší výkon a vynikající úspory. U jednotek Ultra-DENCO se vše točí okolo výkonu. Jsou navrženy speciálně pro vysokou účinnost a stabilní teploty, aby vaše servery mohly pracovat na špičkové úrovni. Jednotky se dodávají od 50 kw do 200 kw a využívají ventilátory ve zdvojené podlaze, které zlepšují proudění vzduchu a tím i chladící výkon. Jsou dostupné pouze v konfiguraci průtoku downflow shora dolů. EC-ventilátory EC-ventilátory o velkém průměru Snížení statických tlakových ztrát Snadný přístup pro údržbu Účinný provoz při částečných zatíženích a APS kompatibilní Jednotky Ultra-DENCO využívají umístění ventilátorů ve zdvojené podlaze. Redukují se tak ztráty způsobené statickým tlakem, což umožňuje instalaci velkého výměníku se zvětšenou teplosměnnou plochou a sníženými tlakovými ztrátami na vzduchu protékajícím výměníkem. Údržba se provádí výhradně z přední části jednotky. Výkon zajišťuje velký šestiřadý výměník. Každý komponent v okruhu chladící vody byl specificky navržen tak, aby měl minimální tlakovou ztrátu. Provedení jednotky umožňuje velmi vysoký výkon při standardní teplotě vody s možností větší účinnosti při vyšších teplotách. Hodí se ideálně pro datová centra, ve kterých je zdvojená podlaha zvýšená o 500 mm a více, kde je vyžadována konfigurace downflow a může pracovat s prvky jako automatický přetlakový systém (APS) pro zdvojenou podlahu. 14 PR CZ Změny vyhrazeny R3-03/2017

15 Velké EC-ventilátory Tím, že jednotky Ultra-DENCO využívají pro instalaci EC-ventilátorů zdvojenou podlahu, snižují se tak ztráty způsobené statickým tlakem a redukují tím spotřebu energie. EC-ventilátory rovněž umožňují účinný provoz za podmínek částečného zatížení. Šestiřadý výměník Velký výměník zvyšuje výkon při současném snížení tlakové ztráty. Pokročilé počítačové simulace proudění (CFD) zajišťují přesné vedení vzduchu přes výměník a tím rovnoměrnou distribuci a maximální tepelnou výměnu. Síťová funkce Díky mnoha kompatibilním rozhraním, síťovým funkcím a běžící redundanci není rozsah jednotek Ultra-DENCO omezen na naši největší velikost. Jsou kompatibilní i s většinou průmyslových systémů řízení budov a umožňují vzdálené ovládání a monitorování. Velký výměník Vyšší výkon Snížené tlakové ztráty vzduchu Snížené tlakové ztráty vody Poloha výměníku optimalizovaná pro účinnost PR CZ Změny vyhrazeny R3-03/

16 Případová studie Menší spotřeba energie, vyšší úspory Nižší energetická spotřeba ventilátorů Vyšší úspory díky průtoku vzduchu Snadný přístup k ventilátorům Níže uvedený graf zobrazuje srovnání mezi jednotkou Multi-DENCO DMC092D a jednotkou Ultra-DENCO DUC100D. Obě k chlazení vzduchu využívají chladící vodu, mají stejný počet a typ ventilátorů a přibližně stejnou zástavbovou plochu (2,20 m 2 a 2,26 m 2 ). Hlavní rozdíl mezi nimi spočívá v tom, že jednotka DUC100D má ventilátory instalované ve zdvojené podlaze a díky tomu větší výměník. Výsledkem je, že v rozsahu srovnatelných průtoků vzduchu má jednotka Ultra-DENCO nižší spotřebu energie. Tyto úspory se s vyšším průtočným množstvím vzduchu dále zvětšují. Tato konfigurace zajišťuje výrazné úspory při m 3 /h, kdy jednotka DUC100D spotřebovává o 0,7 kw méně energie. Když se tyto úspory převedou na celoroční spotřebu, lze ročně ušetřit 920*. Jednotky Ultra-DENCO mohou dosáhnout dalších úspor tím, že při určitých průtočných množství podávají vyšší chladící výkon (vyšší delta T). Srovnání výkonu ventilátorů 5 5 Spotřeba energie ventilátorů (kw) Množství vzduchu (1 000 x m 3 /h) DMC092D DUC100D * Vypočteno se sazbou 1 kwh = 0,15 16 PR CZ Změny vyhrazeny R3-03/2017

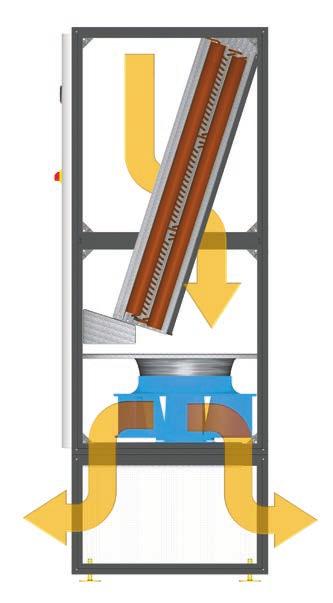

17 Ultra-DENCO Výhody řešení průtoku vzduchu Tradíční uspořádání S konstrukčním řešením, ve kterém byl ventilátor součástí jednotky namísto sekce instalované přímo ve zdvojené podlaze, bylo průtočné množství vzduchu jednotky méně účinné. Vzduch byl běžně veden proti pevným překážkám a měl vyšší ztráty způsobené statickým tlakem kvůli nutnosti několikrát měnit směr. Dalším důsledkem bylo omezení velikosti výměníku, protože byl potřeba volný prostor pro ventilátor. Ultra-DENCO Ventilátory jednotek Ultra-DENCO jsou umístěny ve zdvojené podlaze, proto lze instalovat velký výměník. Ten má nižší ztráty statického tlaku, neboť vzduch proudí přímo do volného prostoru. Výměník je také větší, díky úspoře místa přesunutím ventilátorů do zdvojené podlahy. PR CZ Změny vyhrazeny R3-03/

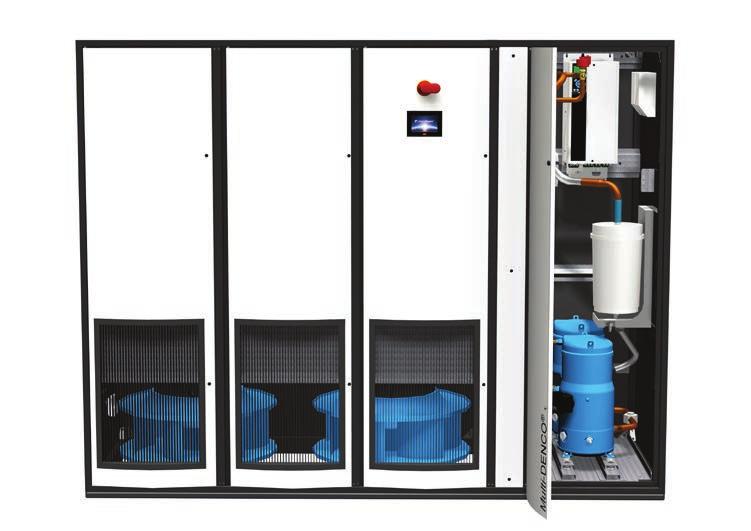

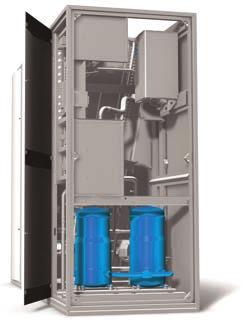

18 Multi-DENCO Tři verze, špičkový výkon Všestranná flexibilita Jednotky Multi-DENCO jsou flexibilní a přizpůsobivé. Až 130 kw v 7 velikostech skříní, 3 verze chlazení a 2 směry průtoku vzduchu. Dokáží pracovat v režimu prostorového chlazení nebo v uličkovém režimu a váš prostor dokáží zvlhčovat, odvlhčovat a dokonce i vytápět. S takovouto variabilitou svých vhlastností a konstrukčních řešení se stanou jednotkami stvořenými pro veškeré vaše potřeby. Jednotky Multi-DENCO se dodávají ve 3 verzích: Verze A Využívá chladivo R410A s inverterovými kompresory ve vnitřní jednotce a zajišťuje nejlepší hodnoty EER. Verze C Vodní chlazení s využitím 4-řadých nebo 6-řadých výměníků pro vysoký výkon spolu s řadou kombinací ventilů a pohonů. Inverterové kompresory Energeticky účinné Umožňují přesnější proporční regulaci Nižší náběhový proud Méně zapínání / vypínání s negativním vlivem Řízení vracení oleje Verze X Verze X se podobá provedení A s tím rozdílem, že z důvodů snížení hlukové zátěže a množství chladiva v řešeném prostoru jsou kompresory instalovány ve venkovní jednotce. Výše uvedené verze A a C mohou být v provedení CombiCool: Jednotky pak obsahují oddělený vodní okruh pro primární chlazení s možností využít zdroj freecoolingového chlazení v kombinaci s ostatními okruhy ve funkci redundantní zálohy. 18 PR CZ Změny vyhrazeny R3-03/2017

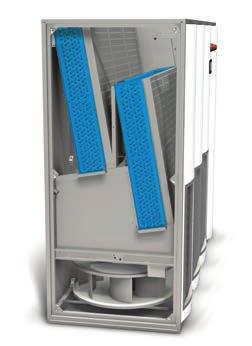

19 Inverterové kompresory U provedení s přímým výparem umožňují inverterové kompresory přesné pokrytí vaší tepelné zátěže. To zajišťuje přesnější proporční regulaci. Inverter neustále sleduje několik proměnných a v korespondenci s nimi upraví otáčky kompresoru tak, aby přesně odpovídaly požadavkům. EC-ventilátory Využitím největších možných EC-ventilátorů vždy pro danou skříň umožňují jednotky Multi-DENCO provoz ventilátorů na nižší otáčky, což vede k tiššímu a účinnějšímu provozu. Pokročilé řízení V jednotkách Multi-DENCO je integrována nejmodernější řídící technologie spolu s 4,3 dotykovým displejem. V kombinaci se síťovými funkcemi a systémovým záznamem poskytuje vysoce kvalitní zpětnou vazbu. Vestavěná redundance Všechny jednotky Multi-DENCO ve verzích A a C lze upravit do konfigurace CombiCool: Tři řady výměníku jsou použity pro jeden okruh a další tři pro další okruh. To umožňuje 100 % redundanci chlazení v rámci jednotky, přičemž řídicí systém velmi snadno řídí přepínání mezi jednotlivými okruhy. CombiCool Vestavěná redundance Možnost freecoolingového chlazení Automatické přepínání Různé zdroje chlazení Zavedená technologie PR CZ Změny vyhrazeny R3-03/

20 Případová studie Energetická účinnost po celém světě Předvídatelná spotřeba energie Mechanická spolehlivost Provoz nezávislý na venkovním klimatu Možnost instalace kdekoliv na světě Níže uvedený graf zobrazuje srovnání mezi dvěma jednotkami Multi-DENCO pracujících za stejných podmínek vnitřního prostředí a využívajících chladivo R410A, přičemž jedna z nich je instalována v Helsinkách (Finsko - šedá) a druhá v indickém Dillí (modrá). Sloupcový graf vyjadřuje počet hodin za rok, ve kterých má každá z těchto lokalit danou teplotu, a jak víte, Helsinky jsou výrazně chladnější než Dillí. Řádkový graf zobrazuje kumulativní roční spotřebu energie vzhledem k růstu teplot. Jednotky jsou velmi účinné v obou lokalitách, ale možná nevíte, že mezi těmito extrémy je rozdíl v celkové spotřebě energie pouhých kwh. Důvodem je, že náš systém přímého výparu má konstantně nízkou spotřebu energie pro všechny teploty venkovního vzduchu pod 21 C v tomto příkladu. To umožňuje předvídatelnost a flexibilitu. Chladné klima již nepředstavuje jedinou vhodnou a ideální lokalitu pro datová centra. To znamená, že jednotky Multi-DENCO dokáží plnit vaše potřeby v jakémkoliv místě a zároveň zajistit velké úspory energií. Regionální podobnosti Hodiny (h) n Helsinky - hodiny Helsinky - spotřeba n Dillí - hodiny Dillí - spotřeba Celková spotřeba (kwh/1 000) 1, , , , Méně než to -8-7 to -5-4 to -2-1 to 1 2 to 4 5 to 7 8 to to to to 19 Teplota okolí 20 to to to to to to to to to to 49 Více než PR CZ Změny vyhrazeny R3-03/2017

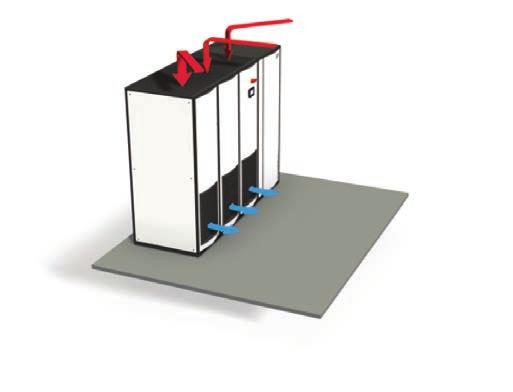

21 Multi-DENCO Konfigurace proudění vzduchu Downflow shora dolů, do zdvojené podlahy Teplý vzduch se odvádí z prostoru nebo podhledu nad jednotkou a poté se ochlazený vzduch přivádí do zdvojené podlahy. Downflow shora dolů, do prostoru Teplý vzduch se odvádí z prostoru nebo podhledu nad jednotkou, ale ochlazený vzduch se přivádí přímo do řešeného prostoru přes mřížky instalované v předních dveřích jednotky. Upflow zespoda nahoru, z zdvojené podlahy Teplý vzduch se odvádí ze zdvojené podlahy, ochlazuje se a poté přivádí buď přímo do prostoru nebo do podhledu či potrubí. Upflow zespoda nahoru, z prostoru Teplý vzduch se odvádí přímo z řešeného prostoru přes mřížky v předních dveřích a ochlazený vzduch se poté přivádí buď přímo do prostoru nebo do podhledu či potrubí. PR CZ Změny vyhrazeny R3-03/

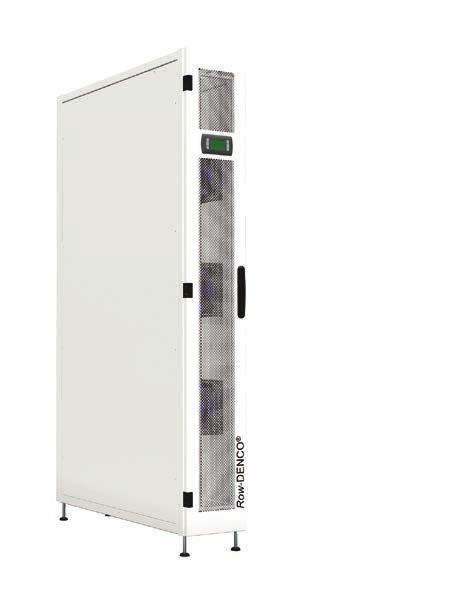

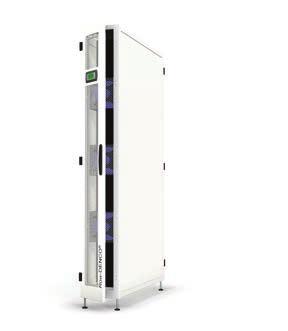

22 Row-DENCO Více akční Nejbližší soused Jednotky Row-DENCO jsou umístěny vedle vašich serverů. Jsou specificky navrženy pro datová centra. Jejich šířka je pouhých 300 mm a dodávají se v provedení s přímým výparníkem nebo s vodním chlazením. K dispozici jsou 4 konfigurace proudění vzduchu, což umožňuje umístit jednotky jakkoliv vedle řady serverů. Jedná se o přizpůsobivou a škálovatelnou konstrukci v kompaktní konfiguraci. Jednotky Row-DENCO jsou naším nejpřímějším produktem omezujícím délku proudění vzduchu tím, že jednotky jsou umístěny vedle zdroje tepla v prostoru mezi vašimi servery. To představuje zřejmé výhody - lze tak zlepšit průtok vzduchu okolo serverů, což odstraňuje potenciálně nebezpečná místa přehřátí, umožňuje jednotku přiřadit přímo k hustě osazeným serverům namísto chlazení celého prostoru a mohou tak pracovat se zlepšenou teplotní diferencí mezi teplými a studenými uličkami. Hlavní rysy EC-ventilátory vyměnitelné bez přerušení provozu Standardní výška racku U42 Monitorování spotřeby energie Jednotky Row-DENCO jsou zkonstruovány s ohledem na rychlost, jednoduchost a kompatibilitu. K dispozici jsou čtyři směry průtoku vzduchu a přípojky pro všechny jednotky lze umístit buď v horní nebo dolní části. Jednotky mají integrovaná kolečka umožňující snadný přesun a umístnění jednotek v prostoru. Nevyžadují zdvojenou podlahu nebo podhled. Veškeré tyto a další prvky dělají z Row-DENCO ideální jednotky pro rozšiřující se a hustě osazená datová centra. 22 PR CZ Změny vyhrazeny R3-03/2017

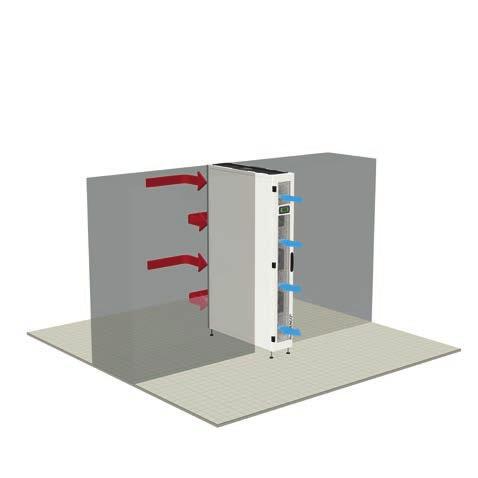

23 Row-DENCO Konfigurace proudění vzduchu Přední výdech Přední výdech je možný u skříně hloubky 1000 mm nebo 1200 mm (na obrázku výše). Teplý vzduch se odvádí z teplé uličky a studený vzduch se poté přivádí přímo přes přední část jednotky, což umožňuje jeho rozptyl zpět směrem k serverům. Levý a pravý výdech Levý a pravý výdech se používá u skříně hloubky 1200 mm. Jednotka Row-DENCO vyfukuje vzduch do studené uličky, kde je veden přímo k serverům přes mřížky na bočních stěnách. Čelní dvířka žádnou mřížku nemají vzduch skrz ně neproudí. Pravý výdech Výdech zprava se používá u skříně hloubky 1200 mm. Podobá se výstupu zleva a zprava s tím rozdílem, že jedna mřížka je zaslepena. Toto provedení se typicky využívá na konci serverového racku. Levý výdech Výdech zleva se používá u skříně hloubky 1200 mm. Podobá se výstupu zleva a zprava s tím rozdílem, že jedna mřížka je zaslepena. Toto provedení se typicky využívá na konci serverového racku. PR CZ Změny vyhrazeny R3-03/

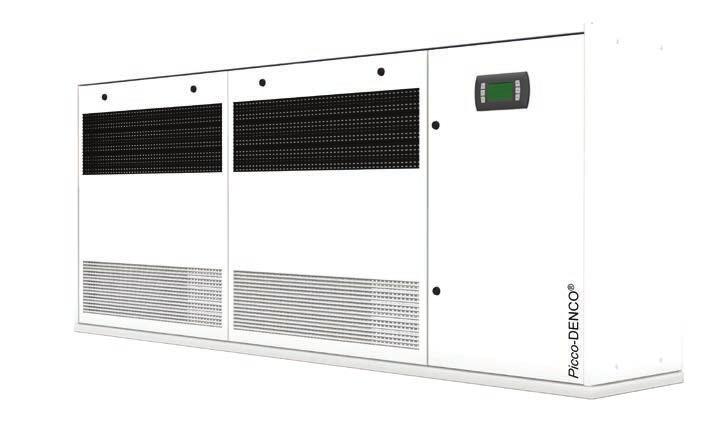

24 Picco-DENCO Malé, ale významné Kompaktní třída Jednotky Picco-DENCO představují naše řešení pro nižší výkony v celé řadě různých aplikací. Jeho chladící výkon je do 11 kw a dodává se v provedení s přímým výparem nebo vodním chlazením ve 2 velikostech. EC-ventilátory jsou standardní součástí. K dalším prvkům patří zvlhčování a elektrický ohřev nebo nízkotlaký teplovodní ohřev - jedná se tedy o malé jednotky s velkým potenciálem. Jednotky Picco-DENCO představují naše kompaktní řešení nabízející plnou funkčnost v jednotce vhodné pro řadu různých lokalit a aplikací. Jednotka je vhodná pro použití tam, kde jsou nižší výkony a vzduchová množství, ale požadavky na přesnou klimatizaci zůstávájí. Hlavní rysy Možnost ohřevu EC-ventilátory Zvlhčování Externí čidla teploty a vlhkosti Možnost BMS rozhraní Jednotky Picco-DENCO mají konfiguraci průtoku zdola nahoru, lze je instalovat na podlahu nebo na stěnu a chlazení je buď vodní (CW) nebo s přímým výparem (DX), přičemž ve druhém případě je kompresor instalován ve venkovní kondenzační jednotce. Ovládání jednotky umožňuje její provoz v pohotovostním režimu nebo ve funkci běžící záloha a integraci běžných BMS protokolů jako Modbus, pcoweb a BACNet. Tato jednotka je schopna podávat chladící výkon 11 kw s možností nulové potřeby podlahové plochy (v případě její instalace na stěnu). 24 PR CZ Změny vyhrazeny R3-03/2017

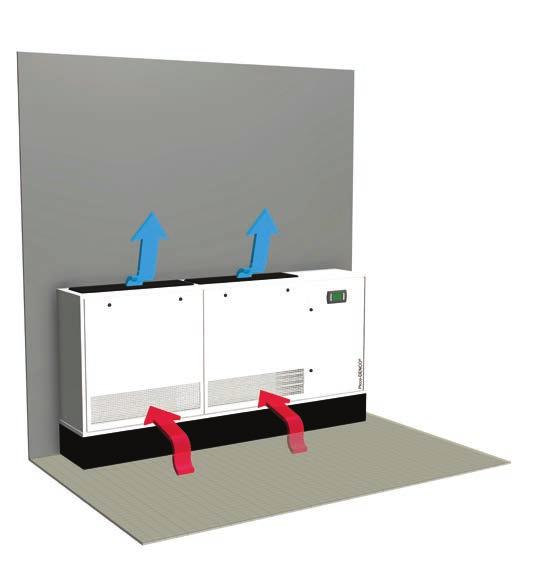

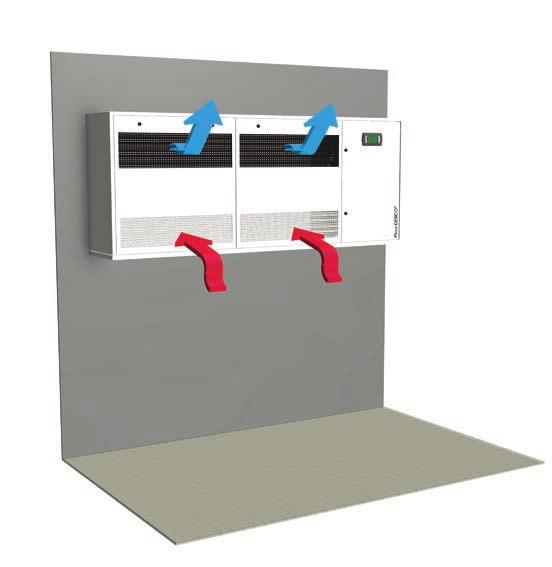

25 Picco-DENCO Konfigurace proudění vzduchu Podlahové provedení U podlahového provedení se vzduch přivádí přes mřížky v čelním opláštění jednotky a výdech ochlazeného vzduchu do prostoru probíhá z horní části jednotky. Tato konfigurace se typicky používá s podstavcem, který umožňuje bezproblémové napojení elektřiny a médií ve spodní části jednotky. Nástěnné provedení U nástěnné konfigurace prochází přívodní i vydechovaný vzduch přes mřížky v předních panelech jednotky. I u této konfigurace jsou mechanické přívody provedeny přes spodní část jednotky. PR CZ Změny vyhrazeny R3-03/

26 Jednotky DENCO Technická data Adia-Denco Velikost jednotky Chladící výkon (celkový) kw 58,4 122,3 182,9 199,8 238,1 264,1 264,1 Množství vzduchu (venkovní) m 3 /h Množství vzduchu (datacentrum) m 3 /h Příkon kw 5,22 7,39 17,41 12,02 18,38 20,98 23,78 Provedení Střešní Střešní Stěnové Střešní Stěnové Střešní Stěnové Délka mm Šířka mm Výška mm Hmotnost kg K dispozici na vyžádání Odtahový vzduch: 38 C / 23 % r.v., přívodní vzduch D T 15 K, čerstvý (venkovní) vzduch: 32 C / 32 % r.v., externí tlaková ztráta 0 Pa. Hmotnosti a rozměry jsou přibližné a liší se v závislosti na instalovaných prvcích a zvoleném provedení. Pro více informací viz výkres konkrétní jednotky. Ultra-Denco Velikost jednotky Chladící výkon (celkový) kw 44,6 90,9 142,8 184 Množství vzduchu m 3 /h Příkon kw 1,2 2,7 4,6 6,8 Šířka mm Hloubka mm Výška (včetně ventilátorové části) mm (2 510) (2 510) (2 510) (2 538) Hmotnost (včetně ventilátorové části) kg 380 (490) 520 (700) 700 (935) 930 (1 200) Nasávaný (odtahový) vzduch: 24 C / 45 % r.v. 100 % voda, D T = 6 K (7 / 13 C) Hmotnosti a rozměry jsou přibližné a liší se v závislosti na instalovaných prvcích a zvoleném provedení. Pro více informací viz výkres konkrétní jednotky. 26 PR CZ Změny vyhrazeny R3-03/2017

27 Multi-Denco Velikost jednotky Množství vzduchu m 3 /h Chladící výkon - verze A kw 10,1 18,6 30,6 45,2 67,5 93,1 131,4 Příkon - verze A kw 3,0 6,3 8,9 13,7 21,1 30,3 43,8 Chladící výkon - verze C kw 10,7 18,4 31,1 46,0 67,8 98,9 135,6 Příkon - verze C kw 0,6 1,6 1,5 2,5 4,1 7,2 10,8 Chladící výkon - verze X kw 10,1 19,0 30,3 45, Příkon - verze X kw 3,2 6,7 9,2 11, Šířka mm Hloubka mm Výška mm Hmotnost kg Nasávaný (odtahový) vzduch: 24 C / 50 % r.v. pro všechna provedení. Provedení A a X: kondenzační teplota: 45 C. Provedení C: 100 % voda, D T = 5 K (7 C / 12 C) Hmotnosti a rozměry jsou přibližné a liší se v závislosti na instalovaných prvcích a zvoleném provedení. Pro více informací viz výkres konkrétní jednotky. PR CZ Změny vyhrazeny R3-03/

28 Row-Denco Velikost jednotky Typ chlazení DX DX DX CW CW CW CW Chladící výkon (celkový) kw 10,63 16,59 28,62 16,14 20,52 24,6 20,95 Množství vzduchu m 3 /h Příkon kw 3,1 5,3 9,3 0,5 0,7 0,9 0,9 Délka x Šířka x Výška mm x 300 x x 300 x Hmotnost kg Nasávaný (odtahový) vzduch: 35 C / 27 % r.v. Verze s přímým výparníkem (DX): teplota okolí: 35 C Vodní chlazení (KW): 100 % voda, D T = 5 K (10 / 15 C) Hmotnosti a rozměry jsou přibližné a liší se v závislosti na instalovaných prvcích a zvoleném provedení. Pro více informací viz výkres konkrétní jednotky. Picco-Denco Velikost jednotky Typ chlazení DX DX CW CW Chladící výkon (celkový) kw 7,6 11 6,2 15,2 Množství vzduchu m 3 /h Příkon kw 2,3 3,4 0,1 0,5 Šířka mm Hloubka mm Výška mm Hmotnost kg Nasávaný (odtahový) vzduch: 24 C / 50 % r.v. Provedení X - verze s přímým výparníkem (DX): teplota okolí: 32 C. Příkon zahrnuje typickou venkovní kondenzační jednotku. Provedení C - verze s vodním chlazením (CW): 100 % vody, D T = 5 K (7 / 12 C) Hmotnosti a rozměry jsou přibližné a liší se v závislosti na instalovaných prvcích a zvoleném provedení. Pro více informací viz výkres konkrétní jednotky. 28 PR CZ Změny vyhrazeny R3-03/2017

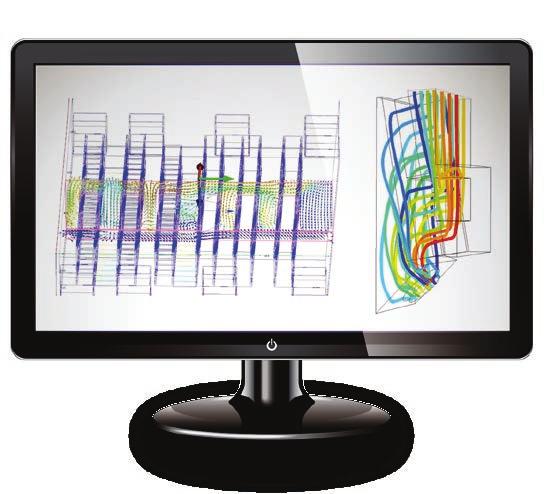

29 Vývojové simulace a praxe Efektivní využití našich zdrojů Kalkulace pro příští generaci chlazení Naše výpočty se neomezují pouze na to, co se děje uvnitř jednotek. Se svým software a odbornými znalostmi provádíme i kalkulace okolního prostředí a systémů, abychom pochopili skutečné aplikace. Může tak dojít ke zvýraznění oblastí, které mohou být obtížně pochopitelné nebo předvídatelné, ale umožňuje to včasné hodnocení a provedení potřebných úprav. Úpravy v projektové fázi mají výrazný vliv na úspory v porovnání se těmi, které se provádějí později v průběhu projektu. U jednotek DENCO dokážeme pracovat přesným a účinným způsobem od vývoje prvotních konceptů až po validaci konečného provedení. U všech jednotek Denco se využívá software na simulaci proudění (CFD). Umožňuje zlepšení a validaci projektů a výrobků a jejich další zdokonalování. S těmito informacemi se nám podařilo najít například nejlepší úhly pro výměníky v jednotce, zlepšit pozici ventilátorů a odstranit turbulence na vstupu a výstupu jednotky. s podporou programů 3D a 2D CAD, které využíváme, to zajišťuje přesný design, přesné výpočty a přesnou výrobu. Zkušebna ve Wurzenu, Německo Validace našich jednotek je stejně důležitá nejen pro výrobu, ale i s ohledem na důvěru, kterou dává našim zákazníkům. Svým zákazníkům nabízíme zkoušky za jejich přítomnost a zkušební zprávy pro jejich konečné výrobky z testovacích podmínek, které požadují, přičemž zkušební technik vám jednotky a jejich provoz a možnosti vysvětlí.. Zkušebna v Liberci, Česká republika PR CZ Změny vyhrazeny R3-03/

30 Kvalita Naše řada DENCO využívá množství vysoce kvalitních komponentů. Používáme pouze ty nejlepší díly a materiály, abychom zajistili dlouhodobý provoz vašeho chladícího řešení. Pomocí přesných procesů poskytujeme svým zákazníkům jistotu dodávek nejvyšší kvality, kterou vyžadujeme, protože naši zákazníci si právě toto zaslouží. 30 PR CZ Změny vyhrazeny R3-03/2017

31 Řešení s neustálou inovací Stále v první řadě vývoje Inverterové kompresory Inverterové kompresory se široce využívají napříč řadou DENCO. Skutečně se odlišují podáváním té nejlepší účinosti a energetických úspor, především při částečných zatíženích. Velmi málo aplikací přesné klimatizace pracuje nepřetržitě při jmenovitých nebo extrémních návrhových podmínkách, a potenciál pro úspory je tedy vysoký, dokonce i v porovnání s 10-stupňovou digitální regulací. Inverterové kompresory přinášejí nejen úsporu energie, ale i lepší ovládání. Jednotky Multi-DENCO dokážou regulovat prostorovou teplotu nebo teplotu vratného vzduchu s přesností na +/- 0,3 C. Spolu s omezením spínání kompresoru to znamená, že živodnost kompresoru se prodlužuje do nadprůměrných hodnot. Spotřeba energie Digitální regulace VRF (4 komp.) VRF (2 komp.) Inverter Téměř 40 % úspory při 50 % výkonu 70 % jsou naše jmen. provozní podmínky 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% EC-ventilátory Elektronicky komutované (EC) ventilátory rovněž pracují podle zákona třetí odmocniny a kombinují střídavé (AC) a stejnosměrné (DC) napětí. To umožňuje plynulou regulaci otáček bez závislosti na frekvenci. EC-ventilátory jsou standardním prvkem v naší výrobkové řadě DENCO. Jejich regulační schopnost znamená, že umožňují použití pokročilých systémů, například automatický systém přetlakování (APS), průměrující tlaková čidla umožňující rovnoměrnou distribuci vzduchu několika jednotkami a možnost řízeného zvýšení průtoku vzduchu u jednotek v síti, např. když je jedna z nich mimo provoz z důvodů údržby. Od doby, kdy směrnice ErP (Energy-related products) ovlivnila návrh a použití ventilátorů, nejdříve v roce 2013 a pak při dalším zpřísnění v roce 2015, se technologie EC-ventilátorů stala přirozeným a účinným směrem, díky kterému naše zařízení plní vaše požadavky. PR CZ Změny vyhrazeny R3-03/

32 Tlakově nezávislé 2-cestné ventily Tlakově nezávislé 2-cestné ventily (PICV) vám mohou uspořit peníze eliminací spouštění, rutinního vyvažování a nákladů na instalaci. PICV v sobě vyvažovací technologii integrují, aby mohly automaticky udržovat stabilní průtok a tím konstantní chladící výkon, čímž se eliminují jakékoliv tlakové nestálosti, které se mohou ve vašem systému objevit. Ventil a balanční aspekt se kombinují do jediného komponentu, což umožňuje vyvažovat tlakové potřeby systému a zároveň reagovat na požadavky regulace průtoku. Tato kombinace tak vede k nízké základní tlakové ztrátě (běžně 30 kpa), vynikající regulovatelnosti a nezávislé ovládání tlakové ztráty spolu se snadnější a pohodlnější instalací. Monitorování spotřeby energie PUE je uznávaným měřítkem v odvětví a lze jej vypočítat pouze měřením spotřeby energie. Instalací energetického monitorování do vaší jednotky přesné klimatizace můžete přímo sledovat příkon, který tato část vašeho systému požaduje. Údaje o příkonu zařízení jsou důležité pro manažerská rozhodnutí a spolu s informacemi, které lze předávat v rámci systému řízení budov (BMS), poskytují okamžitě dostupnou zpětnou vazbu prokazující, že vaše jednotka je účinná, jak bylo původně odhadováno. Sledování průtoku vzduchu Sledování průtoku vzduchu umožňuje získat přesné údaje o stavu a podmínkách průtoku vzduchu v jednotce, čímž lze zkrátit dobu potřebnou k uvedení do provozu a hlavně tak získáte jistotu, že jsou vaše požadavky na průtok vzduchu splněny. Instalací čidla lze rovněž zavést regulaci průtočného množství vzduchu. Záloha napájení Datová centra jsou navržena s ohledem na minimální odstávky, což znamená, že vaše podpůrné služby musí rovněž zůstat v provozu. Produkty DENCO mají několik možností, jak zajistit trvalou provozuschopnost a rychlé oživení: Rychlé restartování i v případech, kdy nelze provozně odůvodnit nepřetržitou pohotovost, disponují jednotky DENCO rychlým restartem, aby byl dopad na váš provoz minimální. Možnost duálního napájení v provozech, které mají k dispozici dva nezávislé zdroje napájení, mohou jednotky DENCO automaticky přepínat mezi těmito dvěma zdroji a tak využívat energii, která je právě dostupná. UPS pro regulátor a displej některé jednotky DENCO mohou být vybaveny kapacitním zdrojem, který umožňuje pohotovostní režim ovladače a eliminuje dobu náběhu, což zajišťuje nejrychlejší možnou dostupnost chlazení. Barvy panelů Barvy jednotek DENCO nejsou pouze estetickým vyjádřením, ale lze je považovat za doplněk vašeho datového centra. Osvětlení představuje v každém datovém centru dodatečné náklady, které lze snížit díky tomu, že obvyklé černé panely jsme nahradily našimi bílými, které zlepšují světelné podmínky. 32 PR CZ Změny vyhrazeny R3-03/2017

33 Mějte svůj provoz pod kontrolou Pomocí našeho regulačního systému Regulace C5-12 Regulace C5-12 se dodává do jednotek Multi-DENCO, Ultra-DENCO a je navržena tak, aby plně využívala potenciálu našeho hardware a poskytla vám zcela komplexní řešení jako standard. Software pomáhá při ochraně jednotky. Pokročilá ochrana kompresorů umožňuje software detekovat jejich provozní obálku a v tomto bezpečném rozsahu zůstat. Veškeré tyto údaje lze zobrazovat na 4,3 dotykovém displeji, který je standardně na jednotkách instalován. Displeje se dodávají i jako vzdáleně umístěné, což vám umožní ovládat řadu funkcí z jediného místa. Náš aplikační software zajistí, že budete takovým provozním manažerem, jakým chcete být. Hlavní rysy: Průměrování hodnot čidel Automatický systém přetlakování (APS) Režim chytrého chlazení Běžící záloha Historie událostí a alarmů za 28 dní K dispozici rozhraní BMS Grafický výstup provozních podmínek Regulace MATRIX Software MATRIX se dodává s řadou Adia-DENCO. Jedná se o program vlastního vývoje, který prošel testováním i certifikací. Software MATRIX využívá rychlou procesorovou technologii, pomocí které kalkuluje adiabatickou optimalizaci během provozu podle aktuálních podmínek a předem nastavených nákladů na vodu a energii, čímž zajišťuje maximální ekonomický provoz jednotky. Integrace sledování spotřeby a místní sítě (LAN) umožňuje tyto úspory prokázat a sdílet. Software MATRIX poskytuje skutečný přístup. Pomocí aplikace webového serveru získáte přístup k ovládání svých jednotek i z chytrého telefonu nebo tabletu, což vám dá opravdovou přenositelnost. Všechny tyto prvky jsou kombinovány s možností plného přechodu na manuální ovládání jednotlivých částí jednotky. Toto umožňuje vyšší přesnost při testování a uvedení do provozu, což vám dává vysokou jistotu ohledně kvality systému. Grafická analýza provozních režimů a všech dat Aplikace webového serveru (kompatibilní s tabletem / chytrým telefonem) Aktivní monitorování systému vlhčení a jeho výkonu Volitelné monitorování spotřeby vody a energie K dispozici rozhraní BMS PR CZ Změny vyhrazeny R3-03/

34 Využijte zdroje na maximum Šetřete, znovu využívejte a redukujte Čerstvý vzduch Zdroj čerstvého vzduchu je požadavkem v každém prostoru, kde pracují lidé, datová centra nevyjímaje. Požadovaná množství vzduchu mohou být nízká z důvodů stráveného času a počtu lidí v samotném datovém sále, ale může se jednat o přehlížený aspekt s možnými důsledky. V ideálním případě by měl být vzduch před vstupem do prostoru klimatizovaný, což je proces, který kompetentně a přesně zvládají jednotky CAIR. Přívod čerstvého vzduchu lze případně i integrovat do odtahového vzduchu vracejícího se do jednotek přesné klimatizace. To zajistí klimatizaci veškerého vzduchu přiváděného k IT zařízením tak, aby nedocházelo k tomu, že vzduch bude mít špatnou teplotu nebo vlhkost, čímž by tak omezil vaši kontrolu nad řešeným prostorem. Jednotky CAIR nabízíme jako ideální řešení pro tento požadavek. S modelem 100 % přívodu máte k dispozici funkce jako regulace nasávaného vzduchu, zvlhčování, ochrana výměníku proti zamrznutí, vysoká úroveň filtrace, chlazení a vytápění a přívodní ventilátor zajišťující jednosměrný proud vzduchu. Rekuperace tepla Přirozeně budete chtít ve svém provozu využít co nejvíce těchto prvků, přičemž teplo je hodnotným zdrojem, kterým by se nemělo plýtvat. Opětovné využití tepla produkovaného vašimi servery není tak komplikované, jak se lidé běžně domnívají. Jednotky DENCO dokážou tyto požadavky splnit například takto: Použití jednotky Multi-DENCO v provedení A a její připojení k deskovému výměníku tepla (PHE) namísto ke kondenzátoru, čímž se rekuperuje teplo do jednotlivých vodních okruhů. Nabízíme řešení s vodním chlazením, které je připojené k výrobníkům chlazené vody vybaveným okruhem se tepelným čerpadlem, které rekuperuje teplo do dalších částí ve vašem provozu. 34 PR CZ Změny vyhrazeny R3-03/2017

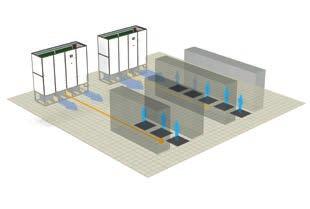

35 Běžící záloha Zredukujte spotřebu energie využitím pohotovostní jednotky, nebo vystavíte pracující jednotky nadměrné zátěži, což vás bude stát prostředky. Jednotky DENCO fungují dobře za podmínek částečného zatížení díky využívání EC-ventilátorů a inverterových kompresorů, které pro vaše výrobky znamenají delší výdrž a životnost bez zvyšování nákladů. Níže je uveden příklad jednotek Multi-DENCO s chladícím výkonem 90 kw. Všechna uvedená data platí pouze pro jednotku v provozu: Srovnání provozu DMA x DMOUCD050E DMA x DMOUCD050E DMA x DMOUCD050E Provozní režimy Počet jednotek (+ pohotovost) Chladicí výkon (jednotlivý) Chladicí výkon (celkový) Příkon (jednotlivý) Příkon (celkový) Roční spotřeba energie Potenciální úspora za rok Provoz / Pohotovost Provoz / Pohotovost Běžící záloha 1 (+1) 2 (+1) 3 (+0) kw kw kw kw kw / h 275, , , ,183 7,884 Výpočty jsou založeny na 24 C / 45 % r.v. odtahového vzduchu. Venkovní teplota 32 C. Roční spotřeba energie je založena na 8760 hodinách provozu za stabilních podmínek a nezahrnuje spotřebu venkovní jednotky. Náklady na energie = 0,15 / kwh. Automatický systém přetlakování (APS) APS je systém zajišťující konstantní tlak vzduchu ve zdvojené podlaze. Z toho plyne řada výhod: pomáhá zabraňovat vytváření přehřátých míst a umožňuje velmi rychlou reakci na jakékoliv změny v proudění vzduchu, například rozšíření prostoru nebo vypnutí řady serverů. Druhá jmenovaná výhoda nabízí výrazný potenciál k úsporám energie: vzduchové množství přiváděné do podlahy musí být pouze takové, jaké je množství odebírané servery, což znamená přívodní množství vzduchu odpovídající požadaku. Toto řešení snížením otáček ventilátoru a úsporou energie dobře pracuje s uspořádáním studené uličky a je k dispozici pro jednotky Adia-DENCO, Multi-DENCO a Ultra-DENCO. PR CZ Změny vyhrazeny R3-03/

36 Plné ovládání Jako doplněk k jednotkám DENCO nabízíme řadu výrobků pro každý aspekt budovy. Pyšníme se zavedenou pozicí v řadě odvětví a trhů, například potravinářském a nápojovém průmyslu, námořním průmyslu, ropném a plynovém průmyslu, produkci energie a dalších. Dodáváme produkty a jednotky na míru do všech průmyslových odvětví. S naším rozsahem a schopností přizpůsobit se nalezneme řešení i pro vás. 36 PR CZ Změny vyhrazeny R3-03/2017

37 Výrobníky chlazené vody Úspora energie při výrobě chladu Bez ohledu na to, zda požadujete vnitřní nebo venkovní instalaci, chlazení vzduchem nebo vodou, s tepelnými čerpadly či bez nich, nabízíme širokou řadu výrobníků chlazené vody s rozsáhlým spektrem příslušenství v rozsahu výkonu od 5 do 2750 kw. Naše výrobníky chlazené vody charakterizuje účinnost a vysoký potenciál pro uchování energie, dále zdůrazněné použitím vysoce kvalitních komponentů a ekologických chladiv (R-410A a R-134a). S našimi chillery a tepelnými čerpadly (s reverzibilním okruhem) můžete zajistit chlazení nebo chlazení a vytápění. Pokud potřebujete kompresor, kondenzační jednotku nebo systém s externím kondenzátorem, v naší produktové řadě je najdete. Volba záleží na vás. Výrobníky chlazené vody s freecoolingovým chlazením jsou ideálním řešením pro veškeré požadavky na celoroční chlazení. Když využijete své místní klima, můžete snížit náklady na energie a přitom zachovat vysokou přesnost výkonu. Pokud všechny tyto možnosti zvážíte již vprojektové fázi, pak zvýšením teploty vstupní vody na 15 C na místo tradičních 12 C nejen zlepšíte účinnost svých vnitřních jednotek, ale například v klimatu Londýna (Velká Británie) rovněž navýšíte dobu, po kterou je freecoolingové chlazení k dispozici, o 1485 hodin. To je ohromujících 17 % za rok, téměř 62 dní. Naše výrobníky chlazené vody mají potenciál pracovat i při vyšších teplotách a tím umožňují ještě výraznější úspory. Potenciál úspory energie výrobníky chlazené vody s freecoolingovým chlazením Výrobníky chlazené vody řady GLFC s freecoolingovým chlazením Freecoolingové chlazení s rozdílem teplot pouhého 1 nebo 2 C Možnost výrazných úspor energie při venkovní teplotě nižší než 10 C. Možnost dalších úspor při teplotě vstupní vody 15 C a výše Chladiva R134a a R410A Možnost super tiché konfigurace Vnitřní instalace Hodiny teploty (h) Kumulativní hodiny (h) Teplota venkovního vzduchu ( C) Graf četnosti venkovních teplot pro typické londýnské klima v průběhu 1 roku. Šedá křivka ukazuje počet hodin při určité teplotě a šedá oblast zobrazuje kumulativní počet hodin při nárůstu teploty. Modrá linka ukazuje výhody výše uvedeného příkladu. PR CZ Změny vyhrazeny R3-03/

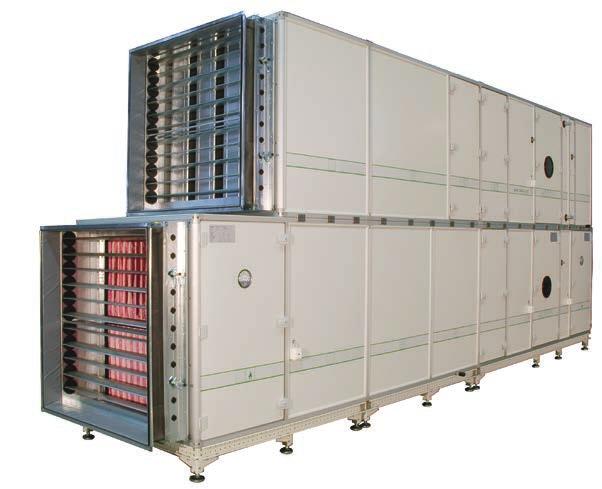

38 CAIRplus Vám na míru Možnosti : Velký výběr ventilátorů Velký výběr vysoce kvalitních filtrů Různé výměníky tepla podle jednotlivých aplikací Zvlhčování vzduchu Variabilita skříní včetně hygienické verze nebo v provedení do prostředí s nebezpečím výbuchu Klapky a tlumiče hluku Řada možností chlazení včetně vodního chladiče nebo integrovaného chlazení Bypasová klapka Řídící systém Řada jednotek CAIRplus (CAIR = customized air, tedy vzduch na míru ) vytvořila základ našich vysoce účinných jednotek přesné klimatizace Adia-DENCO a tím nejlepším způsobem vám poskytuje podporu při plnění dalších požadavků vašich budov. Nová generace nabízí množství modelových velikostí. Vnitřní nebo venkovní jednotky, svislá nebo vodorovná instalace, uspořádání na sobě, vedle sebe či dokonce v řadě k dispozici je opravdu téměř každý typ instalace. Možná potřebujete klimatizaci dalších místností či prostor. Právě zde můžete využít jednotku CAIRplus k přímému freecoolingovému chlazení i regulaci zvlhčování místnosti. Protože datová centra budou i nadále vyžadovat přívod čerstvého vzduchu, můžete tuto potřebu spojit se skvělou příležitostí k úspoře energie a vylepšenému výkonu. CAIRplus modulární vzduchotechnická jednotka navržená pro vzduchová množství od 500 m 3 /h až po m 3 /h. Modulární konstrukce umožňuje řadu konfigurací jednotky a díky ní existuje i široký výběr možností různých funkcí, které mohou být aplikovány. Heslem certifikačního programu Eurovent je Měřit znamená vědět a naše systémy procházejí přísnými pravidelnými testy prováděnými nezávislými institucemi, což znamená, že víme, jak účinné jsou naše systémy, a že dokážeme přesně předvídat jejich výkon. Jednotky CAIRplus dostávají energetické hodnocení účinnosti Eurovent od A do <E. Kromě toho jsou hodnoceny i podle energetických tříd v souladu s RLT, tedy Německou asociací výrobců VZT. Tyto třídy mohou být A+, A a B a jsou udělovány pouze tehdy, když jsou splněny všechny podmínky klasifikace. 38 PR CZ Změny vyhrazeny R3-03/2017

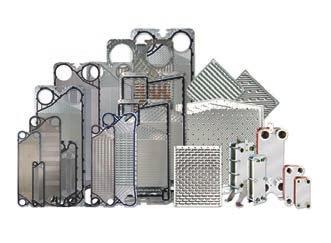

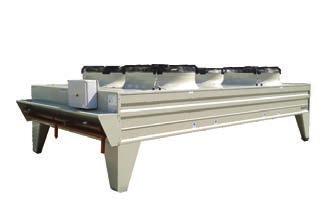

39 A dokonce ještě více Dokážeme pro vás nalézt řešení Deskové výměníky tepla Kondenzátory Searle Chladící věže Využíváme špičkových procesů spolu se svými projektovými znalostmi z celého spektra technologie výměníků tepla. To nám umožňuje vyrábět vysoce kvalitní výrobky v naší celosvětové síti moderních závodů. Z pozice předního globálního výrobce deskových výměníků tepla dokážeme nabídnout jednu z nejširších výrobkových řad. Patří k nim provedení s těsněním či pájené a plně svařované verze a modelové řady s optimalizací procesu, které poskytují specializované funkce. Deskové výměníky tepla jsou zvláště užitečné pro systémy s přímým výparníkem s velkou vzdáleností mezi prostorem s regulovanou teplotou a místem, kde dochází k odvodu tepla. To je zvláště užitečné ve výškových budovách. Díky velkým a průběžným investicím do výzkumu a vývoje budou systémy s deskovými výměníky tepla i nadále zaujímat přední místo mezi špičkovými výrobky a do budoucna vám dávat lepší řešení. Searle nabízí tisíce modelů vzduchem chlazených kondenzátorů. Díky modulární konstrukci a širokému výběru velikostí ventilátorů si můžete vybrat podle vašich požadavků. Celá řada je standardně vybavena EC-technologií, která zajišťuje regulaci otáček a vysokou účinnost. S podporou jednoho z nejkomplexnějších středisek výzkumu a vývoje v oboru chlazení v Evropě dáváme každému z našich produktů výjimečné vlastnosti. Výkonnost lze ještě vylepšit použitím adiabatického systému chlazení Searle, který zlepšuje tepelný výkon vzduchem chlazených kondenzátorů a suchých chladičů vzduchu snížením účinné teploty vstupního vzduchu. Adiabatické funkce poskytují řadu výhod, například teploty kapaliny nižší než okolní teplota suchého teploměru (za určitých podmínek), snížení velikosti zařízení a zvýšení kapacity stávajících systémů, protože adiabatické systémy lze zapojit již do instalovaných zařízení. Chladící věže nabízejí kompletní portfolio: od malých věží připravených k instalaci po velké chladicí systémy na bázi přirozeného tahu. Spojili jsme činnosti modulárních a velkých chladících věží a tak umožnili sdílení vědomostí a odborných znalostí vedoucí k úplným řešením. Patří k nim přirozený a ventilátory podporovaný tah, montovaný mechanický tah a modulární jednotky CMDIF, CMDI, CMDR a CMC. Pokud provozujete velkokapacitní datové centrum, chladící věž vám dokáže zajistit odvod tepla, který potřebujete k účinnému a efektivnímu výkonu. Naši odbornost ve všech etapách projektu doplňuje komplexní poprodejní podpora, kam patří údržba, generální opravy a upgrade, pravidelné kontroly, vyvažování ventilátorů, díly a pronájem, měření výkonu a snižování hluku. PR CZ Změny vyhrazeny R3-03/

40 Servis Spolehněte se na nejlepší možný servis s kompetentním plánováním. Díky svému know-how jednoho z předních navrhovatelů a výrobců klimatizačních systémů a síti regionálních poboček pro vás dokážeme zajistit pravidelnou údržbu, certifikaci a záznamy pro veškerá vaše zařízení a instalace. 40 PR CZ Změny vyhrazeny R3-03/2017

41 4Servis Přirozená volba nepřetržité podpory Spolehněte se na naše know-how a globální zastoupení Zákazníkům, kteří si zvolí jeden z našich servisních plánů, nabízíme regionální, národní i celosvětovou podporu. 4Servis disponuje sítí zavedených poboček v několika zemích a díky tomu může zajistit plánovanou i nouzovou podporu, aby vaše zařízení maximalizovalo svůj potenciál a jakákoliv prodlení byla zcela minimální. Díky pozici uznávaného dodavatele vysoce kvalitních klimatizačních zařízení se našim servisním technikům dostává odborných znalostí, s jejichž pomocí dokážou vyřešit jakékoliv potíže, které mohou vaše zařízení potkat. Nejen, že naši technici odstraní problémy na místě, ale dokážou vám poskytnout kompletní podporu při zajištění požadavků vašich zařízení, ať se již jedná o radu při plánování údržby nebo zajištění certifikace a vedení záznamů vašeho kompletního strojního vybavení.* Naši technici berou v potaz i ohledy na životní prostředí a klima, které mají naši zákazníci. Znají nejnovější předpisy týkající se fluorovaných skleníkových plynů, zajišťují jejich plnění a vždy mají aktuální informace o jakýchkoliv změnách této legislativy. Protože své produkty sami vyvíjíme, naši technici také vědí, jak u nich zajistit co nejvyšší účinnost a zákazníkům dokážou v tomto směru poradit. Se čtyřmi úrovněmi servisní podpory (bronzová, stříbrná, zlatá a platinová*), zavedenou sítí a odbornými profesionálními techniky se 4Servis stane vaší přirozenou volbou podpory. Rychlý přehled našich služeb Mezinárodní lokality s regionálními kontakty Možnost servisních smluv Nouzová servisní podpora V některých lokalitách nepřetržitá nouzová call centra Kompletní uvedení do provozu Konzultace pro energetickou účinnost Dodávky náhradních dílů Dokumentace a certifikace * Platí pouze pro vybrané lokality PR CZ Změny vyhrazeny R3-03/

42 Prvotřídní servis Vždy na Vaší straně Přehled služeb/výkonů Vlastní výroba výměníků Používání certifikovaných výrobků a stavebních prvků Používání stavebních prvků od renomovaných výrobců komponent Krátké dodací lhůty náhradních dílů Uvedení nových zařízení do provozu Pravidelný servis Údržba Zkušební provoz Sanace a optimalizace starších zařízení Servisní smlouvy Hospodárně od počátku Konstrukční řešení z dílny DencoHappel představují nejnovější technickou úroveň. Naše systémy podporují různé aplikace, které optimálně splňují současná kritéria hospodárnosti, bezpečnosti a udržitelnosti. Služby naší společnosti se zdaleka neomezují pouze na čirou techniku. Jsou shrnuty do jednoho rozsáhlého servisního balíčku, orientovaného v každém ohledu na zákazníka. Obsahem tohoto programu nejsou pouze klasické nabídky jako dodávky náhradních dílů, údržba a opravy. Zahrnuje rovněž poradenství a engineering vedoucí firmy na trhu v technologické oblasti společně s poprodejním servisem šitém zákazníkovi na míru a rychlou odezvou. A to nejen u instalace nových zařízení. Rovněž při sanaci a optimalizaci starších zařízení zasahuje náš servis a poskytuje perfektní podporu ve všech fázích projektu, realizace i provozu. Funkčnost systémů je zajištěna po celou dobu jejich životnosti. Mezinárodní servis a podpora zajišťované zkušenými odborníky Kdekoliv nás potřebujete, jsme tady v nejkratší době pro Vás. V celé Evropě se náš vlastní servis stará o to, abyste mohli kdykoliv optimálně využívat přednosti našich výrobků. Značné množství techniků v pohotovosti je připraveno k rychlému zásahu. Všechny servisní služby jsou založeny na absolutní bezpečnosti a spolehlivosti. Na přání zákazníka tak může být na místě provedena například funkční kontrola všech komponent zn. DencoHappel, na které se kromě zkušeného servisního technika také podílí instalatér. Tímto způsobem je přímo a osobně předáváno naše dlouholeté know-how. V tomto kontextu je také důležité zmínit školení, která kromě technických zásahů poskytujeme. Také ta jsou smysluplným nástrojem k zajištění dlouhodobé funkčnosti a použitelnosti systémů. Rozhodnutí pro kvalitu Vysoký stupeň kvality je základem a zásadou všech našich servisních služeb. Všechny odborné servisní síly mají mnoho zkušeností a svým úkolům se věnují s velkou pečlivostí. Technicky a osobně přesvědčivě: To jsou služby, které od nás můžete očekávat. 42 PR CZ Změny vyhrazeny R3-03/2017

43 Instalace Údržba Montážní služby Náhradní díly Servis Poradenství Modernizace Školení PR CZ Změny vyhrazeny R3-03/
