1 ČVUT v Praze Fakulta stavební,katedra technických zařízení budov Univerzitní centrum energeticky efektivních budov Energetický audit postup a součásti 2 Karel Kabele 27 Energetický audit (1) Výchozí stav - popis a hodnocení současné úrovně provozovaného energetického hospodářství a budov (2) Návrhy opatření ke snížení s (3) Výběr optimální varianty doporučené k realizaci energetických úspor Obsah EA dle vyhlášky 480/2012 Sb, 309/2016 a) titulní list, b) identifikační údaje, c) popis stávajícího stavu předmětu EA d) vyhodnocení stávajícího stavu předmětu EA e) návrhy opatření ke zvýšení účinnosti užití energie, f) varianty z návrhu jednotlivých opatření, g) výběr optimální varianty, h) doporučení energetického specialisty oprávněného zpracovat EA, i) evidenční list EA, j) Kopie dokladu o vydání oprávnění (4) Doporučení energetického specialisty 28 (C) prof.ing.karel Kabele, ČVUT FSv K TZB 1

2. Návrh opatření ke snížení s Seznam opatření vedoucích ke snížení spotřeby energie U jednotlivých opatření se stanoví výše úspory energie v MWh/rok s jejich finančním ohodnocením, výše investičních

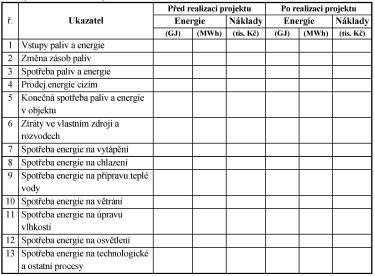

2 2. Návrh opatření ke snížení s Seznam opatření vedoucích ke snížení spotřeby energie U jednotlivých opatření se stanoví výše úspory energie v MWh/rok s jejich finančním ohodnocením, výše investičních a provozních nákladů Opatření se uspořádají do minimálně 2 variant U každé z variant se stanoví Výše úspory energie v MWh/rok Investiční náklady, průměrné roční provozní náklady v tis. Kč/rok Ekonomické vyhodnocení Ekologické vyhodnocení Upravená roční energetická bilance Nástroje Know-how auditora, matematický model Návrh opatření ke snížení s 30 (C) prof.ing.karel Kabele, ČVUT FSv K TZB 2

3. Návrh vybrané varianty doporučené k realizaci

nízkopotenciálního z kolektorů do vody Akumulace

3 3. Návrh vybrané varianty doporučené k realizaci energetických úspor 31 a chladu Dlouhodobá akumulace -chladu do vody Dlouhodobá akumulace -chladu do země Krátkodobá akumulace nízkopotenciálního z kolektorů do vody Akumulace chladu do ledu Akumulace do hmoty budovy 32 (C) prof.ing.karel Kabele, ČVUT FSv K TZB 3

4 a chladu integrace odsávání vzduchu do svítidel zónování umělého osvětlení dle denního osvětlení tlumené celkové osvětlení automatické vypínání nouzového osvětlení během dne a svátků použití LED místní osvětlení pracovišť bodové osvětlení 33 a chladu potřeby obsahu CO2 energie Řízení množství čerstvého vzduchu na základě Řízení množství čerstvého vzduchu při přechodu z tlumeného na plný provoz Řízené přirozené chlazení v přechodném období Noční prochlazení budovy Řízení oběhu chladicí vody dle vnějších podmínek Optimalizovaný start chladicích jednotek Vypínání čerpadel Snímání výsledné vnitřní teploty místo teploty vzduchu Automatické vypínání umělého osvětlení dle senzoru denního osvětlení (chodby schodiště..) Automatické vypínání periférií počítačů Vypínání osvětlení během oběda Časové řízení ohřevu TUV 34 (C) prof.ing.karel Kabele, ČVUT FSv K TZB 4

a chladu samoregulační topné kabely místo cirkulace lokální příprava TV wc s dvojím dávkováním bezdotekové armatury ohřev solárními kolektory využití dešťových vod 35 a chladu Použití čerpadel s

5 a chladu samoregulační topné kabely místo cirkulace lokální příprava TV wc s dvojím dávkováním bezdotekové armatury ohřev solárními kolektory využití dešťových vod 35 a chladu Použití čerpadel s řízenými otáčkami Místní regulace Optimalizovaná izolace potrubí Snížení tlakových ztrát třením v potrubí UT a chladu Hydraulické vyvážení soustav Integrované otopné a chladicí prvky 36 (C) prof.ing.karel Kabele, ČVUT FSv K TZB 5

TUV+voda a chladu Využití přirozeného větrání Vodní plocha v okolí nasávacích otvorů VZT Lokální větrání wc a umýváren Zeleň v okolí nasávacích otvorů VZT Použití zemního kolektoru pro předehřev

6 TUV+voda a chladu Využití přirozeného větrání Vodní plocha v okolí nasávacích otvorů VZT Lokální větrání wc a umýváren Zeleň v okolí nasávacích otvorů VZT Použití zemního kolektoru pro předehřev (předchlazení) čerstvého vzduchu) Izolace ochlazovaných (ohřívaných)vzduchovodů Zařízení pro zpětné získávání z odpadního vzduchu Vhodné umístění nasávacích otvorů VZT Snížení ztrát třením ve vzduchovodech Bezkanálové rozvody vzduchu Personalizované větrání 37 TUV+voda a chladu Kogenerační jednotka Přímé využití podzemní vody pro chlazení Fotovoltaické články - použití pro pohon čerpadel systému solárních kolektorů Tepelné čerpadlo voda-voda Tepelné čerpadlo země-voda Solární kolektory vodní Pasivní využití solární energie 38 (C) prof.ing.karel Kabele, ČVUT FSv K TZB 6

7 Opatření Zvýšený tepelný odpor prosklených ploch na severní straně tepelný odpor a vzduchotěsnost oken automatické vypínání nouzového osvětlení během dne a svátků tlumené celkové osvětlení Časové řízení ohřevu TUV optimalizovaná izolace potrubí wc s dvojím dávkováním vhodné umístění nasávacích otvorů VZT zařízení pro zpětné získávání z odpadního vzduchu použití čerpadel s řízenými otáčkami Zvýšený tepelný odpor neprůhledných konstrukcí Optimalizace velikosti prosklených ploch izolace ochlazovaných (ohřívaných)vzduchovodů barevné řešení interiéru použití výbojek místní regulace snížení ztrát třením ve vzduchovodech zeleň v okolí nasávacích otvorů VZT lokální větrání wc a umýváren zónování umělého osvětlení dle denního osvětlení okna pro přrozené osvětlení schodišť a hyg.příslušenství zádveří vodní plocha v okolí nasávacích otvorů VZT použití horizontálních slunolamů použití vnějších žaluzií Dvojitá fasáda - stínění pasivní Dvojitá fasáda - reflexní vnější skla Dvojitá fasáda - letní provoz - přirozené větrání - proměnný průřez Dvojitá fasáda - stínění aktivní bodové osvětlení místní osvětlení pracovišť Automatické vypínání umělého osvětlení dle senzoru denního osvětlení (chodby schodiště..) Snímání výsledné vnitřní teploty namísto teploty vzduchu Vypínání čerpadel snížení tlakových ztrát třením v potrubí UT a chladu kogenerační jednotka Dvojitá fasáda - zimní provoz - odvod vzduchu přes fasádu umožnit přirozené větrání použití zemního kolektoru pro předehřev (předchlazení) čerstvého vzduchu) přímé využití podzemní vody pro chlazení instalace zavětří u hlavních dveří Instalace slunolamu na střeše Optimalizovaný start chladících jednotek Řízení oběhu chladící vody dle vnějších podmínek Noční prochlazení budovy Řízené přirozené chlazení v přechodném období Řízené větrání dvojité fasády Řízení množství čerstvého vzduchu při přechodu z tlumeného na plný provoz bezdotekové armatury oddělení klimatizovaného prostoru tepelným bufferem bezkanálové rozvody vzduchu optimální orientace budovy použití izolovaných okenic optimalizace tvaru budovy optimální umístění budovy vzduchotěsnost vstupních dveří izolace vstupních dveří integrace odsávání vzduchu do svítidel Regulované využití dešťové vody Automatické vypínání periférií počítačů Řízení množství čerstvého vzduchu na základě obsahu CO2 Dlouhodobá akumulace -chladu do země Dlouhodobá akumulace -chladu do vody přirozené větrání čajových kuchyněk samoregulační topné kabely místo cirkulace Fotovoltaické články - použití pro pohon čerpadel systému solárních kolektorů Akumulace chladu do ledu Krátkodobá akumulace nízkopotenciálního z kolektorů do vody umístění vstupu rovnoběžně s převládajícím směrem větru Vypínání osvětlení během oběda ohřev solárními kolektory pasivní využití solární energie solární kolektory vodní tepelné čerpadlo země-voda tepelné čerpadlo voda-voda Akumulace do hmoty budovy deskové konstrukce stropů - snížení výšky, možnost bezkanálových rozvodů umístění budovy do svahu využití dešťových vod lokální ohřev TUV Vyhodnocení názoru specialistů Zvýšený tepelný odpor prosklených ploch na severní straně tepelný odpor a vzduchotěsnost oken automatické vypínání nouzového osvětlení během dne a svátků tlumené celkové osvětlení Časové řízení ohřevu TUV optimalizovaná izolace potrubí wc s dvojím dávkováním vhodné umístění nasávacích otvorů VZT zařízení pro zpětné získávání z odpadního vzduchu použití čerpadel s řízenými otáčkami Zvýšený tepelný odpor neprůhledných konstrukcí Optimalizace velikosti prosklených ploch izolace ochlazovaných (ohřívaných)vzduchovodů barevné řešení interiéru použití výbojek místní regulace snížení ztrát třením ve vzduchovodech zeleň v okolí nasávacích otvorů VZT lokální větrání wc a umýváren 0 0,5 1 1,5 2 2,5 3 3,5 zónování umělého osvětlení dle denního osvětlení okna pro přrozené osvětlení schodišť 125EAB1, a hyg.příslušenství EABI prof.ing.karel zádveří 41 3.Výběr optimální varianty doporučené k realizaci energetických úspor na základě výsledků ekonomického vyhodnocení v tisících Kč/rok s ohledem na velikost úspory energie v MWh/rok a ekologického vyhodnocení, nebo podle kritérií dotačních programů. 45 (C) prof.ing.karel Kabele, ČVUT FSv K TZB 7

4. Závěrečné doporučení a) popis optimální

realizaci optimální varianty, c) náklady v tisících

upravenou energetickou bilanci pro optimální

optimální variantu, g) návrh vhodné koncepce

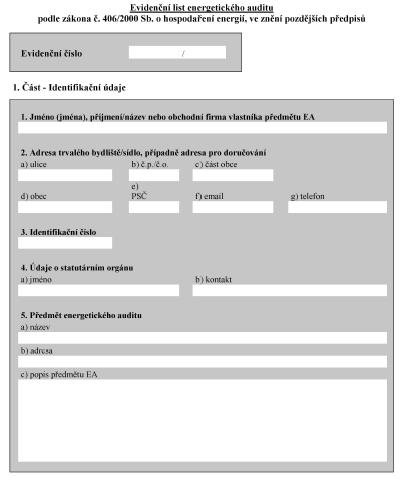

8 4. Závěrečné doporučení a) popis optimální varianty, b) roční úspory energie v MWh/rok po realizaci optimální varianty, c) náklady v tisících Kč/rok na realizaci optimální varianty, d) průměrné roční provozní náklady v tis. Kč/rok v případě realizace optimální varianty, e) upravenou energetickou bilanci pro optimální variantu, f) ekonomické a ekologické vyjádření pro optimální variantu, g) návrh vhodné koncepce systému managementu hospodaření s energií Evidenční list!! 46 (C) prof.ing.karel Kabele, ČVUT FSv K TZB 8
