EFEKTIVNÍ ENERGETICKÝ REGION JIŽNÍČECHY DOLNÍ BAVORSKO Vytápěnía využitíobnovitelných zdrojůenergie se zaměřením na nízkoenergetickou a pasivní

1 EFEKTIVNÍ ENERGETICKÝ REGION JIŽNÍČECHY DOLNÍ BAVORSKO Vytápěnía využitíobnovitelných zdrojůenergie se zaměřením na nízkoenergetickou a pasivní výstavbu OTOPNÁ SOUSTAVA Investice do Vaší budoucnosti Projekt je spolufinancován Evropskou Unií prostřednictvím Evropského fondu pro regionální rozvoj

pasivní výstavbu OTOPNÁ SOUSTAVA Investice do Vaší budoucnosti Projekt je

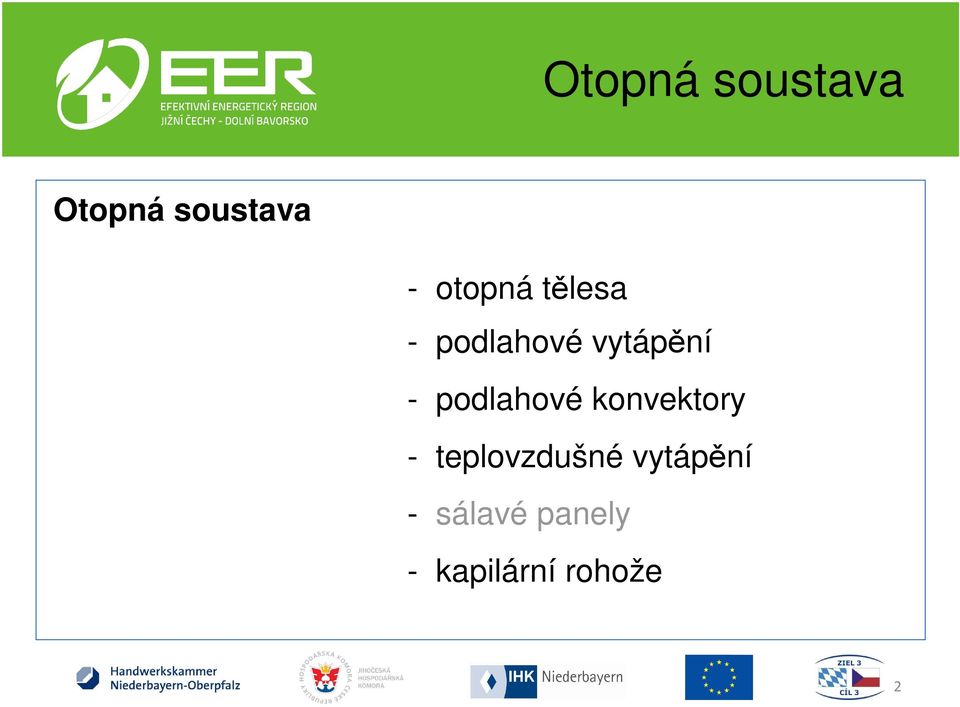

2 Otopná soustava - otopná tělesa - podlahové vytápění - podlahové konvektory - teplovzdušné vytápění - sálavé panely - kapilární rohože 2

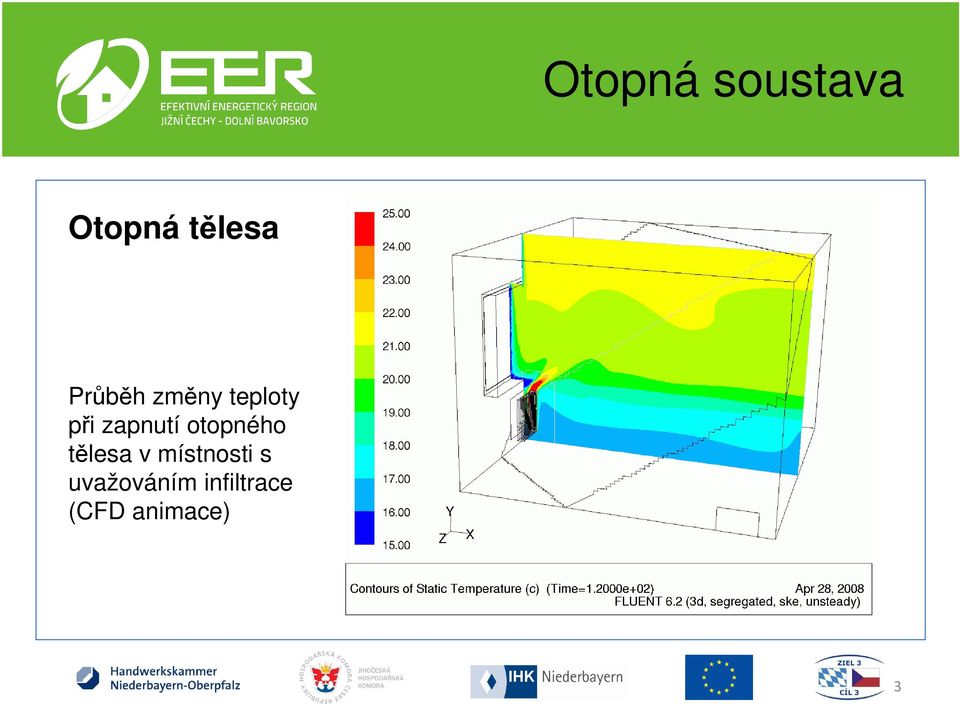

3 Otopná tělesa Průběh změny teploty při zapnutí otopného tělesa v místnosti s uvažováním infiltrace (CFD animace) 3

4 Povrchová teplota prosklené plochy Zadání Výpočet U g = 1,2 (W/m 2 K) t i = 20 ( C) q = q α = i q α e ( W / mk) t e = -12 ( C) 4

5 5 Otopná soustava Povrchová teplota prosklené plochy ) / ( 0, mk W U d d U d U ekv e i g ekv e ekv i g e n i i = = + + = + + = = λ α α λ α λ α α λ α

1 1 1 mk W U d d U d U ekv e i g ekv e ekv

6 6 Otopná soustava Povrchová teplota prosklené plochy { { ) ( 15,2 ) ( ) ( ) ( ) / ( C t t U t t A t t A t t U mk W q q q i e i g i p m p i i m e i g e i = = = = = α α α α Výpočet pro U g = 0,9 (W/m 2 K) h-x diagram

7 Prosklené plochy 7

8 Otopná soustava Prosklené plochy 8

9 Počítačové simulace vlivu podlahového konvektoru na vnitřním mikroklimatu kancelářského prostoru Cílem studie bylo pomocí CFD modelu a simulací předpovědět rychlosti proudění a teploty vzduchu v kancelářském prostoru a na základě získaných výsledků posoudit vliv obvodových konvektorů na tepelnou pohodu v místnosti s plně prosklenou fasádou v zimním období. Dvourozměrný model - rovinný řez vybraného kancelářského modulu v 5. NP s plně prosklenou fasádou 9

získaných výsledků posoudit vliv obvodových konvektorů na tepelnou pohodu v místnosti s plně prosklenou fasádou v

10 Geometrie modelu (rozměry v metrech): 1 - přívod chladicího vzduchu, 2 - přívod čerstvého vzduchu, 3 počítač, 4 - podlahový konvektor, 5 - odváděcí otvor, 6 - prosklená fasáda. 10

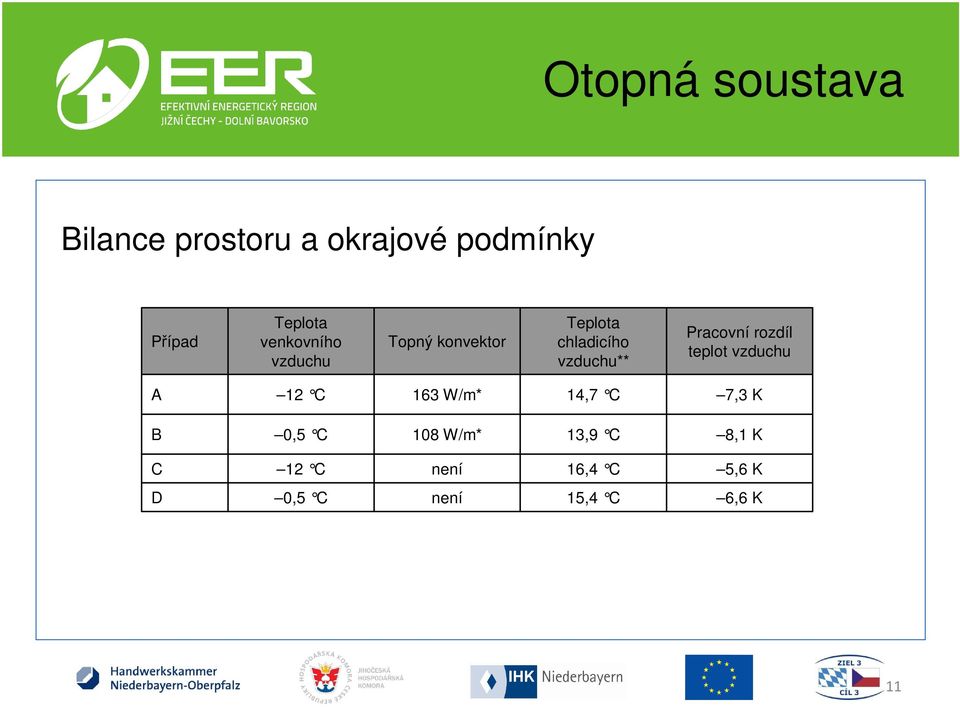

11 Bilance prostoru a okrajové podmínky Případ Teplota venkovního vzduchu Topný konvektor Teplota chladicího vzduchu** Pracovní rozdíl teplot vzduchu A 12 C 163 W/m* 14,7 C 7,3 K B 0,5 C 108 W/m* 13,9 C 8,1 K C 12 C není 16,4 C 5,6 K D 0,5 C není 15,4 C 6,6 K 11

rozdíl teplot vzduchu A 12 C 163 W/m* 14,7 C 7,3 K B 0,5 C 108

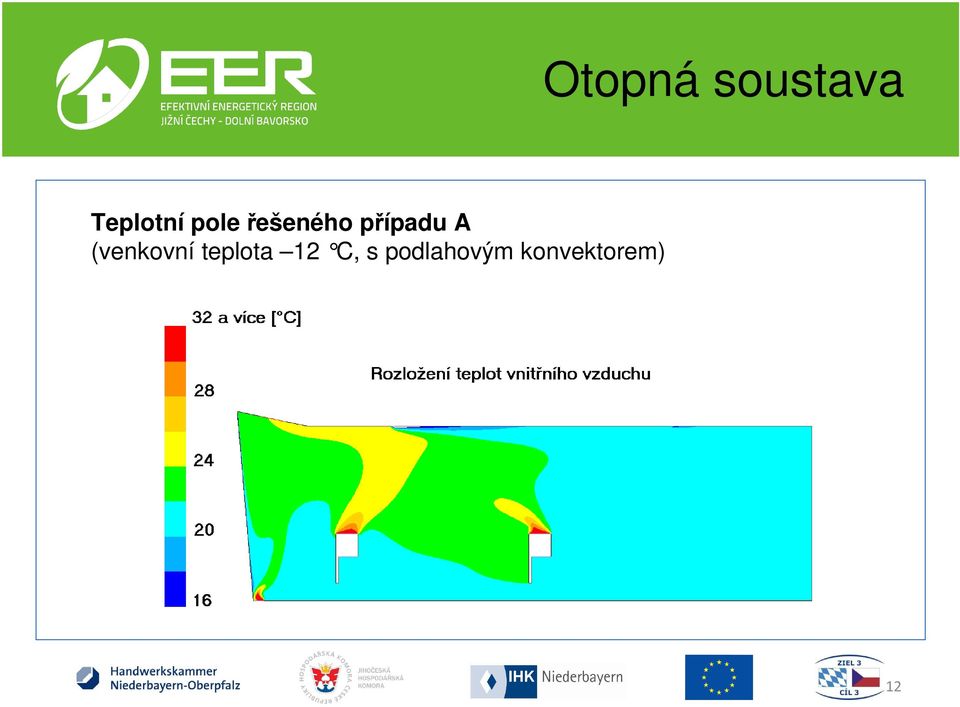

12 Teplotní pole řešeného případu A (venkovní teplota 12 C, s podlahovým konvektorem) 12

13 Teplotní pole řešeného případu B (venkovní teplota 0,5 C, s podlahovým konvektorem) 13

14 Teplotní pole řešeného případu C (venkovní teplota 12 C, bez podlahového konvektoru) 14

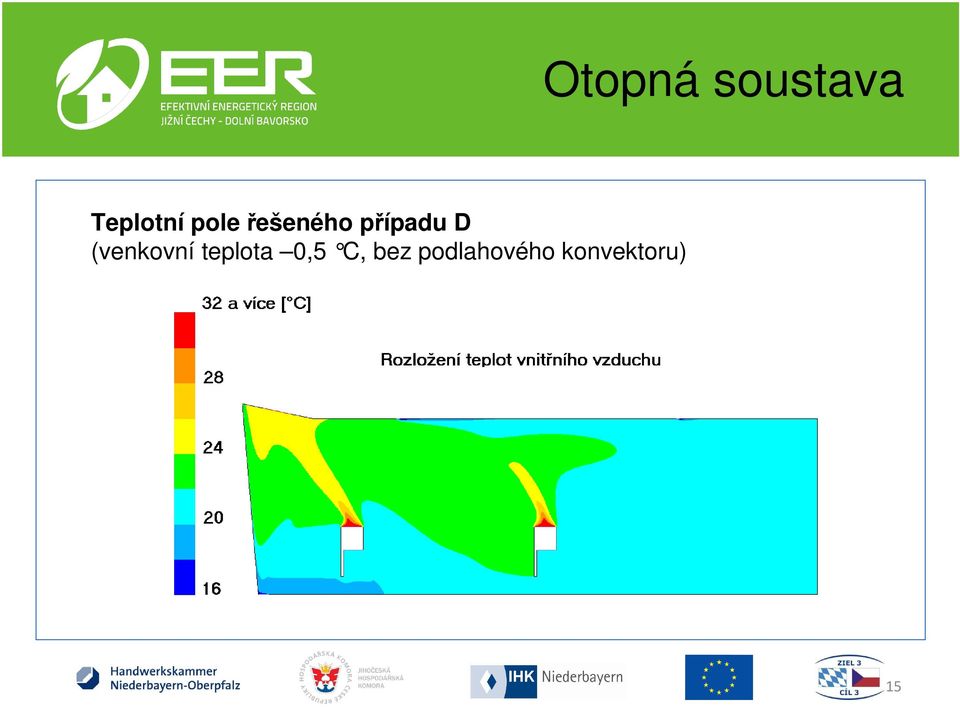

15 Teplotní pole řešeného případu D (venkovní teplota 0,5 C, bez podlahového konvektoru) 15

16 Případ Teplota venkovního vzduchu Topný konvektor A 12 C ANO B 0,5 C ANO C 12 C NE Souhrnné zobrazení D 0,5 C NE A C B D 16

17 Grafické zobrazení případu C Případ C Teplota venkovního vzduchu 12 C Topný konvektor NE 32 Teploty vnitřního vzduchu 3.0 Vnitřní teploty podél prosklené fasády Teplota [ C] Výška nad podlahou y = 0.1 m y = 0.6 m y = 1.1 m y = 1.7 m Výška nad podlahou Y[m] Vzdálenos t od povrchu zasklení 0 mm 25 mm 50 mm 100 mm Vzdálenost od fasády X[m] Teplota [ C] 17

1 m y = 0.6 m y = 1.1 m y = 1.7 m Výška nad podlahou Y[m] 2.5 2.0 1.5 1.0 0.

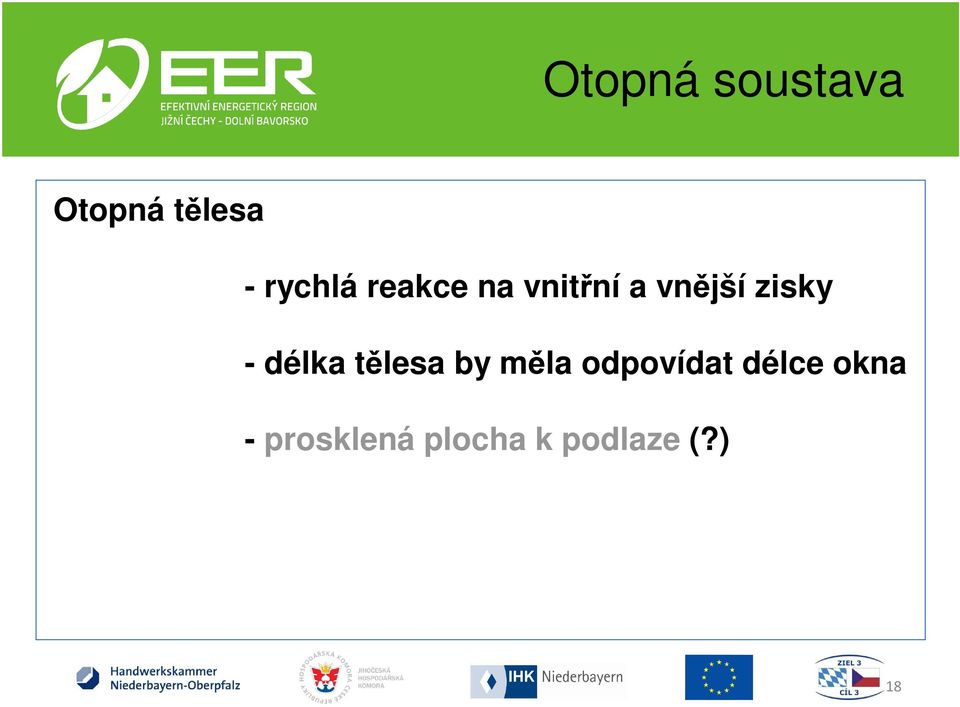

18 Otopná tělesa - rychlá reakce na vnitřní a vnější zisky - délka tělesa by měla odpovídat délce okna - prosklená plocha k podlaze (?) 18

19 Podlahové konvektory - estetické - bez ventilátoru malý výkon - prosklená plocha k podlaze nevadí s ventilátorem 400 mohou být 200 hlučné 0 Výkon Q (W) Deskové ocelové otopné těleso Podlahový konvektor Střední teplota vody t W ( C) 19

být 200 hlučné 0 Výkon Q (W) 1200 1000 800 Deskové ocelové otopné

20 Podlahové vytápění - estetika - pomalá reakce na vnitřní a vnější zisky - prosklená plocha k podlaze nevadí - výpočet (koberec, atd.) 20

21 Teplovzdušné vytápění Výhody 1. Kvalitní vnitřní mikroklima (filtrace venkovního vzduchu) 2. Větrání v letním období (popř. i vychlazování vnitřního prostoru) 3. Možnost rozvodu tepla z doplňkového zdroje (krbová kamna) po celém objektu 4. Energetická provozní úspora (rekuperace tepla) 21

22 Teplovzdušné vytápění Nevýhody 1. Prostorová náročnost (velikost VZT jednotky, vedení potrubních rozvodů) 2. Mechanické součástky v jednotce (ventilátory a s tím i související hlučnost) 3. Investiční náročnost 4. V koupelnách doplňkové tepelné zdroje 5. Konstantní vnitřní teplota v celém teplovzdušně vytápěném objektu 6. Významná spotřeba pomocné energie (pro pohon ventilátorů) 22

23 Teplovzdušné vytápění Režim provozu vytápěcí a větrací s rekuperací 23

24 Teplovzdušné vytápění 24

25 Poznámky 25
