1 Tepelná čerpadla v průmyslovém podniku Ing. Jiří Svoboda

2 Co je tepelné čerpadlo? Zařízení umožňující využít nízkoteplotní energii okolí kwh/m2/rok země voda vzduch

3 Princip funkce tepelného čerpadla

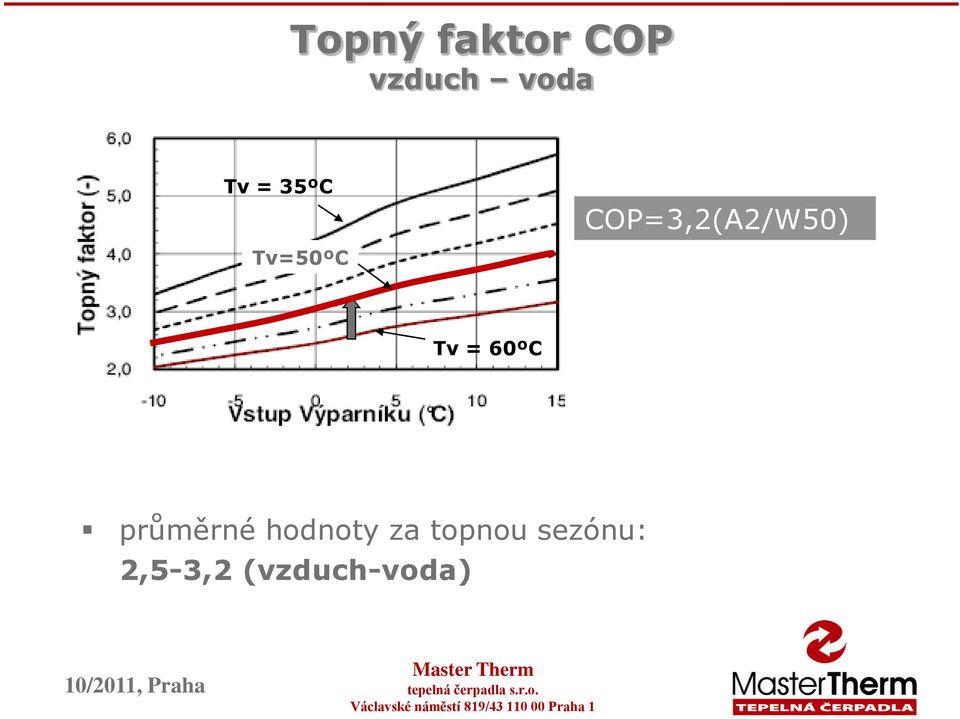

4 Topný faktor COP vzduch voda Tv = 35ºC COP=3,2(A2/W50) Tv=50ºC Tv = 60ºC průměrné hodnoty za topnou sezónu: 2,5-3,2 (vzduch-voda)

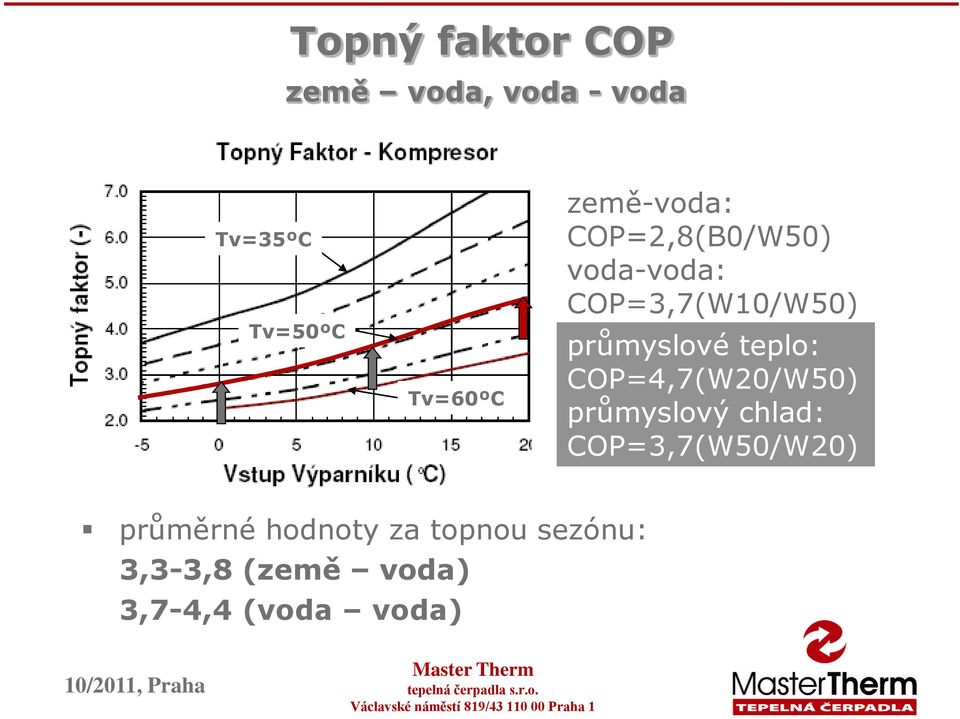

5 Topný faktor COP země voda, voda - voda Tv=35ºC Tv=50ºC Tv=60ºC země-voda: COP=2,8(B0/W50) voda-voda: COP=3,7(W10/W50) průmyslové teplo: COP=4,7(W20/W50) průmyslový chlad: COP=3,7(W50/W20) průměrné hodnoty za topnou sezónu: 3,3-3,8 (země voda) 3,7-4,4 (voda voda)

6 Výrobní podnik - - běžný způsob vytápění a chlazení ZP zemní plyn EL el. energie vytápění ZP 200kW příkon EL 120kW maření energie 520kW kompresorové chlazení 400kW vytápění ZP 150kW technologie ZP 100kW technologie EL 300kW celkem: 420kW EL 450kW ZP Σ 870kW

7 Výrobní podnik s tepelným čerpadlem(tč) Snížení energetického příkonu z 870kW na 480kW (o 390kW,tj.45%) maření 130kW (zima) až 480kW (léto) uzavřený chladič vytápění 200kW TČ vytápění 150kW technologie ZP 100kW příkon TČ 80kW (výkon 350kW) technologie EL 300kW celkem: 380kW EL 100kW ZP Σ 480kW

8 projekt zpětného využití technologického tepla z procesů PVD nanášení tenkých vrstev (vakuová zařízení) Tepelná čerpadla zajišťují: chlazení výrobní technologie vytápění celého objektu a ohřev teplé vody klimatizování výrobních a kancelářských prostor efektivní maření energie prostřednictvím suchého chladiče Projekt HVM Plasma

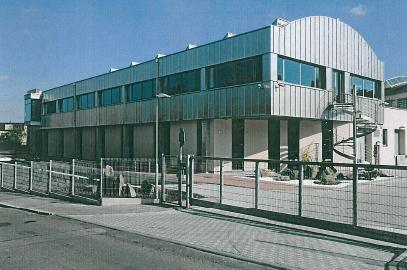

9 Charakteristika objektu: 3 podlaží (1PP,1NP,2NP) objem budovy m 3 podlahová plocha m 2 50m 100m 10/2011, 11/2010, Praha

10 11/2010, Praha

11 HVM Plasma základní čísla Odhad roční potřeby energie na vytápění a ohřev TV: 200MWh Odhad roční potřeby na chlazení a větrání objektu: 600MWh Roční spotřeba energie na provoz technologie: 3 000MWh Σ cca 3 800MWh Vypočtená tepelná ztráta objektu: 100kW Ohřev TV: max. 60kW (max l/hod.) Výkon chlazení technologie: max. 490kW Výkon chlazení budovy: max. 370kW Instalovaný výkon tepelných čerpadel (chlazení): 980kW

12 Projekt chlazení a vytápění cíl projektu maximální zvýšení účinnosti výroby chladu pro chlazení technologie a klimatizaci objektu zpětné využití odpadního technologického tepla pro vytápění budovy a ohřev teplé vody maximální snížení spotřeby vstupních energií (el. energie, ZP) optimalizace funkce zařízení pro chlazení a vytápění a výrobní technologie plná profesní způsobilost (vytápění, VZT, zdravotechnika) a respektování náročných požadavků investora (bezprašnost, absence vibrací) chlazení výrobní technologie v teplotním spádu 20/30 C

13 HVM Plasma analýza spotřeby el. energie pro výrobu chladu kw standardní kompresorové chlazení: MWh kompresorové chlazení s využitím free coolingu: 460 MWh měsíc tepelná čerpadla + suchý chladič s provozem free cooling: 219 MWh

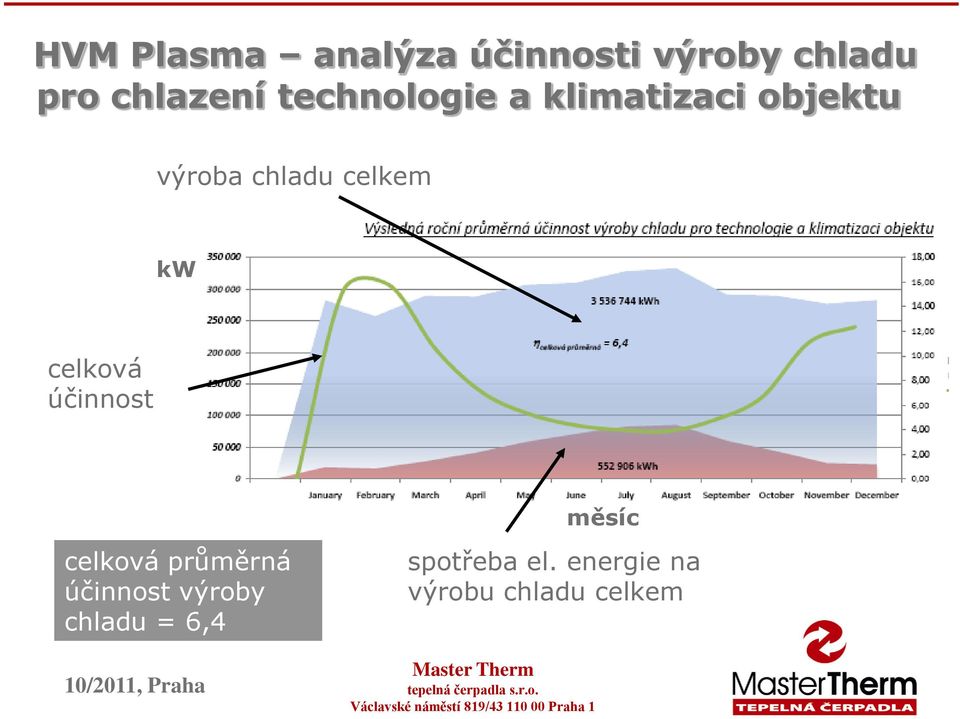

14 HVM Plasma analýza účinnosti výroby chladu pro chlazení technologie a klimatizaci objektu výroba chladu celkem kw celková účinnost měsíc celková průměrná účinnost výroby chladu = 6,4 spotřeba el. energie na výrobu chladu celkem

15 HVM Plasma ekonomický přínos projektu úspora energie vzniklá použitím TČ s optimalizovanou teplotní charakteristikou oproti běžnému kompresorovému chlazení: 240MWh el. energie úspora vzniklá použitím suchého chladiče s využitím chlazení typu free cooling: 480MWh el. energie úspora vzniklá zpětným ziskem technologického tepla pro vytápění a ohřev TV: 220MWh zemního plynu návratnost investice 4,5 let roční úspora celkem: el.energie: tis. Kč zemní plyn: 308 tis. Kč celkem:2 180 tis. Kč el. energie 2,60Kč/kWh zemní plyn 1,40Kč/kWh

16

17

18 Další realizované projekty 2011: PVD Centrum Brno: Galvamet Vsetín: Schmolz-Bickenbach Hustopeče: HST Technologic Vrchlabí: 320 kw 70 kw 107 kw 90 kw
