1 Lyzimetry UMS Lyzimetrické stanice pro výzkum klimatu, vodní bilance, agronomii a v výzkum půdy Georg von Unold 1

2 Přesné lyzimetry více informací na nebo 1, Úvod 2, Instalace 3, Projekty 4, Výsledky 2

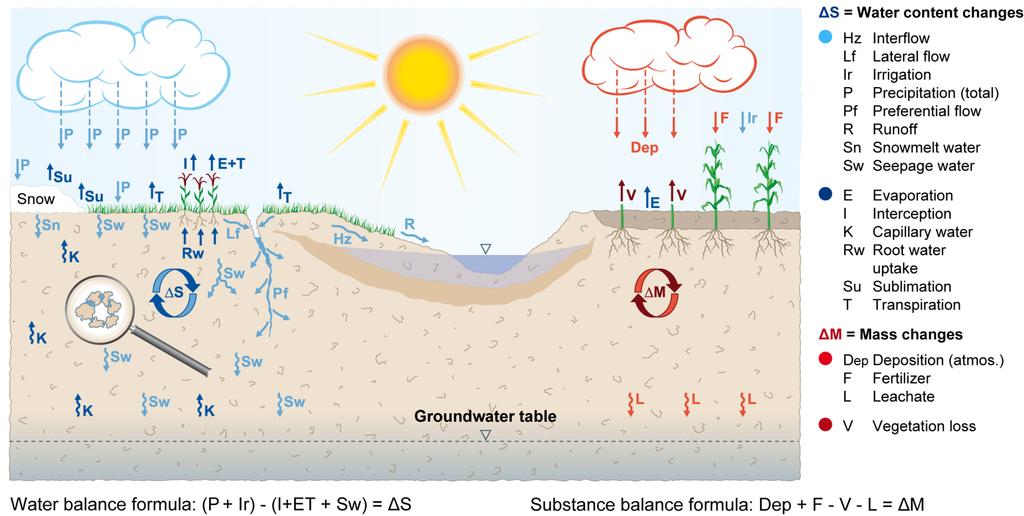

3 1, Úvod Vodní bilance Toky a interakce Klimatické změny 3

4 1, Úvod Vodní bilance Toky a interakce Klimatické změny Lyzimetry poskytují přesné a detailní informace o zkoumané půdě. Díky vysoce přesnému určení hmotnosti jsou lyzimetry moderním nástrojem, který umožňuje studování transportu půdní vody a hmoty za přirozených podmínek. 4

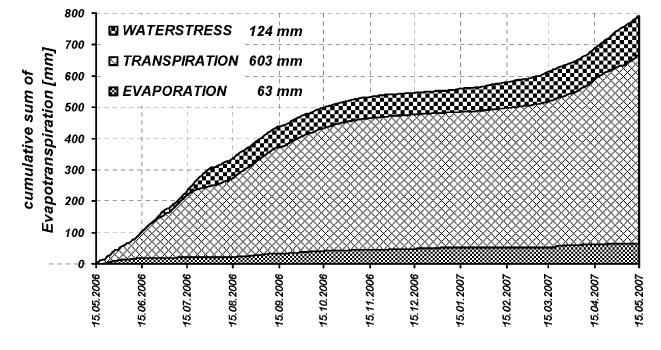

5 1, Úvod Stres, evaporace a transpirace 5

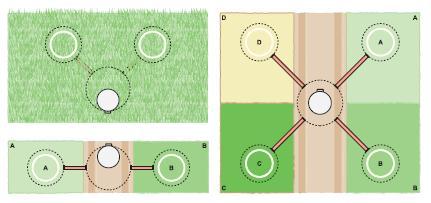

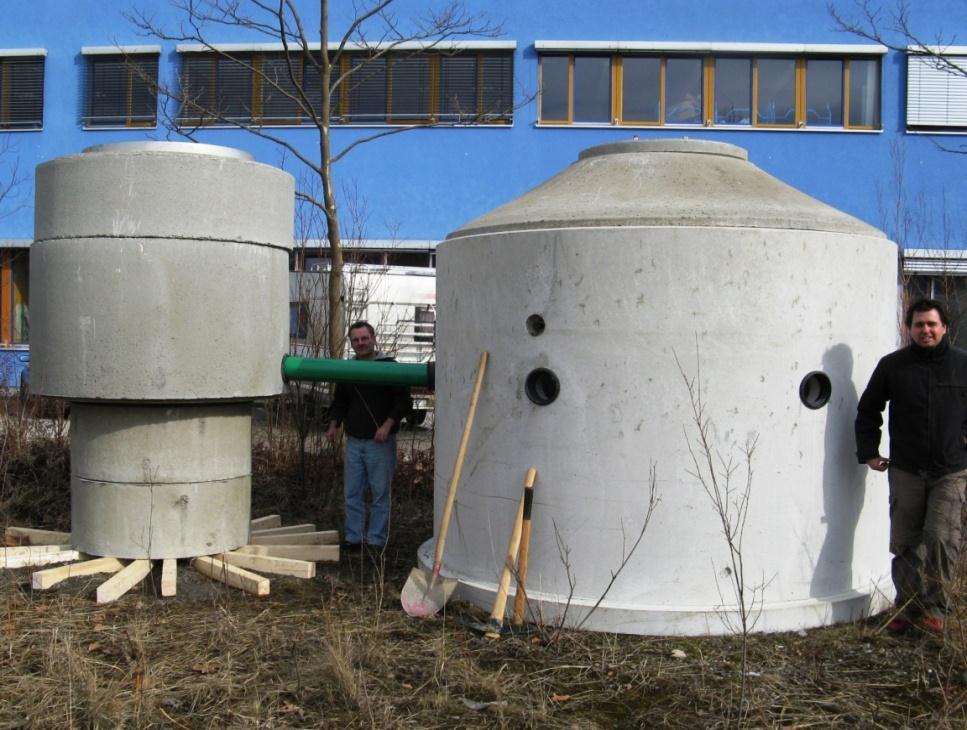

6 2, Instalace Uspořádání lyzimetrů 6

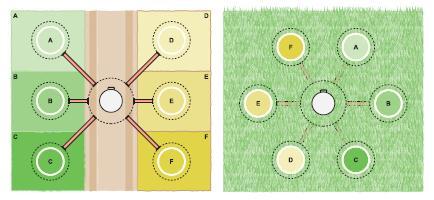

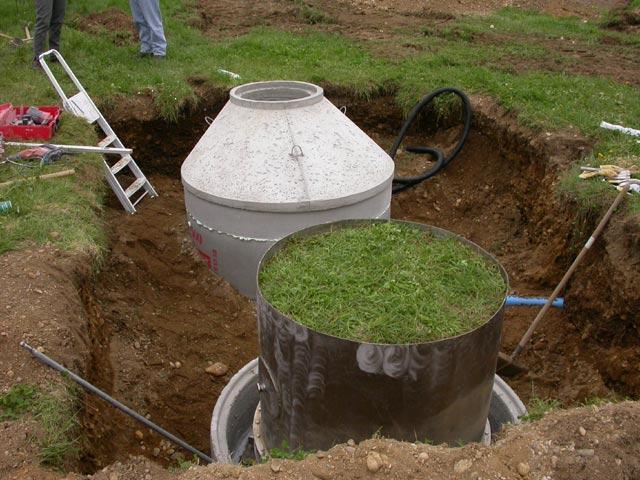

7 2, Instalace Uspořádání lyzimetrů 7

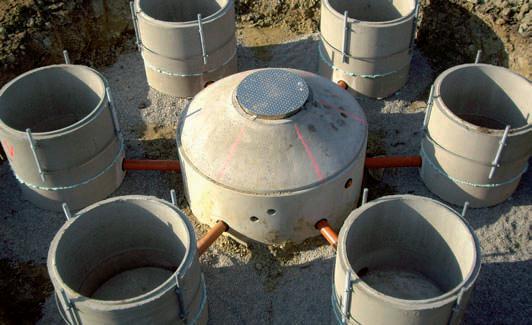

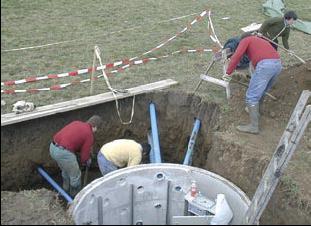

8 2, Instalace Uspořádání lyzimetrů 8

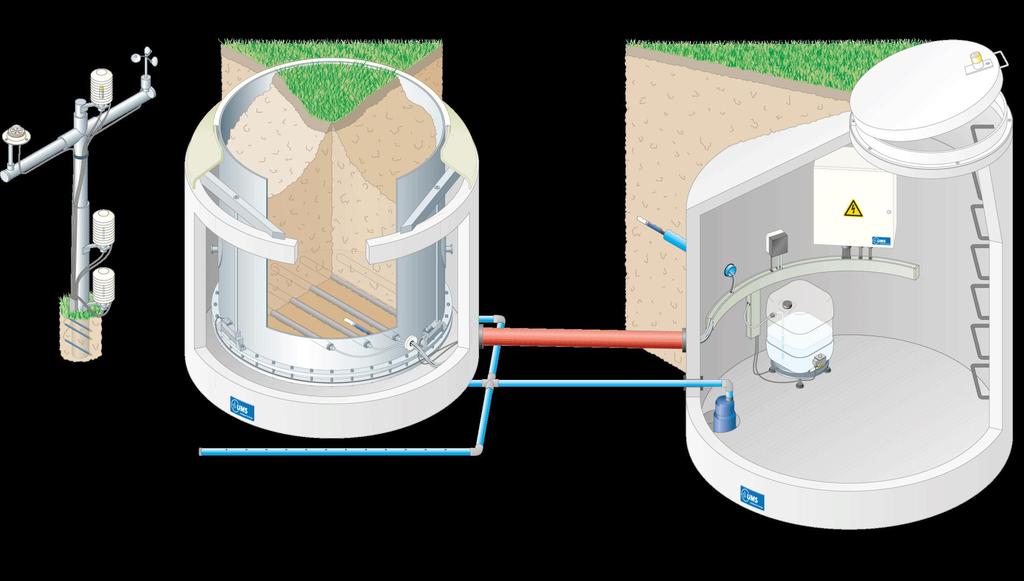

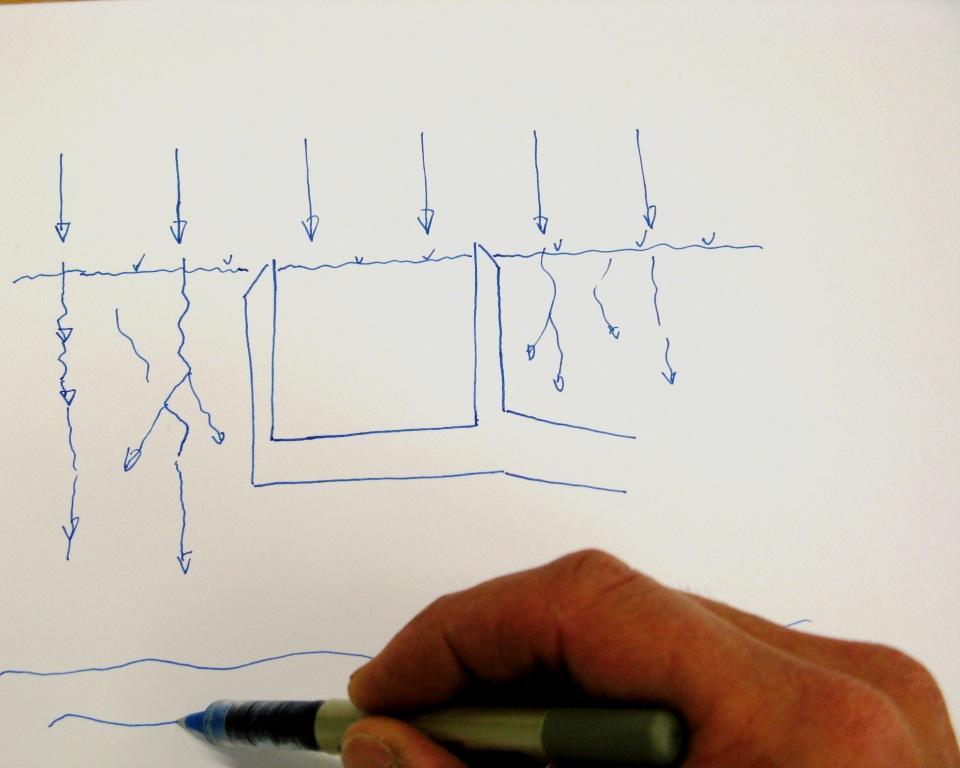

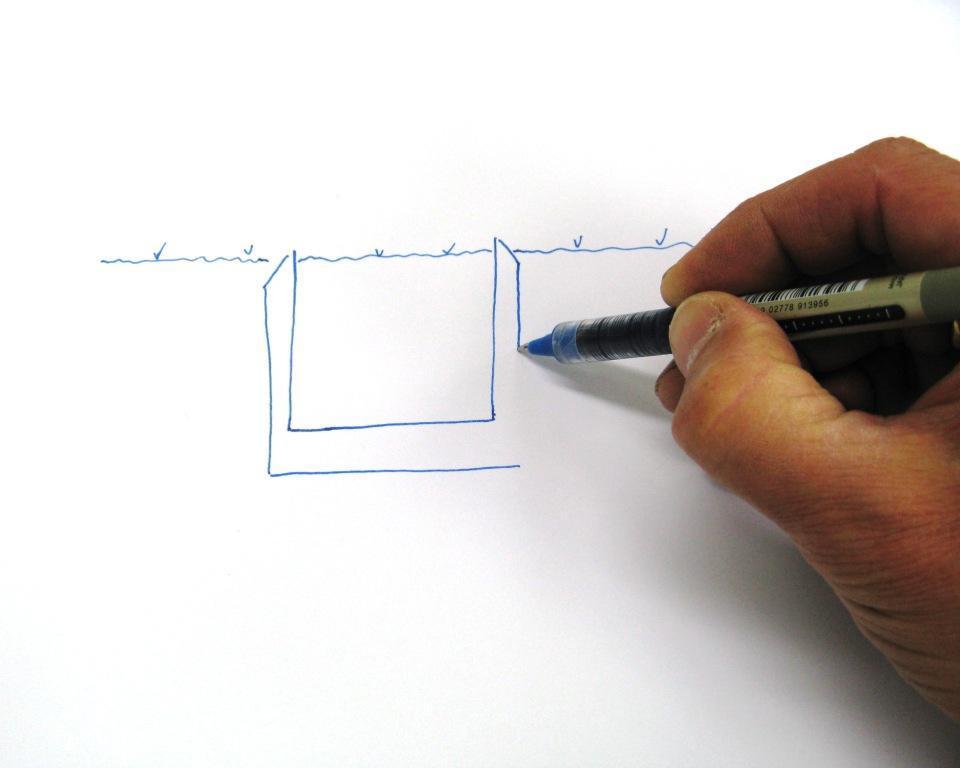

9 2, Instalace, princip činnosti Hladina podzemní vody Panta Rhei! Vše plyne, nic netrvá Hérakleitos z Efesu, a.d. 9

10 10

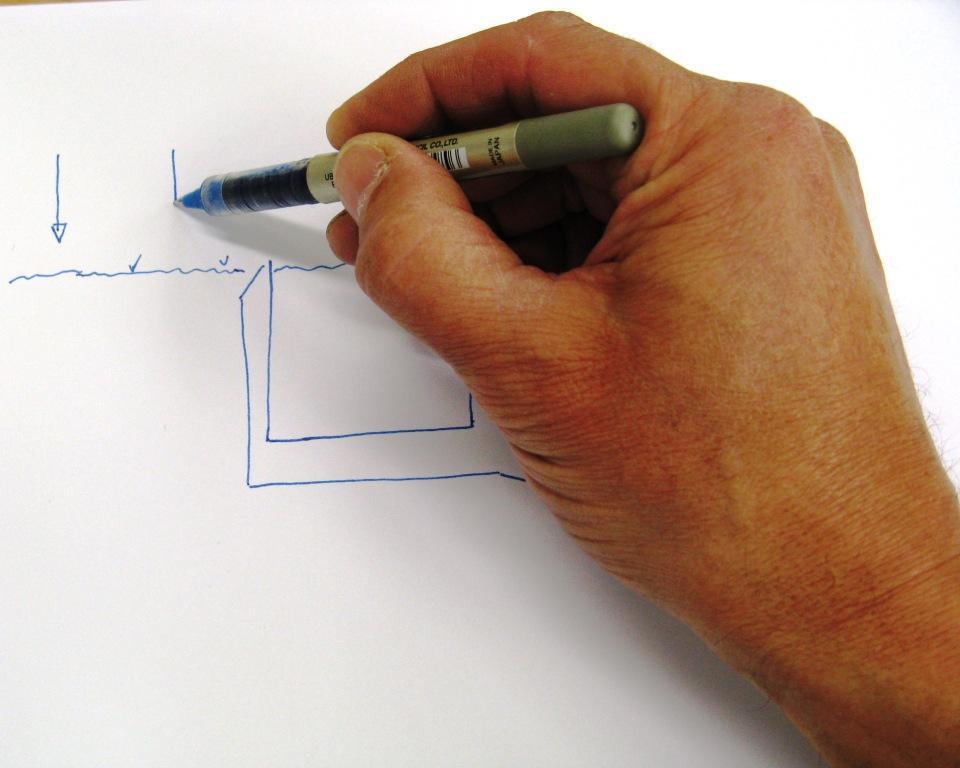

11 11

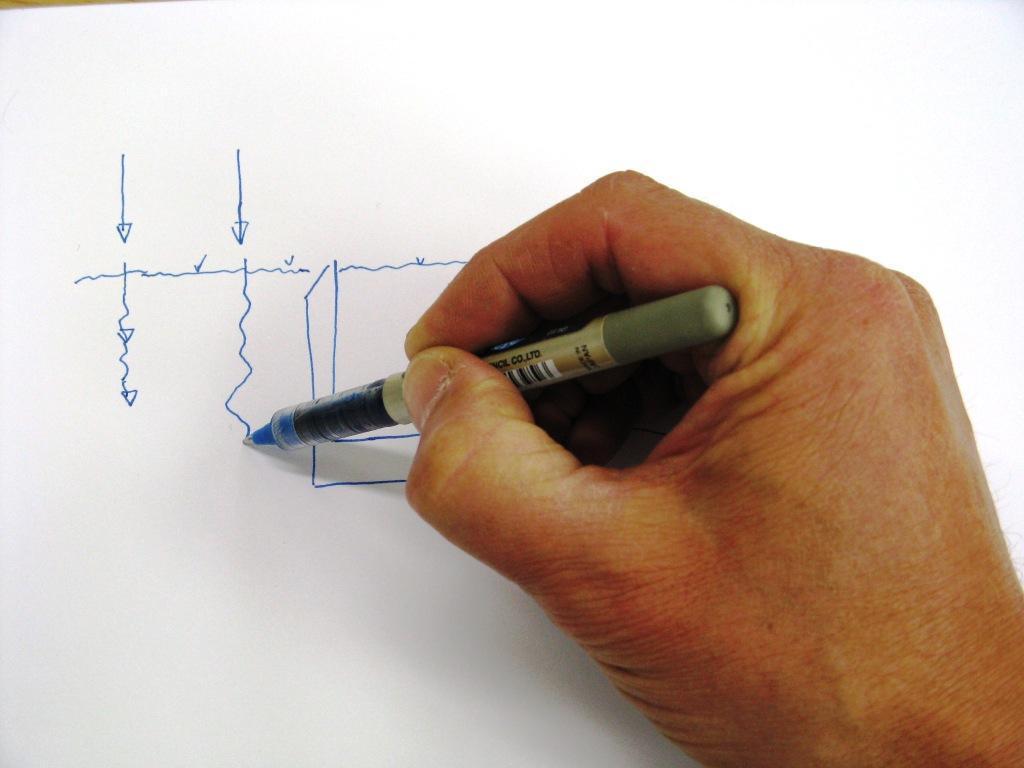

12 12

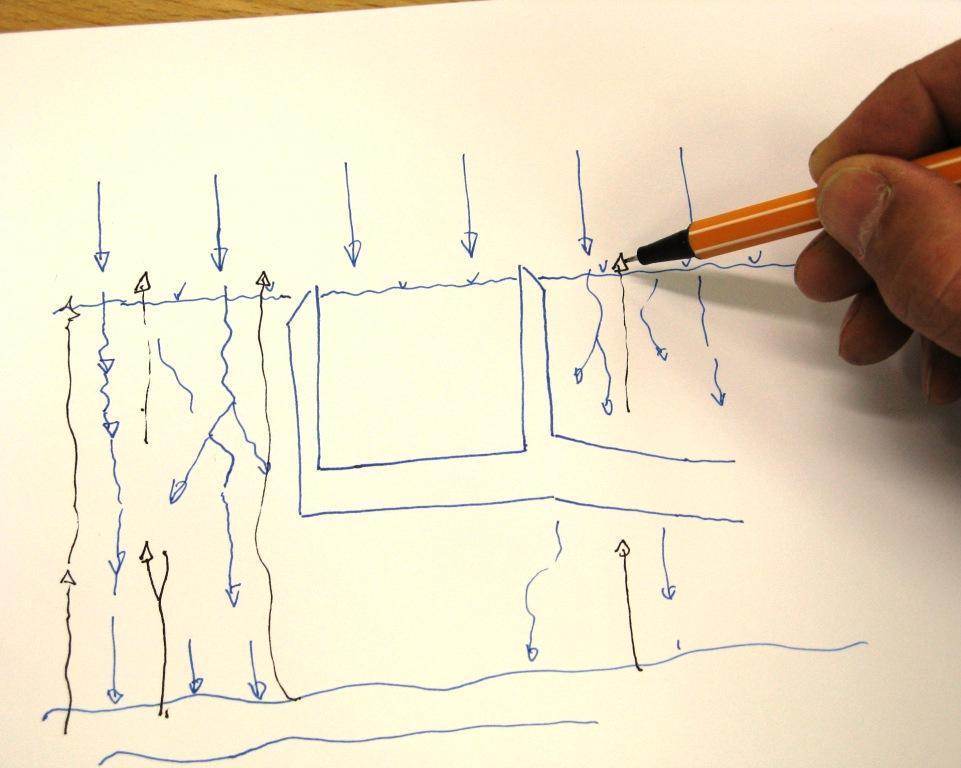

13 13

14 14

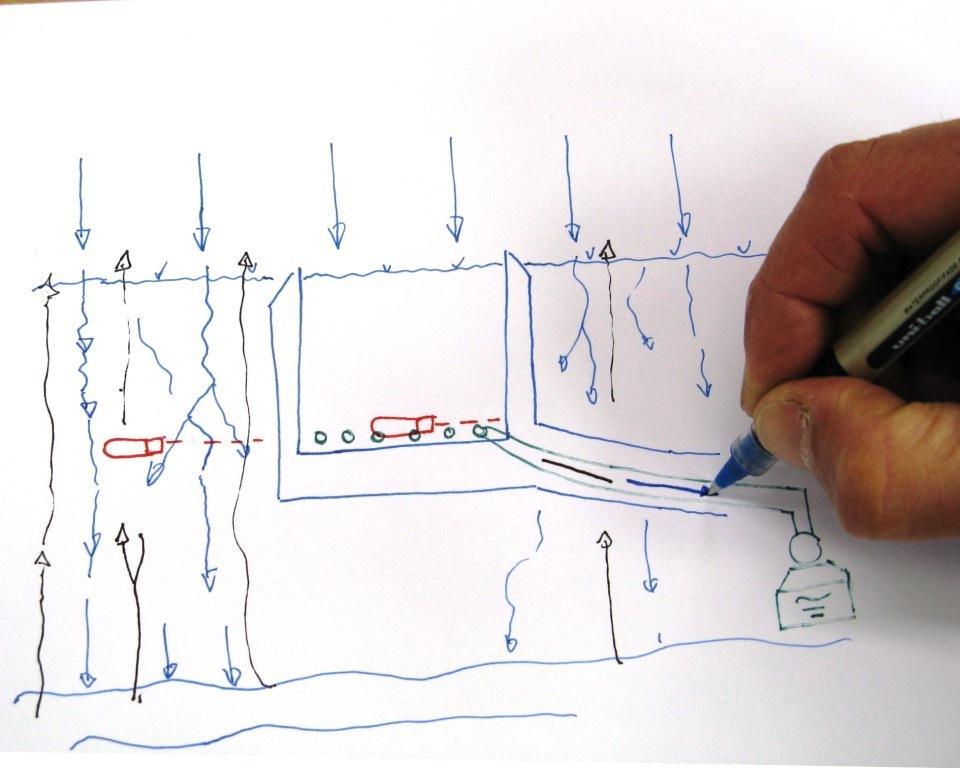

15 15

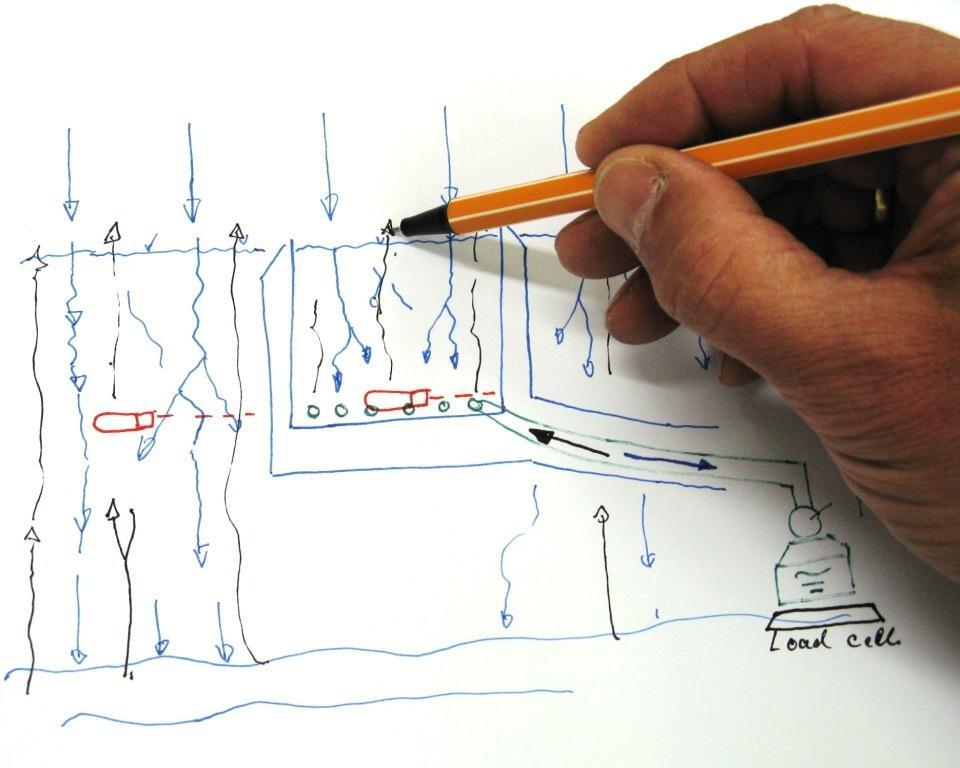

16 16

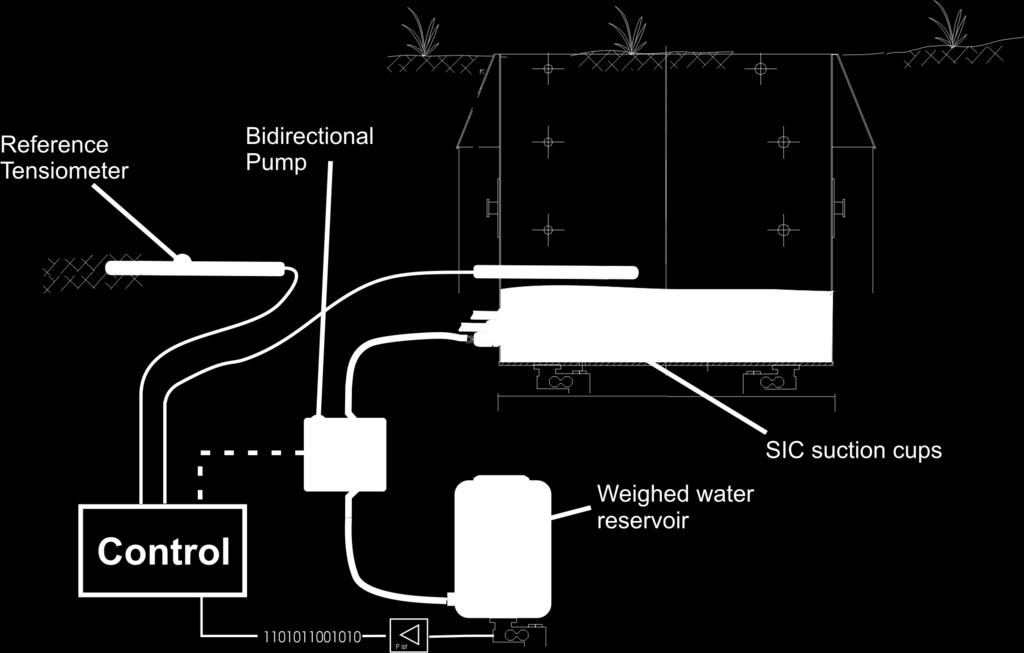

17 Terénní řízený lyzimetr, skutečné sací tlaky 17

18 Meteo-Lyzimetr 18

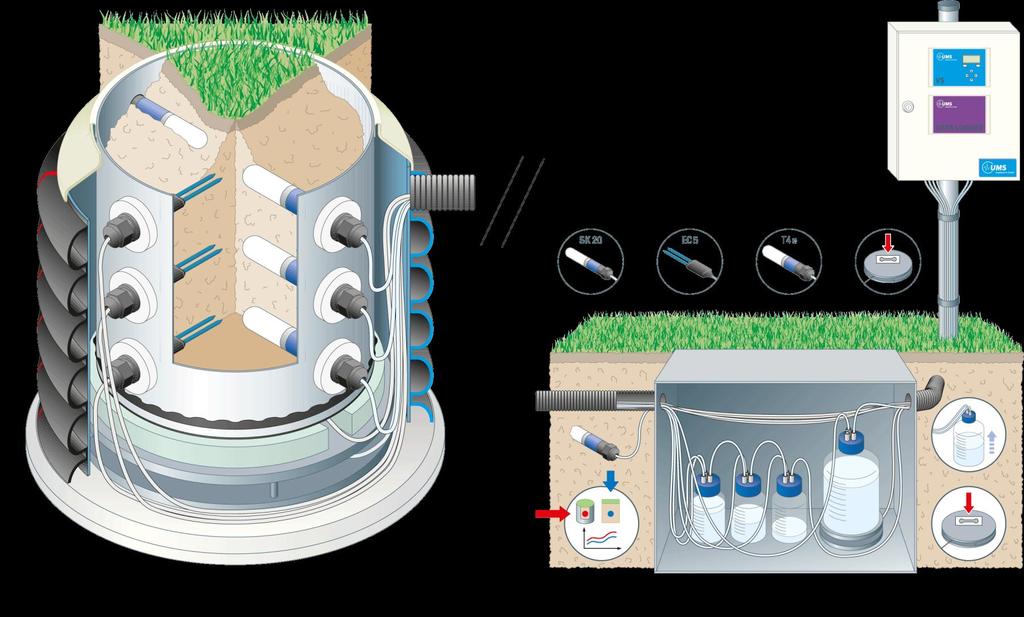

19 SFL Smart Field-Lyzimetr 19

20 3, Projekty 20

21 3, Projekty 21

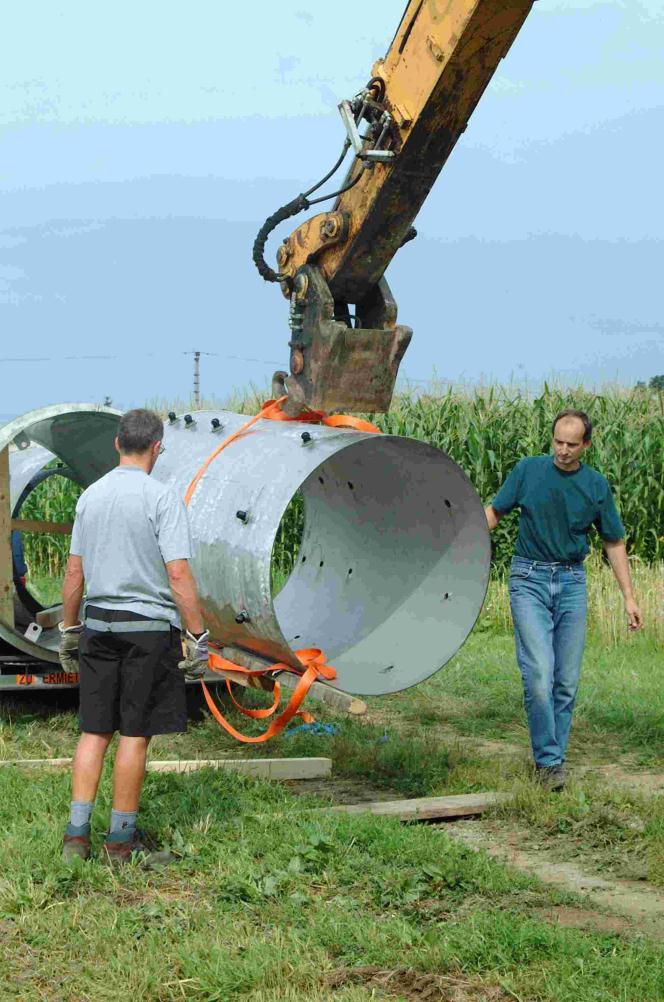

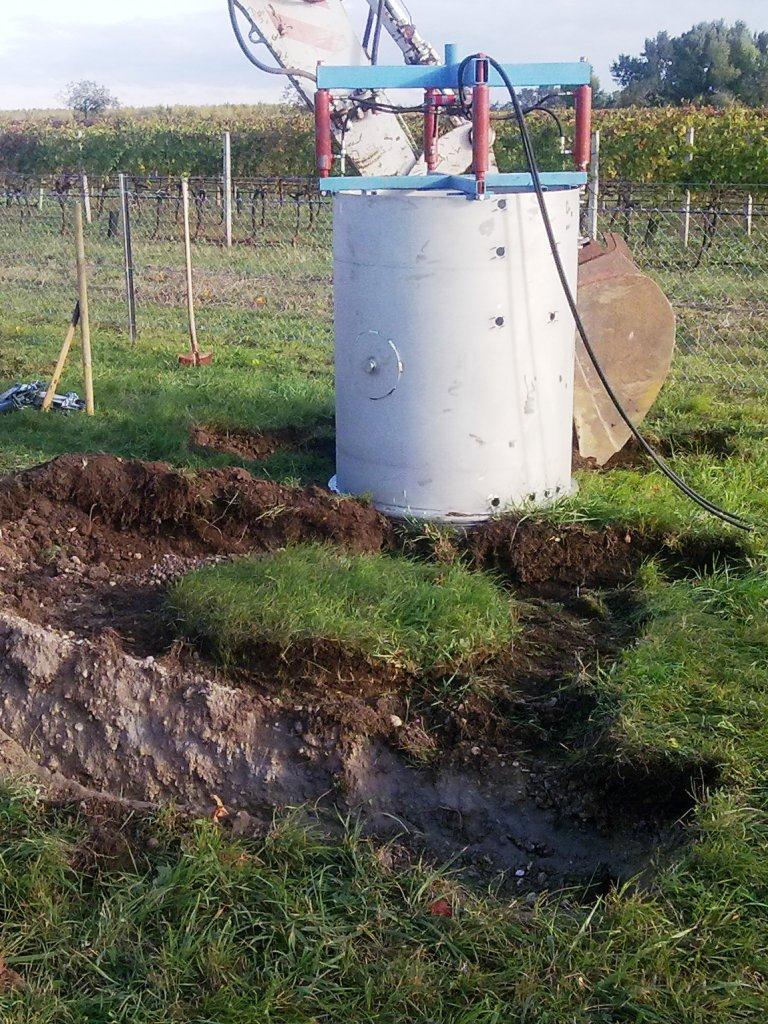

22 3, Projekty Polní lyzimetetrická stanice Wagna, modernizace

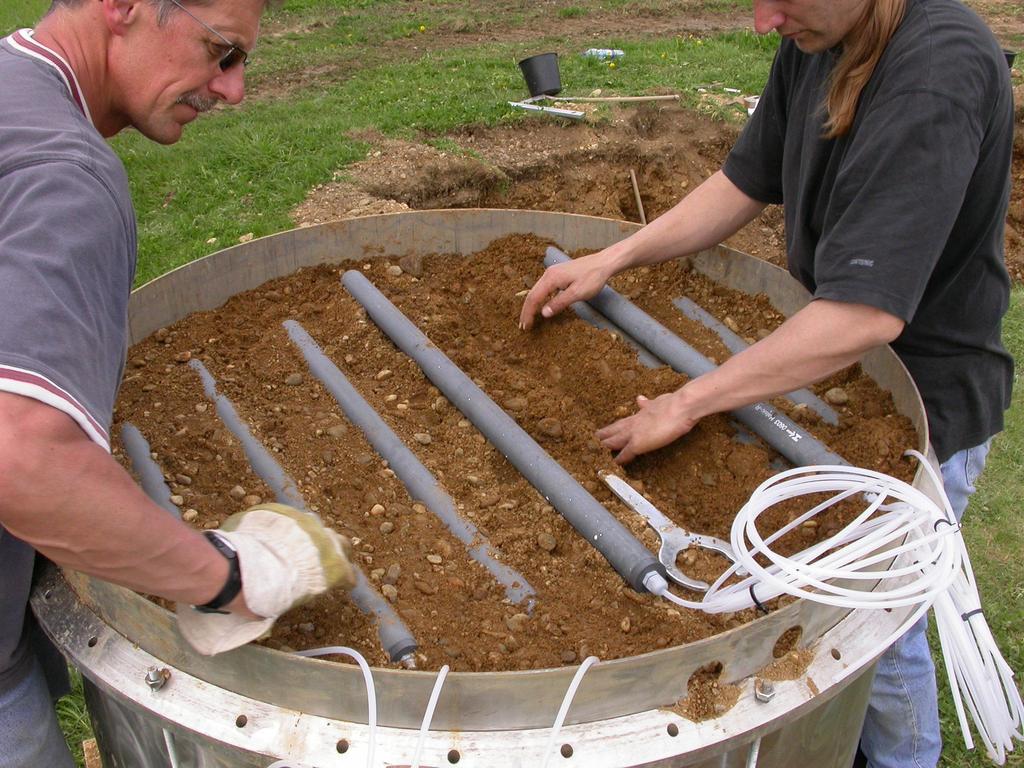

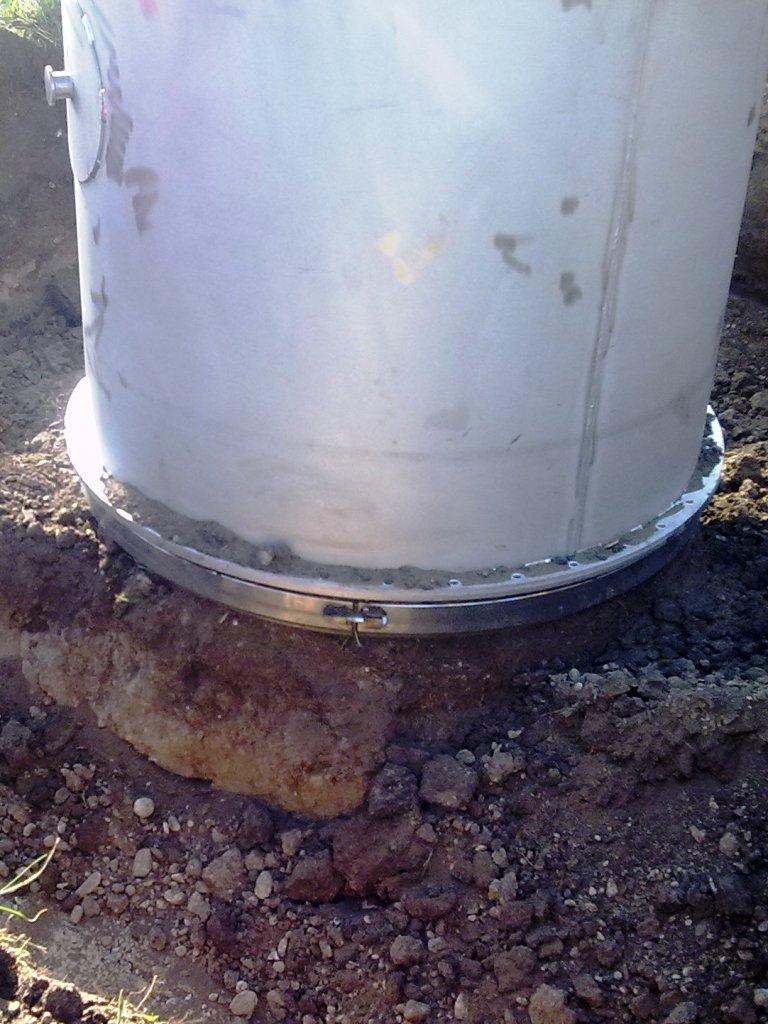

23 23

24 24

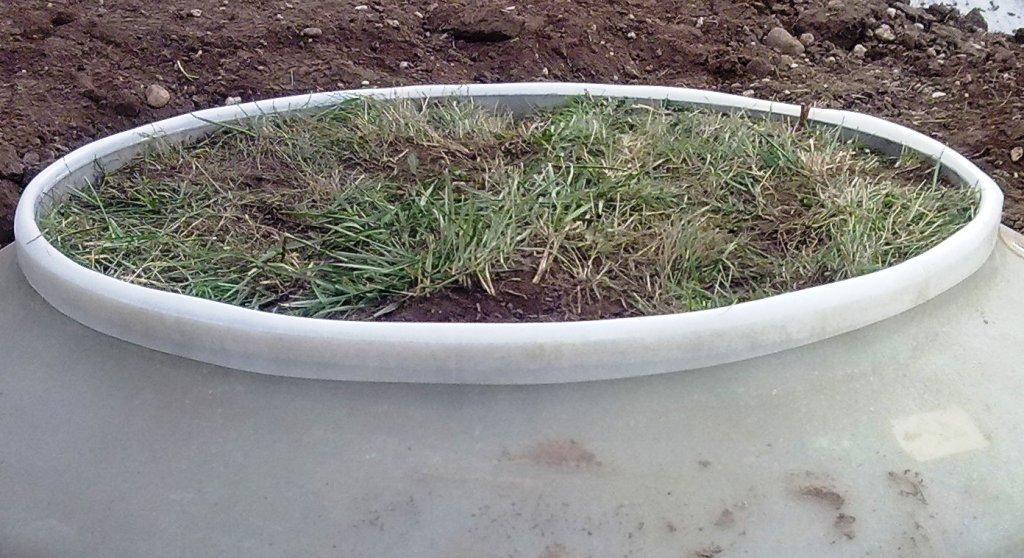

25 3, Projekty 25

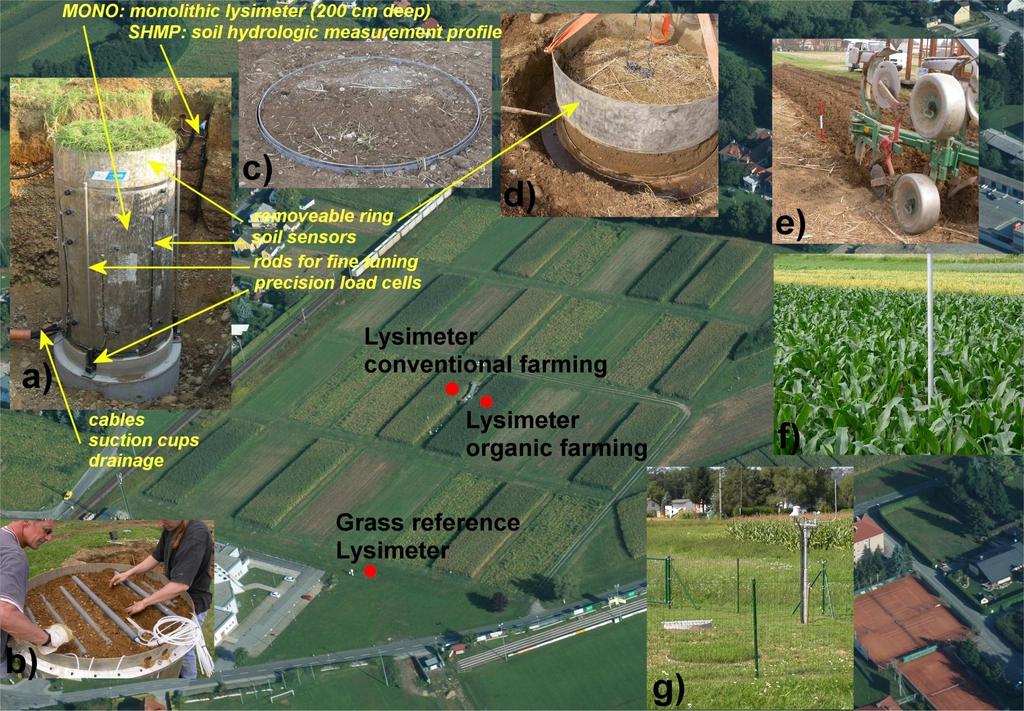

26 Wagna Lysimeter Station, Joanneum Research 26

3, Projekty, přesné lyzimetry Helmholtz Research Centre Mnichov Lyzimetrické stanice, vybudováno 1991 Studie neporušených monolitických vzorků definovaného objemu a povrchu v

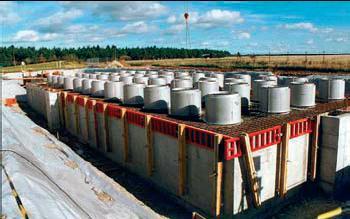

27 3, Projekty, přesné lyzimetry Helmholtz Research Centre Mnichov Lyzimetrické stanice, vybudováno 1991 Studie neporušených monolitických vzorků definovaného objemu a povrchu v prostředí se skutečnou vegetací a v reálných klimatických podmínkách. Vodní bilance Transport látek Výzkum látkové výměny Metody pěstování Výzkum klimatu Energetická bilance Modelování 27

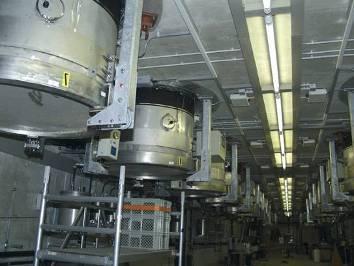

28 3, Projekty, přesné lyzimetry Helmholtz Research Centre Mnichov 28

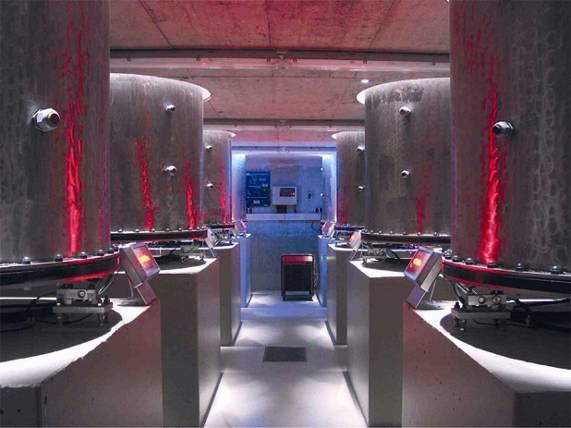

29 3, Projekty, lyzimetr pro výzkum kontaminace Wielenbach 29

30 3, Projekty mezi lety 1989 a 2012 více informací na nebo 20 let využívání lyzimetrů 1989: Helmholtzforschungszentrum Munich: lyzimetrická stanice / 48 vážitelných gravitačních monolitických lymetrů. Georg von Unold byl zaměstnán v GSF technik zodpovídající za měřící techniku, instalaci a technickou podporu. 1993: FAM: Forschungsverbund Agrarökosysteme Munich, Plánování a realizace virtuální lyzimetrické měřící sítě navržené jako hydrologický měřící systém s 18 měřícími tunely Ø 2m, hloubky 3 m, s přibližně 320 tenziometry, 320 TDR-senzory, 8 klimatickými měřícími stanicemi. 1995: Návrh lyzimetrické stanice Hirschstetten (Bundesamt u. Forschungszentrum für Landwirtschaft): 8 nevážitelných lyzimetrů 6,3 m 2, 2m hloubky. UMS bylo zapojeno do plánování projektu a realizace ve spolupráci s Forschungszentrum Seibersdorf. UMS poskytlo senzory a systém pro vzorkování půdní vody : Hydrologická měřící síť Hydrologic Central Bureau HBZ, Rakousko. Pokračující budování měřící sítě nesaturovaných oblastí v Rakousku. 11 stanic, částečně vybavených lyzimetry a klimatickými stanicemi. 2002: Lyzimetrická stanice Wielenbach, Bayerisches Landesamt für Waserwirtschaft: UMS je zodpovědné za plánování a řízení projektu stejně jako za stavební práce, měřící zařízení technickou podporu celé stanice. 2004: Lyzimetrická stanice Oberschleißheim, Bayerisches Landesamt für Landwirtschaft: 20 monolitických lyzimetrů, 4 z nich jsou vážitelné, 36 obdélníkových lyzimetrů, přesně vážitelné. Plánování, projektové plánování, stavební práce a kompletní realizace uskutečněny UMS. 2005: Lyzimetrická stanice Wagna, monolitický lyzimetr: Přenesení matričního potenciálu do monolity lyzimetru. 3 monolitické lyzimetry a otevřené měrné s přibližně 110 měřícími kanály. Plánování, projektové plánování, stavební práce a kompletní realizace uskutečněny UMS. 2006: Lyzimetrická stanice Universita Federico Secondo di Napoli, monolitický lyzimetr: Srovnatelný s projektem Wielenbach, 8 vážitelných monolitických lyzimetrů s řízenou, umělou hladinou podpovrchové vody, vybaven zařízením na měření přítomnosti plynů. Plánování, projektové plánování, stavební práce a kompletní realizace uskutečněny UMS. 30

31 3, Projekty mezi lety 1989 a 2012 více informací na nebo : Hydro-Lyzimetr pro Austrian Research Centre Joanneum, monolitický lyzimetr s řízeným matričním potenciálem. 2007: Lyzimetrická stanice TEZNO/Slovenia, monolitický lyzimetr s řízeným matričním potenciálem. 2008: Lyzimetrická stanice Jinzhou, Čína, monolitický lyzimetr s řízeným matričním potenciálem. 2008: Lyzimetrická stanice Wettzell GTZ Potzdam: monolitický lyzimetr s řízeným matričním potenciálem. 2008: 3-kanálová lyzimetrická stanice Friedrich-Schiller-Universität Jena: 1 x monolitický lyzimetr, 2 x plněný lyzimetr, gravitační lyzimetr. 2008: Projekt EU: SOILCAM FP7-ENV : WP2, WP5: Projekt pro vývoj a výzkum lyzimetrů třetí generace. (pro více informací: BWA, strana 1) 2008: Dodání přesného vážícího systému s DT85 data loggerem pro laboratorní lyzimetr Boku-Wien. 2008: Univerzita Jena, měřící stanice Moreppen/Oslo: dodání 10 malých lyzimetrů s Redox senzory, FD senzory a tenziometry, gravitační lyzimetr, nevážený, data logger DT : Lyzimetrická stanice Harbin, provincie Helongjang: monolitický lyzimetr s řízeným matričním potenciálem. 2009: Stanice malých lyzimetrů pro univerzitu Bukurešť: 10 monolitických malých lyzimetrů s Redox senzory, FD senzory a tenziometry, gravitační lyzimetr, nevážený, data logger DT : 6 lyzimetrických stanic, skládajících se z 6 vážitelných monolitických lyzimetrů s řízeným matričním potenciálem. 2009: Ve výstavbě: lyzimetrická stanice Hydrographischen Dienstes Burgenland, monolitický lyzimetr s řízeným matričním potenciálem. 2009: Ve fázi příprav: lyzimetrická stanice IRGO Ljubljana, Slovinsko: monolitický lyzimetr s řízeným matričním potenciálem. 2009: Ve výstavbě: lyzimetrická stanice Anhui: plněný lyzimetr, výška 4 m, 4 m 2, s řízeným matričním potenciálem 31

32 3, Projekty mezi lety 1989 a 2012 více informací na nebo : Lyzimetrická stanice Wagna, monolitický lyzimetr s řízeným matičním potenciálem. 3 monolitické lyzimetry a otevřené měrné profily s přibližně 110 měřícími kanály. Plánování, projektové plánování, stavební práce a kompletní realizace uskutečněny UMS. 2006: Lyzimetrická stanice Universita Federico Secondo di Napoli, monolitický lyzimetr. Co2009: Navázána spolupráce s HelmholtzZentrum Munich, Prof. Charles Munch. Spolupráce na optimalizaci techniky odběru monolitu. 2009: IKT-Petzenkirchen: přesný vážící systém a sběr meteorologických dat prostřednictvím data loggeru DT85 pro laboratorní lyzimetr, výšky 4 m, 0,5 m : Lyzimetrická stanice Hydrographischen Dienstes Burgenland, monolitický lyzimetr s řízeným matičním potenciálem. 2009: 36 lyzimetrů jako zpětná vazba pro TERENO-Partner KIT, Karlsruhe, Institute for climate research in Garmisch Partenkirchen. 2010: Lyzimtrická stanice klimatických změn a studium vodních zdrojů pro Federal Research Institute Gumpenstein, obsahující 6 lyzimetrů 1 m 2 a výšky1,5 m. 2010/2011: 90 lyzimetrů pro TERENO-Soilcan v TERENO Coordinator Research Center Juelich. 2011: 12 lyzimetrů pro Ecotron Montepellier, 2 m 2, 2 m výšky. 2011: Lyzimetrická stanice v IASA, Rumunsko, obsahující 10 vážitelných lyzimetrů 1 m 2, 2 m výšky ve spolupráci s místní stavební společností. 2012: Plánováno 152 lyzimetrů. 2013: Plánováno 84 lyzimetrů. 32

mikroorganizmů a tepelná dynamika C a N látková výměna a spojená se změnami biodiverzity hygrologie (alpské zásoby

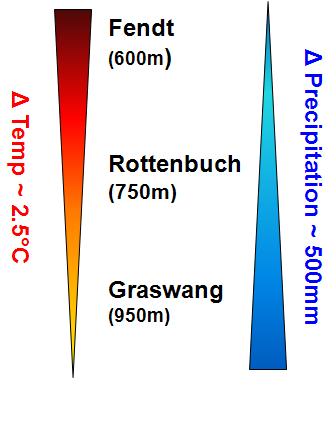

33 T R E N O Terrestrial Environmental Observatories Hlavní cíle Stanovení a kvantifikace vlivu klimatických změn na změny v cyklech a ukládání C a N výměna skleníkových plynů mezi biosférou a atmosférou biodiverzita vegetace a mikroorganizmů a tepelná dynamika C a N látková výměna a spojená se změnami biodiverzity hygrologie (alpské zásoby vody, změny srážek, extrémní hydro-meteorologické události (záplavy, extrémní sucho) množství prosakující vody, retenční kapacita) 33

34 T R E N O Terrestrial Environmental Observatories 34

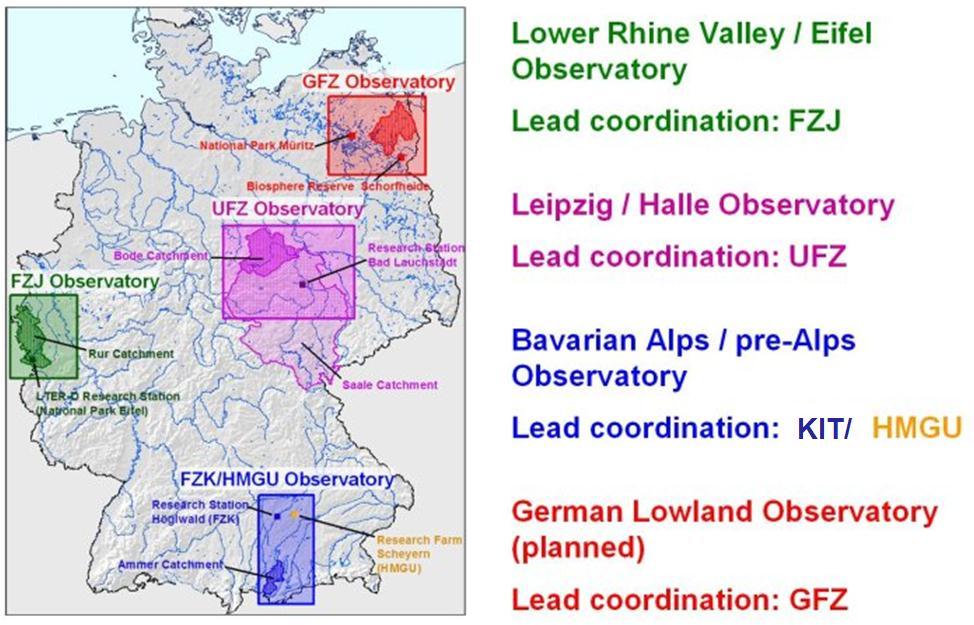

35 T R E N O Terrestrial Environmental Observatories 35

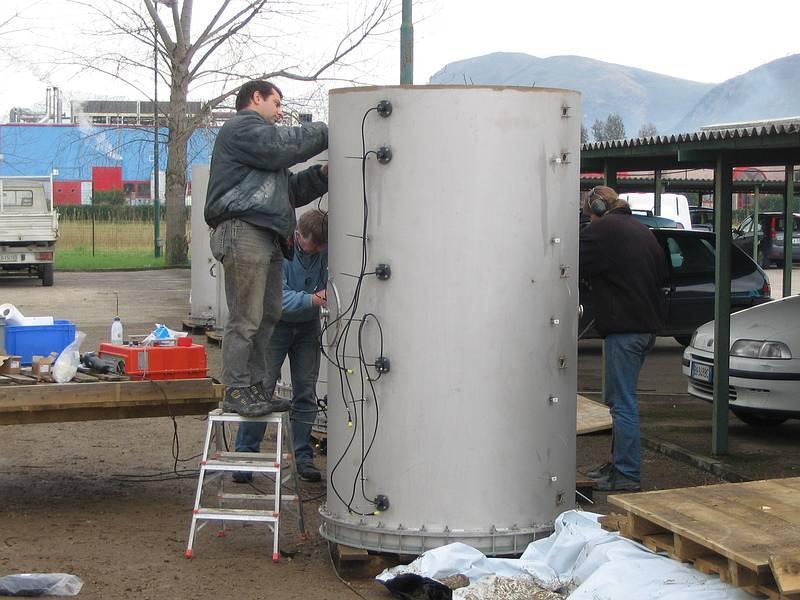

36 T R E N O Terrestrial Environmental Observatories 36

T R E N O Terrestrial Environmental Observatories Lyzimetrická síť povodí Ammer, realizace 36 monolitů na třech lokalitách v rozdílných nadmořských

37 T R E N O Terrestrial Environmental Observatories Lyzimetrická síť povodí Ammer, realizace 36 monolitů na třech lokalitách v rozdílných nadmořských výškách. V rámci experimentu zkoumajícím globální změny in-situ, budou půdní monolity přemístěny na místo s jinými srážkovými úhrny a klimatickými podmínkami. 37

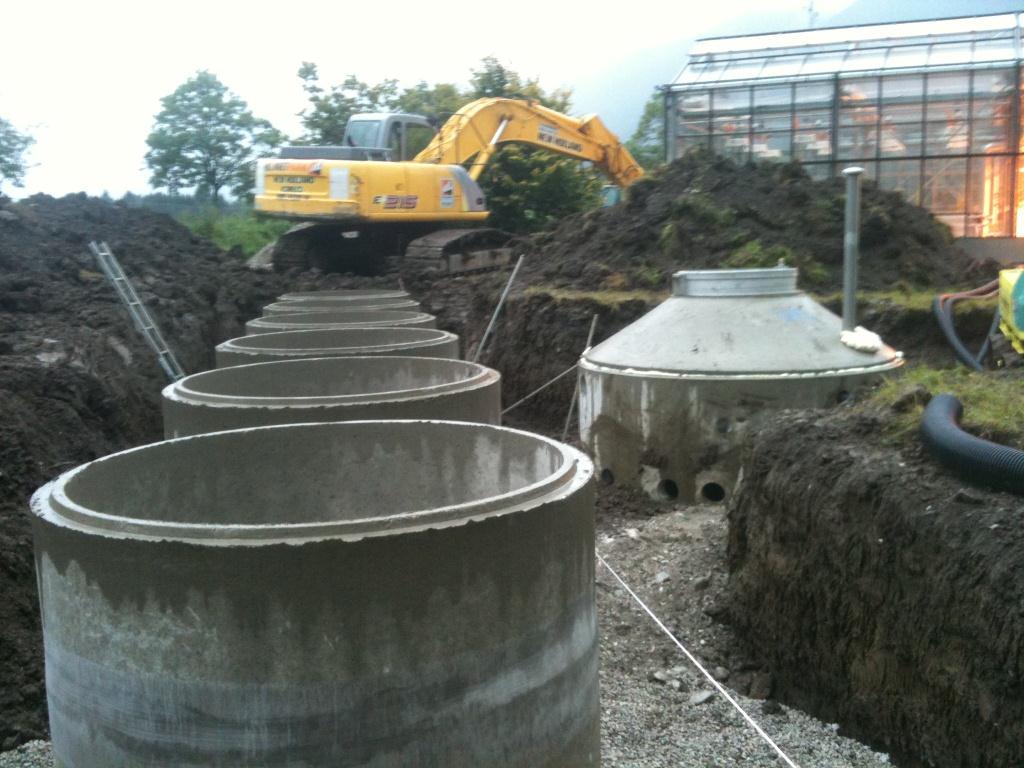

38 T R E N O Terrestrial Environmental Observatories 38

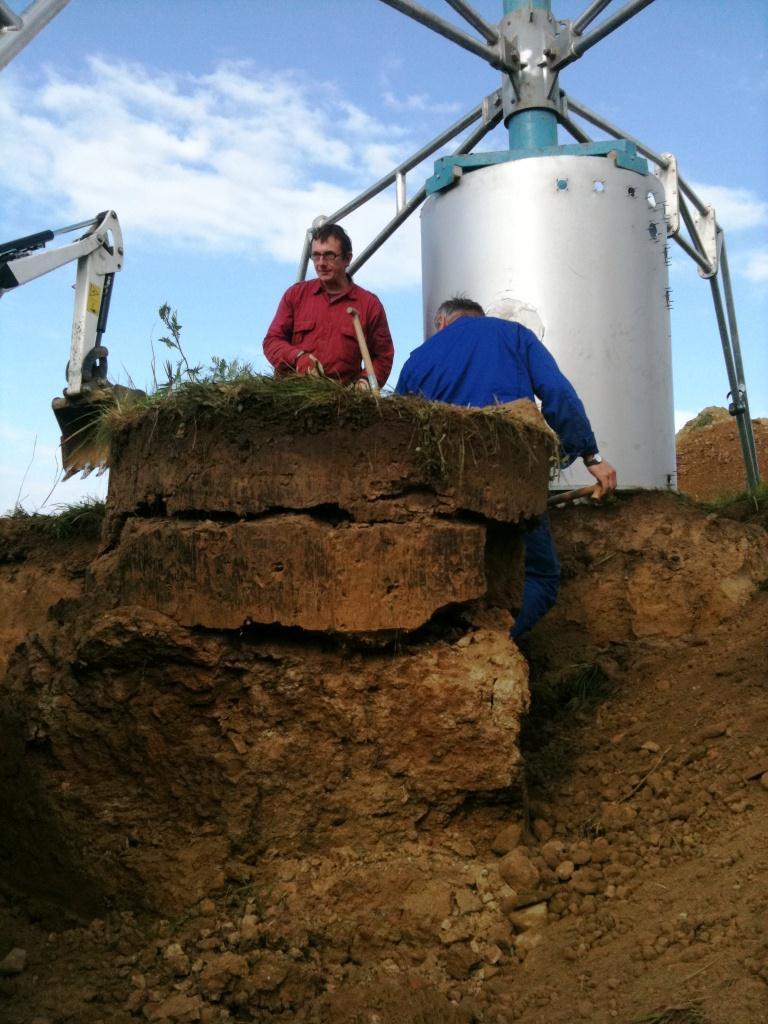

39 39

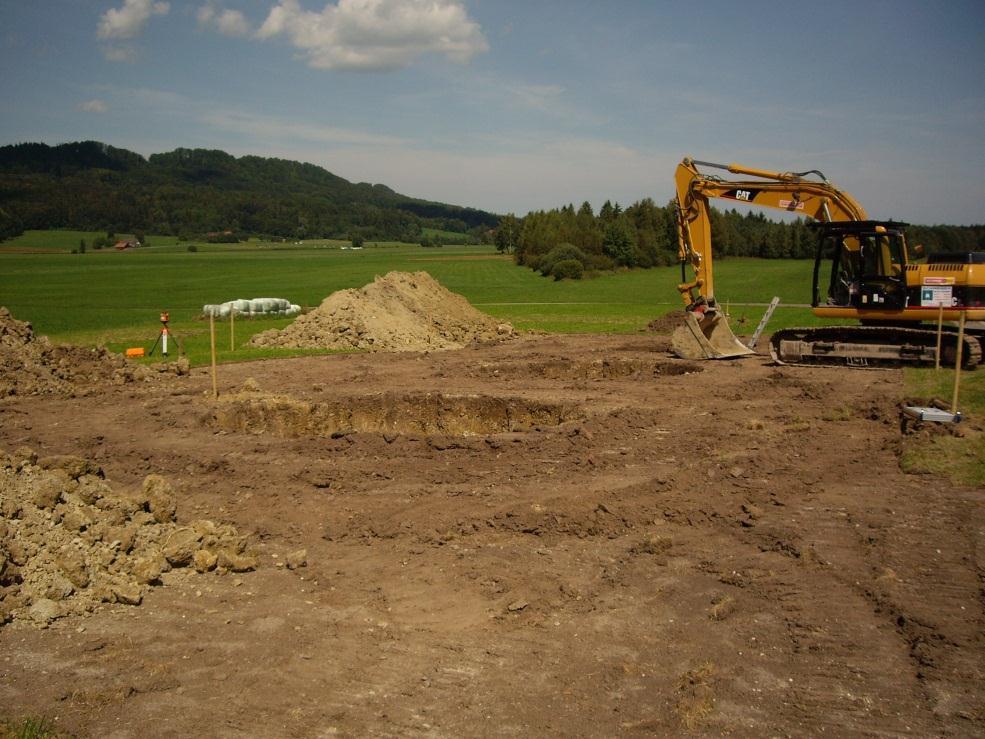

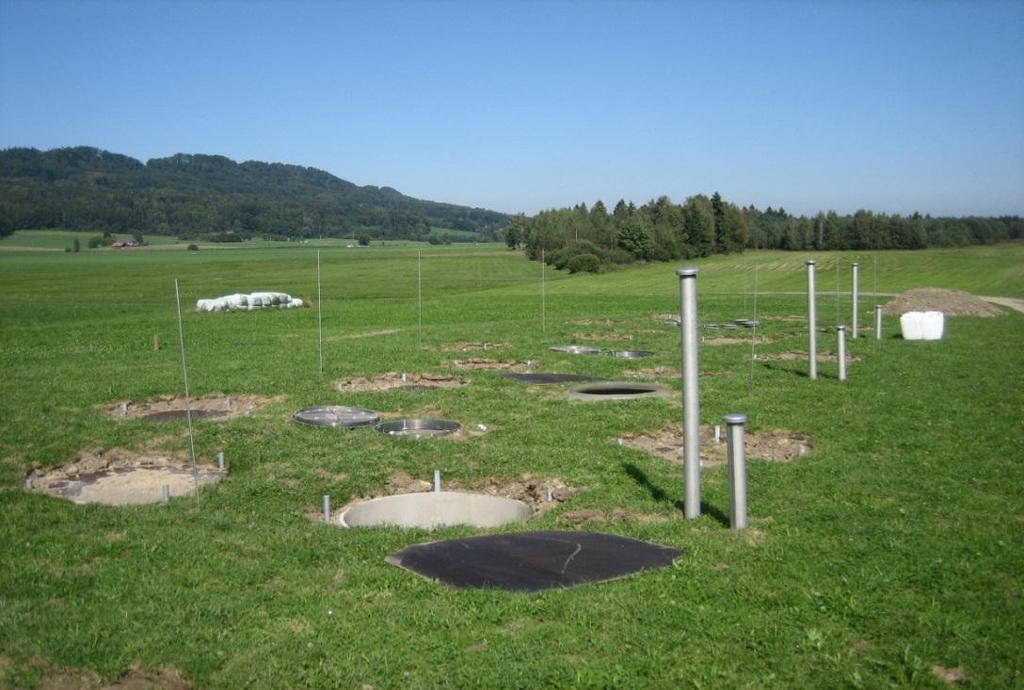

40 T R E N O Terrestrial Environmental Observatories 40

Wüstebach Wu Rollesbroich Ro Demmin Selhausen Se Dedelow Dd Standorte und Verteilung der TERENO- Lysimeter Dedelow Demmin Dm Fendt Fe Rottenbuch Rb Grasswang Gw Garmisch Gm Stand 30.5.2010, G. v. U.

41 Wüstebach Wu Rollesbroich Ro Demmin Selhausen Se Dedelow Dd Standorte und Verteilung der TERENO- Lysimeter Dedelow Demmin Dm Fendt Fe Rottenbuch Rb Grasswang Gw Garmisch Gm Stand , G. v. U./UMS 1 2 Rollesbroich Selhausen 3 4 Wüstebach 1 2 Sauerbach Schäfertal Bad Lauchstädt 3 Scheyern Sy Schäfertal St Sauerbach Sb Bad Lauchstädt Bl Tour 1 Tour 2 Tour Scheyern Rottenbuch 3xFe Garmisch Graswang Fendt Tour 4 Tour 5 Tour 6 Tour 7 Tour 8

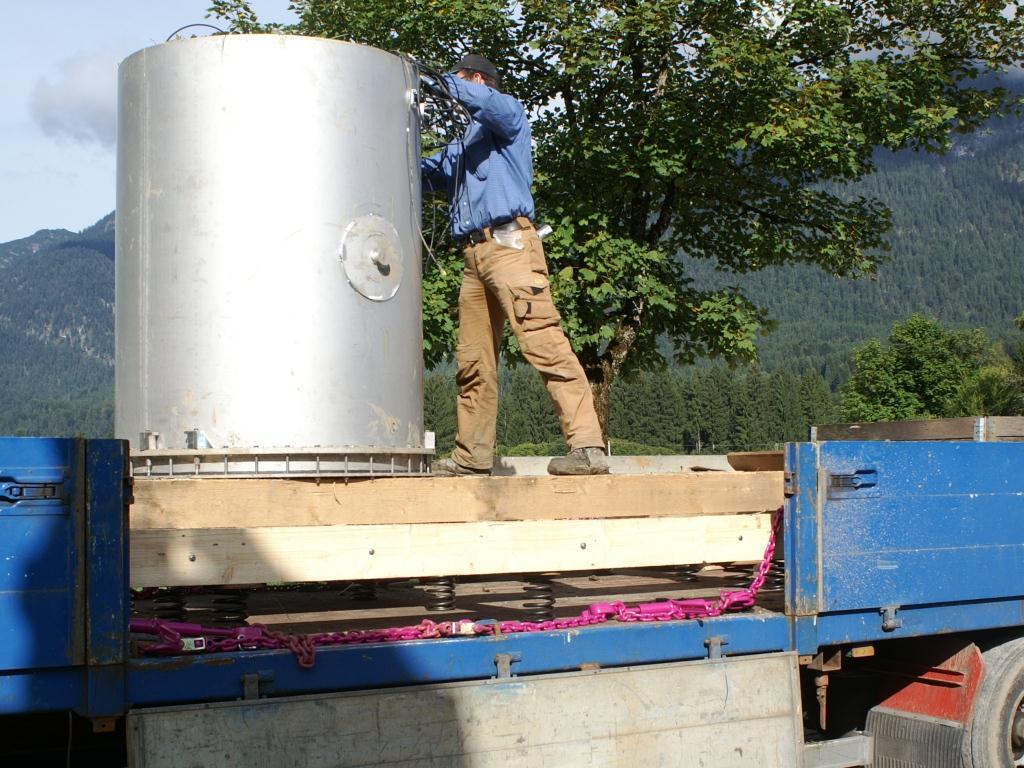

42 3, Projekty, Jak se přepravuje lyzimetr? 42

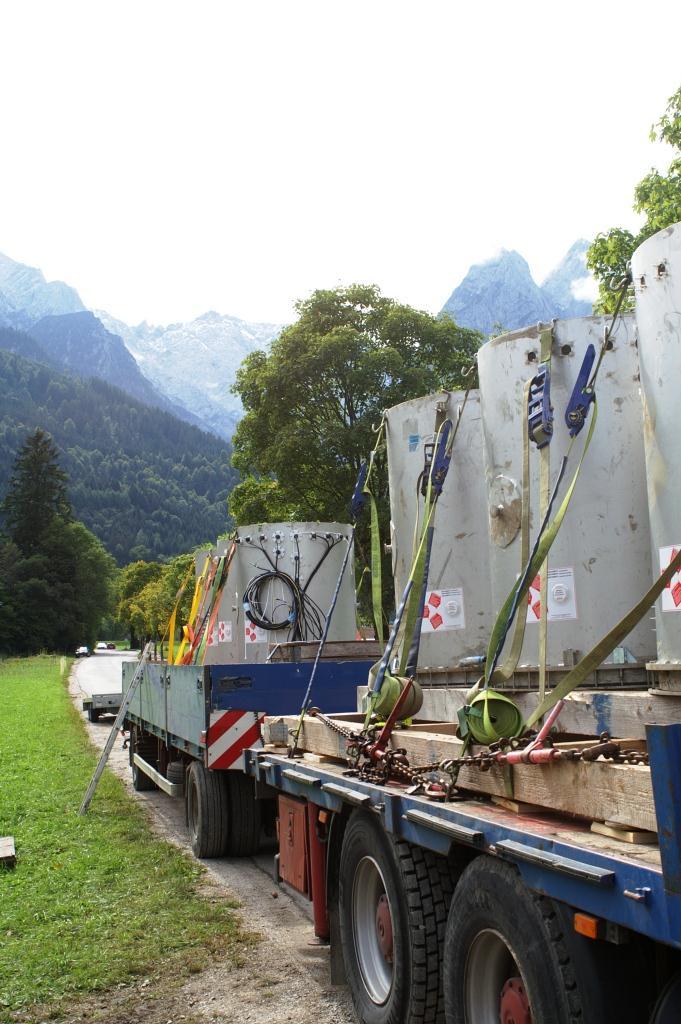

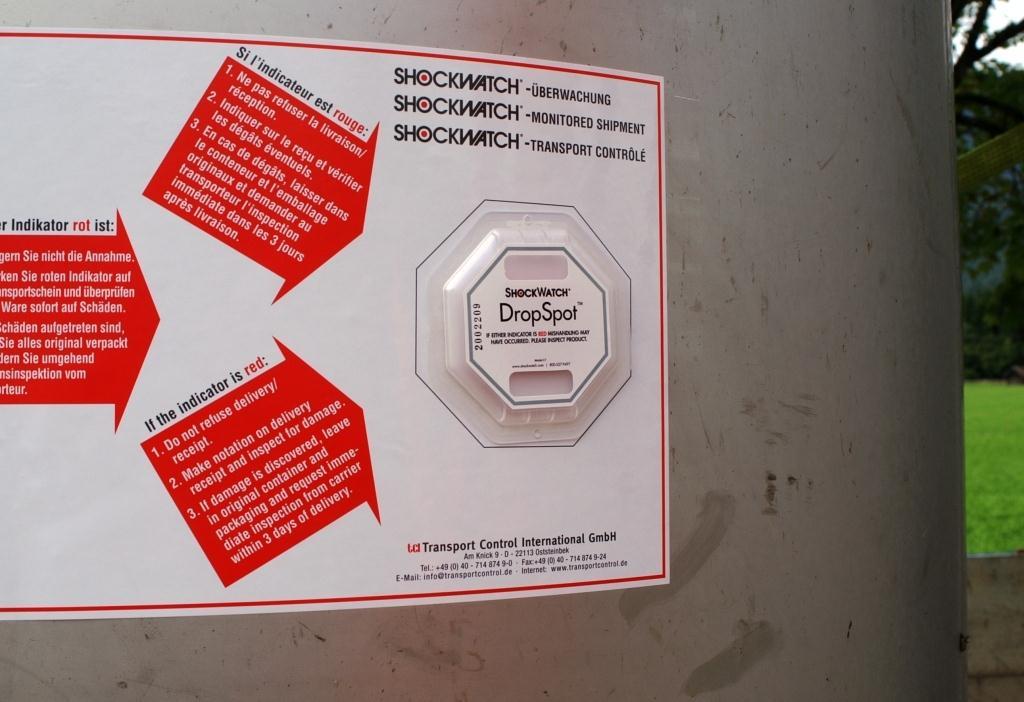

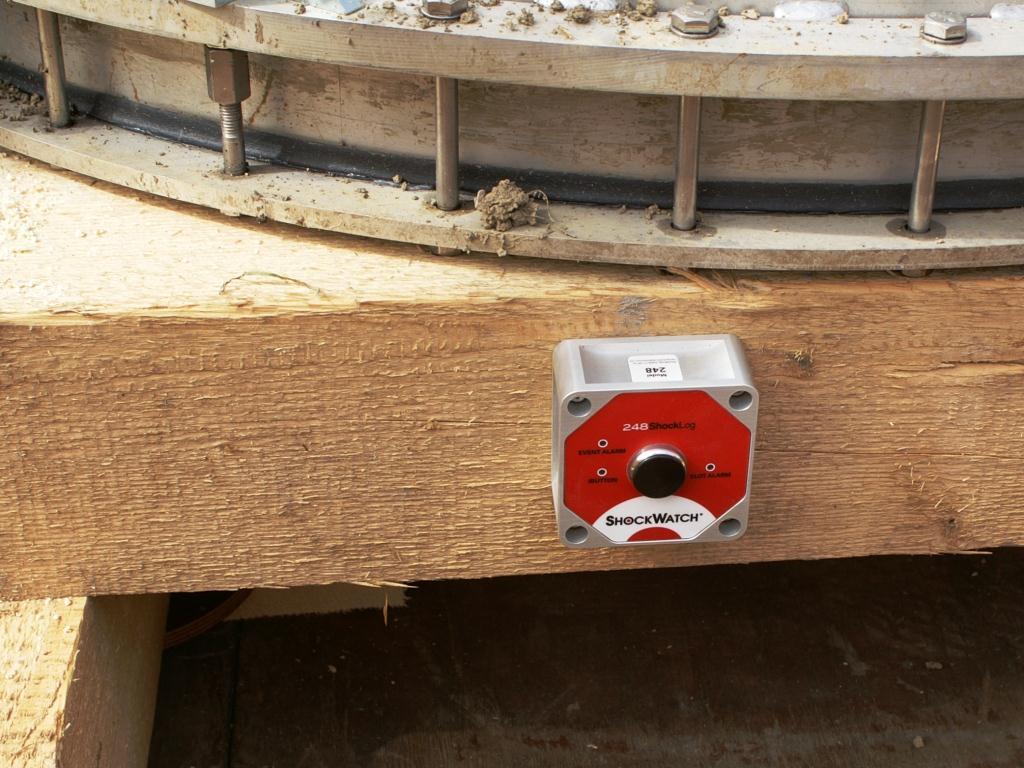

43 3, Projekty, Jak se přepravuje lyzimetr? 43

44 3, Projekty, Jak se přepravuje lyzimetr? 44

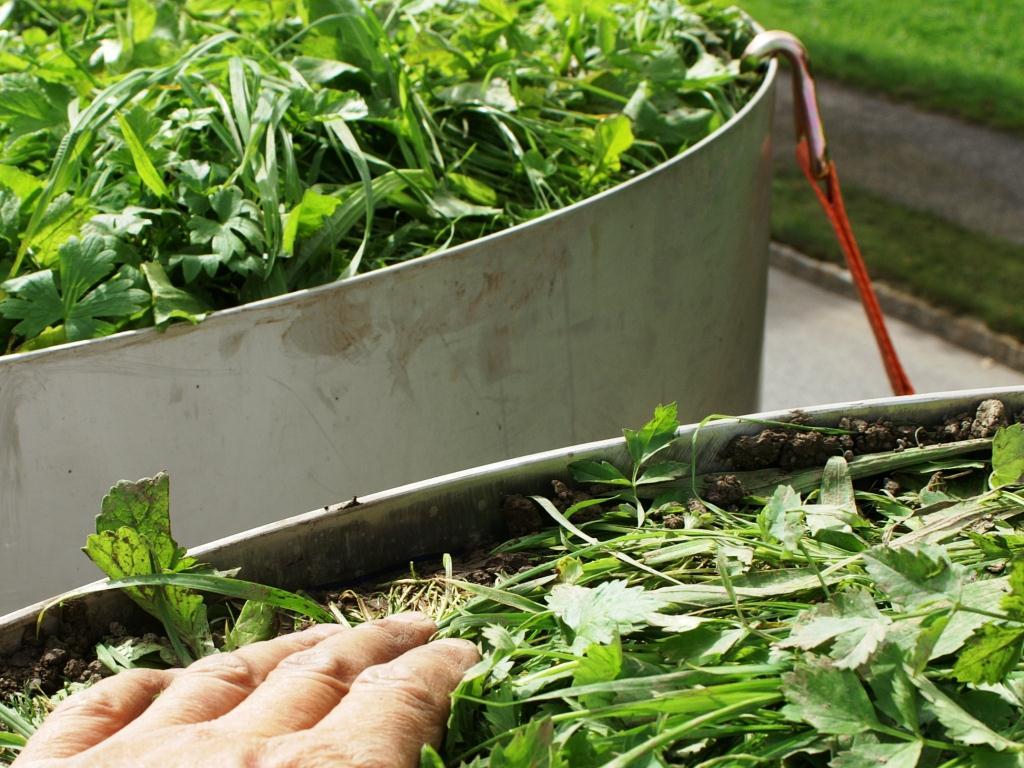

45 3, Projekty, Jak se přepravuje lyzimetr? 45

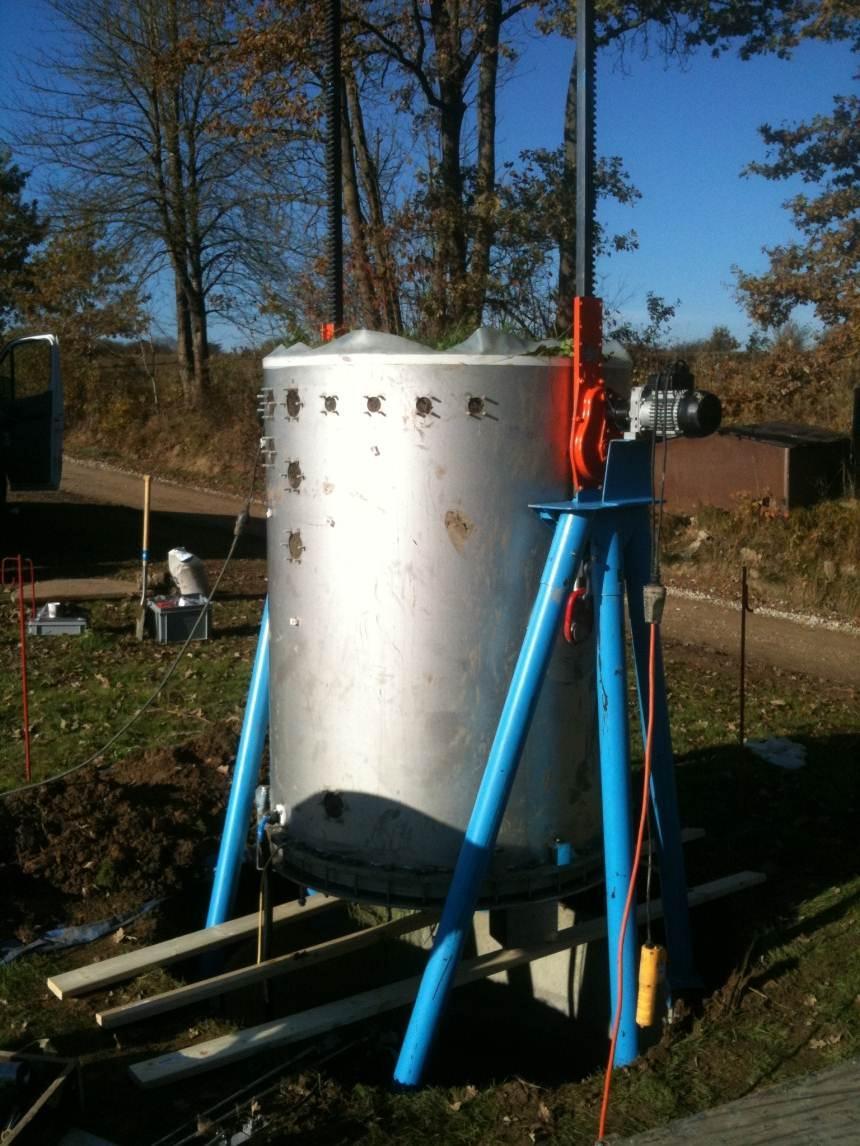

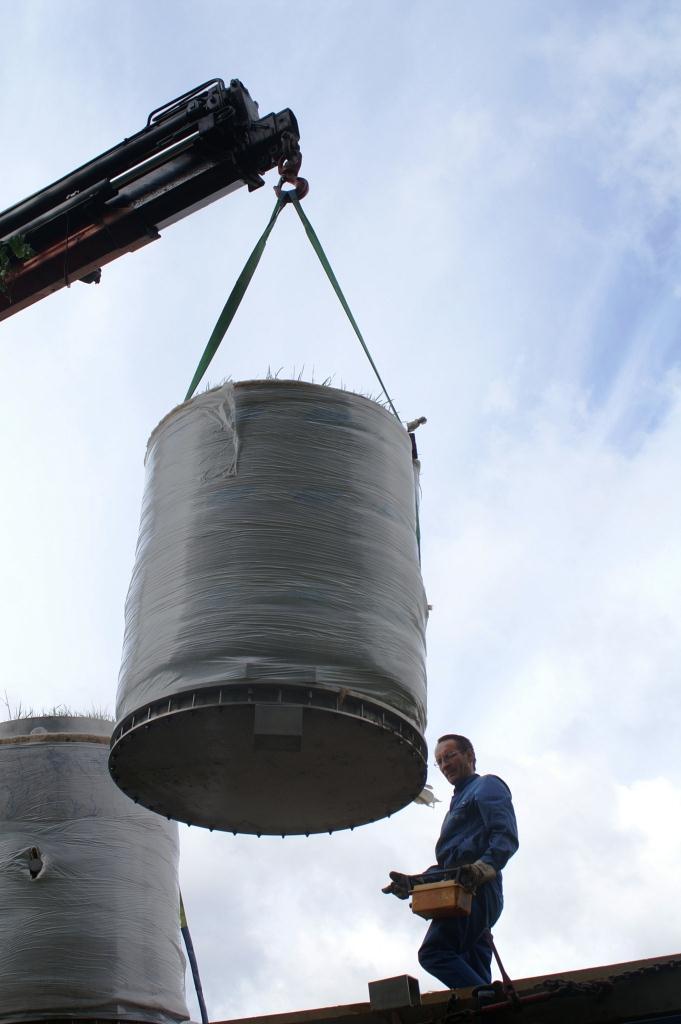

46 3, Projekty, Jak přepravit a starat se o lyzimetr? 46

47 3, Projekty, Jak se přepravuje lyzimetr? 47

48 Bodentemperatur [ C] 4, Výsledky: tepelný tok a energetická bilance cm - Lysimeter BIO 35 cm Profil BIO

49 Bodentemperatur [ C] 4, Výsledky: tepelný tok a energetická bilance cm - Lysimeter BIO 60 cm Profil BIO

50 Bodentemperatur [ C] 4, Výsledky: tepelný tok a energetická bilance cm - Lysimeter BIO 90 cm Profil BIO

51 Bodentemperatur [ C] 4, Výsledky: tepelný tok a energetická bilance cm - Lysimeter BIO 180 cm Profil BIO

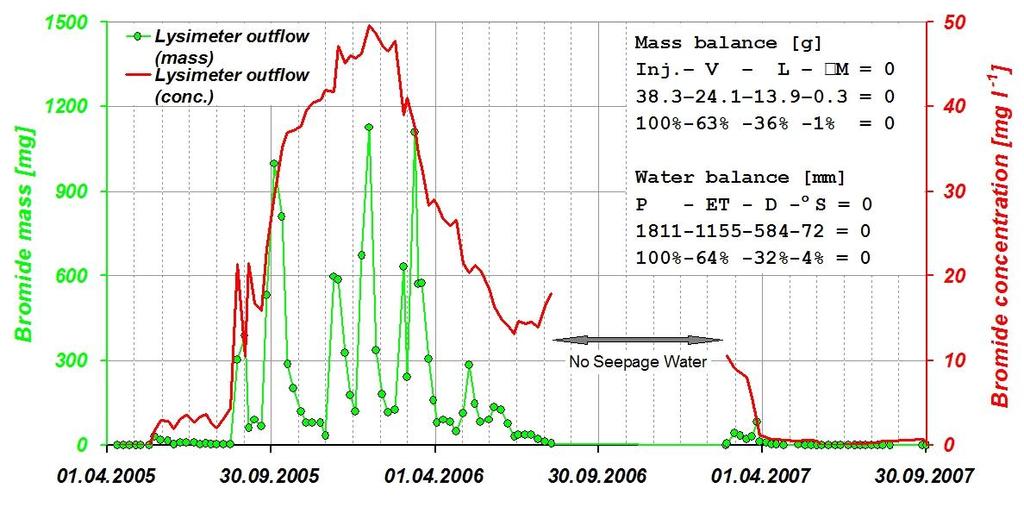

52 4, Výsledky: vodní bilance 52

53 4, Výsledky: vodní bilance 53

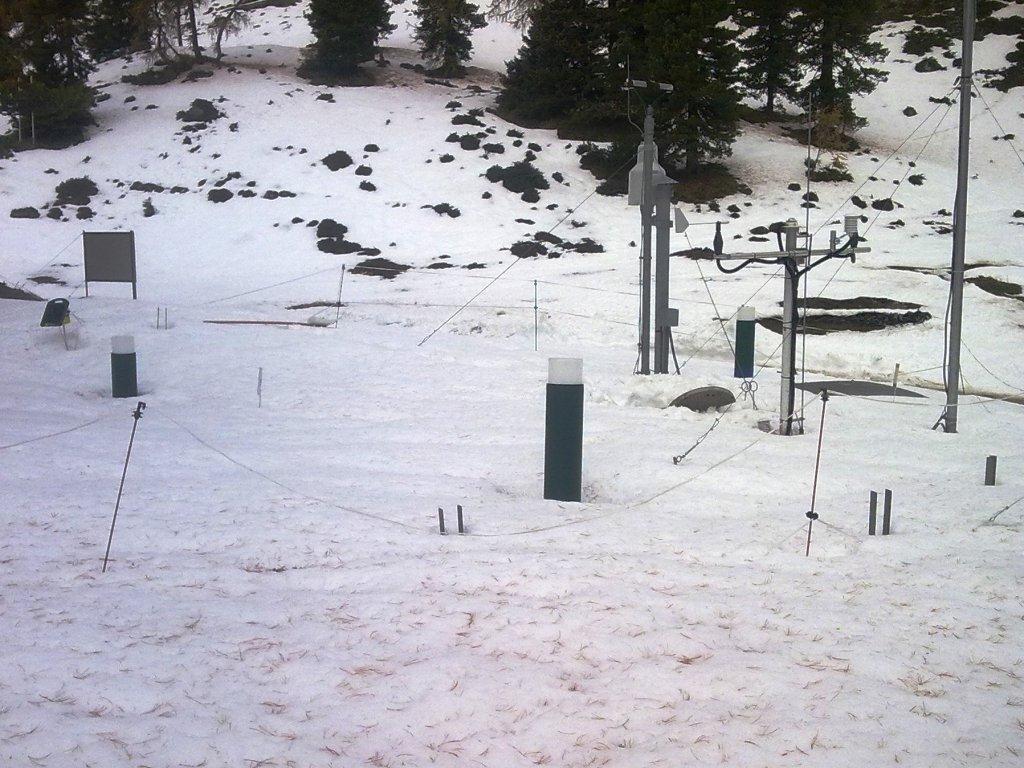

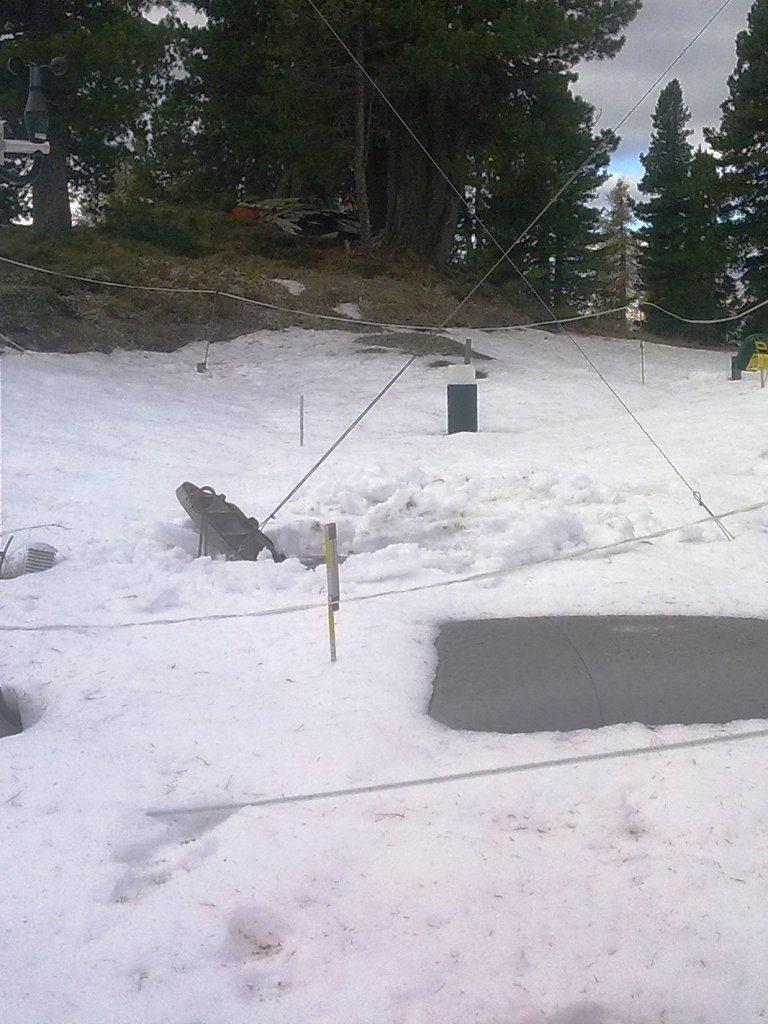

54 Měření sněhové pokrývky? 54

55 Lysimeter mass [kg] 4, Výsledky: naměřená data Naměřená hmotnost během sněhové pokrývky bez zásahu Measured Lysimeter mass Calculated Lysimeter mass (LMc) LMci LMci 1 Pi SWi ET0 i

56 4, Výsledky: řešení sněhové pokrývky 56

57 Lysimeter mass [kg] 4, Results: Mass balances Naměřená hmotnost během sněhové pokrývky s manuálním proříznutím sněhové pokrývky Measured Lysimeter mass Calculated Lysimeter mass (LMc)

58 Děkujeme za pozornost! 58
