Plynule nastavitelný regulátor tlakové diference a omezením průtoku

Transkript

1 Regulátory tlakové diference DAL 516 Plynule nastavitelný regulátor tlakové diference a omezením průtoku Udržování tlaku & Kvalita vody Vyvažování & Regulace Termostatická regulace ENGINEERING ADVANTAGE Kompaktní regulátor tlakové diference pro vytápěcí a chladící soustavy je velmi účinný také v aplikacích s vysokými teplotami a tlaky. Robustní konstrukce poskytuje spolehlivý výkon také v sekundárních okruzích centrálního zásobování teplem a chladem. Elektroforetický lak chrání dlouhodobě těleso před vlhkostí a korozí.

2 Inline design Umožňuje zpracovat velké diferenční tlaky bez hlukových projevů. Integrovaná kuželka pro omezení průtoku Není nutné instalovat samostatný ventil do potrubí. Plynule nastavitelný Srozumitelné a snadné nastavení zvyšuje efektivitu uvádění soustav do provozu. Technický popis Oblast použití: Soustavy centralizovaného zásobování teplem a chladem, soustavy vytápění a chlazení s proměnlivým průtokem. Funkce: Regulace tlakové diference a omezení průtoku. Uzavírá při zvýšující se tlakové diferenci Δp. Rozměry: DN Tlaková třída: PN 25 DN : PN 16 a PN 25 Max. tlaková diference ( pv): 1600 kpa = 16 bar Rozsah nastavení: Tlaková diference je nastavitelná v rozsahu: 5-30 kpa, kpa, kpa a kpa. Teploty: Max. pracovní teplota: 120 C Min. pracovní teplota: 10 C Teplonosná látka: Voda a neutrální roztoky, voda s nemrznoucími přísadami např. glykolem. Jiné přísady a směsi na dotaz. Materiál: Tělo ventilu: šedá litina EN-GJS-400 Membrána a těsnění: EPDM Povrchová úprava: Elektroforetický lak. Označení: TA, DN, PN a směr průtoku. Příruby: DN (volitelně): odpovídající EN :1997, typ 16. DN : odpovídající EN :1997, typ 21. 2

3 Princip funkce Instalace ve vratném potrubí. Tlak v přívodním potrubí působí prostřednictvím impulsního potrubí (Δp+) na přední stranu membrány (5) a způsobuje uzavírání regulátoru. Tlak ve vratném potrubí (ve směru toku před regulátorem) (Δp-) působí integrovaným kanálkem na zadní stranu membrány a společně s pružinou (3) způsobuje otevírání regulátoru. Sílu pružiny lze nastavit otáčením nastavovacího prstence (1). Omezení průtoku se provádí seřízením omezovací clony (6). Nastavení lze aretovat utažením matice (7). Nastavenou pozici lze také zajistit plombou protažením otvorem (9) v tělese regulátoru a otvorem (8) v omezovací cloně p+ Návrh Vyberte odpovídající DN regulátoru vzhledem k maximální povolené rychlosti proudění teplonosné látky. Maximální doporučená rychlost s ohledem na hlučnost je 2 m/s v obytných budovách a 3 m/s v průmyslových aplikacích. Tlakovou ztrátu regulátoru vypočítejte dle vzorce: [ ] Instalace Regulátor průtoku smí být instalován do vratného potrubí za kontrolované zařízení. Směr průtoku je vyznačen na těle ventilu šipkou. Nejlepší instalační pozice je s odvzdušňovacími šrouby (2) směřujícími vzhůru a s viditelnou, dobře dostupnou nastavovací stupnicí. Doporučujeme instalovat před regulátor filtr. Ujistěte se, že provozní podmínky soustavy nepřesahují povolené pracovní hodnoty regulátoru. Připojte impulsní potrubí (Δp+) do přívodního potrubí.v případě připojení do horizontálního potrubí napojte impulsní potrubí zboku, aby nedocházelo k zanášení nebo zavzdušňování. Vždy připojte impulsní potrubí přes uzavírací kohout pro případ nutnosti odpojení bez vypouštění soustavy. Před montáži regulátoru zkontrolujte rozteč a DN připojovacích přírub, počet a rozteče šroubů. Montáž musí být provedena bez pnutí. V případě navařovacích šroubení nejprve zafixujte pozici k potrubí (navařením) a následně po korekci proveďte zbytek svaru. Pak instalujte regulátor. V případě přírubového připojení zkontrolujte kolmost přírub, velikost a počet otvorů pro šrouby. Po napuštění a odvzdušnění celé soustavy proveďte odvzdušnění membránové komory regulátoru povolením odvzdušňovacích šroubů (2). Doporučujeme instalaci vyvažovacího ventilu STAD (STAF) pro měření průtoku, snadné uvedení do provozu a případnou diagnostiku problémů pomocí vyvažovacích přístrojů TA- SCOPE a TA-CMI. Montáž Vyhněte se montáži armatur a čerpadel v bezprostřední blízkosti před ventilem. Příklad STAD (STAF) DAL 516 p+ 3

4 Nastavení DN Nastavení tlakové diference 1. Uvolněte aretovací šroub (4) inbusový klíč 2 mm na nastavovacím prstenci (1). 2. Otáčením nastavovacího prstence ve směru hodinových ručiček se hodnota tlakové diference zvyšuje a opačně. 3. Na nastavovacím prstenci je uvedena hodnota Δp, která odpovídá jedné otáčce nastavovacího prstence. 4. Tlaková diference může být měřena mezi měřícími vsuvkami v přívodním a vratném potrubí. 5. Po nastavení požadované tlakové diference Δp utáhněte aretovací šroub na nastavovacím prstenci. 6. Nastavení lze také zajistit plombou protažením skrz otvory na těle regulátoru (8) a v nastavovacím prstenci (9). 4 Nastavení průtoku 1. Uvolněte aretovací matici (7). 2. Otáčením omezovací clony (6) ve směru hodinových ručiček se průtok snižuje a opačně. 3. Jakmile je průtok správně nastaven, utáhněte aretovací matici, fixujte přitom pozici omezovací clony. 4. Nastavení lze zajistit plombou protažením skrz otvory v omezovací cloně (8) a tělese ventilu (9) p 1 9 DN Nastavení tlakové diference 1. Princip nastavení je obdobný jako u DN kromě značky, která uvádí o kolik se změní hodnota Δp jedním otočením nastavovacího prstence a nejsou zde otvory pro osazení plomby. 2. Nastavovacím prstencem lze otáčet pomocí tyče, která je součástí dodávky, vsunutím do připravených otvorů. 3. Tlaková diference může být měřena mezi měřícími vsuvkami v přívodním a vratném potrubí. Nastavení průtoku 1. Uvolněte aretovací šroub (14) pomocí inbusového klíče 2 mm. 2. Otáčením nastavovacího vřetena (12) ve směru hodinových ručiček se průtok snižuje a opačně. 3. Po dosažení požadovaného průtoku (např. měřením na vyvažovacím ventilu) zajistěte pozici omezovače utažením aretovacího šroubu (14) popř. protažením plomby skrz otvor na těle regulátoru (11 ) a ovládací matici omezovače (13). p = min p = max

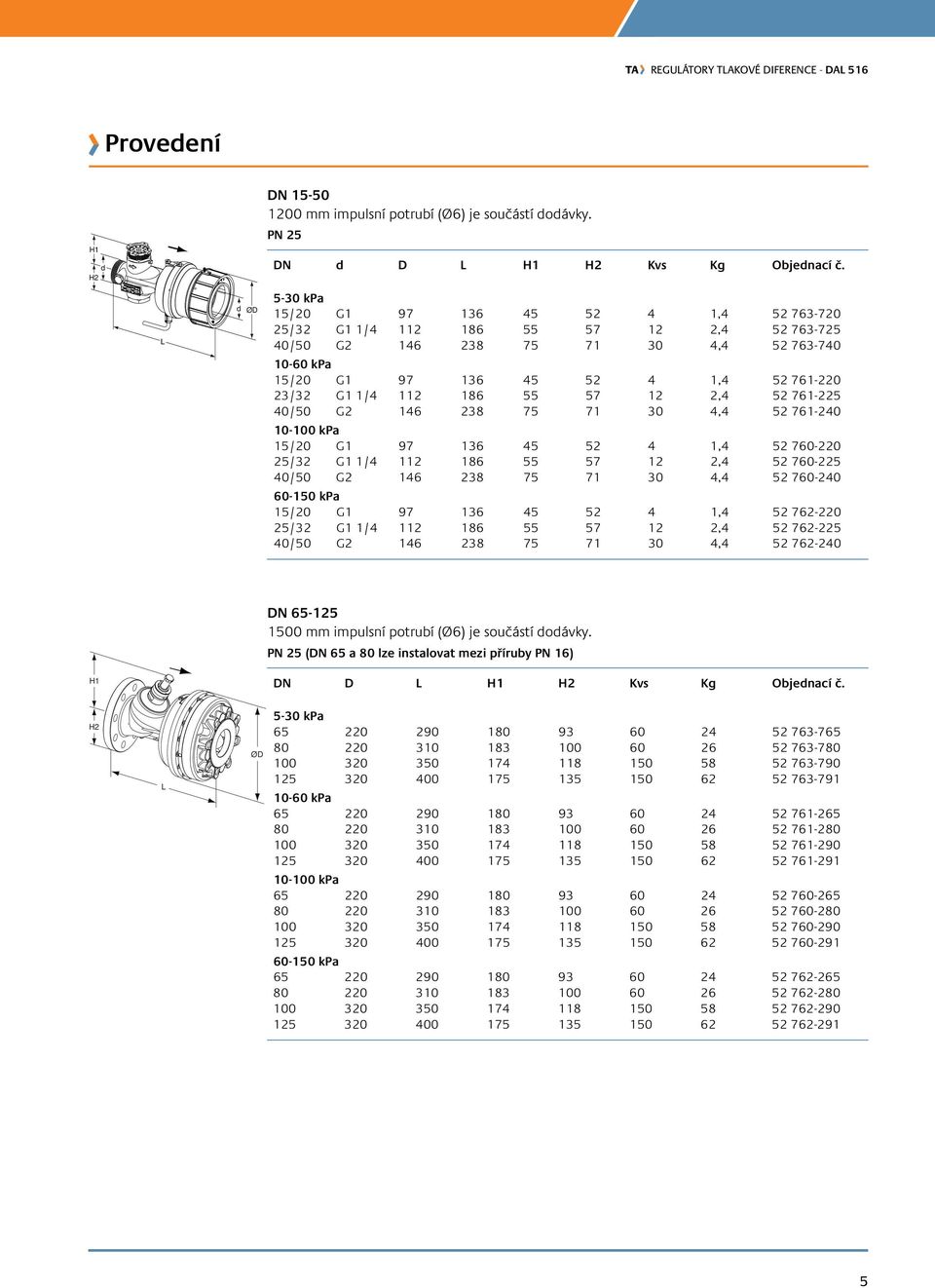

5 Provedení H1 d H2 DN mm impulsní potrubí (Ø6) je součástí dodávky. PN 25 DN d D L H1 H2 Kvs Kg Objednací č. L d 5-30 kpa 15/20 G , /32 G1 1/ , /50 G , kpa 15/20 G , /32 G1 1/ , /50 G , kpa 15/20 G , /32 G1 1/ , /50 G , kpa 15/20 G , /32 G1 1/ , /50 G , DN mm impulsní potrubí (Ø6) je součástí dodávky. PN 25 (DN 65 a 80 lze instalovat mezi příruby PN 16) H1 DN D L H1 H2 Kvs Kg Objednací č. H2 L 5-30 kpa kpa kpa kpa

6 PN 16 DN D L H1 H2 Kvs Kg Objednací č. H1 H kpa L kpa kpa kpa = Směr průtoku Připojení S vnitřním závitem Závity dle ISO 228 * Objednací č. G1 G1/ G1 G3/ G1 1/4 G G1 1/4 G1 1/ G2 G1 1/ G2 G2 64, S vnitřním závitem Rc Závity dle ISO 7-1 * Objednací č. G1 Rc1/ G1 Rc3/ G1 1/4 Rc G1 1/4 Rc1 1/ G2 Rc1 1/ G2 Rc2 64, S vnějším závitem Závity dle ISO 7 * Objednací č. G1 R1/ G1 R3/ G1 1/4 R G1 1/4 R1 1/ G2 R1 1/ G2 R Pro navaření D * Objednací č. G1 20, G1 26, G1 1/4 33, G1 1/4 40, G2 48, G2 60,

7 Přírubové připojení Upozornění! Musí být použito na vstupní hrdlo. D * Objednací č. G1 M G1 M G1 1/4 M G1 1/4 M G2 M G2 M Přírubové připojení (s prodlouženým krkem) Upozornění! Musí být použito na výstupní hrdlo. D * Objednací č. G1 M G1 M G1 1/4 M G1 1/4 M G2 M G2 M *) Délky vsuvek (od plochy pro těsnění ke konci vsuvky). 7

8 Veškeré produkty, texty, fotografie a diagramy použité v tomto dokumentu mohou být změněny společností TA Hydronics bez předchozího upozornění a udání důvodu. Pro aktuální informace o našich produktech a technických datech, navštivte prosím stránky CS DAL
