Osobní monitor tepelného stresu se zaznamenáváním údajů QUESTemp III

Transkript

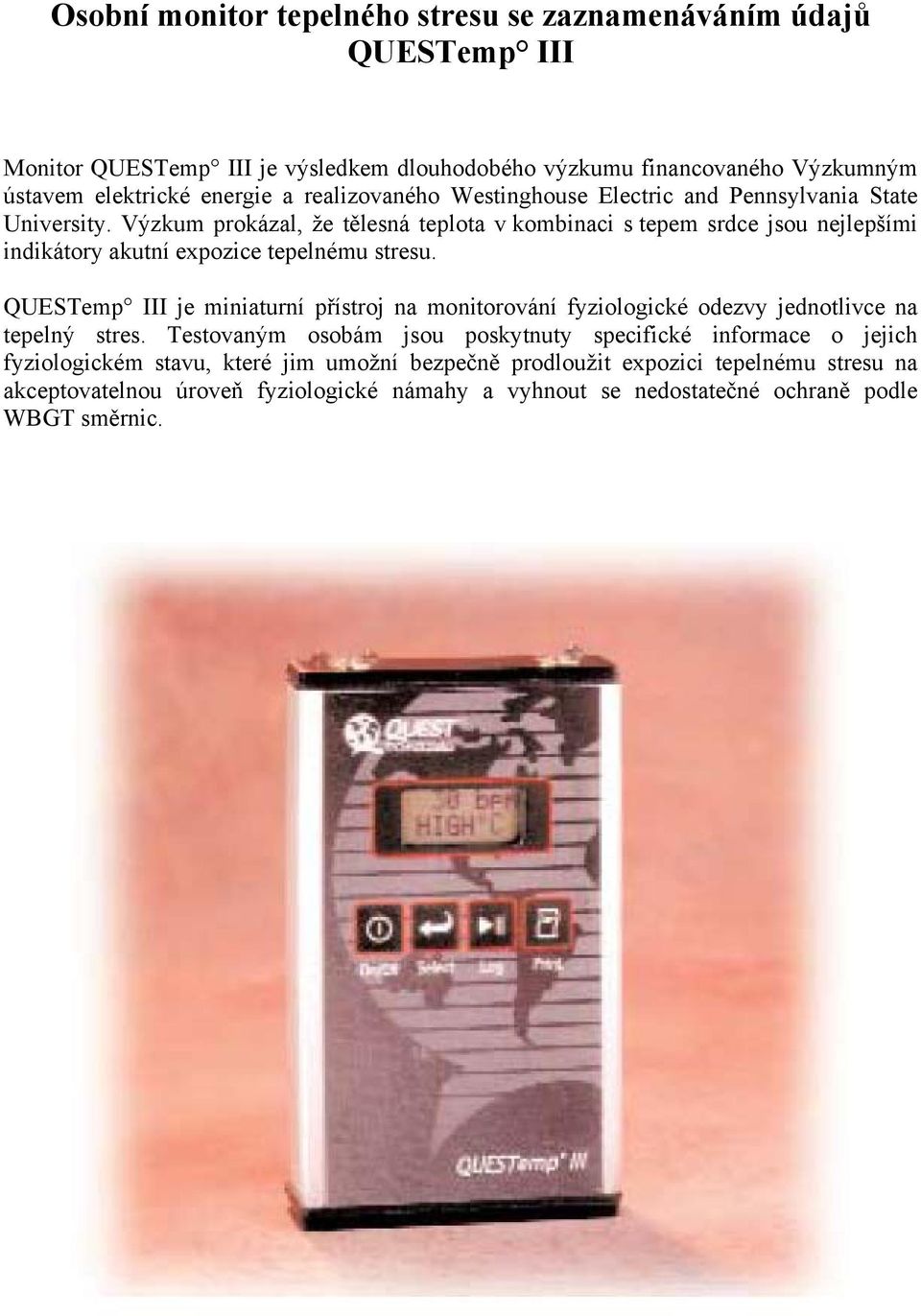

1 Osobní monitor tepelného stresu se zaznamenáváním údajů QUESTemp III Monitor QUESTemp III je výsledkem dlouhodobého výzkumu financovaného Výzkumným ústavem elektrické energie a realizovaného Westinghouse Electric and Pennsylvania State University. Výzkum prokázal, že tělesná teplota v kombinaci s tepem srdce jsou nejlepšími indikátory akutní expozice tepelnému stresu. QUESTemp III je miniaturní přístroj na monitorování fyziologické odezvy jednotlivce na tepelný stres. Testovaným osobám jsou poskytnuty specifické informace o jejich fyziologickém stavu, které jim umožní bezpečně prodloužit expozici tepelnému stresu na akceptovatelnou úroveň fyziologické námahy a vyhnout se nedostatečné ochraně podle WBGT směrnic.

2 Kompaktní přístroj QUESTemp III se skládá ze sestavy snímacího pásu a modulu monitoru. Snímací pás se nasadí kolem hrudníku, přičemž se skládá z elastického pásu, diskového snímače teploty, snímače tepu srdce a zvukového/světelného indikátoru. Z hygienických důvodů je elastický pás oddělitelný od ostatních částí. Na mikroprocesoru založený modul monitoru spojuje monitorovací a zaznamenávací funkce do kompaktní jednotky. Monitor je tak lehký, že se může nosit v kapse košile nebo připevnit na pásek. Vodotěsná konstrukce monitoru umožňuje též dekontaminaci vodním sprejem. Přístroj QUESTemp III se dá upravit podle věku a typu oděvu monitorované osoby. Monitor QUESTemp III má speciální dvoustupňový alarm, který se skládá ze světelného i zvukového indikátoru na upozornění pracovníka. První stupeň výstrahy indikuje, že buď teplota těla, tep srdce nebo oba parametry začínají dosahovat úroveň, kdy je omezená doba pobytu na pracovišti. Druhý stupeň výstrahy upozorňuje, že pracovník by měl okamžitě přerušit pracovní činnost a opustit pracovní prostor. Monitor QUESTemp III měří alarmové stavy tepu srdce, teploty a tepelného stresu. Tyto hodnoty jsou zobrazovány a zaznamenávány jednou za minutu. Každý řádek zaznamenaných údajů je označen datem a časem. Hlavní výhody: Kalkulace s vlivem ochranného oděvu a fyzického stavu osob Přizpůsobení se věku a typu oděvu Optimalizace bezpečnosti při práci pomocí výstražných indikátorů a automatické analýzy rychlosti regenerace Minimalizace rizika nedostatečné ochrany a nákladů na přebytečnou ochranu Korelace okolních podmínek a pracovních činností na fyziologickou námahu Systémové softwarové řešení QuestSuite Professional Minimalizace rizik díky certifikátům vnitřní bezpečnosti Záruka kvality produktu, výroby a servisu od společnosti s certifikací ISO a akreditované kalibrační laboratoře s certifikací ISO 17025

3 QUESTSUITE PROFESSIONAL Aplikační software na vyhodnocení tepelného stresu Srdce systémového řešení Software QuestSuite Professional poskytuje odborníkovi v oblasti průmyslové hygieny a bezpečnosti systémové řešení na zaznamenávání, hlášení, grafické zpracování a analýzu expozice různým pracovním a environmentálním nebezpečím. Už dále nemusíte přepínat mezi více softwarovými aplikacemi, trávit hodiny snahou o sladění nekompatibilních datových souborů a formátů za účelem reportu nebo donekonečna hledat, kde jste uložili zaznamenané údaje. Hodnota software QuestSuite Professional vyplývá z relativně lehkého porozumění a manipulace s jedním navigačním systémem, přičemž máte všechny Vaše údaje z monitoringu a kalibrace přístroje uloženy v jednom centralizovaném systému pro různé aplikace sledování expozice a typy přístrojů. Aplikace, pro které se dá využít software QuestSuite Professional, jsou následující: Hluková dozimetrie Průzkumy v oblasti průmyslového a společenského hluku Průzkum zvuků oktávového pásma Vibrace v oblasti ruky ramena a celého těla Monitoring tepelného stresu oblasti a osob Monitoring tepelné pohody Testování u vstupu do uzavřených prostor Dozimetrie toxických plynů Posouzení kvality vzduchu v interiérech Inventář přístrojů Řízení kalibrace

4 Software QuestSuite Professional pro aplikace monitorování tepelného stresu a tepelné pohody Software QuestSuite Professional podporuje monitory tepelného stresu QUESTemp 34, QUESTemp 36, QUESTemp II a QUESTemp III. Software QuestSuite Professional se využívá u aplikací monitorování tepelného stresu a tepelné pohody následujícím způsobem: Získává zaznamenané datové soubory z monitoru Vytváří, posílá, ukládá a opětovně používá soubory na nastavení testů velmi jednoduchým způsobem Rychle a lehce generuje přehledné grafy a zprávy Ukládá, uje a exportuje grafy a zprávy přímo z aplikace Automaticky stvuje indikátory tepelné pohody PPD a PMV Vykonává s hodnotami PPD a PMV analýzu typu co kdyby Uchovává permanentní projektové záznamy Vytváří grafy ve volitelném formátu a s volitelnými údaji Připojuje komentáře k naměřeným údajům Označuje grafy komentáři ve volitelném formátu Databáze inventáře monitoru a historie kalibrace ve výrobě s certifikačním číslem Včasné upozornění o datu následující kalibrace Programování, vyhledávání a prohlížení údajů v reálném čase na dálku přes modem

5 TECHNICKÉ SPECIFIKACE VSTUP Typ senzoru: Tep srdce Rozsahy měření: Tep srdce Přesnost měření: Parametry programovatelné uživatelem Stupnice teploty Jazyk displeje Čas a datum Intervaly zaznamenávání údajů Index tepla/index vlhkosti Kanál měření rychlosti proudění vzduchu VÝSTUP Sériové rozhraní pro počítač/tiskárnu Paralelní rozhraní pro tiskárnu NEZÁVISLE CERTIFIKOVANÉ NORMY Vnitřní bezpečnost Elektromagnetická kompatibilita NAPÁJENÍ Jednorázové baterie Volitelné nabíjecí baterie Síťový napájecí adaptér MECHANICKÁ ČÁST Rozměry (hliník) Hmotnost QUESTemp 36 RTD vodivý polymer horký vodič 5 až 100 C % RH 0 20 m/s ±0.5 C ±5 % ±5 % C nebo F různý hodiny/kalendář 1, 2, 5, 10, 15, 30 nebo 60 minut zapnutý/vypnutý RS232 viz Poznámka 1 CE Mark 9 V (150 hodin) NiMH (300 hodin) 23.5 x 18.3 x 7.5 cm 1.2 kg QUESTemp III polovodičový typu EKG 33 až 40 C tepů/min. ±0.1 C C nebo F anglický hodiny/kalendář 1 minuta RS232 viz Poznámka 2 CE Mark 1604A 9V 7.6 x 2.5 x 12.6 cm 0.4 kg Poznámka 1: UL/CSA normy pro třídu I, skupiny A, B, C a D; skupiny E, F a G; teplotní třída T3, ATEX v jednání Poznámka 2: UL/CSA normy pro skupiny A, B, C a D; třídu II, skupiny E, F a G; třídu III
