1 Online monitorovací systémy Ing. Lukáš Heisig, Ph.D. Technická diagnostika a monitoring luk.heisig@gmail.com Tel.:

2 Online systém monitorování vibrací Vzdálená diagnostika je určena pro nepřetržitý monitoring klíčových strojů, pro zajištění bezpečnosti, spolehlivosti a způsobilého provozu výrobních zařízení. Tato služba najde největší uplatnění v podnicích bez diagnostického pracoviště, či s omezeným počtem kvalifikovaných pracovníků. Dále v nepřetržitých provozech, kde minimalizuje ekonomické ztráty způsobené neplánovanými odstávkami, v přesné výrobě, kde je třeba dbát na bezporuchovost strojů a zajistit vysokou kvalitu produktů a u OEM zákazníků, kteří chtějí poskytovat služby s vyšší přidanou hodnotou. V průmyslu je dnes velmi rozšířeno využívání externích partnerů pro zajištění pochůzkové diagnostiky, která ale v porovnání s online diagnostikou nemůže poskytnout komfort a bezpečnost nepřetržitého sledování. Osazení klíčových strojů on-line diagnostickými systémy s sebou nese značné finanční náklady, proto se snažím nabídnout progresivní řešení, které umožní zajistit maximální užitek z on-line diagnostiky strojů bez nutnosti vynaložení vysokých nákladů. Zákazník se tak díky poskytované diagnostické službě může naplno věnovat činnosti svého podnikání. Vzdálená diagnostika vede ke snížení nákladů na nepřetržitý monitoring strojů, oproti konvenčnímu pořízení diagnostiky, odpadají náklady na znalosti a zkušenosti.

3 Online systém monitorování vibrací Instalace je prováděna na klíč. Skříň s elektronikou octavis je nastavena, odzkoušena. Snímače jsou připevněny na měřené stroje. Kabeláž je úhledně skryta a ochráněna. Skříň obsahuje vyhodnocovací jednotky, napájení, GSM router, volitelně PC s monitorem a WIFI. Klíčové stroje jsou osazeny snímači, které sledují potřebné parametry, jako jsou teplota, vibrace, otáčky a případně další veličiny. Snímače jsou svedeny do diagnostické jednotky, která provádí snímání dat a zabezpečovací funkci. Na skříni je stavový maják, který informuje obsluhu o stavu zařízení. Z diagnostické jednotky může být pomocí internetové sítě zasílána data, která jsou bezpečně spravována a zálohována v datovém serveru. Tyto data lze následně vzdáleně analyzovat pomocí softwaru který společně s celým diagnostickým systémem využívá unikátní technické řešení. Data mohou být pomocí OPC serveru dále zobrazena ve vizualizaci v SCADA systému PROMOTIC pro snadný přehled o statu stroje a zařízení v operátorském či dispečerském PC.

4 Parametrická online diagnostika Výroba Frekvenční spektrum Frekvenční pásma Technologie Vyhodnocovací jednotka ifm Nevývaha Uvolnění Ložisko Celkové vibrace Parametry Trendy

5 Online diagnostika důležitých zařízení Výstražný semafor Vyhodnocovací jednotka ifm Dispečerský PC, OPC server - vizualizace Vzdálený monitoring a správa online systému, vyhodnocování naměřených dat Výroba Snímače vibrací, tlaku, teploty... Vnitřní nezávislá podniková diagnostická síť Server, vyhodnocovací SW GSM Router Internet, ethernet

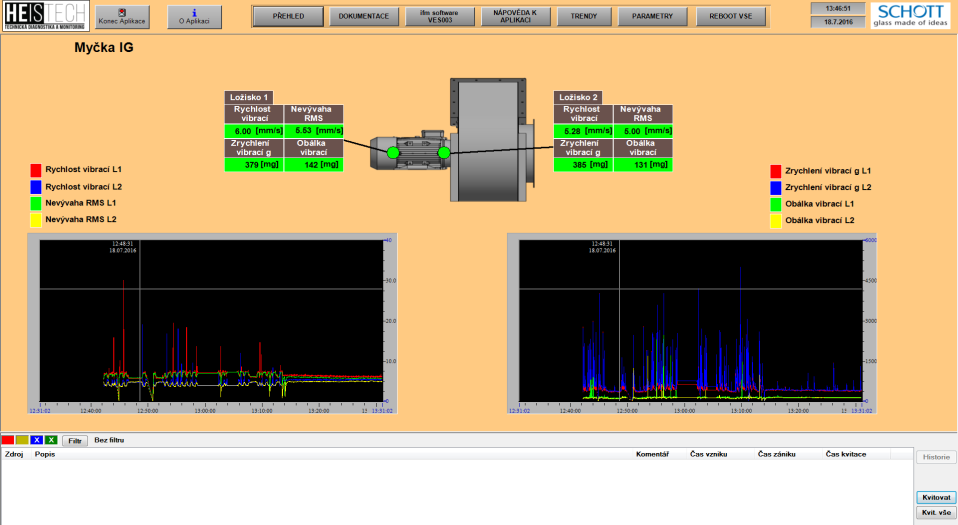

6 Vizualizace měřených parametrů Přehledná vizualizace všech měřených parametrů v SW Promotic SCADA systém Vizualizace hodnot a trendů vývoj všech veličin v čase Nastavení hladin alarmů pro včasnou detekci a upozornění nárůstu hodnot Možnost vzdáleného přístupu k vizualizaci pomocí webového rozhraní na jakémkoliv PC v síti Ukládání všech hodnot do různých databází až s frekvencí 2 Hz

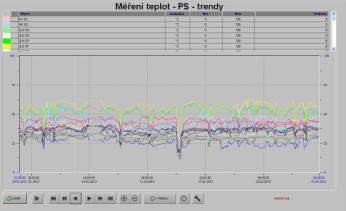

7 Vizualizace - příklady

8 Online systém sledování vibrací a expertní přístup Online parametrická diagnostika snižuje podíl lidské práce Standardní diagnostika Měření Online parametrická diagnostika Diagnóza Diagnóza Hodnocení Specialista diagnostik Měření Hodnocení

9 Charakteristika online systému ifm Octavis 4 dynamické vstupy pro snímače vibrací Snímače typu MEMS nebo IEPE Možnost budování rozsáhlých systémů pro celé provozy Monitorované veličiny: vibrace, stav ložisek, otáčky, procesní veličiny (rychlost, tlak, teplota, proudění) Analyzuje celkové hodnoty i frekvenční spektra, trendy všech měřených veličin Parametrická diagnostika, stavový semafor Vnitřní paměť pro uložení vývoje historických hodnot měřených veličin 2 x reléové výstupy pro signalizaci poruchy 1 x analogový výstup měřené veličiny Komunikace po ethernetu nebo WIFI

10 Aplikace online systému Typické aplikace: Ložiska válců výrobních linek napříč průmyslovými odvětvími např. papírenství a hutnictví Těžební zařízení jako jsou důlní výtahy a rypadla Ventilátory Převodovky Čerpadla Vývěvy a dmychadla Drtiče Lisy Výrobní stroje
