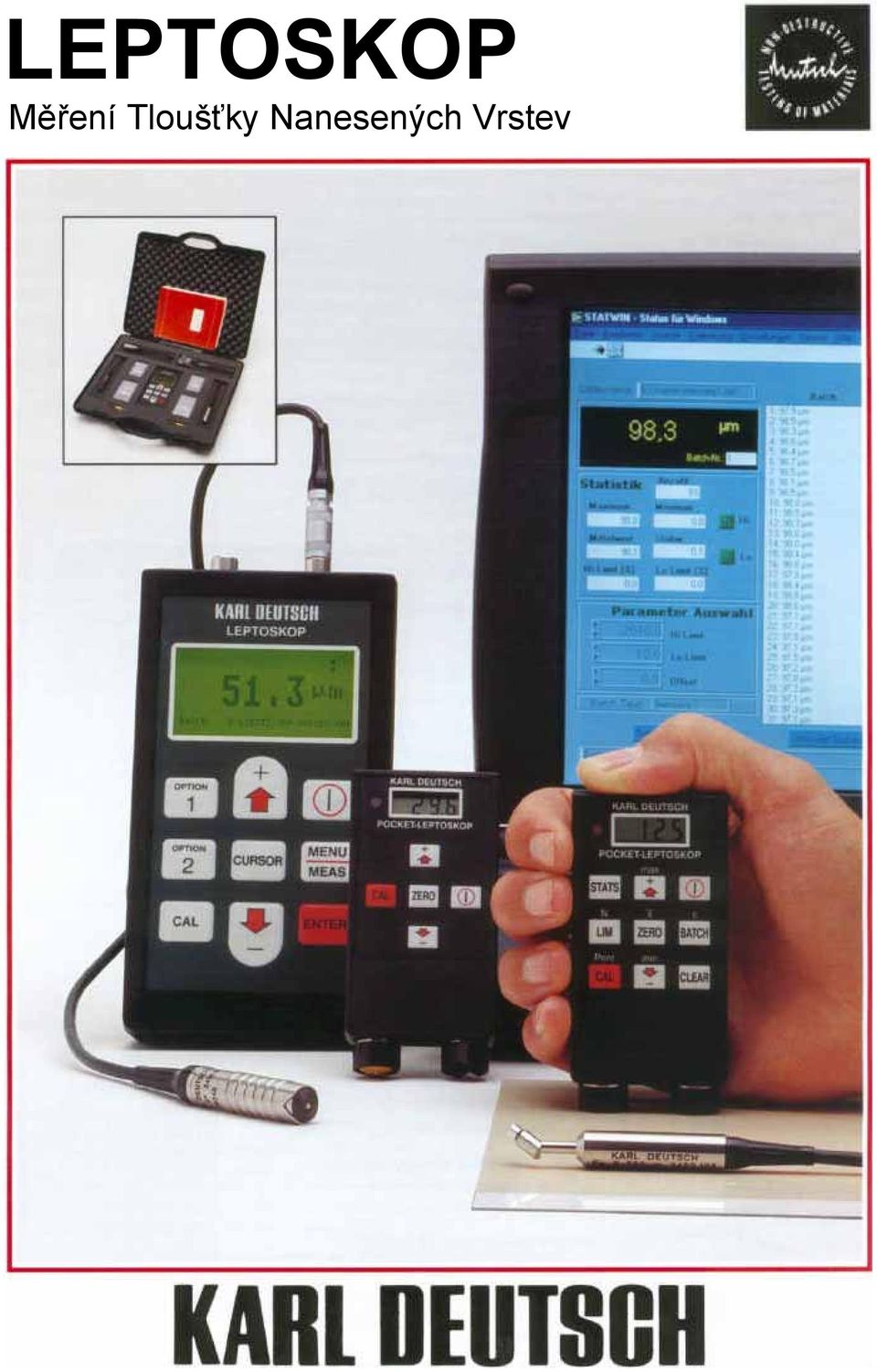

LEPTOSKOP Měření Tloušťky Nanesených Vrstev

Transkript

1 LEPTOSKOP Měření Tloušťky Nanesených Vrstev

2 LEPTOSKOPY jsou již několik desetiletí osvědčené přístroje pro nedestruktivní měření tloušťky nanesených vrstev na kovech magnetoinduktivní metodou (EN ISO 2178) a metodou vířivých proudů (EN ISO 2360) Aplikace a metody měření: Pro všechny nemagnetické vrstvy na (fero)magnetickém podkladu (): Metoda magnetoinduktivní (). Příklady: laky, barvy, práškové laky, y, umělé hmoty, zinek, chrom a měď na železe a oceli Pro všechny nevodivé vrstvy na (elektricky) vodivém podkladu (N): Metoda vířivých proudů (N). Příklady: laky, barvy, práškové laky, eloxy a umělé hmoty na všech neželezných kovech jako hliník, měď nebo mosaz. Kapesní LEPTOSKOPY jsou vybaveny integrovanou sondou ( sonda, nebo alternativně /N - kombinovaná sonda) Všechny ostatní LEPTOSKOPY pracují s externími výměnnými sondami, které jsou konstruovány pro nebo N použití. LEPTOSKOP 2051 Chcete měřit tloušťku nanesených vrstev, včetně statistického vyhodnocování, ale nepotřebujete ukládat data? V tom případě je nejlepší volbou LEPTOSKOP 2051 vybavený všemi funkcemi, bez možnosti ukládat naměřené hodnoty. Velký výběr připojitelných sond Automatická detekce každé sondy Statistické vyhodnocení naměřených hodnot Střední aritmetická hodnota místní tloušťky vrstvy (EN ISO 2064) Okamžitá připravenost k měření, i bez kalibrace Možnost dvoubodové kalibrace Hlídání mezních limitů Funkce šetření energie (Standby) LEPTOSKOP 2041 Komfortní přístroj pro měření tloušťky vrstev s velkou pamětí pro ukládání dat a velikým podsvíceným displejem pro zobrazení naměřených hodnot. Obsahuje standardní funkce, jako LEPTOSKOP 2051 plus: Volně seskupitelná databáze pro 7700 naměřených hodnot On-line statistické vyhodnocování Jednoduché intuitivní menu Kalibrace i na vrstvách o neznámé tloušťce Datové připojení k PC nebo tiskárně

3 PC LEPTOSKOP 2050 Software STATWIN změní vaše PC na přístroj pro měření tloušťky nanesených vrstev. Jednoduše připojíte odpovídající LEPTOSKOP sondu přes rozhraní RS232 k vašemu PC. Po nahrání programu, se změní monitor vašeho počítače ve virtuální přístroj pro měření nanesené vrstvy, který se ovládá jednoduše myší. Bez paměťových funkcí Tento přístroj pro měření tloušťky vrstev, skládající se z PC, softwaru a sondy je vhodný hlavně pro stacionární měření ( jako např. v laboratořích). Nicméně software může být nainstalován na jakýkoliv přenosný počítač pro mobilní měření. Nevyžaduje žádné další PC karty Pouze se přes sériový port připojí sonda a měření může začít Pro LEPTOSKOP 2050 a 2051 mohou být použity stejné sondy K funkcím LEPTOSKOPU 2041 navíc obsahuje: Kalibrační funkce n bodů Prakticky neohraničená kapacita paměti Volba jazyka Němčina/Angličtina Přímé grafické vyhodnocení a dokumentace KAPESNÍ LEPTOSKOPY S pamětí pro ukládání dat Hlavními výhodami těchto přístrojů jsou velmi malé rozměry, nízká hmotnost a sonda integrovaná v pouzdru přístroje. Proto jsou tyto přístroje ideální pro měření v polních podmínkách a vejdou se do každé kapsy. Základní funkce: Integrovaná sonda Měření ihned i bez kalibrace Dvoubodová kalibrace Jednoruční obslužnost Funkce Stand-by Funkce navíc: Databáze pro 1021 hodnot Statistické vyhodnocení měření Datové připojení k PC a tiskárně bez paměti pro ukládání dat Typ: Pro nemagnetické vrstvy na feromagnetickém podkladu bez paměti pro ukládání dat s pamětí pro ukládání dat s pamětí pro ukládání dat Typ: /N Duální /NFE sonda automaticky rozpozná složení materiálu a měří nemagnetické vrstvy na feromagnetickém podkladu (železo, ocel ) a také nevodivé vrstvy na vodivém podkladu (hliník, měď, mosaz apod.)

4 Jednopólová sonda přímá Jednopólová sonda pravoúhlá Jednopólová sonda 20 mm Dvoupólová sonda Mikrosonda 0 Mikrosonda 45 Mikrosonda 90 Měřicí rozsah a objednací čísla sond Popis sond Objednací číslo Typ sondy /N Rozsah měření LEPTOSKOP LEPTOSKOP µm / Jednopólová přímá pro všechna standartní měření N Jednopólová, 20mm (pro silnější vrstvy) Jednopólová, úhlová (pro těžce přístupná místa) Dvoupólová (pro silnější vrstvy) Mikrosonda přímá (pro měření na malých plochách) N Mikrosonda (měření malých těžce přístupných ploch) N Mikrosonda (měření malých těžce přístupných ploch) N

5 Příslušenství Software: STATWIN 2002 Tento software slouží k přenosu naměřených dat z přístroje LEPTOSKOP s datovým rozhraním do osobního počítače a v případě LEPTOSKOPu 2050 (PC+software+sonda) jako virtuální měřidlo tloušťky nanesených vrstev. Kromě statistických funkcí a sledování mezních hodnot nabízí STATWIN 2002 také grafické vyhodnocení a dokumentaci naměřených hodnot. Prostřednictvím exportních funkcí programu, mohou být jednotlivé reporty a měřicí protokoly přenášeny i do standardních programů ( např. EXCEL, Word, apod.) Je stále také možné objednat starší verze (16 bit) softwaru pro DOS a Windows. Objednací č.: STATUS (DOS verze) STATUS pro Windows (Windows 3.xx až Windows 95) STATWIN 2002 (od Windows 95 až Windows XP) Minimální doporučená konfigurace pro STATWIN 2002:Pentium 400 MHz, 64 MB RAM operační paměti, 10 MB místa na disku, operační systém Windows 95 nebo vyšší VGA monitor s rozlišením 800 x 600. Kalibrační destičky a folie V závislosti na aplikacích, je možnost objednání feromagnetických (železo) a neželezných kalibračních destiček a v závislosti na měřicím rozsahu i kalibračních folií. Prostřednictvím těchto folií o známé tloušťce může být LEPTOSKOP jednoduše nakalibrován. Polohovací zařízení Pro polohově přesné a opakovatelné měření pro všechny - a Nmikrosondy. Toto pneumaticky tlumené polohovací zařízení poskytuje vysokou polohovací přesnost a opakovatelnost. Zařízení je včetně přípravku pro uchycení mikrosond 0, 45, 90. Objednací č.: Polohovací pomůcky pro mikrosondy V případě ručního měření zabrání tyto polohovací pomůcky chybám způsobeným vychýlením sondy. Objednací č. pro: Mikrosondu 0 : Mikrosondu 45 : Mikrosondu 90 :

6 Zařízení pro měření tloušťky vrstev na trubkách Zařízení pro měření tloušťky vrstev na trubkách se skládá z měřicího stativu a speciální sondy pro LEPTOSKOP Objednací č. Měřicí stativ Speciální sonda TECHNICKÁ DATA LEPTOSKOPŮ Technická data kapesní kapesní kapesní kapesní ( PC ) magnetoinduktivninduktivní magneto- magnetoinduktivninduktivní magneto- Princip měření + vířivé + vířivé magnetoinduktivní + vířivé proudy proudy proudy 2x1,5V PC 2x1,5V 2x1,2V Aku 2x1,2VAku Napájení 1x 1,5V (Typ Micro, AAA, LR 03) LR6 Mignon AA LR6 Mignon AA Doba provozu 70 h 26 h podle PC 33 h Paměť - - až 1021 změřených až 7700 možnosti - hodnot hodnot PC Rozsah měření 0-20mm µm µm podle sondy podle sondy pro vrstvy < 100 µm: ± 2 µm pro vrstvy < 100 µm : ± 1 µm Pro vrstvy > 100 µm : 1-3 % ± 1 µm Přesnost měření Dvoupólová sonda a jednopólová sonda 20 mm: pro vrstvy > 100 µm: 1-3 % ± 1 µm Pro vrstvy > 500 µm: 1-3 % ± 10 µm Pro vrstvy > µm: 1-5% ±10µm Statistické - - ano ano ano ano ano funkce Pracovní prostředí Pracovní teplota: 0 C až +45 C. Skladovací teplota: -20 C až + 60 C. Ochrana: IP 40 Rozhraní - - RS 232 RS Rozměry (mm 3 ) 93 x 46 x x 83 x 35 sonda, PC 151 x 83 x 35 Hmotnost (včetně baterií) 79 g 300 g sonda, PC 268 g FOERSTER - TECOM, s.r.o. Jabloňová 64, PRAHA 10 Tel.: Tel./Fax: foerster@mbox.vol.cz
