1 Herding odborný seminář VÁPNO, CEMENT, EKOLOGIE Krejčíř Miroslav Herding,Technika životního prostředí, spol. s r.o. Toušeňská 283, Nehvizdy,

2 HERDING v Nehvizdech Herding spol., Nehvizdy/ Praha Česká Republika 2

3 Herding celosvětově Německo Technicko-obchodní střediska: 6 Zahraniční sesterské společnosti Evropa,USA und China: 8 Kooperačním partneři celosvětové : 16 Licenční partner: Japan Toušeňská 283, Nehvizdy,

4 Hlavní sídlo firmy Amberg-SRN Toušeňská 283, Nehvizdy,

5 Herding Filtrační technika: Čistá produktivita....to znamená čistý vzduch, čisté pracovní prostory, čísté výrobní provozy Filtrační technika: - Odprašování - Prachy - Aerosoly Toušeňská 283, Nehvizdy,

6 Přehled produktů a služeb Vše z jedné ruky! Od filtračních elementů až po kompletní systémy filtrace! Filtrační elementy HSL HSL-C DELTA DFF Micro Coat Filtrační systémy: Standardní a zakázková zařízení Ostatní výrobky a komponenty : Bezpečnostní prvky (Protipožární,protiexplozivní zabezpečení - ATEX atd.) Engineering výzkum a vývoj Analýzy filtračních medií Měřící Servisní Služby Údržba Regenerace filtračních jednotek Filtry pro farmacii a potravinářství technika DELTA² ALPHA Odlučovače olejové mlhy Školení up to Poradenství 350 C Toušeňská 283, Nehvizdy,

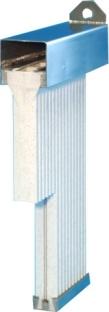

7 Herding Filterelemente Herding Sinterlamellenfilter HSL Herding DELTA Herding DELTA² HSL bis 70 C HSL-C bis 100 C Toušeňská 283, Nehvizdy,

8 Výhodný poměr filtrační plochy a rozměrů-úspora místa DELTA DELTA² 3,75 m² 4,75 m² 1500 mm 500 mm Toušeňská 283, Nehvizdy,

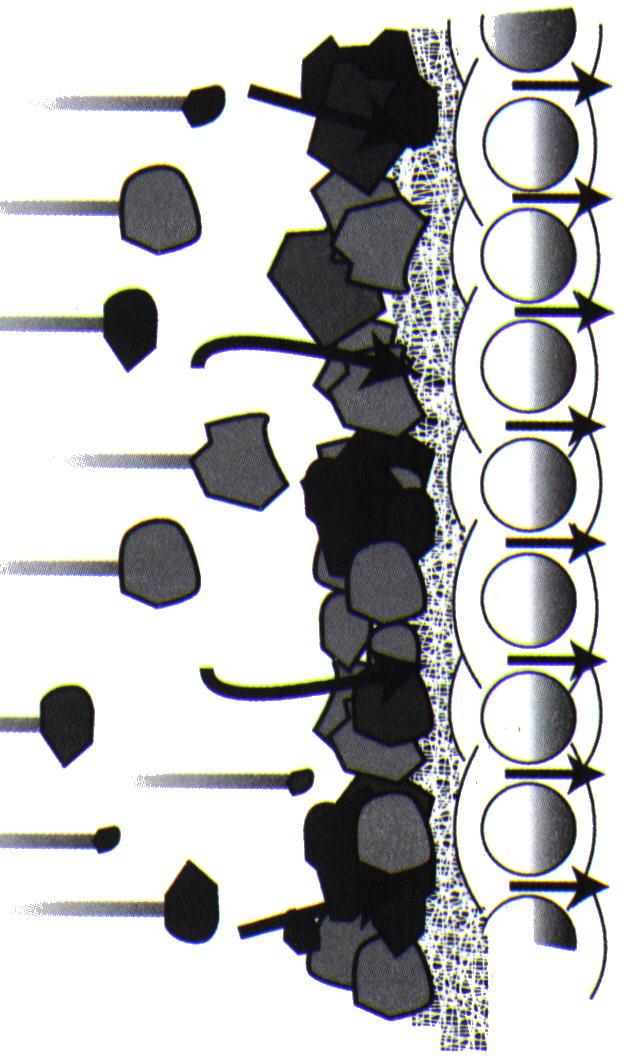

9 Slinuté lamely HSL HERDING Základní mechanismy filtrace Povrchová filtrace Hloubková filtrace Toušeňská 283, Nehvizdy,

10 Filtrační materiál HERDING Složení filtrační vrstvy: příčný řez Filtrační koláč z filtrovaného prachu velikost zrna < 8 µm PTFE-vrstva: velikost pórů ~ 2-3 µm tloušťka ~ 5 µm Základní těleso z PE velikost pórů ~ 30 µm tloušťka ~ 4 mm Toušeňská 283, Nehvizdy,

11 Provozní vlastnosti Herding Sinterlamellenfilter Odloučení částiček prachu menších jak < 0.5 µm Vysoký stupeň filtrace od < 0,2 do 1mg/m 3 Recyklace filtrovaného vzduchu, úspora tepla Umožňujeme vysokou míru získávání filtrovaného produktu Konstantní tlaková ztráta a s ní konstantní množství vzduchu během celé životnosti lamel Životnost filtračních jednotek >10 let Minimální náklady na údržbu Minimální náklady na náhradní díly Toušeňská 283, Nehvizdy,

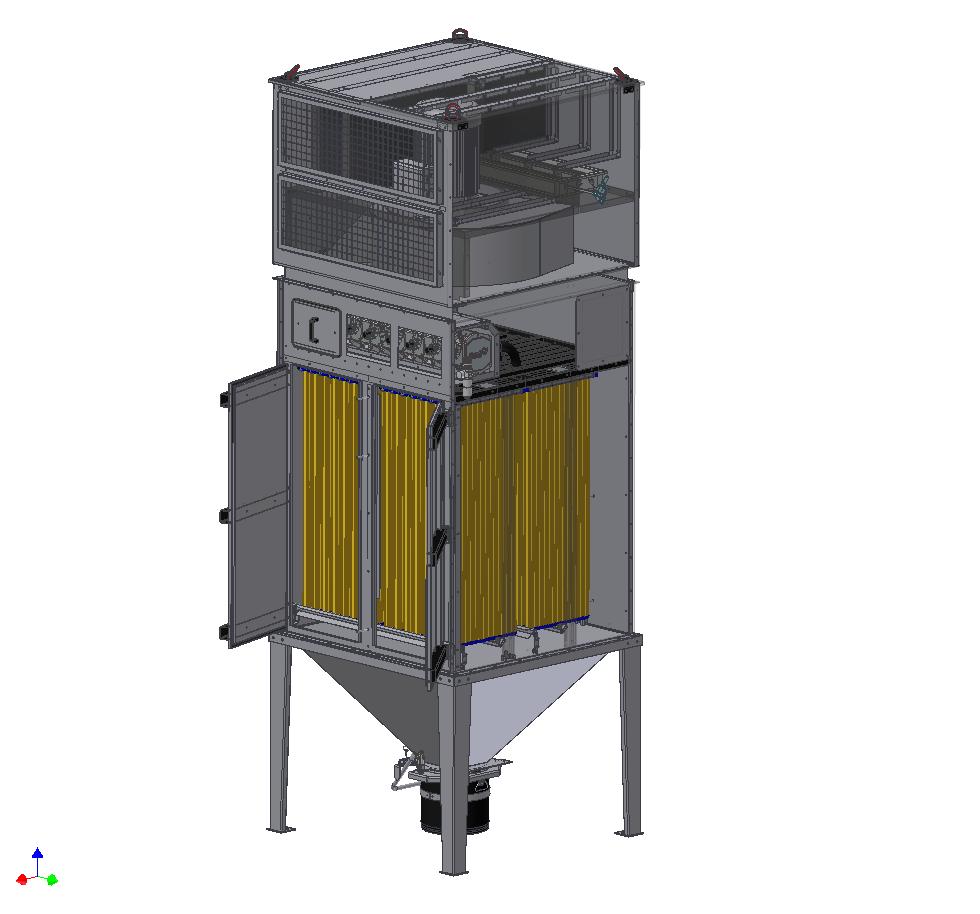

12 HSLFlex Filteranlage Tlumící komora Ventilator Horní část Čistící systém Štěrbinový plech Dvířka Střední část ( Skříň) Filtrační lamely Výsypka s zařízením pro odvod prachu Spodní část Toušeňská 283, Nehvizdy,

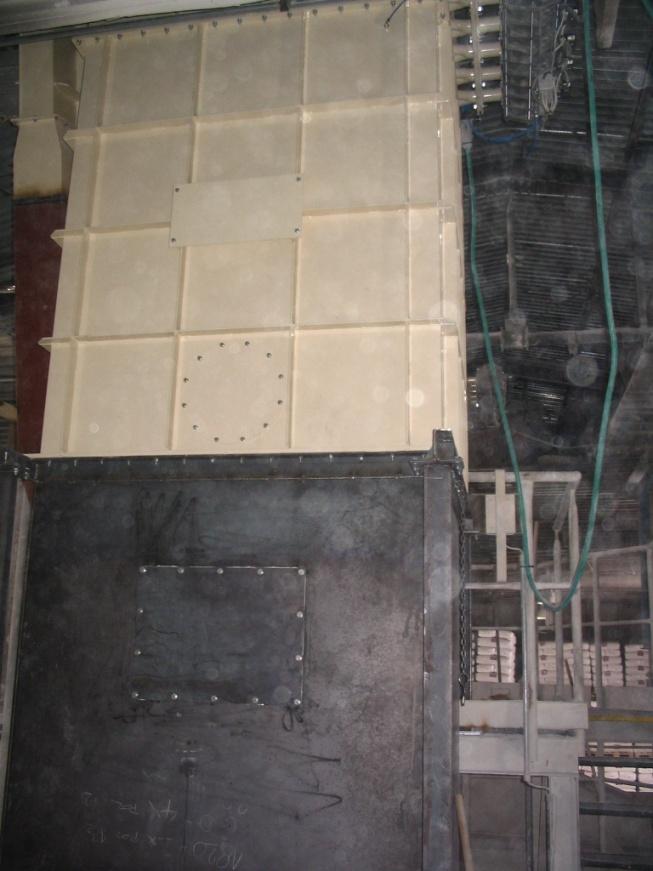

13 Odsávání hydratizace vápna Typ zařízení Materiál Typová řada Objem vzduchu Tlak HSL C /18 GBA- 2ks Běžná ocel, prášková barva HSL C < m³/h Pracovní tlak -4,2Pa Teplota max. 100 C Průmysl výroba vápenného hydrátu Aplikace Druh prachu Výrobní číslo vana hydratizace vápenný hydrát R1860, R1876 Země původu Česká republika Odvod odprašků bez výsypky Ventilátor Řízení-ovládání Výdech VV 560-1/8/B1/L315 VV 560-1/8/B1/P315 Frekvenční měnič využití odpadového tepla pro předehřev vody

14 Odsávání hydrátoru páleného vápna- PID schéma

15 Odsávání hydrátoru páleného vápna- snímky z realizace

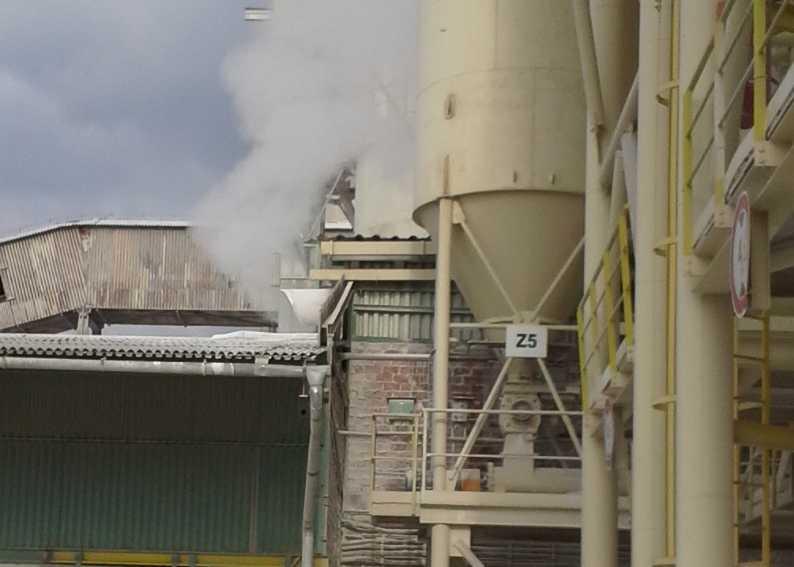

16 Odsávání hydrátoru páleného vápna Voda na šlicblechu Výfuk do ovzduší vodní pára Typ zařízení SV Materiál Typová řada Objem vzduchu Tlak HSL C /18 G Běžná ocel, prášková barva HSL Flex m³/h Pracovní tlak -5 kpa Teplota max. 95 C Průmysl vápenka Aplikace Odsávání hydratační linky - hydrátor Druh prachu Výrobní číslo R-1939 Země původu Odvod odprašků Ventilátor Řízení ovládání Výdech ATEX Výbava vápenný hydrát, pálené vápno Česká republika zpět do technologie, dohydrátoru externí, samostatný na spojku s chladícím kotoučem rozvaděč OSF 0-10 E do ovzduší ne tepelná izolace části nad šlicblechem

17 Odsávání mletí vápence- projekt

18 Odsávání mletí vápence- realizace

19 Odsávání mletí vápence- měření emisí

20 Odsávání dopravních cest- projekt

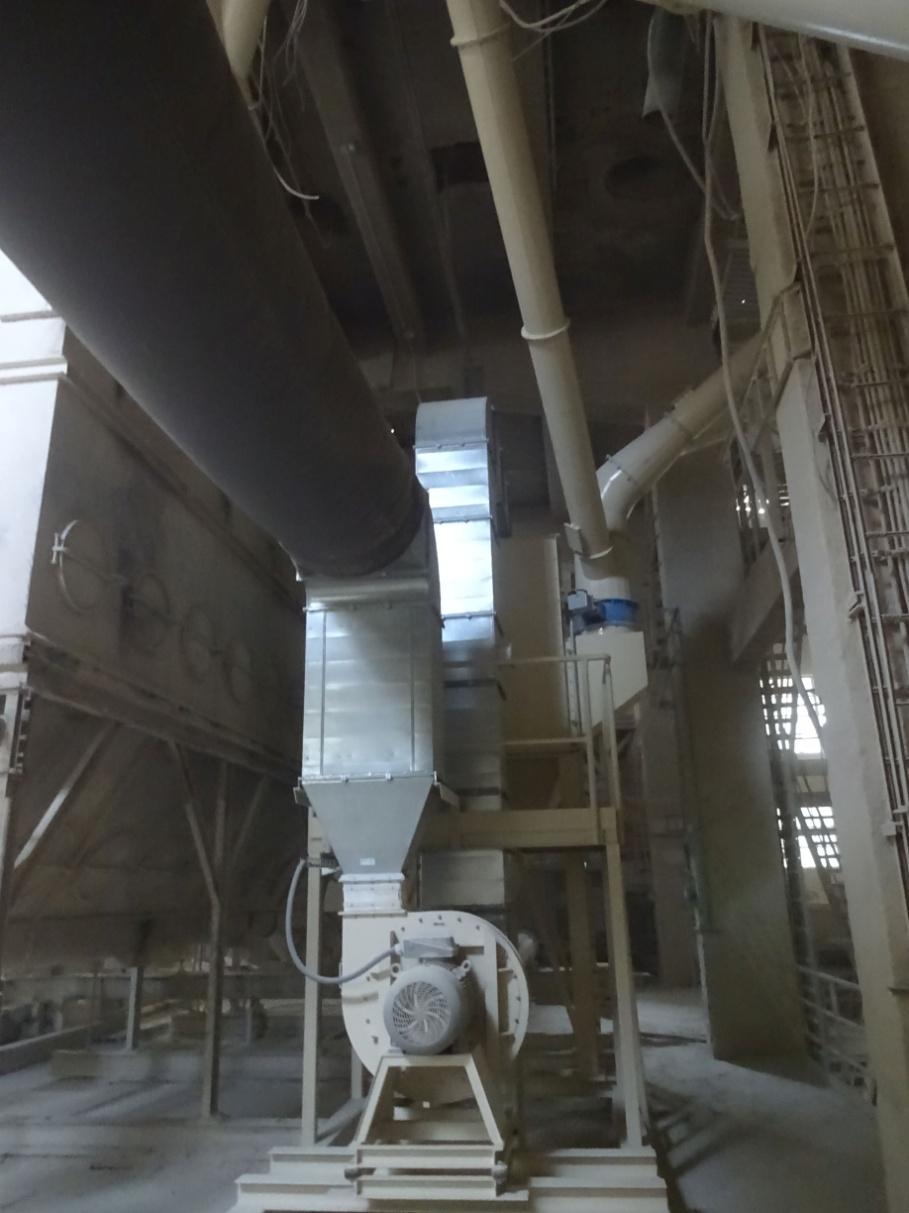

21 Odsávání dopravních cest Typ zařízení Materiál Typová řada Objem vzduchu Tlak Delta2 Flex /9 GZ Běžná ocel, prášková barva Delta2 Flex < m³/h Pracovní tlak -5,1kPa Teplota max. 30 C Průmysl zpracování vápence Aplikace Druh prachu Výrobní číslo odsávání dopravních cest vápence vápenec R1919 Země instalace Slovenská republika Odvod odprašků šnekový dopravní, rotační podavač Ventilátor Řízení-ovládání Jiné VV710-1/8/B1/L90 OSF 0-8 E a řídící jednotka čištění 2x ESM11 řízení frekvenčním měničem

22 Odsávání dopravních cest- měření emisí

23 Odsávání třídiče vápence (Mogensen)- projekt

24 Odsávání třídiče vápence (Mogensen)- realizace Typ zařízení Materiál Typová řada Objem vzduchu Tlak Delta2 Flex /9 GZ Běžná ocel, prášková barva Delta2 Flex < 6 000m³/h Pracovní tlak -5,1kPa Teplota max. 30 C Průmysl zpracování vápence Aplikace Druh prachu Výrobní číslo odsávání třídiče vápence vápenec R1920 Země instalace Slovenská republika Odvod odprašků rotační podavač Ventilátor Řízení-ovládání Jiné VV560-1/12/B1/L90 OSF 0-5 E a řídící jednotka čištění 1x ESM11 textilní výústka

25 Odsávání třídění vápence Typ zařízení Materiál Typová řada Objem vzduchu Tlak Delta2Flex /9 GZš běžná ocel Delta Flex < m³/h Pracovní tlak -4,0kPa Teplota max. 20 C Průmysl výroba vápna Aplikace Druh prachu Výrobní číslo odsávání třídírny vápenec R1943 Země instalace Slovenská republika Odvod odprašků šnekový dopravník, rotační podavač Ventilátor Řízení-ovládání VV 630/650-1/12/B1S rozvaděč frekvenční měnič

26 Odsávání třídění vápence- II Typ zařízení Materiál Typová řada Objem vzduchu Tlak Delta2Flex /9 GZ běžná ocel Delta Flex < m³/h Pracovní tlak -4,0kPa Teplota max. 20 C Průmysl výroba vápna Aplikace Druh prachu Výrobní číslo odsávání třídírny vápenec R1944 Země instalace Slovenská republika Odvod odprašků rotační podavač Ventilátor Řízení-ovládání VV 630/650-1/12/B1S rozvaděč frekvenční měnič

27 Odvzdušnění za mlýnkem- projekt

28 Odvzdušnění za mlýnkem Typ zařízení Materiál Typová řada Objem vzduchu Tlak HSL C /18 GBA Běžná ocel, prášková barva HSL C < m³/h Pracovní tlak -4,2Pa Teplota max. 100 C Průmysl výroba vápenného hydrátu Aplikace Druh prachu Výrobní číslo vana hydratizace vápenný hydrát R1969 Země původu Česká republika Odvod odprašků bez výsypky Ventilátor Řízení-ovládání VV 560-1/8/B1/L315 Frekvenční měnič

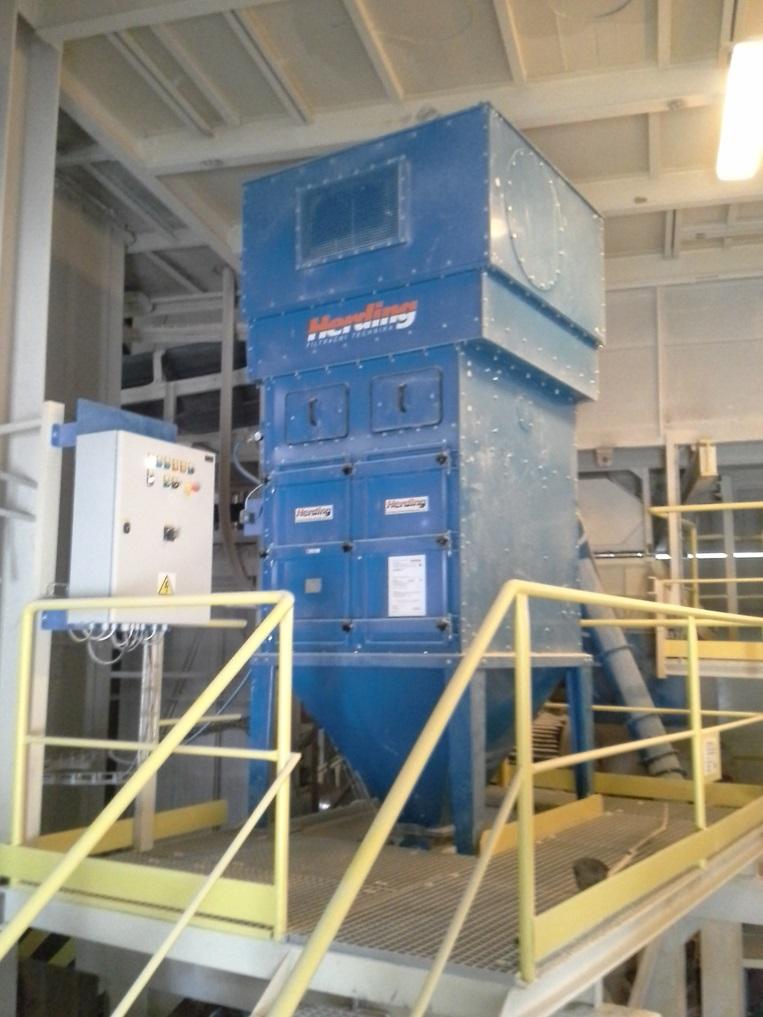

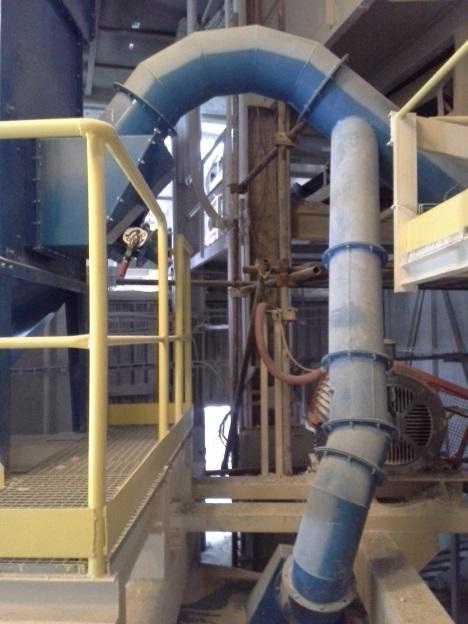

29 Odsávání mlýnu vápence kladivový mlýn Typ zařízení SV Materiál Typová řada Objem vzduchu Tlak HSL Flex /18 SZ Běžná ocel, prášková barva HSL Flex < 5000 m³/h Pracovní tlak -5 kpa Teplota max. 35 C Průmysl Aplikace Druh prachu vápenka Výrobní číslo R-1935 Země původu Odvod odprašků Ventilátor Řízení ovládání Výdech ATEX Výbava Odsávání mlýnu vápence, mlýn a přesyp na pás kamenný prach Česká republika rotačním podavačem na spodní pás dopravy se zakrytováním integrovaný v tlumící komoře rozvaděč OSF 11-7 EP do haly ne rotační podavač JADT sací svařované potrubí

30 Děkuji za Vaši pozornost HERDING Technika životního prostředí, spol. s r.o. Krejčíř Miroslav Čistá produktivita pro naši společnou budoucnost
