FV plnoprůtokový podtlakový filtr

Transkript

1 Plnoprůtokový podtlakový filtr pro recyklaci a zpětné použití chladicí kapaliny v centrálních systémech. Filtrační filtr FV a FVC s plným průtokem je cenově výhodný a všestranný filtr pro odstraňování pevných částic z kapalin po zpracování kovů, jako jsou emulze/oleje nebo podobné aplikace, jako je čištění dílů. Filtr chladicí kapaliny může být vybaven jednorázovým médiem s nekonečným pásem pro snížení nákladů na likvidaci. Kontinuální provoz je zaručen použitím čisté nádrže během cyklu, což je plně automatizovaná akce. Hlavní parametry filtru chladiva: nízká údržba a nízká složitost nízká spotřeba energie - filtrační čerpadlo je zároveň systémové čerpadlo nízké náklady na likvidaci s nekonečnými filtračními médii vysoké průtoky zvýšená kvalita filtrace malé zástavbové rozměry FV filtr s plným průtokem chladicí kapaliny Design Vakuový filtr je cenově výhodný a všestranný filtr pro odstraňování pevných částic z kapalin (emulze nebo oleje) nebo podobných aplikací, jako je čištění dílů. Filtrační čerpadlo vytváří diferenční tlak 0,3 barů na filtračním médiu tak, aby kvalita průtoku a filtrace přesahovala filtry gravitačního typu. Filtr může být vybaven jednorázovým médiem a/nebo nekonečným pásem pro snížení nákladů na likvidaci. Kontinuální provoz je zaručen použitím čisté nádrže během cyklů, což je plně automatizovaná akce. Hlavní rysy filtru pro zpětné získávání chladicí kapaliny: nízká údržba / nízká složitost nízká spotřeba energie (filtrační čerpadlo je systémové čerpadlo) nízké náklady na likvidaci (trvalé pásové médium) vysoké průtoky zvýšená kvalita filtrace malé zástavbové rozměry Funkce Znečištěné kapaliny vypouštěné z obráběcího stroje vstupují do filtrační nádrže, kde se usazuje kal. Ve spodní část filtrační nádrže se odděluje kapalina pomocí pevných hradítek. Na horní část panelů je instalován dopravník. Filtrační médium se pohybuje mezi panely a dopravníkem. Filtrační/systémové čerpadlo vytváří podtlak a vytlačuje kapalinu filtračním médiem do vakuové nádrže. Čistá kapalina je dodávána z vakuové nádrže do strojů a zásobní nádrže. Kvůli nahromadění pevných látek na filtračním médiu (filtrační koláč) se vakuum zvýší a tím se spustí automatický cyklus. V průběhu cyklu se otevírají vakuové přerušovací ventily a

2 dopravník přemístí filtrační médium a shromážděný kal do výsypky filtru. Pro zajištění kontinuálního průtoku do obráběcího stroje čistá kapalina je odebírána z nádrže čisté kapaliny, dokud se uzavírací ventily na konci cyklu neuzavřou. Pokud se používá jako filtr médium nekonečný pás, bude během cyklu opláchnut Filtr FVC s plným průtokem chladicí kapaliny Design Kompaktní vakuový chladicí filtr FVC je cenově výhodný a všestranný filtr pro odstraňování pevných částic z kapalin pro zpracování kovů (emulze nebo oleje) nebo podobných aplikací, jako je čištění dílů. Filtrační čerpadlo vytváří diferenční tlak 0,3 barů na filtračním médiu tak, aby kvalita průtoku a filtrace přesahovala filtry gravitačního typu. Řada FVC byla navržena tak, aby splňovala požadavky na řešení pro jednotlivé stroje nákladově efektivním způsobem. Filtr chladicí kapaliny může být vybaven jednorázovým médiem a / nebo nekonečným pásem pro snížení nákladů na likvidaci. Kontinuální provoz je zaručen použitím nádrže na čisotu kapalinu během cyklů, což je plně automatizovaná akce. Hlavní rysy filtru chladicí kapaliny: nízká údržba / nízká složitost nízká spotřeba energie (filtrační čerpadlo je zároveň i systémové čerpadlo) nízké náklady na likvidaci (nekonečné filtrační médium) vysoké průtoky zvýšená kvalita filtrace malé zástavbové rozměry Funkce Znečištěné kapaliny vypouštěné z obráběcího stroje vstupují do filtrační nádrže, kde se usazuje kal. Ve spodní část filtrační nádrže se odděluje kapalina pomocí pevných hradítek. Na horní část panelů je instalován dopravník. Filtrační médium se pohybuje mezi panely a dopravníkem. Filtrační/systémové čerpadlo vytváří podtlak a vytlačuje kapalinu filtračním médiem do vakuové nádrže. Čistá kapalina je dodávána z vakuové nádrže do strojů a zásobní nádrže. Kvůli nahromadění pevných látek na filtračním médiu (filtrační koláč) se vakuum zvýší a tím se spustí automatický cyklus. V průběhu cyklu se otevírají vakuové přerušovací ventily a dopravník přemístí filtrační médium a shromážděný kal do výsypky filtru. Pro zajištění kontinuálního průtoku do obráběcího stroje čistá kapalina je odebírána z nádrže čisté kapaliny, dokud se uzavírací

3 ventily na konci cyklu neuzavřou. Název produktu

4 Vaccum Filter FV-13 Vaccum Filter FV-18 Vaccum Filter FV-23 Vaccum Filter FVC-0707 Vaccum Filter FVC-0711 Vaccum Filter FVC-1011 Vaccum Filter FVC-1016 Vaccum Filter FVC-1022 Vaccum Filter FVC-1027 Vaccum Filter FVC-1032 Jméno datasheetu [model] FV-13 FV-18 FV-23 FVC-0707 FVC-0711 FVC-1011 FVC-1016 FVC-1022 FVC-1027 FVC

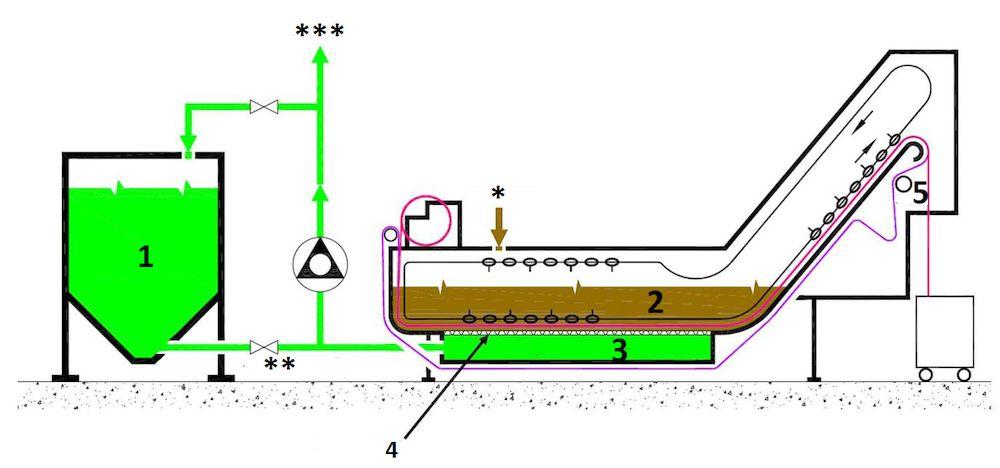

5 1. Čistá nádrž 2. Filtrační nádrž 3. Podtlaková nádrž 4. Propustné desky * Od strojů ** Odvzdušňovací ventil *** Ke strojům Technical Data Vakuový filtr FV je k dispozici ve třech šířkách, vhodných pro standardní média. V rámci každé šířky základny lze vybrat ze široké škály filtrů, aby byly splněny požadavky specifické pro aplikaci, pro příslušný průtok a objem. 1. Čistá nádrž 2. Filtrační nádrž 3. Podtlaková nádrž 4. Propustn desky 5. Kartáč * Od strojů ** Odvzdušňovací ventil *** ke strojům

6 * Typické hodnoty: Průtok se může lišit v závislosti na typu kapaliny
