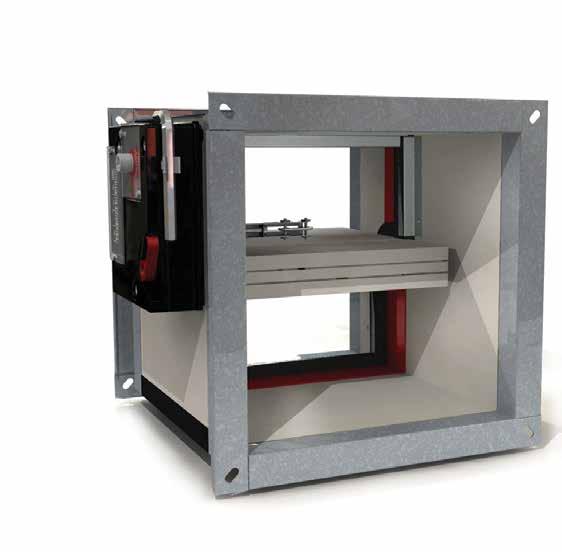

CU2. Čtyřhranná protipožární klapka.

Rozměr: px
Začít zobrazení ze stránky:

Download "CU2. Čtyřhranná protipožární klapka."

Transkript

1 Clapets coupe-feu et Volets de désenfumage D.A.S. Organisme Certificateur AFNOR Certification - CU2 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax: elektrodesign@elektrodesign.cz

2 Prohlášení o vlastnostech 2 PROHLÁŠENÍ O VLASTNOSTECH CU2 CE_DoP_Rf t_c2_cs C 01/ Unikátní identifikační kód výrobku: 2. Typ stavebního výrobku: CU2 3. Předpokládané použití stavebních výrobků: je použita k oddělení požárních úseků v systémech rozvodu tepla, větrání a klimatizace. 4. Jméno a kontaktní adresa výrobce: Rf Technologies NV, Lange Ambachtstraat 40, B 9860 Oosterzele Systém 1 5. Systém posuzování a ověřování stálosti vlastností stavebních výrobků: Notifikovaný certifikační otgán na kontrolu výroby BCCA s identifikačním číslem 0749 provedla stanovení typu produktu na základě typového testování (včetně kontroly vzorků), úvodní inspekci výrobního závodu a řízení výroby a trvalé kontroly, posouzení a vyhodnocení řízení výroby v systému 1 a vydala certifikát o stálosti vlastností(bc & BC ) 6. V případě prohlášení o vlastnostech týkajících se stavebního výrobku, na který se vztahuje harmonizovaná norma: 7. Vlastnosti uvedené v prohlášení podle EN 15650: (Odolnost proti požáru podle EN a klasifikace podle EN ) Základní charakteristika Vlastnosti Rozsah Typ Zeď Utěsnění Klasifikace Malta * EI 120 (ve i o) S (500 Pa) Skelná vata + potah 150 kg/m³ * EI 90 (ve i o) S (300 Pa) Zeď Pórobeton 100 mm Skelná vata 40 kg/m³ + krycí desky ** EI 90 (ve i o) S (500 Pa) Sádrokarton s kovovými nosníky GKB 100 mm Skelná vata + potah 150 kg/m³ * EI 60 (ve i o) S (300 Pa) Sádrokarton s kovovými nosníky GKF 100 mm Skelná vata + potah 150 kg/m³ * EI 90 (ve i o) S (300 Pa) Sádrový blok 70 mm Lepidlo ** EI 120 (ve i o) S (500 Pa) Sádrokartonová stěna 200x200 mm CU2 1200x800 mm Malta * EI 120 (ho i o) S (500 Pa) Skelná vata + potah 150 kg/m³ * EI 90 (ho i o) S (300 Pa) Podlaha Pórobeton 150 mm EI 60 (ve i o) S (500 Pa) E 120 (ve i o) S (500 Pa) Zeď Pórobeton 100 mm Malta * 200x200 mm CU2 1500x1000 mm Harmonizovaný standard EN :2010 Zeď Pórobeton 100 mm Malta * EI 90 (ve i o) S (300 Pa) Sádrokartonová EI 90 (ve i o) S (300 Pa) Sádrokarton s kovovými nosníky GKF 100 mm Skelná vata 40 kg/m³ + krycí desky ** stěna E 120 (ve i o) S (300 Pa) 200x200 mm CU2 1500x800 mm Podlaha Pórobeton 125 mm Malta * EI 120 (ho i o) S (300 Pa) ** Typ instalace: vestavěná, 0 /180 * Typ instalace: vestavěná, 0 /90 /180 /270 Splňuje Nominální aktivační podmínky/citlivost: - zatížení čidla - teplotní odezva čidla Splňuje Prodleva odezvy (doba reakce) podle EN : - doba uzavření CFTH 50 cyklů ; MANO 300 cyklů; B(L)F(T) cyklů Provozní spolehlivost podle EN : - cyklování Splňuje Stálost prodlevy odezvy podle EN : - zatížení čidla teplotní odezva čidla Splňuje Stálost provozní spolehlivosti podle EN 15650: - cyklus otevření a zavření Antikorozní ochrana podle EN : Splňuje Těsnost klapky podle EN 1751: třída B 8. Vlastnost výrobku uvedená v bodě 1 a 2 je ve shodě s vlastností uvedenou v bodě 7. Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost výrobce uvedeného v bodě 4. Podepsáno za výrobce a jeho jménem: Oosterzele, 06/01/2014 Barbara Willems, Technical Manager

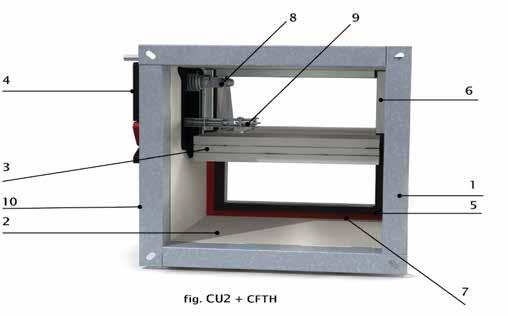

3 Obsah Prohlášení o vlastnostech... 2 Představení výrobku Rozsah průměrů...3 Rozměry Volitelné doplňky Typy přírub... 6 Pohonné mechanismy... 8 Skladování a manipulace Montáž Elektrická připojení...15 Rozšiřující sady...17 Osvědčení a zkušební protokoly Ovládání CU Údržba Vysvětlení zkratek...19 Technické údaje...20 Hmotnosti...22 Výběrový graf...25 Koeficient tlakové ztráty Výběrová data...29 Korekční faktor l Ukázka objednávky Představení výrobku Čtyřhranné protipožární klapky jsou dostupné i v těch největších rozměrech a včetně baterií splňují požadavky evropských norem až do rozměru 2450x1650 mm. Požární odolnost až 120 minut. Žáruvzdorné tělo klapky je vyrobeno z panelů neobsahujících azbest s odolností proti vlhkosti. Pro požární klapky CU2 je k dispozici mnoho volitelných doplňků, díky čemuž jsou univerzálním referenčním produktem na trhu. Požární klapka může být vybavena standardním mechanismem s tavným článkem až po motorový mechanismus. Zkoušeno podle evropské normy EN při 500 Pa Minimální tlaková ztráta Vzduchotěsnost podle evropské normy EN 1751 minimálně třída B (třída C na požádání pro Š>800 mm nebo V>600 mm) Vhodná pro montáž do pevné zdi/podlahy/stropy a flexibilní zdi (sádrokartony a sádrové bloky) Pohonný mechanismus zcela mimo zeď Snadná montáž Bez údržby Pro použití v interiéru 1. Napojovací příruba 2. Tělo z žáruvzdorného materiálu 3. List klapky 4. Pohonný mechanismus 5. Těsnění proti dýmu 6. Doraz listu 7. Zpěňující pásek 8. Převod se zajištěním (otevřeno/zavřeno) 9. Tavný článek 72 C 10. Identifikační štítek produktu Rozsah průměrů Minimální rozměry Maximální rozměry (**) Š x V [mm] 200 x 200(*) 1500 x 1000 (*) (*) Š/V po intervalech 50 mm, za příplatek jsou k dispozici i další rozměry mezi těmito intervaly (výšky mezi 275 a 299 mm nejsou k dispozici) (**) Š+V >2000 mm pouze se servomotorem BF(T) Š= šířka V= výška 3

4 Sestavy baterie CU2/B Sestava do baterie je složení maximálně 4 samostatných požárních klapek CU2. Sestava do baterie je ideální řešení pro instalace s velkými rozměry a nabízí požární odolnost až 120'. Vhodné pro montáž do pevných zdí s vodorovnou osou. Prezentace: počet klapek na šířku počet klapek na výšku CU2/B12 sestava do baterie Možnosti: B12, B21, B22 Jednotlivé klapky s rozměry max. 1200x800 mm. Určení rozměrů pro jednotlivé klapky B12, B21, B22: Xn: jmenovitá šířka potrubí Yn: jmenovitá výška potrubí B1,B2,...: šířka jednotlivé klapky H1,H2,...: výška jednotlivé klapky šířka Příklad B1= B2= Pro X násobek 100 mm Xn=2200 mm (Xn-100)/2 Xn/2 Pro X končící 50 Xn=2150 mm (Xn-50)/2 výška Příklad H1= H2= Pro Y násobek 100 mm Yn=1800 mm (Yn-100)/2 Yn/2 Pro Y končící 50 Yn=1750 mm (Yn-50)/2 Bateriové sestavy s rozměry X a Y nedělitelnými 50 nebo 100 jsou sestaveny z jednotlivých klapek s rozměry mimo standardní rozsah. Xn+50 Xn-6 H1 Yn-6 Yn+50 H2 B1 B2 4 obr. CU2/B

5 Příruby jednotlivých klapek: PG25 25 HnxBn Prodloužené tělo CU2L Klapka CU2L je klapka CU2 s prodlouženým tělem na každé straně. Použití: - list klapky nesmí přesahovat ani jednu ze stran těla - umožňuje snadné připojení v případě silných zdí - umožňuje instalaci mřížky přímo na tělo klapky Volitelné doplňky: - Ekvipotenciální připojení EQ - Inspekční dvířka UL L x + y X= (Hn/2) -274 Y= (Hn/2) -148 Rozšíření na protilehlé straně od mechanismu x nebo y>0 205+x 125+y x y (Hn-6) x (Bn-6) (Hn-6)x(Bn-6) 25 Napojení na potrubí s 20 a 30mm přírubami Připojení klapky/potrubí nebo pomocí šroubů Čtyři rohy rámu jsou opatřeny elipsovitými otvory Ø 8,5 x 16 mm. L obr. CU2L 5

6 Rozměry CU2 Vn 300 mm Vn < 300 mm y 240 x P P 45 (Šn-6)x(Vn-6) (Šn+24)x(Vn+24) Q Z H Q Z 400 W y = Vn/2-148mm Klapka přesahuje tělo od V n 300 mm P CFTH MANO(+ME) BLF(T) BF(T) CFTH MANO(+ME) BLF(T) BF(T) x = Vn/2-274mm Klapka přesahuje tělo od V n 550 mm Q Z Volitelné doplňky Inspekční dvířka UL: Inspekční dvířka slouží k vizuální kontrole polohy a stavu (např. znečištění) klapky. Inspekční dvířka jsou vždy osazena dvojitě, jedna na dolní straně a jedna na horní straně klapky (strana přístupu není před montáží známa). Ekvipotenciální EQ: Ekvipotenciální připojení je elektrický kabel, který svádí všechny vodivé části instalace, přerušené požární klapkou, na stejný potenciál, a tím obnovuje uzemnění. Typy přírub PG30 (standard) HnxBn (Hn-6)x(Bn-6) 33 Napojení na potrubí s 30mm přírubami Napojení klapky/potrubí: - pomocí násuvného profilu - nebo pomocí šroubů Čtyři rohy rámu jsou opatřeny elipsovitými otvory Ø 8,5 x 16 mm. 6

7 PG20 PG40 20 HnxBn (Hn-6)x(Bn-6) HnxBn (Hn-6)x(Bn-6) 43 Připojení k potrubím s přírubami 20 mm Elipsovité otvory Ø 6,5 x 16 mm PM Napojení na potrubí s 40mm přírubami Elipsovité otvory Ø 8,5 x 16 mm PP HnxBn (Hn-6)x(Bn-6) (Hn-6)x(Bn-6) L L-70 Napojení na potrubí pomocí vložky Ø 8,5 x 16 mm Bez napojení. Použito na přechodových klapkách. PG3V 400+x+y 33 (Hn-6)x(Bn-6) 33 Protáhlý rám, aby list nepřesahoval tělo. Napojení na potrubí s 30mm přírubami Čtyři rohy rámu jsou opatřeny elipsovitými otvory Ø 8,5 x 16 mm. Maximální prodloužení na 1 straně = 500 mm. Maximální prodloužení na obou stranách dohromady = 600 mm. Prodloužení po krocích 50 mm. PR PRJ ØDn-2 Kruhové napojení na čtyřhrannou klapku Kruhové napojení s pryžovým těsněním PPT H+31 Mřížka s ochrannou funkcí u koncových kusů potrubního systému nebo u přechodových klapek procházejících skrz zeď nebo podlahu B+31

8 Pohonné mechanismy 1. CFTH: pohonný mechanismus s tavným článkem Mechanismus CFTH automaticky odjistí list, jakmile teplota v potrubí překročí 72 C. Klapka se musí znovu natáhnout ručně. Standard: Tavný článek 72 C Možnost ručního odjištění Ruční natažení pomocí natahovacího klíče (otáčet po směru hodinových ručiček) IP42 Volitelné doplňky: FCU: Jednopólový spínač pozice Zavřeno FCU/DCU: Jednopólové spínače pozice Otevřeno/Zavřeno FCB/DCB: Dvoupólové spínače pozice Otevřeno/Zavřeno Natažení Ruční natažení: Použijte přiložený imbusový klíč a otáčejte doprava (2) Odjištění Ruční odjištění: Použijte odjišťovací tlačítko (1) Automatické odjištění: Jakmile se tavný článek roztaví při 72 C 2 Vstup kabelu 1 2. B(L)F(T): Pružinový servopohon (B(L)F) s termoelektrickou pojistkou (B(L)FT) BLF : pružinový servopohon pro Ø 400 mm BF : pružinový servopohon pro Ø > 400 mm BLFT : pružinový servopohon s termoelektrickou pojistkou pro Ø 400 mm BFT : pružinový servopohon s termoelektrickou pojistkou pro Ø > 400 mm Po připojení napájení servopohon otočí list klapky do pohotovostní polohy (otevřený). Přerušením napájení se díky napnuté pružině list uzavře (bezpečnostní poloha). Je-li motor vybaven termoelektrickou pojistkou B(L)FT, při dosažení teploty v potrubí 72 C tato termopojistka přeruší napájení a list klapky se uzavře. Standard: Termoelektrická pojistka 72 C pro B(L)FT Motorické otevření a natažení listu kapky Možnost ručního natažení pomocí přiloženého klíče (otáčením doprava) 24 V nebo 230 V Integrované spínače pozice Otevřeno/Zavřeno IP 54 Volitelné doplňky: SN2 dvoupólové spínače pozice Otevřeno/Zavřeno Komunikační konektor ST Modulace SR BKN pro sběrnicovou síť (pouze pro B(L)FT24) 8

9 Natažení Ruční natažení: 1. Pro ruční natažení použijte přiložený klíč a. BLF(T) -> otáčejte doprava b. BF(T) -> otáčejte doleva 2. K zablokování motoru otočte zpět o čtvrt otáčky Pozor inepoužívejte vrtačku ani elektrický šroubovák ipřestaňte, jakmile je motor plně natažen (konec rozsahu) Motorové natažení 1. Vypněte napájení na min. 10 s 2. Zapněte napájení ovladače (dodržujte předepsané napětí) na min. 75 s (BLF)/120 s (BF) 3. Natažení se zastaví automaticky: - když je dosaženo konce rozsahu (klapka otevřená); natažení klapky trvá cca 75 sekund - když je napájení přerušeno Odjištění Ruční odjištění: použijte přiložený klíč a.blf(t) -> otočte po směru hodinových ručiček o čtvrtinu otáčky b.bf(t) -> otočte proti směru hodinových ručiček o čtvrtinu otáčky Dálkově ovládané odjištění: přerušením napájení Automatické odjištění: Jakmile teplota překročí 72 C (typ B(L)FT) Pozor itermoelektrická pojistka nepřesune klapku do její bezpečnostní polohy (při překročení teploty 72 C), pokud motor nemá napájení. 9

10 3. MANO: Rozšířitelný - Automaticky / Dálkově ovládaný pohonný mechanismus s tavným článkem Pohonný mechanismus MANO automaticky odjistí list, pokud teplota v potrubí překročí 72 C. List může být také odjištěn vysláním elektrického impulsu (VD) nebo přerušením napájení (VM) magnetu. Ruční nebo (volitelně) motorové natažení (ME MANO). Standard: Tavný článek 72 C Možnost ručního odjištění Ruční natažení pomocí klíče 13 mm (otáčet po směru hodinových ručiček) IP42 Volitelné doplňky: Dálkové ovládání prostřednictvím magnetu s duálním napájením 24/48V Typ magnetů: - VD = přírodní magnet - VM = elektromagnet FDCU: Jednopólové spínače pozice Otevřeno/Zavřeno FDCB : Dvoupólové spínače pozice Otevřeno/Zavřeno ME: Motor natažení Natažení Ruční natažení (Standard MANO EVO): Otočte o 90 momentovým klíčem 13 mm (1) Motorové natažení (sada ME MANO) 1.Vypněte napájení na min. 10 sekund 2.Zapněte napájení ovladače na min. 30 sekund (dodržujte předepsané napětí a polaritu) 3.Natažení se zastaví automaticky po zjištění krouticího momentu >15 Nm i Vypněte napájení po natažení i Vypněte napájení nejméně na 15 s po každém cyklu natažení Odjištění Ruční odjištění (standardní MANO EVO): Použijte odjišťovací tlačítko (2) Dálkově ovládané odjištění (KIT VM/VD MAN EVO FDCU): Vysláním elektrického impulsu (VD) nebo přerušením napájení (VM) magnetu Automatické odjištění (standardní MANO EVO): Jakmile se tavný článek roztaví při 72 C 1 Vstup kabelu 2 10

11 Skladování a manipulace Požární klapka je bezpečnostní prvek, musí se s ním tedy zacházet a skladovat opatrně. Pozor: Zamezte jakémukoli poškození Zamezte styku s vodou Zamezte deformaci pouzdra během montáže a utěsňování Je doporučeno: zajistit vykládku v suchých prostorách nevystavovat silným nárazům netočit klapkou při přesunech nepoužívat klapku jako odkladovou plochu, pracovní stůl apod. neskladovat menší klapky uvnitř větších Montáž Klapku lze instalovat vodorovně nebo svisle (viz výjimky v PoV na str 2). Klapka musí být instalována v souladu se zkušebním protokolem. Zamezte konfliktu přilehlých potrubí. Třída vzduchotěsnosti bude zajištěna, pokud je klapka nainstalována v souladu s montážní příručkou.. Dodržujte bezpečnostní vzdálenosti s ohledem na ostatní konstrukční prvky: min. 75 min.75mm min.75 min.200 min TEST Čtyřhranná požární klapka CU2 se vždy zkouší ve standardizovaných nosných konstrukcích (pevná zeď/podlaha a sádrokartonová zeď) podle normy NBN EN : 1999 tabulka 3/4/5 Standardizované nosné konstrukce. Dosažené výsledky jsou platné pro podobné nosné konstrukce s požární odolností a/nebo tloušťkou a/nebo hustotou rovnou nebo větší než nosná konstrukce použitá při zkoušce. Příklady podobných nosných konstrukcí zeď z betonu 100 mm + hustota 2200 kg/m požární odolnost 120' podlaha z pórobetonu 150 mm + hustota 650 kg/ m3 + požární odolnost 120' flexibilní zdi: sádrokarton 400 s kovovými nosníky: 100 mm + požární 240 odolnost 60' zdivo z dutých nebo 1. plných cihel, železobetonu, pórobetonu, lehkého betonu,... + požární odolnost 120' betonové prvky, předpjatý beton,... + požární odolnost 120' kovové nosníky + desky Rf, několik vrstev sádrokartonu + požární odolnost 60' flexibilní zdi: sádrové bloky spojené lepidlem na bloky 70 mm + požární odolnost 120' 1. Montáž do pevné zdi a podlahy str.12 Hn+min Montáž do flexibilní zdi 100 str. 12 Bn+min mm: 1200x800:120 (500Pa) 125mm: 1500x800:120 (300Pa) 3. Montáž do zdi ze sádrových bloků str.13 bloky spojené maltou + požární odolnost 120' Hn+min.100 Bn+min.100 >70 4. Montáž do flexibilní /pevné zdi + basta str Montáž do pevné podlahy + basta str ! 11 90

12 CU2 Hn+min mm: 1200x800:120 (500Pa) 125mm: 1500x800:120 (300Pa) 100 Bn+min Montáž do pevné zdi a podlahy Klapka byla zkoušena v betonové zdi šíře 100 mm (požární odolnost 120') jakož i v podlaze z pórobetonu s tloušťkou 125 mm a mm (požární odolnost 120'). Viz Prohlášení 2. o vlastnostech str TEST! Lepidlo Malta! TEST! Hn+min.100 Hn+min.100 Bn+min.100 Bn+min mm: 1200x800:120 (500Pa) 125mm: 1500x800:120 (300Pa) >70 100! 2. Montáž 1. do flexibilní zdi sádrokartonová zeď s kovovými 2. svorníky 60 (500Pa) (300Pa) Klapka byla zkoušena v sádrokartonové zdi s kovovými nosníky s minimální požární odolností 60' a tloušťkou TEST! 100 mm. Viz Prohlášení o vlastnostech str. 2 Lepidlo Bn+200mm! TEST! Hn+min.100 Bn+min.100 Hn+100 > Hn+200mm Bn x12.5 / 1x23mm min 40kg/m 3 60 (500Pa) 90 (300Pa) min 40kg/m Bn+200mm TEST! Hn Hn+200mm Bn x12.5 / 1x23mm 1. min 40kg/m 3 1. min 40kg/m 3

13 Malta CU2 3. Montáž do zdi ze sádrových bloků Klapka byla zkoušena v sádrové zdi s kovovými nosníky s minimální požární odolností 120' a tloušťkou 70 mm. Viz Prohlášení o vlastnostech str TEST! Lepidlo 240! Hn+min.100 >70 Bn+min.100 Hn+600 Bn Montáž v pevné/flexibilní zdi - Utěsnění pomocí ohnivzdorných pevných panelů ze skelné vaty 60 (500Pa) 90 (300Pa) Klapka byla zkoušena v sádrokartonové zdi s kovovými nosníky s minimální požární odolností 60' a tloušťkou 100 mm. Viz Prohlášení o vlastnostech str. 2 Otvor kolem klapky je utěsněn pomocí 2 vrstev 50 mm silných ohnivzdorných panelů ze skelné vaty s protipožární jednostrannou povrchovou úpravou (typ Basta-B). Spoje těchto 2 vrstev musí být položeny přes sebe a okolo okrajů plně zatmeleny endotermickým tmelem (typ Basta-C) max.300 Hn+max.600 Bn+200mm max.300 TEST! 50 Hn Hn+200mm max.300 Bn+max.600 2x12.5 / 1x25mm Bn GKB 60 2x12.5 / 1x23mm GKF kg/m 3 min 1. 40kg/m 3 min 40kg/m 3 Basta B Basta C 1. min 40kg/m 3 100mm TEST! TEST! 2x50mm 2x60mm GKB 60 GKF 90 GKF 120 BE 13

14 5. Montáž v pevné podlaze - Utěsnění pomocí ohnivzdorných pevných panelů ze skelné vaty Hn+600 Bn+600 Klapka byla zkoušena v pórobetonové podlaze šíře 150 mm. Viz Prohlášení o vlastnostech str. 2 Otvor kolem klapky je utěsněn pomocí 2 vrstev 50 mm silných ohnivzdorných panelů ze skelné vaty s protipožární jednostrannou povrchovou úpravou (typ Basta-B). Spoje těchto 2 vrstev musí být položeny přes sebe a okolo okrajů plně zatmeleny endotermickým tmelem (typ Basta-C). 1. max max Hn+max.600 Bn+max Basta-C 150kg/m 3 Basta-B 50 mm max.300 max TEST! 2x50 mm Basta-C 6. Montáž do bateriové sestavy 1. Jednotlivá klapka CU2 2. Pěna EPDM 3. Spojovací prvek 4. Středová deska obr. CU2/B22 14

15 Elektrická připojení CFTH MANO (+ME) DCU FCU DCB FCB ME DCU FCU DCB FCB C NF NO C NF NO C NF NO C NF NO C NF NO C NF NO C NF NO C NF NO V DC 48 V DC /48 V DC +/- 10% 24/48 V AC +/- 10% Přívod napájení CFTH není k dispozici Napájení - motor/ magnet MANO Motor natažení (ME): 24 VDC/24 VAC/48 VDC/48 VAC Magnet: 24 VDC nebo 48 VDC Příkon není k dispozici není k dispozici Motor natažení (ME): 24 V P max = 20 W 48 V: P max = 40 W Magnet: VM: P nom = 1,5 W VD: P max = 3,5W Standard: 1 ma...6 A, DC 5 V...AC 250 V Polohové spínače Standard: 1 ma...1 A, DC 5 V...AC 48 V Provozní doba motor: není k dispozici vracení pružiny: 1 s motor: < 30 s vracení pružiny: 1 s Hladina hluku není k dispozici motor: max 50 db (A) Krytí IP 42 IP 42 Vysvětlení zkratek V AC= Střídavý proud V DC= Stejnosměrný proud P max = Maximální kapacita V= Volt W= Watt P nom = Jmenovitá kapacita 15

16 BLF(T) BF(T) ME FCU DCU <5 <80 ME FCU DCU <5 < C NF NO C NF NO - + C NF NO C NF NO 1 2 S1 S2 S3 S4 S5 S6 1 2 S1 S2 S3 S4 S5 S6 24 V AC 24 V DC 230 V AC 24 V AC 24 V DC 230 V AC Napájení BLF(T) Napájení BF(T) BLF(T)24: 24 V, AC / 24 V, DC BLF(T)230: 230 V, AC BF(T)24: 24 V AC / 24 V DC BF(T)230: 230 V, AC Příkon BLF(T)24: motor: 5W výdrž: 2,5W BF(T)24: motor: 7W výdrž: 2W BLF(T)230: motor: 6W výdrž: 3W BF(T)230: motor: 8,5W výdrž: 3W Polohové spínače Standard: 1 ma...3 A, DC 5 V...AC 250 V SN2: 1 ma...3 A, DC 5 V...AC 250 V Standard: 1 ma...3 A, DC 5 V...AC 250 V SN2: 1 ma...3 A, DC 5 V...AC 250 V Provozní doba motor: s vracení pružiny: 20 motor: 120 s vracení pružiny: 16 s Hladina hluku motor: max 45 db (A) motor: max 62 db (A) motor: max 45 db (A) motor: max 62 db (A) Krytí IP 54 IP 54 Vysvětlení zkratek V AC= Střídavý proud V DC= Stejnosměrný proud P max = Maximální kapacita V= Volt W= Watt P nom = Jmenovitá kapacita 16

17 Rozšiřující sady (nikoli NF) KITS CFTH Odblokovací mechanismus CFTH s FCU, ale bez FTH 72 KITS FDC CFTH 1 spínač pozice listu Otevřeno/Zavřeno FCU/DCU/FCB/DCB KITS FTH 72 Tavný článek FTH 72 C KITS MANO EVO Rozšířitelný pohonný mechanismus MANO s tavným článkem 72 C KITS FDCU MAN Jednopólové spínače pozice Otevřeno/Zavřeno FDCU KITS FDCB MAN Dvoupólové spínače pozice Otevřeno/Zavřeno FDCB KITS ME MANO Motor natažení ME 24 V 48 V KITS FT72 MANO EVO Tavný článek FTH 72 C 17

18 KITS MAN EVO VD24 FDCU KITS MAN EVO VD48 FDCU KITS MAN EVO VM24 FDCU KITS MAN EVO VM48 FDCU Magnet VD24/48, VM24/48 s FDCU KITS BLF 24 KITS BLF 230 KITS BLF 24-ST Servopohon Belimo BLF 24 V/230 V nebo BLF 24V s konektorem (ST), bez termoelektrické pojistky (T) KITS BLFT 24 KITS BLFT 230 KITS BLFT 24-ST Servopohon Belimo BLF 24 V/230 V nebo BLF 24 V s konektorem (ST) a termoelektrickou pojistkou (T) KITS SN2 BLF Dvoupólové spínače konce a začátku pozice listu FCB a DCB pro pohon BLF KITS BAE 72 Termoelektrická pojistka (T) Belimo 72 C pro servopohon B(L)FT 24 V nebo 230 V KITS BF 24 KITS BF 230 KITS BF 24-ST Servopohon Belimo BF 24V/230V nebo BF 24V s konektorem (ST), bez termoelektrické pojistky (T). KITS BFT 24 KITS BFT 230 KITS BFT 24-ST Servopohon BF 24V/230V nebo BF 24V s konektorem (ST) a termoelektrickou pojistkou (T) KITS SN2 BF Dvoupólové spínače konce a začátku rozsahu FCB a DCB pro servopohon BF 18

19 Osvědčení a zkušební protokoly Všechny naše klapky podstupují řadu zkoušek v oficiálních zkušebních ústavech. Protokoly o těchto zkouškách tvoří základ pro osvědčení našich klapek. Evropa : Klasifikační protokol podle EN 15650:2010 (schválení BC ) Německo : Zulassung : Z Francie : Osvědčení NF: 05/12 Švédsko : Osvědčení Sitac: 0548 Finsko : Osvědčení VKF: Seco : Všechny naše klapky jsou pravidelně kontrolovány externí třetí stranou podle evropských předpisů FPC (Factory Production Control) ISO : Certifikát: ISO 9001:2008 Údržba - Není nutná žádná zvláštní údržba - Naplánujte alespoň jednu provozní kontrolu ročně - Před spuštěním odstraňte prach a všechny ostatní částice - Dodržujte předpisy pro údržbu podle NF S a EN13306 Vysvětlení zkratek V AC= Střídavý proud V, DC= Stejnosměrný proud E.ALIM = Síla magnetu E.TELE = Síla motoru V= Volt W= Watt Auto = Automatický Télé = Dálkové ovládání P nom = Jmenovitá kapacita P max = Maximální kapacita S.L. = Volný průchod vzduchu v e = Klapka namontovaná přímo ve zdi h o = Klapka namontovaná přímo v podlaze / stropu i o =Náhodná požárová strana Pa= Pascal E= Integrita I= Tepelná izolace S= Únik kouře 19

20 Technické údaje Pohonný mechanismus CU2 CU2 CFTH CU2 MANO Popis Automatická čtyřhranná požární klapka Rozšířitelná - Automatická a dálkově ovládaná čtyřhranná klapka Certifikace Klasifikace Viz Prohlášení o vlastnostech str. 2 Volný průchod vzduchu SL (dm²) = [ (Lnom-36) x (Hnom 36) - 45 (Lnom - 36) ] Montáž Do podlahy / zdi Do podlahy / zdi Zkouška životnosti Po 150 cyklech zůstávají charakteristiky v deklarovaných mezních hodnotách Po 300 cyklech zůstávají charakteristiky v deklarovaných mezních hodnotách Bezpečnostní poloha Zavřená Zavřená Ovládání Automatické: Roztavením tavné pojistky při 72 C Automatické: Roztavením tavné pojistky při 72 C Dálkové ovládání: Vysláním elektrického impulsu (VD) nebo přerušením napájení (VM) magnetu Natažení Ruční Ruční Dálkově ovládané (ME) Odjištění Možnost odjištění za studena Možnost odjištění za studena Funkce Bez externí energie Bez externí energie Směr montáže Vodorovně nebo svisle Vodorovně nebo svisle Pohyb vzduchu Libovolný Libovolný Ze směru požáru Libovolný Libovolný Pracovní tlak Max 500 Pa Max 500 Pa Okolní teplota * Max 50 C Max 50 C Prostředí * Pro použití uvnitř Pro použití uvnitř Jmenovité napětí není k dispozici ME: AC 24 V, 50/60 Hz, DC 24 V Indikace polohy Mechanicky pomocí šipky volitelné: FCU/DCU/FCB/DCB Mechanicky pomocí šipky standard: FDCU volitelné: FDCB Krytí IP42 IP42 Údržba Bez údržby Bez údržby * Není součástí základních certifikovaných charakteristik označení NF 20 Označení NF zaručuje: - Splnění standardu NF S části 1 & 5: Systèmes de Sécurité Incendie Dispositifs Actionnés de Sécurité - Splnění národního standardu - Březen 22, 2004, 14. března 2011 změněna klasifikace požární odolnosti - Hodnoty charakteristik zmíněné v tomto dokumentu Organisme Certificateur: AFNOR Certification 11 Rue Francis de Pressensé F93571 La Plaine Saint-Denis Cedex Web: a Tel: +33 (0) Fax: +33 (0) certification@afnor.org

21 Pohonný mechanismus CU2 BLF(T) CU2 BF(T) Popis Dálkově ovládaná klapka s pružinovým ovladačem Dálkově ovládaná klapka s pružinovým ovladačem Certifikace Klasifikace Viz Prohlášení o vlastnostech str. 2 Volný průchod vzduchu SL (dm²) = [ (Lnom-36) x (Hnom 36) - 45 (Lnom - 36) ] Montáž Do podlahy / zdi Do podlahy / zdi Zkouška životnosti Po cyklech zůstávají charakteristiky v deklarovaných mezních hodnotách Po cyklech zůstávají charakteristiky v deklarovaných mezních hodnotách Bezpečnostní poloha Zavřená Zavřená Ovládání Automatické: (pouze verze BLFT) roztavením termoelektrické pojistky při 72 C. Dálkově ovládané: přerušením napájení Automatické: (pouze verze BFT) roztavením termoelektrické pojistky při 72 C. Dálkově ovládané: přerušením napájení Natažení Ruční Dálkově ovládané Ruční Dálkově ovládané Odjištění Možnost odjištění za studena Možnost odjištění za studena Funkce Bez externí energie Bez externí energie Směr montáže Vodorovně nebo svisle Vodorovně nebo svisle Pohyb vzduchu Libovolný Libovolný Ze směru požáru Libovolný Libovolný Pracovní tlak Max 500 Pa Max 500 Pa Okolní teplota * Max 50 C Max 50 C Prostředí * Pro použití uvnitř Pro použití uvnitř Jmenovité napětí Indikace polohy BLF(T)24: AC 24 V, 50/60 Hz, DC 24 V BLF(T) 230: AC 230 V, 50/60 Hz Mechanicky pomocí šipky standard: FDCU volitelné: SN2 Krytí IP54 IP54 Údržba Bez údržby Bez údržby BF(T)24: AC 24 V, 50/60 Hz, DC 24 V BF(T) 230: AC 230 V, 50/60 Hz Mechanicky pomocí šipky standard: FDCU volitelné: SN2 Označení NF zaručuje: - Splnění standardu NF S části 1 & 5: Systèmes de Sécurité Incendie Dispositifs Actionnés de Sécurité - Splnění národního standardu - Březen 22, 2004, 14. března 2011 změněna klasifikace požární odolnosti - Hodnoty charakteristik zmíněné v tomto dokumentu Organisme Certificateur: AFNOR Certification 11 Rue Francis de Pressensé F93571 La Plaine Saint-Denis Cedex Web: a Tel: +33 (0) Fax: +33 (0) certification@afnor.org 21

22 Hmotnosti Hmotnost CU2 + CFTH [kg] V/Š [mm] ,8 11,8 12,9 13,9 15,0 16,0 17,1 18,2 19,2 20,3 21, ,8 12,9 14,0 15,1 16,2 17,4 18,5 19,6 20,7 21,9 23, ,8 14,0 15,1 16,3 17,5 18,7 19,9 21,1 22,3 23,5 24, ,8 15,0 16,3 17,5 18,8 20,0 21,3 22,5 23,8 25,0 26, ,8 16,1 17,4 18,7 20,0 21,4 22,7 24,0 25,3 26,6 28, ,8 17,2 18,5 19,9 21,3 22,7 24,1 25,5 26,8 28,2 29, ,8 18,2 19,7 21,1 22,6 24,0 25,5 26,9 28,4 29,8 31, ,8 19,3 20,8 22,3 23,8 25,4 26,9 28,4 29,9 31,4 31, ,8 20,4 22,0 23,5 25,1 26,7 28,3 29,8 31,4 31,4 33, ,8 21,4 23,1 24,7 26,4 28,0 29,7 31,3 31,4 33,0 34, ,8 22,5 24,2 25,9 27,6 29,4 31,1 31,2 32,9 34,6 36, ,8 23,6 25,4 27,1 28,9 30,7 30,9 32,6 34,4 36,2 38, ,8 24,7 26,5 28,3 30,2 30,4 32,3 34,1 35,9 37,8 39, ,8 25,7 27,6 29,5 29,8 31,7 33,7 35,6 37,5 39,4 41, ,8 26,8 28,8 29,1 31,1 33,1 35,0 37,0 39,0 41,0 42, ,8 27,9 28,3 30,3 32,4 34,4 36,4 38,5 40,5 42,6 44, ,8 27,3 29,4 31,5 33,6 35,7 37,8 39,9 42,0 44,1 46,2 V/Š [mm] ,4 23,4 24,5 25,6 26,6 27,7 27,1 28,2 29,2 30,3 31, ,1 25,2 26,4 27,5 28,6 28,1 29,2 30,4 31,5 32,6 33, ,8 27,0 28,2 29,4 29,0 30,2 31,4 32,5 33,7 34,9 36, ,6 28,8 30,1 29,7 31,0 32,2 33,5 34,7 36,0 37,2 38, ,3 30,6 30,3 31,6 32,9 34,3 35,6 36,9 38,2 39,5 40, ,0 30,8 32,2 33,5 34,9 36,3 37,7 39,1 40,5 41,9 43, ,1 32,6 34,0 35,5 36,9 38,4 39,8 41,3 42,7 44,2 45, ,8 34,4 35,9 37,4 38,9 40,4 41,9 43,4 45,0 46,5 48, ,6 36,1 37,7 39,3 40,9 42,5 44,0 45,6 47,2 48,8 50, ,3 37,9 39,6 41,2 42,9 44,5 46,2 47,8 49,4 51,1 52, ,0 39,7 41,4 43,1 44,9 46,6 48,3 50,0 51,7 53,4 55, ,7 41,5 43,3 45,1 46,8 48,6 50,4 52,2 53,9 55,7 57, ,5 43,3 45,1 47,0 48,8 50,7 52,5 54,3 56,2 58, ,2 45,1 47,0 48,9 50,8 52,7 54,6 56,5 58, ,9 46,9 48,8 50,8 52,8 54,8 56,7 58, ,6 48,7 50,7 52,7 54,8 56,8 58, ,3 50,5 52,6 54,7 56,8 58,9 V/Š [mm] ,4 33,5 34,5 35,6 36, ,9 36,0 37,1 38,2 39, ,3 38,5 39,7 40,9 42, ,7 41,0 42,2 43,5 44, ,2 43,5 44,8 46,1 47, ,6 46,0 47,4 48,8 50, ,1 48,5 50,0 51,4 52, ,5 51,0 52,5 54, ,9 53,5 55, ,4 56, ,8

23 Hmotnost CU2 + MANO EVO (automatika) [kg] V/Š [mm] ,8 11,9 12,9 14,0 15,1 16,1 17,2 18,2 19,3 20,3 21, ,8 13,0 14,1 15,2 16,3 17,5 18,6 19,7 20,8 21,9 23, ,8 14,0 15,2 16,4 17,6 18,8 20,0 21,2 22,3 23,5 24, ,8 15,1 16,4 17,6 18,9 20,1 21,4 22,6 23,9 25,1 26, ,9 16,2 17,5 18,8 20,1 21,4 22,8 24,1 25,4 26,7 28, ,9 17,2 18,6 20,0 21,4 22,8 24,2 25,5 26,9 28,3 29, ,9 18,3 19,8 21,2 22,7 24,1 25,6 27,0 28,5 29,9 31, ,9 19,4 20,9 22,4 23,9 25,4 27,0 28,5 30,0 31,5 31, ,9 20,5 22,0 23,6 25,2 26,8 28,4 29,9 31,5 31,5 33, ,9 21,5 23,2 24,8 26,5 28,1 29,7 31,4 31,4 33,1 34, ,9 22,6 24,3 26,0 27,7 29,4 31,1 31,3 33,0 34,7 36, ,9 23,7 25,4 27,2 29,0 30,8 30,9 32,7 34,5 36,3 38, ,9 24,7 26,6 28,4 30,3 30,5 32,3 34,2 36,0 37,9 39, ,9 25,8 27,7 29,6 29,9 31,8 33,7 35,6 37,5 39,4 41, ,9 26,9 28,8 29,2 31,2 33,2 35,1 37,1 39,1 41,0 43, ,9 27,9 28,4 30,4 32,5 34,5 36,5 38,6 40,6 42,6 44, ,9 27,4 29,5 31,6 33,7 35,8 37,9 40,0 42,1 44,2 46,3 V/Š [mm] ,5 23,5 24,6 25,6 26,7 27,8 27,2 28,3 29,3 30,4 31, ,2 25,3 26,4 27,6 28,7 28,2 29,3 30,4 31,6 32,7 33, ,9 27,1 28,3 29,5 29,1 30,2 31,4 32,6 33,8 35,0 36, ,6 28,9 30,1 29,8 31,0 32,3 33,6 34,8 36,1 37,3 38, ,4 30,7 30,4 31,7 33,0 34,3 35,7 37,0 38,3 39,6 40, ,1 30,9 32,2 33,6 35,0 36,4 37,8 39,2 40,5 41,9 43, ,2 32,6 34,1 35,5 37,0 38,4 39,9 41,3 42,8 44,2 45, ,9 34,4 36,0 37,5 39,0 40,5 42,0 43,5 45,0 46,6 48, ,6 36,2 37,8 39,4 41,0 42,5 44,1 45,7 47,3 48,9 50, ,4 38,0 39,7 41,3 42,9 44,6 46,2 47,9 49,5 51,2 52, ,1 39,8 41,5 43,2 44,9 46,6 48,4 50,1 51,8 53,5 55, ,8 41,6 43,4 45,1 46,9 48,7 50,5 52,2 54,0 55,8 57, ,5 43,4 45,2 47,1 48,9 50,7 52,6 54,4 56,3 58, ,3 45,2 47,1 49,0 50,9 52,8 54,7 56,6 58, ,0 47,0 48,9 50,9 52,9 54,8 56,8 58, ,7 48,7 50,8 52,8 54,9 56,9 58, ,4 50,5 52,6 54,7 56,8 58,9 V/Š [mm] ,5 33,6 34,6 35,7 36, ,9 36,1 37,2 38,3 39, ,4 38,6 39,8 40,9 42, ,8 41,1 42,3 43,6 44, ,3 43,6 44,9 46,2 47, ,7 46,1 47,5 48,8 50, ,1 48,6 50,0 51,5 52, ,6 51,1 52,6 54, ,0 53,6 55, ,5 56, ,9 23

24 Hmotnost CU2 + B(L)FT [kg] V/Š [mm] ,5 12,6 13,6 14,7 15,7 16,8 17,9 18,9 20,0 21,0 22,1 23,1 24,2 25, ,5 13,6 14,8 15,9 17,0 18,1 19,3 20,4 21,5 22,6 23,7 24,9 26,0 27, ,5 14,7 15,9 17,1 18,3 19,5 20,7 21,8 23,0 24,2 25,4 26,6 27,8 29, ,5 15,8 17,0 18,3 19,5 20,8 22,0 23,3 24,6 25,8 27,1 28,3 29,6 30, ,5 16,9 18,2 19,5 20,8 22,1 23,4 24,8 26,1 27,4 28,7 30,0 31,4 33, ,5 17,9 19,3 20,7 22,1 23,5 24,8 26,2 27,6 29,0 30,4 31,8 33,5 34, ,5 19,0 20,4 21,9 23,3 24,8 26,2 27,7 29,1 30,6 32,0 33,8 35,3 36, ,5 20,1 21,6 23,1 24,6 26,1 27,6 29,1 30,7 32,2 34,0 35,6 37,1 38, ,6 21,1 22,7 24,3 25,9 27,5 29,0 30,6 32,2 34,1 35,7 37,3 38,9 40, ,6 22,2 23,8 25,5 27,1 28,8 30,4 32,1 34,1 35,7 37,4 39,0 40,7 42, ,6 23,3 25,0 26,7 28,4 30,1 31,8 33,9 35,6 37,3 39,0 40,7 42,4 44, ,6 24,3 26,1 27,9 29,7 31,4 33,6 35,4 37,1 38,9 40,7 42,5 44,2 46, ,6 25,4 27,3 29,1 30,9 33,1 35,0 36,8 38,7 40,5 42,3 44,2 46,0 47, ,6 26,5 28,4 30,3 32,6 34,5 36,4 38,3 40,2 42,1 44,0 45,9 47,8 49, ,6 27,6 29,5 31,9 33,8 35,8 37,8 39,7 41,7 43,7 45,7 47,6 49,6 51, ,6 28,6 31,0 33,1 35,1 37,1 39,2 41,2 43,2 45,3 47,3 49,3 51,4 53, ,6 30,1 32,2 34,3 36,4 38,5 40,6 42,7 44,8 46,9 49,0 51,1 53,2 55,3 V/Š [mm] ,3 27,4 28,4 29,8 30,9 32,0 33,0 34,1 35,1 36,2 37,2 38,3 39, ,2 29,4 30,8 32,0 33,1 34,2 35,3 36,5 37,6 38,7 39,8 40,9 42, ,2 31,7 32,9 34,1 35,3 36,5 37,6 38,8 40,0 41,2 42,4 43,6 44, ,4 33,7 34,9 36,2 37,4 38,7 39,9 41,2 42,5 43,7 45,0 46,2 47, ,4 35,7 37,0 38,3 39,6 40,9 42,3 43,6 44,9 46,2 47,5 48,9 50, ,3 37,7 39,0 40,4 41,8 43,2 44,6 46,0 47,3 48,7 50,1 51,5 52, ,2 39,6 41,1 42,5 44,0 45,4 46,9 48,3 49,8 51,2 52,7 54,1 55, ,1 41,6 43,1 44,6 46,2 47,7 49,2 50,7 52,2 53,7 55,2 56,8 58, ,0 43,6 45,2 46,8 48,3 49,9 51,5 53,1 54,7 56,2 57,8 59,4 61, ,9 45,6 47,2 48,9 50,5 52,2 53,8 55,5 57,1 58,7 60,4 62,0 63, ,9 47,6 49,3 51,0 52,7 54,4 56,1 57,8 59,5 61,3 63,0 64,7 66, ,8 49,6 51,3 53,1 54,9 56,7 58,4 60,2 62,0 63,8 65,5 67,3 69, ,7 51,5 53,4 55,2 57,1 58,9 60,7 62,6 64,4 66,3 68,1 69,9 71, ,6 53,5 55,4 57,3 59,2 61,1 63,1 65,0 66,9 68,8 70,7 72,6 74, ,5 55,5 57,5 59,4 61,4 63,4 65,4 67,3 69,3 71,3 73,2 75,2 77, ,5 57,5 59,5 61,6 63,6 65,6 67,7 69,7 71,7 73,8 75,8 77,9 79, ,4 59,5 61,6 63,7 65,8 67,9 70,0 72,1 74,2 76,3 78,4 80,5 82,6 24

25 Výběrový graf v [m/s] H n [mm] p[pa] B n [mm] H n [mm] v[m/s] L WA [db(a)] B n [mm] p = v² x 0,6 x ζ v = q A q = Proudění vzduchu v potrubí [m³/h] p = Statická tlaková ztráta [Pa] ζ = Koeficient tlakové ztráty zeta [-] A = vnitřní plocha potrubí [m²] v = Rychlost proudění vzduchu v potrubí [m/s] L WA = Vážená hladina akustického výkonu V n / Š n = Jmenovitý rozměr vxš klapky Podrobný příklad: Data: Vn = 550mm Šn = 500mm v = 9 m/s Vyžadováno: p = ca. 9 Pa Výběrový graf L WA = ca. 60 db(a) Výpočet: p = (9m/s)² x 0,6 x 0,2 = 9,72 Pa 25

26 Koeficient tlakové ztráty ζ [-] V/Š [mm] ,42 2,92 2,64 2,46 2,34 2,25 2,18 2,12 2,07 2,04 2,01 1,98 1,96 1, ,91 1,58 1,39 1,27 1,19 1,13 1,08 1,05 1,02 0,99 0,97 0,96 0,94 0, ,31 1,05 0,91 0,82 0,75 0,71 0,67 0,65 0,62 0,61 0,59 0,58 0,57 0, ,01 0,79 0,66 0,59 0,54 0,50 0,47 0,45 0,43 0,42 0,41 0,40 0,39 0, ,82 0,63 0,52 0,46 0,41 0,38 0,36 0,34 0,32 0,31 0,30 0,29 0,29 0, ,70 0,53 0,43 0,37 0,33 0,31 0,28 0,27 0,26 0,24 0,24 0,23 0,22 0, ,62 0,46 0,37 0,32 0,28 0,25 0,24 0,22 0,21 0,20 0,19 0,18 0,18 0, ,56 0,41 0,32 0,27 0,24 0,22 0,20 0,19 0,18 0,17 0,16 0,15 0,15 0, ,51 0,37 0,29 0,24 0,21 0,19 0,17 0,16 0,15 0,14 0,14 0,13 0,13 0, ,47 0,34 0,26 0,22 0,19 0,17 0,15 0,14 0,13 0,13 0,12 0,11 0,11 0, ,44 0,31 0,24 0,20 0,17 0,15 0,14 0,13 0,12 0,11 0,11 0,10 0,10 0, ,42 0,29 0,23 0,18 0,16 0,14 0,13 0,12 0,11 0,10 0,10 0,09 0,09 0, ,40 0,28 0,21 0,17 0,15 0,13 0,12 0,11 0,10 0,09 0,09 0,08 0,08 0, ,38 0,26 0,20 0,16 0,14 0,12 0,11 0,10 0,09 0,08 0,08 0,08 0,07 0, ,37 0,25 0,19 0,15 0,13 0,11 0,10 0,09 0,08 0,08 0,07 0,07 0,07 0, ,36 0,24 0,18 0,14 0,12 0,11 0,09 0,08 0,08 0,07 0,07 0,06 0,06 0, ,34 0,23 0,17 0,14 0,12 0,10 0,09 0,08 0,07 0,07 0,06 0,06 0,06 0,05 V/Š [mm] ,92 1,90 1,89 1,88 1,86 1,85 1,84 1,84 1,83 1,82 1,81 1,81 1, ,92 0,91 0,90 0,89 0,88 0,88 0,87 0,87 0,86 0,86 0,85 0,85 0, ,55 0,54 0,54 0,53 0,53 0,52 0,52 0,51 0,51 0,51 0,50 0,50 0, ,37 0,37 0,36 0,36 0,35 0,35 0,35 0,34 0,34 0,34 0,33 0,33 0, ,27 0,27 0,26 0,26 0,26 0,25 0,25 0,25 0,25 0,24 0,24 0,24 0, ,21 0,21 0,20 0,20 0,20 0,19 0,19 0,19 0,19 0,19 0,18 0,18 0, ,17 0,17 0,16 0,16 0,16 0,15 0,15 0,15 0,15 0,15 0,15 0,14 0, ,14 0,14 0,13 0,13 0,13 0,13 0,13 0,12 0,12 0,12 0,12 0,12 0, ,12 0,12 0,11 0,11 0,11 0,11 0,11 0,10 0,10 0,10 0,10 0,10 0, ,10 0,10 0,10 0,10 0,09 0,09 0,09 0,09 0,09 0,09 0,08 0,08 0, ,09 0,09 0,09 0,08 0,08 0,08 0,08 0,08 0,08 0,07 0,07 0,07 0, ,08 0,08 0,08 0,07 0,07 0,07 0,07 0,07 0,07 0,07 0,06 0,06 0, ,07 0,07 0,07 0,07 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0, ,07 0,06 0,06 0,06 0,06 0,06 0,06 0,05 0,05 0,05 0,05 0,05 0, ,06 0,06 0,06 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0, ,06 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,04 0,04 0,04 0,04 0, ,05 0,05 0,05 0,05 0,04 0,04 0,04 0,04 0,04 0,04 0,04 0,04 0,04 26

27 Podrobný příklad výpočtu tlakové ztráty p s rychlostí vzduchu v = 4m/s V/Š [mm] ,83 28,03 25,34 23,62 22,46 21,60 20,93 20,35 19,87 19,58 19,30 19,01 18,82 18, ,34 15,17 13,34 12,19 11,42 10,85 10,37 10,08 9,79 9,50 9,31 9,22 9,02 8, ,58 10,08 8,74 7,87 7,20 6,82 6,43 6,24 5,95 5,86 5,66 5,57 5,47 5, ,70 7,58 6,34 5,66 5,18 4,80 4,51 4,32 4,13 4,03 3,94 3,84 3,74 3, ,87 6,05 4,99 4,42 3,94 3,65 3,46 3,26 3,07 2,98 2,88 2,78 2,78 2, ,72 5,09 4,13 3,55 3,17 2,98 2,69 2,59 2,50 2,30 2,30 2,21 2,11 2, ,95 4,42 3,55 3,07 2,69 2,40 2,30 2,11 2,02 1,92 1,82 1,73 1,73 1, ,38 3,94 3,07 2,59 2,30 2,11 1,92 1,82 1,73 1,63 1,54 1,44 1,44 1, ,90 3,55 2,78 2,30 2,02 1,82 1,63 1,54 1,44 1,34 1,34 1,25 1,25 1, ,51 3,26 2,50 2,11 1,82 1,63 1,44 1,34 1,25 1,25 1,15 1,06 1,06 1, ,22 2,98 2,30 1,92 1,63 1,44 1,34 1,25 1,15 1,06 1,06 0,96 0,96 0, ,03 2,78 2,21 1,73 1,54 1,34 1,25 1,15 1,06 0,96 0,96 0,86 0,86 0, ,84 2,69 2,02 1,63 1,44 1,25 1,15 1,06 0,96 0,86 0,86 0,77 0,77 0, ,65 2,50 1,92 1,54 1,34 1,15 1,06 0,96 0,86 0,77 0,77 0,77 0,67 0, ,55 2,40 1,82 1,44 1,25 1,06 0,96 0,86 0,77 0,77 0,67 0,67 0,67 0, ,46 2,30 1,73 1,34 1,15 1,06 0,86 0,77 0,77 0,67 0,67 0,58 0,58 0, ,26 2,21 1,63 1,34 1,15 0,96 0,86 0,77 0,67 0,67 0,58 0,58 0,58 0,48 V/Š [mm] ,43 18,24 18,14 18,05 17,86 17,76 17,66 17,66 17,57 17,47 17,38 17,38 17, ,83 8,74 8,64 8,54 8,45 8,45 8,35 8,35 8,26 8,26 8,16 8,16 8, ,28 5,18 5,18 5,09 5,09 4,99 4,99 4,90 4,90 4,90 4,80 4,80 4, ,55 3,55 3,46 3,46 3,36 3,36 3,36 3,26 3,26 3,26 3,17 3,17 3, ,59 2,59 2,50 2,50 2,50 2,40 2,40 2,40 2,40 2,30 2,30 2,30 2, ,02 2,02 1,92 1,92 1,92 1,82 1,82 1,82 1,82 1,82 1,73 1,73 1, ,63 1,63 1,54 1,54 1,54 1,44 1,44 1,44 1,44 1,44 1,44 1,34 1, ,34 1,34 1,25 1,25 1,25 1,25 1,25 1,15 1,15 1,15 1,15 1,15 1, ,15 1,15 1,06 1,06 1,06 1,06 1,06 0,96 0,96 0,96 0,96 0,96 0, ,96 0,96 0,96 0,96 0,86 0,86 0,86 0,86 0,86 0,86 0,77 0,77 0, ,86 0,86 0,86 0,77 0,77 0,77 0,77 0,77 0,77 0,67 0,67 0,67 0, ,77 0,77 0,77 0,67 0,67 0,67 0,67 0,67 0,67 0,67 0,58 0,58 0, ,67 0,67 0,67 0,67 0,58 0,58 0,58 0,58 0,58 0,58 0,58 0,58 0, ,67 0,58 0,58 0,58 0,58 0,58 0,58 0,48 0,48 0,48 0,48 0,48 0, ,58 0,58 0,58 0,48 0,48 0,48 0,48 0,48 0,48 0,48 0,48 0,48 0, ,58 0,48 0,48 0,48 0,48 0,48 0,48 0,48 0,38 0,38 0,38 0,38 0, ,48 0,48 0,48 0,48 0,38 0,38 0,38 0,38 0,38 0,38 0,38 0,38 0,38 27

28 Podrobný příklad výpočtu tlakové ztráty p s rychlostí vzduchu v = 7m/s V/Š [mm] ,55 85,85 77,62 72,32 68,80 66,15 64,09 62,33 60,86 59,98 59,09 58,21 57,62 57, ,15 46,45 40,87 37,34 34,99 33,22 31,75 30,87 29,99 29,11 28,52 28,22 27,64 27, ,51 30,87 26,75 24,11 22,05 20,87 19,70 19,11 18,23 17,93 17,35 17,05 16,76 16, ,69 23,23 19,40 17,35 15,88 14,70 13,82 13,23 12,64 12,35 12,05 11,76 11,47 11, ,11 18,52 15,29 13,52 12,05 11,17 10,58 10,00 9,41 9,11 8,82 8,53 8,53 8, ,58 15,58 12,64 10,88 9,70 9,11 8,23 7,94 7,64 7,06 7,06 6,76 6,47 6, ,23 13,52 10,88 9,41 8,23 7,35 7,06 6,47 6,17 5,88 5,59 5,29 5,29 5, ,46 12,05 9,41 7,94 7,06 6,47 5,88 5,59 5,29 5,00 4,70 4,41 4,41 4, ,99 10,88 8,53 7,06 6,17 5,59 5,00 4,70 4,41 4,12 4,12 3,82 3,82 3, ,82 10,00 7,64 6,47 5,59 5,00 4,41 4,12 3,82 3,82 3,53 3,23 3,23 3, ,94 9,11 7,06 5,88 5,00 4,41 4,12 3,82 3,53 3,23 3,23 2,94 2,94 2, ,35 8,53 6,76 5,29 4,70 4,12 3,82 3,53 3,23 2,94 2,94 2,65 2,65 2, ,76 8,23 6,17 5,00 4,41 3,82 3,53 3,23 2,94 2,65 2,65 2,35 2,35 2, ,17 7,64 5,88 4,70 4,12 3,53 3,23 2,94 2,65 2,35 2,35 2,35 2,06 2, ,88 7,35 5,59 4,41 3,82 3,23 2,94 2,65 2,35 2,35 2,06 2,06 2,06 1, ,58 7,06 5,29 4,12 3,53 3,23 2,65 2,35 2,35 2,06 2,06 1,76 1,76 1, ,00 6,76 5,00 4,12 3,53 2,94 2,65 2,35 2,06 2,06 1,76 1,76 1,76 1,47 H/W [mm] ,45 55,86 55,57 55,27 54,68 54,39 54,10 54,10 53,80 53,51 53,21 53,21 52, ,05 26,75 26,46 26,17 25,87 25,87 25,58 25,58 25,28 25,28 24,99 24,99 24, ,17 15,88 15,88 15,58 15,58 15,29 15,29 14,99 14,99 14,99 14,70 14,70 14, ,88 10,88 10,58 10,58 10,29 10,29 10,29 10,00 10,00 10,00 9,70 9,70 9, ,94 7,94 7,64 7,64 7,64 7,35 7,35 7,35 7,35 7,06 7,06 7,06 7, ,17 6,17 5,88 5,88 5,88 5,59 5,59 5,59 5,59 5,59 5,29 5,29 5, ,00 5,00 4,70 4,70 4,70 4,41 4,41 4,41 4,41 4,41 4,41 4,12 4, ,12 4,12 3,82 3,82 3,82 3,82 3,82 3,53 3,53 3,53 3,53 3,53 3, ,53 3,53 3,23 3,23 3,23 3,23 3,23 2,94 2,94 2,94 2,94 2,94 2, ,94 2,94 2,94 2,94 2,65 2,65 2,65 2,65 2,65 2,65 2,35 2,35 2, ,65 2,65 2,65 2,35 2,35 2,35 2,35 2,35 2,35 2,06 2,06 2,06 2, ,35 2,35 2,35 2,06 2,06 2,06 2,06 2,06 2,06 2,06 1,76 1,76 1, ,06 2,06 2,06 2,06 1,76 1,76 1,76 1,76 1,76 1,76 1,76 1,76 1, ,06 1,76 1,76 1,76 1,76 1,76 1,76 1,47 1,47 1,47 1,47 1,47 1, ,76 1,76 1,76 1,47 1,47 1,47 1,47 1,47 1,47 1,47 1,47 1,47 1, ,76 1,47 1,47 1,47 1,47 1,47 1,47 1,47 1,18 1,18 1,18 1,18 1, ,47 1,47 1,47 1,47 1,18 1,18 1,18 1,18 1,18 1,18 1,18 1,18 1,18 28

29 Výběrová data CU2 Vážená hladina akustického výkonu L WA 45 db(a) v potrubí V/Š [mm] ,020 0,025 0,031 0,037 0,043 0,049 0,055 0,061 0,067 0,073 0,079 0,085 0,091 0,097 Sn [m²] ,85 53,80 55,08 55,99 56,67 57,20 57,62 57,96 58,24 58,48 58,69 58,87 59,02 59,16 Sn [%] Q [m³/h] p [Pa] 0,028 0,036 0,045 0,053 0,062 0,070 0,078 0,087 0,095 0,104 0,112 0,121 0,129 0,138 Sn [m²] ,55 60,75 62,19 63,22 63,99 64,58 65,06 65,44 65,76 66,04 66,27 66,47 66,65 66,80 Sn [%] Q [m³/h] p [Pa] 0,036 0,047 0,058 0,069 0,080 0,091 0,102 0,113 0,124 0,134 0,145 0,156 0,167 0,178 Sn [m²] ,97 65,33 66,89 67,99 68,82 69,46 69,97 70,38 70,73 71,02 71,27 71,49 71,68 71,84 Sn [%] Q [m³/h] p [Pa] 0,044 0,058 0,071 0,084 0,098 0,111 0,125 0,138 0,152 0,165 0,179 0,192 0,206 0,219 Sn [m²] ,11 68,58 70,22 71,38 72,24 72,91 73,45 73,89 74,25 74,55 74,82 75,04 75,24 75,42 Sn [%] Q [m³/h] p [Pa] 0,052 0,068 0,084 0,100 0,116 0,132 0,148 0,164 0,180 0,196 0,212 0,228 0,244 0,260 Sn [m²] ,44 71,01 72,70 73,90 74,80 75,49 76,05 76,50 76,88 77,19 77,46 77,70 77,91 78,09 Sn [%] Q [m³/h] p [Pa] 0,061 0,079 0,097 0,116 0,134 0,153 0,171 0,190 0,208 0,227 0,245 0,263 0,282 0,300 Sn [m²] ,26 72,89 74,63 75,86 76,78 77,49 78,06 78,52 78,91 79,24 79,52 79,76 79,97 80,15 Sn [%] Q [m³/h] p [Pa] 0,069 0,090 0,111 0,132 0,153 0,173 0,194 0,215 0,236 0,257 0,278 0,299 0,320 0,341 Sn [m²] ,70 74,39 76,16 77,42 78,36 79,09 79,67 80,14 80,53 80,87 81,15 81,40 81,61 81,80 Sn [%] Q [m³/h] p [Pa] 0,077 0,100 0,124 0,147 0,171 0,194 0,218 0,241 0,265 0,288 0,311 0,335 0,358 0,382 Sn [m²] ,88 75,61 77,42 78,69 79,65 80,39 80,98 81,46 81,86 82,20 82,49 82,74 82,96 83,15 Sn [%] Q [m³/h] p [Pa] 0,085 0,111 0,137 0,163 0,189 0,215 0,241 0,267 0,293 0,319 0,345 0,371 0,397 0,422 Sn [m²] ,86 76,63 78,46 79,75 80,72 81,47 82,07 82,56 82,96 83,30 83,60 83,85 84,07 84,27 Sn [%] Q [m³/h] p [Pa] 0,093 0,122 0,150 0,179 0,207 0,236 0,264 0,292 0,321 0,349 0,378 0,406 0,435 0,463 Sn [m²] ,69 77,49 79,34 80,65 81,63 82,38 82,99 83,48 83,89 84,24 84,53 84,79 85,02 85,21 Sn [%] Q [m³/h] p [Pa] 0,102 0,132 0,163 0,194 0,225 0,256 0,287 0,318 0,349 0,380 0,411 0,442 0,473 0,504 Sn [m²] ,40 78,23 80,09 81,41 82,40 83,17 83,78 84,27 84,69 85,04 85,34 85,60 85,82 86,02 Sn [%] Q [m³/h] p [Pa] 0,110 0,143 0,177 0,210 0,244 0,277 0,310 0,344 0,377 0,411 0,444 0,478 0,511 0,545 Sn [m²] ,01 78,86 80,74 82,08 83,07 83,84 84,46 84,96 85,38 85,73 86,03 86,29 86,52 86,72 Sn [%] Q [m³/h] p [Pa] 0,118 0,154 0,190 0,226 0,262 0,298 0,334 0,370 0,406 0,441 0,477 0,513 0,549 0,585 Sn [m²] ,55 79,42 81,31 82,66 83,66 84,44 85,05 85,56 85,98 86,34 86,64 86,90 87,13 87,34 Sn [%] Q [m³/h] p [Pa] 0,126 0,165 0,203 0,241 0,280 0,318 0,357 0,395 0,434 0,472 0,511 0,549 0,588 0,626 Sn [m²] ,02 79,91 81,82 83,17 84,18 84,96 85,58 86,09 86,51 86,87 87,18 87,44 87,67 87,88 Sn [%] Q [m³/h] p [Pa] 0,134 0,175 0,216 0,257 0,298 0,339 0,380 0,421 0,462 0,503 0,544 0,585 0,626 0,667 Sn [m²] ,44 80,35 82,26 83,62 84,64 85,42 86,05 86,56 86,98 87,34 87,65 87,92 88,15 88,35 Sn [%] Q [m³/h] p [Pa] 0,143 0,186 0,229 0,273 0,316 0,360 0,403 0,447 0,490 0,534 0,577 0,620 0,664 0,707 Sn [m²] ,82 80,74 82,66 84,03 85,05 85,84 86,46 86,98 87,41 87,77 88,08 88,34 88,58 88,78 Sn [%] Q [m³/h] p [Pa] 0,151 0,197 0,243 0,289 0,335 0,380 0,426 0,472 0,518 0,564 0,610 0,656 0,702 0,748 Sn [m²] ,16 81,09 83,02 84,39 85,42 86,21 86,84 87,36 87,79 88,15 88,46 88,73 88,96 89,17 Sn [%] Q [m³/h] p [Pa] Sn = Volný průchod vzduchu Q = Průtok vzduchu p= Tlaková ztráta Každý průtok vzduchu, který je menší než výše zmíněná maximální hodnota, bude splňovat váženou hladinu akustického výkonu A 45 db(a) pro příslušný rozměr. 29

30 V/Š [mm] ,103 0,109 0,115 0,121 0,127 0,133 0,139 0,144 0,150 0,156 0,162 0,168 0,174 Sn [m²] ,28 59,39 59,49 59,58 59,66 59,73 59,80 59,86 59,92 59,97 60,02 60,07 60,11 Sn [%] Q [m³/h] p [Pa] 0,146 0,154 0,163 0,171 0,180 0,188 0,197 0,205 0,214 0,222 0,231 0,239 0,247 Sn [m²] ,94 67,06 67,17 67,27 67,36 67,45 67,52 67,59 67,66 67,72 67,77 67,82 67,87 Sn [%] Q [m³/h] p [Pa] 0,189 0,200 0,211 0,222 0,233 0,244 0,255 0,266 0,277 0,288 0,299 0,310 0,321 Sn [m²] ,99 72,12 72,24 72,35 72,45 72,54 72,62 72,69 72,76 72,83 72,89 72,94 72,99 Sn [%] Q [m³/h] p [Pa] 0,232 0,246 0,259 0,273 0,286 0,300 0,313 0,327 0,340 0,353 0,367 0,380 0,394 Sn [m²] ,57 75,71 75,84 75,95 76,05 76,15 76,23 76,31 76,38 76,45 76,51 76,57 76,63 Sn [%] Q [m³/h] p [Pa] 0,276 0,292 0,308 0,323 0,339 0,355 0,371 0,387 0,403 0,419 0,435 0,451 0,467 Sn [m²] ,25 78,39 78,52 78,64 78,74 78,84 78,93 79,01 79,09 79,16 79,22 79,28 79,34 Sn [%] Q [m³/h] p [Pa] 0,319 0,337 0,356 0,374 0,393 0,411 0,430 0,448 0,466 0,485 0,503 0,522 0,540 Sn [m²] ,32 80,47 80,60 80,72 80,83 80,93 81,02 81,10 81,18 81,25 81,32 81,38 81,44 Sn [%] Q [m³/h] p [Pa] 0,362 0,383 0,404 0,425 0,446 0,467 0,488 0,509 0,530 0,551 0,572 0,592 0,613 Sn [m²] ,97 82,12 82,26 82,38 82,49 82,59 82,69 82,77 82,85 82,92 82,99 83,06 83,11 Sn [%] Q [m³/h] p [Pa] 0,405 0,429 0,452 0,476 0,499 0,522 0,546 0,569 0,593 0,616 0,640 0,663 0,687 Sn [m²] ,32 83,47 83,61 83,74 83,85 83,95 84,05 84,13 84,21 84,29 84,36 84,42 84,48 Sn [%] Q [m³/h] p [Pa] 0,448 0,474 0,500 0,526 0,552 0,578 0,604 0,630 0,656 0,682 0,708 0,734 0,760 Sn [m²] ,44 84,60 84,74 84,86 84,98 85,08 85,18 85,27 85,35 85,42 85,49 85,56 85,62 Sn [%] Q [m³/h] p [Pa] 0,492 0,520 0,549 0,577 0,605 0,634 0,662 0,691 0,719 0,748 0,776 0,805 0,833 Sn [m²] ,39 85,55 85,69 85,82 85,93 86,04 86,13 86,22 86,31 86,38 86,45 86,52 86,58 Sn [%] Q [m³/h] p [Pa] 0,535 0,566 0,597 0,628 0,659 0,690 0,721 0,751 0,782 0,813 0,844 0,875 0,906 Sn [m²] ,20 86,36 86,50 86,63 86,75 86,85 86,95 87,04 87,13 87,20 87,27 87,34 87,40 Sn [%] Q [m³/h] 0,578 0,611 0,645 0,678 0,712 0,745 0,779 0,812 0,846 0,879 0,913 0,946 0,979 Sn [m²] ,90 87,06 87,21 87,34 87,45 87,56 87,66 87,75 87,83 87,91 87,98 88,05 88,11 Sn [%] Q [m³/h] 0,621 0,657 0,693 0,729 0,765 0,801 0,837 0,873 0,909 0,945 0,981 1,017 1,053 Sn [m²] ,52 87,68 87,82 87,95 88,07 88,18 88,28 88,37 88,45 88,53 88,61 88,67 88,74 Sn [%] Q [m³/h] 0,664 0,703 0,741 0,780 0,818 0,857 0,895 0,934 0,972 1,010 1,049 1,087 1,126 Sn [m²] ,06 88,22 88,36 88,50 88,62 88,72 88,82 88,92 89,00 89,08 89,15 89,22 89,28 Sn [%] Q [m³/h] 0,708 0,749 0,790 0,830 0,871 0,912 0,953 0,994 1,035 1,076 1,117 1,158 1,199 Sn [m²] ,54 88,70 88,85 88,98 89,10 89,21 89,31 89,40 89,49 89,57 89,64 89,71 89,77 Sn [%] Q [m³/h] 0,751 0,794 0,838 0,881 0,925 0,968 1,012 1,055 1,098 1,142 1,185 1,229 1,272 Sn [m²] ,97 89,13 89,28 89,41 89,53 89,64 89,74 89,84 89,92 90,00 90,07 90,14 90,21 Sn [%] Q [m³/h] 0,794 0,840 0,886 0,932 0,978 1,024 1,070 1,116 1,162 1,208 1,254 1,299 1,345 Sn [m²] ,35 89,52 89,66 89,80 89,92 90,03 90,13 90,23 90,31 90,39 90,47 90,53 90,60 Sn [%] Q [m³/h] 30 Sn = Volný průchod vzduchu Q = Průtok vzduchu p= Tlaková ztráta p [Pa] Každý průtok vzduchu, který je menší než výše zmíněná maximální hodnota, bude splňovat váženou hladinu akustického výkonu A 45 db(a) pro příslušný rozměr.
