12.1.a Rozvoj technologií a využití Městského kamerového dohlížecího systému (MKDS) Integrace v rámci regionu - studie proveditelnosti 2017

Transkript

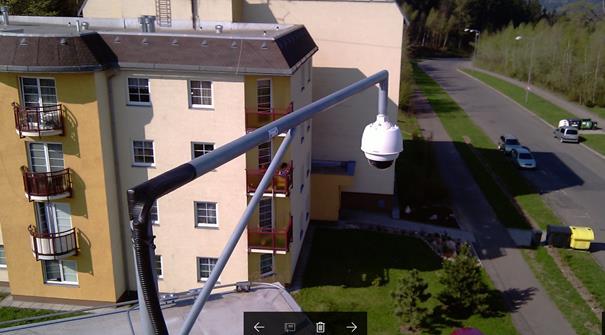

1 12.1.a Rozvoj technologií a využití Městského kamerového dohlížecího systému (MKDS) Integrace v rámci regionu - studie proveditelnosti 2017 Stávající stav popis6468 Kamery, přenosy videosignálů Stávající Městský kamerový systém Jablonec nad Nisou je sestaven z moderních zobrazovacích prvků, otočných kamer s motorzoom objektivy. Kamery jsou v rozlišení PAL (analog) a FullHD (IP provedení s 2MPix rozlišením). Původní kamery v analog rozlišení jsou postupně vyměňovány za kamery ve vysokém rozlišení. Přenosové trasy byli již od počátku koncipovány a instalovány v plně digitální podobě a mohou tím pádem být využívány pro vysokokapacitní přenosy dat z IP kamer. Počet kamer a jejich nasazení jako prevenční prostředek je v současné situaci považován jako dostatečný. Pokud nastane potřeba instalovat nové kamery, je na tuto situaci připravena přenosová infrastruktura.

2

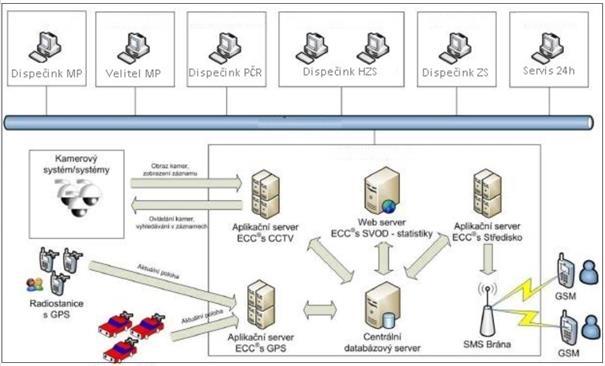

3 Zpracování, distribuce a záznam videosignálů z kamer Videosignály z kamer jsou zpracovávány na profesionálních serverech, kde je prováděna distribuce k připojeným klientským stanicím a je zde prováděn záznam. Celý management MKDS je řízen pomocí profesionálního software, který byl zvolen vzhledem k potřebám využívání dohlížecího systému. Tato softwarová aplikace umožňuje další rozšiřování a umožňuje nasazení integračních prostředků pro zvýšení efektivnosti systému. Centrální server a Softwarové jádro systému distribuuje videosignály na klientské stanice složek Integrovaného záchranného systému Městská policie, PČR České republiky, Hasičský záchranný sbor, Odbor krizového řízení. Provozní stav celého systému je trvale monitorován

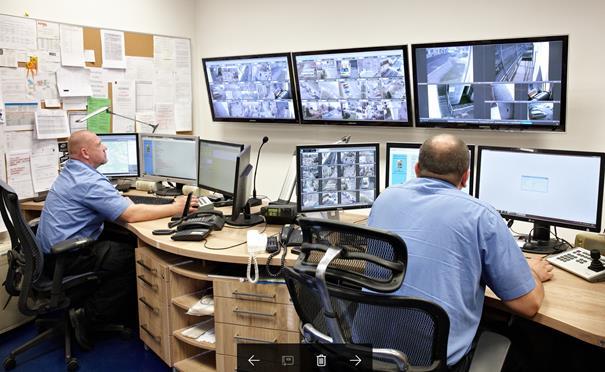

4 Zobrazení připojených městských kamer se děje na operačním dispečinku s 24hod.službou Zde se provádí online monitoring celého systému. Obrazy z kamer jsou promítány na přehledových velkoplošných panelech a zároveň si operátor přepojuje zájmovou kameru na pracovní monitor u sebe na stole. Celý systém a jeho řešení je pojat jako prevenční, ve smyslu dotačního titulu,,prevence kriminality,, Ministerstva vnitra. Práce operátorů pak spočívá v online sledování zájmových zón, kde se dají předpokládat rizikové situace. Je to činnost, která vyžaduje značnou zkušenost a trvalou pozornost. Zde je možné a velmi účelné celý systém zefektivnit a to pomocí moderních Softwarových řešení, které pracují s metadaty obrazů kamer a poskytují okamžité informace z nastavených videoanalýz. Operátor bude mít ihned informace z kamer, kde budou tyto analytické děje nastaveny. Jedná se např. o situace, kdy kamerový bod automaticky upozorní na: Zvýšení hranice hluku nad nastavenou mez, případ násilí v lokalitě Vjezd vozidla do nastavené zakázané zóny, jednosměrné komunikace, hřiště. Odstavení vozidla s vyhodnocením překročení časového limitu, přechody, pěší zóny Detekce průjezdu vozidel na červenou Shlukování osob Nestandardní chování osob, např. parkovací plochy Odložené předměty na definovaných plochách Detekce sprejerů Detekce SPZ vozidel projíždějících zájmovou oblast

5 Navrhovaná opatření Řídící dispečink Stávající systém MKDS Jablonec n.n. je stabilní, používá moderní technologie. Výkonné výpočetní hardwarové jednotky a výkonný software umožňuje další růst a to zejména v programové oblasti s použitím nejmodernějších integračních platforem. 1/ Jedná se o zavedení videoanalýz a inteligentních procesů na obrazech, které kamery poskytují. Postup zavedení: Doplnění řídícího software Omnicast, pro příjem dat z kamer a pro záznam, platformou IVISEC. Tento SW modul bude řešit i následné integrace Městských kamerových systémů z připojených lokalit zde zamýšleno obce Rychnov n.n./rádlo a obce Janov n.n./bedřichov. Integrace modulu inteligentních videoanalýz, rozpoznání dějů a souvisejících procesů zpracování obrazů z kamer Integrace modulu externích technologií (procesní část podpory tzv. Smart řešení, řešící security,.. = funkce podpory pro technologie které budou kooperovat ), jako například sirény spřažené s kamerovými body(od Axis); systémů inteligentního řízení parkovacích zón; atp. Aktualizace mapového podkladu Server pro mobilního klienta Reakce Systém může reagovat na příchozí informace automatickým spuštěním přednastavených akcí. Nebo na základě vzniklé události nabídnout uživateli akce, které může v případě potřeby vyvolat. Inteligentní vyhodnocování informací Informace, které do systému vstupují z integrovaných technologií, jsou zpracovány dle přednastavených pravidel a podmínek. Je možné přesně specifikovat na základě jaké informace se má provést jaká činnost. Je tak možné automatizovat činnosti s využitím vzájemně propojených integrovaných technologií Městských kamerových systémů.

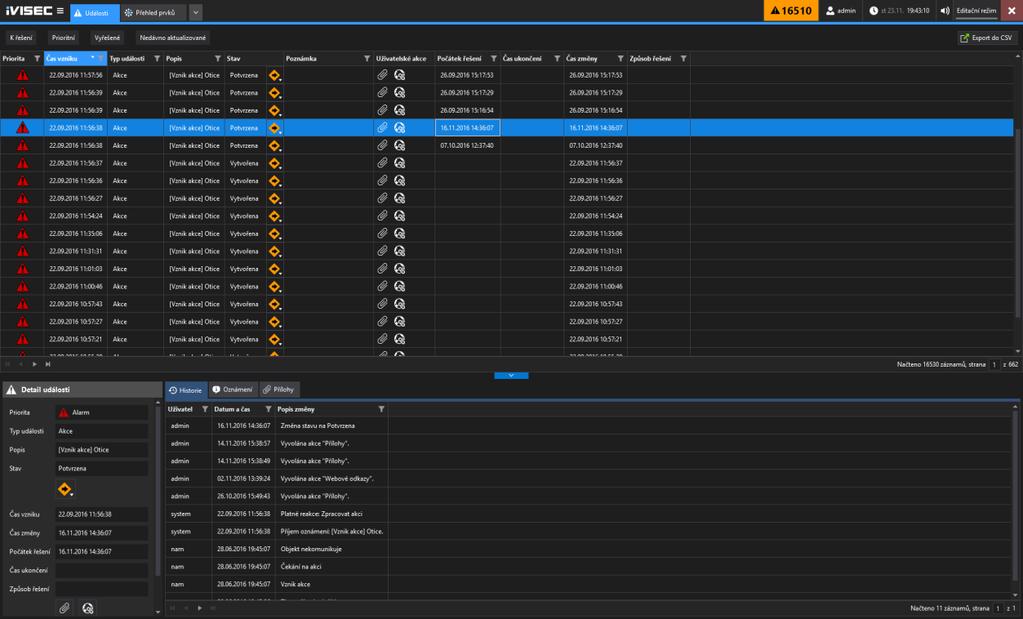

6 Aktivní přehledová mapa Jelikož systém integruje mnoho technologických prvků, je potřeba mít přehled o jejich stavu a poloze. K tomu slouží mapy a schémata, do kterých je možné jednotlivé prvky zakreslovat a tím si vytvořit přehledný obraz aktuálního stavu, společný obraz situace. Systém podporuje vytváření více map a ty mezi sebou vzájemně propojovat. Díky tomu lze jednoduše zpracovat i instalace v rozsáhlých prostorech rozdělených na jednotlivé budovy a patra. Z mapy lze prvky také přímo ovládat. Jako podklad lze použít rastrové obrázky, vektorové výkresy, pro náročnější nasazení služeb ArcGIS serveru ESRI, popřípadě řešit 3D grafiku komplikovaných objektů (nejen budov s prvky PTZS, CCTV, sirén (hlásičů), ale i mimoúrovňových křižovatek či jiných komplikovaných míst s potřebou zde řešit bezpečnostní anebo Smart úlohy. Pokročilá práce s přílohami Systém disponuje vlastními editory na dokumenty typu excel a word, výhoda je především v automatické záloze psaných dokumentů, jejich okamžité distribuci všem operačním důstojníkům a jejich nadřízeným bez potřeby instalace sw třetích stran. Metadata Výstupem videoanalýz jsou informace, které systém průběžně zpracovává a ukládá. Toho lze následně využít k rychlému vyhledání konkrétních událostí v záznamu kamer a tím opět urychlit a zefektivnit zpětnou analýzu videozáznamu. Videoanalýzy Videoanalytické nástroje jsou základním prvkem pro zvýšení bezpečnosti s využitím kamer. Dnes je již praxí ověřeno, že nelze spravedlivě spoléhat na možnosti obsluhy kamerového systému, aby sama vyřešila všechny situace. Je potřeba uvažovat proaktivně a událostem předcházet. K tomu slouží pokročilé algoritmy umožňující zjistit z video obrazu nestandartní děje a situace a upozornit obsluhu. Tím je usnadněna práce obsluhy, šetří se čas, náklady a přispívá ke kvalitnějšímu výkonu činností

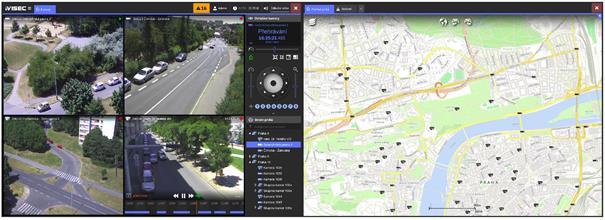

7 Důležitým pomocníkem je kvalitní zobrazení a práce s kamerami na mapových podkladech, polygony viditelnosti, vytváření plánů krizových situací.

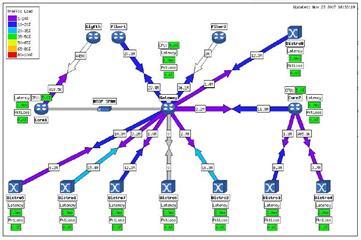

8 Navrhovaná opatření Připojení lokalit část 1 Na modernizovaný centrální dispečink MKDS a IZS bude možné připojit lokality : Rychnov n.n / Rádlo Tyto obce mají nově instalovaný MKDS z roku Jedná se o instalaci z dotačního programu prevence kriminality MV. Instalovaná technologie je kompatibilní se zamýšleným modernizovaným dispečinkem MKDS a IZS Jablonec n.n. Pro účely připojení bude nutné posílit propojovací datové trasy, doinstalovat bezpečnostní prvky na technologii CISCO ASA. Pro účely získáváni metadat budou stávající kamerové body s otočnými kamerami doplněny IP pevnými kamerami s vestavěnými analytickými funkcemi. Lze tak získat SPZ projíždějících vozidel, získávat informace o odstavených vozidlech/předmětech, získávat informace o vjezdech do zakázaných zón (jednosměrné komunikace ). Připojením této již vybudované lokality na MKDS Jablonec bude umožněno sdílení kamer a naprogramovaných procesů v rámci IZS. Janov n.n. / Bedřichov Tyto obce mají též vybudovaný MKDS z programu Prevence kriminality, z roku Systém je provozuschopný a je pravidelně servisován. Pro účely připojení bude nutné posílit propojovací komunikační datovou infrastrukturu a doplnit bezpečnostní prvky ve standardu CISCO ASA. Samotné kamerové body zůstanou stávající, dojde k výměně kamer za moderní IP analytická zařízení. Současně dojde k výměně síťových záznamových prvku, které budou plně kompatibilní s modernizovaným řídícím systémem dispečinku MKDS Jablonec n.n. Pro účely získáváni metadat budou stávající kamerové body doplněny IP pevnými kamerami s vestavěnými analytickými funkcemi. Lze tak získat SPZ projíždějících vozidel, získávat informace o odstavených vozidlech/předmětech, získávat informace o vjezdech do zakázaných zón (jednosměrné komunikace ). Připojením této již vybudované lokality na MKDS Jablonec bude umožněno sdílení kamer a naprogramovaných procesů v rámci IZS.

9 Projektový rozpočet, po kapitolách Celý projektový záměr je stavěn na již instalovaných systémech, které byli od začátku koncipovány tak, aby je bylo možno rozšiřovat a bylo možno zavádět nové užitné vlastnosti. Ústředním prvkem je dispečink Městského kamerového systému v Jablonci n.n. Řešení je rozděleno etap. Každá etapa je navržena tak, aby mohla být samostatně realizovatelná. Navržené pořadí etap : 1/ Modernizace centrálního dispečinku Městské policie a IZS v Jablonci n.n.. 2/ Posílení komunikačních tras pro přenosy dat pro Janov n.n. / Bedřichov. 3/ Modernizace MKDS Janov n.n. / Bedřichov. 4/ Posílení komunikačních tras pro přenosy dat v regionu Jablonec n.n. / Rychnov n.n. 5/ Doplnění MKDS Rychnov n.n. / Rádlo o stacionární kamery s čtením SPZ, nepovolené směry.. Typ zařízení Počet Cena ks vč.dph Etapa 1 modernizace dispečinku MKDS Jablonec n.n. SW doplnění o modul ivisec, metadata, analýzi, HW prostředky Etapa 2 posílení komunikačních tras, síťové bezpečnostní prvky. Lokalita Janov / Bedřichov / Jablonec Cena celkem vč. DPH ,00 Kč ,00 Kč ,00 Kč ,00 Kč Etapa 3 MKDS Janov n.n./bedřichov, výměna kamer a řídícíhc jednotek. Posílení propojovacích tras a doplnění o bezpečnostní prvky Etapa 4 posílení kamunikačních tras, síťové bezpečnostní prvky. Lokalita Rychnov / Rádlo / Jablonec Etapa 5 MKDS Rychnov/Rádlo, doplnění o pevné kamery s analytickými funkcemi ,00 Kč ,00 Kč ,00 Kč ,00 Kč ,00 Kč ,00 Kč Celkem všechny etapy, vč. DPH ,00 Kč

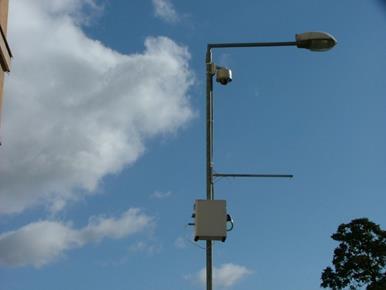

10 Plánovaný rozvoj Připojení lokalit část 2 Pořízení a instalace mobilní kamery (popř. více kamer) Jedná o prevenční kameru, která bude nasazena vždy podle očekávané vzniklé rizikové situace. Kamera bude mít stejné technické vlastnosti, jako mají již připojené FullHD IP kamery. Mobilitu pak zajišťuje napájecí zdroj a aku boxem, který je dobíjen z veřejného osvětlení. Připojení do systému MKDS pak je zajištěno pomocí technologie LTE/3G ve službách mobilního operátora. Přenos je šifrován pomocí již instalované technologie CISCO VPN. VPN tunel je vytvořen mezi modemem umístěným u kamery a modemem u zákazníka. Mobilní kamerový set s otočnou kamerou. záložní zdrojem. Technologický rozvaděč s Wifi, LTE modelem, Cena za mobilní kameru celkem ,- vč.dph

11 Integrace technologií Smart City Jedná se o integraci chytrých technologií a jejich vzájemné propojení do jednotného systému s možností snadné konfigurace automatických a poloautomatických reakcí na informace z těchto technologií. Engine pro zpracování informací z technologií a konfiguraci reakcí na ně Poskytování open dat o využívání kamerového systému pro portál města Integrace stupňů dopravy do mapového podkladu Integrace chytrého veřejného osvětlení - pro možnost ručního zásahu do úrovně osvětlení v případě řešení krizové situace Integrace interiérového inteligentního (úsporného řešení) osvětlení vybraných budov Integrace tzv. chytrých odpadů ke zvýšení efektivnosti vyvážet pouze plné sběrné nádoby, inteligentní plánování tras sběrných vozů, atp. Integrace informací o obsazenosti parkovacích míst tvorba statistik možnost automatického natočení kamery na místo po příjezdu/při odjezdu vozidla z parkovacího místa pro sejmutí jeho SPZ Integrace informačních tabulí informace o stupni dopravy informace o obsazenosti parkovacích míst Integrace výstražných a vyrozumívacích zařízení Integrace dalších IoT čidel na bázi SIGFOX či LoRa GPS tracking objektů Integrace nabíjecích stanic elektromobilů / skůtrů Další možnosti video analýzy Uvedené ceny jsou licence za 1 kameru. Heatmapa dopravního provozu Počítání aut v provozu Anonymizace SPZ při exportu záznamu Maskování oblasti při exportu záznamu Detekce náhle změny osvětlení 6/ Integrace VOIP ústředny Založení události na základě příchozího hovoru a jeho následné odbavení Spojení řešených událostí se záznamem hovoru Možnost přímého vytočení hovoru dle kontaktu evidovaného kdekoliv v systému Snadný přístup k záznamu hovorů přímo z aplikace Možnost vytvoření události na základě příchozího hovoru Spojení hovoru s událostí Lokalizace volajícího v sítích mobilních operátorů a pevných linek
