1 OptaSense společnost firmy QinetiQ Zabezpečení a monitorování perimetru

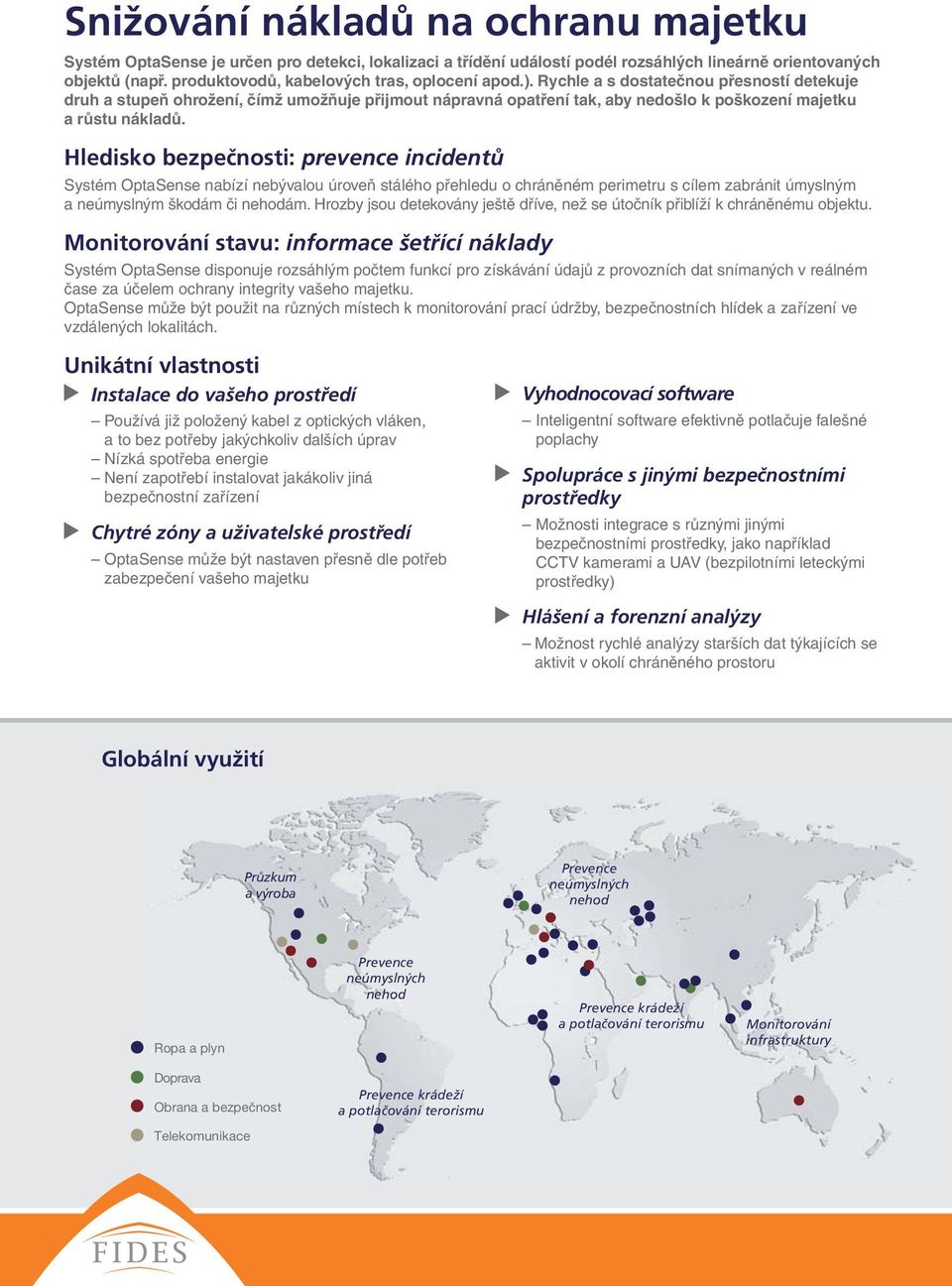

2 Snižování nákladů na ochranu majetku Systém OptaSense je určen pro detekci, lokalizaci a třídění událostí podél rozsáhlých lineárně orientovaných objektů (např. produktovodů, kabelových tras, oplocení apod.). Rychle a s dostatečnou přesností detekuje druh a stupeň ohrožení, čímž umožňuje přijmout nápravná opatření tak, aby nedošlo k poškození majetku a růstu nákladů. Hledisko bezpečnosti: prevence incidentů Systém OptaSense nabízí nebývalou úroveň stálého přehledu o chráněném perimetru s cílem zabránit úmyslným a neúmyslným škodám či nehodám. Hrozby jsou detekovány ještě dříve, než se útočník přiblíží k chráněnému objektu. Monitorování stavu: informace šetřící náklady Systém OptaSense disponuje rozsáhlým počtem funkcí pro získávání údajů z provozních dat snímaných v reálném čase za účelem ochrany integrity vašeho majetku. OptaSense může být použit na různých místech k monitorování prací údržby, bezpečnostních hlídek a zařízení ve vzdálených lokalitách. Unikátní vlastnosti Instalace do vašeho prostředí Používá již položený kabel z optických vláken, a to bez potřeby jakýchkoliv dalších úprav Nízká spotřeba energie Není zapotřebí instalovat jakákoliv jiná bezpečnostní zařízení Chytré zóny a uživatelské prostředí OptaSense může být nastaven přesně dle potřeb zabezpečení vašeho majetku Vyhodnocovací software Inteligentní software efektivně potlačuje falešné poplachy Spolupráce s jinými bezpečnostními prostředky Možnosti integrace s různými jinými bezpečnostními prostředky, jako například CCTV kamerami a UAV (bezpilotními leteckými prostředky) Hlášení a forenzní analýzy Možnost rychlé analýzy starších dat týkajících se aktivit v okolí chráněného prostoru Globální využití Průzkum a výroba Prevence neúmyslných nehod Ropa a plyn Prevence neúmyslných nehod Prevence krádeží a potlačování terorismu Monitorování infrastruktury Doprava Obrana a bezpečnost Prevence krádeží a potlačování terorismu Telekomunikace

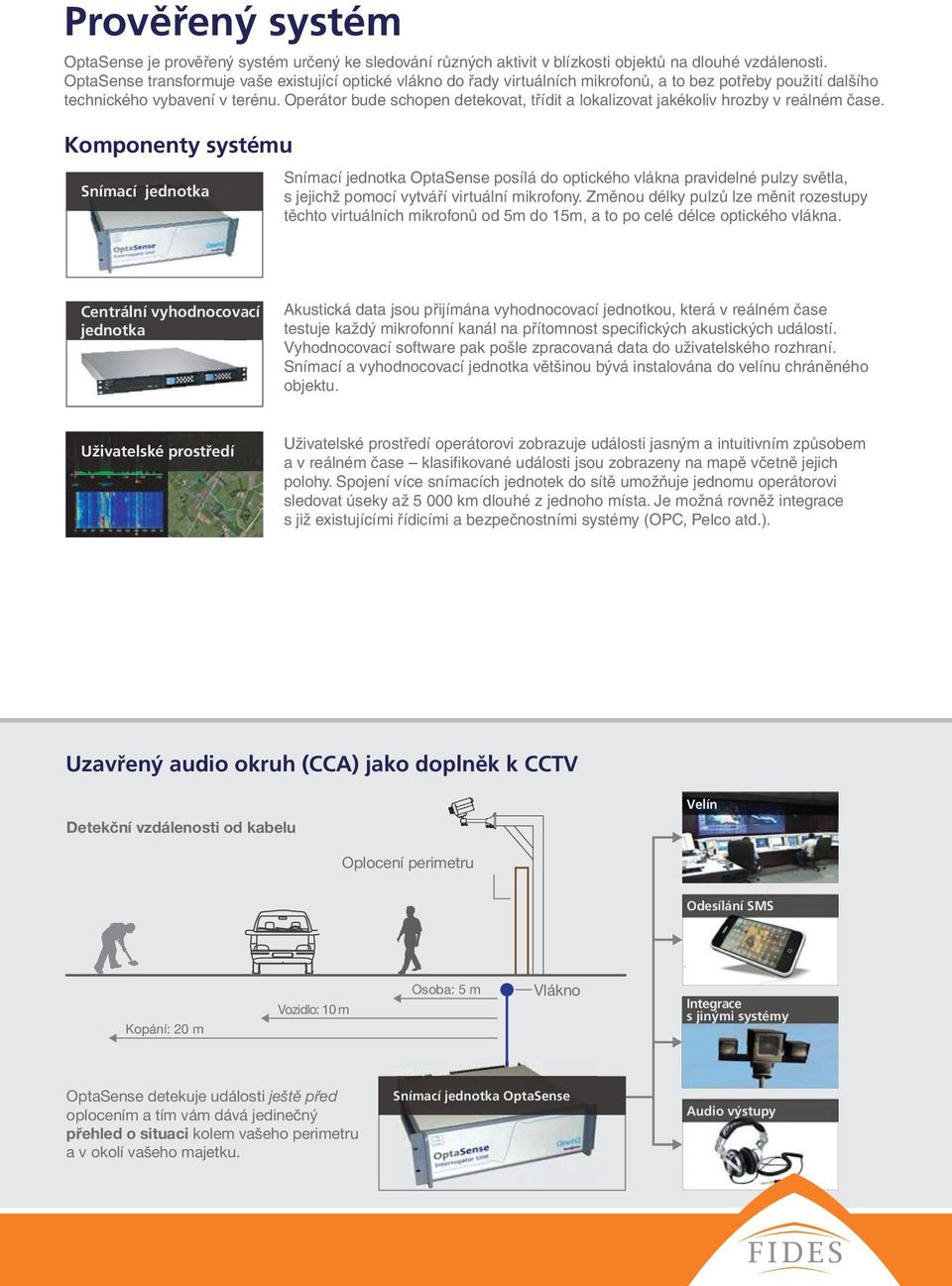

3 Prověřený systém OptaSense je prověřený systém určený ke sledování různých aktivit v blízkosti objektů na dlouhé vzdálenosti. OptaSense transformuje vaše existující optické vlákno do řady virtuálních mikrofonů, a to bez potřeby použití dalšího technického vybavení v terénu. Operátor bude schopen detekovat, třídit a lokalizovat jakékoliv hrozby v reálném čase. Komponenty systému Snímací jednotka Snímací jednotka OptaSense posílá do optického vlákna pravidelné pulzy světla, s jejichž pomocí vytváří virtuální mikrofony. Změnou délky pulzů lze měnit rozestupy těchto virtuálních mikrofonů od 5m do 15m, a to po celé délce optického vlákna. Centrální vyhodnocovací jednotka Akustická data jsou přijímána vyhodnocovací jednotkou, která v reálném čase testuje každý mikrofonní kanál na přítomnost specifi ckých akustických událostí. Vyhodnocovací software pak pošle zpracovaná data do uživatelského rozhraní. Snímací a vyhodnocovací jednotka většinou bývá instalována do velínu chráněného objektu. Uživatelské prostředí Uživatelské prostředí operátorovi zobrazuje události jasným a intuitivním způsobem a v reálném čase klasifi kované události jsou zobrazeny na mapě včetně jejich polohy. Spojení více snímacích jednotek do sítě umožňuje jednomu operátorovi sledovat úseky až km dlouhé z jednoho místa. Je možná rovněž integrace s již existujícími řídicími a bezpečnostními systémy (OPC, Pelco atd.). Uzavřený audio okruh (CCA) jako doplněk k CCTV Detekční vzdálenosti od kabelu Velín Oplocení perimetru Odesílání SMS Kopání: 20 m Vozidlo: 10 m Osoba: 5 m Vlákno Integrace s jinými systémy OptaSense detekuje události ještě před oplocením a tím vám dává jedinečný přehled o situaci kolem vašeho perimetru a v okolí vašeho majetku. Snímací jednotka OptaSense Audio výstupy

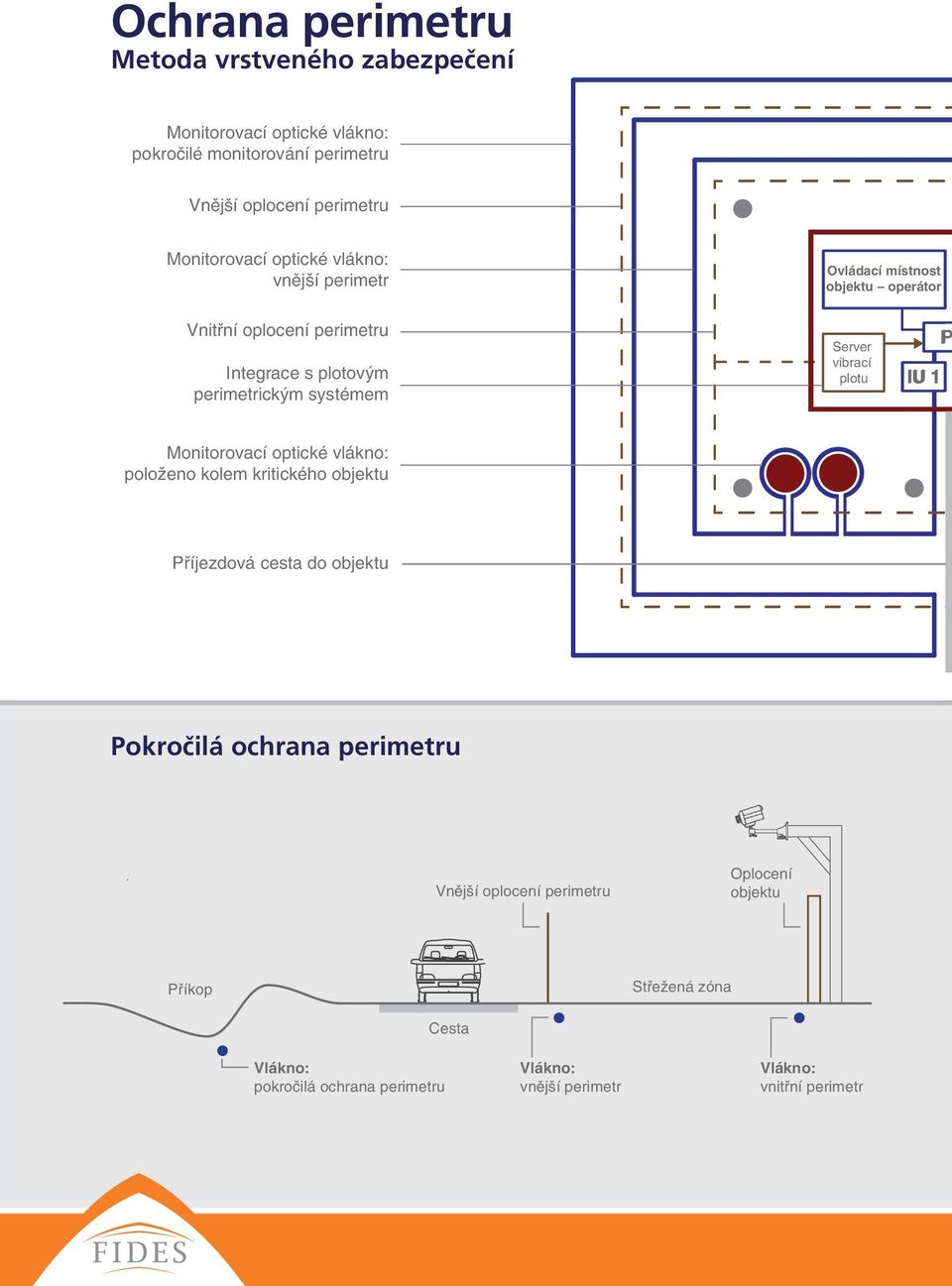

4 Ochrana perimetru Metoda vrstveného zabezpečení Monitorovací optické vlákno: pokročilé monitorování perimetru Vnější oplocení perimetru Monitorovací optické vlákno: vnější perimetr Facility Ovládací místnost objektu operátor Vnitřní oplocení perimetru Integrace s plotovým perimetrickým systémem Server vibrací plotu P IU 1 Monitorovací optické vlákno: položeno kolem kritického objektu Příjezdová cesta do objektu Pokročilá ochrana perimetru Vnější oplocení perimetru Oplocení objektu Příkop Střežená zóna Cesta Vlákno: pokročilá ochrana perimetru Vlákno: vnější perimetr Vlákno: vnitřní perimetr

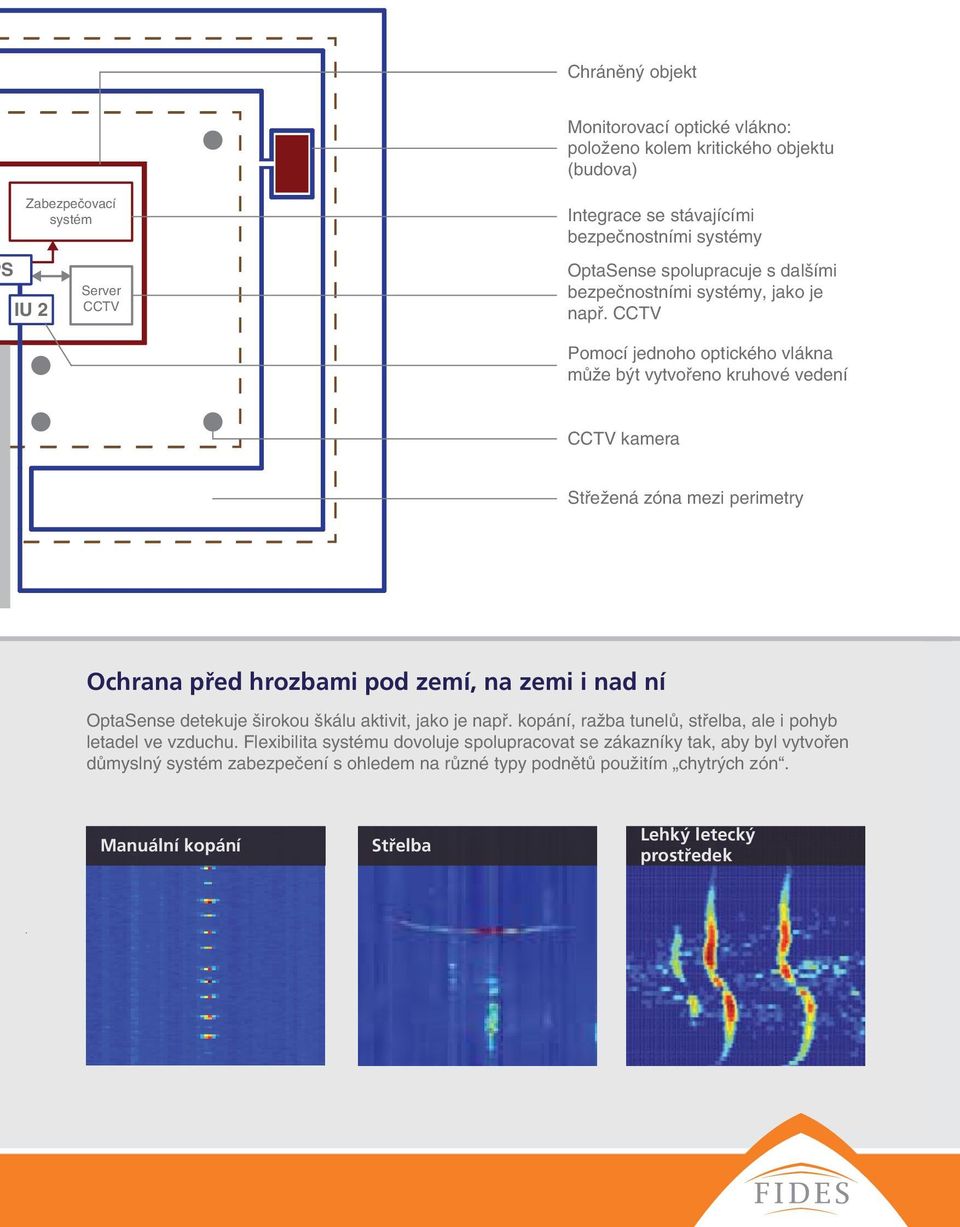

5 Chráněný objekt Monitorovací optické vlákno: položeno kolem kritického objektu (budova) S Zabezpečovací systém IU 2 Server CCTV Integrace se stávajícími bezpečnostními systémy OptaSense spolupracuje s dalšími bezpečnostními systémy, jako je např. CCTV Pomocí jednoho optického vlákna může být vytvořeno kruhové vedení CCTV kamera Střežená zóna mezi perimetry Ochrana před hrozbami pod zemí, na zemi i nad ní OptaSense detekuje širokou škálu aktivit, jako je např. kopání, ražba tunelů, střelba, ale i pohyb letadel ve vzduchu. Flexibilita systému dovoluje spolupracovat se zákazníky tak, aby byl vytvořen důmyslný systém zabezpečení s ohledem na různé typy podnětů použitím chytrých zón. Manuální kopání Střelba Lehký letecký prostředek

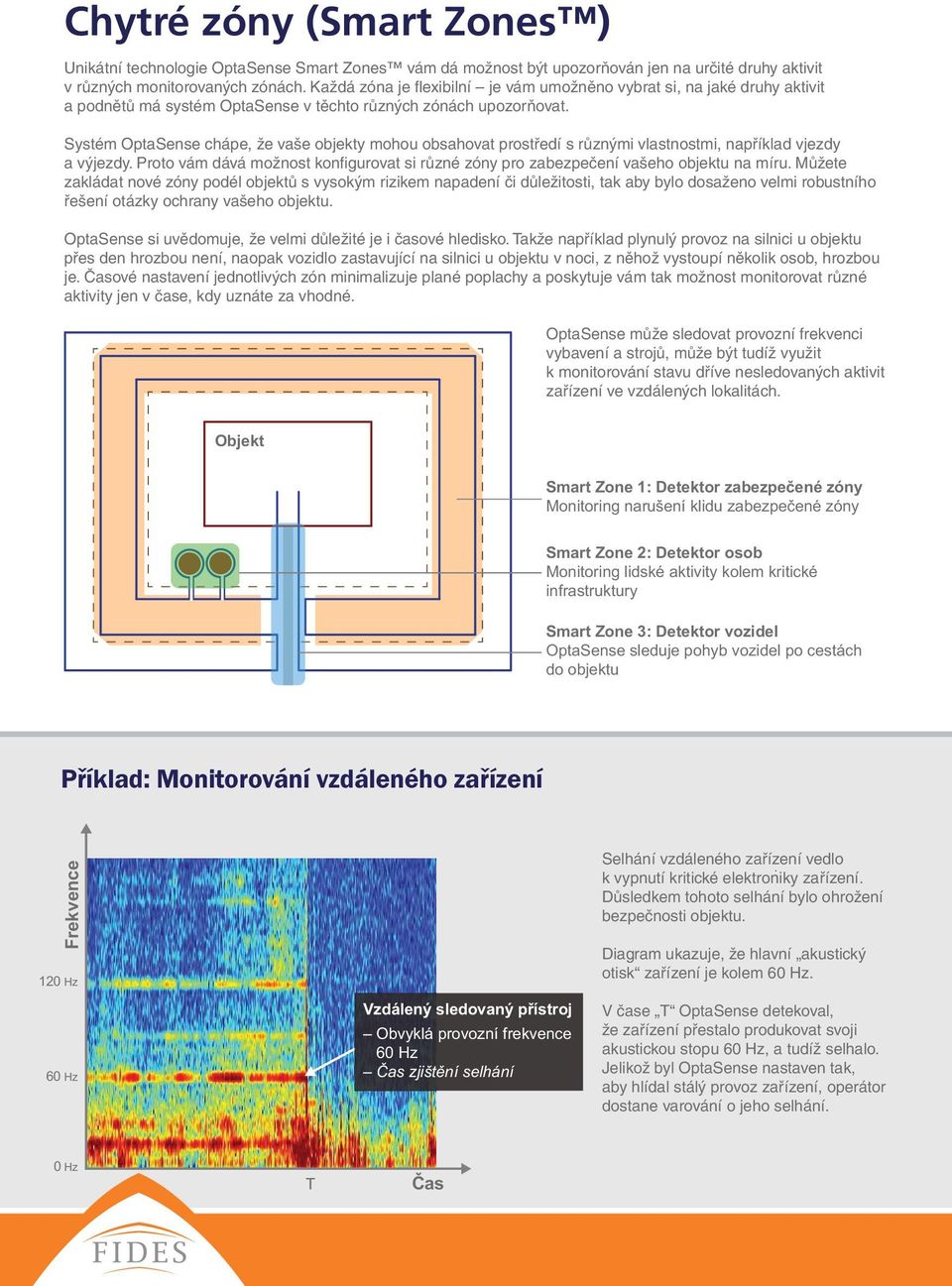

6 Chytré zóny (Smart Zones ) Unikátní technologie OptaSense Smart Zones vám dá možnost být upozorňován jen na určité druhy aktivit v různých monitorovaných zónách. Každá zóna je fl exibilní je vám umožněno vybrat si, na jaké druhy aktivit a podnětů má systém OptaSense v těchto různých zónách upozorňovat. Systém OptaSense chápe, že vaše objekty mohou obsahovat prostředí s různými vlastnostmi, například vjezdy a výjezdy. Proto vám dává možnost konfi gurovat si různé zóny pro zabezpečení vašeho objektu na míru. Můžete zakládat nové zóny podél objektů s vysokým rizikem napadení či důležitosti, tak aby bylo dosaženo velmi robustního řešení otázky ochrany vašeho objektu. OptaSense si uvědomuje, že velmi důležité je i časové hledisko. Takže například plynulý provoz na silnici u objektu přes den hrozbou není, naopak vozidlo zastavující na silnici u objektu v noci, z něhož vystoupí několik osob, hrozbou je. Časové nastavení jednotlivých zón minimalizuje plané poplachy a poskytuje vám tak možnost monitorovat různé aktivity jen v čase, kdy uznáte za vhodné. OptaSense může sledovat provozní frekvenci vybavení a strojů, může být tudíž využit k monitorování stavu dříve nesledovaných aktivit zařízení ve vzdálených lokalitách. Objekt Smart Zone 1: Detektor zabezpečené zóny Monitoring narušení klidu zabezpečené zóny Smart Zone 2: Detektor osob Monitoring lidské aktivity kolem kritické infrastruktury Smart Zone 3: Detektor vozidel OptaSense sleduje pohyb vozidel po cestách do objektu Příklad: Monitorování vzdáleného zařízení Frekvence 120 Hz Selhání vzdáleného zařízení vedlo k vypnutí kritické elektroniky zařízení. Důsledkem tohoto selhání bylo ohrožení bezpečnosti objektu. Diagram ukazuje, že hlavní akustický otisk zařízení je kolem 60 Hz. 60 Hz Time Distance Vzdálený sledovaný přístroj Obvyklá provozní frekvence 60 Hz Čas zjištění selhání V čase T OptaSense detekoval, že zařízení přestalo produkovat svoji akustickou stopu 60 Hz, a tudíž selhalo. Jelikož byl OptaSense nastaven tak, aby hlídal stálý provoz zařízení, operátor dostane varování o jeho selhání. 0 Hz T Čas

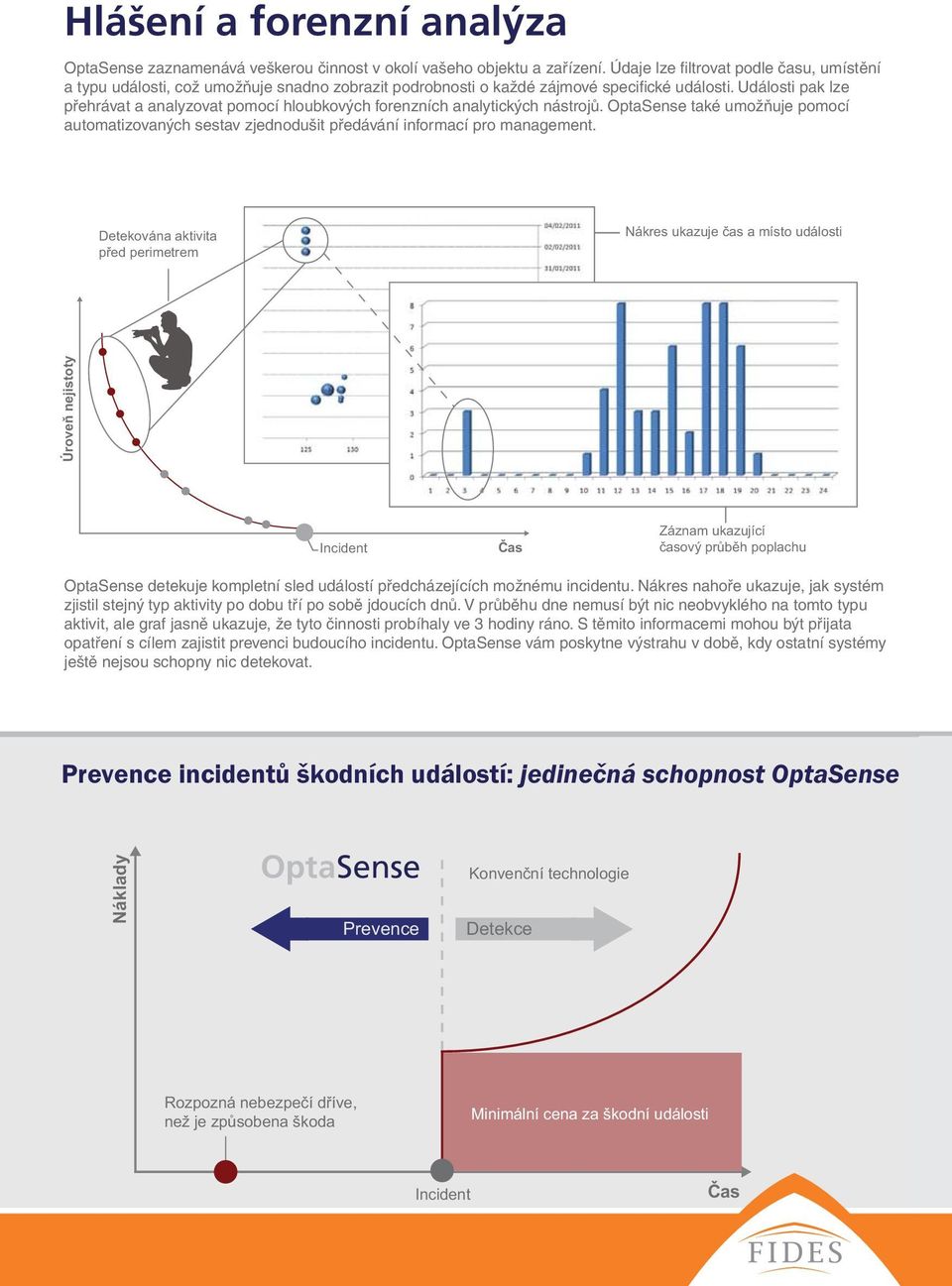

7 Hlášení a forenzní analýza OptaSense zaznamenává veškerou činnost v okolí vašeho objektu a zařízení. Údaje lze fi ltrovat podle času, umístění a typu události, což umožňuje snadno zobrazit podrobnosti o každé zájmové specifi cké události. Události pak lze přehrávat a analyzovat pomocí hloubkových forenzních analytických nástrojů. OptaSense také umožňuje pomocí automatizovaných sestav zjednodušit předávání informací pro management. Detekována aktivita před perimetrem Nákres ukazuje čas a místo události Prevence incidentů škodních událostí: jedinečná schopnost OptaSense Úroveň nejistoty Incident Čas Záznam ukazující časový průběh poplachu OptaSense detekuje kompletní sled událostí předcházejících možnému incidentu. Nákres nahoře ukazuje, jak systém zjistil stejný typ aktivity po dobu tří po sobě jdoucích dnů. V průběhu dne nemusí být nic neobvyklého na tomto typu aktivit, ale graf jasně ukazuje, že tyto činnosti probíhaly ve 3 hodiny ráno. S těmito informacemi mohou být přijata opatření s cílem zajistit prevenci budoucího incidentu. OptaSense vám poskytne výstrahu v době, kdy ostatní systémy ještě nejsou schopny nic detekovat. Náklady OptaSense Prevence Konvenční technologie Detekce Rozpozná nebezpečí dříve, než je způsobena škoda Minimální cena za škodní události Incident Čas 37

8 Trade FIDES, a.s. Dornych Brno tel.:
