Příloha č. 3 ZD. Fakulta managementu Vysoké školy ekonomické v Praze. Audiovizuální vybavení přednáškových a seminárních prostor

Transkript

1 Fakulta managementu Vysoké školy ekonomické v Praze Audiovizuální vybavení přednáškových a seminárních prostor 1

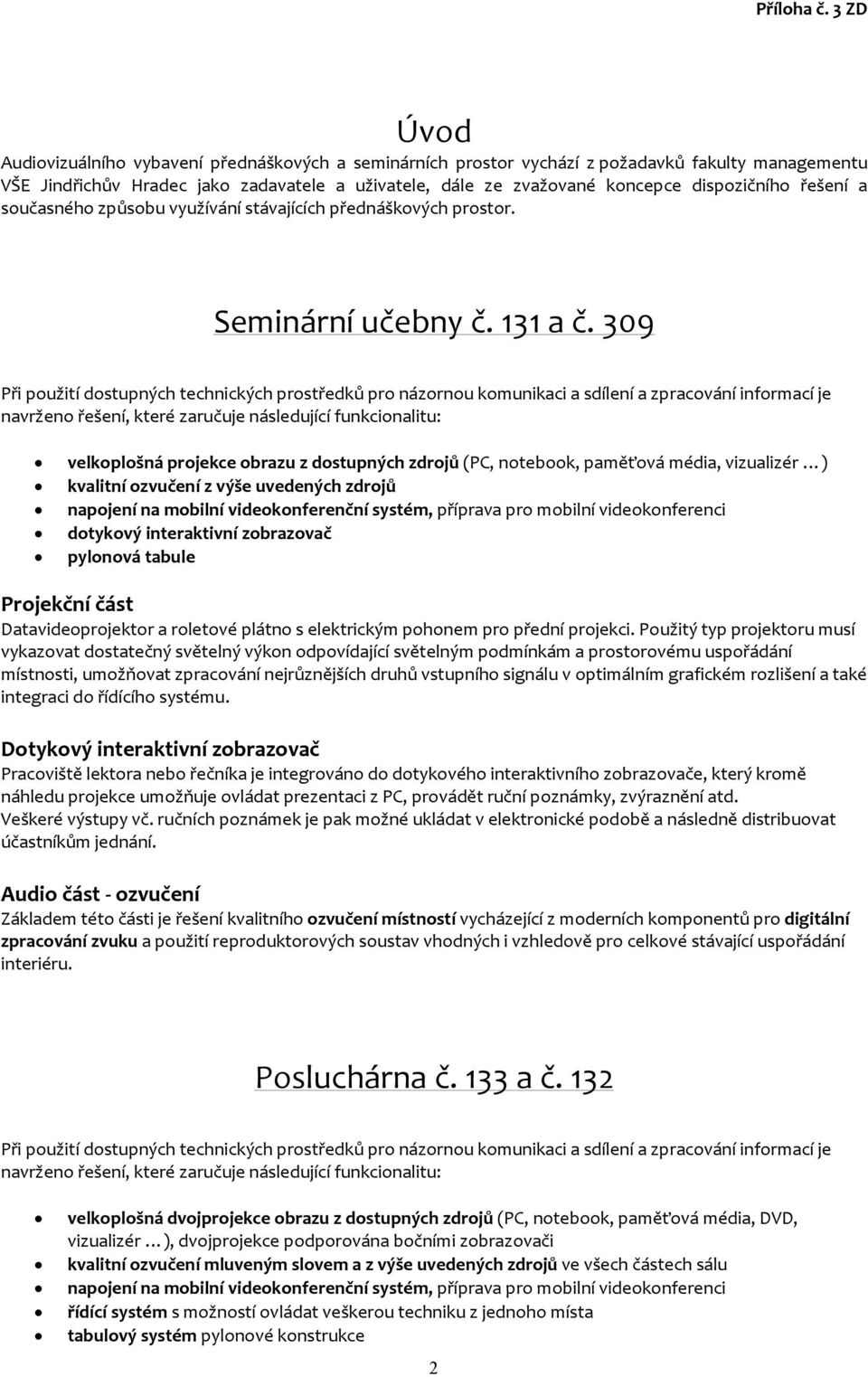

2 Úvod Audiovizuálního vybavení přednáškových a seminárních prostor vychází z požadavků fakulty managementu VŠE Jindřichův Hradec jako zadavatele a uživatele, dále ze zvažované koncepce dispozičního řešení a současného způsobu využívání stávajících přednáškových prostor. Seminární učebny č. 131 a č. 309 velkoplošná projekce obrazu z dostupných zdrojů (PC, notebook, paměťová média, vizualizér ) kvalitní ozvučení z výše uvedených zdrojů napojení na mobilní videokonferenční systém, příprava pro mobilní videokonferenci dotykový interaktivní zobrazovač pylonová tabule Datavideoprojektor a roletové plátno s elektrickým pohonem pro přední projekci. Použitý typ projektoru musí vykazovat dostatečný světelný výkon odpovídající světelným podmínkám a prostorovému uspořádání místnosti, umožňovat zpracování nejrůznějších druhů vstupního signálu v optimálním grafickém rozlišení a také integraci do řídícího systému. Dotykový interaktivní zobrazovač Pracoviště lektora nebo řečníka je integrováno do dotykového interaktivního zobrazovače, který kromě náhledu projekce umožňuje ovládat prezentaci z PC, provádět ruční poznámky, zvýraznění atd. Veškeré výstupy vč. ručních poznámek je pak možné ukládat v elektronické podobě a následně distribuovat účastníkům jednání. Základem této části je řešení kvalitního ozvučení místností vycházející z moderních komponentů pro digitální zpracování zvuku a použití reproduktorových soustav vhodných i vzhledově pro celkové stávající uspořádání interiéru. Posluchárna č. 133 a č. 132 velkoplošná dvojprojekce obrazu z dostupných zdrojů (PC, notebook, paměťová média, DVD, vizualizér ), dvojprojekce podporována bočními zobrazovači kvalitní ozvučení mluveným slovem a z výše uvedených zdrojů ve všech částech sálu napojení na mobilní videokonferenční systém, příprava pro mobilní videokonferenci řídící systém s možností ovládat veškerou techniku z jednoho místa tabulový systém pylonové konstrukce 2

3 řešení digitální distribuce AV signálů Dispoziční řešení poslucháren Při zvažované kapacitě poslucháren 99, resp. 66 osob vychází studie z dispozičního uspořádání výškově stupňovitého auditoria s rovnoběžně uspořádanými řadami pevně instalovaných míst pro za stolkem sedící osobu. V přední části je pak uvažováno pracoviště lektora s technologickým pultem integrovaným do katedry, projekční plocha a tabulový systém. Přibližné rozmístění prvků systému je patrné z přiloženého půdorysu viz Příloha č. 4 Výkres řešení učebny a bude v případě potřeby upřesněno při vlastní realizaci. Datavideoprojektory a vhodně zvolená dvojprojekční plocha je stěžejním prvkem moderních přednáškových místností. Bude použita přední projekce prostřednictvím dvou nezávislých projektorů (2 obrazy vedle sebe) na roletové plátno s elektrickým pohonem. V místnosti č. 133 budou s ohledem na vlastnosti prostoru použita plátna zabudovaná do podhledu. Použitý typ projektorů musí vykazovat dostatečný světelný výkon odpovídající světelným podmínkám a prostorovému uspořádání místnosti, umožňovat zpracování nejrůznějších druhů vstupního signálu v optimálním grafickém rozlišení a také integraci do řídícího systému. Pro lepší pozorování promítaného obrazu budou na bocích místnosti použity ploché zobrazovače. Základem této části je řešení kvalitního ozvučení místnosti ve všech jejích částech vycházející z moderních komponentů pro digitální zpracování zvuku a použití reproduktorových soustav vhodných i vzhledově pro celkové stávající uspořádání interiéru. Ozvučení těchto typů prostor je zpravidla náročnější z hlediska optimálního navržení řešení soustavy vzhledem k velikosti a prostorovému uspořádání prostoru, řízení dozvuku a eliminace případného šumu z auditoria, dále pak kombinované reprodukce mluveného slova z mikrofonů a zvuku ze záznamových médií a v neposlední řadě pak pro nutnost zabránit vzniku zpětné vazby při používání přenosných mikrofonů (např. i v auditoriu v rámci diskuze atd.). Videokonferenční systém U přednáškových prostor (zejména v univerzitním prostředí) je obvykle předpokládán videokonferenční provoz. Umožňuje zpracování obrazu, zvuku a IP prostoru pro oboustranný přenos do jedné nebo několika lokalit umístěných kdekoliv po světě. Rychlé a snadné spojení je efektivní pro spolupráci ze zahraničními partnery, distanční formy studia i případné zvýšení kapacity přednáškového sálu přenosem do dalších prostor v rámci univerzity. Videokonferenční sestava bude zahrnovat mobilní řešení (centrální modul, pojízdný systém, kameru a zobrazovač pro zapojení vstupních a výstupních audio, video a IP signálů). Toto uspořádání bude řešit požadavky využití videokonference v různých prostorách fakulty. V posluchárně č. 133 bude připravena další videokonferenční kamera v zadní části prostoru. Toto umožní více režimů zobrazovaní při videokonferenční hovoru.(režim zobrazení přednášejícího, zobrazení posluchačů a spojení těchto režimů se zobrazením dat z PC.) Ve všech učebnách nově vybavovaných AV technikou v rámci této výzvy bude zajištěna možnost uživatelského napojení Videokonferenčního systému na AV techniku (133,132,131,309, dvorana). Řídící systém Rozsáhlé soubory audiovizuální techniky přináší na jedné straně možnost velmi zefektivnit komunikaci, na straně druhé mohou být obtížné na obsluhu. Problematická bývá zpravidla ta skutečnost, že jednotlivá zařízení se nacházejí v různých částech místnosti a ovládají se nezávisle pomocí dálkových ovladačů nebo vypínačů. Řídící systém integruje ovládání do jednoho místa a obsluhu tak výrazným způsobem zjednodušuje. Konkrétní řešení vychází z předpokladu řízení veškeré techniky z místa přednášejícího (barevný bezdrátový dotykový displej v pultu lektora). Pomocí řídícího systému je velmi snadno možné ovládat datavideoprojektor (např. režim rozdělených místností, přepínání vstupů, nastavování parametrů, zapínání a vypínání), audio a video-přístroje (např. posun dopředu a dozadu, přepínání mezi zdroji, ovládání hlasitosti, zapínání a vypínání), osvětlení (spínání jednotlivých okruhů a jejich kombinací, stmívání,...), atd. Velkou výhodou je možnost použít tzv. sekvenční funkce. Stisknutím jediného tlačítka na dotykovém displeji 3

4 (např. nazvaného PROJEKCE) se systém sám postará o spuštění projekčního plátna, ztlumení osvětlení u projekční plochy, rozsvícení osvětlení u ostatních účastníků, zapnutí stolního mikrofonu, zapnutí projektoru a jeho přepnutí na příslušný vstup, nastavení předdefinované úrovně hlasitosti atd. Grafické rozhraní řídícího systému bude vytvořeno a nastaveno tak, aby bylo uživatelsky kompatibilní se současně používanými řídícími systémy investora. Technologický pult pracoviště lektora V prostoru přednášejícího je navržen technologický pult (není přímo součástí dodávky AV technologií) jako pracoviště pro lektora. V hlavní pracovní části je osazen plochým náhledovým monitorem s dotykovou funkcí. Ten umožňuje přednášejícímu pohodlně sledovat promítaný obraz a současně udržovat kontakt s posluchači, zároveň pak slouží pro ovládání prezentačního PC a také vpisování ručních poznámek a zvýraznění přímo do promítaných dokumentů. Současné prezentace nebo podklady přednášejícího neobsahují jen dokumenty v elektronické podobě pro PC, ale také videozáznamy, tištěné dokumenty, průsvitné předlohy (fólie pro zpětný projektor, diapozitivy, rentgenové snímky ), trojrozměrné předměty (modely, vzorky, makety ). Pro velkoplošnou projekci těchto předloh je potřeba jejich zpracování do formátu signálu vhodného pro datavideoprojektor, př. pro další uložení do PC a následné zpracování. Z uvedených důvodů je navrženo použití digitálního grafické vizualizéru (dokumentové kamery). Tabulový systém Pro posluchárny o zvažované kapacitě 99, resp. 66 osob jsou nejvhodnější pylonové tabulové systémy s ručním posunem osazené 2 listy s bílým sklokeramickým povrchem. Pylonový systém umožňuje umístění projekční plochy do prostoru mezi pylony. Distribuce AV signálů Rozsah kabelových rozvodů, distribučních zařízení a interface techniky je nutné řešit konkrétně dle specifikace AV přístrojů a jejich zapojení v rámci jednotlivých stupňů projektové dokumentace. Distribuce obrazu bude řešena digitálním rozvodem s podporou analogového řešení (připojení DSUB u externího notebooku). Dvorana velkoplošná dvojprojekce obrazu z dostupných zdrojů (PC, notebook, paměťová média, video, DVD, ) kvalitní ozvučení mluveným slovem a z výše uvedených zdrojů ve všech částech sálu napojení na mobilní videokonferenční systém, příprava pro mobilní vidokonferenci řídící systém s možností ovládat veškerou techniku z jednoho místa řešení distribuce AV signálů Dispoziční řešení prostoru Přibližné rozmístění prvků systému je patrné z přiloženého půdorysu viz Příloha č. 5 Výkres řešení dvorana a bude v případě potřeby upřesněno při vlastní realizaci. Datavideoprojektory a vhodně zvolená dvojprojekční plocha je stěžejním prvkem tohoto prostoru. Bude použita přední projekce prostřednictvím dvou nezávislých projektorů (2 obrazy vedle sebe) na roletová plátna s elektrickým pohonem. Použitý typ projektorů musí vykazovat dostatečný světelný výkon odpovídající 4

5 světelným podmínkám a prostorovému uspořádání místnosti, umožňovat zpracování nejrůznějších druhů vstupního signálu v optimálním grafickém rozlišení a také integraci do řídícího systému. Základem této části je řešení kvalitního ozvučení sálu ve všech jeho částech vycházející z moderních komponentů pro digitální zpracování zvuku a použití reproduktorových soustav vhodných i vzhledově pro celkové stávající uspořádání interiéru. Ozvučení těchto typů prostor je zpravidla náročnější z hlediska optimálního navržení řešení soustavy vzhledem k velikosti a prostorovému uspořádání sálu, řízení dozvuku a eliminace případného šumu z auditoria, dále pak kombinované reprodukce mluveného slova z mikrofonů a zvuku ze záznamových médií a v neposlední řadě pak pro nutnost zabránit vzniku zpětné vazby při používání přenosných mikrofonů (např. i v auditoriu v rámci diskuze nebo videokonferenčního režimu atd.). Řídící systém (režijní pracoviště) Rozsáhlé soubory audiovizuální techniky přináší na jedné straně možnost velmi zefektivnit komunikaci, na straně druhé mohou být obtížné na obsluhu. Problematická bývá zpravidla ta skutečnost, že jednotlivá zařízení se nacházejí v různých částech místnosti a ovládají se nezávisle pomocí dálkových ovladačů nebo vypínačů. Navržený řídící systém integruje ovládání do jednoho místa a obsluhu tak výrazným způsobem zjednodušuje. Konkrétní řešení vychází z předpokladu řízení veškeré techniky z místa přednášejícího při akcích bez obslužného personálu nebo z boční části jeviště či režijního pracoviště pro případ rozsáhlejších akcí s obsluhou, př. kombinace uvedených způsobů. Pomocí řídícího systému je velmi snadno možné ovládat datavideoprojektor (např. přepínání vstupů, nastavování parametrů, zapínání a vypínání), audio a video-přístroje (např. posun dopředu a dozadu, přepínání mezi zdroji, ovládání hlasitosti, zapínání a vypínání), osvětlení (spínání jednotlivých okruhů a jejich kombinací, stmívání,...), atd. Velkou výhodou je možnost použít tzv. sekvenční funkce. Stisknutím jediného tlačítka na dotykovém displeji (např. nazvaného PROJEKCE) se systém sám postará o spuštění projekčního plátna, ztlumení osvětlení u projekční plochy, rozsvícení osvětlení u ostatních účastníků, zapnutí stolního mikrofonu, zapnutí projektoru a jeho přepnutí na příslušný vstup, nastavení předdefinované úrovně hlasitosti atd. Grafické rozhraní řídícího systému bude vytvořeno a nastaveno tak, aby bylo uživatelsky kompatibilní se současně používanými řídícími systémy investora. Technologický pult, pracoviště lektora Pro přednášejícího je navrženo mobilní pracoviště, připojitelné na čtyřech vyznačených místech tři po stranách pláten a jedno u technologické skříně. Umístění těchto prvků je patné z půdorysného schéma. Vlastní technologická skříň a pracoviště pro lektora není součástí dodávky AV technologií. Distribuce AV signálů Rozsah kabelových rozvodů, distribučních zařízení a interface techniky je nutné řešit konkrétně dle specifikace AV přístrojů a jejich zapojení v rámci jednotlivých stupňů projektové dokumentace. Distribuce obrazu je řešena digitálním rozvodem s podporou analogového řešení (připojení DSUB notebooku). Propojení AV technologií místností 133,132 a dvorany Pro realizaci velkých akcí bude zajištěna možnost propojení AV technologií (jednosměrné přenášení obrazu i zvuku mezi místnostmi 133, 132 a dvoranou) 5
