VD15, 18, 20, 24 SPARE PARTS CATOLOGUE KATALOG NÁHRADNÍCH DÍLŮ. Vibrační desky jednosměrné. Vibratory plates non-reversible

Transkript

1 KATALOG NÁHRADNÍCH DÍLŮ SPARE PARTS CATOLOGUE Vibrační desky jednosměrné Vibratory plates non-reversible VD15, 18, 20, 24 NTC STAVEBNÍ TECHNIKA spol. s r.o. Maloskalická 120, Česká Skalice Czech Republic Tel: Fax: ntc@ntc.cz sales@ntc.cz

2 KATALOG NÁHRADNÍCH DÍLŮ / SPARE PARTS CATALOGUE Katalog náhradních dílů platí pro stroje od výrobního čísla: Spare parts catalogue is valid for machines from a production number: 01-

3 KATALOG NÁHRADNÍCH DÍLŮ / SPARE PARTS CATALOGUE Pokyny k objednávání náhradních dílů: Instruction for ordering spare parts: Firma NTC STAVEBNÍ TECHNIKA spol. s r.o. stále zdokonaluje své výrobky na základě provozních zkušeností a nejnovějších poznatků. Proto si vyhrazuje právo změn na strojích i v průvodní dokumentaci. The company NTC STAVEBNÍ TECHNIKA spol. s r.o. continuously improve thein products on the basic of experience gained in the course of operation and of the up-to-date knowledge. They reserve, therefore, the right of modifications the machine as well as the respektive documentation. 3

4 KATALOG NÁHRADNÍCH DÍLŮ / SPARE PARTS CATALOGUE KATALOG NÁHRADNÍCH DÍLŮ SPARE PARTS ORDER Firma / Company:.. Adresa / Address:.. Země / Country:. Kontakt / Contact person: Tel.:..Doručení / Delivery: express Fax: stock Přeprava / Shipping mode:. Stroj, výrobní číslo Machine, Seriál Number Číslo dílu Part Number Název dílu Part Name Množství Quantity Poznámka Comment Datum / Date:. Podpis / Signature:... NTC STAVEBNÍ TECHNIKA spol. s r.o. tel: Maloskalická 120 fax: Česká Skalice ntc@ntc.cz CZECH REPUBLIC sales@ntc.cz 4

5 Název / Part Name: DESKA VIBRAČNÍ / VIBRATORY PLATE 31327A,B,C 31460A Typ stroje / Machine Type: VD Skupina / Group:

6 KATALOG NÁHRADNÍCH DÍLŮ / SPARE PARTS CATALOGUE Obsah / Contens Název / Part Name: Deska vibrační VD B Deska vibrační VD A Deska vibrační VD C Deska vibrační VD A Poz. Číslo dílu Název Kusů Poznámka/Note Position Part Number Part Name Piesed used Hmotnost/Weight B DESKA S VIBRÁTOREM 1 VD15 PLATE WITH VIBRATOR 41, A DESKA S VIBRÁTOREM 1 VD18 PLATE WITH VIBRATOR 46, C DESKA S VIBRÁTOREM 1 VD20 PLATE WITH VIBRATOR 55, A DESKA S VIBRÁTOREM 1 VD24 PLATE WITH VIBRATOR 69, A ZÁKLADNA RÁMU 1 BASE FRAME 6, A RÁM S ŘÍDÍTKY 1 FRAME WITH HANDLEBARS 14, A POHON 1 DRIVE 17, B KROPENÍ 1 VD15 SPRINKLING 4, A KROPENÍ 1 VD18,20,24 SPRINKLING 4, A KRYT 1 COVER 0, A ŠTÍTKY A NÁPISY 1 SIGN B DESKA TLUMÍCÍ 1 VD15 SOFT PAD 2, A DESKA TLUMÍCÍ 1 VD18,20,24 SOFT PAD 3, A PODVOZEK 1 UNDERCARRIAGE 2, A POČÍTADLO MOTOHODIN 1 HOURS COUNTER 0,100 Typ stroje / Machine Type: VD Skupina / Group:

7 Název / Part Name: DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR 31298A,B,C 31460A Typ stroje / Machine Type: VD Skupina / Group:

8 Název / Part Name: Seznam náhradních dílů 01. Deska s vibrátorem VD B 01. Plate with vibrator VD A VD20 VD C 31461A Poz. Číslo dílu Název Kusů Poznámka/Note Position Part Number Part Name Piesed used Hmotnost/Weight B DESKA ZÁKLADOVÁ 1 VD 15 PLATE 32, A DESKA ZÁKLADOVÁ 1 VD 18 PLATE 38, C DESKA ZÁKLADOVÁ 1 VD 20 PLATE 47, A DESKA ZÁKLADOVÁ 1 VD24 PLATE 60, B EXCENTR 15 1 VD 15 ECCENTRIC 15 3, A EXCENTR 18 1 VD 18 ECCENTRIC 18 4, C EXCENTR 20 1 VD 20 ECCENTRIC 20 4, A EXCENTR 24 1 VD 24 ECCENTRIC 24 4, A VÍKO I 1 VD 15,18 COVER I 1, B VÍKO I 1 VD 20,24 COVER I 1, A VÍKO II 1 VD 15,18 COVER II 1, B VÍKO II 1 VD 20,24 COVER II 1, A ŘEMENICE VIBRÁTORU 1 VIBRATOR PULLEY 0, KROUŽEK II 1 RING II 0, A ŠROUB 1 0, LOŽISKO 2 VD 15,18 BEARING 0, LOŽISKO 2 VD 20,24 BEARING 0, GUFERO 1 SHAFT SEALING 0, ŠROUB 10 0, ZÁTKA 1 PLUG 0, KROUŽEK 1 RING 0, PERO 1 FEATHER 0, O-KROUŽEK 2 O-RING 0, O-KROUŽEK 1 O-RING 0,001 Typ stroje / Machine Type: VD Skupina / Group:

9 Název / Part Name: ZÁKLADNA RÁMU / BASE FRAME 31394A Typ stroje / Machine Type: VD Skupina / Group:

10 Seznam náhradních dílů Název / Part Name: 02. Základna rámu 31394A 02. Base frame Poz. Číslo dílu Název Kusů Hmotnost Position Part Number Part Name Piesed used Weight A ZÁKLADNA RÁMU 1 4,676 BASE FRAME GUMOKOV 4 0,300 RUBBER MOUNTING ŠROUB 1 0, ŠROUB 4 0, MATICE 5 0,011 NUT PODLOŽKA 4 0,004 WASHER Typ stroje / Machine Type: VD Skupina / Group:

11 Název / Part Name: RÁM S ŘÍDÍTKY / FRAME WITH HANDLEBARS 31393A Typ stroje / Machine Type: VD Skupina / Group:

12 Seznam náhradních dílů Název / Part Name: 03. Rám s řídítky 31393A 03. Frame with handlebars Poz. Číslo dílu Název Kusů Hmotnost Position Part Number Part Name Piesed used Weight A RÁM 1 11,740 FRAME A ŘÍDÍTKA 1 3,1 HANDLEBARS A PODLOŽKA 3 0,001 WASHER GUMOKOV 2 0,041 RUBBER MOUNTING ZÁVLAČKA PRUŽNÁ 2 0,014 FLEXIBLE COTTER MATICE 2 0,007 NUT KROUŽEK 1 0,003 RING O-KROUŽEK 1 0,001 O-RING Typ stroje / Machine Type: VD Skupina / Group:

13 Název / Part Name: POHON / DRIVE 31392A Typ stroje / Machine Type: VD Skupina / Group:

14 Seznam náhradních dílů Název / Part Name: 04. Pohon 31392A 04. Drive Poz. Číslo dílu Název Kusů Hmotnost Position Part Number Part Name Piesed used Weight A DRŽÁK VYPÍNAČE 1 0,030 SWITCH HOLD A ÚCHYT 2 0,106 HOLD A DEFLEKTOR VÝFUKU 1 0,032 DEFLECTOR EXHAUST A PODLOŽKA 1 0,020 WASHER MOTOR 1 15,000 ENGINE SPOJKA 1 2,120 COUPLING ŘEMEN KLÍNOVÝ 1 0,060 VEE BELT PERO 1 0,007 FEATHER ŠROUB 4 0, ŠROUB 2 0, PODLOŽKA 4 0,002 WASHER KROUŽEK ZAJIŠŤOVACÍ 1 0,004 SAFETY RING Typ stroje / Machine Type: VD Skupina / Group:

15 Název / Part Name: KROPENÍ / SPRINKLING 31328A,B Typ stroje / Machine: VD Skupina / Group:

16 Seznam náhradních dílů Název / Part Name: 05. Kropení VD B 05. Sprinkling VD18,20, A Poz. Číslo dílu Název Kusů Poznámka/Note Position Part Number Part Name Piesed used Hmotnost/Weight A DESKA NÁDRŽE 1 TANK PLATE 1, A TRUBKA KROPENÍ 1 VD15 SPRINKLING TUBE 0, A TRUBKA KROPENÍ 1 VD18,20,24 SPRINKLING TUBE 0, A NÁDRŽ 1 TANK 1, A DRŽÁK NÁDRŽE 1 HOLT TANK 0, A ZÁTKA GUMOVÁ 1 RUBBER PLUG 0, KOHOUT 1 COCK 0, HRDLO ÚHLOVÉ 1 ANGLE SOCKET 0, KOLENO 1 KNEE 0, ZÁTKA 1 PLUG 0, A HADICE 1 HOSE 0, A HADICE 1 HOSE 0, ŠROUB 2 0, ŠROUB 4 0, ŠROUB 2 0, MATICE 2 NUT 0, MATICE 4 NUT 0, PODLOŽKA 2 WASHER 0, PODLOŽKA 10 WASHER 0,002 Typ stroje / Machine Type: VD Skupina / Group:

17 Název / Part Name: KRYT / COVER 31391A Typ stroje / Machine Type: VD Skupina / Group:

18 Seznam náhradních dílů Název / Part Name: 06. Kryt 31391A 06. Cover Poz. Číslo dílu Název Kusů Poznámka Position Part Number Part Name Piesed used Note A KRYT 1 0,430 COVER A LOGO NTC 1 0,247 LOGO NTC ŠROUB 2 0,008 Typ stroje / Machine Type: VD Skupina / Group:

19 Název / Part Name: ŠTÍTKY A NÁPISY / SIGN 20130A NTC VD Typ stroje / Machine Type: VD Skupina / Group:

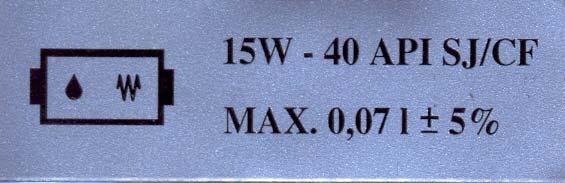

20 Seznam náhradních dílů Název / Part Name: 10. Štítky a nápisy 20130A 10. Sign Poz. Číslo dílu Název Kusů Poznámka/Note Position Part Number Part Name Piesed used Hmotnnost/Weigh SYMBOL 1 SYMBOL 0, SYMBOL 2 VD15 SYMBOL 0, SYMBOL 2 VD18 SYMBOL 0, SYMBOL 2 VD20 SYMBOL 0, SYMBOL 2 VD24 SYMBOL 0, SYMBOL 1 SYMBOL 0, SYMBOL - ČESKY SYMBOL - ENGLISH 0, SYMBOL 1 SYMBOL 0,000 6 SYMBOL 1 SYMBOL 0, SYMBOL 1 SYMBOL 0, SYMBOL 1 SYMBOL 0, SYMBOL 1 SYMBOL 0, SYMBOL 1 SYMBOL 0, ŠTÍTEK VÝROBNÍ 1 RATING PLATE 0, NÝT ZATLOUKACÍ 4 RIVET 0,001 Typ stroje / Machine Type: VD Skupina / Group:

21 Název / Part Name: DESKA TLUMÍCÍ / SOFT PAD 31371A 30041B Typ stroje / Machine Type: VD Skupina / Group:

22 Seznam náhradních dílů Název / Part Name: 12. Deska tlumící VD18, 20, A 12. Soft pad Poz. Číslo dílu Název Kusů Hmotnost Position Part Number Part Name Piesed used Weight DESKA 1 2,441 PLATE A PŘÍLOŽKA I 1 0,512 SHIM I A PŘÍLOŽKA II 1 0,517 SHIM II ŠROUB 2 0, ŠROUB 4 0, MATICE 2 0,011 NUT MATICE 4 0,003 NUT Typ stroje / Machine Type: VD Skupina / Group:

23 Seznam náhradních dílů Název / Part Name: 12. Deska tlumící VD B 12. Soft pad Poz. Číslo dílu Název Kusů Hmotnost Position Part Number Part Name Piesed used Weight DESKA 1 1,953 PLATE A PŘÍLOŽKA I 1 0,394 SHIM I A PŘÍLOŽKA II 1 0,399 SHIM II ŠROUB 2 0, ŠROUB 4 0, MATICE 2 0,011 NUT MATICE 4 0,003 NUT Typ stroje / Machine Type: VD Skupina / Group:

24 Název / Part Name: PODVOZEK / UNDERCARRIAGE 31365A Typ stroje / Machine Type: VD Skupina / Group:

25 Seznam náhradních dílů Název / Part Name: 14. Podvozek 31365A 14. Undercarriage Poz. Číslo dílu Název Kusů Hmotnost Position Part Number Part Name Piesed used Weight A RÁM I 1 0,755 FRAME I A RÁM II 1 0,990 FRAME II A DRŽÁK 1 0,030 HOLDER KOLO 2 0,206 WHEEL ŠROUB 2 0, ŠROUB 4 0, ŠROUB 2 0, MATICE 2 0,015 NUT MATICE 4 0,007 NUT MATICE 2 0,002 NUT PODLOŽKA 2 0,012 WASHER PODLOŽKA 8 0,002 WASHER PODLOŽKA 4 0,001 WASHER Typ stroje / Machine Type: VD Skupina / Group:

26 Název / Part Name: POČÍTADLO MOTOHODIN / HOUR COUNTER 31389A Typ stroje / Machine Type: VD Skupina / Group:

27 Seznam náhradních dílů Název / Part Name: 16. Počítadlo motohodin 31389A 16. Hour counter Poz. Číslo dílu Název Kusů Hmotnost Position Part Number Part Name Piesed used Weight A DRŽÁK MOTOHODIN 1 0,073 HOUR HOLT POČÍTADLO MOTOHODIN 1 0,025 HOUR COUNTER ŠROUB 2 0, MATICE 2 0,001 NUT Typ stroje / Machine Type: VD Skupina / Group:

28 Název / Part Name: PÁKA PLYNU / GAS LEVER 31422A Typ stroje / Machine Type: VD Skupina / Group:

29 Seznam náhradních dílů Název / Part Name: 18. Páka plynu 31422A 18. Gas lever Poz. Číslo dílu Název Kusů Hmotnost Position Part Number Part Name Piesed used Weight A BOVDEN PLYNU 1 0,051 GAS BOWDEN A KONZOLA PLYNU 1 0,062 GAS CONSOLE A LANKO PLYNU 1 0,009 GAS WIRE PÁKA PLYNU 1 0,209 GAS LEVER ŠROUB 2 0, ŠROUB 2 0, MATICE 1 0,005 NUT MATICE 2 0,003 NUT MATICE 2 0,002 NUT PODLOŽKA 2 0,004 WASHER PODLOŽKA 2 0,001 WASHER Typ stroje / Machine Type: VD Skupina / Group:
