1 M30 (Gas/LPG) š CZ Chcete-li získat nejnovější příručky k dílům nebo jiné příručky v jazyce obsluhy, navštivte stránky: Rev. 11 (4-2015) * *

2 ÚVOD Obalové materiály, staré součásti zařízení a kapaliny likvidujte způsobem bezpečným pro životní prostředí v souladu s místními předpisy pro likvidaci odpadu. ZAMÝŠLENÉ POUŽITÍÍ M30 je průmyslový pojízdný stroj určený k zametání a stírání tvrdých povrchů (beton, asfalt, kámen, syntetické materiály atd.). Typické aplikace zahrnují průmyslové sklady, průmyslové plochy, distribuční zařízení, stadiony, arény, parkoviště, dopravní terminály a staveniště. Nepoužívejte toto zařízení na zemině, trávě, umělé trávě nebo na kobercích. Toto zařízení se může používat ve vnitřních i venkovních prostorech, ale ve vnitřních prostorech je nutné zajistit dostatečnou ventilaci. Toto zařízení není určeno pro použití na veřejných chodnících. Nepoužívejte toto zařízení jinak, než jak je popsáno v této příručce pro obsluhu. Tennant N.V. Industrielaan AB P.O. Box AA Uden The Netherlands europe@tennantco.com TENNANT N.V. CZ 2006/42/ES 2004/108/ES

3 1

4 2

5 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY TYTO POKYNY SI USCHOVEJTE Následující údaje informují o podmínkách potenciálně nebezpečných pro obsluhu. Buďte si vědomi toho, kdy takové podmínky mohou nastat. Seznamte se se všemi bezpečnostními prvky zařízení. Poškození zařízení nebo jeho nesprávnou funkci neprodleně nahlaste. Tento stroj může být vybaven technologií, která automaticky komunikuje přes mobilní sítě. Pokud je toto zařízení provozováno na místě, kde je používání mobilních telefonů omezeno z důvodu obav týkajících se rušení zařízení, obraťte se na zástupce Tennant ohledně informací o tom, jak vypnout mobilní komunikační funkce. 1. Nepoužívejte zařízení: - bez příslušného vyškolení nebo pověření, - bez přečtení a pochopení příručky pro obsluhu, - Pod vlivem alkoholu nebo drog. - Při používání mobilního telefonu nebo jiného elektronického zařízení. - pokud nejste mentálně a fyzicky schopní postupovat podle pokynů stroje, - není-li v náležitém stavu pro použití, - v místech, kde se nacházejí hořlavé výpary/kapaliny nebo hořlavý prach, - v místech, kde je příliš tma pro bezpečné vidění ovládacích prvků nebo pro bezpečné ovládání stroje bez rozsvícených pracovních světel / světlometů, - v místech s možností padajících předmětů, není-li vybaveno ochranou hlavy. 2. Před spuštěním zařízení: - zkontrolujte zařízení, zda nedochází k žádnému úniku kapalin, - zajistěte, aby se jiskry nebo otevřený oheň nedostaly do blízkosti prostoru pro tankování, - zkontrolujte, zda jsou použity všechny bezpečnostní prvky a zda řádně fungují, - zkontrolujte správnou funkci brzd a řízení, - nastavte sedadlo a připněte si sedačkový pás. 3. Při spuštění zařízení: 3

6 4. Při použití zařízení: - používejte zařízení pouze způsobem popsaným v této příručce, - nepoužívejte pro úklid hořících nebo kouřících zbytků jako jsou cigarety, zápalky nebo horký popel, - pro zastavení zařízení používejte brzdy, - na svažující se nebo na kluzké ploše postupujte pomalu, - při zatáčení snižte rychlost, - při pohybu zařízení mějte všechny části těla na stanovišti obsluhy, - při pohybu dozadu postupujte opatrně, - se zdviženým košem pohybujte se zařízením opatrně, - před zdvižením koše se ujistěte, že je k tomu dostatek místa, - nezvedejte koš, když je stroj na svahu, - nikdy nenechávejte děti, aby si se zařízením nebo v jeho blízkosti hrály, - nevozte na zařízení žádné osoby, - vždy dodržujte bezpečnostní a dopravní předpisy, - poškození zařízení nebo jeho nesprávnou funkci neprodleně nahlaste, - dodržujte pokyny pro dávkování a manipulaci na obalech chemických přípravků, - postupujte podle bezpečnostních pokynů týkajících se mokré podlahy. 5. Před ukončením práce se zařízením nebo před jeho servisem: - neparkujte v blízkosti hořlavých materiálů, prachu, plynů nebo kapalin, - zastavte na rovném povrchu, - aktivujte parkovací brzdu, - vypněte zařízení a vyjměte klíček. 6. Během servisu zařízení: - všechny práce musejí být prováděny při dostatečném osvětlení a viditelnosti, - zabraňte pohybu jeho částí, Nenoste volný oděv, šperky a dlouhé vlasy si sepněte, - zablokujte kola zařízení před jeho zdviháním, - stroj zdvihejte pouze na místě určeném pro tento účel, Podepřete zařízení montážním podstavcem. - používejte kladku nebo zdvihací plošinu o dostatečné nosnosti pro hmotnost stroje, - v blízkosti elektrických komponentů nepoužívejte tlakové stříkání ani postřik hadicí, - před prací na zařízení odpojte spoje akumulátorů, - vyhýbejte se styku s kyselinou v akumulátorech, - zabraňte kontaktu s horkou chladící kapalinou motoru, - za horkého motoru neodstraňujte víko z chladiče, - nechte motor vychladnout, - udržujte vzdálenost mezi místem pro servis palivového systému a otevřeným ohněm a jiskrami, Udržujte dostatečné větrání, - pro lokalizaci unikající hydraulické kapaliny pod tlakem použijte lepenkový papír. - veškeré opravy mohou být prováděny pouze kvalifikovaným servisním pracovníkem, - neprovádějte žádné změny v provedení zařízení, - používejte náhradní díly dodané nebo schválené společností Tennant, - používejte osobní ochranné pracovní prostředky podle potřeby a tam, kde je to doporučeno v této příručce. Pro vaši bezpečnost: používejte ochranu sluchu. Pro vaši bezpečnost: používejte ochranné rukavice. Pro vaši bezpečnost: používejte ochranu očí. Pro vaši bezpečnost: používejte ochranný respirátor. 7. Při nakládání zařízení na nákladní vůz/závěs nebo při vykládání: - před nakládáním vypusťte zásobníky, - před připevněním zařízení spusťte čistící hlavu a stěrače, - před nakládáním vyprázdněte koš, - vypněte zařízení a vyjměte klíček, - použijte rampu, nákladní vůz nebo závěs s patřičnou nosností pro zařízení a obsluhu, - používejte buben s navijákem, Nenajíždějte se zařízením z plošiny nebo na plošinu, pokud výška nákladu není nad zemí 380 mm (15 palec) nebo méně, - po naložení zařízení zařaďte parkovací brzdu, - zablokujte kola zařízení, - stroj připevněte k nákladnímu vozu nebo k přívěsu. 4

7 VÝSTRAŽNÝ ŠTÍTEK - Stroj vypouští toxické plyny. Může dojít k vážnému poranění nebo úmrtí. Zajistěte odpovídající větrání. VÝSTRAŽNÝ ŠTÍTEK - Zařízení může způsobovat přílišný hluk. Může dojít ke ztrátě sluchu. Používejte ochranu sluchu. VÝSTRAŽNÝ ŠTÍTEK - Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi. Nepoužívejte zařízení pro úklid těchto materiálů. Umístěný na straně prostoru pro obsluhu. BEZPEČNOSTNÍ ŠÍTEK - Před uvedením zařízení do chodu si prostudujte uživatelskou příručku. Umístěný na straně prostoru pro obsluhu. Umístěný na straně prostoru pro obsluhu. Umístěný na straně prostoru pro obsluhu. ŠTÍTEK S UPOZORNĚNÍM - Motor s LPG bude běžet ještě několik vteřin po vypnutí klíčkem. Před opuštěním zařízení zařaďte ruční brzdu. VÝSTRAŽNÝ ŠTÍTEK - Bod přivření zdvihacího ramena. Udržujte vzdálenost od zdvihacích ramen koše. Umístěný vedle spínače zapalování na přístrojové desce. (pouze zařízení s LPG) Umístěný na obou zdvihacích ramenech koše. 5

8 VÝSTRAŽNÝ ŠTÍTEK - Pohybující se řemen a ventilátor. Nepřibližujte se. VÝSTRAŽNÝ ŠTÍTEK - Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. V nádrži nepoužívejte hořlavé materiály. Umístěný na panelu motorového prostoru. Umístěný vedle krytu nádrže pro roztok a nádrže pro čisticí přípravek. VÝSTRAŽNÝ ŠTÍTEK - Neostřikujte lidi nebo zvířata. Může to vést k vážným zraněním. Používejte ochranu očí. Rozprašovač držte oběma rukama. Umístěný na rámu zařízení. VÝSTRAŽNÝ ŠTÍTEK - Nebezpečí popálení. Horký povrch. Nedotýkejte se. VÝSTRAŽNÝ ŠTÍTEK - Zvednutý koš může spadnout. Zajistěte koš pomocí kolíku pro zajištění koše. Umístěný na straně nárazníku, na krytu výfuku a na hydraulickém zásobníku. Umístěný na obou zdvihacích ramenech koše. 6

9 J K L I A H B G F E D C M N T O P Q S R 7

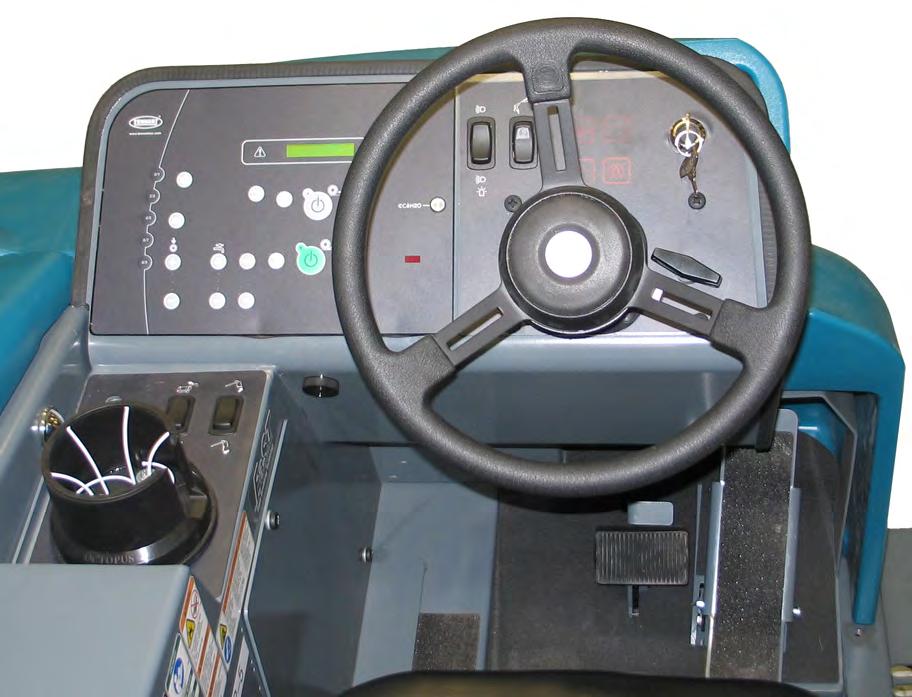

10 J K L M A B C N D I H F G E 8

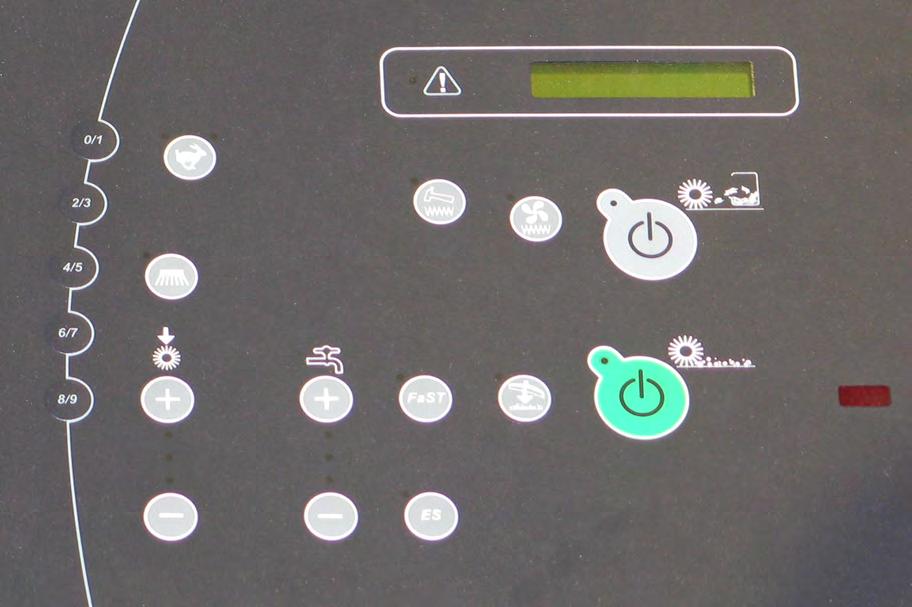

11 A B O P N L M C H G D J E K I F 9

12 ( ) ( ) 10

13 11

14 12

15 13

16 14

17 15

18 16

19 PRO VAŠI BEZPEČNOST: při práci na nakloněné nebo na kluzké ploše postupujte se zařízením pomalu. Nepoužívejte zařízení v oblastech, kde venkovní teplota dosahuje hodnoty vyšší než 43 C (110 F). Nepoužívejte funkce stírání v místech, kde klesá teplota pod bod mrazu 0 C (32 F). 17

20 Zkontrolujte zařízení, zda nedochází k žádnému úniku kapalin. Zkontrolujte činnost houkačky, světlometů, zadních světel, bezpečnostních světel a akustické výstrahy při couvání (pokud je ve výbavě). 18

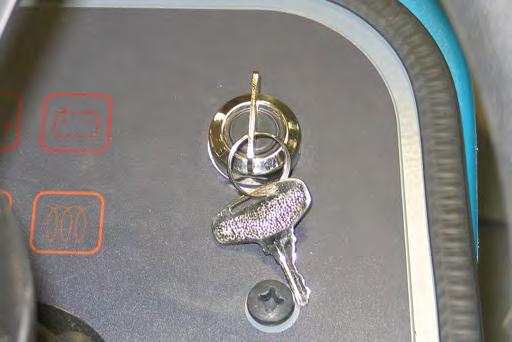

21 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 19

22 5. Rozsviťte světla. PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem neparkujte v blízkosti hořlavých materiálů, prachu, plynů nebo kapalin. Zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 20

23 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 21

24 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 22

25 23

26 24

27 25

28 (S/N ) 26

29 27

30 28

31 29

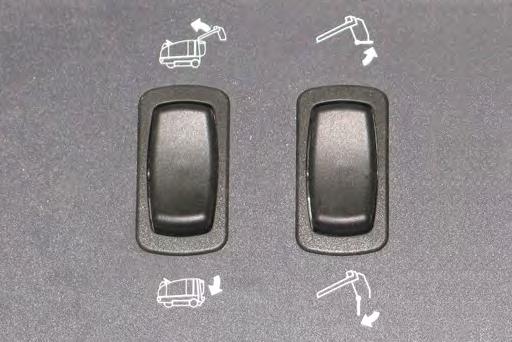

32 PRO VAŠI BEZPEČNOST: před zdvižením koše se ujistěte, že je k tomu dostatek místa. Nezvedejte koš, když je stroj na svahu. PRO VAŠI BEZPEČNOST: při couvání se zařízením buďte opatrní. Se zdviženým košem pohybujte se zařízením opatrně. 30

33 31

34 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 32

35 33

36 34

37 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 35

38 36

39 37

40 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 38

41 39

42 *Motor GM (S/N ) *POZNÁMKA: Stroje s motory Mitsubishi s výrobním číslem a vyšším budou při příliš vysoké teplotě chladicí kapaliny zobrazovat kontrolku kontrola motoru a automaticky vypnou stroj. 40

43 41

44 42

45 43

46 44

47 + 45

48 46

49 47

50 48

51

52 Níže uvedená tabulka uvádí zodpovědnou osobu pro každou proceduru. O = Operátor T = Školený personál Zodpově dná osoba Rotujte zepředu dozadu Je-li třeba, zkontrolujte a nastavte stopu kartáče 50

53 100 hodin 200 hodin 400 hodin 800 hodin Zodpově dná osoba T 18 Chladič Očistěte vnější část - 1 T 18 Hydraulický Očistěte vnější část - 1 chladič T 1 Motor Vyměňte olej a filtr EO 1 Vypusťte nashromážděný olej ze - 1 zplynovače LPG Motor, GM Vypusťte olej z elektronického - 1 (S/N ) regulátoru tlaku (EPR). O 13, 19 Kola Zkontrolujte případné poškození - 3 T 6 Kolečka zadní Promažte SPL 2 stírací lišty T 6 Zadní stírací lišta Zkontrolujte vyrovnání - 1 O 2 Zástěrky čistící hlavy Zkontrolujte poškození nebo opotřebení - 1 T 12 Nosná ložiska Promažte SPL 2 předního kola T 1, 17 Hnací hřídel Promažte SPL 4 T 12 Válec řízení Promažte SPL 1 T 1, 18 Hadice a svorky Zkontrolujte těsnost a opotřebení - 2 chladiče T 11 Brzdový pedál Zkontrolujte nastavení - 1 T 14 Otočné body Promažte SPL 2 zdvihacího ramene koše T 5 Otočné body dveří koše Promažte SPL 2 T 1 Motor, GM (S/N ) Vyčistěte a seřiďte nebo vyměňte svíčky - 4 T 1 Motor Vyměňte vzduchový filtr - 1 Vyměňte palivový filtr - 1 T 10 Hydraulická Vyměňte plnící uzávěr 1 nádrž T 1 Motor, GM Zkontrolujte rozvodový řemen - 1 (S/N ) T - Hydraulické Zkontrolujte opotřebení a - Všechny hadice poškození T 1, 18 Chladící systém Propláchněte WG 2 T 13 Hnací motor Utáhněte matici hřídele na moment - 1 T 13 Přední kolo Nastavte matice na kroutící - 1 moment T 15 Akumulátor Očistěte a utáhněte připojení kabelů k akumulátoru hodin T 16 Filtry systému FaST T 1 Motor, Mitsubishi Vyměnit - 2 Vyměňte zapalovací svíčky - 4 (S/N ) T 1 Motor Zkontrolujte systém PCV - 1 T 1, 19 Hadice chladiče Zkontrolujte z hlediska popraskání - 2 a poškození 51

54 1 200 hodin Zodpově dná osoba T 10 Hydraulická nádrž *Vyměňte filtr kapaliny hodin hodin T 1 Motor, GM (S/N ) T 10 Hydraulická nádrž Vyměňte rozvodový řemen - 1 *Vyměňte hydraulickou kapalinu HYDO 1 *Vyměňte sítko hodin T 1 Motor, Mitsubishi (S/N ) Vyměňte rozvodový řemen a hnací řemen vyvažovacího hřídele

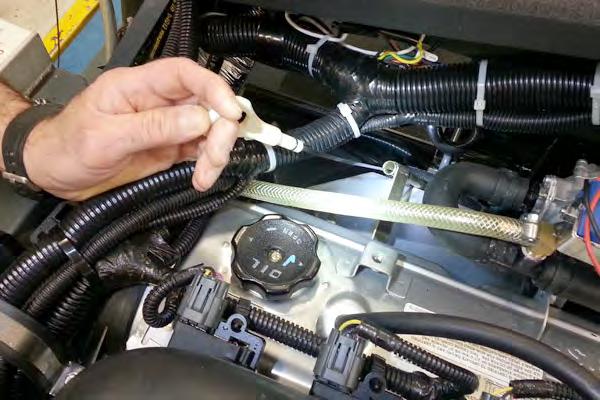

55 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. Olej do motoru doplňujte na úroveň mezi značkami na měřiči oleje. Nepřeplňujte nad horní značku na měřiči. Náplň motorového oleje motorů GM (stroje s výrobním číslem a nižším) činí 3,5 l (3.7 qt) včetně olejového filtru. Náplň motorového oleje motorů Mitsubishi (stroje s výrobním číslem a vyšším) činí 4.7 l (5 qt) včetně olejového filtru. 53

56 54

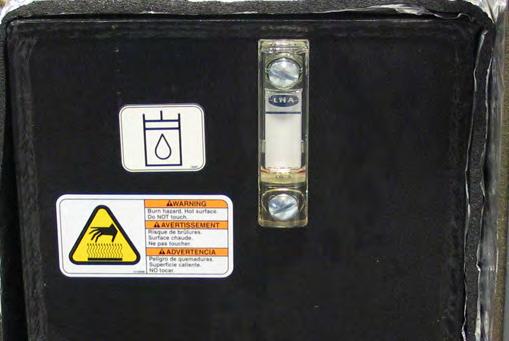

57 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. VÝSTRAHA - Nebezpečí popálení. Horký povrch. Nedotýkejte se. 55

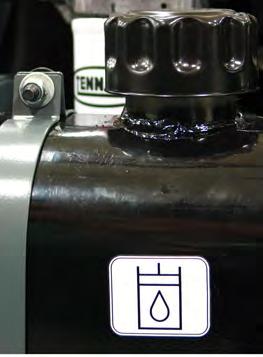

58 K dispozici jsou tři kapaliny pro různé rozsahy teploty okolního vzduchu: Značková hydraulická kapalina TennantTrue (prodloužená životnost) Číslo součásti Kapacita ,8 l (1 gal) l (5 gal) ,8 l (1 gal) l Viskozitní index ISO (VI) ISO 100 VI 126 nebo vyšší ISO 68 VI 155 nebo vyšší Rozsah teplot okolního vzduchu 19 C (65 F) nebo vyšší 7 až 43 C (45 až 110 F) ,8 l (1 gal) l ISO 32 VI 163 nebo vyšší 16 C (60 F) nebo nižší

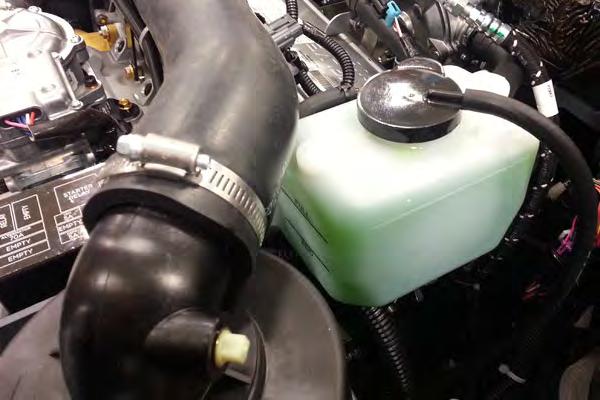

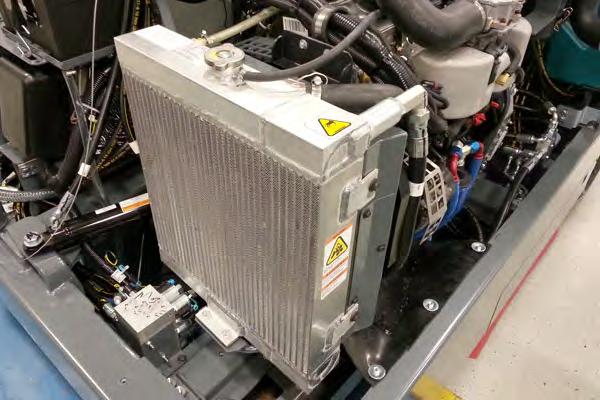

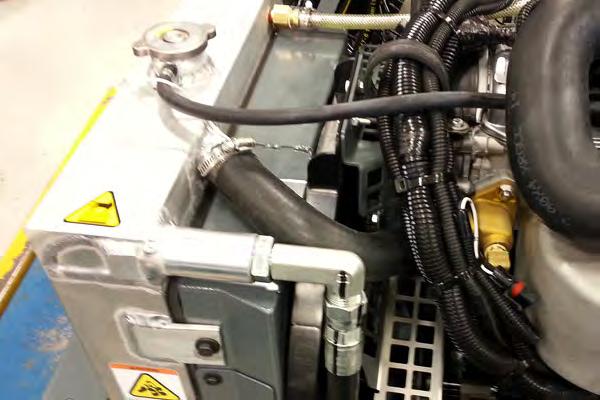

59 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. PRO VAŠI BEZPEČNOST: při servisu zařízení zamezte kontaktu se zahřátou chladící kapalinou motoru. Za horkého motoru neodstraňujte víko z chladiče. Nechte motor vychladnout. Denně kontrolujte hladinu chladicí kapaliny v zásobníku. Hladina chladicí kapaliny musí být při chladném motoru mezi značkami. Pro instrukce k míchání vody a chladicí kapaliny se obraťte na výrobce chladicí kapaliny. Každých hodin provozu zkontrolujte hadice chladiče, zda nejsou popraskané nebo poškozené. 57

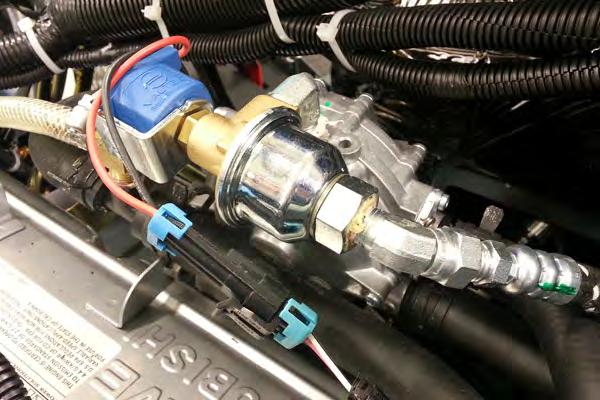

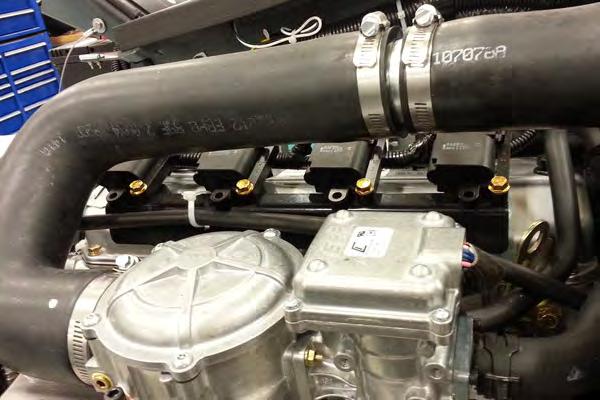

60 ELEKTRONICKÝ REGULÁTOR TLAKU (LPG) (S/N ) ZPLYNOVAČ LPG Vypusťte nashromážděný olej ze zplynovače LPG po každých 100 hodinách provozu. 58

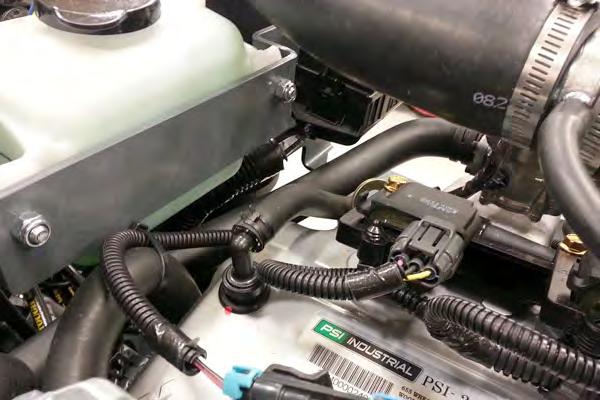

61 Napětí řemene kontrolujte po každých 50 hodinách provozu. Upravte napětí podle potřeby. Správné napětí řemene je 13 mm při působení síly 4 až 5 kg v místě uprostřed délky nejdelšího rozpětí řemenu. ZAPALOVACÍ SVÍČKY - MOTORY GM (S/N ) SYSTÉM PCV Zkontrolujte systém PVC po každých hodinách provozu. ZAPALOVACÍ SVÍČKY - MOTORY MITSUBISHI (S/N ) Vyměňte zapalovací svíčky po každých hodinách provozu. ROZVODOVÝ ŘEMEN - MOTORY GM (S/N ) 59

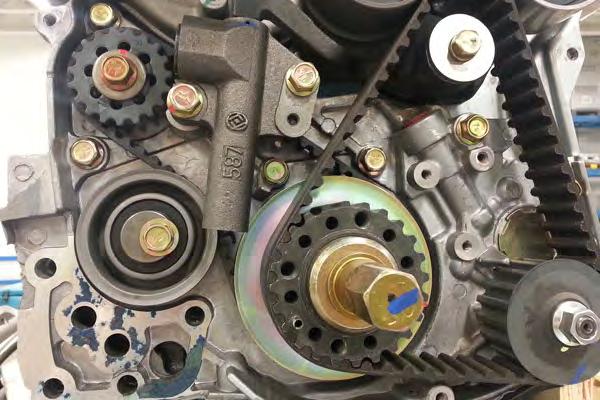

62 ROZVODOVÝ ŘEMEN A HNACÍ ŘEMEN VYVAŽOVACÍHO HŘÍDELE - MOTORY MITSUBISHI (S/N ) Vyměňte rozvodový řemen a hnací řemen vyvažovacího hřídele po každých hodinách provozu. 60

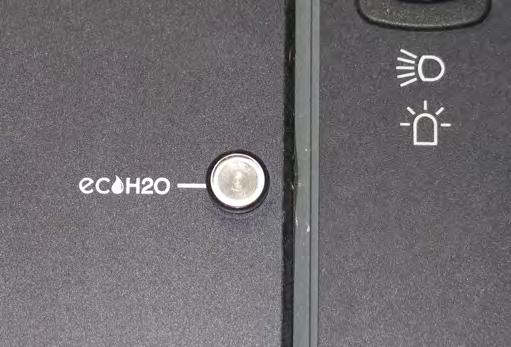

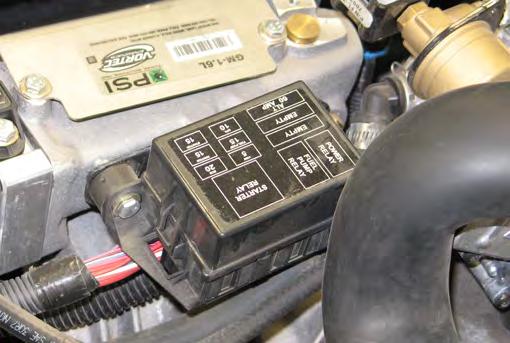

63 20 A ec H2O (ec H2O) 61

64 62

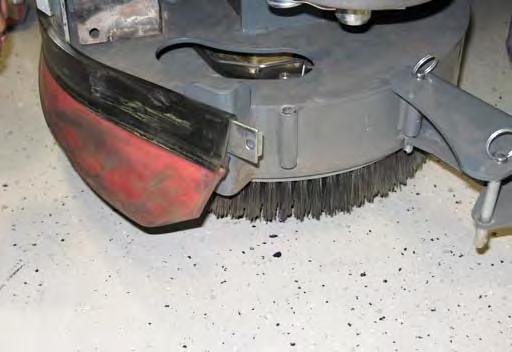

65 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. V zájmu maximální životnosti kartáčů a pokud možno nejvyšší účinnosti čištění rotujte každých 50 hodin provozu kartáče směrem zepředu dozadu. 63

66 A C C A B D D B Je-li třeba, zkontrolujte a nastavte po rotování stopu kartáče. Viz KONTROLA A NASTAVENÍ STOPY HLAVNÍHO KARTÁČE. 64

67 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 65

68 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 66

69 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 67

70 68

71 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení. 69

72 70

73 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 71

74 72

75 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 73

76 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 74

77 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 75

78 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 76

79 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 77

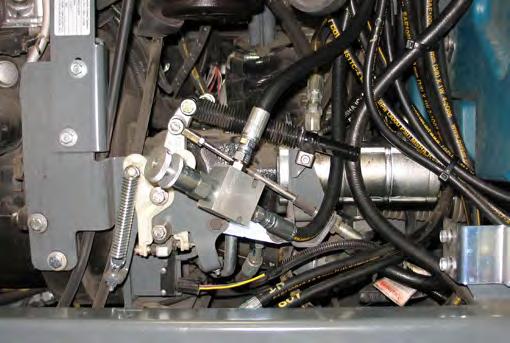

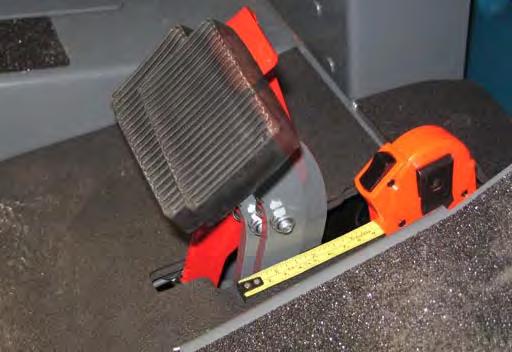

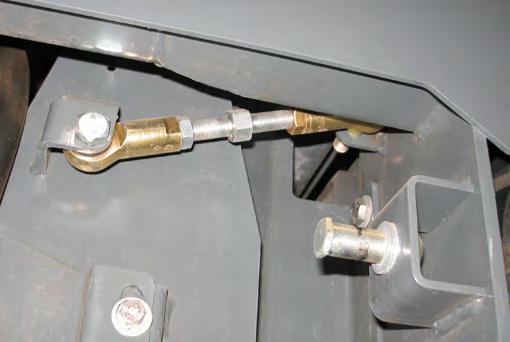

80 Při kontrole seřízení brzd změřte vzdálenost od pedálu parkovací brzdy k bodu, kdy vzniká odpor při pohybu pedálu. Vzdálenost musí činit 6 mm (0,25 palec) až 19 mm (0,75 palec). V případě potřeby seřiďte brzdy

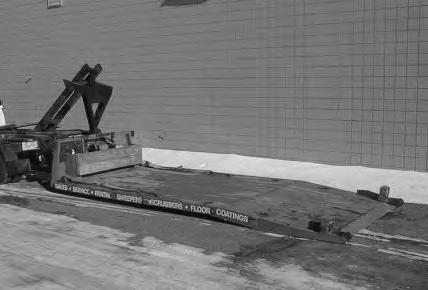

81 PRO VAŠI BEZPEČNOST: před naložením zařízení na nákladní vozidlo nebo přívěs vypusťte nádrže a vyprázdněte koš. 79

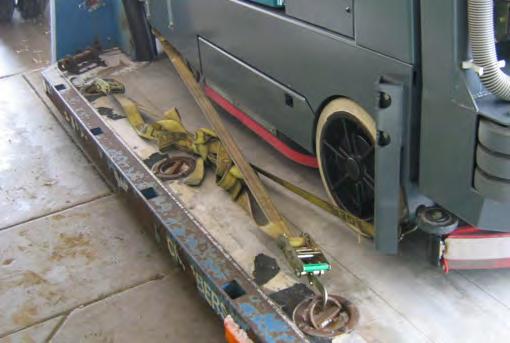

82 PRO VAŠI BEZPEČNOST: při nakládání/vykládání zařízení na/z nákladního vozidla nebo přívěsu, spusťte stírací hlavu a stěrače před upoutáním zařízení. 80

83 PRO VAŠI BEZPEČNOST: před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, zařaďte parkovací brzdu, vypněte zařízení a vyjměte klíček. 81

84 82

85 83

86 Stupeň ochrany 2745 IPX3 Hodnoty zjištěné podle EN Hladina akustického tlaku L pa 84 Db(A) Míra nejistoty hlučnosti K pa 3.0 Db(A) Hladina akustického tlaku L WA + míra nejistoty K WA 106 Db(A) Vibrace - ruka-paže < 2.5 m/s 2 Vibrace - celé tělo < 0.5 m/s 2 Max. úhel stoupání a klesání při přemísťování - prázdný 18 % Max. úhel stoupání při čištění 10 % Maximální úhel stoupání a klesání při celkové hmotnosti (GVWR) 14 % Maximální okolní teplota pro provoz zařízení 43 C (110 F) Minimální teplota pro provoz zařízení s čištěním 0 C (32 F) 84

87 Systém Kapacita Viskozitní index ISO Rozsah teplot okolního vzduchu Hydraulická nádrž 38 l ISO 100 VI 126 nebo vyšší 19 C (65 F) nebo vyšší Hydraulický systém 45 l ISO 68 VI 155 nebo vyšší 7 až 43 C (45 až 110 F) celkem ISO 32 VI 163 nebo vyšší 16 C (60 F) nebo nižší (S/N ) Motor Druh Zapalování Cyklus Sání Válce Průměr Ráz Mitsubishi 2.0 (S/N ) Pístový Cívka a svíčka 4 Přirozené 4 85 mm (3.35 in.) 88 mm (3.46 in.) Obsah Užitečný výkon, řízený Užitečný výkon, maximální ccm (122 cu in.) 37.3 kw (50 k) při ot./min 44,7 kw (60 k) při ot./min Palivo Chladící systém Elektrický systém Benzín, minimálně 87 oktanů, bezolovnatý Palivová nádrž: 42 l (11.2 gal) LPG, Palivová nádrž: 15 kg Protimrznoucí směs voda/ethylenglykol 12 V nominální Celkem: 7,5 l (2 gal) 75A alternátor Chladič: 3,8 l (1 gal) Volnoběžná rychlost, bez (Vysoké) regulované otáčky, se Pořadí zapalování zatížení zatížením ot./min ot./min l (5 qt) 5W30 SAE-SG/SH 85

88 c 86

89 87

90 88
