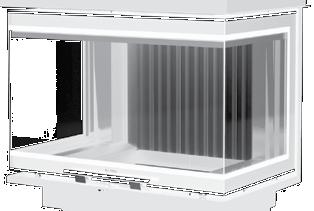

1 Návod na obsluhu Krbová vložka SRA xkluzivní topení SRA Ident. číslo Popis SRA F SRA DS SRA S levá SRA S pravá SRA PS SRA F SRA DS SRA S levá SRA S pravá SRA PS SRA F SRA DS SRA S levá SRA S pravá SRA PS SRA F SRA DS SRA W F SRA W DS SRA W S levá SRA W S pravá SRA W F SRA W DS SRA W S levá SRA W S pravá LDATRONIC pro topeniště SRA

2 Protokol o uvedení do provozu pro výrobce zařízení LDA topná krbová vložka SRI SRA Šířka: cm cm cm cm erze: PS (třístranná) F (rovná) DS (průhled) S (rohová) levá S (rohová) pravá Datum instalace Provozovatel zařízení Sériové číslo (viz strana ) A Ulice PSČ / město Telefon, příp. mobil Při reklamacích v době záruční lhůty je třeba výrobci zařízení bezpodmínečně předložit tento protokol o uvedení do provozu! Komín (světlý průřez, účinná výška, typ) kulatý: Ø cm čtvercový cm hranatý: x cm Typ komína: třísložkový, izolovaný dvousložkový jednosložkový, zděný nerez, izolovaný účinná výška komína: cca. m jiný : osvědčení kominíka k dispozici Naměřené hodnoty: Tah komína Teplota spalin (výstup krbové vložky) Teplota spalin (vstup do komína) po cca.: Pa C C min min min Keramické tahy Tahový systém : ležaté tahy Tahový systém : svislé tahy Délka tahů: m Průřez: cm² Změna směru v úhlových stupních (součet): stupňů Roztápěcí klapka k dispozici Ano Ne Kovové spalinové tahy akumulační výměník GSK MHK Spojovací místa utěsněna: Přívod vzduchu na spalování: rourovými objímkami vedením z exteriéru tmelem z místnosti Délka vedení: m, Provozovatel zařízení Provozovateli byly odevzdány technické podklady, byl seznámen s bezpečnostními pokyny, obsluhou a údržbou uvedeného zařízení Průměr: Ø cm, Instalační rma / razítko Počet ohybů : Datum a podpis Datum a podpis Upozornění: Topenište smí být uvedeno do provozu až ve chvíli, kdy kominík oveří vhodnost a bezpečnou použivatelnost. Prosím, dodržujte místní predpisy, např. LBO, FeuO, KÜO "

3 Protokol o uvedení do provozu pro zákazníka (zůstává v tomto návodu) LDA topná krbová vložka SRI SRA Šířka: cm cm cm cm erze: PS (třístranná) F (rovná) DS (průhled) S (rohová) levá S (rohová) pravá Datum instalace Provozovatel zařízení Sériové číslo (viz strana ) A Ulice PSČ / město Telefon, příp. mobil Při reklamacích v době záruční lhůty je třeba výrobci zařízení bezpodmínečně předložit tento protokol o uvedení do provozu! Komín (světlý průřez, účinná výška, typ) kulatý: Ø cm čtvercový: cm hranatý: x cm Typ komína: třísložkový, izolovaný dvousložkový jednosložkový, zděný nerez, izolovaný účinná výška komína: cca. m jiný : Osvědčení od kominíka k dispozici Naměřené hodnoty: Tah komína Teplota spalin (výstup krbové vložky) Teplota spalin (vstup komína) po cca.: Pa C C min min min Keramické tahy Tahový systém : ležaté tahy Tahový systém : svislé tahy Délka tahů: m Průřez: cm² Změna směru v úhlových stupních (součet): stupňů Roztápěcí klapka k dispozici Ano Ne Kovové tahy akumulační výměník GSK MHK Spojovací místa utěsněna: Přívod vzduchu na spalování rourovými objímkami vedením z exteriéru tmelem z místnosti Délka vedení: m, Provozovatel zařízení Provozovateli byly odevzdány technické podklady, byl seznámen s bezpečnostními pokyny, obsluhou a údržbou uvedeného zařízení Průměr: Ø cm, Instalační rma / razítko Počet ohybů : Datum a podpis Datum a podpis Upozornění: Topenište smí být uvedeno do provozu až ve chvíli, kdy kominík oveří vhodnost a bezpečnou použivatelnost. Prosím, dodržujte místní predpisy, např. LBO, FeuO, KÜO Upozornění: Topenište smí být uvedeno do provozu až ve chvíli, kdy kominík oveří vhodnost a bezpečnou použivatelnost. Prosím, dodržujte místní predpisy, např. LBO, FeuO, KÜO

4 Obsah. Bezpečnostní pokyny. První uvedení do provozu.. Palivo. ytápění a regulace výkonu. Funkce vyklapnutí dvířek topeniště. Čištění a údržba. Kontrolní seznam při poruše. Ručení a záruka. Prohlášení o shodě. Náhradní díly a díly podléhající opotřebení. SRA všechny verze LDATRONIC náhradní díly. SRA F (rovná) náhradní díly. SRA DS (průhledová) náhradní díly. SRA S (rohová) náhradní díly. SRA PS (panoramatická třístranné prosklení) náhradní díly. Technické údaje

5 Bezpečnostní pokyny Bezpečnostní pokyny. Bezpečnostní pokyny Žhavé díly, žhavé plochy, nebezpečí popálení! Topná krbová vložka, především její čelo, se při provozu velmi rychle zahřívá. Přes skleněnou tabulku přikládacích dvířek je odevzdáván značný podíl výkonu. Pro bezpečnou obsluhu zařízení používejte přiloženou ochrannou rukavici. Dejte pozor na to, aby se především děti držely během provozu a po něm v dostatečné bezpečnostní vzdálenosti od zařízení. Během provozu neotvírejte dvířka! Během topného provozu musí zůstat dvířka uzavřená, aby nedošlo k úniku spalin. Silným zplynováním při použití dřeva jako paliva a slabým tahem komína může při otevírání přikládacích dvířek dojít k úniku kouře a spalin. Je důrazně doporučeno neotevírat dveře před vyhořením paliva na žhavé uhlíky. Pokud jsou ke krbové vložce připojeny spalinové tahy, musí být před přiložením otevřena roztápěcí klapka. Mřížku teplého vzduchu (výdechová mřížka) při provozu nikdy úplně nezavírejte! Abyste zamezili hromadění tepla, nesmějí být během topného provozu najednou zavřeny všechny mřížky teplého vzduchu. Bezpodmínečně udržujte bezpečnostní odstupy! elikost ohnivzdorné podlahové předložky (zpravidla cm před a cm z boku vedle otvoru topeniště, u hořlavých podlahových krytin) stejně jako odstupy k hořlavým konstrukčním dílům v oblasti sálání pohledového skla (zpravidla cm, resp. cm při dostatečné ochraně proti sálání) zjistíte z náčrtu: cm cm cm Aby byl zajištěn správný a bezpečný provoz topeniště, musí být vytvořen potřebný tah komína. Toto musí být zohledněno především v přechodné době (např. na podzim nebo na jaře) nebo při špatném počasí (např. při silném větru, mlze atd.). cm zum Prosíme vyplňte společně s aším prodejcem oba protokoly o uvedení do provozu. Jeden protokol zůstane v tomto návodu na obsluhu a příp. ám později pomůže zodpovědět otázky týkající se aší vložky SRA. Zařízení na odsávání vzduchu (napr. ventilační zařízení, digestoře, sušicky atp.), která jsou provozována ve stejné místnosti nebo stejném svazku vzduchu v místnosti, mohou narušovat funkci přívodu vzduchu na spalování. Ke kontrole doporučujeme odpovídající bezpečnostní zařízení LDA kontrolér podtlaku LUC. Warmluftgitter Spolehlivost a životnost ašeho zařízení SRA závisí na správné obsluze, údržbě a respektování pokynů uvedených v tomto návodu na obsluhu. Zařízení na odsávání vzduchu mohou narušovat přívod vzduchu na spalování! cm Krbové vložky série SRA se samouzavíracími dvířky jsou vhodné pro několikanásobné obsazení komína (montáž samouzavíracích dvířek podle kapitoly. v návodu na instalaci SRA). Během provozu nesmí být otvor vzduchu na spalování uzavírán, omezován, zužován, zakrývá nebo obestavován. cm S instalací topné krbové vložky SRA do vašeho krbu zařízení jste se rozhodli pro moderní spalovací a topné zařízení se spalováním dřeva s malým množstvím škodlivých látek. edle designu klademe zvláštní důraz na vyspělou spalovací techniku, vysoce kvalitní materiál a dobré zpracování. Topná krbová vložka SRA byla zkonstruována podle aktuálního stavu technologie a je odzkoušená a schválená normou DIN N. Při provozu topenišť, která odebírají vzduch na spalování z obytné místnosti, musí být v každém případě zajištěn dostatečný přívod čerstvého vzduchu do této místnosti. entilační systémy nebo jiná topeniště nesmějí narušovat přívod vzduchu. cm Srdečně blahopřejeme! cm ždy zajistěte dostatečný přívod vzduchu na spalování! Obr.. Bezpečnostní odstupy a žáruvzdorná podlahová podložka

6 () Nepřípustné palivo () Roztápění Spolkový zákon o emisích důsledně penalizuje spalování odpadu a zbytkových látek v domácích topeništích. Odpady, dřevěné štěpky, hobliny a piliny, kůra a dřevotřískové desky, ošetřené, lakované, impregnované nebo potažené dřevo a uhlí nesmí být spalováno. Pokud se na dne topeniště stále nachází zbytky dřevěného uhlí z předchozího topení, neměly by se odstraňovat. Dřevěné uhlí shoří při následujícím topení a pomůže zařízení při roztápění rychleji dosáhnout optimální provozní teploty. Použití špatného paliva vede ke znečištění vzduchu a životního prostředí, také negativně působí na funkci a životnost komínu a topeniště. Následkem je vysoká poruchovost a rychlé opotřebení. Mohou následovat nákladná sanační opatření nebo dokonce výměna přístroje. Před roztápěním by měly být zkontrolovány tlakové podmínky v komíně. Aby tak bylo učiněno, otevřete trochu dvířka topeniště a podržte u nich plamen zápalky nebo zapalovače. Kominíci snadno zjistí stopy takových škod na životním prostředí. Jednou až čtyřikrát za rok kominík zkontroluje komín. Pokud obsluhujete krbovou vložku správně a topíte v ní výhradně suchým dřevem, dá se zabránit přílišné tvorbě a usazování sazí a značně snižujete náklady na čistění a s tím spojené další výdaje. () Podpalovače Na podpalování doporučujeme klestí, třísky a naše praktické roztápěcí kostky LDA FeuerFit! Palivové dřevo naštípejte na kusy vhodné velikosti (ne kulatina). Úzká polena, především z měkkého dřeva, mají jen krátkou dobu hoření, a proto se velmi hodí na roztápění.. ytápění a regulace výkonu Ovládací prvky Spalování je u zařízení SRA pohodlně ovladatelné ruční regulací vzduchu. Ta se nachází pod přikládacími dvířky topeniště. Nastavení ruční regulace vzduchu udržení žáru vypnuto střední topný výkon studený start a roztopení Pokud se plamen nevtáhne do otvoru, musí se např. vlivem silného tepla vytvořit v komíně tah. Pokud se to nepodaří, je třeba upustit od uvedení topeniště do provozu! Pokud ze spalovacího prostoru vystupuje vzduch a fouká plamen dokonce směrem do obytné místnosti, krbová vložka by též neměla být uvedena do provozu. Pokud je plamen tažen směrem do topeniště, je podtlak odpovídající. Nyní je možné začít s roztápěním: a) palivové dřevo naštípejte na více třísek Ruční vzd.regulace: studený start a roztápění b) položte třísky na dno topeniště c) mezi třísky položte podpalovací kostku (např.lda FeuerFit) a zapalte ji d) položte další dva větší kusy štípaného dřeva na třísky e) dvířka topeniště nechte zhruba až minut mírně pootevřená f) hned, jak zcela vytažena. je viditelný živý oheň a vzniklý kondenzát na skle je odpařený, zavřete úplně dvířka topeniště () Další vytápení a) Příprava palivového dřeva: max. polena, Ruční vzd.regulace: vrstvy nad sebou (dávkované množství viz kap..) b) dvířka topeniště na přikládání otevřete až tehdy, až bude dřevo shořelé na uhlíky c) štípané dřevo položte na dostatečně žhavé uhlí střední topný výkon napůl vytažena () Topný provoz zcela zasunuta napůl vytažena zcela vytažena Při obsluze se řiďte výhradně pokyny ašeho kamnáře! Dřevo je dlouhoplamenné, silně plynaté palivo, které musí rychle a pod stálým přívodem kyslíku shořet. Hoření nesmí být přiškrcováno. Dřevo jako palivo je tedy jen těžko regulovatelné. určitém rozsahu může být výkon ovlivněn jen četností a přikládáním paliva. elká polena redukují rychlost hoření a napomáhají rovnoměrnému hoření. Malá polena hoří rychleji a vedou krátkodobě k vyššímu výkonu.

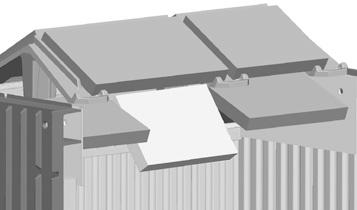

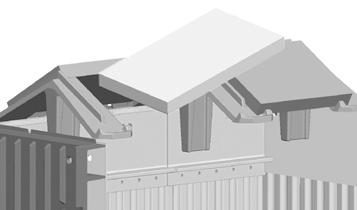

7 První uvedení do provozu Nepřehlédněte kapitolu První uvedení do provozu a kontrola funkce v návodu na instalaci pro topeniště s vodní technikou! Není povolena žádná konstrukční změna krbové vložky SRA! Krbová vložka SRA W smí být uvedena do provozu tehdy, když je připojení do teplovodní soustavy provedeno zcela funkčně a vodní výměník je naplněn!.. Palivo případě požáru v komínu dodržte správný postup! a) Uzavřete vzduch na spalování! b) Zavolejte hasiče a kominíka! c) Musí být umožněn přístup k čistícím otvorům (např. ke sklepu a půdě)! d) Z komína odstraňte všechny hořlavé materiály! e) Před uvedením topeniště do provozu informujte ašeho kominíka a nechte zkontrolovat, zda nedošlo k poškození komínu! f) Kominík by měl zjistit příčinu požáru komínu a odstranit ji.. První uvedení do provozu Nově vyzděné krby musejí před uvedením do provozu vyschnout, neboť je při jejich výstavbě použito mnoho vody. Toho je nejlépe dosaženo v létě, zatímco jsou přikládací dvířka v chladném stavu úplně otevřena. Při nižších externích teplotách musí být krb vysušen zatopením. Nově vystavěná kamna nesmějí být v žádném případě použita k vysušení obytných místností v novostavbě. Po dokončení kamen je nezbytné počkat alespoň až týdny se zatopením, které je důležité pro vysušení realizace. Jen tak může být obsažená voda ze zařízení vypuzena bez poškození zařízení. Při sušení smí být použito jen málo paliva (max. dvě polena) v max. jedné vrstvě. Přiložení by mělo proběhnout až po téměř celkovém shoření paliva. Použijte maximální nastavení vzduchu na spalování (studený start / roztápění) a vzduch na spalování nechte otevřený také po shoření. Tato fáze sušení může trvat v závislosti na velikosti zařízení až dva týdny. Při prvním uvedení topeniště do provozu doporučujeme topit pouze malými dávkami paliva ( kg). Při prvním uvedení do provozu může krátce dojít ke vzniku lehkého zápachu. Během této doby prosím zajistěte dostatečné odvětrání místnosti instalace a vyhněte se přímému vdechování. Pokud dojde ke vzniku kondenzace na krbové vložce nebo jejím obložení, musí být tyto plochy okamžitě pečlivě otřeny ještě předtím, než dojde ke vpálení částeček do laku. Kov se při zahřátí roztahuje a během ochlazovací fáze se opět stahuje. Díky zvláštní konstrukci přístroje a použití kvalitního materiálu byl provozní hluk v důsledku rozpínání tepla minimalizován. () Druhy, množství a velikost paliva Topná krbová vložka SRA je topné zařízení pouze na spalování dřeva. Smí se spalovat jen palivo podle nařízení o malých topeništích spolkového zákona o ochraně před emisemi (.BImSch, Ods., č. a a). Typ krbové vložky SRA Šířka dvířek SRA SRA SRA SRA SRA SRA W W Palivové dřevo Max. délka polen [cm] Max. obvod [cm] Max. zbytková vlhkost [%] Dávka paliva (při nom.výkonu) [kg],,,,,, Dávka paliva (při provozu s tahovým systémem) [kg],, Dřevěné brikety dle DIN Kulaté Ø cm délka v cm Osmihranné Ø cm délka v cm Max. dávka paliva cm cm kulaté kg,,,,,, osmihranné kg,,,,,, Při spalování odpadků zaniká veškerá záruka! () Polena Pouze suché dřevo může být spáleno efektivně a s malým množstvím škodlivých látek! Palivové dřevo je ponechané v přírodním stavu, nasekané na polena s maximální zbytkovou vlhkostí % (vzhledem k suché hmotnosti). Tohoto stupně vysušení lze zpravidla dosáhnout minimálně dvou až tříletým skladováním na dobře větraném místě. () Dřevěné birkety Dejte prosím pozor na to, že dřevěné brikety nabudou při spalování na objemu! Při jejich použití dbejte příslušných pokynů daného produktu.

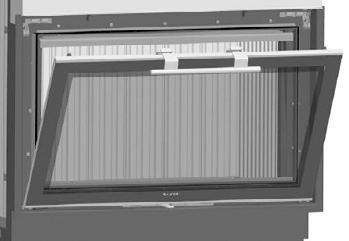

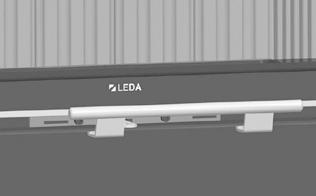

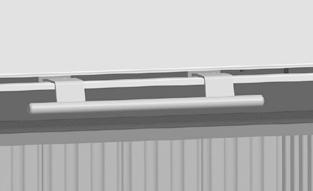

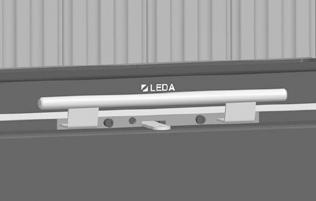

8 S dávkou dřeva a předepsanou regulací výkonu bude dosaženo spalování s nízkou úrovní škodlivin v časovém úseku asi minut. každém případě se vyvarujte nadměrným dávkám paliva, jinak bude náraz energie příliš velký a ztráta spalin příliš vysoká. Pomocí dřeva není možné zajistit silně redukovaný provoz s nízkou zátěží (dlouhodobé hoření)! Negativní následky mohou být: sirnaté hoření se vznikem kondenzátu, dehtu, silných sazí a kouře (odvod škodlivin, zakuřování místnosti) a dokonce nebezpečí výbuchu! () Konec spalování Pokud se přísun spalovacího vzduchu včas uzavře, mohou v topeništi zůstat zbytky poslední dávky dřeva. Tyto kusy dřevěného uhlí v popelu mohou působit pozitivně na následující roztápění. K optimalizaci spalování a aby se zabránilo ztrátám kvůli vychladnutí doporučujeme komfortní zařízení LDATRONIC.. Funkce vyklapnutí dvířek topeniště Dvířka topeniště i dvířka průhledové verze lze uzavřít pomocí madla z ušlechtilé oceli. Levou eventuelně pravou stranu rohové verze nelze vyklapnout. Při silném přiškrcování vzduchu vzniká nebezpečí! () Udržení žáru / tepla případě, že se už nemá přikládat materiál Ruční vzd.regulace: určený ke spalování a už nejsou viditelné žádné žlutobílé plameny, nastavte ruční regulaci vzduchu na ''Udržení žáru'' udržení žáru zcela zastrčená () Další vytápění pro udržování tepla Při opětovném vytápění přesuňte ruční regulaci vzduchu do polohy '' Studený start a roztopení''. Tím bude zbývající žhavé uhlí intenzivně zásobené vzduchem a pomalu se uvede do žhnoucího stavu. Na žhnoucí uhlí se může znovu přiložit palivo a může se podle potřeby regulovat. Obr.. Kličku zlehka zatlačte směrem dolů, přitom ji táhněte směrem doprava a vyhákněte. Obr. Kličku vytáhněte směrem dopředu a vyjměte. Obr. Otočte kličku o a v horní části ji zase zasuňte. Poté vpravo zahákněte. Obr. Dvířka topeniště vyklopte směrem dolů, abyste mohli např. vyčistit vnitřní prostor nebo sklo. () Provoz s akumulační plochou Úkolem keramických (zděných) spalinových tahů je rovnoměrně odevzdávat do místnosti přijatou tepelnou energii. Přijaté teplo není odevzdáno do místnosti okamžitě, ale takzvanou meziakumulací za sníženého výkonu, ale v delším časovém úseku. Proto doporučujeme následující způsob provozu: Ruční vzd.regulace: studený start a roztopení a) Roztopte SRA tak, jak je popsáno v bodu (). b) Při akumulačním výkonu s uvedeným množstvím paliva (viz kap..) může vyhoření a následné naplnění proběhnout maximálně xx. c) Keramický akumulátor nyní může přijatou energii odevzdávat do místnosti. Po naložení dávky na akumulaci otočte ruční vzduchovou regulací na pozici Udržení žáru, aby působením proudícího vzduchu nedošlo k rychlému Roztápěcí klapka ochlazení keramického tahu. zcela vytažená UZAŘNÁ

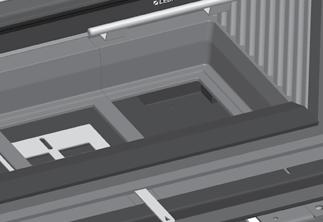

9 . Čištění a údržba () Čištění akumulačního výměníku / vodního výměníku Čištění a údržba se může provádět pouze ve vychladlém zařízení! SRA a spalinové tahy (pokud jsou k dispozici) musejí být čištěny jednou ročně nebo podle potřeby, aby mohl být zaručen hospodárný a bezvadný provoz. Keramické a kovové spalinové tahy se čistí přes připravené čistící otvory. Nutné práce musí být provedeny odbornou rmou. Zde doporučujeme uzavření smlouvy o údržbě. () Odstranění popela a) rstva popela může dosáhnout maximálně po spodní hranu vstupu primárního vzduchu. Optimální je hladina popela mezi cm. Obr.. Abyste mohli z výměníku odstranit poletující popílek, vyjměte de ektory a ochranné destičky. MAX b) Odstranění popela ze dna topeniště může být provedeno pomocí běžné kovové lopatky c) Aby mohl být eventuálně odstraněn poletující popel v zadní části komory na předehřívání vzduchu pod vrstvou popela, a také prach ve ventilu podlahového vzduchu, mohou být ze zařízení vyjmuty podlahové kameny a krycí plechy. Obr.. Komora na předehřívání vzduchu. Optimální vrstva popela je cm. Obr.. rstva popela v topeništi SRA. () Sklokeramická tabulka Zašpinění skla se v dlouhodobém horizontu nelze zcela vyhnout. Zařízení SRA proto disponuje oplachem skla, který zamezí rychlému znečištění tabulky z keramického skla. Při používání vlhkého dřeva dochází k nárazům uvolněného kondenzátu do skla a usazení sazí. Tabulka z keramického skla smí být ošetřována pouze běžným čističem skla (např. prostředek na mytí nádobí nebo čističem keramických varných desek). Jedním střikem naneste čistič na chladný povrch tabulky z keramického skla a rozetřete. Poté navlhčete a čistým hadříkem utřete dosucha. Tabulka z keramického skla nesmí být v žádném případe ošetřována žádným lepkavým prostředkem. Za účelem pohodlnějšího čištění skla mohou být tato dvířka vyklapnuta. iz kap... boční sklo boční sklo těsnící chlopeň Obr.. U verzí SRA S a PS může být vytaženo silikonové těsnění pro vysoké teploty. Při montáži dejte pozor na uložení těsnící chlopně.

10 . Kontrolní seznam při poruchách Porucha Příčina Dřevo je příliš vlhké zkontrolovat; max. zbytková vlhkost % nebo Nesprávné palivo nebo je ho příliš málo používejte pouze palivo, které je vhodné a schválené pro dané zařízení (viz kap..) množství paliva podle údajů v tomto návodu (viz kap..) Dřevěná polena jsou příliš velká dřevěná polena by měla být naštípána min. jednou, lépe vícekrát pokud možno nepoužívejte kulatinu zkontrolujte max. velikost polen podle údajů (viz kap..) Tah komína je příliš slabý: (minimální podávací tlak: příp. Pa na spalinovém hrdle) Nedostatečný přívod spalovacího vzduchu proveďte zkušební provoz a změřte existující podtlak zkontrolujte těsnost spalinového zařízení rozdmýchejte oheň v komíně otevřená dvířka jiných, na stejný komín připojených zařízení, těsně uzavřete utěsněte otvory pro přívod spalovacího vzduchu jiných, na stejný komín připojených topenišť, která nejsou v provozu utěsněte netěsné čistící otvory komína zkontrolujte spojovací kus a případně ho vyčistěte zkontrolujte větrací zařízení bytu nebo digestoř, příp.otevřete okno zkontrolujte přededvířka (pokud jsou k dispozici) a příp. je otevřete popř. uvědomte odbornou rmu Zanesený teplovodní výměník čistěte minimálně x ročně Tah komína je příliš silný: (max. popř. Pa na spalinovém hrdle pro optimální stupeň účinnosti) proveďte zkušební provoz a změřte existující podtlak nechte do komína instalovat omezení tahu, např. zařízení vedlejšího vzduchu před vstup do komína nechte instalovat škrtící klapku Ruční regulace vzduchu je zavřena příliš brzy nebo příliš pozdě neuzavírejte, dokud se oheň nerozhoří regulaci vzduchu na spalování otevřete trochu více při provozu s keramickými tahy nesmí dojít k přiškrcování Zařízení není přizpůsobeno provozu proveďte konverzi podle kapitoly. v návodu s akumulačním výměníkem na instalaci Tvorba kondenzátu Příčina Odstranění poruchy Nepříjemný dým Tah komína je příliš slabý: (min. podávací tlak: příp. Pa na spalinovém hrdle) proveďte zkušební provoz a změřte existující podtlak zkontrolujte těsnost spalinového zařízení rozdmýchejte oheň v komíně těsně uzavřete dvířka dalších zařízení připojených na komín utěsněte otvory pro přívod spalovacího vzduchu jiných, na stejný komín připojených topenišť, která nejsou v provozu utěsněte netěsné čistící otvory komína zkontrolujte spojovací kus a případně ho vyčistěte Palivo se nerozhoří palivo zásadně přikládejte pouze tehdy, když už v topeništi nehoří žádné žluté plameny. Odstranění poruchy Oheň špatně hoří se rychle znečišťuje pohledové sklo Porucha ysoký teplotní rozdíl ve spalovacím prostoru dveře při roztápěcí fázi pootevřete Zařízení přitom ale nenechávejte bez dozoru! Roztápěcí fáze je příliš dlouhá roztápěcí klapka ve spalinovém tahu není při roztápění otevřená (pouze N varianta) Dřevo je příliš vlhké zkontrolujte vlhkost dřeva; max. % Zařízení není přizpůsobeno proveďte konverzi podle kapitoly. v návodu na instalaci provozu s akumulačním výměníkem ýkon do vody, popř. příliš malý výkon do vody Příliš málo paliva přikládejte množství dřeva, které je určené pro aší verzi topeniště Nedostatečná provozní doba vyváženost očekávaného množství tepla a nezbytného denního provozu vyvážené intervaly topení, méně přestávek příp. provozu Zanesený teplovodní výměník čistěte minimální x ročně Příliš slabý tah komína: (minimální podávací tlak: Pa na spalinovém hrdle) proveďte zkušební a změřte vzniklý podtlak přezkoumejte těsnost odvodu spalin rozdmýchejte zkušební oheň v komíně těsně uzavřete dvířka dalších zařízení připojených na komín těsně uzavřete otvory pro přísun vzduchu dalších zařízení, která nejsou v provozu a jsou připojena na stejný komín zkontrolujte spojovací kus, případně vyčistěte proveďte zkušení provoz a změřte vzniklý podtlak Příliš silný tah komína: nechte do komína vestavět omezovač tahu, (max. Pa příp. Pa na např. zařízení sekundárního vzduchu spalinovém hrdle, pro optimální stupeň účinnosti) nechte před komín nainstalovat škrtící klapku Špatná instalace vodní části nechte překontrolovat odborníkem Nesprávně pracující kotel a čerpadlo nechte přezkoušet funkci ovládání nechce překontrolovat nastavené parametry a případně opravit

11 Ručení a záruka Porucha Příčina Odstranění poruchy další... Příliš nízká teplota na vstupu do kotle zkontrolujte funkci navýšení teploty zpátečky příp. opravte zvýšení teploty zpátečky minimalizujte ztráty při vedení teploty zpátečky Chybné dimenzování zařízení vyváženost mezi potřebou tepla a tepelným výkonem vyváženost mezi očekávaným a technicky možným výkonem výkon do vody, popř. minimální výkon do vody Příliš znečištěná plocha Příliš vlhké dřevo tepelného výměníku Špatné palivo Spuštění chladící smyčky yrovnávací nádoba Hlučný tok Tyto informace platí společně s našimi šeobecnými obchodními podmínkami od... Naše produkty včetně příslušenství jsou kvalitní výrobky, které byly certi kovány nezávislou zkušebnou. Jsou konstruovány s ohledem na současné tepelné technické poznatky a pečlivě instalovány pomocí kvalitních materiálu. přeměřte: max. zbytková vlhkost % používejte pouze palivo, které je pro zařízení vhodné a přípustné Málo dřeva přikládejte množství paliva určené pro aše zařízení Defekt / absence zvýšení zpětného chodu nechte zkontrolovat funkci navýšení zpět.chodu příp. opravte zvýšení zpětného chodu minimalizujte ztráty při vedení zpětného chodu kotle Nulová cirkulace vody odvzdušněte potrubí zkontrolujte všechny odvzdušňovače Tlak vody zařízení je příliš nízko přeměřte: doporučuje se, až bar zkontrolujte předtlak expanzí nádoby Defekt řízení teplotních rozdílů obraťte se prosím na odborníka nepřijímá žádnou energii Čerpadlo nemůže čerpat. Ručení a záruka Nulová cirkulace vzduchu odvzdušněte potrubí zkontrolujte všechny odvzdušňovače Tlak vody zařízení je příliš nízký přeměřte: doporučuje se, až bar zkontrolujte předtlak expanzní nádoby Nulové síťové napětí zkontrolujte připojení k síti Delší zastavení provozu odejměte odvzdušňovací šroub na přední straně čerpadla; osa čerpadla teď může být nasunuta pomocí šroubováku zduch ve vodním systému odvzdušněte potrubí zkontrolujte všechny odvzdušňovače odvzdušňovače a odlučovače vzduchu instalujte do nejvyššího bodu potrubí Protože se jedná o technická zařízení, je nutné mít pro jejich prodej, instalaci a připojení a uvedení do provozu zvláštní odborné znalosti. Proto se předpokládá, že při montáži a prvním uvedení do provozu odbornou rmou byly dodržovány údaje výrobce a současné platné stavební předpisy a technická pravidla. Při pečlivém respektování návodu na obsluhu ám bude zaručen mnohaletý nesrovnatelný tepelný požitek. Speciální stavební díly / komponenty musí být pravidelně kontrolovány a popřípadě nahrazeny nebo vylepšeny. ěcné vady na nově vyrobených produktech během zákonné záruční lhůty musí být ihned vyjasněny výrobcem zařízení / odbornou rmou. LDA přejímá záruku na bezvadné, účelu odpovídající vlastnosti materiálu po dobu let od výroby všech litinových dílu. Záruka se vztahuje na bezplatné odstranění závady zařízení popř. reklamovaných dílu. Nárok na bezplatnou náhradu vzniká jen pro takové díly, které vykazují vady materiálu a výrobní práce. Další nároky jsou vyloučeny. Ze záruky jsou vyloučeny díly, které podléhají přirozenému opotřebení. Díly podléhající opotřebení mají na základě svých vlastností a použití jen omezenou životnost. Díly podléhající opotřebení jsou speciální díly, které přichází bezprostředně do styku s ohněm, např. rošty, šamotové kameny a těsnící šňůry. Respektujte prosím to, že omezená životnost dílu podléhající opotřebení může mít také vliv na záruku. Opotřebení vzniklé provozem není žádná počáteční věcná vada a tím pádem také žádný záruční případ. yloučeny jsou také všechny škody na zařízení a jejich částech, které byly způsobeny vnějšími chemickými nebo fyzikálními vlivy při přepravě, skladování, nepřiměřenou instalací a užíváním, špatnou obsluhou, použitím nevhodných paliv a mechanickým, chemickým, teplotním a elektrickým přetěžováním. ýrobce neručí v rámci záruky za nepřímé nebo přímé škody, které byly způsobeny zařízením. Nárok na odstoupení nebo vypovězení vzniká, neníli výrobce schopný závady nebo vady odstranit v přiměřené lhůtě. Pokud dojde ke vzniku případu záruky, písemně se prosím obraťte na výrobce zařízení. Při nedodržení návodu na instalaci a obsluhu zaniká veškerá záruka!

12 Prohlášení o shodě Prohlášení o shodě. Prohlášení o shodě Typ: SRA S, PS LDA Werk GmbH & Co. KG, Groninger Str. D Leer Prohlašuje ve vlastní zodpovědnosti, že krbová vložka série SRA a SRA W splňuje požadavky normy N. Typ: SRA F, DS DIN N : Typ: SRA S, PS DIN N : DIN N : Kamineinsatz Serien Nr.: A xxxxxx erwendbare Brennstoffe: Typová zkouška proběhla v následujícím nezávislém zkušebním institutu: RW Power Feuerstättenprüfstelle Dürener Str. D Frechen Kamineinsatz Serien Nr.: A xxxxxx erwendbare Brennstoffe: Kamineinsatz Serien Nr.: A xxxxxx erwendbare Brennstoffe:.. ýrobky jsou vytvořeny za účelem vytápění místa instalace Rückwand mm Decke mm Rückwand mm Decke mm Rückwand mm Decke mm Seitenwand mm Boden mm Seitenwand mm Boden mm Seitenwand mm Boden mm Nennwärmeleistung kw Nennwärmeleistung kw Nennwärmeleistung kw COmissionen bei % O max. mg/m³n COmissionen bei % O max. mg/m³n COmissionen bei % O max. mg/m³n Staubmissionen bei % O max. mg/m³n Staubmissionen bei % O max. mg/m³n Staubmissionen bei % O max. mg/m³n C C C nergieef zienz > % nergieef zienz > % nergieef zienz > % BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA F a DS Obr.. Typový štítek SRA S a PS Sven Müller, vedoucí zkušebního institutu BDINUNGSANLITUNG BACHTN! BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA S a PS Leer, Obr.. Typový štítek zařízení se nachází pod podlahovými kameny. Typ: SRA F, DS DIN N : Kamineinsatz Serien Nr.: A xxxxxx erwendbare Brennstoffe: Typ: SRA F, DS Typ: SRA S, PS Typ: SRA F, DS DIN N : DIN N : DIN N :. Kamineinsatz Serien Nr.: A xxxxxx Rückwand mm Decke mm Serien Nr.: A xxxxxx Nennwärmeleistung kw COmissionen bei % O max. mg/m³n Kamineinsatz Serien Nr.: A xxxxxx Kamineinsatz Diese Zeitbrandfeuerstätte ist mit selbstschließender Tür für Diese Zeitbrandfeuerstätte ist mit selbstschließender Tür für Diese Zeitbrandfeuerstätte ist mit selbstschließender Tür für die Mehrfachbelegung des Schornsteines geeignet. die Mehrfachbelegung des Schornsteines geeignet. die Mehrfachbelegung des Schornsteines geeignet. erwendbare Brennstoffe: erwendbare Brennstoffe: erwendbare Brennstoffe: Rückwand mm Decke mm Rückwand mm Decke mm Rückwand mm Decke mm Seitenwand mm Boden mm Seitenwand mm Boden mm Seitenwand mm Boden mm Nennwärmeleistung kw Nennwärmeleistung kw Nennwärmeleistung kw COmissionen bei % O max. mg/m³n COmissionen bei % O max. mg/m³n COmissionen bei % O max. mg/m³n Staubmissionen bei % O max. mg/m³n Staubmissionen bei % O max. mg/m³n Staubmissionen bei % O max. mg/m³n C C C nergieef zienz > % nergieef zienz > % nergieef zienz > % BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA F a DS BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA S a PS Seitenwand mm Boden mm Staubmissionen bei % O max. mg/m³n C nergieef zienz > % BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA F a DS BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA F a DS

13 Náhradní díly a díly podléhající opotřebení Prohlášení o shodě. Náhradní díly a díly podléhající opotřebení Typ: SRA W F Typ: SRA W DS Typ: SRA W S Mohou být používány jen originální díly od výrobce! DIN N : DIN N : insatz mit Wassererwärmung Serien Nr.: A xxxxxx erwendbare Brennstoffe: Rückwand mm Decke mm insatz mit Wassererwärmung Serien Nr.: A xxxxxx erwendbare Brennstoffe: Seitenwand mm Boden mm Nennwärmeleistung gesamt kw Wasserleistung:, kw Luftleistung:, kw COmissionen bei % O DIN N : Rückwand mm Decke mm COmissionen bei % O insatz mit Wassererwärmung Serien Nr.: A xxxxxx erwendbare Brennstoffe: Náhradní díly obdržíte od ašeho specializovaného prodejce nebo výrobce zařízení. Seitenwand mm Boden mm Nennwärmeleistung gesamt kw Wasserleistung:, kw Luftleistung:, kw < mg/m³n Rückwand mm Decke mm Seitenwand mm Boden mm Nennwärmeleistung gesamt kw Wasserleistung:, kw Luftleistung:, kw < mg/m³n COmissionen bei % O Upozornění: nitřní vyzdívka se skládá z přírodního šamotu, ve kterém po delším, intenzivním použití mohou ojediněle vznikat trhliny. Ty ale v žádném případě nemají vliv na funkci zařízení, a proto by vyzdívka neměla být predčasně vyměňována.. SRA všechny verze náhradní díly LDATRONIC < mg/m³n Staubmissionen bei % O < mg/m³n Staubmissionen bei % O < mg/m³n Staubmissionen bei % O < mg/m³n C C C nergieef zienz > % nergieef zienz > % nergieef zienz > % TKS LT (zavírání dvířek LDATRONIC ) Zulässiger Betriebsdruck, bar Zulässiger Betriebsdruck, bar Zulässiger Betriebsdruck, bar Zastrčený teplotní článek LT BDINUNGSANLITUNG BACHTN! BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA W DS Obr.. Typový štítek SRA W F Typ: SRA W F insatz mit Wassererwärmung W DS Serien Nr.: A xxxxxx insatz mit Wassererwärmung Serien Nr.: A xxxxxx erwendbare Brennstoffe: insatz mit Wassererwärmung erwendbare Brennstoffe: Rückwand mm Decke mm Rückwand mm Decke mm Rückwand mm Decke mm Nennwärmeleistung gesamt kw Wasserleistung:, kw Luftleistung:, kw COmissionen bei % O < mg/m³n Nennwärmeleistung gesamt kw Wasserleistung:, kw Luftleistung:, kw COmissionen bei % O < mg/m³n Seitenwand mm Boden mm Nennwärmeleistung gesamt kw Wasserleistung:, kw Luftleistung:, kw COmissionen bei % O < mg/m³n Staubmissionen bei % O < mg/m³n Staubmissionen bei % O < mg/m³n Staubmissionen bei % O < mg/m³n C C C nergieef zienz > % nergieef zienz > % nergieef zienz > % Zulässiger Betriebsdruck, bar Zulässiger Betriebsdruck, bar Zulässiger Betriebsdruck, bar BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA W F BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA W DS s regulačním motorem LT, Ø = mm Seitenwand mm Boden mm Obj.číslo. Seitenwand mm Boden mm Klapka pro přívod vzduchu ke spalování. erwendbare Brennstoffe: Serien Nr.: A xxxxxx. W S DIN N : Typ: SRA DIN N : Obj.číslo ( = náhradní díly, = díly podléhající opotřebení Obr.. Typový štítek SRA W S Typ: SRA DIN N : BDINUNGSANLITUNG BACHTN! BDINUNGSANLITUNG BACHTN! Obr.. Typový štítek SRA W S

14 Náhradní díly a díly podléhající opotřebení Náhradní díly a díly podléhající opotřebení. SRA F (čelní prosklení) náhradní díly SRA F vyzdívka topeniště. Obr.. Náhradní díly a díly podléhající opotřebení na příkladě SRA F F W F F F Šířka [mm] Kámen Kámen Podlahový kámen Podlahový kámen ermikulitová deska. ermikulitová deska ermikulitový segment ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska Držák ohybu spalin W F F Počet [ks] Skleněná dvířka Dveřní klička Skleněná dvířka Set na utěsnění dvířek Skleněná dvířka Skleněná dvířka ( = díly podléhající opotřebení, = náhr.díly)

15 Náhradní díly a díly podléhající opotřebení Náhradní díly a díly podléhající opotřebení. SRA DS (oboustranné prosklení) náhradní díly SRA DS vyzdívka topeniště. Obr.. Náhradní díly a díly podléhající opotřebení na příkladě SRA DS (průhledová varianta) DS W DS DS DS Kámen Kámen Podlahový kámen Podlahový kámen ermikulitová deska. ermikulitová deska ermikulitový segment ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska ermikulitová deska Držák ohybu spalin DS W DS (zadní strana) (zadní strana) Šířka [mm] Počet [ks] Obj.číslo Skleněná dvířka Dveřní klička Skleněná dvířka Set na utěsnění dvířek Skleněná dvířka Skleněná dvířka ( = díly podléhající opotřebení, = náhr.díly)
