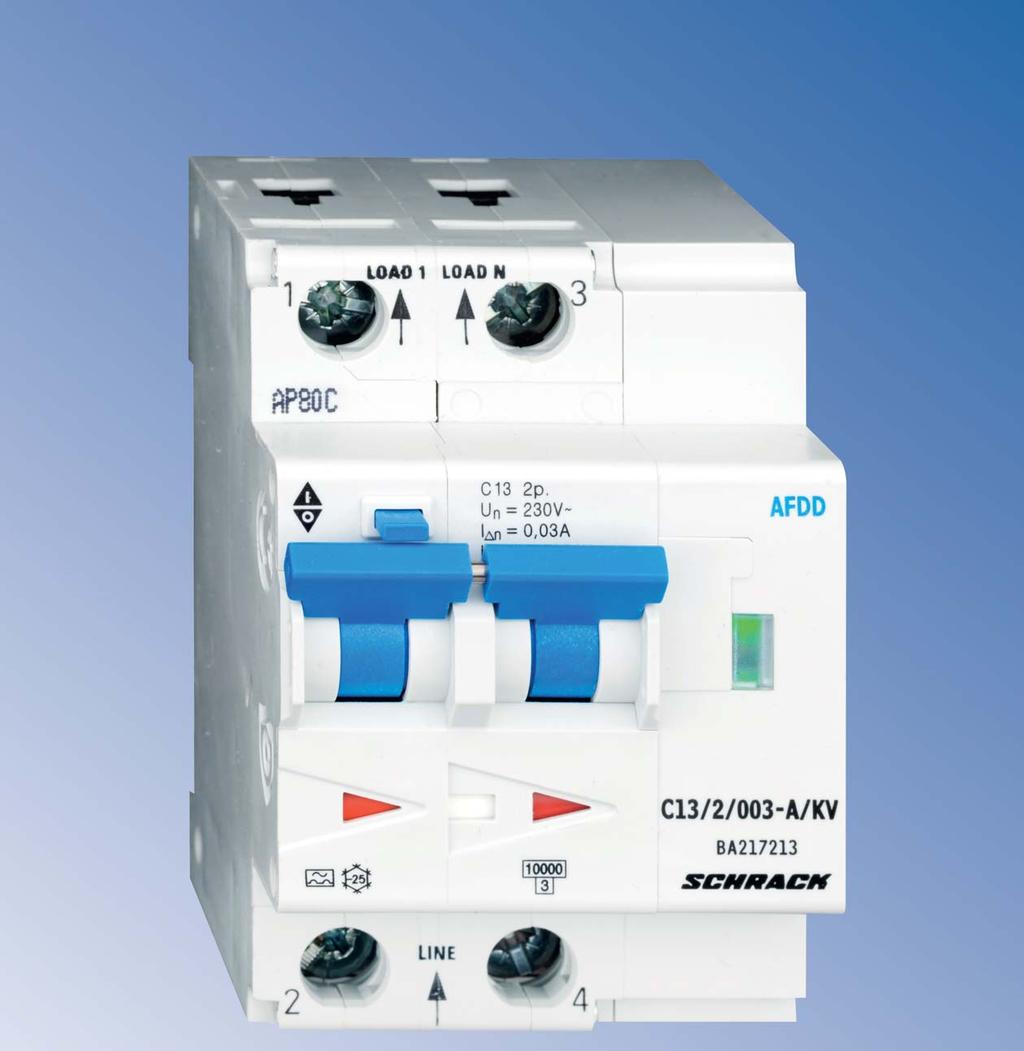

1 AFDD série LISA Arc fault detection device LAST LAST LAST LAST ONLINE NAKUPOVÁNÍ! V kanceláři i na cestách s aplikací LiVE Phone ENERGIE Get Ready. Get Schrack.

2 2 w AFDD přístroj pro ochranu před chybových elektrickým obloukem w Schrack Info Protipožární ochrana prostřednictvím ochranného zařízení před chybovým elektrickým obloukem (angl. Arc fault detection device) AFDD Detekuje chybový elektrický oblouk a odpojí elektrický okruh Díky provedení jako kombinovaný jistič LS/FI nezávislý na síťovém napětí je možné do jednoho přístroje sloučit ochranu proti zkratu a přepětí, ochranu proti chybovému proudu i s protipožární ochranou. Vysoká bezpečnost díky indikátoru polohy kontaktů a indikaci vybavení Rychlá a snadná propojitelnost díky hlavičkovým a třmenovým svorkám w Výhody Tyto výhody předurčují tento přístroj zejména pro aplikace v oblastech: S komplikovanou evakuací jako např. mateřské školy, nemocnice nebo domovy důchodců V zařízeních se zvýšeným nebezpečím požáru jako např. zemědělství nebo dřevozpracující průmysl V budovách z hořlavých materiálů, např. dřevostavby, půdní vestavby Budovy s cennými předměty, např. muzea, knihovny w Princip funkce Elektronika AFDD kontroluje, zda v příslušném proudovém okruhu nedošlo k přerušení kabelu a k sériovému oblouku a tento okruh vypne. Chybu mezi fází a nulovým vodičem může detekovat jistič vedení, kombinovaný jistič LS/FI a AFDD. LAST LAST Pokud dojde k chybě mezi fází a ochranným vodičem, rozpozná to chránič FI, kombinovaný jistič LS/FI a AFDD a proudový okruh vypne. Pokud však došlo k sériovému oblouku (požár kabelu), pak ji nerozpozná ani chránič FI ani jistič vedení, ale pouze uvedený přístroj pro detekci chybového elektrického oblouku (AFDD). LAST LAST

3 w AFDD přístroj pro ochranu před chybových elektrickým obloukem w Schrack Info Vypínač pro ochranu před požárem dle IEC / EN Detekuje a odpojí chybový elektrický oblouk v koncových obvodech Kombinace s kombi jističem a proudovým chráničem 2pólové provedení Variabilní montáž N, vlevo nebo vpravo Indikace polohy kontaktu červená zelená Indikace vybavení: Díl LS/FI nebo AFDD Permanentní autotest přístroje Monitorování přepětí a nadměrné teploty Svorky s ochranou proti nesprávnému zasunutí vodiče do svorky Indikace LED pro chybový elektrický oblouk Testovací interval každých 6 měsíců 3 w Technická data Provedení v souladu s: IEC 62606, EN 62606, IEC 61009, EN Vybavení části LS/FI: nezávislé na síťovém napětí Vypínací charakteristiky: bez zpoždění bez zpoždění odolné vůči rázovému proudu 250 A (8/20 μs) kv krátkodobé zpoždění 10 ms odolné vůči rázovému proudu 250 A (8/20 μs) Jmenovité napětí Ue: 240 V-AC Jmenovitá frekvence: 50 Hz Mezní hodnoty provozního napětí: V Jmenovitý chybový proud Idn: 30 ma Jmenovitý chybový proud při nevybavení Idno: 0,5 x Idn Typ detekce chybového proudu: Střídavý a pulzní proud - AC a A Třída selektivity: 3 Vypínací schopnost jističe: AFDD A 10 ka AFDD A 6 ka Jmenovitá odolnost proti rázovému napětí Uimp: 4 kv (1,2/50 μs) Časy vypnutí chybového elektrického oblouku při zátěži (dle IEC/EN 62606): Proud zátěže (A) Čas vypnutí (s) 2,5 2,5 < < 0, < 0, < 0, < 0, < 0,12 Vypínací charakteristika dle EN 60898: B, C Jmenovitý proud: 10 40A Max. předřazená pojistka (zkrat): 100 A gg/gl (>10 ka) Životnost: elektrická 4000 spínacích cyklů mechanická spínacích cyklů Montážní šířka: 3 TE (54 mm) Montáž: Rychloupevnění 3polohovou západkou na lištu DIN (EN50022) Stupeň krytí: IP20 Stupeň krytí (vestavěný přístroj): IP40 Ochrana proti dotyku: dle BGV A3, VBG4, ÖVE-EN 6 Příp. rozsah okolní teploty: - 25 C až + 40 C Příp. teplota skladování, resp. přepravy: - 35 C až + 60 C Svorky: Dvojité třmenové a hlavičkové svorky Průřez svorky: 1-25 mm² Tloušťka materiálu propojovací lišty: 0,8-2 mm Utahovací moment: 2-2,4 Nm

4 4 w Vypínací charakteristika dle ČSN EN 61009

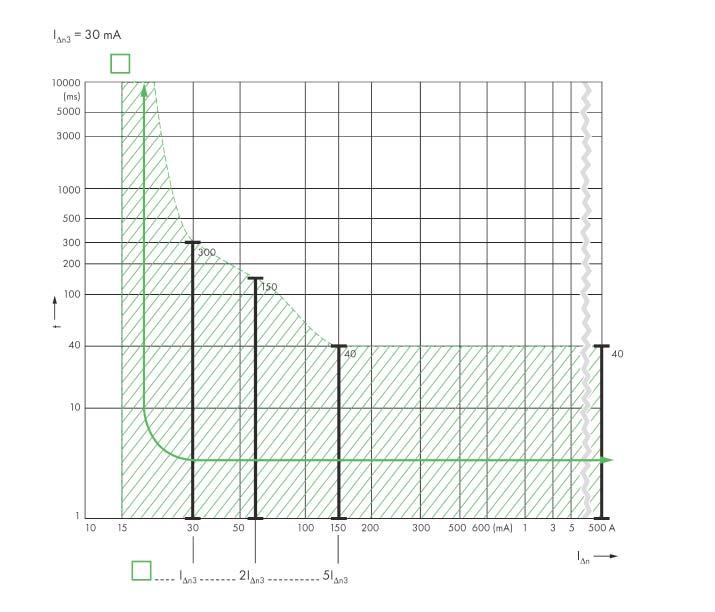

5 w Vypínací charakteristika - bez zpoždění 5 w Vypínací charakteristika - se zpožděním

6 6 w Charakteristika I 2 t - vypínací charakteristika B, 10-20A

7 w Charakteristika I 2 t - vypínací charakteristika C, 10-20A 7

8 8 w Charakteristika I 2 t - vypínací charakteristika B, A

9 w Charakteristika I 2 t - vypínací charakteristika C, A 9

10 10 w Zkratová selektivita AFDD A k tavným pojistkám Zkratové proudy v ka, jmenovité proudy pojistek v A w Zkratová selektivita k pojistce D0 (Neozed) 1) AFDD D0 charakteristika gg/gl (Neozed) 1) w Zkratová selektivita k pojistce D (Diazed) 2) AFDD D charakteristika gg/gl (Diazed) 1) w Zkratová selektivita k pojistce NH00 3) AFDD NH00 charakteristika gg/gl 3) žádná selektivita 1) Velikost: D01, D02, D03; charakteristika gg; jmenovité napětí: AC 400 V 2) Velikost: DII, DIII, DIV; charakteristika gg; jmenovité napětí: AC 500 V 3) Velikost: 000, 00; charakteristika gg; jmenovité napětí: AC 500 V

11 w Zkratová selektivita AFDD A k tavným pojistkám Zkratové proudy v ka, jmenovité proudy pojistek v A w Zkratová selektivita k pojistce D0 (Neozed) 1) AFDD D0 charakteristika gg/gl (Neozed) 1) 11 w Zkratová selektivita k pojistce D (Diazed) 2) AFDD D charakteristika gg/gl (Diazed) 1) w Zkratová selektivita k pojistce NH00 3) AFDD NH00 charakteristika gg/gl 3) žádná selektivita 1) Velikost: D01, D02, D03; charakteristika gg; jmenovité napětí: AC 400 V 2) Velikost: DII, DIII, DIV; charakteristika gg; jmenovité napětí: AC 500 V 3) Velikost: 000, 00; charakteristika gg; jmenovité napětí: AC 500 V w Upozornění Kontrolní tlačítko T se musí aktivovat každých 6 měsíců. Provozovatel zařízení musí být prokazatelně informován o této skutečnosti a o své odpovědnosti (přiložený samolepicí štítek s upozorněním). Kontrolní interval 6 měsíců platí pouze pro použití v domácnosti a podobné aplikace. Za všech jiných podmínek (např. vlhké nebo prašné prostředí) doporučujeme provádět test v kratším intervalu (např.: každý měsíc). Stisknutím kontrolního tlačítka T se zkontroluje funkce proudového chrániče. Tato kontrola nenahrazuje měření zemního odporu ani řádnou kontrolu stavu ochranného vodiče, které se musí provádět zvlášť.

12 12 w Přípustná připojení vodičů Průřez vodiče mm 2 Počet pevných měděných vodičů jednožilových Průřez vodiče mm 2 Počet pevných měděných vodičů vícežilových Průřez vodiče mm 2 Počet flexibilních měděných vodičů bez dutinky *) bez dutinky Průřez vodiče mm 2 Počet flexibilních měděných vodičů s dutinkou **) s dutinky Průřez vodiče mm 2 Kombinace různých průřezů flexibilních měděných vodičů bez dutinky + přípustné, nepřípustné Pro pevné a flexibilní měděné vodiče nejsou přípustné žádné kombinace!

13 w Rozměry 13 w Schéma zapojení

14 14 w AFDD (Arc fault detection device) 1+N, 10kA, Typ A, 30mA POPIS Charakteristika B 10A 13A 16A 20A 25A Charakteristika C 10A 13A 16A 20A 25A OBJ. ČÍSLO BA BA BA BA BA BA BA BA BA BA w AFDD (Arc fault detection device) 1+N, 10kA, Typ A, krátkodobé zpoždění, 30mA POPIS Charakteristika B 10A 13A 16A 20A 25A Charakteristika C 10A 13A 16A 20A 25A w AFDD (Arc fault detection device) 1+N, 10kA, Typ AC, 30mA POPIS Charakteristika B 10A 13A 16A 20A 25A Charakteristika C 10A 13A 16A 20A 25A OBJ. ČÍSLO BA BA BA BA BA BA BA BA BA BA OBJ. ČÍSLO BA BA BA BA BA BA BA BA BA BA

15 w AFDD (Arc fault detection device) 1+N, 6kA, Typ A, 30mA POPIS Charakteristika B 32A 40A Charakteristika C 32A 40A OBJ. ČÍSLO BA BA BA BA w AFDD (Arc fault detection device) 1+N, 6kA, Typ A, krátkodobé zpoždění, 30mA POPIS Charakteristika B 32A 40A Charakteristika C 32A 40A w AFDD (Arc fault detection device) 1+N, 6kA, Typ AC, 30mA POPIS Charakteristika B 32A 40A Charakteristika C 32A 40A OBJ. ČÍSLO BA BA BA BA OBJ. ČÍSLO BA BA BA BA
