2 ŘADA TKM TOOLLESS KEYSTONE MODUL SCHRACK ENERGIETECHNIK, SPOL. S R.O ČESKÁ REPUBLIKA MODULÁRNÍ ŘEŠENÍ CAT.6 A 10 GB/S STÍNĚNÝ SAMOZÁŘEZOVÝ MODUL RJ GB/S NEOSAZENÁ ZÁSUVKA PRO 2 MODULY 19 PATCHPANEL PRO MAX. 24 MODULŮ PROPOJOVACÍ KABELY INSTALAČNÍ DATOVÝ KABEL F/FTP CAT.6 INSTALAČNÍ DATOVÝ KABEL S/FTP CAT.7

6 A 10 GB/S STÍNĚNÝ SAMOZÁŘEZOVÝ MODUL RJ-45 10 GB/S NEOSAZENÁ ZÁSUVKA PRO 2

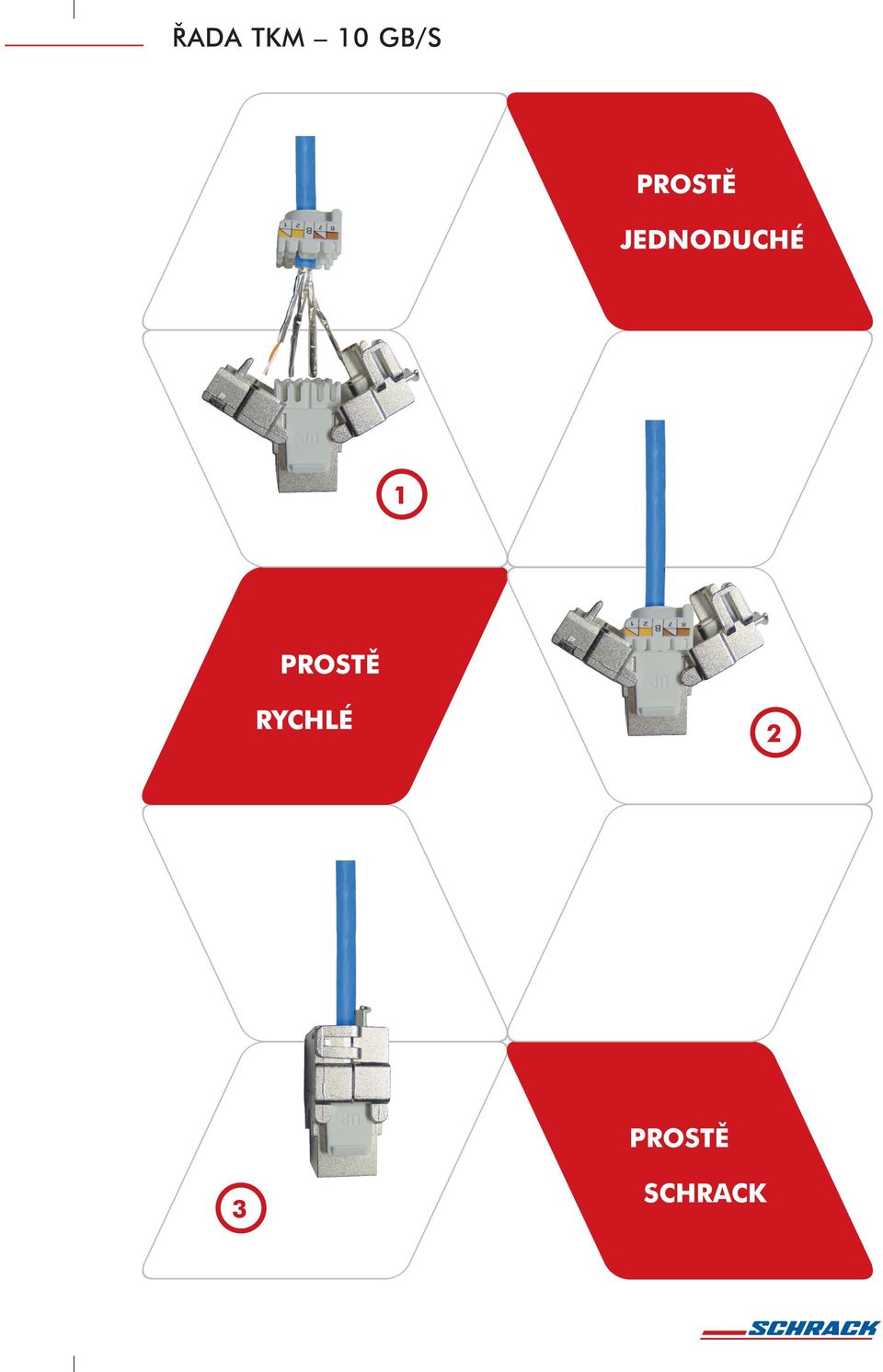

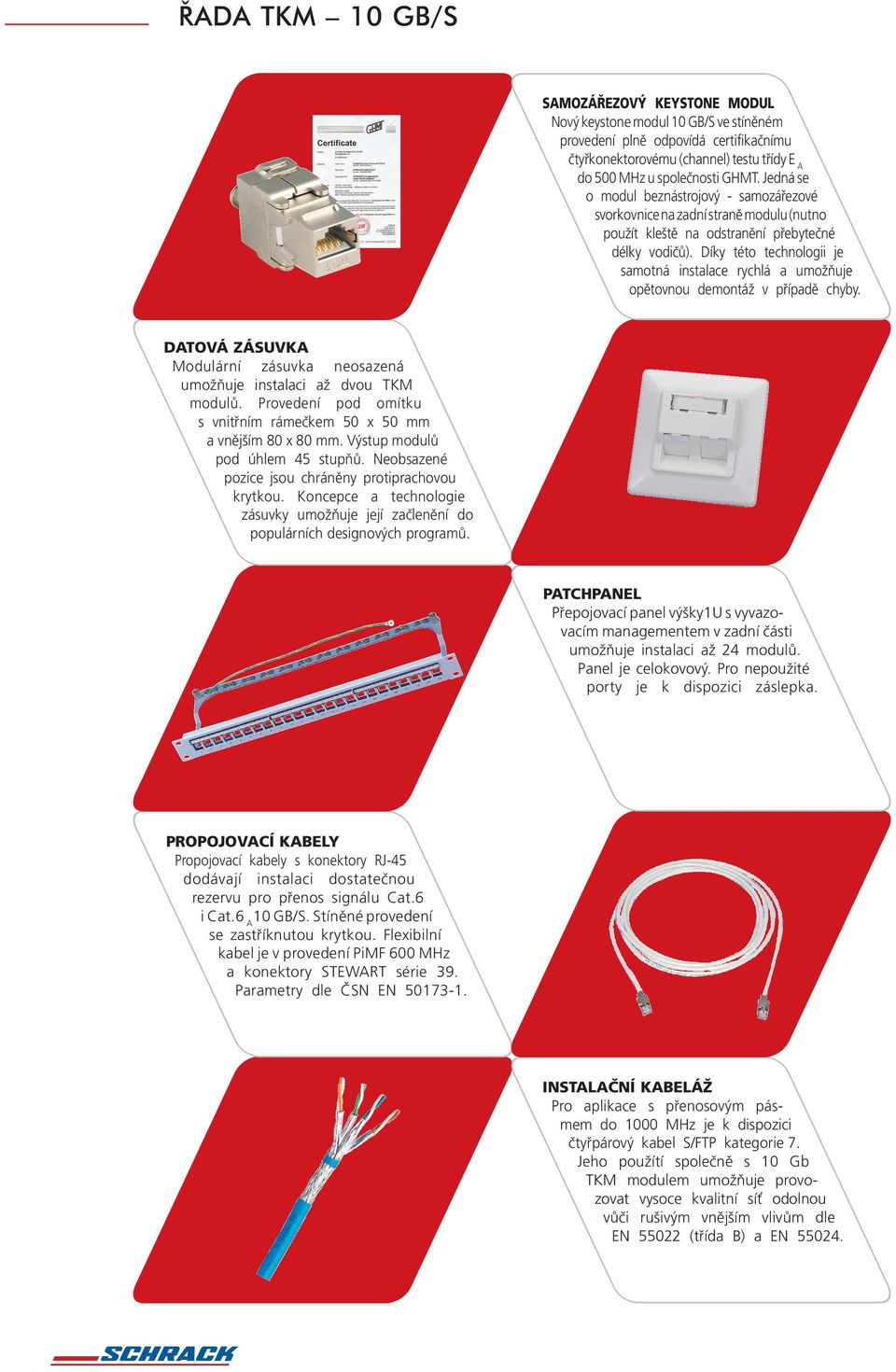

3 SAMOZÁŘEZOVÝ KEYSTONE MODUL Nový keystone modul 10 GB/S ve stíněném provedení plně odpovídá certifikačnímu čtyřkonektorovému (channel) testu třídy E A do 500 MHz u společnosti GHMT. Jedná se o modul beznástrojový - samozářezové svorkovnice na zadní straně modulu (nutno použít kleště na odstranění přebytečné délky vodičů). Díky této technologii je samotná instalace rychlá a umožňuje opětovnou demontáž v případě chyby. DATOVÁ ZÁSUVKA Modulární zásuvka neosazená umožňuje instalaci až dvou TKM modulů. Provedení pod omítku s vnitřním rámečkem 50 x 50 mm a vnějším 80 x 80 mm. Výstup modulů pod úhlem 45 stupňů. Neobsazené pozice jsou chráněny protiprachovou krytkou. Koncepce a technologie zásuvky umožňuje její začlenění do populárních designových programů. PATCHPANEL Přepojovací panel výšky1u s vyvazovacím managementem v zadní části umožňuje instalaci až 24 modulů. Panel je celokovový. Pro nepoužité porty je k dispozici záslepka. PROPOJOVACÍ KABELY Propojovací kabely s konektory RJ-45 dodávají instalaci dostatečnou rezervu pro přenos signálu Cat.6 i Cat.6 A 10 GB/S. Stíněné provedení se zastříknutou krytkou. Flexibilní kabel je v provedení PiMF 600 MHz a konektory STEWART série 39. Parametry dle ČSN EN INSTALAČNÍ KABELÁŽ Pro aplikace s přenosovým pásmem do 1000 MHz je k dispozici čtyřpárový kabel S/FTP kategorie 7. Jeho použítí společně s 10 Gb TKM modulem umožňuje provozovat vysoce kvalitní sí odolnou vůči rušivým vnějším vlivům dle EN (třída B) a EN

Díky této technologii je samotná instalace rychlá a umožňuje opětovnou demontáž v případě chyby. DATOVÁ ZÁSUVKA Modulární zásuvka neosazená umožňuje instalaci až dvou TKM modulů.

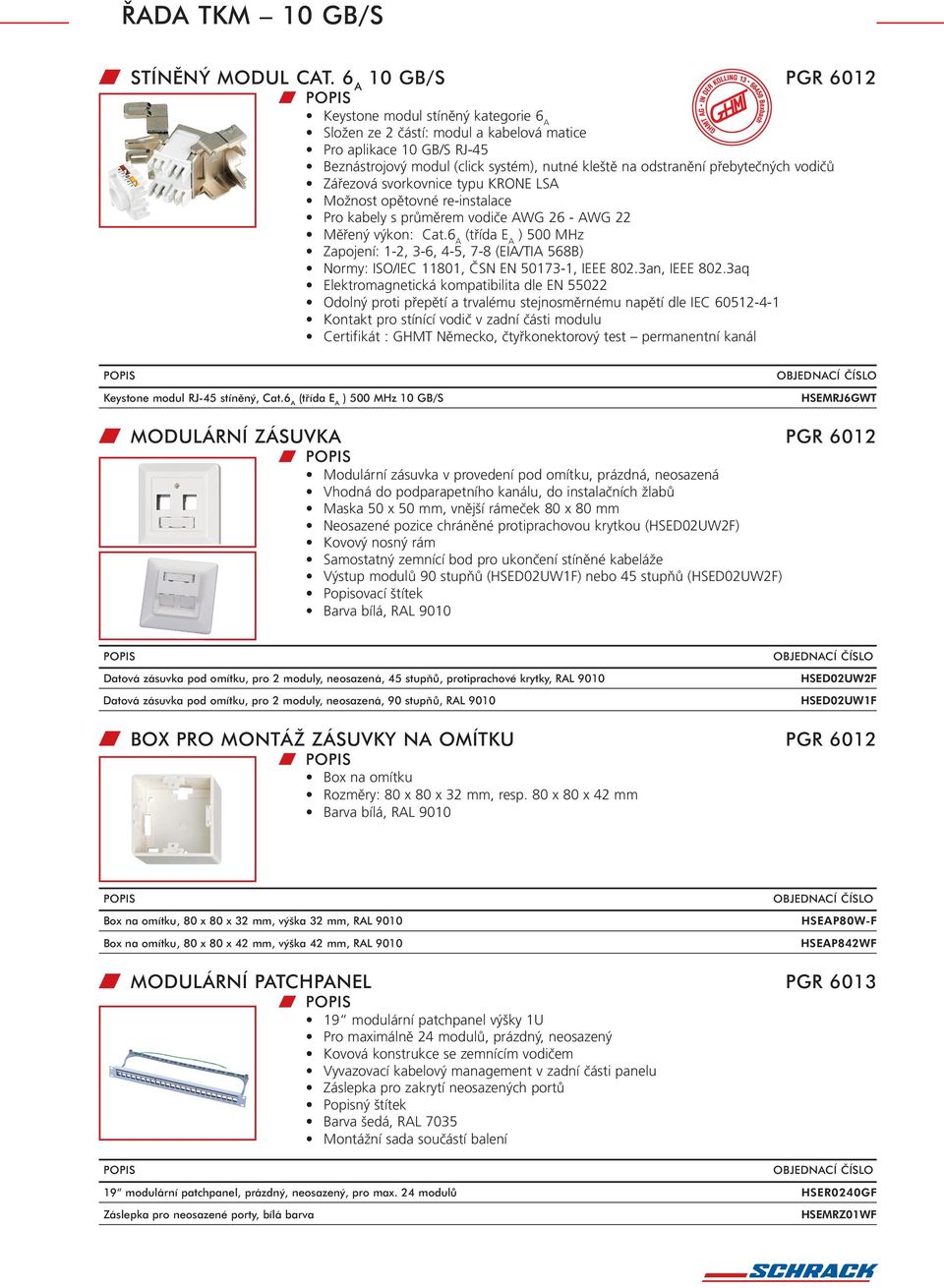

4 STÍNĚNÝ MODUL CAT. 6 A 10 GB/S PGR 6012 Keystone modul stíněný kategorie 6 A Složen ze 2 částí: modul a kabelová matice Pro aplikace 10 GB/S RJ-45 Beznástrojový modul (click systém), nutné kleště na odstranění přebytečných vodičů Zářezová svorkovnice typu KRONE LSA Možnost opětovné re-instalace Pro kabely s průměrem vodiče AWG 26 - AWG 22 Měřený výkon: Cat.6 A (třída E A ) 500 MHz Zapojení: 1-2, 3-6, 4-5, 7-8 (EIA/TIA 568B) Normy: ISO/IEC 11801, ČSN EN , IEEE 802.3an, IEEE 802.3aq Elektromagnetická kompatibilita dle EN Odolný proti přepětí a trvalému stejnosměrnému napětí dle IEC Kontakt pro stínící vodič v zadní části modulu Certifikát : GHMT Německo, čtyřkonektorový test permanentní kanál Keystone modul RJ-45 stíněný, Cat.6 A (třída E A ) 500 MHz 10 GB/S HSEMRJ6GWT MODULÁRNÍ ZÁSUVKA PGR 6012 Modulární zásuvka v provedení pod omítku, prázdná, neosazená Vhodná do podparapetního kanálu, do instalačních žlabů Maska 50 x 50 mm, vnější rámeček 80 x 80 mm Neosazené pozice chráněné protiprachovou krytkou (HSED02UW2F) Kovový nosný rám Samostatný zemnící bod pro ukončení stíněné kabeláže Výstup modulů 90 stupňů (HSED02UW1F) nebo 45 stupňů (HSED02UW2F) Popisovací štítek Barva bílá, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 45 stupňů, protiprachové krytky, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 90 stupňů, RAL 9010 HSED02UW2F HSED02UW1F BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU PGR 6012 Box na omítku Rozměry: 80 x 80 x 32 mm, resp. 80 x 80 x 42 mm Barva bílá, RAL 9010 Box na omítku, 80 x 80 x 32 mm, výška 32 mm, RAL 9010 Box na omítku, 80 x 80 x 42 mm, výška 42 mm, RAL 9010 HSEAP80W-F HSEAP842WF MODULÁRNÍ PATCHPANEL PGR modulární patchpanel výšky 1U Pro maximálně 24 modulů, prázdný, neosazený Kovová konstrukce se zemnícím vodičem Vyvazovací kabelový management v zadní části panelu Záslepka pro zakrytí neosazených portů Popisný štítek Barva šedá, RAL 7035 Montážní sada součástí balení 19 modulární patchpanel, prázdný, neosazený, pro max. 24 modulů HSER0240GF Záslepka pro neosazené porty, bílá barva HSEMRZ01WF

přebytečných vodičů Zářezová svorkovnice typu KRONE LSA Možnost opětovné re-instalace Pro kabely s průměrem vodiče AWG 26 - AWG 22 Měřený výkon: Cat.

5 PROSTĚ JEDNODUCHÉ 1 PROSTĚ RYCHLÉ 2 PROSTĚ 3 SCHRACK

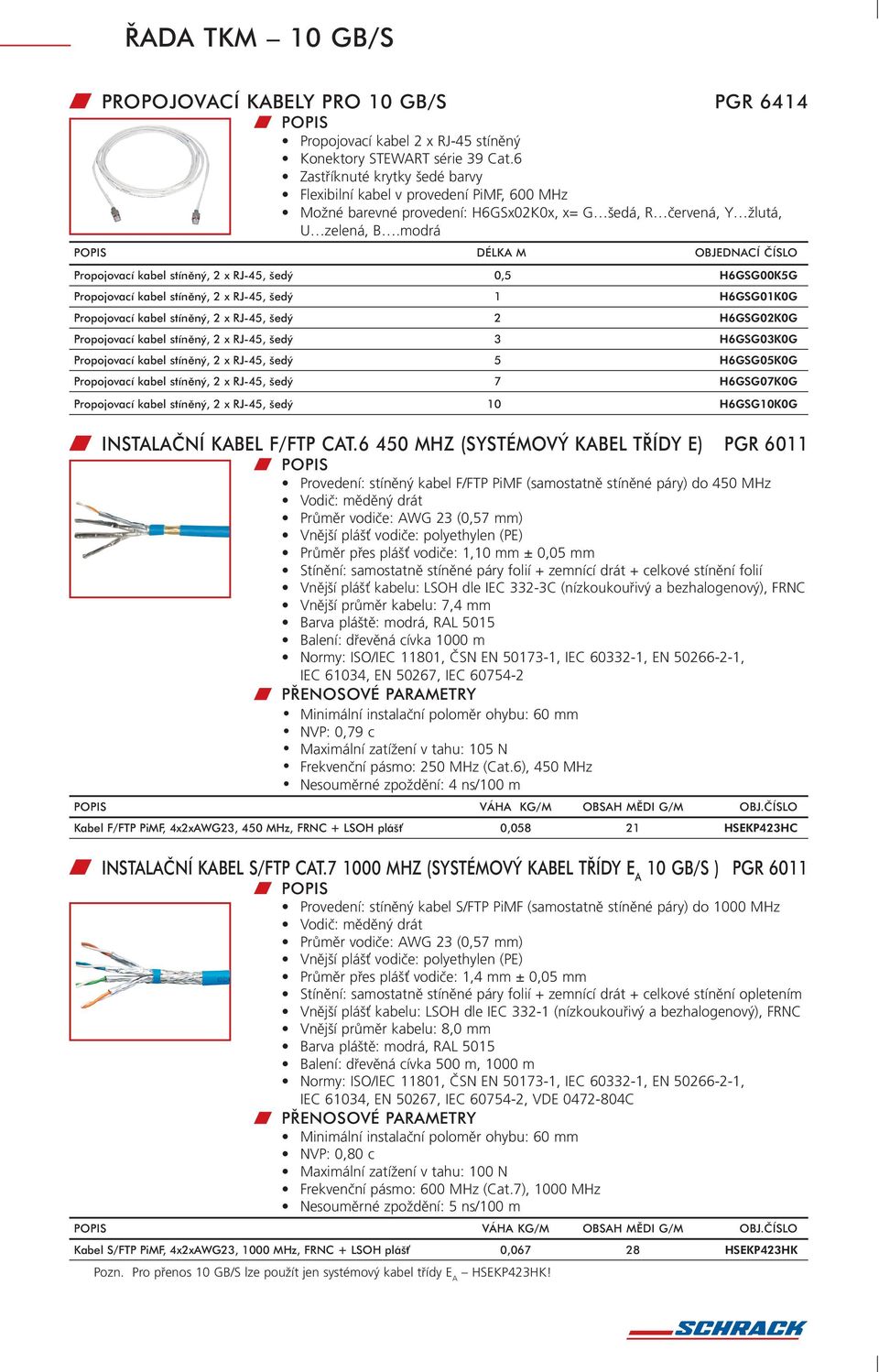

6 PROPOJOVACÍ KABELY PRO 10 GB/S PGR 6414 Propojovací kabel 2 x RJ-45 stíněný Konektory STEWART série 39 Cat.6 Zastříknuté krytky šedé barvy Flexibilní kabel v provedení PiMF, 600 MHz Možné barevné provedení: H6GSx02K0x, x= G šedá, R červená, Y žlutá, U zelená, B.modrá DÉLKA M Propojovací kabel stíněný, 2 x RJ-45, šedý 0,5 H6GSG00K5G Propojovací kabel stíněný, 2 x RJ-45, šedý 1 H6GSG01K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 2 H6GSG02K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 3 H6GSG03K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 5 H6GSG05K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 7 H6GSG07K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 10 H6GSG10K0G INSTALAČNÍ KABEL F/FTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY E) PGR 6011 Provedení: stíněný kabel F/FTP PiMF (samostatně stíněné páry) do 450 MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější pláš vodiče: polyethylen (PE) Průměr přes pláš vodiče: 1,10 mm ± 0,05 mm Stínění: samostatně stíněné páry folií + zemnící drát + celkové stínění folií Vnější pláš kabelu: LSOH dle IEC 332-3C (nízkoukouřivý a bezhalogenový), FRNC Vnější průměr kabelu: 7,4 mm Barva pláště: modrá, RAL 5015 Balení: dřevěná cívka 1000 m Normy: ISO/IEC 11801, ČSN EN , IEC , EN , IEC 61034, EN 50267, IEC PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 60 mm NVP: 0,79 c Maximální zatížení v tahu: 105 N Frekvenční pásmo: 250 MHz (Cat.6), 450 MHz Nesouměrné zpoždění: 4 ns/100 m VÁHA KG/M OBSAH MĚDI G/M OBJ.ČÍSLO Kabel F/FTP PiMF, 4x2xAWG23, 450 MHz, FRNC + LSOH pláš 0, HSEKP423HC INSTALAČNÍ KABEL s/ftp CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY E A 10 GB/S ) PGR 6011 Provedení: stíněný kabel S/FTP PiMF (samostatně stíněné páry) do 1000 MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější pláš vodiče: polyethylen (PE) Průměr přes pláš vodiče: 1,4 mm ± 0,05 mm Stínění: samostatně stíněné páry folií + zemnící drát + celkové stínění opletením Vnější pláš kabelu: LSOH dle IEC (nízkoukouřivý a bezhalogenový), FRNC Vnější průměr kabelu: 8,0 mm Barva pláště: modrá, RAL 5015 Balení: dřevěná cívka 500 m, 1000 m Normy: ISO/IEC 11801, ČSN EN , IEC , EN , IEC 61034, EN 50267, IEC , VDE C PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 60 mm NVP: 0,80 c Maximální zatížení v tahu: 100 N Frekvenční pásmo: 600 MHz (Cat.7), 1000 MHz Nesouměrné zpoždění: 5 ns/100 m VÁHA KG/M OBSAH MĚDI G/M OBJ.ČÍSLO Kabel S/FTP PiMF, 4x2xAWG23, 1000 MHz, FRNC + LSOH pláš 0, HSEKP423HK Pozn. Pro přenos 10 GB/S lze použít jen systémový kabel třídy E A HSEKP423HK!

modrá DÉLKA M Propojovací kabel stíněný, 2 x RJ-45, šedý 0,5 H6GSG00K5G Propojovací kabel stíněný, 2 x RJ-45, šedý 1 H6GSG01K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 2 H6GSG02K0G Propojovací
