1 Multimediální kabeláž FLEXIBILNÍ ŘEŠENÍ PRO VAŠE POHODLÍ Schrack 4 Home LIFE-STYLE ŘEŠENÍ Schrack Technik ENERGIE PRŮMYSL BUDOVY ZAŘÍZENÍ DATA KABELY SVÍTIDLA FOTOVOLTAIKA

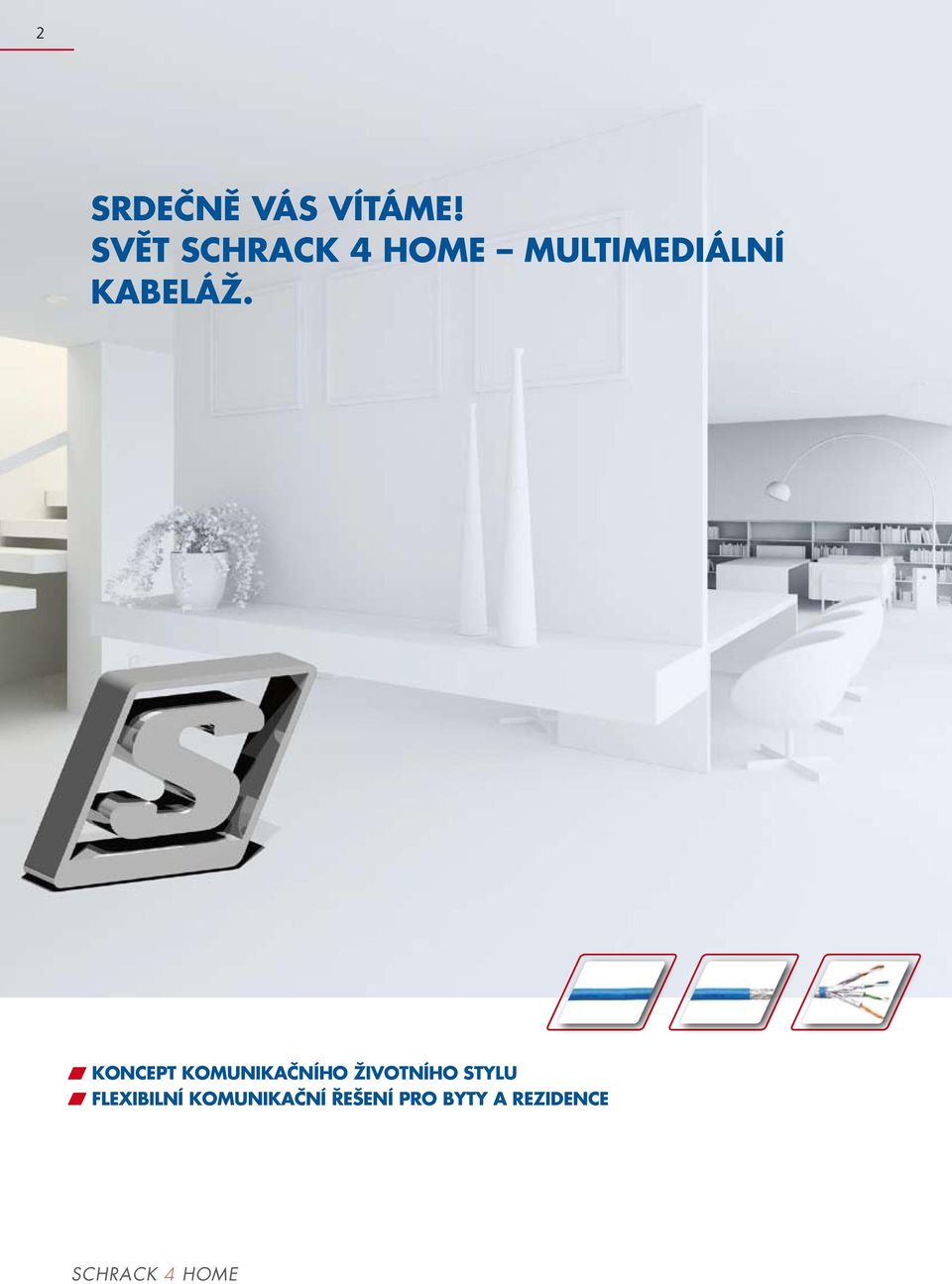

2 2 SRDEČNĚ VÁS VÍTÁME! SVĚT Schrack 4 Home multimediální kabeláž. Koncept komunikačního životního stylu Flexibilní komunikační řešení pro byty a rezidence SCHRACK 4 HOME

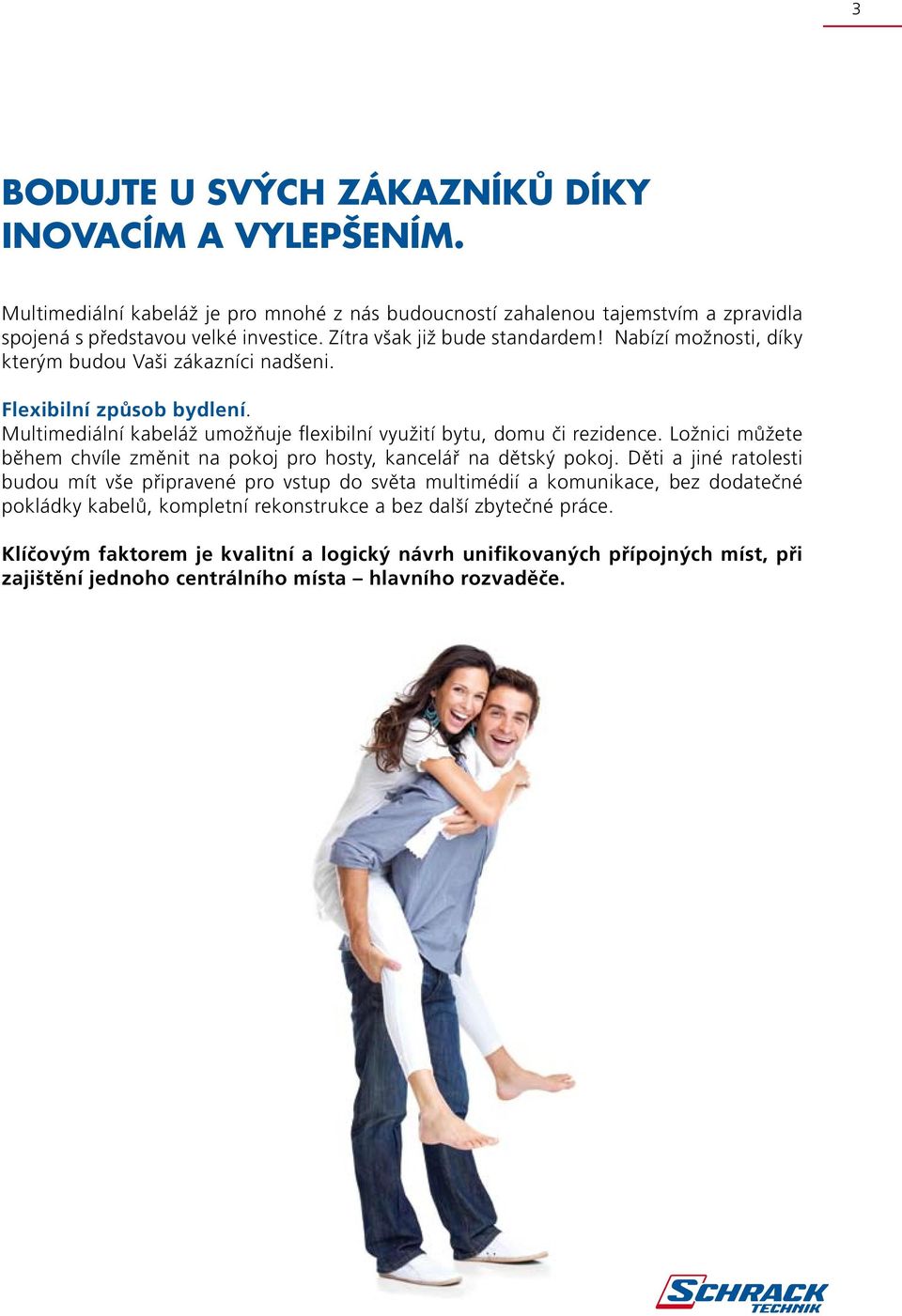

3 3 Bodujte u svých zákazníků díky INOVACÍM a vylepšením. Multimediální kabeláž je pro mnohé z nás budoucností zahalenou tajemstvím a zpravidla spojená s představou velké investice. Zítra však již bude standardem! Nabízí možnosti, díky kterým budou Vaši zákazníci nadšeni. Flexibilní způsob bydlení. Multimediální kabeláž umožňuje flexibilní využití bytu, domu či rezidence. Ložnici můžete během chvíle změnit na pokoj pro hosty, kancelář na dětský pokoj. Děti a jiné ratolesti budou mít vše připravené pro vstup do světa multimédií a komunikace, bez dodatečné pokládky kabelů, kompletní rekonstrukce a bez další zbytečné práce. Klíčovým faktorem je kvalitní a logický návrh unifikovaných přípojných míst, při zajištění jednoho centrálního místa hlavního rozvaděče.

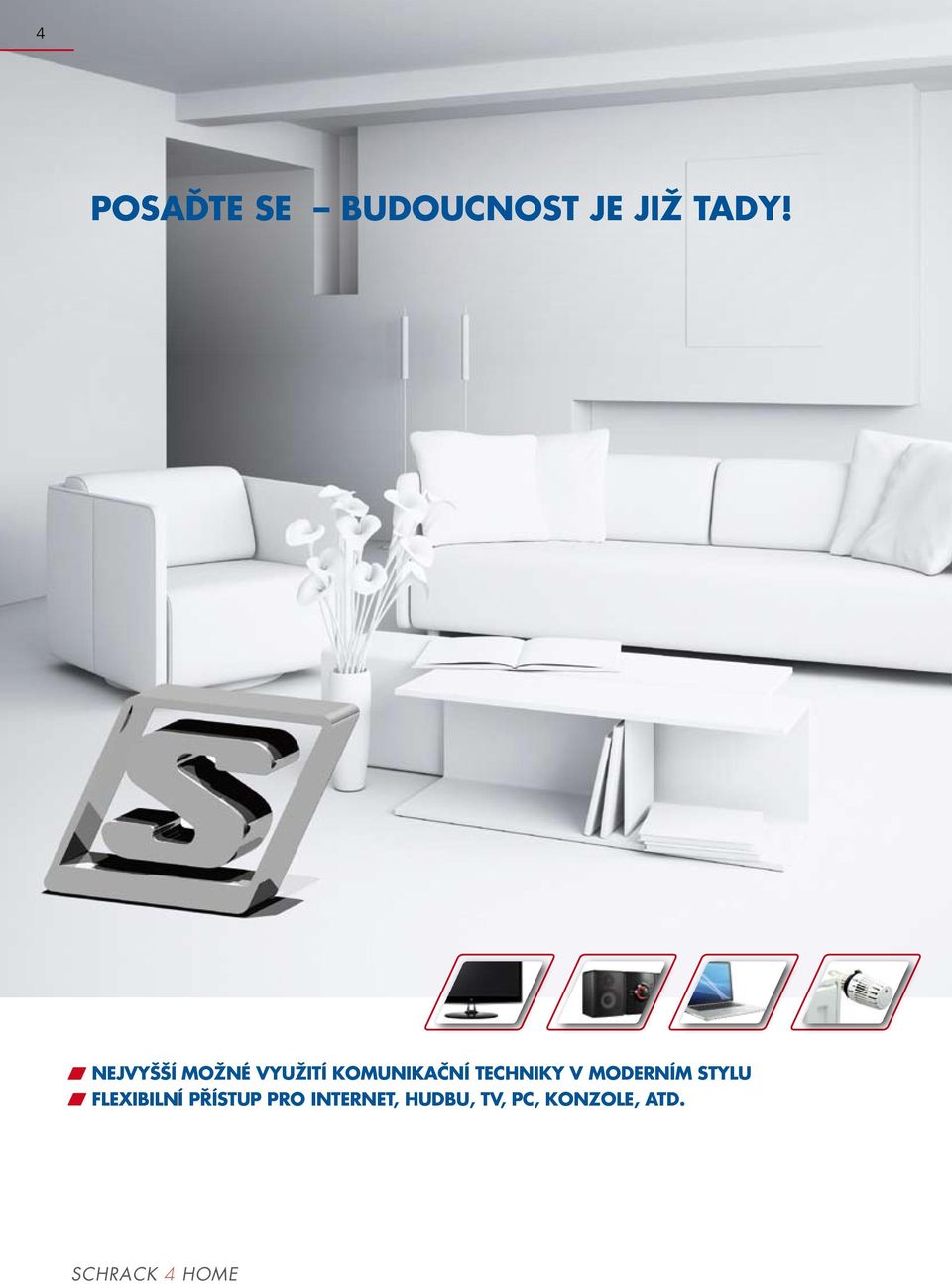

4 4 POSAĎTE SE BUDOUCNOST JE JIŽ TADY! Nejvyšší možné využití komunikační techniky v moderním stylu Flexibilní přístup pro Internet, hudbu, TV, PC, konzole, atd. SCHRACK 4 HOME

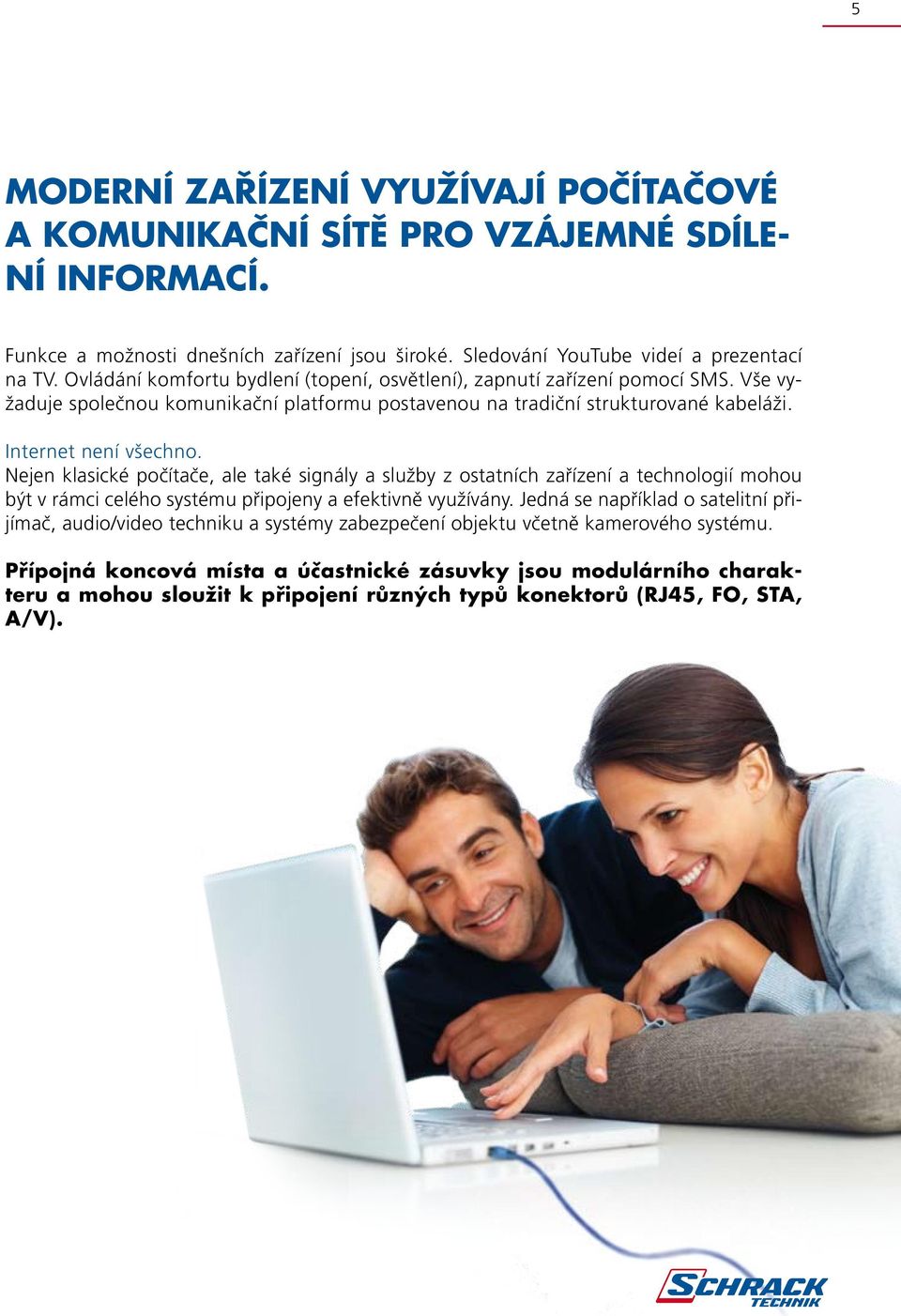

5 5 MODERNÍ ZAŘÍZENÍ VYUŽÍVAJÍ POČÍTAČOVÉ A KOMUNIKAČNÍ SÍTĚ PRO VZÁJEMNÉ SDÍLE- NÍ INFORMACÍ. Funkce a možnosti dnešních zařízení jsou široké. Sledování YouTube videí a prezentací na TV. Ovládání komfortu bydlení (topení, osvětlení), zapnutí zařízení pomocí SMS. Vše vyžaduje společnou komunikační platformu postavenou na tradiční strukturované kabeláži. Internet není všechno. Nejen klasické počítače, ale také signály a služby z ostatních zařízení a technologií mohou být v rámci celého systému připojeny a efektivně využívány. Jedná se například o satelitní přijímač, audio/video techniku a systémy zabezpečení objektu včetně kamerového systému. Přípojná koncová místa a účastnické zásuvky jsou modulárního charakteru a mohou sloužit k připojení různých typů konektorů (RJ45, FO, STA, A/V).

6 6 UKLIDŇUJÍCÍ! DÍKY FUNKČNOSTI A ESTETICKÉMU PROVEDENÍ! Multimediální kabeláž s centrálním rozvaděčem Flexibilní připojení a variabilita zařízení SCHRACK 4 HOME

7 7 VŠECHNY SIGNÁLY JSOU PŘIVEDENY DO MÍS- TA, KDE SI TO ZÁKAZNÍK PŘEJE. Veškeré komunikační signály a služby z více zdrojů (telefon, Internet, LAN, SAT-TV, CT-TV), jsou přivedeny do centrálního rozvaděče, který představuje mozek celého systému Schrack 4 Home. SCHEMA ZAPOJENÍ Satelitní anténa Kabelová televize Telefon Internet Router Multiswitch SCHRACK 4 HOME Centrální multimediální rozvaděč Ovládání a regulace (topení, osvětlení, ) Ovládání a regulace (topení, osvětlení, ) Server Počítač Telefon Herní konzole IP-Kamera TV / LCD / LED Síťová tiskárna Vybavení domácnosti Satelitní přijímač Webradio Audio / Video zesilovač Blue-Ray přehrávač Díky vhodně zvolené topologii a pokládky kabeláže lze veškeré signály a služby přenášet do libovolné koncové zásuvky a přípojného místa. Signály lze měnit pouhým přepojením v centrálním rozvaděči, např. podle druhu právě připojeného koncového zařízení (PC, TV, telefon, herní konzole, ).

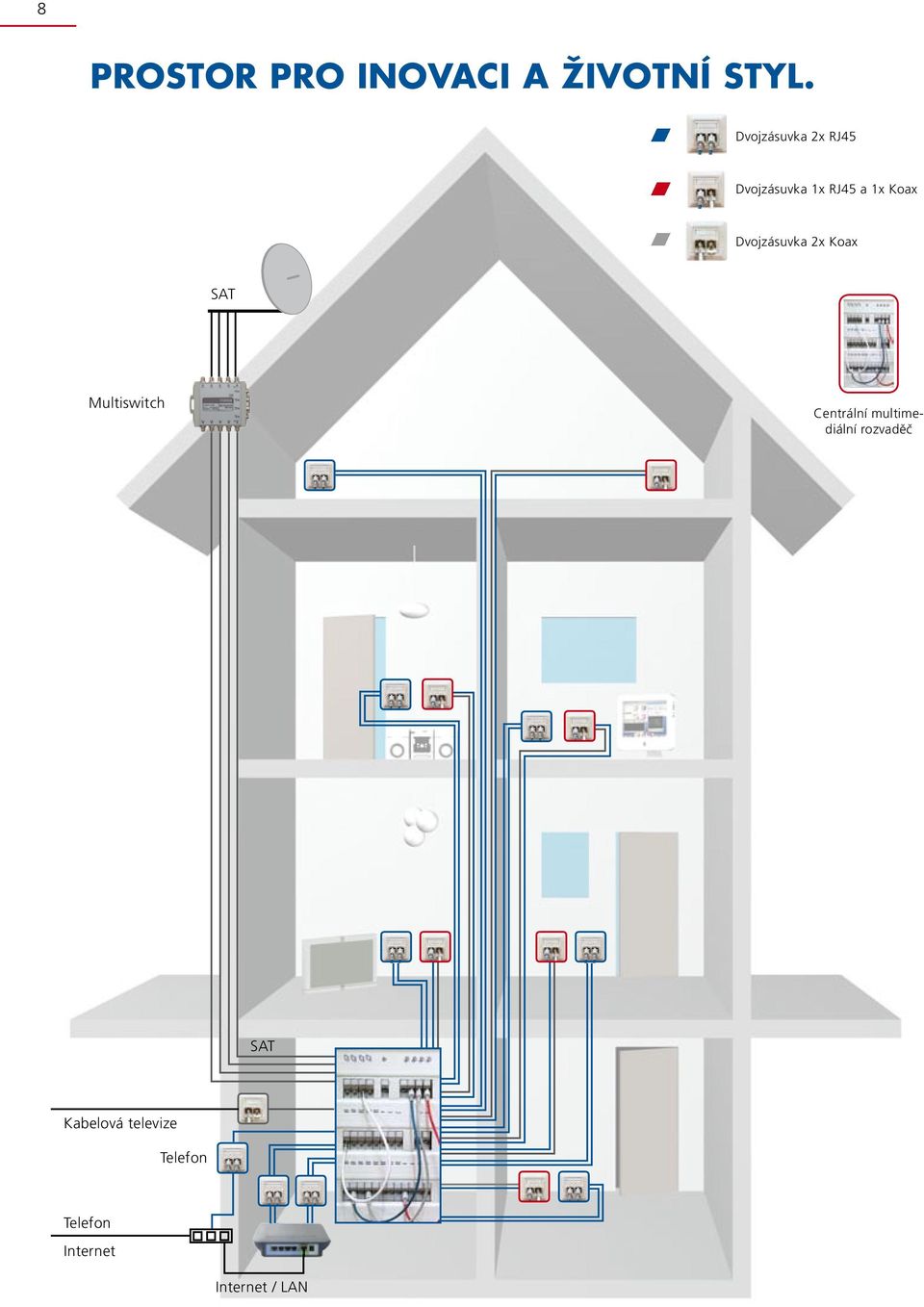

8 8 PROSTOR PRO INOVACI A ŽIVOTNÍ STYL. Dvojzásuvka 2x RJ45 Dvojzásuvka 1x RJ45 a 1x Koax Dvojzásuvka 2x Koax SAT Multiswitch Centrální multimediální rozvaděč SAT Kabelová televize Telefon Telefon Internet Internet / LAN

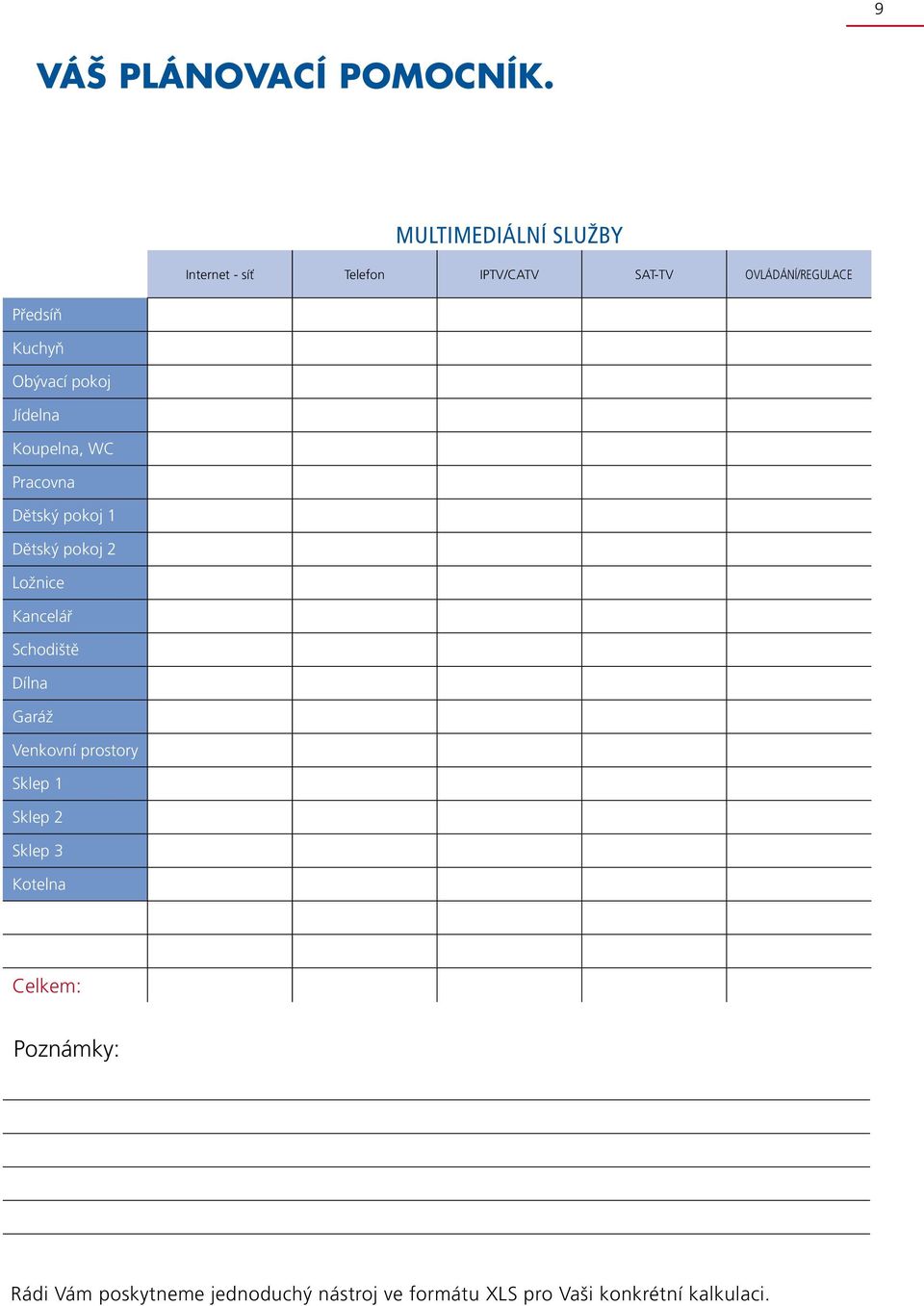

9 9 VÁŠ PLÁNOVACÍ POMOCNÍK. MULTIMEDIÁLNÍ SLUŽBY Internet - síť Telefon IPTV/CATV SAT-TV OVLÁDÁNÍ/REGULACE Předsíň Kuchyň Obývací pokoj Jídelna Koupelna, WC Pracovna Dětský pokoj 1 Dětský pokoj 2 Ložnice Kancelář Schodiště Dílna Garáž Venkovní prostory Sklep 1 Sklep 2 Sklep 3 Kotelna Celkem: Poznámky: Rádi Vám poskytneme jednoduchý nástroj ve formátu XLS pro Vaši konkrétní kalkulaci.

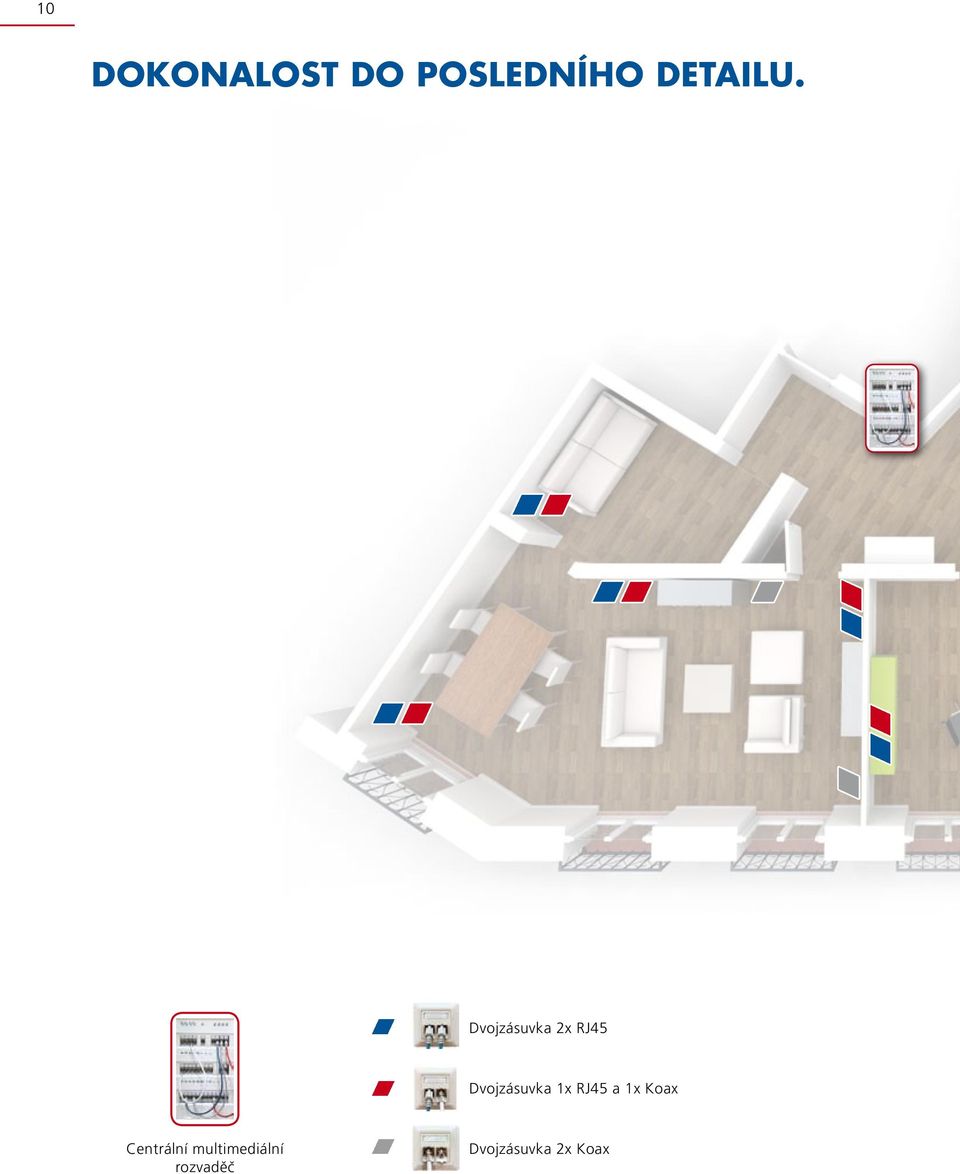

10 10 DOKONALOST DO POSLEDNÍHO DETAILU. Dvojzásuvka 2x RJ45 Dvojzásuvka 1x RJ45 a 1x Koax Centrální multimediální rozvaděč Dvojzásuvka 2x Koax

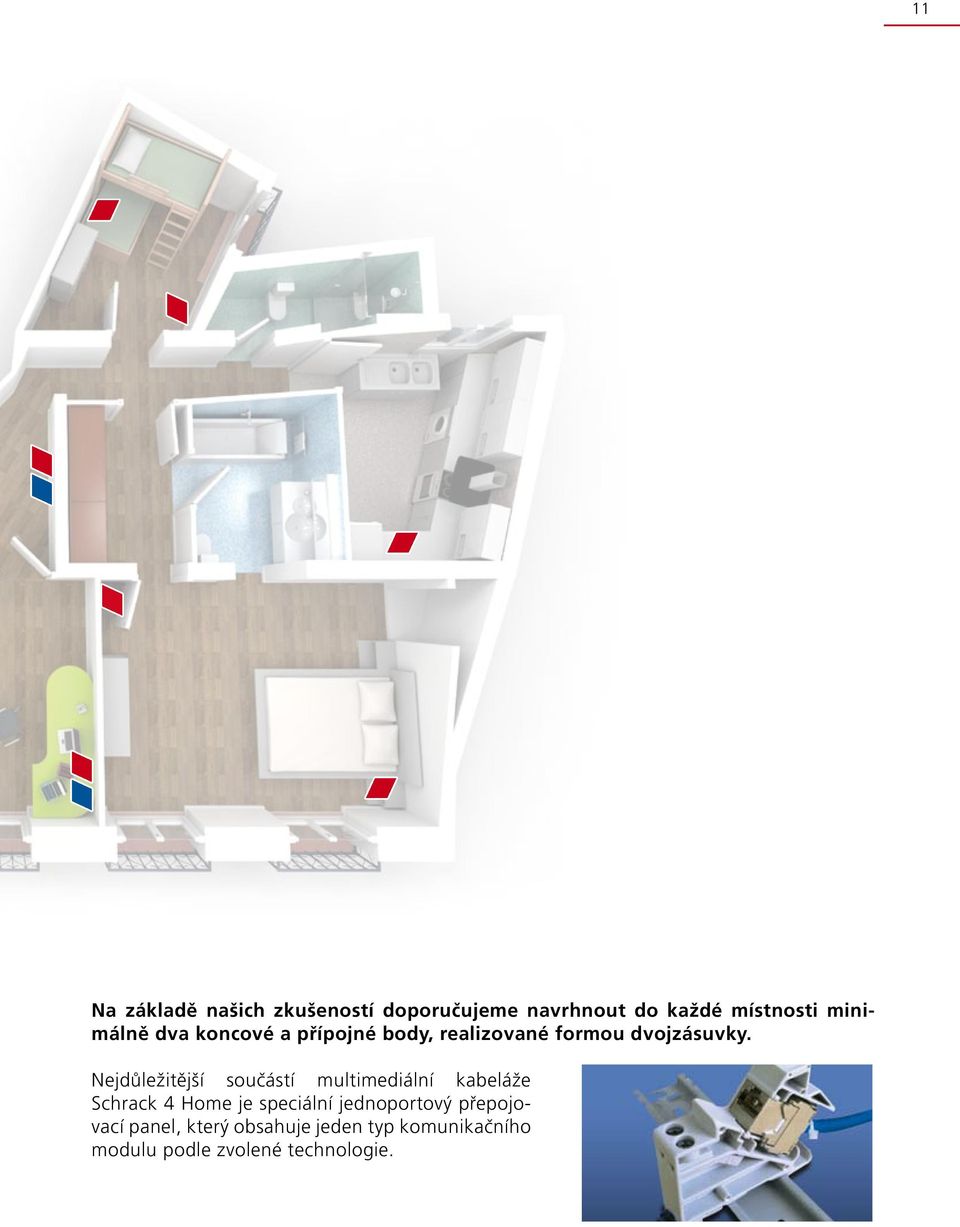

11 11 Na základě našich zkušeností doporučujeme navrhnout do každé místnosti minimálně dva koncové a přípojné body, realizované formou dvojzásuvky. Nejdůležitější součástí multimediální kabeláže Schrack 4 Home je speciální jednoportový přepojovací panel, který obsahuje jeden typ komunikačního modulu podle zvolené technologie.

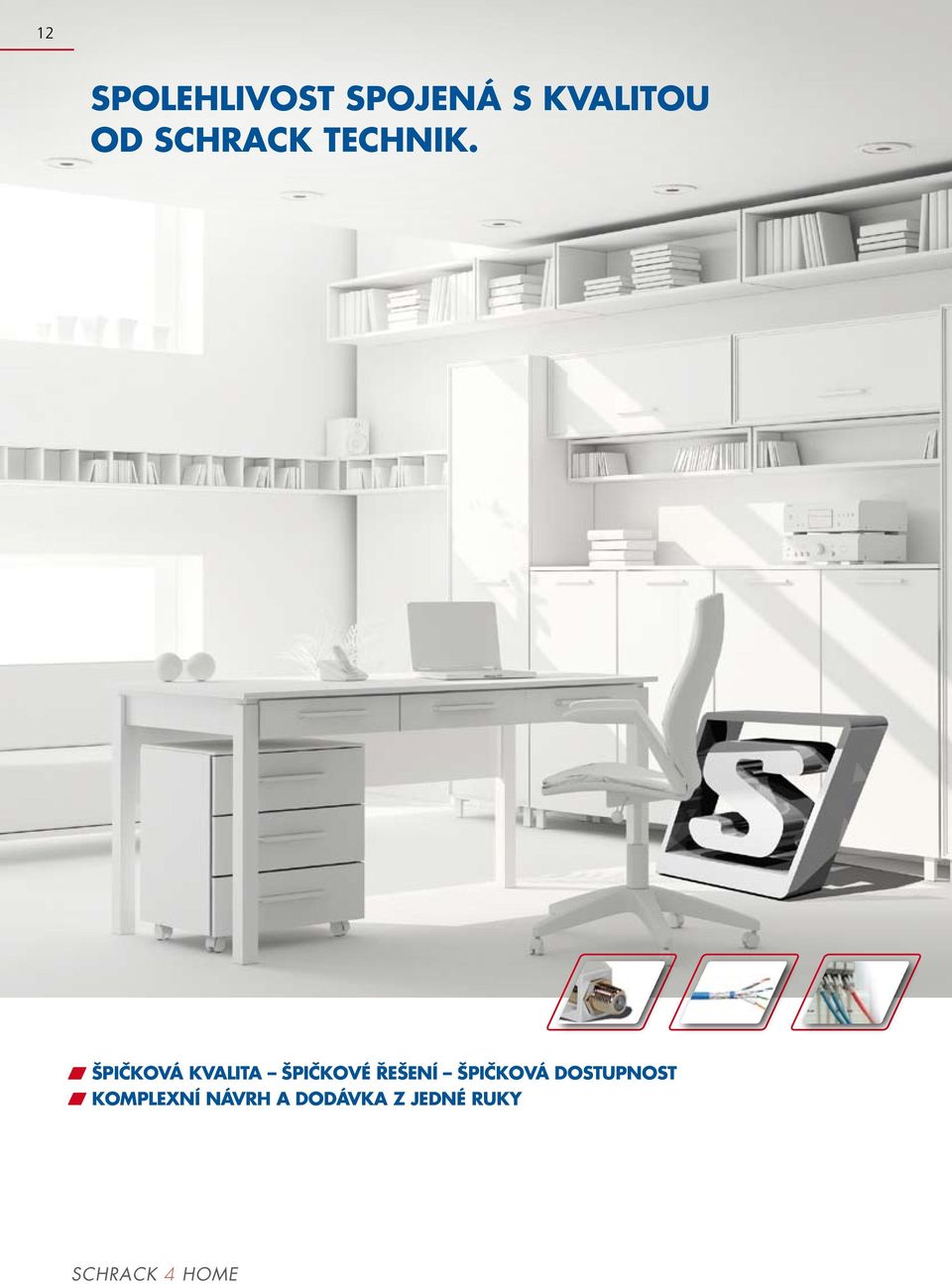

12 12 SPOLEHLIVOST SPOJENÁ S KVALITOU OD SCHRACK TECHNIK. Špičková kvalita špičkové řešení špičková dostupnost Komplexní návrh a dodávka z jedné ruky SCHRACK 4 HOME

13 13 NEJRYCHLEJŠÍ CESTA K NAŠIM PRODUKTŮM. s pomocníkem Schrack Navigátor. PŘEHLED PRODUKTŮ: Snadno vyhledatelné informace o produktech Okamžitá možnost objednání Technická podpora Schrack Live-PHONE aplikace pro mobilní telefony Technické informace o produktech dostupné vždy a všude Informace o cenách a dostupnosti jsou samozřejmostí Multimediální bytový rozvaděč a příslušenství Str. 14 Centrální prvky rozvaděče Str. 16 Koncové zásuvky a přípojná místa Str. 18 Datové a koaxiální propojovací kabely Str. 20 Kabely a ostatní příslušenství Str. 21 Instalační materiál Str. 22 INSTALAČNÍ MATERIÁL KABELY PROPOJOVACÍ KABELY DATOVÉ ZÁSUVKY CENTRÁLNÍ PRVKY ROZVADĚČE BYTOVÝ ROZVADĚČ

14 14 SCHRACK 4 HOME SCHRACK 4 HOME MULTIMEDIÁLNÍ ROZVADĚČ A PŘÍSLUŠENSTVÍ BYTOVÁ ROZVODNICE ZAPUŠTĚNÁ A DO DUTÝCH STĚN, S PLECHOVÝMI DVĚŘMI, RAL 9016 POPIS Š x V x H (mm) EAN DOSTUPNOST STORE OBJEDNACÍ ČÍSLO KOMPLETNÍ ZAPUŠTĚNÁ ROZVODNICE 1-řadá 12/14 modulů, bílá 359 x 339 x BK řadá 24/28 modulů, bílá 359 x 464 x BK řadá 36/42 modulů, bílá 359 x 589 x BK řadá 48/56 modulů, bílá 359 x 714 x BK řadá 12/14 modulů, vysoký rám 359 x 339 x BK F 2-řadá 24/28 modulů, vysoký rám 359 x 464 x BK F 3-řadá 36/42 modulů, vysoký rám 359 x 589 x BK F 4-řadá 48/56 modulů, vysoký rám 359 x 714 x BK F BYTOVÁ ROZVODNICE NÁSTĚNNÁ BEZ DVEŘÍ, BÍLÁ POPIS Š x V x H (mm) EAN DOSTUPNOST STORE OBJEDNACÍ ČÍSLO NÁSTĚNNÁ ROZVODNICE BEZ DVEŘÍ 1-řadá, 12 modulů 270 x 225 x BK řadá, 24 modulů 270 x 350 x BK řadá, 36 modulů 270 x 495 x BK řadá, 48 modulů 270 x 620 x BK DVEŘE - PLNÉ PLECHOVÉ Dveře plechové k BK x 215 x BK Dveře plechové k BK x 340 x BK Dveře plechové k BK x 485 x BK Dveře plechové k BK x 610 x BK ROZVODNICE MODULU 160 ZAPUŠTENÁ S PLNÝMI DVEŘMI POPIS Š x V x H (mm) EAN DOSTUPNOST STORE OBJEDNACÍ ČÍSLO ZAPUŠTĚNÁ ROZVODNICE S PLNÝMI DVEŘMI Oceloplechová, bílá UP 2x x 480 x ILC2U224 Oceloplechová, bílá UP 3x x 630 x ILC2U324 Oceloplechová, bílá UP 4x x 780 x ILC2U424 Oceloplechová, bílá UP 5x x 930 x ILC2U524 Oceloplechová, bílá UP 4x x 780 x ILC3U433 Oceloplechová, bílá UP 5x x 930 x ILC3U533 Oceloplechová, bílá UP 6x x x ILC3U633 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru

15 SCHRACK 4 HOME 15 ROZVODNICE MODULU 160 NÁSTĚNNÁ BEZ DVEŘÍ POPIS Š x V x H (mm) EAN DOSTUPNOST STORE OBJEDNACÍ ČÍSLO NÁSTĚNNÁ ROZVODNICE BEZ DVEŘÍ Oceloplechová, bílá AP 2x x 460 x ILC2A224 Oceloplechová, bílá AP 3x x 610 x ILC2A324 Oceloplechová, bílá AP 4x x 760 x ILC2A424 Oceloplechová, bílá AP 5x x 910 x ILC2A524 DVEŘE - PLNÉ PLECHOVÉ pro ILC2A x 425 x ILC2T224 pro ILC2A x 575 x ILC2T324 pro ILC2A x 725 x ILC2T424 pro ILC2A x 875 x ILC2T524 PŘÍSLUŠENSTVÍ K ROZVADĚČŮM A ROZVODNICÍM UNIVERZÁLNÍ MONTÁŽNÍ DESKA S4H Univerzální montážní deska DIN, 210 x 210 mm HS4HUMON01 PŘÍSLUŠENSTVÍ K ROZVADĚČŮM A ROZVODNICÍM SVORKY Lišta zaslepovací,1000 mm, šedá barva IL Lišta zaslepovací 1000 mm, bílá barva IL W Lišta zaslepovací, 250 mm BK Koncový držák šroubovací IK PŘÍSLUŠENSTVÍ K ROZVADĚČŮM A ROZVODNICÍM ZASLEPOVACÍ LIŠTY Svorkovnice PEN (sedmisvorková) IK Svorkovnice PE7, izolovaná IK021037I Svorkovnice PEN (patnáctisvorková) IK Svorkovnice PE15, izolovaná IK021039I PŘÍSLUŠENSTVÍ K ROZVADĚČŮM A ROZVODNICÍM SVORKOVNICOVÝ BOX EASY Svorkovnice EASY PE, 2 x 25 mm2,14 x 6 mm IK Svorkovnice EASY šedá, 2 x 25 mm2,14 x 6 mm IK INSTALAČNÍ MATERIÁL KABELY PROPOJOVACÍ KABELY DATOVÉ ZÁSUVKY CENTRÁLNÍ PRVKY ROZVADĚČE BYTOVÝ ROZVADĚČ Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru

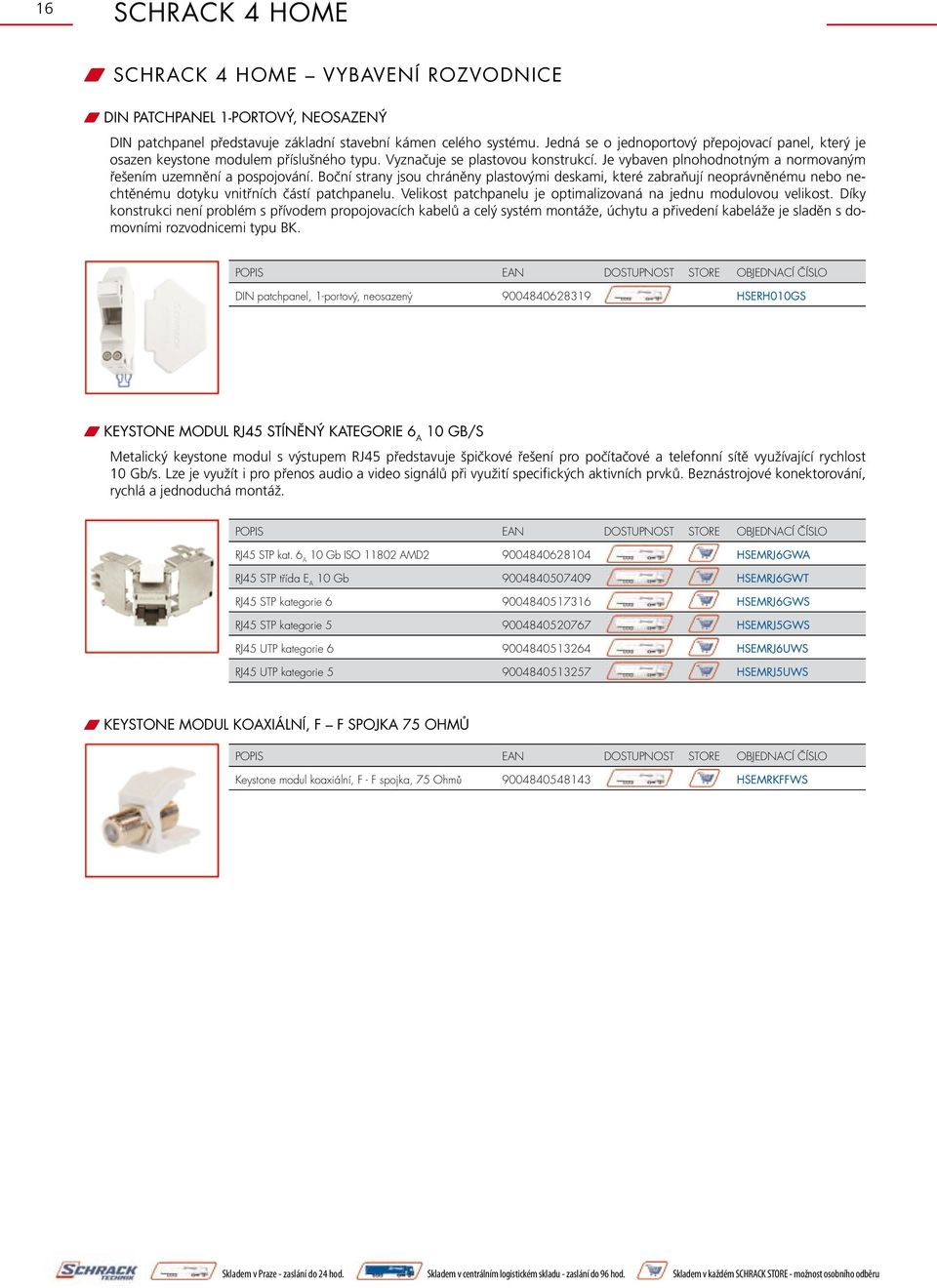

16 16 SCHRACK 4 HOME SCHRACK 4 HOME VYBAVENÍ ROZVODNICE DIN PATCHPANEL 1-PORTOVÝ, NEOSAZENÝ DIN patchpanel představuje základní stavební kámen celého systému. Jedná se o jednoportový přepojovací panel, který je osazen keystone modulem příslušného typu. Vyznačuje se plastovou konstrukcí. Je vybaven plnohodnotným a normovaným řešením uzemnění a pospojování. Boční strany jsou chráněny plastovými deskami, které zabraňují neoprávněnému nebo nechtěnému dotyku vnitřních částí patchpanelu. Velikost patchpanelu je optimalizovaná na jednu modulovou velikost. Díky konstrukci není problém s přívodem propojovacích kabelů a celý systém montáže, úchytu a přivedení kabeláže je sladěn s domovními rozvodnicemi typu BK. DIN patchpanel, 1-portový, neosazený HSERH010GS KEYSTONE MODUL RJ45 STÍNĚNÝ KATEGORIE 6 A 10 GB/S Metalický keystone modul s výstupem RJ45 představuje špičkové řešení pro počítačové a telefonní sítě využívající rychlost 10 Gb/s. Lze je využít i pro přenos audio a video signálů při využití specifických aktivních prvků. Beznástrojové konektorování, rychlá a jednoduchá montáž. RJ45 STP kat. 6 A 10 Gb ISO AMD HSEMRJ6GWA RJ45 STP třída E A 10 Gb HSEMRJ6GWT RJ45 STP kategorie HSEMRJ6GWS RJ45 STP kategorie HSEMRJ5GWS RJ45 UTP kategorie HSEMRJ6UWS RJ45 UTP kategorie HSEMRJ5UWS KEYSTONE MODUL KOAXIÁLNÍ, F F SPOJKA 75 OHMŮ Keystone modul koaxiální, F - F spojka, 75 Ohmů HSEMRKFFWS Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru

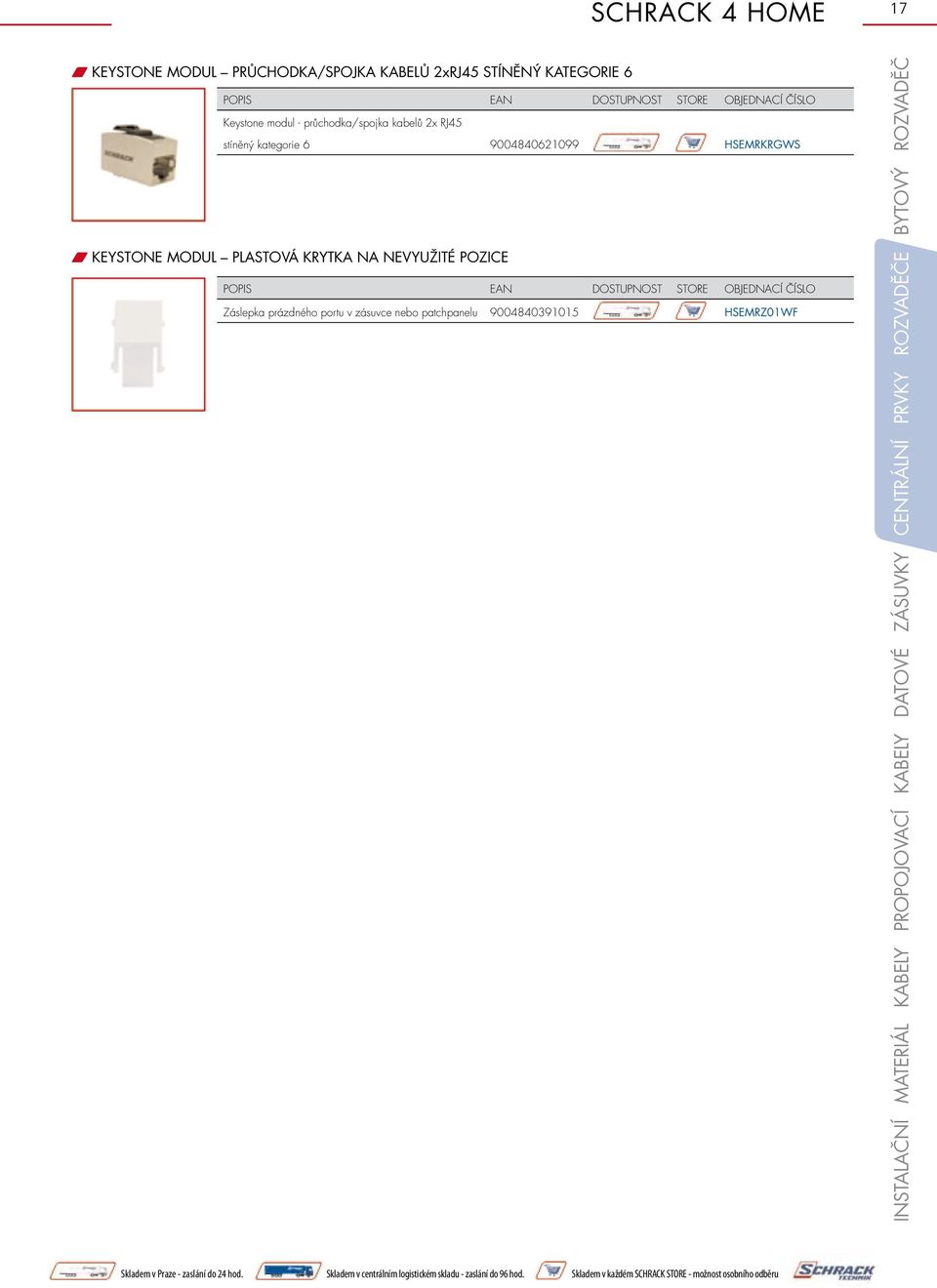

17 SCHRACK 4 HOME 17 KEYSTONE MODUL PRŮCHODKA/SPOJKA KABELŮ 2xRJ45 STÍNĚNÝ KATEGORIE 6 Keystone modul - průchodka/spojka kabelů 2x RJ45 stíněný kategorie HSEMRKRGWS KEYSTONE MODUL PLASTOVÁ KRYTKA NA NEVYUŽITÉ POZICE Záslepka prázdného portu v zásuvce nebo patchpanelu HSEMRZ01WF INSTALAČNÍ MATERIÁL KABELY PROPOJOVACÍ KABELY DATOVÉ ZÁSUVKY CENTRÁLNÍ PRVKY ROZVADĚČE BYTOVÝ ROZVADĚČ Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru

18 18 SCHRACK 4 HOME SCHRACK 4 HOME KONCOVÉ MODULÁRNÍ ZÁSUVKY MODULÁRNÍ ZÁSUVKY 80 x 80 MM Koncové přípojné místo představují modulární zásuvky v provedení 80 x 80 mm s centrálním rámečkem 50 x 50 mm. Instalace na povrch je řešena pomocí montážního boxu na omítku (HSEAP842WF). Jsou vhodné též do podparapetních kanálů a instalačních boxů. Kovový nosný rám zajišťuje pevný úchyt modulu k zásuvce. Konstrukčně obsahují též samostatný zemnící bod pro ukončení stíněné kabeláže. Barva bílá RAL MODULÁRNÍ ZÁSUVKY - 80 x 80 MM Datová zásuvka pod omítku, 1-portová (výstup 45 stupňů), neosazená, RAL 9010, 80 x 80 mm HSED01UW2S Datová zásuvka pod omítku, 2-portová (výstup 45 stupňů), neosazená, RAL 9010, 80 x 80 mm HSED02UW2S Datová zásuvka pod omítku, 3-portová (výstup 45 stupňů), neosazená, RAL 9010, 80 x 80 mm HSED03UW2S Datová zásuvka pod omítku, 2-portová (výstup 90 stupňů), neosazená, RAL 9010, 80 x 80 mm HSED02UW1S Příslušenství k zásuvce (plexi, popisný štítek, 2 šrouby) HSEDZBES MODULÁRNÍ ZÁSUVKY - 45 x 45 MM Datová zásuvka 45 x 45 mm, 2-portová (výstup 45 stupňů), neosazená, RAL HSEMD02W2F Datová zásuvka 22,5 x 45 mm, 1-portová (výstup 90 stupňů), neosazená, RAL HSEMD01W1F Záslepka 22,5 x 45 mm, RAL HSEMDZ1W1F NÁSTĚNNÝ BOX PRO MODULÁRNÍ ZÁSUVKU 80 x 80 MM Nástěnný box pro HSED0xUW2S, 80 x 80 x 40 mm HSEAP842WF NÁSTĚNNÝ PATCHPANEL PRO 8 KEYSTONE Nástěnný patchpanel pro 8 keystone modulů, neosazený, 112 x 155 x 33, kovový, RAL HSER0080GV Sada montážních spon DIN (2 ks) pro nástěnný patchpanel HSER0080GV HSERHUTADA Špičkové řešení designu domovních zásuvek - SCHRACK WAVE. Informujte se u našich obchodních techniků na cenu a dostupnost! Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru

19 SCHRACK 4 HOME 19 ZÁSUVKY S VYŠŠÍM KRYTÍM IP 44 PROVEDENÍ NÁSTĚNNÉ Pasivní komponenty v provedení IP 44 představují kryty, boxy a zásuvky včetně příslušenství, do kterého se instalují příslušné keystone moduly. Řešení se vyznačuje vysokou robustností a odolností vůči nárazům, prachu a vodě. Nedovolenému přístupu zabraňuje bezpečnostní zámek. Boxy nabízejí velký manipulační prostor pro jednoduchou a rychlou montáž. Nástěnný box se skládá ze samotného boxu, montážního zásuvkového rámu pro 2 libovolné keystone moduly a plastové průchodky M25, která umožňuje zakončení dvou kabelu vnějšího průměru 8 mm. Uzamykatelný nástěnný box IP44, neosazený, 90 x 90 x 90 mm, RAL HSEIP44APT Plastová průchodka M25 / 2 x 8, pro 2 vodiče o vnějším průměru 3-8 mm, RAL HSEIP44AKT ZÁSUVKY S VYŠŠÍM KRYTÍM IP 44 ZAPUŠTĚNÉ PROVEDENÍ Zapuštěný box je určen pro montáž pod omítku. Skládá se ze samotného boxu a montážního zásuvkového rámu pro 2 libovolné keystone moduly. Uzamykatelný kryt pro zapuštěný box IP44, 90 x 35 x 90mm, RAL HSEIP44UPT Zapuštěný box IP 44, neosazený, RAL HSEIP44UDT ZÁSUVKY S VYŠŠÍM KRYTÍM IP 44 MONTÁŽNÍ RÁM PRO 2 KEYSTONE Montážní zásuvkový rám pro IP44 boxy, pro 2 keystone moduly, neosazený HSEIP44AUT KEYSTONE MODUL RJ45 STÍNĚNÝ KATEGORIE 6 A 10 GB/S Metalický keystone modul s výstupem RJ45 představuje špičkové řešení pro počítačové a telefonní sítě využívající rychlost 10 Gb/s. Lze je využít i pro přenos audio a video signálů při využití specifických aktivních prvků. Beznástrojové konektorování, rychlá a jednoduchá montáž. Keystone modul RJ45 stíněný, kategorie 6 A 10 Gb, ISO AMD2, samozářezový HSEMRJ6GWA KEYSTONE MODUL KOAXIÁLNÍ, F F SPOJKA 75 OHMŮ Keystone modul koaxiální, F - F spojka, 75 Ohmů HSEMRKFFWS INSTALAČNÍ MATERIÁL KABELY PROPOJOVACÍ KABELY DATOVÉ ZÁSUVKY CENTRÁLNÍ PRVKY ROZVADĚČE BYTOVÝ ROZVADĚČ Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru

20 20 SCHRACK 4 HOME SCHRACK 4 HOME PROPOJOVACÍ KABELY RJ45 A KOAXIÁLNÍ PROPOJOVACÍ KABELY RJ45 FUNKCE SVĚTELNÉ IDENTIFIKACE KONCŮ Inteligentní propojovací kabely RJ45 s funkcí světelné identifikace obou konců. Stíněné i nestíněné provedení. Při aktivní funkci identifikace obou konců pomocí světla nedochází k ovlivnění přenosových parametrů. Zastříknuté krytky šedé barvy (možná barevná provedení). Přenosové pásmo 500 MHz, třída E A, maximální přenosová rychlost 10 Gb/s. STÍNĚNÁ VARIANTA 2xRJ45 stíněný, třída E A 10 Gb, šedý, 0.5 m H6GSG00K5G 2xRJ45 stíněný, třída E A 10 Gb, šedý, 1 m H6GSG01K0G 2xRJ45 stíněný, třída E A 10 Gb, šedý, 2 m H6GSG02K0G 2xRJ45 stíněný, třída E A 10 Gb, šedý, 3 m H6GSG03K0G NESTÍNĚNÁ VARIANTA 2xRJ45 nestíněný, třída E A 10 Gb, šedý, 0.5 m H6USG00K5G 2xRJ45 nestíněný, třída E A 10 Gb, šedý, 1 m H6USG01K0G 2xRJ45 nestíněný, třída E A 10 Gb, šedý, 2 m H6USG02K0G 2xRJ45 nestíněný, třída E A 10 Gb, šedý, 3 m H6USG03K0G Možná barevná provedení: H6GSx02K0x, kde x= G = šedá, B = modrá, R = červená, Y = žlutá, U =zelená, A = světle modrá aqua SVÍTILNA PATCHFINDER Svítilna PATCHFINDER HLEDTOOL BAREVNÉ IDENTIFIKAČNÍ KRYTKY Krytka pro RJ45, barva modrá, balení 100 ks HLEDCLIPB Krytka pro RJ45, barva červená, balení 100 ks HLEDCLIPR Krytka pro RJ45, barva žlutá, balení 100 ks HLEDCLIPY Krytka pro RJ45, barva zelená, balení 100 ks HLEDCLIPU PROPOJOVACÍ KABELY KOAXIÁLNÍ Propojovací koaxiální kabely pro připojení audio a video zařízení. Osazení = 2x konektor F, typ přímý Quick. Kabely třídy A > 90 db, bílá barva S4H Patchkabel koaxiální, 2x F- přímý, > 90dB, bílý, 0.5 m HS4HC00K5 S4H Patchkabel koaxiální, 2x F- přímý, > 90dB, bílý, 1 m HS4HC01K0 S4H Patchkabel koaxiální, 2x F- přímý, > 90dB, bílý, 1.5 m HS4HC01K5 S4H Patchkabel koaxiální, 2x F- přímý, > 90dB, bílý, 2.5 m HS4HC02K5 S4H Patchkabel koaxiální, 2x F- přímý, > 90dB, bílý, 3.5 m HS4HC03K5 S4H Patchkabel koaxiální, 2x F- přímý, > 90dB, bílý, 5 m HS4HC05K0 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru

21 SCHRACK 4 HOME 21 SCHRACK 4 HOME INSTALAČNÍ KABELÁŽ A PŘÍSLUŠENSTVÍ DATOVÉ INSTALAČNÍ KABELY KOAXIÁLNÍ INSTALAČNÍ KABELY XC160 RG-6 PŘÍSLUŠENSTVÍ KOAX KLEŠTĚ S BOČNÍM STŘÍHEM POPIS OBSAH MĚDI (kg/km) EAN DOSTUPNOST STORE OBJEDNACÍ ČÍSLO Kabel S/FTP kategorie MHz 4x2xAWG23, LS0H plášť modrý HSEKP423HB Kabel F/FTP kategorie 6 A 500 MHz 4x2xAWG23, LS0H plášť modrý HSEKP423HA Kabel U/UTP kategorie MHz 4x2xAWG23, LS0H plášť modrý HSEKU423H1 Kabel F/UTP kategorie MHz 4x2xAWG24, LS0H plášť modrý HSEKF424H1 Kabel U/UTP kategorie MHz 4x2xAWG24, LS0H plášť modrý HSEKU424H1 DIGI-SAT 3000,75 Ohmů, Al PVC bílý plášť, 100 m XC DIGI-SAT 3000,75 Ohmů, Al LSZH bílý plášť, 100 m XC DIGI-SAT 3010,75 Ohmů, Al PVC bílý plášť, 100 m XC DIGI-SAT 3011,75 Ohmů, Al PE černý plášť, 100 m XC DIGI-SAT 3030,75 Ohmů, Al PVC bílý plášť, 100 m XC S4H Spojka-redukce koaxiální F-female / IEC-male, 10 kusů HS4HFBIS S4H Spojka-redukce koaxiální F-female / IEC-female, 10 kusů HS4HFBIB S4H Spojka-redukce koaxiální F-female / F-male, 10 kusů HS4HFBFSQ S4H Koaxiální konektor F, šroubovací, 7 mm, 10 ks HS4HFSQ F-konektor DIGI-SAT 75 Ohmů, samořezný, 7 mm XC F-konektor DIGI-SAT 75 Ohmů, VF, 7 mm XC Spojka koaxiální XC F - F, rovná XC Odizolovávací nůž na vnější plášť XC koaxiálních kabelů XC Ploché instalační kleště jako základní montážní nástroj modulární řady. Slouží k odstřižení přebytečné délky vodičů v kabelové matici keystone modulu. Díky úhlovým a plochým nožům je zaručen dokonalý a minimální přesah vodičů. Kleště s bočním střihem, pro vodiče do 1.3 mm HTOOL00002 Kleště s bočním střihem, pro vodiče do 1.0 mm HTOOL00003 INSTALAČNÍ MATERIÁL KABELY PROPOJOVACÍ KABELY DATOVÉ ZÁSUVKY CENTRÁLNÍ PRVKY ROZVADĚČE BYTOVÝ ROZVADĚČ Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru

22 22 SCHRACK 4 HOME SCHRACK 4 HOME INSTALAČNÍ MATERIÁL INSTALAČNÍ KRABICE IT XXL S KABELOVOU REZERVOU ZAPUŠTĚNÝ BOX S KABELOVOU REZERVOU S4H-Box pod omítku pro dat.zásuvky, 149 x 67 x 67 mm HS4HDU01 ZAPUŠTĚNÝ BOX DO DUTÝCH STĚN S KABELOVOU REZERVOU S4H-Box do dutých stěn pro zásuvky, 143 x 68 x 75 mm HS4HDH01 MONTÁŽNÍ MATERIÁL Stavební tmel - FixCement, balení 5 kg GI Stavební tmel - FixCement, balení 15 kg GI Montážní pěna šedá, 750 mm, cartridge GI Kluzný prostředek na kabely, 1 kg GI PROFILINE OCHRANNÁ TRUBKA STŘEDNÍ 750 N Ochranná flexi trubka střední, Profiline 750 N, PVC, průměr 20 mm, balení 50 m GTPPXM20 Ochranná flexi trubka střední, Profiline 750 N, PVC, průměr 25 mm, balení 50 m GTPPXM25 Ochranná flexi trubka střední, Profiline 750 N, PVC, průměr 32 mm, balení 25 m GTPPXM32 Ochranná flexi trubka střední, Profiline 750 N, PVC, průměr 40 mm, balení 25 m GTPPXM40 Ochranná flexi trubka střední, Profiline 750 N, PVC, průměr 50 mm, balení 25 m GTPPXM50 OCHRANNÁ FLEXIBILNÍ TRUBKA LEHKÁ 320 N Ochranná flexi trubka lehká, 320 N, PVC, průměr 16 mm, balení 50 m GTPTXL16 Ochranná flexi trubka lehká, 320 N, PVC, průměr 20 mm, balení 50 m GTPTXL20 Ochranná flexi trubka lehká, 320 N, PVC, průměr 25 mm, balení 50 m GTPTXL25 Ochranná flexi trubka lehká, 320 N, PVC, průměr 32 mm, balení 25 m GTPTXL32 Ochranná flexi trubka lehká, 320 N, PVC, průměr 40 mm, balení 25 m GTPTXL40 Ochranná flexi trubka lehká, 320 N, PVC, průměr 50 mm, balení 25 m GTPTXL50 Ochranná flexi trubka lehká, 320 N, PVC, průměr 63 mm, balení 25 m GTPTXL63 Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru

23 SCHRACK 4 HOME 23 OCHRANNÁ FLEXIBILNÍ TRUBKA STŘEDNÍ 750 N 750 N, PVC, průměr 16 mm, balení 50 m GTPTXM N, PVC, průměr 63 mm, balení 50 m GTPTXM63 Plášť PVC, průměr 16 mm, balení 50 m GTPTXMM16 Plášť PVC, průměr 20 mm, balení 50 m GTPTXMM20 Plášť PVC, průměr 25 mm, balení 50 m GTPTXMM25 Plášť PVC, průměr 32 mm, balení 25 m GTPTXMM32 Plášť PVC, průměr 40 mm, balení 25 m GTPTXMM40 Plášť PVC, průměr 50 mm, balení 25 m GTPTXMM50 Plášť PVC, průměr 63 mm, balení 25 m GTPTXMM63 TRUBKA LEHKÁ SE SPOJKOU 320 N Průměr 16 mm, EN 2221 šedá, délka 3 m, balení 111 m GTRL16M3 Průměr 20 mm, EN 2221 šedá, délka 3 m, balení 111 m GTRL20M3 Průměr 25 mm, EN 2221 šedá, délka 3m, balení 57 m GTRL25M3 Průměr 32 mm, EN 2221 šedá, délka 3 m, balení 57 m GTRL32M3 Průměr 40 mm, EN 2221 šedá, délka 3 m, balení 21 m GTRL40M3 Průměr 50 mm, EN 2221 šedá, délka 3 m, balení 21 m GTRL50M3 OBJÍMKA PRO TRUBKU Průměr 16 mm, balení 100 kusů GTZKSL16 Průměr 20 mm, balení 100 kusů GTZKSL20 Průměr 25 mm,balení 100 kusů GTZKSL25 Průměr 32 mm, balení 100 kusů GTZKSL32 Průměr 40 mm, balení 50 kusů GTZKSL40 Průměr 50 mm, balení 50 kusů GTZKSL50 Průměr 63 mm, balení 25 kusů GTZKSL63 SPOJKA TRUBEK TAHOVĚ PEVNÁ Průměr 20 mm, světle šedá, balení 100 kusů GTZML20 Průměr 25 mm, světle šedá, balení 50 kusů GTZML25 Průměr 32 mm, světle šedá, balení 25 kusů GTZML32 Průměr 40 mm, světle šedá, balení 25 kusů GTZML40 Průměr 50 mm, světle šedá, balení 15 kusů GTZML50 Průměr 63 mm, světle šedá, balení 8 kusů GTZML63 SPOJKA TRUBEK - NÁSUVNÁ Průměr 16 mm, světle šedá, balení 100 kusů GTZTML16 Průměr 20 mm, světle šedá, balení 100 kusů GTZTML20 Průměr 25 mm, světle šedá, balení 50 kusů GTZTML25 Průměr 32 mm, světle šedá, balení 25 kusů GTZTML32 Průměr 40 mm, světle šedá, balení 25 kusů GTZTML40 Průměr 50 mm, světle šedá, balení 15 kusů GTZTML50 Průměr 63 mm, světle šedá, balení 8 kusů GTZTML63 INSTALAČNÍ MATERIÁL KABELY PROPOJOVACÍ KABELY DATOVÉ ZÁSUVKY CENTRÁLNÍ PRVKY ROZVADĚČE BYTOVÝ ROZVADĚČ Skladem v Praze - zaslání do 24 hod. Skladem v centrálním logistickém skladu - zaslání do 96 hod. Skladem v každém SCHRACK STORE - možnost osobního odběru
