1 KREATIVNÍ ŘEŠENÍ VYTÁPĚNÍ A CHLAZENÍ NA MÍRU výběr referencí Netradiční řešení vytápění a chlazení pomocí tepelných čerpadel země/voda

2 Aktive Kühlung 1 Wärmequelle Erdreich Bei der passiven Kühlung kann die Vorlauftemperatur im Kühlfall nicht niedriger sein als die Wärmequellentemperatur. Ist es erforderlich, dass die Vorlauftemperatur während der Kühlung niedriger als die momentane Wärmequellentemperatur ist, muss die aktive Kühlung eingesetzt werden. s tepelným čerpadlem? Im Gegensatz zur aktiven Kühlung bei Luft/Wasser Wärmepumpen chladicí režim müssen jsou Sole/Wasser k dispozici dvě Wärmepumpen varianty: dynamické nicht der Pro (aktivní) aktiven chlazení, Kühlung např. angepasst klimatizační bzw. entsprechend zařízení (pod rosným umgebaut bodem) sein. Die a aktive pasivní, Kühlung respektive wird volné in diesem chlazení Fall (nad also rosným mit einer bodem). Standard Pasivní Wärmepumpen chlazení lze ohne realizovat integrierte se všemi Kühlung tepelnými realisiert. Spricht man bei Sole/Wasser Wärmepumpen von einer čerpadly alpha innotec země/voda v kombinaci s plošnými aktiven Kühlung dann ist das sinngemäß nicht korrekt, systémy vytápění a chlazení, případně s fan-coily. vielmehr handelt es sich um eine passive + aktive Kühlung. Der Ursprung dieser Bezeichnung liegt darin, dass Zdroj einer aktiven energie Kühlung při vytápění immer die passive Kühlung voraus geht und parallel dazu aktiv bleibt. Um Missverständnisse zu vermeiden wird jedoch Zásobník weiterhin pro vytápění, der Begriff Zásobník aktive topný okruh pro chlazení Kühlung Zásobníky pro verwendet. vytápění a TV Jak funguje aktivní a pasivní chlazení Anhand der drei unten aufgeführten Beispiele sind die unterschiedlichen Zustände der Wärmequelle zu erkennen. 1. Oben links: die Wärmequelle während des normalen Heizbetriebes, der Verdichter der Wärmepumpe ist hier in Betrieb. Die Wärmequelle wir hier direkt an die Wärmepumpe geführt. Die beiden Wärmetauscher für Heizungs- und Kühlspeicher bleiben unbeeinflusst. Tepelné čerpadlo zůstává během pasivního chlazení vypnuté, 2. Oben aktivní rechts: jsou pouze die Wärmequelle oběhová čerpadla während vytápění der passiven a solanky, čímž Kühlung, se finanční hier ist náklady der Verdichter chlazení außer stlačují Betrieb. na téměř Wichtig zanedbatelnou ist hier, dass úroveň. die Pokud Wärmepumpe pasivní während chlazení nepokryje des Kühlvorganges weiterhin durchflossen wird. potřebu chladu, paralelně se připojí aktivní chlazení. 3. Das untere Bild zeigt die Wärmequelle bei aktiver Kühlung. Hier ist der Verdichter wieder in Betrieb, als Wärmequelle dient der Kühlspeicher. Die eigentliche Wärmequelle (Sonde oder Kollektor) dient nur noch zur Zásobník pro vytápění, Zásobník Entladung des Heizungsspeichers. topný okruh pro chlazení Zásobníky pro vytápění a TV Zdroj energie při pasivním chlazení Zdroj energie při pasivním + aktivním chlazení Zásobník pro vytápění, topný okruh Zásobník pro chlazení Zásobníky pro vytápění a TV Die Temperatur des zu der/den Erdwärmesonde(n) zurückkehrenden Wärmeträgemediums soll im Dauerbetrieb (Wochenmittel) den Grenzbereich von ± 11 K Temperaturänderung gegenüber der ungestörten Erdreichtemperatur nicht überschreiten. Bei Spitzenlast soll ± 17 K Temperaturänderung Die nicht Temperatur überschritten des zu werden. der/den Erdwärmesonde(n) zurückkehrenden Vstupní teplota Wärmeträgemediums teplonosného média soll im do Dauerbetrieb zemních sond musí být (Wochenmittel) v případě nepřetržitého den Grenzbereich provozu von (týdenní ± 11 K Temperaturänderung gegenüber ±11 K od přirozené der ungestörten teploty Erdreichtemperatur zeminy. Ve špičkové nicht průměr) v rozmezí überschreiten. Bei Spitzenlast soll ± 17 K Temperaturänderung nicht überschritten zátěži by rozsah teplot neměl přesáhnout ±17 K. werden.

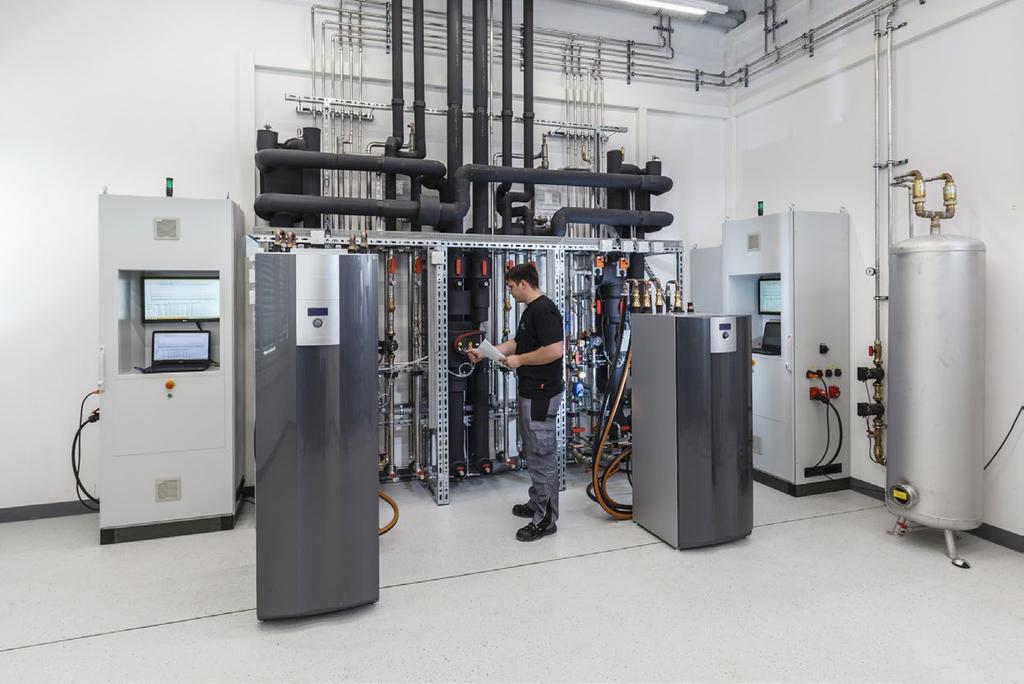

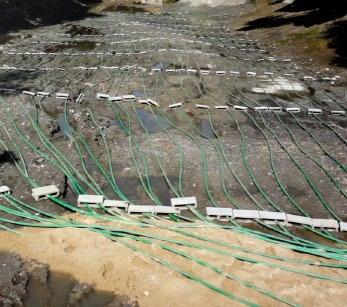

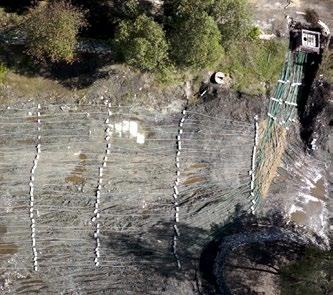

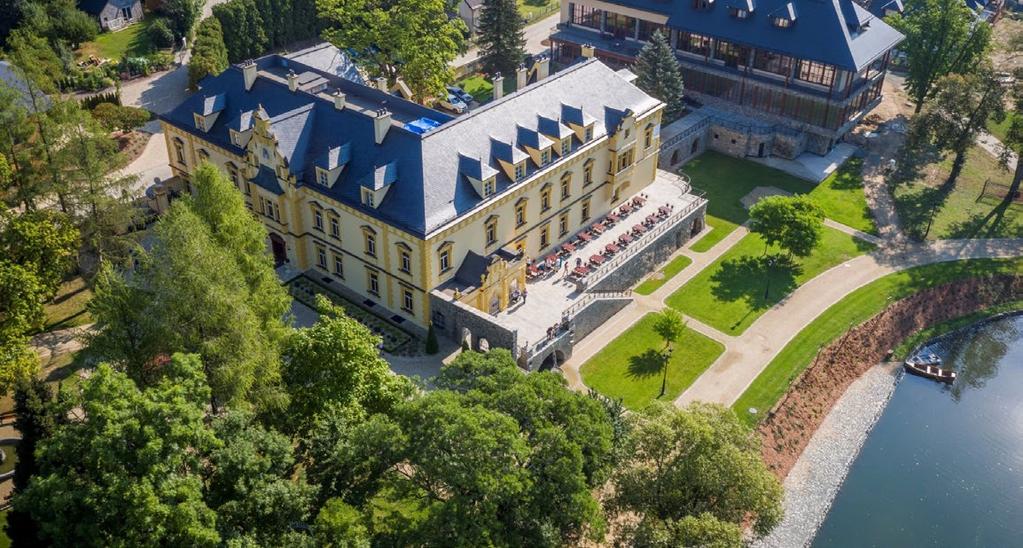

3 Zámek Sobotín vytápění a chlazení v historických budovách Systém je navržen na maximální využití energie z tepelného čerpadla země/voda alpha innotec SWP. Jako zdroj energie v tomto případě slouží zámecký rybník, do kterého bylo uloženo m potrubí HDPE 40 x 3,9 mm. Při ohřevu vnitřního i venkovního bazénu se chlad v první řadě ukládá do akumulace chladu (zásobník o objemu 3000 l) a dále rozvádí jako chladicí voda do všech objektů areálu. Pokud není potřeba využít chlad, přepne se tok energie do rybníka. Technické údaje TČ: země/voda SWP Instalovaný výkon: 2 x 45 kw Pro podrobné informace o systému nás kontaktujte

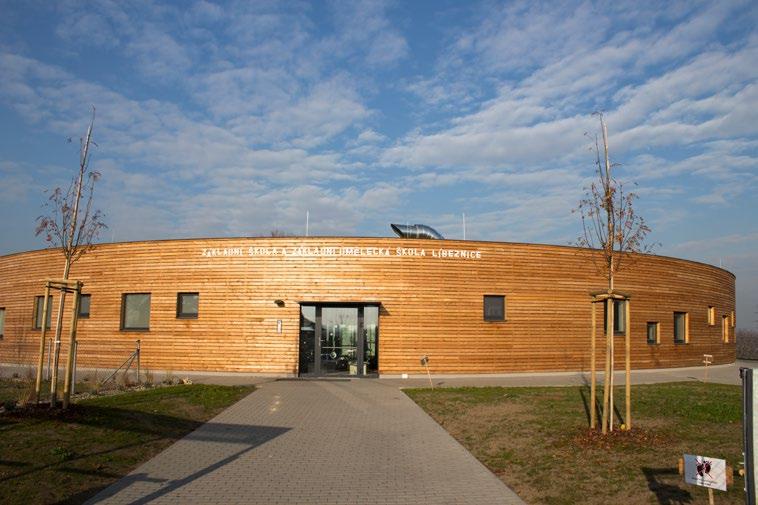

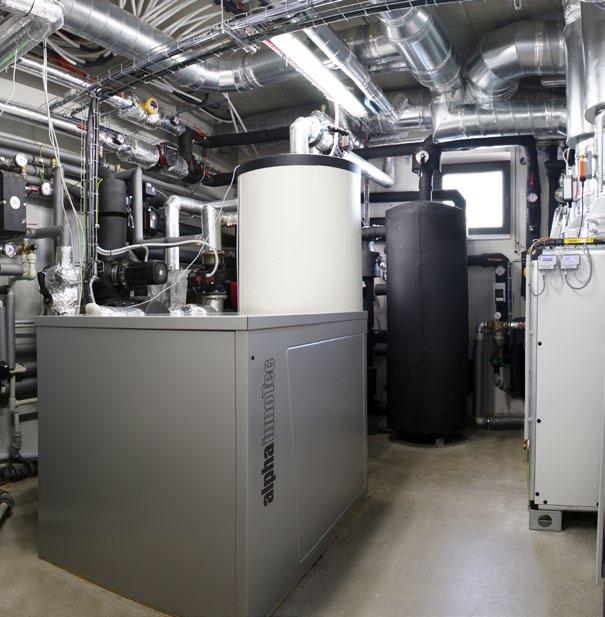

4 Líbeznice řešení pro školy a nízkoenergetické stavby Základní škola v obci Líbeznice byla rozšířena o nový pavilon. Jako zdroj tepla bylo zvoleno profesionální tepelné čerpadlo alpha innotec země/voda SWP 581 se zemními vrty. Systém je řízen prediktivní regulací a kombinován s aktivací betonového jádra. Lze ho využívat nejen pro vytápění, ale v letních měsících také pro chlazení v pasivním a aktivním módu. Vytápění a chlazení pomocí plošné konstrukce. Řešení vnitřního mikroklima vzduchotechnickými jednotkami. Technické údaje TČ: země/voda SWP Instalovaný výkon: 58 kw Pro podrobná technická data si vyžádejte samostatný referenční list

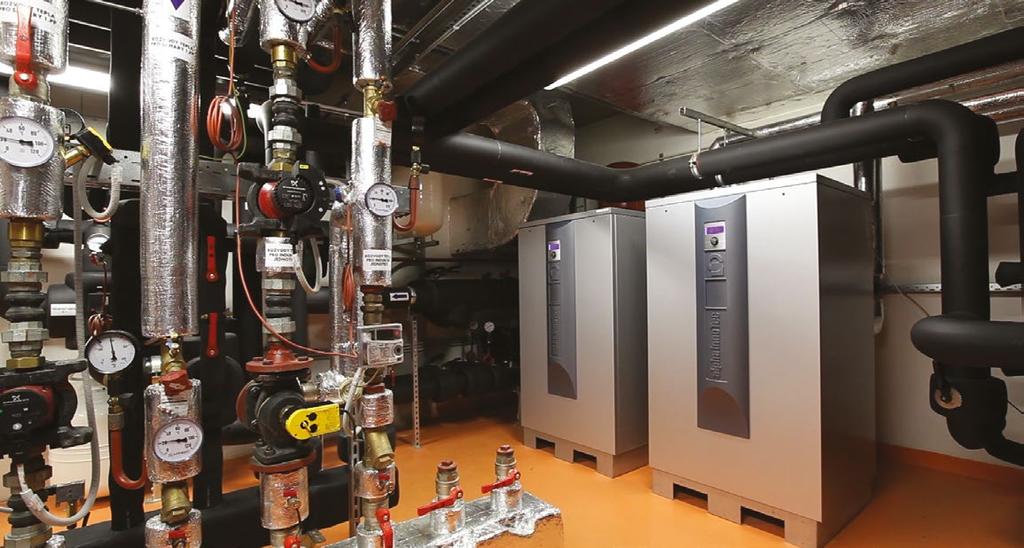

5 Cortex řešení pro administrativní budovy Hydraulické zapojení pro 2 tepelná čerpadla, oddělovací zásobník, 2 topné okruhy, aktivní a pasivní chlazení a přípravu teplé vody. Prosklené administrativní budovy lze pomocí tepelných čerpadel v zimě vytápět a v letním období chladit. Zdrojem energie je 21 geotermálních vrtů po 120 metrech. Tyto vrty jsou schopné budovy pasivně chladit do poloviny srpna. Poté kaskáda dvou tepelných čerpadel o výkonu 2x 82kW aktivně nabíjí akumulace chladu. Celý systém je řízen nadřazenou regulací přes komunikační protokol BacNet/ModBus. Technické údaje TČ: země/voda SWP, velikost 2 Instalovaný výkon: 2 x 82 kw Podrobná technická data uvádíme v referenčním videu

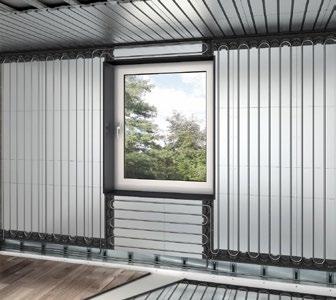

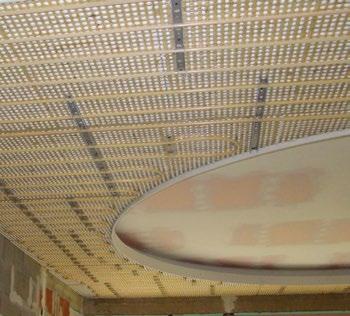

6 Vila ve Vonoklasech aktivní + pasivní chlazení pro rodinné domy Moderní prosklené rodinné domy vyžadují komfortní chlazení, které lze vyřešit pomocí plošných stěnových nebo stropních systémů. Zde jako zdroj energie slouží čtyři geotermální vrty. Při ohřevu bazénu se ukládá chlad do akumulace a v případě potřeby dále distribuuje do plošného chlazení. Při pasivním a aktivním chlazení se urychluje regenerace vrtů a tím se i zvyšuje celoroční topný faktor. Celý systém aktivního a pasivního chlazení, vytápění, ohřevu bazénu a teplé vody včetně vzdálené správy přes internet řeší regulace tepelného čerpadla. Hydraulické zapojení s prvky dle legendy: Terén Technická místnost +0,000

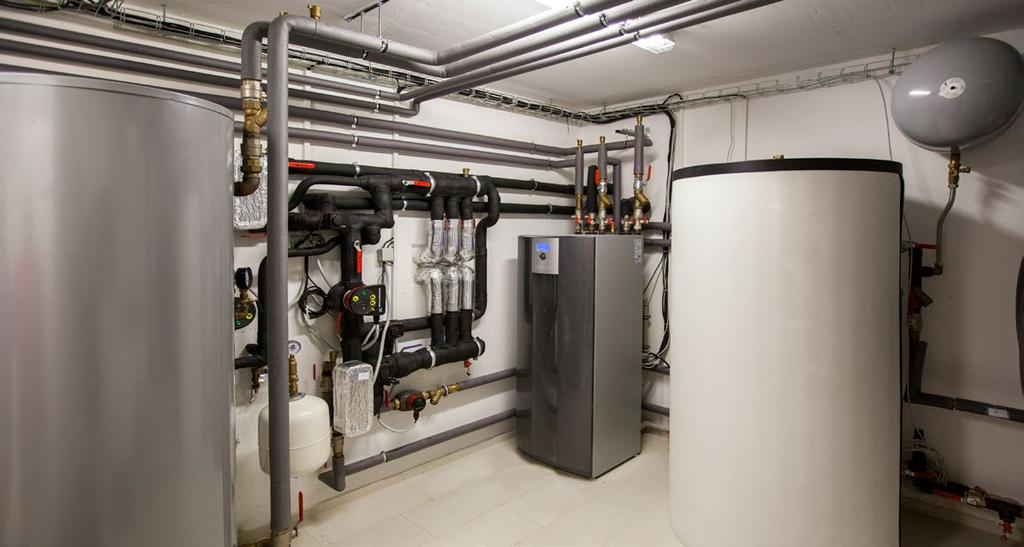

7 E E PI E PI TČ Kompaktní tepelné čerpadlo alpha innotec země/voda SWC 122H3 (výkon 12 kw, COP 5,00 při B0/W35) ANt Oddělovací a taktovací zásobník pro vytápění alpha innotec TPS 200 ANch Oddělovací a taktovací zásobník pro chlazení alpha innotec TPSK 200 (difuzní izolace) ENp Expanzní nádoba pro primární okruh - součástí dodávky TČ EN Expanzní nádoba pro topný okruh ENch Expanzní nádoba pro okruh chlazení R Vestavěný regulátor tepelného čerpadla alpha innotec Luxtronik 2.1 s komfortní deskou ZWE1 Bivalentní elektrokotel 9 kw vestavěný v TČ RS vrty Rozdělovač a sběrač primárního okruhu zemních vrtů s průtokoměry ve venkovní šachtě (2 okruhy) VD1 Deskový výměník pro aktivní/pasivní chlazení VD2 Deskový výměník pro vychlazování akumulace tepla při aktivním chlazení V1 V Okruhy pro vrty, délka vrtu 100 m potrubí dvojitá U sonda RS Kombinovaný rozdělovač/sběrač vytápění/chlazení

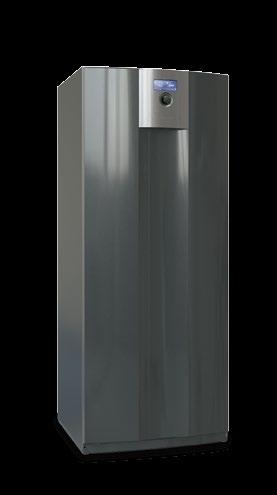

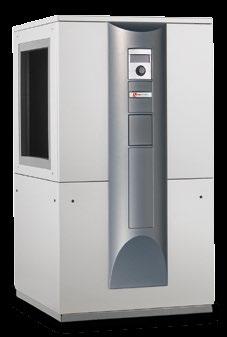

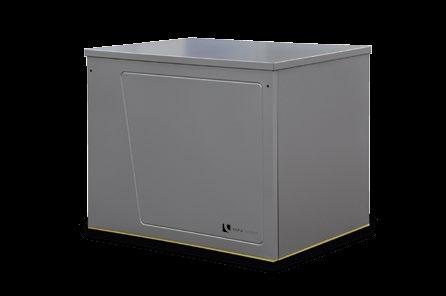

8 Přehled systémů alpha innotec Produktová řada s výkony od 4 do 160 kw* Nová řada V-LINE invertorová technologie pro maximální účinnost a ještě tišší provoz (COP až 5,1 při B0/W35, akustický tlak 31 db(a) z 1 m) Vzdálený servis a ovládání přes internet zdarma Výstupní teplota až 70 C * Údaje při A2/W35, resp. B0/W35 podle EN řada alterra země/voda řada alira vzduch/voda řada alterra pro profesionální země/voda vestavěné pasivní chlazení vnitřní i venkovní provedení řazení do kaskády ait-česko s.r.o. Vrbenská 2044/ České Budějovice Předváděcí centrum V Lomech 2376/10a Praha 4 - Chodov T E info@ait-cesko.cz W alpha innotec značka společnosti ait-deutschland GmbH
