1 NIBE ENERGY SYSTEMS Zásady instalace tepelných čerpadel NIBE

2 PPT GB 0809 NTR SERVICE F1330 NIBE TRAINING

3 PPT GB 0809 NTR SERVICE F1330 NIBE TRAINING

4 Tepelná čerpadla NIBE využívající tepelnou energii z ventilačního vzduchu Řízená ventilace, topení a ohřev TV NIBE F370 ohřev otopné vody a TV Řízená ventilace, topení, ohřev TV a předehřev ventilačního vzduchu NIBE F470 ohřev TV, topení voda i vzduch Řízená ventilace, řízený výkon kompresoru, topení a ohřev TV NIBE F750 ohřev otopné vody a TV NIBE F750 + SAM 40 rovnotlaký systém větrání PPT GB 0809 NTR SERVICE F1330

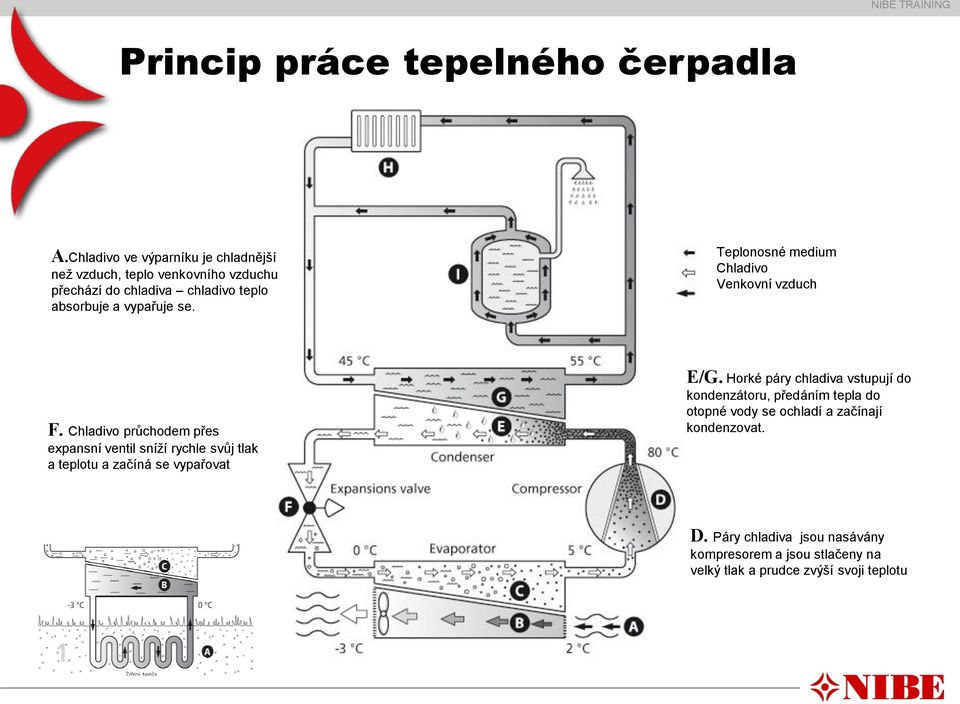

5 Princip práce tepelného čerpadla A.Chladivo ve výparníku je chladnější než vzduch, teplo venkovního vzduchu přechází do chladiva chladivo teplo absorbuje a vypařuje se. Teplonosné medium Chladivo Venkovní vzduch F. Chladivo průchodem přes expansní ventil sníží rychle svůj tlak a teplotu a začíná se vypařovat E/G. Horké páry chladiva vstupují do kondenzátoru, předáním tepla do otopné vody se ochladí a začínají kondenzovat. D. Páry chladiva jsou nasávány kompresorem a jsou stlačeny na velký tlak a prudce zvýší svoji teplotu

6 Způsoby získání primární energie ze země/vody Země plošný kolektor Země hlubinný vrt Spodní voda Povrchová voda

7 Způsoby získání primární energie ze vzduchu Z venkovního vzduchu Z ventilačního vzduchu PPT GB 0809 NTR SERVICE F1330

8 Předpoklady úspěšné instalace Primární energie Topný systém Dimenzování Umístění TČ v objektu / venkovním prostředí Kolektor / Vrt / Zdroj vzduchu Provedení

9 Primární energie - země celoročně stálý výkon bivalence dle potřeby uzavřený okruh regenerace kolektoru chlazením náklady na zemní práce nároky na pozemek pracnost instalace

10 Primární energie spodní voda vyšší topný faktor stálá primární teplota nízké náklady na vrty náklady na výměník vydatnost studny příkon čerpadla náklady na regulaci

11 Primární energie venkovní vzduch nižší pořizovací náklady není potřeba pozemek vysoký topný faktor v létě snadná instalace hlučnost? odvod kondenzátu přebytek výkonu v létě celoročně nižší topný faktor bivalence až 100%

12 Primární energie ventilační vzduch využití odpadní energie řešení pro větrání výkon omezen kubaturou objektu nevhodné pro temperování rekreačních objektů neznalost problematiky větrání u nás

13 Primární energie odpadní voda využití odpadní energie vyšší topný faktor zanášení výměníků náročnější instalace řešení pro chlazení výrobní technologie

14 Výkon celého topného systému s tepelným čerpadlem je dán NIBE TRAINING Tepelným čerpadlem primární energie chladivo velikost výparníku velikost kondenzátoru způsob odmrazení řízení Budovou/místem Parametry TČ Meteorolo - gická data zeměpisné umístění meteorologické jevy technologie kompresoru modulace výkonu Kompresor Parametry budovy tepelná ztráta otopný systém návrhová teploty (výstup/zpátečka) tepelná setrvačnost PPT GB 0809 NTR SERVICE F1330

15 Charakteristika budovy a topného systému vliv na topný faktor Radiátory (žebrové) Starší budovy - kotle na pevná paliva - návrhová teplota C - po výměně oken a/nebo zateplení většinou stačí teplota 65 C Vysokoteplotní TČ Nové budovy - desková otopná tělesa - návrhová teplota C Standardní TČ Podlahové /stěnové otopné systémy - návrhová teplota C Nízkoteplotní TČ Každý topný systém určuje tepel. čerpadlu různé kondenzační teploty PPT GB 0809 NTR SERVICE F1330

16 Topný systém posouzení topného systému Topné těleso Radik 20, výrobce Korado, T vnitřní = 20 C Teplota topné vody ( C) : 90/70 75/65 70/55 55/45 RADIK KLASIK Typ Výška (mm) Šířka (mm) Výkon (W) Výkon (W) Výkon (W) Výkon (W) % 79% 57% 41%

17 Topný systém teplota otopné vody NIBE Fighter (dům TZ 12,6kW, primární teplota 0 C) Teplota topné vody ( C) Výkon (kw) Příkon kompresoru (kw) Topný faktor Roční platba za teplo (Kč) 35 C 9,98 1,98 5, ,- 45 C 8,95 2,22 4, ,- 55 C 7,91 2,44 3, ,- +24% +50%

18 Princip ekvitermní regulace Topné křivky PPT GB 0809 NTR SERVICE F1330

19 Zapojení TČ do systému akumulační nádrž Vodní objem tepelné soustavy min. 15 l/kw doporučeno 20 l/kw Doporučené zapojení aku. nádoby jako anuloid PPT GB 0809 NTR SERVICE F1330

20 Zapojení TČ do systému akumulační/taktovací nádrž NIBE TRAINING Vodní objem tepelné soustavy min. 15 l/kw doporučeno 20 l/kw PPT GB 0809 NTR SERVICE F1330

21 Topný systém průtok topného media CIRKULACE neregulovat topný systém vypínáním oběhového čerpadla! Soustavy s taktovacím zásobníkem na průtoku nebo zpátečce doplnit přepouštěcím ventilem pro zajištění nominálního průtoku v případě přivření/uzavření termohlavic radiátorů. NIBE Fighter 1145 jmenovitý průtok otopné vody Typ (kw) Průtok (l/s) 0,1 0,13 0,18 0,22 0,27 0,36 0,40

22 Dimenzování velikosti TČ Primární energie Topný systém Typ bivalentního zdroje Tepelné ztráty objektu Spotřeba TV, bazén Typ objektu a využití Zvyklosti uživatelů Výpočetní program NIBE VPDIM

23 Bod bivalence potřebný výkon bivalentního zdroje NIBE TRAINING Výkon TČ / tepelná Power ztráta domu CombinedMode AlternatingMode Výkon TČ vzduch - voda Velikost bivalentního zdroje k TČ země-voda Velikost bivalentního zdroje k TČ vzduch-voda Výkon TČ země-voda --- tepelná ztráta domu House power need Heat pump power output výkon tepelného čerpadla -20 C Balance temperature 43 C 20 C Venkovní Outdoor temp teplota Výpočtová teplota PPT GB 0912 NTR NIBE SPLIT OPER MODES

24 Návrh TČ pomocí NIBE VPDIM PPT GB 0809 NTR SERVICE F1330

25 Umístění venkovní jednotky dostatečný prostor pro sání vzduchu volný prostor pro výfuk vzduchu pokud možno v závětří (vliv sněhové vánice) mimo zónu padajícího sněhu ze střechy pamatovat na možnost odvodu kondenzátu z odtávání vzdálenost venkovní a vnitřní jednotky přístup pro servis PPT GB 0809 NTR SERVICE F1330

26 Umístění v objektu zamezení šíření hluku rozdílné rozhodování podle typu tepelného čerpadla (vzduch nebo země) odvod kondenzátu u vzduchových TČ prostor pro servis vzduchová tepelná čerpadla zdrojem hluku může být venkovní jednotka zamezit šíření hluku přes otvory v budově (nevyužitý komín, ventilační šachty) neinstalovat pod nebo vedle ložnice nová zemní TČ NIBE F1145/1245 patří k nejtišším na trhu

27 Umístění v objektu stavební připravenost velikost stavebních otvorů pro přesun TČ, výška stropu el. rozvody, dimenze jističů a vodičů, HDO, venkovní čidlo principielní hydraulické schéma primární okruh - prostupy zdí otopný systém přívody shora (mimo VVM) vzdálenost venkovní jednotky TČ od technické místnosti vzduchová TČ možnost odvodu kondenzátu pevný a rovný podklad pro vnitřní jednotku odpad pro vyústění odvodů od pojistných ventilů

28 Umístění venkovní jednotky TČ NIBE TRAINING

29 Umístění venkovní jednotky TČ NIBE TRAINING PPT GB 0809 NTR SERVICE F1330

30 Primární zdroj hlubinný vrt Energie z 1m: písek W rula 75 W Odebraná roční práce z 1m: kwh Příklad doporučených hodnot: pro TČ F kW plošný kolektor m vrt m

31

32 Primární zdroj plošný kolektor Energie z 1m: půda suchá... 15W půda jílovitá... 25W nasycená vodou... 35W Odebraná roční práce z 1m: kwh

33 Primární zdroj plošný kolektor NIBE TRAINING

34 Primární zdroj plošný kolektor NIBE TRAINING

35 Primární kolektor - plošný NIBE TRAINING

36 Primární kolektor - plošný NIBE TRAINING

37 Plošný kolektor tlaková zkouška PPT GB 0809 NTR SERVICE F1330

38 Primární kolektor komponenty rozdělovače a sběrače NIBE TRAINING

39 Primární kolektor sběrač/rozdělovač NIBE TRAINING

40 Primární kolektor vliv teploty primárního media na výkon TČ NIBE Fighter (dům TZ 12,6kW, TOPNÁ VODA 35 C) Teplota primární ( C) Výkon (kw) Příkon kompresoru (kw) Topný faktor Roční platba za teplo (Kč) +5 C 11,64 2,01 5, ,- 0 C 9,98 1,98 5, ,- -5 C 8,30 1,89 4, ,-

41 Primární kolektor průtok primárního media CIRKULACE nutnost důkladného odvzdušnění primárního okruhu! NIBE Fighter 1145 Typ: Průtok (l/s) 0,25 0,30 0,42 0,51 0,65 0,75 0,82

42 Provedení vnitřní instalace NIBE TRAINING

43 Takto ne! PPT GB 0809 NTR SERVICE F1330

44 Izolace primárních rozvodů Kondenzace vzdušné vlhkosti

45 Izolace primárních rozvodů při souběhu v zemi nebo při křížení s inženýrskými sítěmi

46 Prostupy do objektu Zeď Izolace Hadice kolektoru

47 Aktuální informace k tepelným čerpadlům NIBE získáte na :
