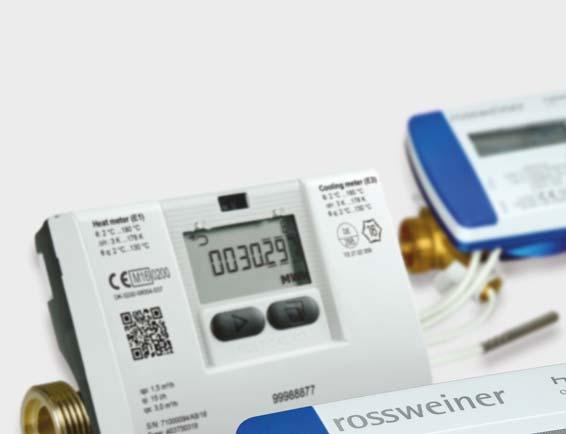

1 Ultrazvukové merače tepla a chladu, diaľkový odpočet 10 Kompaktné merače 0,6-15 m 3 /h Merače a prietokomery 0, m 3 /h Komunikácia rádio, wireles M-Bus (OMS), M-Bus Dátové centrály pre všetky komunikačné systémy Kompletné riešenie projektov 197

2 Kompaktný merač tepla Heatplus Sonic 199 Ultrazvukový kompaktný merač 201 Kompaktné merače tepla a chladu 203 Merače tepla a chladu MULTICAL Merače tepla a chladu MULTICAL Univerzálne merače tepla a chladu 205 Merače tepla a chladu MULTICAL 603 / ULTRAFLOW 206 Základná konfigurácia meračov MULTICAL 207 Systémy pre diaľkový odpočet

3 Kompaktný ultrazvukový merač tepla Heatplus Sonic 10 IrDA - rozhranie pre čítanie a parametrizáciu merače tepla Nezávisle na sieti dodávané s 10-ročnou lítiovou batériou. (10 rokov / 12s cyklus alebo 6 rokov / 4s cyklus) Meranie teploty dvoma platiovými odporovými snímačmi 8 miestny LCD-display s piktogramami zobrazujúci aktuálne hodnoty, uložené hodnoty, kontrolné hodnoty a mnoho servisných a prevádzkových parametrov Zobrazenie a uloženie aktuálneho stavu a uchovanie hodnôt (až za 15 mesiacov spätne), rovnako ako mnoho servisných a prevádzkových parametrov Uloženie maximálnej prívodnej a vratnej teploty a maximálny okamžitý prietok s dátumom Programovanie parametrov špecifických pre zariadenia (napr. Rozhodujúci deň), je možné tlačidlami alebo cez IrDA rozhranie Zodpovedajúce komunikačné technológie M- -Bus môže byť dodatočná montáž v externom module Prevedenie s odnímateľným kalkulátorom (Dĺžka kábla cca. 0,8 m) Ultrazvukové merače tepla a chladu, diaľkový odpočet Technické dáta všeobecne Trieda presnosti merania 3 podľa DIN EN 1434 Trieda okolitého prostredia A podľa DIN EN 1434 Druh krytia IP IP65 podľa EN Teplotný rozsah Merač tepla C Povolený teplotný rozdiel K Začiatok merania teplotný rozdiel 1,0 K Okolitá teplota C Napájanie energiou Lítiová batéria menovité napätie 3,0 V Životnosť 10 rokov + 6 mesiacov rezerva (12 s cyklus) 6 rokov + 6 mesiacov rezerva (4 s cyklus) Úrovne displeja Štandard min. 2 až 10 (v závislosti na prevedení a dodávok modelov) Indikácia 8-miestny LCD - piktogramy Indikácia energie kwh (voliteľne MWh, MJ, GJ nutné špecifikovať už v objednávke) Snímač teploty Merací prvok PT 1000 podľa EN Vyhotovenie Typ DS Priemer 5,2 mm (voliteľne 5,0 mm) Druh montáže 5,2 / 5,0 mm priama (guľový kohút) / nepriama (ponorné púzdro) Dĺžka kábla 1,5 m (voliteľne 3,0 m) 199

4 Technické údaje prietokomera Menovitá veľkosť 1,5 m 3 /h 2,5 m 3 /h Dimenzia DN 15 DN 20 Dĺžka 110 mm 130 mm G 3/4" G 1" Menovitý prietok q p 1500 l/h 2500 l/h Minimálny prietok q i 15 l/h 25 l/h Maximálny prietok q s 3000 l/h 5000 l/h Rozbeh q 0 1,5-4 l/h 2,5-6,5 l/h Nom. prietok (m3/h) Tl. strata p pri qp (bar) Kv Dĺžka mm Hmotnosť kg Euro/ ks qp 1,5 0,13 4,1 G 3/ ,53 RW ,20 qp 2,5 0,18 5,9 G ,66 RW ,20 Typ M-Bus modul RW ,50 Modul pre montáž merača tepla Jednotlivé časti: guľový kohút vrátane záchytky (nábeh) 2 ks guľových kohútov (spiatočka) medzikus pre montáž merača tepla sada šróbenie vrátane tesnení Názov položky Dimenzia Staveb. dľžka Sada pre napojenie merača tepla Qn 0,6 a 1,5 m 3 / hod pripojenie 1/2 guľový kohút + matka 3/4 Sada pre napojenie merača tepla Qn 2,5 m 3 / hod pripojenie 3/4 guľový kohút + matka 1 Sada pre napojenie merača tepla Qn 2,5 m 3 / hod pripojenie 1 guľový kohút + matka 1 DN mm RW ,10 DN mm RW ,00 DN mm RW ,80 200

5 Ultrazvukový kompaktný merač 10 Ultrazvukový merač na meranie spotreby energie vo vykurovacích alebo chladiacich zariadeniach. Základné vlastnosti Povolenie pre ultrazvukové počítadlá v rozsahu dynamiky 1: 250 (qi: qp) v triede 2 Nízka spotreba energie -> dlhšia životnosť batérií Povolenie podľa MID v triedach 2 a 3 a podľa PTB K 7.2 (merač chladu) Necitlivosť na znečistenie Všestranné možnosti napájacieho napätia Voliteľne integrované rádiové, Real Data alebo Open Metering (868 alebo 434 MHz) Individuálne diaľkové odčítanie (AMR) s voliteľnými modulmi Plug & Play Rozsiahla pamäť dát s možnosťou načítania 2 zásuvné pozície pre komunikáciu (napr. M-Bus Značne zlepšený rádiový výkon Technické dáta Miesto inštalácie: Vratné vedenia Kábel: 1,5 m medzi prietokomernou a vyhodnocovacou časťo Napájacie napätie: Batérie 3,6 V (A-článok), 12 rokov životnosť Energetická jednotka: kwh (bez miest za desatinnou čiarkou) pre qp 0,6-6,0 m 3 /hod. MWh (s 2 miestami za desatinnou čiarkou) pre qp 10,0-25,0 m 3 /hod. Typ teplotného snímača (pár): Pt 500/2 m kábel/ø 5,2 m Montáž teplotného snímača: 1 čidlo montované priamo v prietokovom senzore qp 0,6-2,5 m 3 /h 2 voľná čidlá pre qp 3,5 m 3 /h pre montáž do nádrží Ultrazvukové merače tepla a chladu, diaľkový odpočet Merač tepla Nominálny prietok Menovitá svetlosť Montážna dĺžka Prevádzkový tlak 0,6 m 3 /hod. DN mm závit G¾B PN16 RW ,50 1,5 m 3 /hod. DN mm závit G¾B PN16 RW ,50 2,5 m 3 /hod. DN mm závit G1B PN16 RW ,60 3,5 m 3 /hod. DN mm závit G1¼B PN16 RW ,40 3,5 m 3 /hod. DN mm príruba PN25 RW ,50 6 m 3 /hod. DN mm závit G1¼B PN16 RW ,30 6 m 3 /hod. DN mm príruba PN25 RW ,50 10 m 3 /hod. DN mm závit G2B PN16 RW ,40 10 m 3 /hod. DN mm príruba PN25 RW ,10 15 m 3 /hod. DN mm príruba PN25 RW ,00 25 m 3 /hod. DN mm príruba PN25 RW ,00 40 m 3 /hod. DN mm príruba PN25 RW ,00 60 m 3 /hod. DN mm príruba PN25 RW ,00 201

6 Merač tepla Nominálny prietok Menovitá svetlosť Montážna dĺžka s M-Bus Prevádzkový tlak 0,6 m 3 /hod. DN mm závit G¾B PN16 RW ,00 1,5 m 3 /hod. DN mm závit G¾B PN16 RW ,00 2,5 m 3 /hod. DN mm závit G1B PN16 RW ,60 3,5 m 3 /hod. DN mm závit G1¼B PN16 RW ,70 3,5 m 3 /hod. DN mm príruba PN25 RW ,20 6 m 3 /hod. DN mm závit G1¼B PN16 RW ,60 6 m 3 /hod. DN mm príruba PN25 RW ,20 10 m 3 /hod. DN mm závit G2B PN16 RW ,20 10 m 3 /hod. DN mm príruba PN25 RW ,00 15 m 3 /hod. DN mm príruba PN25 RW ,00 25 m 3 /hod. DN mm príruba PN25 RW ,00 40 m 3 /hod. DN mm príruba PN25 RW ,00 60 m 3 /hod. DN mm príruba PN25 RW ,00 Merač tepla radiový 0,6 m 3 /hod. DN mm závit G¾B PN16 RW ,00 1,5 m 3 /hod. DN mm závit G¾B PN16 RW ,00 2,5 m 3 /hod. DN mm závit G1B PN16 RW ,30 3,5 m 3 /hod. DN mm závit G1¼B PN16 RW ,40 3,5 m 3 /hod. DN mm príruba PN25 RW ,70 6 m 3 /hod. DN mm závit G1¼B PN16 RW ,40 6 m 3 /hod. DN mm príruba PN25 RW ,70 10 m 3 /hod. DN mm závit G2B PN16 RW ,30 10 m 3 /hod. DN mm príruba PN25 RW ,00 15 m 3 /hod. DN mm príruba PN25 RW ,00 25 m 3 /hod. DN mm príruba PN25 RW ,00 40 m 3 /hod. DN mm príruba PN25 RW ,00 60 m 3 /hod. DN mm príruba PN25 RW ,00 Obr. 1 Obr. 2 Obr. 3 Merač tepla príslušenstvo Výrobok Batérie 3,6 V (D-článok) obr. 1 RW ,70 Sieťový zdroj 230 V str. Obr. 2 RW ,20 Sieťový zdroj 24 V str. Obr. 2 RW ,20 Modul M-Bus obr. 3 RW ,80 Modul impulzného výstupu (1 impulzný výstup) obr. 3 RW ,20 Modul impulzného vstupu (2 vstupy) obr. 3 RW ,70 Kombinovaný impulzný modul (2 impulz. Vstupy, 1 impulz. Výstup) obr. 3 RW ,20 Jimky pre merač tepla Qp 3,5-60 m 2 /h, nerezové vyhotovenie, priemer čidla 5,2 mm. Vyhotovenie Balenie Euro/pár G 1/2 85 mm 1 RW ,90 G 1/2 120 mm 1 RW ,90 G 1/2 155 mm 1 RW ,60 G 1/2 210 mm 1 RW ,60 202

7 Kompaktné merače tepla a chladu 10 Kompaktný merač tepla a chladu MULTICAL 302 MULTICAL 302 je kompaktný ultrazvukový merač tepla/chladu, ktorý sa vyrába v rozsahu qp 0,6-2,5 m 3 /h Robustný kovový prietokomer odoláva trvalým teplotám do 130 C Je účinne chránený pred kondenzáciou a možno ho používať v systémoch PN16 aj PN25. Počas montáže je možné merač nakonfigurovať na inštaláciu prietokomeru buď na prívode, alebo vratnom potrubí Navyše možno jednoduchým stlačením tlačidla nastaviť jednotku a rozlíšenie, rovnako ako dátum/čas a adresu M-Bus. Nie je nutné použiť žiadne zvláštne nástroje. Technické dáta MULTICAL 302 je k dispozícii s modulom M-Bus a 1,5 m káblom inštalovaným od výrobcu, alebo s bezdrôtovým modulom M-Bus s modem C1 alebo T1 OMS podľa normy EN Trieda prostredia podľa EN 1434 A Trieda prostredia podľa MID triedy E1 a M2 Trieda ochrany kalkulátor IP65, prietokomer a pár teplotných čidiel IP68 Teplota okolitého prostredia 5 55 C Teploty media merač tepla 302-T C Medium v prietokomere voda Kábel prietokomeru 1,2 m (pevne osadený kábel) Káble teplotných čidiel 1,5 m (pevne zapojené káble) Typická presnosť Kalkulátor: Ec ± (0,15 + 2/ ) % Pár snímačov: Et ± (0,4 + 4/ ) % Jednotky energie MWh kwh GJ Káblová komunikácia M-Bus Protokol podľa EN : 2013, komunikačná rýchlosť 300 a 2400 bps s automatickým zisťovaním komunikačnej rýchlosti. Bezdrôtový M-Bus C1 Protokol modu C1 podľa normy EN : Individuálne 128-bitové šifrovanie AES. Bezdrôtový M-Bus T1 Protokol režimu T1 OMS podľa normy EN : 2013 a špecifikácie OMS, zväzok 2, revízia Individuální 128-bitové šifrovanie AES. Ultrazvukové merače tepla a chladu, diaľkový odpočet Nom. prietok (m3/h) Tl. strata p pri qp (bar) Kv záv./prír. Dĺžka (mm) Hmotnosť (kg) štandard. merača qp 0,6 0,02 4,89 G 3/4 B 110 0,7 KM ,70 qp 0,6 0,02 4,89 G 3/4 B 130 0,8 KM ,50 qp 0,6 0,02 5,71 G 3/4 B 165 0,9 KM ,20 qp 1,5 0,09 5,71 G 3/4 B 110 0,7 KM ,70 qp 1,5 0,09 5,71 G 3/4 B 130 0,8 KM ,50 qp 1,5 0,09 5,71 G 3/4 B 165 0,9 KM ,20 qp 1,5 0,07 5,71 G 1 B 130 0,9 KM ,70 qp 1,5 0,07 5,71 G 1 B KM ,70 qp 1,5 0,07 5,71 G 1 B 220 1,1 KM ,90 qp 2,5 0,09 8,15 G 1 B 130 0,9 KM ,80 qp 2,5 0,09 8,15 G 1 B KM ,80 qp 2,5 0,09 8,15 G 1 B 220 1,1 KM ,10 203

8 Kompaktný merač a chladu MULTICAL 403 MULTICAL 403 je statický merač tepla, merač chladu alebo kombinovaný merač tepla/chladu na ultrazvukovom princípe Je určený na meranie spotreby energie takmer vo všetkých typoch inštalácií, kde je ako médium na prenos energie použitá voda MULTICAL 403 obsahuje kalkulátor, snímač prietoku a dva snímače teploty Merač má teplotný rozsah C a program merania s rozsahom menovitého prietoku od qp 0,6 m3/h do 15 m3/h Údaje o schválení merača tepla Mechanické údaje Merač tepla DK-0200-MI Telo merača závit mosadzný výlisok odzinkovaný CV 602N - rozsah teplôt 2 C C Telo merača príruba nerezová oceľ č. materiálu Merač chladu TS Púzdro snímača prietoku termopast, PC 20 % GF - rozsah teplôt 2 C C Teplota okolitého prostredia 5-55 C Teplota média 2 C C Tlaková trieda so závitom PN 16 so snímačom teploty DS s vláknovým Označenie MID mechanické prostredie: trieda M1 a M2 elektromagnetické prostredie: trieda E1 tesnením PN 25 so snímačom teploty DS s tesniacim krúžkom Tlaková trieda s prírubou PN 25 Merač tepla MULTICAL 403 na spiatočku s integrovaným prietokomerným senzorom, so signálnym káblom 1,5 m, batériou 3,6 V, súpravou priamych teplotných senzorov Pt500, s káblami 1,5 m a 1 niplom R 1/2. Nom. prietok (m3/h) Tl. strata p pri qp (bar) Kv záv./prír. Dĺžka (mm) Hmotnosť (kg) štandard. merača qp 0,6 0,03 3,46 G 3/4 B 110 0,9 KM ,50 qp 0,6 0,03 3,46 G 1 B 190 1,1 KM ,50 qp 1,5 0,09 4,89 G 3/4 B KM ,50 qp 1,5 0,09 4,89 G 3/4 B 165 1,0 KM ,50 qp 1,5 0,09 4,89 G 1 B KM ,50 qp 1,5 0,09 4,89 G 1 B 190 1,1 KM ,50 qp 2,5 0,09 8,15 G 1 B KM ,50 qp 2,5 0,09 8,15 G 1 B 190 1,2 KM ,50 Merač tepla MULTICAL 403 na spiatočku s integrovaným prietokomerným senzorom, so signálnym káblom 1,5 m, batériou 3,6 V a súpravou teplotných senzorov do jám Pt500, s káblami 1,5 m vrátane 2 jímok 65 mm. Nom. prietok (m3/h) Tl. strata p pri qp (bar) Kv záv./prír. Dĺžka (mm) Hmotnosť (kg) štandard. merača qp 3,5 0,07 13,42 G 5/4 B KM ,30 qp 6,0 0,06 24,5 G 5/4 B 260 2,1 KM ,30 qp 6,0 0,06 24,5 DN ,6 KM ,00 qp 10,0 0,06 40,83 G 2 B KM ,50 qp 10,0 0,06 40,83 DN ,5 KM ,70 qp 15,0 0,14 40,09 DN ,6 KM ,00 204

9 Univerzálny merač tepla a chladu 10 Merač tepla a chladu MULTICAL 603 MULTICAL 603 je univerzálny kalkulátor, vhodný ako merač tepla, merač chladu alebo kombinovaný merač tepla a chladu spolu s 1 alebo 2 snímačmi prietoku a 2 alebo 3 snímačmi teploty. Je určený na meranie spotreby energie takmer vo všetkých typoch inštalácií, kde je ako médium na prenos energie použitá voda. MULTICAL 603 plne flexibilné merač tepla a chladu s automatickou detekciou snímača prietoku ULTRAFLOW Plne programovateľný dátový záznamník s minútovými záznamami 2-sekundový interval integrácie Životnosť batérie 16 rokov pri intervale odpočtu až 10 sec. Možnosť integrovanej zbernice M-Bus 2 komunikačné moduly Možnosť podsvietenia dipleja Ultrazvukové merače tepla a chladu, diaľkový odpočet Technické dáta Trieda prostredia podľa EN1434 A a C Mechanické prostredie podľa MID M1 Elektromagnetické prostredie podľa MID E1 a E2 Trieda krytia IP 65 Teplota prostredia 5 55 C Teplotné čidlá Pt500 (2 alebo 4-vodičové), Pt100 Použiteľné prietokomerné časti qp 0.6 m 3 /h 3000 m 3 /h Batéria 3,65 V DC Lithium D-CELLE Životnosť batérie 7 16 let* Externé napájanie 230 V AC, 50/60Hz nebo 24 V AC Pre ďalšie technické údaje si vyžiadajte technický list *Interval výmeny sa môže skracovať pri použití dátových modulov, častej komunikácii a vysokej okolitej teplote. 205

10 Merač tepla MULTICAL 603 / ULTRAFLOW Merač tepla MULTICAL 603 na spiatočku s prietokomerným senzorom ULTRAFLOW 54 (u chladu UF34) sa sign. káblom 2,5 m, batériou 3,6 V a súpravou teplôt. senzorov do nádrží Pt500 s káblami 1,5 m vrátane 2 nádrží 65 mm R½. Typ podľa prietoku: Nom. prietok (m3/h) Tl. strata p pri qp (bar) Kv záv./prír. Dľžka (mm) Hmotnosť (kg) qp 0,6 0,04 3,2 G¾B 110 0,8 KM ,90 qp 0,6 0,22 3,2 G1B 130 0,9 KM ,90 qp 1,5 0,22 3,2 G¾B 110 0,8 KM ,90 qp 1,5 0,22 3,2 G1B 130 0,9 KM ,90 qp 1,5 0,22 3,2 G¾B 165 1,2 KM ,60 qp 1,5 0,22 3,2 G1B 165 1,2 KM ,60 qp 1,5 0,22 3,2 G1B 190 1,4 KM ,60 qp 2,5 0,03 13,4 G1B 190 1,4 KM ,60 qp 2,5 0,03 13,4 G1B 130 0,9 KM ,60 qp 3,5 0,07 13,4 G1¼B 260 2,3 KM ,90 qp 6,0 0,2 13,4 G1¼B 260 2,3 KM ,00 qp 10,0 0,06 40 G2B 300 4,5 KM ,00 qp 1,5 0,22 3,2 DN ,9 KM ,60 qp 2,5 0,03 13,4 DN ,9 KM ,10 qp 3,5 0,07 13,4 DN KM ,00 qp 6,0 0,2 13,4 DN KM ,00 qp 6,0 0,2 13,4 DN ,2 KM ,00 qp 10,0 0,06 40 DN ,3 KM ,00 qp 15,0 0,14 40 DN ,1 KM ,00 Merač tepla MULTICAL 603 na spiatočku s prietokomerným senzorom ULTRAFLOW 54 (u chladu UF34) sa sign. káblom 2,5 m, batériou 3,6 V a súpravou teplôt. senzorov do nádrží Pt500 s káblami 1,5 m vrátane 2 nádrží 90 mm R½. Typ podľa prietoku: qp 25,0 0, DN ,2 KM ,00 qp 40,0 0, DN ,8 KM ,00 Merač tepla MULTICAL 603 na spiatočku s prietokomerným senzorom ULTRAFLOW 54 (u chladu UF34) sa sign. káblom 2,5 m, batériou 3,6 V a súpravou teplôt. senzorov do nádrží Pt500 s káblami 1,5 m vrátane 2 nádrží 140 mm R½. Typ podľa prietoku: qp , DN ,7 KM ,00 qp , DN ,7 KM ,00 qp , DN ,2 KM ,00 qp , DN KM ,00 qp , DN KM ,00 qp , DN KM ,00 qp , DN KM ,00 qp , DN KM ,00 qp , DN KM ,00 qp , DN KM ,00 qp , DN KM ,00 qp 1000,0 0, DN KM ,00 206

11 Základná konfigurácia meračov MULTICAL 10 Konfigurácia meračov MULTICAL Pozícia v obj. čísle MC 302 MC 403 MC 603 KM3xx.xxxx.xxxx.xx KM6xx.xxxx.xxxx.xx KM5xx.xxxx.xxxx.xx Napájacie moduly Baterie D-Cell s konektorom KMxxx.1xxx.xxxx.xx V ZÁKLADE V ZÁKLADE V ZÁKLADE Napájací modul AC 24 V KMxxx.2xxx.xxxx.xx - BEZ PRÍPLATKU BEZ PRÍPLATKU Napájací modul AC 230V KMxxx.3xxx.xxxx.xx - BEZ PRÍPLATKU BEZ PRÍPLATKU Signálové káble Signálny kábel - 1,5 m KMxxx.x1xx.xxxx.xx V ZÁKLADE V ZÁKLADE - Signálny kábel - 2,5 m KMxxx.x2xx.xxxx.xx - - V ZÁKLADE Signálny kábel - 5 m KMxxx.x3xx.xxxx.xx - - 5,20 Signálny kábel - 10 m KMxxx.x4xx.xxxx.xx ,70 Teplotné snímače Pt500 Sada priamych snímačov - 1,5 m kábel KMxxx.xx1x.xxxx.xx V ZÁKLADE V ZÁKLADE qp 0,6-2,5 m 3 /h BEZ PRÍPLATKU Sada priamych snímačov - 3 m kábel KMxxx.xx2x.xxxx.xx - 6,80 6,80 Sada jímkových snímačov - 1,5 m kábel KMxxx.xx3x.xxxx.xx - V ZÁKLADE qp 3,5-15 m 3 /h V ZÁKLADE Sada jímkových snímačov - 3 m kábel KMxxx.xx4x.xxxx.xx - 6,80 6,80 Sada jímkových snímačov - 5 m kábel KMxxx.xx5x.xxxx.xx ,90 Sada jímkových snímačov - 10 m kábel KMxxx.xx6x.xxxx.xx ,20 Teplotné snímače Pt100 Sada priamych snímačov 27,5 mm - 2 m kábel KMxxx.xx7x.xxxx.xx - 22,70 22,70 Niple a jímky Nipel R1/2 pre priame senzory Pt500 KMxxx.xxx1.xxxx.xx V ZÁKLADE qp 0,6-2,5 V ZÁKLADE BEZ PRÍPLATKU Nipel R3/4 pre priame senzory Pt500 KMxxx.xxx2.xxxx.xx BEZ PRÍPLATKU 8,90 BEZ PRÍPLATKU Jímky 65 mm k tepl. senzorom do jímok KMxxx.xxx3.xxxx.xx (od qp 3,5 V ZÁKLADE) V ZÁKLADE qp 0,6-15 m 3 /h Jímky 90 mm k tepl. senzorom do jímok KMxxx.xxx4.xxxx.xx - BEZ PRÍPLATKU V ZÁKLADE qp m 3 /h Jímky 140 mm k tepl. senzorom do jímok KMxxx.xxx5.xxxx.xx - 62,00 V ZÁKLADE qp m 3 /h Komunikačné moduly Bez komunikácie KMxxx.xxxx.0xxx.xx V ZÁKLADE V ZÁKLADE V ZÁKLADE M-Bus + 2 vstupy (A,B) s kablom 1,5 m KMxxx.xxxx.3xxx.xx - 55,50 65,60 M-Bus s kablom 1,5 m KMxxx.xxxx.3xxx.xx 39, M-Bus + 2 výstupy (C,D) KMxxx.xxxx.7xxx.xx - 55,50 132,00 Rádiový modul s 2 impulznými vstupmi KMxxx.xxxx.1xxx.xx - 84,00 89,70 (vnútor. / vonk. anténa) Bezdrôtový M-bus - C1 kryptovaný, 868 MHz, KMxxx.xxxx.2xxx.xx 39,80 88,50 87,50 interná i externá anténa Bezdrôtový M-bus - T1 OMS kryptovaný, 868 KMxxx.xxxx.8xxx.xx 39,80 88,50 99,80 MHz, interná i externá anténa Data modul + 2 impulzné výstupy ( C, D ) KMxxx.xxxx.4xxx.xx - 30,20 66,60 Data modul + 2 impulzné vstupy ( A, B ) KMxxx.xxxx.5xxx.xx - 30,20 30,20 LonWorks modul + 2 impulzné vstupy (VA+VB) KMxxx.xxxx.6xxx.xx ,00 ModBus RTU modul (RS 485) + 2 impulzné KMxxx.xxxx.Dxxx.xx - 135,20 135,20 vstupy (VA, VB) * Ethernet /IP modul ** KMxxx.xxxx.Bxxx.xx ,10 3G GSM/GPRS modul (GSM 8H 3G) ** KMxxx.xxxx.Axxx.xx ,60 Konfigurácia merača Rýchly integračný interval Fast Mode KMxxx.xxxx.xxx1.xx BEZ PRÍPLATKU BEZ PRÍPLATKU BEZ PRÍPLATKU Adaptívny režim ( 4-64 s ) KMxxx.xxxx.xxx2.xx - BEZ PRÍPLATKU BEZ PRÍPLATKU Merač tepla KMxxx.xxxx.xxxx.0x V ZÁKLADE V ZÁKLADE V ZÁKLADE Merač chladu KMxxx.xxxx.xxxx.1x BEZ PRÍPLATKU BEZ PRÍPLATKU BEZ PRÍPLATKU Merač kombi teplo / chlad KMxxx.xxxx.xxxx.2x BEZ PRÍPLATKU BEZ PRÍPLATKU BEZ PRÍPLATKU Inštalácia prietokomeru na spiatočku KMxxx.xxxx.xxxx.x0 V ZÁKLADE V ZÁKLADE V ZÁKLADE Inštalácia prietokomeru na prívod KMxxx.xxxx.xxxx.x1 BEZ PRÍPLATKU BEZ PRÍPLATKU BEZ PRÍPLATKU Ultrazvukové merače tepla a chladu, diaľkový odpočet * Merač by mal byť napájaný zo siete, odporúčame bezpečný transformátor 230/24VAC/ ** Vyžaduje výkonný spínaný zdroj 207

12 Systémy pre diaľkový odpočet Mobilný USB Meter Reader Jednoduchý odpočtový systém USB Meter Reader je určený pre ľahký diaľkový odpočet a spracovanie nameraných hodnôt z meračov MULTICAL osadených rádiovým modulom. Súčasťou systému je jedna odpočtová jednotka USB, napájací modul Power Pack, komunikačný kábel USB a softvér. Technické dáta Napájanie Power Pack Li-Pol bateriový modul 5,5V/3000 mah Počet meračov max. 800 (200/USB jednotka) Rýchlosť čítania 3 5 s na jeden merač Bezdrôtová komunikácia Kamstrup protokol na frekvencii 434 MHz Dátové rozhranie USB jednotka Power Pack Rozmery mm mm Hmotnosť 15 g 100 g Teplota prostredia -10 až +60 C -10 až +45 C Typ Popis USB Meter Reader Komplet. systém pre bezdrát. odpočet meračov/m-bus KMCOM.USBR ,80 WIRELESS USB Meter Reader Komplet. systém pre bezdrát. odpočet KMCOM.USBR ,80 meračov/radio USB Reader modul Doplňková jednotka USB pre USB Meter Reader/M-BUS WIRELESS KMCOM.USB ,80 USB Reader modul Doplňková jednotka USB pro USB Meter Reader/radio KMCOM.USB ,80 M-Bus centrála MultiPort 250D Moderná odpočtová centrála MultiPort 250D umožňuje diaľkový odpočet meračov Multical vybavených modulom M-Bus a tiež meračov iných výrobcov s komunikáciou podľa štandardu M-Bus. Súčasťou systému je vlastná odpočtová centrála, komunikačný kábel USB. Technické dáta Počet pripojených meračov Funkcia Komunikačné porty Adresácia Rýchlosť komunikácie Dĺžka kábla Napájanie Spotreba až 250/centrála (1250 pri zapojení 5 centrál) M-Bus Master, prevodník M-Bus /RS232, signálny zosilňovač M-Bus M-Bus, USB, RS485, RS232, optický port, GSM/GPRS primárne, sekundárne, rozšírená sekundárne až 9600 baud až 2000 m/centrála 230 V 40 W Typ Popis MultiPort 250D M-Bus centrála pre 250 adries, displey KMCOM.M ,00 MultiPort 250L M-Bus centrála bez displea KMMBM-M200X00 720,20 GSM 6H modul GSM/GPRS modem pre Multiport 250D KMCOM.MGSM ,40 RS-232 kábel Kábel RS-232 1,45 m pre Multiport 250D KMCOM.MRSM.01 34,90 USB Kábel Kábel USB 1,45 m pre Multiport 250D KMCOM.MUSB.01 34,90 Licencia pre Multical M-BUS KMUSBPCSW ,50 208
