SONOMETER TM 1100 Ultrazvukový kompaktní měřič energie

Transkript

1 SONOMETER TM 1100 Ultrazvukový kompaktní měřič energie Popis/použití Certifikát MID č.: DE-10-MI004-PTB003 SONOMETER 1100 je ultrazvukový, statický, kompaktní měřič energie navržený zejména pro aplikace vytápění, chlazení nebo pro kombinované aplikace vytápění/chlazení v místních a dálkových energetických systémech. Kompaktní měřič energie SONOMETER 1100 se skládá z těchto součástí: - Ultrazvukový průtokoměr; - Kalkulátor s integrovaným hardwarem a softwarem pro měření průtoku, teploty a spotřeby energie; - Dvojice teplotních čidel. Vlastnosti - První evropská certifikace pro ultrazvukový měřič energie s dynamickým rozsahem q i /q p 1: 250 ve třídě 2 (q p 1,5 / 2,5 / 6 / 10 / 15 / 25 / 40 / 60 m³/h) - Kompletní dynamický rozsah: 1: Lithiová baterie, napájecí jednotka 230 V AC nebo 24 V AC - Životnost baterie: 11 let (volitelně 16 let) - Jedinečný princip volného paprsku - Vylepšený, dobře obsluhovatelný design měřiče energie - Pouzdra se závitem a přírubou (PN 16/25) - Možnost konfigurace pro vytápění, chlazení nebo kombinované aplikace vytápění/chlazení - Teplotní rozsah: / 150 C - Maximální teplota až 150 C (q p = 0,6 2,5 m 3 /h) - Bezspirálový obtokový reflektor - Nižší tlaková ztráta - Robustní reflektor z nerezové oceli - Odolnost vůči znečištění - Dostupné nominální velikosti q p 0,6 / 1,0 / 1,5 / 2,5 / 3,5 / 6 / 10 / 15 / 25 / 40 / 60 m³/h - Certifikace podle MID (třída 2 a 3) a PTB K 7.2 pro chlazení - Na vstupu a/nebo výstupu nejsou zapotřebí žádné zklidňující prvky (standardní instalace) Specifické vlastnosti - Úsporný režim - Možnost provedení testu NOWA - Odečet na dálku prostřednictvím M-Bus, L-Bus, RS 232, RS 485, rádiového modulu nebo optického rozhraní - Integrovaný rádiový modul 868 MHz, otevřený standard měření (OMS) - Jednotlivý odečet na dálku (automatické odečtení měřiče) pomocí přídavných zásuvných modulů - 2 komunikační porty (např. M-Bus + impulsní vstup) - Vyšší rádiový výkon - Individuální tarifní funkce - Paměť historie po dobu 24 měsíců - Obsáhlý diagnostický displej - Vyhrazený telegram pro dálkové energetické aplikace - Vhodné pro připojení k regulátoru Danfoss ECL Comfort a internetovému portálu ECL Parametrizační software IZAR@SET, který je kompatibilní se systémem Windows, zaručuje optimální přizpůsobení specifickým potřebám uživatele DEN -SMT/PL VD.SH.J5.48 Danfoss 06/13 1

2 Objednávání: Pro objednávání se používají standardní číselné kódy. Standardní kódy měřiče energie1): Kódové č. Průtokoměr Jmenovitý tlak Délka kabelu 2) Modul Měřič Délka kabelu 3) 087G1040 qp 0,6 m³/h / závit 110 mm / 15 / G¾B PN16 1,5 m M-Bus kwh (bez číslice za desetinnou čárkou) 2m 087G1041 qp 1,5 m³/h / závit 110 mm / 15 / G¾B PN16 1,5 m M-Bus kwh (bez číslice za desetinnou čárkou) 2m 087G1042 qp 1,5 m³/h / závit 130 mm / / G1B PN16 1,5 m M-Bus kwh (bez číslice za desetinnou čárkou) 2m 087G1043 qp 2,5 m³/h / závit 130 mm / / G1B PN16 1,5 m M-Bus kwh (bez číslice za desetinnou čárkou) 2m 087G1044 qp 3,5 m³/h / závit 260 mm / 25 / G1¼B PN16 1,5 m M-Bus kwh (bez číslice za desetinnou čárkou) 2m 087G1045 qp 6 m³/h / závit 260 mm / 25 / G1¼B PN16 1,5 m M-Bus kwh (bez číslice za desetinnou čárkou) 2m 087G1046 qp 10 m³/h / závit 300 mm / 40 / G2B PN16 1,5 m M-Bus MWh (s 3 místy za desetinnou čárkou) 2m 087G1047 qp 6 m³/h / příruba 260 mm 32 PN25 1,5 m M-Bus kwh (bez číslice za desetinnou čárkou) 2m 087G1048 qp 10 m³/h / příruba 300 mm 40 PN25 1,5 m M-Bus MWh (s 3 místy za desetinnou čárkou) 2m 087G1049 qp 15 m³/h / příruba 270 mm 50 PN25 3 m M-Bus MWh (s 3 místy za desetinnou čárkou) 3m 087G1050 qp 25 m³/h / příruba 300 mm 65 PN25 3 m M-Bus MWh (s 3 místy za desetinnou čárkou) 3m 087G1051 qp 40 m³/h / příruba 300 mm 80 PN25 3 m M-Bus MWh (s 2 místy za desetinnou čárkou) 3m 087G1052 qp 6,0 m³/h / příruba 360mm / 100 PN25 3 m M-Bus MWh (s 2 místy za desetinnou čárkou) 3m 087G1118 qp 0,6 m³/h / závit 110 mm / 15 / G¾B PN16 1,5 m Rádiový OMS kwh (bez číslice za desetinnou čárkou) 2m 087G1119 qp 1,5 m³/h / závit 110 mm / 15 / G¾B PN16 1,5 m Rádiový OMS kwh (bez číslice za desetinnou čárkou) 2m 087G11 qp 1,5 m³/h / závit 130 mm / / G1B PN16 1,5 m Rádiový OMS kwh (bez číslice za desetinnou čárkou) 2m 087G1121 qp 2,5 m³/h / závit 130 mm / / G1B PN16 1,5 m Rádiový OMS kwh (bez číslice za desetinnou čárkou) 2m 087G1122 qp 3,5 m³/h / závit 260 mm / 25 / G1¼B PN16 1,5 m Rádiový OMS kwh (bez číslice za desetinnou čárkou) 2m 087G1123 qp 6 m³/h / závit 260 mm / 25 / G1¼B PN16 1,5 m Rádiový OMS kwh (bez číslice za desetinnou čárkou) 2m 087G1124 qp 10 m³/h / závit 300 mm / 40 / G2B PN16 1,5 m Rádiový OMS MWh (s 3 místy za desetinnou čárkou) 2m 087G1125 qp 6 m³/h / příruba 260 mm 32 PN25 1,5 m Rádiový OMS kwh (bez číslice za desetinnou čárkou) 2m 087G1126 qp 10 m³/h / příruba 300 mm 40 PN25 1,5 m Rádiový OMS MWh (s 3 místy za desetinnou čárkou) 2m 087G1127 qp 15 m³/h / příruba 270 mm 50 PN25 3 m Rádiový OMS MWh (s 3 místy za desetinnou čárkou) 3m 087G1128 qp 25 m³/h / příruba 300 mm 65 PN25 3 m Rádiový OMS MWh (s 3 místy za desetinnou čárkou) 3m 087G1129 qp 40 m³/h / příruba 300 mm 80 PN25 3 m Rádiový OMS MWh (s 2 místy za desetinnou čárkou) 3m 087G1130 qp 6,0 m³/h / příruba 360mm / 100 PN25 3 m Rádiový OMS MWh (s 2 místy za desetinnou čárkou) 3m 1) Tyto kódy představují EN verzi měřiče energie s A-článkovou baterií a nízkoteplotní instalací. Další charakteristiky každého kódu vám poskytne místní dodavatel společnost Danfoss. 2) Délka kabelu mezi kalkulátorem a průtokoměrem. 3) Délka kabelu teplotního čidla. Další standardní kódy jsou k dispozici pro měřič chlazení, kombinovaný měřič vytápění/chlazení, vysokoteplotní instalaci, napájení a moduly. DEN -SMT/PL VD.SH.J5.48 Danfoss 06/13 2

3 Objednávání, pokračování Moduly rozhraní Komunikace Funkce Napájecí napětí Popis Kódové č. Modul M-Bus 087G6027 Modul L-Bus (pro externí rádiový modul) 087G6035 Modul RS G6029 Modul RS G6032 Analogový výstupní modul (4 ma) 087G6034 Kombinovaný modul (2 impulsní vstupy / 1 impulsní výstup) 087G6041 Modul impulsního vstupu, (2 vstupy) 087G6037 Modul impulsního výstupu (2 výstupy) 087G6039 baterie 3,6 V DC (A-článková) 087G60 baterie 3,6 V DC (D-článková) 087G6022 napájecí jednotka 230 V AC 087G6024 napájecí jednotka 24 V AC 087G6025 Příslušenství Teplotní čidla Teplotní čidla (dvojice) dvojice Kódové č. Pt 500 / ø 5,2 mm / kabel 10 m, MID 1 087G6048 Kulové kohouty Rozměry (IG) Set Kódové č. G ½ 12 kusů 087G6068 G ¾ 12 kusů 087G6069 G 1 12 kusů 087G6070 Adaptér pro montáž teplotních čidel Závit spojky Závit čidla Set Kódové č. R ½ M 10 x 1 32 kusů 087G6076 Koncovky Závitové Rozměr (AGR x IG) Set Kódové č. R ½ x G ¾ B 1 kus 087G6071 R ¾ x G 1 B 1 kus 087G6072 R 1 x G 1¼ B 1 kus 087G6073 R 1½ x G 2 B 1 kus 087G6074 Software Pro práci s měřičem energie je vhodný parametrizační software IZAR@SET na základě systému Windows. Slouží pro: - uvedení do provozu - odečet naměřených hodnot - tisk záznamů měřiče energie - konfiguraci měřiče energie - aplikační analýzy - tisk protokolů měřidla 3 VD.SH.J5.48 Danfoss 06/13 DEN -SMT/PL

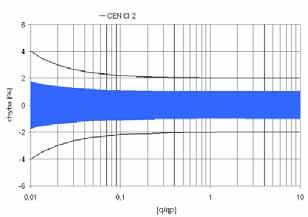

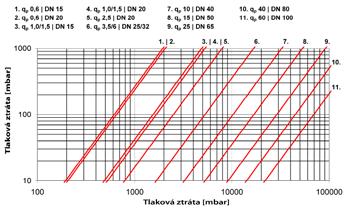

4 Technické údaje Nominální q p m 3 /h 0,6 1,5 2,5 3, Průtokový rozsah Maximální Standardní minimální Rozšířený minimální 3) q s m 3 /h q i l/h q i l/h 1, ) / ) / ) / ) /600 2) / 10 Počáteční l/h 1 2, Nominální mm Průměr Připojení AGZ G ¾B G 1B FL G ¾B G 1B FL G 1B FL G 1¼B FL G 1¼B FL G 2B FL FL FL FL FL Koncovka AGV R ½ R ¾ - R ½ R ¾ - R ¾ - R 1 - R 1 - R 1½ Provozní PN Maximální tlak bar 16 / / / / / Vytápění Teplotní rozsah Chlazení průtokoměru C Vyt. /chlaz Médium cirkulační voda (hodnota ph: 7 10) Tlaková ztráta Celková délka Vstup Napájecí napětí Při q p Teplotní čidla Senzor proudu Cyklus měření Max. teplotní rozdíl Min. teplotní rozdíl Počáteční teplotní rozdíl Rozsah měření absolutní teploty Provozní napětí Δp mbar mm Typ ma T s Δθ max K Δθ min K Δθ K θ C U N / Pt 500 s 2vodičovými kabely Pt 500 špička < 5; rms < 0,012 Přívod z napájecí jednotky: 1 A-článková baterie: 16; D-článková baterie: , ,6 V DC (lithiová baterie) / 230 V AC / 24 V AC Třída prostředí třída E1 + M1 kalkulátor: IP 54 Třída ochrany Základní průtokoměr: IP 54 (vytápění ) / IP 68 (chlazení ) vlastnosti Teplota skladování -25 až +60 C Typ Statický měřič energie Měřicí proces Ultrazvukové objemové měření Displej LCD, 8místný Jednotky MWh - kwh - GJ - Gcal - MBtu - gal - GMP - C - F - m³ - m³/ h Indikace na Celkové hodnoty , , ,999 displeji Zobrazené hodnoty Výkon - energie - průtok - teplota - objem 1) Pouze pro vodorovnou instalaci 2) Pouze ve stoupajícím nebo klesajícím potrubí nebo v nakloněných instalacích 3) Rozšířený minimální průtok pro dynamický rozsah 1:250. K dispozici na vyžádání. Graf tlakové ztráty Přesnost měření podle třídy 2 DEN -SMT/PL VD.SH.J5.48 Danfoss 06/13 4

5 Konstrukce a funkce Kompaktní měřič energie SONOMETER 1100 se skládá z těchto součástí: - Ultrazvukový průtokoměr; - Kalkulátor s integrovaným hardwarem a softwarem pro měření průtoku, teploty a spotřeby energie; - Dvojice teplotních čidel. Kalkulátor obsahuje všechny nezbytné okruhy pro záznam rychlosti průtoku a teploty a rovněž pro výpočet, záznam a zobrazení údajů. Kryt kalkulátoru lze namontovat přímo na průtokoměr nebo na stěnu. Údaje měřiče energie lze pohodlně číst na jednořádkovém 8místném displeji s jednotkami a symboly. Tlačítko zajišťuje uživatelsky přívětivé ovládání různých smyček displeje. Všechny poruchy a chyby jsou automaticky zaznamenávány a zobrazovány na LCD displeji. Pro ochranu odečtených údajů jsou všechny relevantní údaje ukládány do energeticky nezávislé paměti (EEPROM). Tato paměť v pravidelných intervalech ukládá naměřené hodnoty, parametry zařízení a typy chyb. Ultrazvukový průtokoměr Ultrazvuková technologie průtokoměru zajišťuje velmi vysokou přesnost měření a lze ji používat v přívodním nebo vratném vedení. Průtokoměr splňuje požadavky normy MID třídy 2 a 3. Standardní délka kabelu mezi kalkulátorem a průtokoměrem je 1,5 nebo 3 m (volitelně 5 m). Napájecí napětí: - Lithiová baterie 3,6 V DC, A-článková (obvyklá životnost 11 let) - Lithiová baterie 3,6 V DC, D-článková (obvyklá životnost 16 let) - Napájecí jednotka 230 V AC nebo 24 V AC s vyměnitelnou záložní baterií Teplotní čidla Dvojice teplotních čidel Pt 500 ø 5,2 mm s 2vodičovými kabely. Délka kabelu 2 m, 3 m, 5 m nebo 10 m. Integrovaný rádiový modul Integrovaný rádiový modul představuje rozhraní pro komunikaci s rádiovým přijímačem. - Kmitočtové pásmo: 868 MHz - Typ rádiového telegramu: Otevřený standard měření (OMS) - Aktualizace přenášených dat: on-line bez časového zpoždění mezi měřením hodnot a přenosem dat - Přenos dat: jednosměrný - Interval odesílání: 12 až s; podle délky telegramu (pracovní cyklus) Rozhraní - Optické: rozhraní ZVEI jako standard, pro komunikaci a testování, protokol M-Bus. - M-Bus: konfigurovatelný telegram, podle EN Odečítání a parametrizace dat probíhají přes dva vodiče s ochranou proti změně polarity. - L-Bus: Adaptér pro externí rádiový modul; konfigurovatelný telegram, podle normy EN Odečítání a parametrizace dat probíhají přes dva vodiče s ochranou proti změně polarity. Protokol M-Bus. - RS232: sériové rozhraní pro komunikaci s externími zařízeními. Vyžadován speciální datový kabel. Protokol M-Bus. - RS485: sériové rozhraní pro komunikaci s externími zařízeními. Napájení 12 V ±5 V. Protokol M-Bus. - Impulsní výstup: modul s 2 impulsními výstupy otevřeného sběrače (potenciálně beznapěťové), 4 Hz (šířka impulsů 125 ms), 100 Hz (šířka impulsů 5 ms), poměr: délka impulsu / přerušení impulsu ~ 1:1. Konfigurovatelný pomocí softwaru IZAR@SET. Možné hodnoty impulsních výstupů jsou: Energie, Objem, Tarifní energie 1, Tarifní energie 2, Tarifní podmínka 1, Tarifní podmínka 2, Chyba energie a Chyba objemu. - Impulsní vstup: modul s 2 impulsními vstupy, max. Hz při minimální délce trvání impulsu 10 ms, vstupní odpor 2,2 M ohmů, svorkové napětí 3 V DC, délka kabelu max. 10 m. Pulsní hodnoty a jednotku lze nakonfigurovat na měření energie, vody, plynu nebo elektřiny pomocí softwaru IZAR@SET. Data lze přenášet vzdáleně. Pro oba vstupy jsou k dispozici i dva účetní dny. - Kombinovaný impulsní vstup/výstup: modul s 2 impulsními vstupy a 1 impulsním výstupem. Konfigurovatelný pomocí softwaru IZAR@SET. - Analogový výstup: modul pro 4 až ma s 2 programovatelnými pasivními výstupy, programovatelná hodnota v případě chyby. Výstupními hodnotami mohou být výkon, průtok, teploty. Konfigurovatelný pomocí softwaru IZAR@SET. Slot 1 - Analogový výstupní modul (4 ma) - Kombinovaný modul (2 impulsní vstupy / 1 impulsní výstup) - Modul impulsního vstupu (2 vstupy) - Modul M-Bus - Modul L-Bus (pro externí rádiový modul) - Modul RS232 - Modul RS485 Slot 2 - Modul impulsního výstupu - Kombinovaný modul (2 impulsní vstupy / 1 impulsní výstup) - Modul impulsního vstupu (2 vstupy) - Modul M-Bus - Modul L-Bus (pro externí rádiový modul) - Modul RS232 - Modul RS485 Paměť událostí Události, jako např. změny a chyby, se ukládají do energeticky nezávislé paměti s kapacitou až 127 záznamů. Zaznamenávají se následující události: - Chyba kontrolního součtu - Chyba měření teploty - Chyby měření času ultrazvukových operací - Zahájení a ukončení režimu testování - Změna hlavní konfigurace Měsíční paměť SONOMETER 1100 má paměť zaznamenávající události po dobu 24 měsíců. Následující hodnoty se ukládají do energeticky nezávislé paměti (EEPROM) v programovatelném intervalu (denně, týdně, měsíčně): - Datum/čas - Kumulovaná energie - Tarifní energie 1 - Tarifní energie 2 - Tarifní definice 1 - Tarifní definice 2 - Kumulovaný objem - Počítadlo chybových hodin - Hodnota max. průtoku - Čas max. průtok - Datum max. průtok - Hodnota max. výkonu - Čas max. výkonu - Datum max. výkonu - Počítadlo impulsních vstupů 1 - Počítadlo impulsních vstupů 2 - Definice impulsu 1 - Definice impulsu 2 - Provozní dny - Max. přívodní teplota - Čas max. přívodní teploty - Datum max. přívodní teploty - Max. vratná teplota - Čas max. vratné teploty - Datum max. vratné teploty 5 VD.SH.J5.48 Danfoss 06/13 DEN -SMT/PL

6 Design a funkce, pokračování Paměť záznamů Paměť záznamů má dva velké bloky, které slouží k ukládání hodnot spotřeby. Frekvenci ukládání lze zvolit podle různých intervalů (1, 2, 3, 4, 5, 6, 10, 12, 15,, 30, 60 minut nebo výchozí nastavení 24 hod, den v měsíci, den v týdnu, (1 024 s), 15. den nebo poslední den v měsíci). Data uložená v paměti záznamů lze využít pro následující analýzy: - Odečtení hodnoty kalkulátoru v určitý den. Příklad: Pokud je dnem pro odečtení hodnoty 1.10., hodnota kalkulátoru se zobrazí pro období od předchozího roku až do aktuálního roku. - Porovnání spotřeby v posledním období s předchozím obdobím. Výpis možných nastavení paměti záznamů Paměťový blok Interval ukládání Hodnoty Příklad velikosti datového bloku Počet záznamů dat Interval zaznamenávání oblast 1 1 hodina Chybový stav, teplota v čase přetížení, 16 bajtů dní oblast 2 24 hodin průtok v čase přetížení, přívodní teplota, 16 bajtů dní vratná teplota, datum a čas, energie, oblast 1 1 hodina tarifní energie 1, tarifní energie 2, tarifní 8 bajtů dní 24 definice 1, tarifní definice 2, objem, oblast 2 hodin počítadlo chybových dnů 8 bajtů dní Max. aktuální hodnoty paměti Kalkulátor vytváří maximální hodnoty pro energii, průtok a teplotu na základě doby spotřeby, které jsou ukládány v paměti EEPROM. Integrační intervaly lze nastavit na 6, 15, 30 nebo 60 minut a 24 hodin (a s). Výchozí nastavení je 60 minut. Tarifní funkce Kalkulátor nabízí čtyři volitelné tarifní paměti pro monitorování stavu zatížení zařízení pro limitní tarify. Rozsáhlé tarifní podmínky umožňují individuální úpravu měřiče energie tak, aby vyhovoval požadovaným aplikacím specifickým pro konkrétního zákazníka. Možné jsou následující typy limitů: (Tento příklad je pro displej s 3 místy za desetinnou čárkou) Typ LIMIT Rozlišení LIMITU T C 1 C TR T F C 1 C P kw 1 kw Q l / h 100 l / h Z 15 minut Ovládání displeje Odečtené hodnoty se zobrazují na kalkulátoru pomocí 8ciferného LCD displeje s jednotkami a symboly. Smyčková struktura Displej měřiče SONOMETER 1100 má šest smyček. Některá okna displeje se skládají ze dvou (maximálně až sedmi) displejů, které se zobrazují střídavě v intervalu 4 sekund. Některé obrázky ve smyčkách nebo kompletní smyčku lze deaktivovat samostatně. Pro rychlou orientaci jsou smyčky na displeji očíslovány od 1 do 6. Hlavní smyčka s aktuálními údaji, např. pro energii, objem a průtok, je naprogramována jako výchozí nastavení. Na základě výše uvedené tabulky se do tarifních pamětí zaznamená, jak dlouho je splněna tarifní podmínka energie nebo času (v hodinách). DEN -SMT/PL VD.SH.J5.48 Danfoss 06/13 6

7 Přehled smyček 7 VD.SH.J5.48 Danfoss 06/13 DEN -SMT/PL

8 Informační displeje (standardní) Smyčka Sekvence Okno 1 Okno 2 Okno 3 Okno 4 1 Hlavní smyčka 1,1 Akumulovaná energie 1,2 Objem 1,3 Průtok 1,4 Napájení 1,5 Přívodní /- vratná teplota 1,6 Diferenční teplota 1,7 Provozní dny 1,9 Chybový stav 1,10 Test displeje Smyčka Sekvence Okno 1 Okno 2 Okno 3 [vyp] Okno 4 2,1 Datum účetního dne 1 Energie účetního dne 1 Objem účetního dne 1,Úč. den 1A' 2,2 Datum příštího účetního dne 1 Energie příštího účetního dne 1 Objem příštího účetního dne 1,Úč. den 1L' 2 Smyčka účetního dne 2,3 Datum předchozího účetního dne 1 Energie předchozího účetního dne 1 Objem předchozího účetního dne 1,Úč. den 1' 2,4,Úč. den 1' Datum příštího účetního dne 1 2,5 Datum účetního dne 2 Energie účetního dne 2 Objem účetního dne 2,Úč. den 2A' 2,6 Datum příštího účetního dne 2 Energie příštího účetního dne 2 Objem příštího účetního dne 2,Úč. den 2L' 2,7 Datum předchozího účetního dne 2 Energie předchozího účetního dne 2 Objem předchozího účetního dne 2,Úč. den 2' 2,8,Úč. den 2' Datum příštího účetního dne 2 Smyčka Sekvence Okno 1 Okno 2 Okno 3 Okno 4 3,1 Aktuální datum 3,2,SEC_Adr' Sekundární adresa 3,3,Pri_ Adr 1' Primární adresa 1 3,4,Pri_Adr 2' Primární adresa 2 3,5 Instalační poloha 3 Informační smyčka 3,6,Port 1' 3,7,Port 2 3,8 Stav integrovaného rádiového modulu Počet instalovaných modulů na portu 1 Počet instalovaných modulů na portu 2 (Sekvence se zobrazí pouze u měřičů s integrovaným rádiovým modulem) 3,9 Počet chybových hodin 3,10 Verze softwaru Kontrolní součet Smyčka Sekvence Okno 1 Okno 2 Okno 3 Okno 4 4 Smyčka impulsního vstupu [vyp]= neaktivní 4,1,In1 4,2,In2 Akumulované hodnoty impulsního vstupu 1 Akumulované hodnoty impulsního vstupu 2 Pulsní hodnota,ppi' 1 Pulsní hodnota,ppi' 2 DEN -SMT/PL VD.SH.J5.48 Danfoss 06/13 8

9 Smyčka Sekvence Okno 1 Okno 2 Okno 3 Okno 4 Okno 5 Okno 6 Okno 7 5 Tarifní smyčka Tarifní smyčka je standardně vypnutá u měřiče vytápění nebo chlazení. Smyčka Sekvence Okno 1 Okno 2 6 Smyčka měsíční hodnoty [vyp] = neaktivní Okno 3 [vyp] Okno 4 [vyp] Okno 5 Okno 6 Okno 7 6,1,LOG Datum posledního měsíce Energie Objem 6,2,LOG Datum měsíce 1 Energie Objem 6,3,LOG Datum měsíce 2 Energie Objem ,24,LOG Datum měsíce 23 Energie Objem Jednoduchý provoz Tlačítko umístěné v přední části kalkulátoru slouží k přepínání různých displejů. Tlačítko lze stisknout krátce nebo dlouze. Krátkým stisknutím tlačítka (<3 sekundy) přepnete na další displej v rámci smyčky a dlouhým stisknutím tlačítka (>3 sekundy) přepnete na další smyčku displeje. Základní zobrazení je okno Energie (sekvence 1.1) v hlavním okruhu. Kalkulátor se automaticky přepne do úsporného režimu, pokud tlačítko nebude stisknuto po dobu cca 4 minut, a vrátí se do základního zobrazení, pokud tlačítko znovu stisknete. Nastavení smyček lze naprogramovat tak, aby vyhovovalo individuálním požadavkům zákazníka, pomocí softwaru IZAR@SET. 9 VD.SH.J5.48 Danfoss 06/13 DEN -SMT/PL

10 Montáž V závislosti na provedení se měřič energie instaluje buď do vedení nízké, anebo vysoké teploty, viz označení na typovém štítku. Měřič energie se instaluje tak, aby směr průtoku odpovídal směru šipky na průtokoměru. Po dokončení instalace vždy zkontrolujte, zda je průtokoměr naplněn kapalinou. Rovná vstupní/ výstupní potrubí (zklidňující sekce) průtokoměr nevyžaduje. Měřič energie lze instalovat na vodorovná i svislá vedení, ale vždy způsobem, aby se vzduchové bubliny mohly shromažďovat v průtokoměru. V místech s malým průtokem doporučujeme instalovat průtokoměr do potrubí v nakloněné poloze 90. Zkontrolujte, zda je měřič energie nainstalován v dostatečné vzdálenosti od možných zdrojů elektromagnetických interferencí (spínače, elektromotory, zářivky atd.). U aplikací chlazení a u médií s teplotami přesahujícími 90 C se kalkulátor musí montovat pomocí přiloženého držáku na stěnu tak, aby byl v dostatečné vzdálenosti od zdrojů tepla. Doporučuje se před a za měřič energie namontovat uzavírací ventily, které usnadní demontáž měřiče. Měřič energie by se měl instalovat na vhodné místo, které bude dobře dostupné pro servisní a provozní úkony. Bližší informace najdete v pokynech pro měřič energie SONOMETER DEN -SMT/PL VD.SH.J5.48 Danfoss 06/13 10

11 Ød Datový list Rozměry L2 R AGV AGZ h H L L1 B ØD K Ø L1 L1 F Nominální velikost q p = 0,6 m³/ h q p = 1,5 m³/ h q p = 2,5 m³/ h q p = 3,5 m³/ h q p = 6 m³/ h q p = 10 m³/ h q p = 15 m³/ h q p = 25 m³/ h q p = 40 m³/ h q p = 60 m³/ h L [mm] L1 [mm] L2 [mm] B [mm] R [mm] h [mm] ,5 88,5 88,5 88,5 88,5 88, , h [mm] 14, , 5 14, , , , , , ,5 108 G¾B G1B G1B FL G¾B G1B G1B FL G1B G1B FL G1¼B FL FL G1¼B FL FL G2B FL FL FL FL FL AGZ AGV R½ R¾ R¾ - R½ R¾ R¾ - R¾ R¾ - R1 - - R1 - - R1½ d [mm] d [mm] F [mm] K [mm] Hmotnost [kg] 0,76 0,85 0,96 2,75 0,76 0,85 0,96 2,75 0,85 0,96 2,75 1,5 3,5 4,8 1,5 3,5 4,8 3,1 6,4 7, 0 8,9 10,9 16,4 11 VD.SH.J5.48 Danfoss 06/13 DEN -SMT/PL

12 Rozměry, pokračování Teplotní čidla Popis Typ Rozměr D (mm) L (mm) Přímo montované Pt 500 ø 5,2 45 Čidlo v jímce Pt 500 ø 5,2 45 Jímky pro čidla Typ Mosaz Nerezová ocel Rozměry čidla (mm) ø 5,2 ø 5,2 L1 (mm) Délka L (mm) VD.SH.J5.48 Produced by Danfoss A/S 06/13
