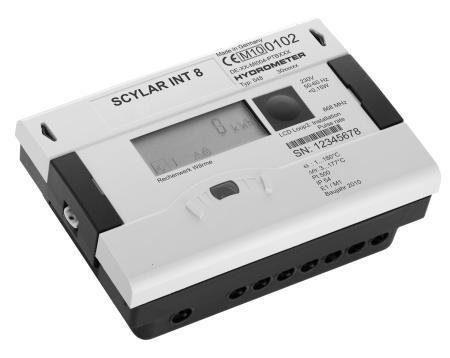

1 DIEHL (HYDROMETER) SCYLAR INT 8 PROJEKČNÍ PODKLADY Kalorimetrické počítadlo pro měření tepla a tepla/chladu s integrovaným radiomodulem určené pro mechanické i ultrazvukové průtokoměry a teploměry Pt100 nebo Pt500 s dvojvodičovým i čtyřvodičovým připojením.

2 Obsah Popis... 3 Technické údaje... 3 Instalace, metrologické ověřování a servis... 3 Rozměry měřiče... 4 Teplotní snímače... 4 Umístění tepelných snímačů... 4 Interní radiomodul... 4 Rychlost měření a možnosti napájení měřiče... 5 Doporučené příslušenství... 5 Přídavné moduly... 5 Doporučený průtokoměr... 5 Pokyny pro objednání... 6 Prohlášení o shodě

3 Popis Kalorimetrické počítadlo SCYLAR INT 8 je určeno pro měření energie v systémech topení a topení/chlazení a pro technologické i fakturační účely. Standardně je vybaveno interním radiomodulem 868 MHz, dodatečně lze vložit další dva přídavné komunikační moduly. Napájení bateriové nebo síťové 230V nebo 24V. Umožňuje připojit všechny typy elektronických průtokoměrů s vlastním napájením a mechanických průtokoměrů. Počítadlo disponuje řadou pokročilých funkcí - tarify, parametrizace displeje apod. Technické údaje Popis Parametr Určení Teplo, teplo a chlad Schválení MID Stupeň krytí IP 54 Bateriové napájení 3,6 VDC A-cell... životnost 10 let 3,6 VDC D-cell... životnost 16 let Síťové napájení 24 V AC, 230 V AC Impulsní vstup pro průtokoměr impulsy max. 200 Hz, min. 3 ms Impulsní číslo 0, l/imp Teploměry Pt100 nebo Pt500, 2- nebo 4-vodičové, kabel max. 10 m Třída okolí E2 + M2 Okolní teplota C Interní radiový modul Wireless M-Bus/OMS v pásmu 838 MHz, jednosměrný přenos Přídavné moduly max. 2 kusy + napájecí zdrohj/baterie LCD, 8 míst + symboly a pomocné údaje Displej MWh-kWh-GJ-Gcal-MBtu-gal-GPM- C- F-m ,999 Instalace, metrologické ověřování a servis Při instalaci měřidla je nutno postupovat podle montážního návodu Servis zajišťuje výhradně dodavatel a jím pověřené organizace Montáž měřidla smí provádět pouze osoba s oprávněním Českého metrologického institutu Měřidlo musí být po montáži montážně zaplombováno Měřidlo má typové schválení podle evropské směrnice MID a v průběhu výroby je metrologicky ověřeno. Plně v souladu s platnou českou a evropskou legislativou k němu není přikládán doklad o prvotním ověření, ani není opatřenou žádnou plombou. Ověření v průběhu výroby dle směrnice MID lze poznat podle značky CE a označení Mxx na číselníku, kde xx označuje rok uvedení měřidla na trh a tedy i prvního ověření. Měřidlo je třeba metrologicky následně ověřovat v termínech podle platné národní metrologické legislativy 3

4 Rozměry měřiče L = 150 mm B = 100 mm H = 54 mm Teplotní snímače Je možno použít teplotní snímače Pt100 nebo Pt500 s dvouvodičovým i čtyřvodičovým připojením. Umístění tepelných snímačů Koncová část tepelného snímače (jímky) musí být umístěna v geometrické ose potrubí a jímka musí být obtékána vodou v dostatečné délce. Správné umístění ukazuje obr. 1, 3 a 5. U umístění podle obr. 1 a 3 je nezbytné, aby voda protékala, vzhledem k umístění snímače, vyznačeným směrem. Obr. 2 ukazuje nedostatečné obtékání jímky, obr. 4 ukazuje případ, kdy konec jímky není v ose potrubí a snímá studenější povrchovou vrstvu protékané teplonosné látky. Teplotní snímač musí být zajištěn montážní plombou proti neoprávněnému vyjmutí. Interní radiomodul Interní radiomodul pracuje na frekvenci 868 Mhz (platí pro měřiče dodávané do ČR). Přenos dat je jednosměrný podle specifikace Wireless M-Bus/OMS s nastavitelnou periodou vysílání. Data jsou šifrována klíčem AES128, který je poskytován pouze na základě NDA smlouvy. Z výroby je měřič dodáván s deaktivovaným radiomodulem nebo radiomodulem ve stand-by režimu (aktivuje se průtokem). 4

5 Rychlost měření a možnosti napájení měřiče Rychlost měření je závislá na způsobu napájení, viz. tabulka: Typ baterie / zdroje Interval měření Interval měření Interval měření Životnost zdroje objemu průtoku teploty Baterie A-cell 2 s 8 s 16 s 10 let Baterie D-cell 2 s 8 s 4 s 16 let 230V AC 2 s 8 s 2 s V AC 2 s 8 s 2 s --- Doporučené příslušenství Teplotní snímače Jímky pro teplotní snímače Průtokoměr Napájecí a komunikační moduly Plastový díl pro montáž kalorimetrického počítadla s oddálením od průtokoměru Přídavné moduly Do měřiče je možno osadit při výrobě nebo kdykoliv dodatečně jeden až dva přídavné moduly. Některé moduly, pokud jsou osazeny v druhém slotu, deaktivují činnost interního radiomodulu. K dispozici jsou přídavné moduly těchto typů: Analogový výstupní modul 4-20 ma (max. 1 modul v měřiči) 2x impulsní výstup 2x impulsní vstup 2x impulsní vstup + 1x impulsní výstup M-Bus RS-232 RS-485 L-Bus (externí radio) ModBus SMS (posílá textové zprávy přes síť MT, max. 1 modul v měřiči) Doporučený průtokoměr K tomuto kalorimetrickému počítadlu je (do dimenze DN100) doporučován ultrazvukový průtokoměr DIEHL Sharky FS 473, který je napájen přímo z kalorimetrického počítadla Scylar INT 8. U větších dimenzí je doporučován ultrazvukový průtokoměr DIEHL Sharky FS 475 se síťovým napájením. V tomto případě je vhodné pro napájení Scylaru INT 8 použít také síťový napaječ. 5

6 Pokyny pro objednání V objednávce nezapomeňte uvést tyto údaje: Účel použití o měření tepla o měření chladu o měření tepla a chladu (jako tarifní funkce) Osazení o do zpátečky o do přívodu Požadované impulsní číslo Napájení o baterie A-cell o baterie D-cell o 24V AC o 230V AC Moduly ve slotu 1 a 2 o analogový výstupní modul 4-20 ma (max. 1 modul v měřiči) o 2x impulsní výstup o 2x impulsní vstup o 2x impulsní vstup + 1x impulsní výstup o M-Bus o RS-232 o RS-485 o L-Bus (externí radio) o ModBus o SMS Nastavení komunikačních parametrů Podobná konfigurace - konzultujte před objednáním s produktmanagerem Výrobek je z hlediska Zákona o odpadech klasifikován jako elektrozařízení 6

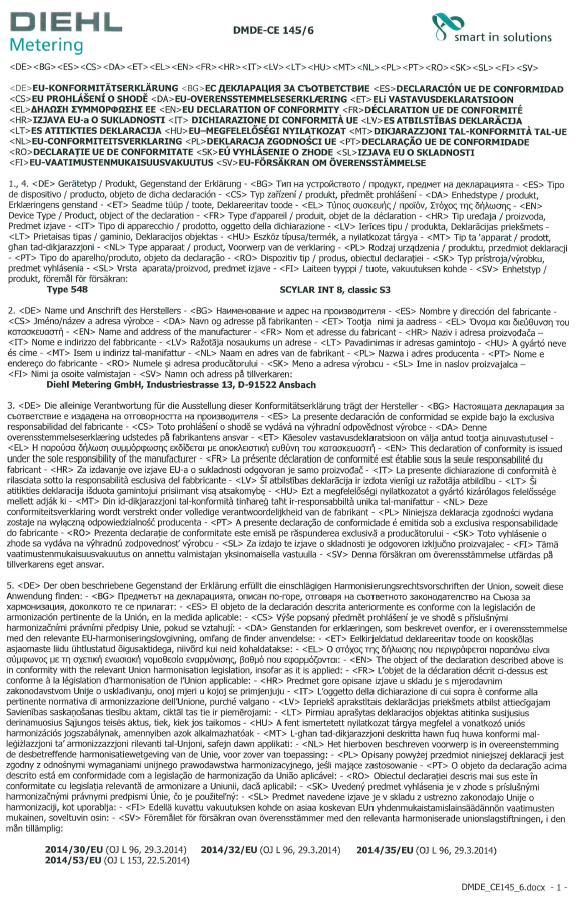

7 Prohlášení o shodě 7

8 Ver. 27/10/2017 8
