1 10 ULTRAZVUKOVÉ MĚŘIČE TEPLA A CHLADU, DÁLKOVÝ ODEČET Kompaktní měřiče tepla a chladu 190 Měřiče tepla a chladu MULTICAL Měřiče tepla a chladu MULTICAL Doplňkové vybavení k měřičům MULTICAL Univerzální měřiče tepla a chladu 193 Měřiče tepla MULTICAL 602 / ULTRAFLOW 193 Měřiče chladu MULTICAL 602 / ULTRAFLOW 196 Doplňkové vybavení k měřičům MULTICAL 602 / ULTRAFLOW 197 Systémy pro dálkový odečet 198 Bezdrátový dálkový odečet 198 Dálkový odečet M-Bus

2 Kompaktní měříče tepla a chladu Kompaktní měřič tepla a chladu MULTICAL 302 MULTICAL 302 je kompaktní ultrazvukový měřič tepla/chladu, který se vyrábí v rozsahu qp 0,6 2,5 m3/h a je určen k měření spotřeby energie zejména v bytových jednotkách a drobných provozovnách. Minimální rozměry kompaktního měřiče tepla a chladu MULTICAL 302 umožňuji jeho montáž na libovolném místě. Robustní kovový průtokoměr odolává trvalým teplotám do 130 C. Je účinně chráněn před kondenzaci a lze jej používat v systémech PN16 i PN25. Během montáže lze měřič nakonfigurovat k instalaci průtokoměru buď na přívodu, nebo vratném potrubí. Navíc lze pouhým stiskem tlačítka nastavit jednotku a rozlišeni, stejně jako datum/čas a adresu M-Bus. Není nutné použít žádné zvláštní nástroje. MULTICALR 302 je k dispozici s modulem M-Bus a 1,5m kabelem instalovaným od výrobce, nebo s bezdrátovým modulem M-Bus s modem C1 nebo T1 OMS podle normy EN Třida prostředí podle EN 1434 A Třida prostředí podle MID třidy E1 a M2 Třida ochrany kalkulátor IP65, průtokoměr a pár teplotních čidel IP68 Teplota okolního prostředí 5 55 C Teploty media Měřič tepla 302-T C Medium v průtokoměru voda Kabel průtokoměru 1,2 m (pevně zapojený kabel) Kabely teplotních čidel 1,5 m (pevně zapojené kabely) Typická přesnost Kalkulátor: Ec ± (0,15 + 2/ ) % Pár snímačů: Et ± (0,4 + 4/ ) % Jednotky energie MWh kwh GJ Kabelova komunikace M-Bus Protokol podle EN :2013, komunikační rychlost 300 a 2400 bps s automatickým zjišťováním komunikační rychlosti. Bezdrátový M-Bus Protokol modu C1 podle normy EN :2013. Individuální 128bitove šifrovaní AES. Bezdrátová komunikace M-Bus Protokol režimu T1 OMS podle normy EN :2013 a specifikace OMS, svazek 2, revize Individualní 128bitove šifrovaní AES. standardního měřiče KM qp 0,6 0,02 4,89 G 3/4 B 110 0, ,- KM qp 0,6 0,02 4,89 G 3/4 B 130 0, ,- KM qp 0,6 0,02 5,71 G 3/4 B 165 0, ,- KM qp 1,5 0,09 5,71 G 3/4 B 110 0, ,- KM qp 1,5 0,09 5,71 G 3/4 B 130 0, ,- KM qp 1,5 0,09 5,71 G 3/4 B 165 0, ,- KM qp 1,5 0,07 5,71 G 1 B 130 0, ,- KM qp 1,5 0,07 5,71 G 1 B ,- KM qp 1,5 0,07 5,71 G 1 B 220 1, ,- KM qp 2,5 0,09 8,15 G 1 B 130 0, ,- KM qp 2,5 0,09 8,15 G 1 B ,- KM qp 2,5 0,09 8,15 G 1 B 220 1, ,- Komunikace M-Bus s 1,5 m vestavěným kabelem M-Bus s 2 m vestavěným kabelem Wireless M-Buss, 868 MHz, konfigurovatelný mód C1 nebo T1 Obj. číslo měřiče v dané konfiguraci s měřičem Obj. číslo samostatného modulu samostatný modul KM3XX.XXXX.1XXX.XX 990,- KM302T20xxxxxxxx 990,- KM3XX.XXXX.3XXX.XX 1 050,- KM302T21xxxxxxxx 1 050,- KM3XX.XXXX.2XXX.XX 990,- KM302T30xxxxxxxx 990,- Příslušenství Konzole pro zavěšení na stěnu 40,- KM A 40,- Redukce pro montáž čidla náběhu R 1/2 M10 191,- KM ,- Návarek pro montáž čidla náběhu 191,- KM ,- 190

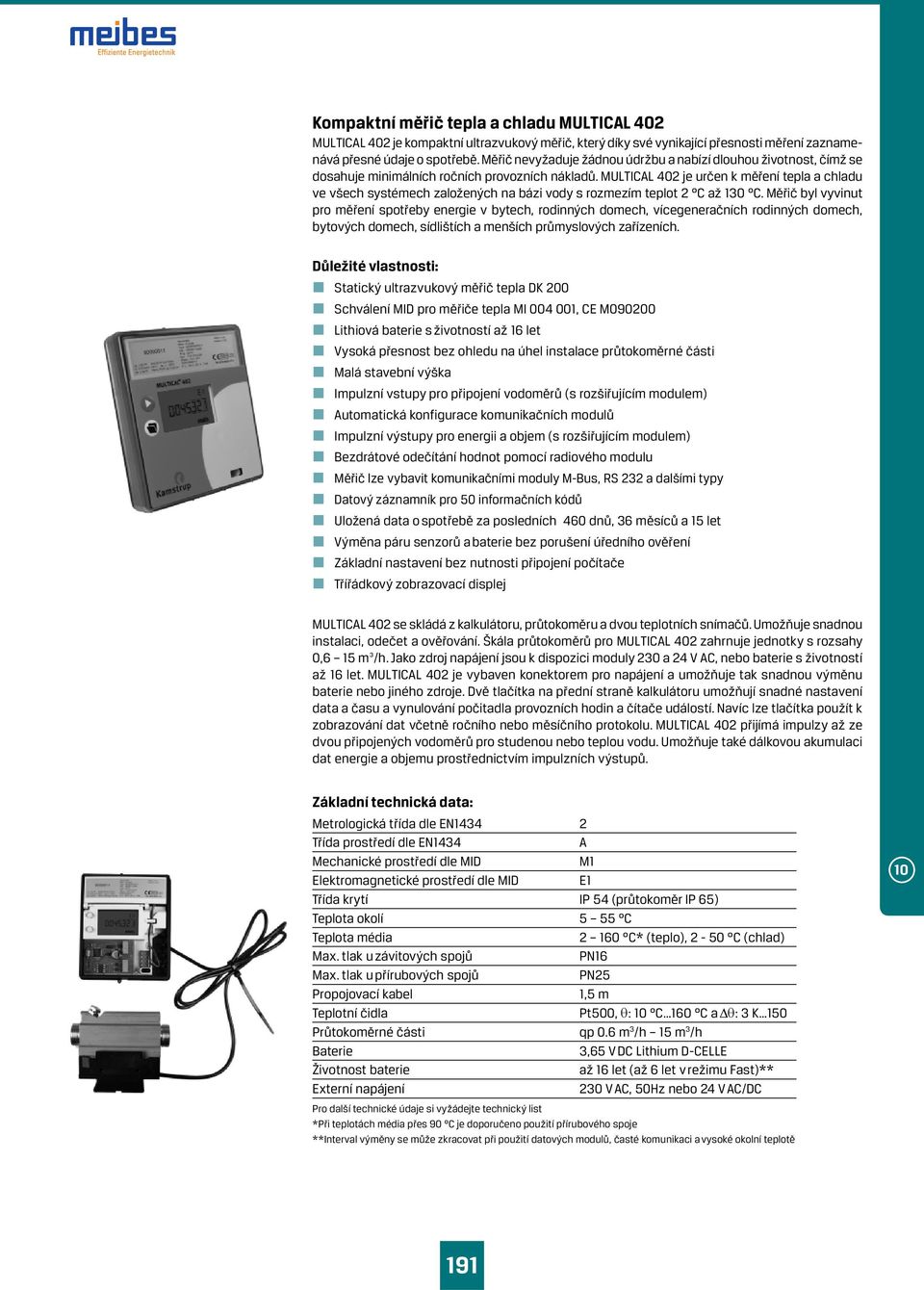

3 Kompaktní měřič tepla a chladu MULTICAL 402 MULTICAL 402 je kompaktní ultrazvukový měřič, který díky své vynikající přesnosti měření zaznamenává přesné údaje o spotřebě. Měřič nevyžaduje žádnou údržbu a nabízí dlouhou životnost, čímž se dosahuje minimálních ročních provozních nákladů. MULTICAL 402 je určen k měření tepla a chladu ve všech systémech založených na bázi vody s rozmezím teplot 2 C až 130 C. Měřič byl vyvinut pro měření spotřeby energie v bytech, rodinných domech, vícegeneračních rodinných domech, bytových domech, sídlištích a menších průmyslových zařízeních. Důležité vlastnosti: Statický ultrazvukový měřič tepla DK 200 Schválení MID pro měřiče tepla MI , CE M Lithiová baterie s životností až 16 let Vysoká přesnost bez ohledu na úhel instalace průtokoměrné části Malá stavební výška Impulzní vstupy pro připojení vodoměrů (s rozšiřujícím modulem) Automatická konfigurace komunikačních modulů Impulzní výstupy pro energii a objem (s rozšiřujícím modulem) Bezdrátové odečítání hodnot pomocí radiového modulu Měřič lze vybavit komunikačními moduly M-Bus, RS 232 a dalšími typy Datový záznamník pro 50 informačních kódů Uložená data o spotřebě za posledních 460 dnů, 36 měsíců a 15 let Výměna páru senzorů a baterie bez porušení úředního ověření Základní nastavení bez nutnosti připojení počítače Třířádkový zobrazovací displej MULTICAL 402 se skládá z kalkulátoru, průtokoměru a dvou teplotních snímačů. Umožňuje snadnou instalaci, odečet a ověřování. Škála průtokoměrů pro MULTICAL 402 zahrnuje jednotky s rozsahy 0,6 15 m³/h. Jako zdroj napájení jsou k dispozici moduly 230 a 24 V AC, nebo baterie s životností až 16 let. MULTICAL 402 je vybaven konektorem pro napájení a umožňuje tak snadnou výměnu baterie nebo jiného zdroje. Dvě tlačítka na přední straně kalkulátoru umožňují snadné nastavení data a času a vynulování počitadla provozních hodin a čítače událostí. Navíc lze tlačítka použít k zobrazování dat včetně ročního nebo měsíčního protokolu. MULTICAL 402 přijímá impulzy až ze dvou připojených vodoměrů pro studenou nebo teplou vodu. Umožňuje také dálkovou akumulaci dat energie a objemu prostřednictvím impulzních výstupů. Základní technická data: Metrologická třída dle EN Třída prostředí dle EN1434 A Mechanické prostředí dle MID M1 Elektromagnetické prostředí dle MID E1 Třída krytí IP 54 (průtokoměr IP 65) Teplota okolí 5 55 C Teplota média C* (teplo), 2-50 C (chlad) Max. tlak u závitových spojů PN16 Max. tlak u přírubových spojů PN25 Propojovací kabel 1,5 m Teplotní čidla Pt500, : 10 C 160 C a : 3 K 150 Průtokoměrné části qp 0.6 m 3 /h 15 m 3 /h Baterie 3,65 V DC Lithium D-CELLE Životnost baterie až 16 let (až 6 let v režimu Fast)** Externí napájení 230 V AC, 50Hz nebo 24 V AC/DC Pro další technické údaje si vyžádejte technický list *Při teplotách média přes 90 C je doporučeno použití přírubového spoje **Interval výměny se může zkracovat při použití datových modulů, časté komunikaci a vysoké okolní teplotě

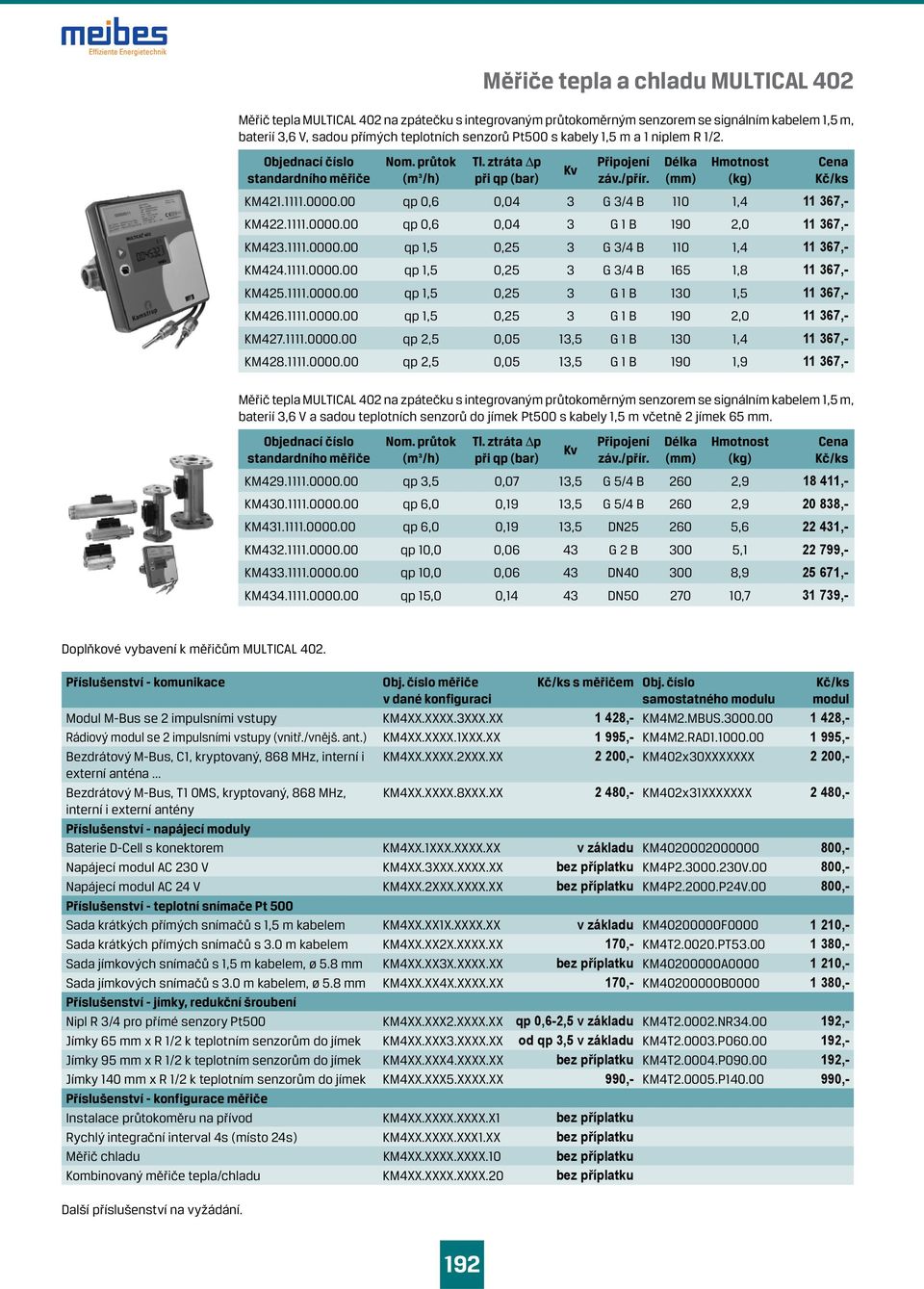

4 Měřič tepla MULTICAL 402 na zpátečku s integrovaným průtokoměrným senzorem se signálním kabelem 1,5 m, baterií 3,6 V, sadou přímých teplotních senzorů Pt500 s kabely 1,5 m a 1 niplem R 1/2. standardního měřiče KM qp 0,6 0,04 3 G 3/4 B 110 1, ,- KM qp 0,6 0,04 3 G 1 B 190 2, ,- KM qp 1,5 0,25 3 G 3/4 B 110 1, ,- KM qp 1,5 0,25 3 G 3/4 B 165 1, ,- KM qp 1,5 0,25 3 G 1 B 130 1, ,- KM qp 1,5 0,25 3 G 1 B 190 2, ,- KM qp 2,5 0,05 13,5 G 1 B 130 1, ,- KM qp 2,5 0,05 13,5 G 1 B 190 1, ,- Měřič tepla MULTICAL 402 na zpátečku s integrovaným průtokoměrným senzorem se signálním kabelem 1,5 m, baterií 3,6 V a sadou teplotních senzorů do jímek Pt500 s kabely 1,5 m včetně 2 jímek 65 mm. standardního měřiče Měřiče tepla a chladu MULTICAL 402 KM qp 3,5 0,07 13,5 G 5/4 B 260 2, ,- KM qp 6,0 0,19 13,5 G 5/4 B 260 2, ,- KM qp 6,0 0,19 13,5 DN , ,- KM qp 10,0 0,06 43 G 2 B 300 5, ,- KM qp 10,0 0,06 43 DN , ,- KM qp 15,0 0,14 43 DN , ,- Doplňkové vybavení k měřičům MULTICAL 402. Příslušenství - komunikace Obj. číslo měřiče v dané konfiguraci s měřičem Obj. číslo samostatného modulu modul Modul M-Bus se 2 impulsními vstupy KM4XX.XXXX.3XXX.XX 1 428,- KM4M2.MBUS ,- Rádiový modul se 2 impulsními vstupy (vnitř./vnějš. ant.) KM4XX.XXXX.1XXX.XX 1 995,- KM4M2.RAD ,- Bezdrátový M-Bus, C1, kryptovaný, 868 MHz, interní i KM4XX.XXXX.2XXX.XX 2 200,- KM402x30XXXXXXX 2 200,- externí anténa... Bezdrátový M-Bus, T1 OMS, kryptovaný, 868 MHz, KM4XX.XXXX.8XXX.XX 2 480,- KM402x31XXXXXXX 2 480,- interní i externí antény Příslušenství - napájecí moduly Baterie D-Cell s konektorem KM4XX.1XXX.XXXX.XX v základu KM ,- Napájecí modul AC 230 V KM4XX.3XXX.XXXX.XX bez příplatku KM4P V ,- Napájecí modul AC 24 V KM4XX.2XXX.XXXX.XX bez příplatku KM4P P24V ,- Příslušenství - teplotní snímače Pt 500 Sada krátkých přímých snímačů s 1,5 m kabelem KM4XX.XX1X.XXXX.XX v základu KM F ,- Sada krátkých přímých snímačů s 3.0 m kabelem KM4XX.XX2X.XXXX.XX 170,- KM4T PT ,- Sada jímkových snímačů s 1,5 m kabelem, ø 5.8 mm KM4XX.XX3X.XXXX.XX bez příplatku KM A ,- Sada jímkových snímačů s 3.0 m kabelem, ø 5.8 mm KM4XX.XX4X.XXXX.XX 170,- KM B ,- Příslušenství - jímky, redukční šroubení Nipl R 3/4 pro přímé senzory Pt500 KM4XX.XXX2.XXXX.XX qp 0,6-2,5 v základu KM4T NR ,- Jímky 65 mm x R 1/2 k teplotním senzorům do jímek KM4XX.XXX3.XXXX.XX od qp 3,5 v základu KM4T PO ,- Jímky 95 mm x R 1/2 k teplotním senzorům do jímek KM4XX.XXX4.XXXX.XX bez příplatku KM4T PO ,- Jímky 140 mm x R 1/2 k teplotním senzorům do jímek KM4XX.XXX5.XXXX.XX 990,- KM4T P ,- Příslušenství - konfigurace měřiče Instalace průtokoměru na přívod KM4XX.XXXX.XXXX.X1 bez příplatku Rychlý integrační interval 4s (místo 24s) KM4XX.XXXX.XXX1.XX bez příplatku Měřič chladu KM4XX.XXXX.XXXX.10 bez příplatku Kombinovaný měřiče tepla/chladu KM4XX.XXXX.XXXX.20 bez příplatku Další příslušenství na vyžádání. 192

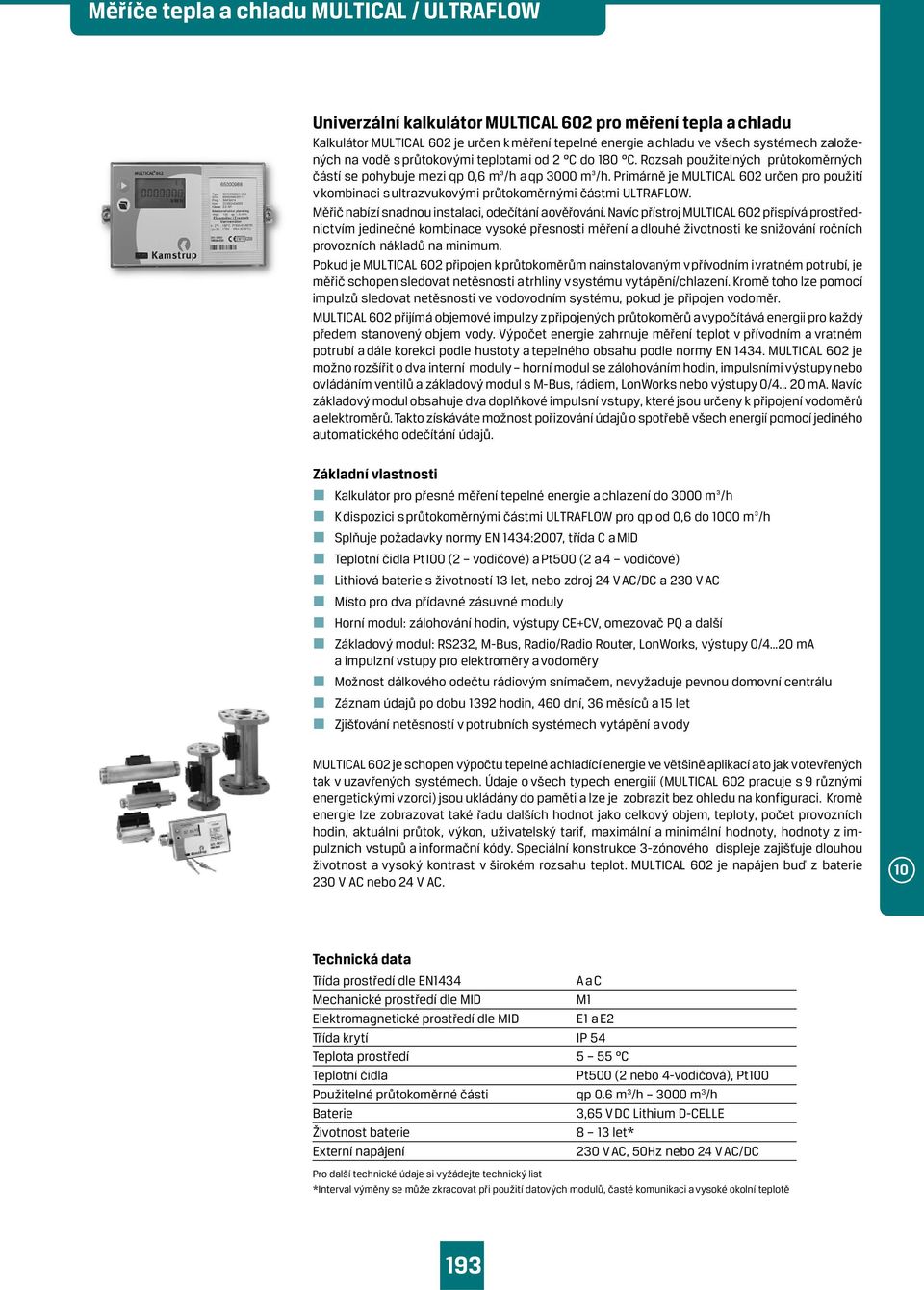

5 Měříče tepla a chladu MULTICAL / ULTRAFLOW Univerzální kalkulátor MULTICAL 602 pro měření tepla a chladu Kalkulátor MULTICAL 602 je určen k měření tepelné energie a chladu ve všech systémech založených na vodě s průtokovými teplotami od 2 C do 180 C. Rozsah použitelných průtokoměrných částí se pohybuje mezi qp 0,6 m³/h a qp 3000 m³/h. Primárně je MULTICAL 602 určen pro použití v kombinaci s ultrazvukovými průtokoměrnými částmi ULTRAFLOW. Měřič nabízí snadnou instalaci, odečítání a ověřování. Navíc přístroj MULTICAL 602 přispívá prostřednictvím jedinečné kombinace vysoké přesnosti měření a dlouhé životnosti ke snižování ročních provozních nákladů na minimum. Pokud je MULTICAL 602 připojen k průtokoměrům nainstalovaným v přívodním i vratném potrubí, je měřič schopen sledovat netěsnosti a trhliny v systému vytápění/chlazení. Kromě toho lze pomocí impulzů sledovat netěsnosti ve vodovodním systému, pokud je připojen vodoměr. MULTICAL 602 přijímá objemové impulzy z připojených průtokoměrů a vypočítává energii pro každý předem stanovený objem vody. Výpočet energie zahrnuje měření teplot v přívodním a vratném potrubí a dále korekci podle hustoty a tepelného obsahu podle normy EN MULTICAL 602 je možno rozšířit o dva interní moduly horní modul se zálohováním hodin, impulsními výstupy nebo ovládáním ventilů a základový modul s M-Bus, rádiem, LonWorks nebo výstupy 0/4 20 ma. Navíc základový modul obsahuje dva doplňkové impulsní vstupy, které jsou určeny k připojení vodoměrů a elektroměrů. Takto získáváte možnost pořizování údajů o spotřebě všech energií pomocí jediného automatického odečítání údajů. Základní vlastnosti Kalkulátor pro přesné měření tepelné energie a chlazení do 3000 m³/h K dispozici s průtokoměrnými částmi ULTRAFLOW pro qp od 0,6 do 1000 m³/h Splňuje požadavky normy EN 1434:2007, třída C a MID Teplotní čidla Pt100 (2 vodičové) a Pt500 (2 a 4 vodičové) Lithiová baterie s životností 13 let, nebo zdroj 24 V AC/DC a 230 V AC Místo pro dva přídavné zásuvné moduly Horní modul: zálohování hodin, výstupy CE+CV, omezovač PQ a další Základový modul: RS232, M-Bus, Radio/Radio Router, LonWorks, výstupy 0/4 20 ma a impulzní vstupy pro elektroměry a vodoměry Možnost dálkového odečtu rádiovým snímačem, nevyžaduje pevnou domovní centrálu Záznam údajů po dobu 1392 hodin, 460 dní, 36 měsíců a 15 let Zjišťování netěsností v potrubních systémech vytápění a vody MULTICAL 602 je schopen výpočtu tepelné a chladící energie ve většině aplikací a to jak v otevřených tak v uzavřených systémech. Údaje o všech typech energiií (MULTICAL 602 pracuje s 9 různými energetickými vzorci) jsou ukládány do paměti a lze je zobrazit bez ohledu na konfiguraci. Kromě energie lze zobrazovat také řadu dalších hodnot jako celkový objem, teploty, počet provozních hodin, aktuální průtok, výkon, uživatelský tarif, maximální a minimální hodnoty, hodnoty z impulzních vstupů a informační kódy. Speciální konstrukce 3-zónového displeje zajišťuje dlouhou životnost a vysoký kontrast v širokém rozsahu teplot. MULTICAL 602 je napájen buď z baterie 230 V AC nebo 24 V AC. 10 Třída prostředí dle EN1434 A a C Mechanické prostředí dle MID M1 Elektromagnetické prostředí dle MID E1 a E2 Třída krytí IP 54 Teplota prostředí 5 55 C Teplotní čidla Pt500 (2 nebo 4-vodičová), Pt100 Použitelné průtokoměrné části qp 0.6 m 3 /h 3000 m 3 /h Baterie 3,65 V DC Lithium D-CELLE Životnost baterie 8 13 let* Externí napájení 230 V AC, 50Hz nebo 24 V AC/DC Pro další technické údaje si vyžádejte technický list *Interval výměny se může zkracovat při použití datových modulů, časté komunikaci a vysoké okolní teplotě 193

6 Přesné průtokoměrné senzory ULTRAFLOW Statické ultrazvukové průtokoměrné senzory ULTRAFLOW (typy 54, 34 a 14) mají měřicí rozsah od qp 0,6 m³/h do qp 1000 m³/h. Hlavní oblastí využití průtokoměrných senzorů je kombinace s měřiči tepla a chladu Kamstrup MULTICAL. Speciálně vyvinuté konstrukční prvky a jejich konfigurace zaručují dlouhou životnost a přesnost měření. Díky malým tlakovým ztrátám a použití ušlechtilých ocelí a jiných nemagnetických materiálů v oblasti průtoku je umožněno univerzální použití. Přenos signálu z průtokoměrného senzoru do kalkulátoru je realizován třížilovým kabelem, který senzor napájí a současně přenáší signál. Standardně jsou průtokoměrné senzory ULTRAFLOW dodávány v sestavě společně s kalkulátorem MULTICAL 602, měřiče chladu od průtoku 1,5 m 3 /h do 100 m 3 /h se dodávají výhradně jako kompaktní měřiče. Základní vlastnosti Ultrazvukový průtokoměrný senzor od qp 0,6 m³/h do qp 1000 m³/h Statický měřič bez pohyblivých částí Dynamický rozsah 1:100 Malá tlaková ztráta Pro horizontální i vertikální montáž Antimagnetické materiály Schválení MID pro měření tepla Metrologická třída dle EN a 3 Třída prostředí dle EN1434 C Mechanické prostředí dle MID M1 Elektromagnetické prostředí dle MID E1 Třída krytí IP 56 Teplota okolí 0 55 C Teplota média C*, 2 50 C (chlazení) Max. tlak u závitových spojů PN16 Max. tlak u přírubových spojů PN25 Propojovací kabel max. 10 m Teplotní čidla Pt500 Rozsah nominálních průtoků qp 0.6 m 3 /h 1000 m 3 /h Napájecí napětí 3,6V ±10 % Pro další technické údaje si vyžádejte technický list *Při teplotách média přes 90 C je doporučeno použití přírubového spoje Čítač pulzů MULTICAL 602 Čítač pulzů od firmy Kamstrup se používá k odečtu dat z vodoměrů se standardním impulzním výstupem. Pomocí konfiguračního software je možno přednastavit počáteční hodnoty připojených měřidel. Data mohou být sbírána pomocí radiového odečtu, protokolu M-Bus nebo sítě LON (dle typu použitého modulu). Třída prostředí dle EN1434 A Třída krytí IP 54 Teplota prostředí 5 55 C Impulzní vstupy 2 (VA, VB) Baterie 3,65 V DC Lithium D-CELLE Životnost baterie 8 10 let* Externí napájení 230 V AC, 50Hz nebo 24 V AC/DC *Interval výměny se může zkracovat podle počtu připojení, při časté komunikaci a vysoké okolní teplotě 194

7 Měřič tepla MULTICAL 602 na zpátečku s průtokoměrným senzorem ULTRAFLOW 54 se signálním kabelem 2,5 m, baterií 3,6 V a sadou přímých teplotních senzorů Pt500 s kabely 1,5 m a 1 niplem R 1/2: KM qp 0,6 0,04 3,2 G 3/4 B 110 0, ,- KM qp 0,6 0,22 3,2 G 1 B 130 0, ,- KM qp 1,5 0,22 3,2 G 3/4 B 110 0, ,- KM qp 1,5 0,22 3,2 G 1 B 130 0, ,- KM qp 1,5 0,22 3,2 G 3/4 B 165 1, ,- KM qp 1,5 0,22 3,2 G 1 B 165 1, ,- KM qp 1,5 0,22 3,2 G 1 B 190 1, ,- KM qp 2,5 0,03 3 G 1 B 190 1, ,- Měřič tepla MULTICAL 602 na zpátečku s průtokoměrným senzorem ULTRAFLOW 54, baterií 3,6 V a sadou teplotních senzorů do jímek Pt500 s kabely 1,5 m včetně 2 jímek 65 mm R 1/2. Měřiče tepla MULTICAL 602 / ULTRAFLOW KM qp 3,5 0,07 13,4 G 5/4 B 260 2, ,- KM qp 6,0 0,20 13,4 G 5/4 B 260 2, ,- KM qp 10,0 0,06 40 G 2 B 300 4, ,- KM gp 1,5 0,11 3,2 DN , ,- KM qp 2,5 0,03 13,4 DN , ,- KM qp 3,5 0,07 13,4 DN , ,- KM qp 6,0 0,20 13,4 DN , ,- KM qp 6,0 0,20 13,4 DN , ,- KM qp 10,0 0,06 40 DN , ,- KM qp 15,0 0,14 40 DN , ,- Měřič tepla Multical 602 na zpátečku s průtokoměrným senzorem ULTRAFLOW 54 se signálním kabelem 2,5 m, baterií 3,6 V a sadou teplotních senzorů Pt500 do jímek s kabely 1,5 m včetně 2 ks jímek 90mm R 1/2. KM qp 25,0 0, DN , ,- KM qp 40,0 0, DN , ,- Měřič tepla Multical 602 na zpátečku s průtokoměrným senzorem ULTRAFLOW 54 se signálním kabelem 2,5 m, baterií 3,6 V a sadou teplotních senzorů Pt500 do jímek s kabely 1,5 m včetně 2 ks jímek 140mm R 1/2. KM qp 60,0 0, DN , ,- KM qp 100,0 0, DN , ,- KM qp 100,0 0, DN , ,- 10 Měřič tepla na zpátečku s průtokoměrným senzorem ULTRAFLOW 54 se signálním kabelem 2,5 m, s galvanicky odděleným výstupním modulem s D Cell baterií a sadou teplotních senzorů do jímek Pt500 s kabely 1,5 m včetně 2 jímek 140 mm x R1/2. KM qp 150 0, DN , ,- KM qp 250 0, DN , ,- KM qp 400 0, DN , ,- KM qp 400 0, DN , ,- KM qp 400 0, DN , ,- KM qp 600 0, DN , ,- KM qp 600 0, DN , ,- KM qp , DN , ,- 195

8 Kompaktní měřič chladu MULTICAL 602 na zpátečku s průtokoměrným senzorem ULTRAFLOW 14 se signálním kabelem 2,5 m, baterií 3,6 V a sadou přímých teplotních senzorů Pt500 s kabely 1,5 m a 1 niplem R 1/2. KM qp 1,5 0,22 3,2 G 3/4 B 110 0, ,- KM qp 1,5 0,22 3,2 G 1 B 130 0, ,- KM qp 1,5 0,22 3,2 G 1 B 190 1, ,- KM qp 2,5 0,03 13,4 G 1 B 190 1, ,- Kompaktní měřič chladu MULTICAL 602 na zpátečku s průtokoměrným senzorem ULTRAFLOW 14, baterií 3,6 V a sadou teplotních senzorů do jímek Pt500 s kabely 1,5 m včetně 2 jímek 65 mm R 1/2. KM qp 3,5 0,07 13,4 G 5/4 B 260 2, ,- KM qp 6,0 0,20 13,4 G 5/4 B 260 2, ,- KM qp 10,0 0,06 40 G 2 B 300 4, ,- KM qp 6,0 0,20 13,4 DN , ,- KM qp 10,0 0,06 40 DN , ,- KM qp 15,0 0,14 40 DN , ,- Měřič chladu MULTICAL 602 na zpátečku s průtokoměrným senzorem ULTRAFLOW 34 se sign. kabelem 2,5 m, baterií 3,6 V a sadou teplot. senzorů do jímek Pt500 s kabely 1,5 m včetně 2 jímek 90 mm x R½. Typ dle průtoku: KM qp 25,0 0, DN , ,- KM qp 40,0 0, DN , ,- Měřič chladu MULTICAL 602 na zpátečku s průtokoměrným senzorem ULTRAFLOW 34 se sign. kabelem 2,5 m, baterií 3,6 V a sadou teplot. senzorů do jímek Pt500 s kabely 1,5 m včetně 2 jímek 140 mm x R½. Typ dle průtoku: KM qp 60,0 0, DN , ,- KM qp 100,0 0, DN , ,- KM qp 100,0 0, DN , ,- Měřič chladu na zpátečku s průtokoměrným senzorem ULTRAFLOW 54 se signálním kabelem 2,5 m, s galvanicky odděleným výstupním modulem s D Cell baterií a sadou teplotních senzorů do jímek Pt500 s kabely 1,5 m včetně 2 jímek 140 mm x R1/2. Měřiče chladu MULTICAL 602 / ULTRAFLOW KM qp 150 0, DN , ,- KM qp 250 0, DN , ,- KM qp 400 0, DN , ,- KM qp 400 0, DN , ,- KM qp 400 0, DN , ,- KM qp 600 0, DN , ,- KM qp 600 0, DN , ,- KM qp , DN , ,- Impulzní čítače MULTICAL 602 s modulem pro dálkový odečet vodoměrů s impulzním výstupem Typ čítače Komunikační modul KM80P MULTICAL 602 Rádiový modul se 2 impulzními vstupy 8 789,- KM80P MULTICAL 602 Rádiový modul se 2 impulzními vstupy (ext. anténa) 8 852,- KM80P MULTICAL 602 Modul M-Bus s 2 impulzními vstupy 8 232,- KM80P MULTICAL 602 LonWorks modul, FTT-10 A s impulzními vstupy ,- 196

9 Doplňkové vybavení MULTICAL 602 / ULTRAFLOW Příslušenství - komunikace Obj. číslo měřiče v dané konfiguraci s měřičem Obj. číslo samostatného modulu samostatný modul M-Bus modul + 2 imp. vstupy (VA, VB) KM7XX.XXXX.3XXX.XX 1 630,- KM6MO.MBUS ,- Rádiový modul + 2 impulzní vstupy (VA, VB) KM7XX.XXXX.1XXX.XX 2 230,- KM6MO.RAD ,- Bezdrátový M-Bus, C1, kryptovaný, 868 MHz, KM7XX.XXXX.9XXX.XX 2 370,- KM ,- interní i externí anténa Bezdrátový M-Bus, T1 OMS, kryptovaný, 868 KM7XX.XXXX.CXXX.XX 2 480,- KM ,- MHz, interní i externí antény LonWorks modul +2impulzní vstupy (VA, VB) KM7XX.XXXX.6XXX.XX 4 350,- KM6MO.LONW ,- * ModBus RTU modul (RS 485) + 2 impulsní KM7XX.XXXX.DXXX.XX 3 360,- KM ,- vstupy (VA, VB) **Ethernet /IP modul KM7XX.XXXX.BXXX.XX 9 920,- KM ,- **3G GSM/GRPS modul (GSM 8H 3G) KM7XX.XXXX.AXXX.XX ,- KM ,- * Měřič by měl být napájen ze sítě, doporučujeme bezpečný transformátor230/24vac ** Vyžaduje výkonný spínaný zdroj Příslušenství - napájecí moduly Baterie D-Cell s konektorem KM7XX.1XXX.XXXX.XX v základu KM ,- Napájení 24 V KM7XX.4XXX.XXXX.XX 0,- KM6PS.2000.P24V ,- Napájení 230 V KM7XX.5XXX.XXXX.XX 0,- KM6PS V ,- Galvanicky oddělené moduly pro Ultraflow 54, qp Galvanicky oddělený výstupní modul 0,- KM65-5-XXXX-10-XXX 1 295,- Galvanicky oddělený výstupní modul s D Cell v základu KM65-5-XXXX-32-XXX 2 094,- baterií Galvanicky oddělený výstupní modul s napájením 0,- KM65-5-XXXX-10-XXX 2 094,- 230V AC Galvanicky oddělený výstupní modul s napájením 24 V AC 0,- KM65-5-XXXX-10-XXX 2 094,- Příslušenství - teplotní snímače Pt 500 Sada krátkých přímých snímačů s 1,5 m kabelem Sada krátkých přímých snímačů s 3.0 m kabelem Sada jímkových snímačů s 1,5 m kabelem, ø 5.8 mm Sada jímkových snímačů s 3.0 m kabelem, ø 5.8 mm Sada jímkových snímačů s 5.0 m kabelem, ø 5.8 mm Sada jímkových snímačů s 10.0 m kabelem, ø 5.8 mm Příslušenství - jímky, redukční šroubení KM7XX.XX1X.XXXX.XX pro qp 0,6-2,5 KM F ,- v základu KM7XX.XX5X.XXXX.XX 1 380,- KM G ,- KM7XX.XX1X.XXXX.XX od qp 2,5 v základu KM A ,- KM7XX.XX2X.XXXX.XX 170,- KM6TS.002X.PT ,- KM7XX.XX3X.XXXX.XX 1 190,- KM6TS.003X.PT ,- KM7XX.XX4X.XXXX.XX 1 520,- KM6TS.004X.PT ,- Nipl R3/4 pro přímé senzory Pt500 KM7XX.XXX2.XXXX.XX pro qp 0,6-2,5 v základu KM4T NR ,- Jímky 65 mm x R1/2 k teplotním senzorům do KM7XX.XXX3.XXXX.XX pro qp 3,5-15 v základu KM4T PO ,- jímek Jímky 95 mm x R1/2 k teplotním senzorům do KM7XX.XXX4.XXXX.XX pro qp v základu KM4T PO ,- jímek Jímky 140 mm x R1/2 k teplotním senzorům do KM7XX.XXX5.XXXX.XX od qp 60 v základu KM4T P ,- jímek Příslušenství - konfigurace měřiče Instalace průtokoměru na přívod KM7XX.XXXX.XXXX.X1 bez příplatku

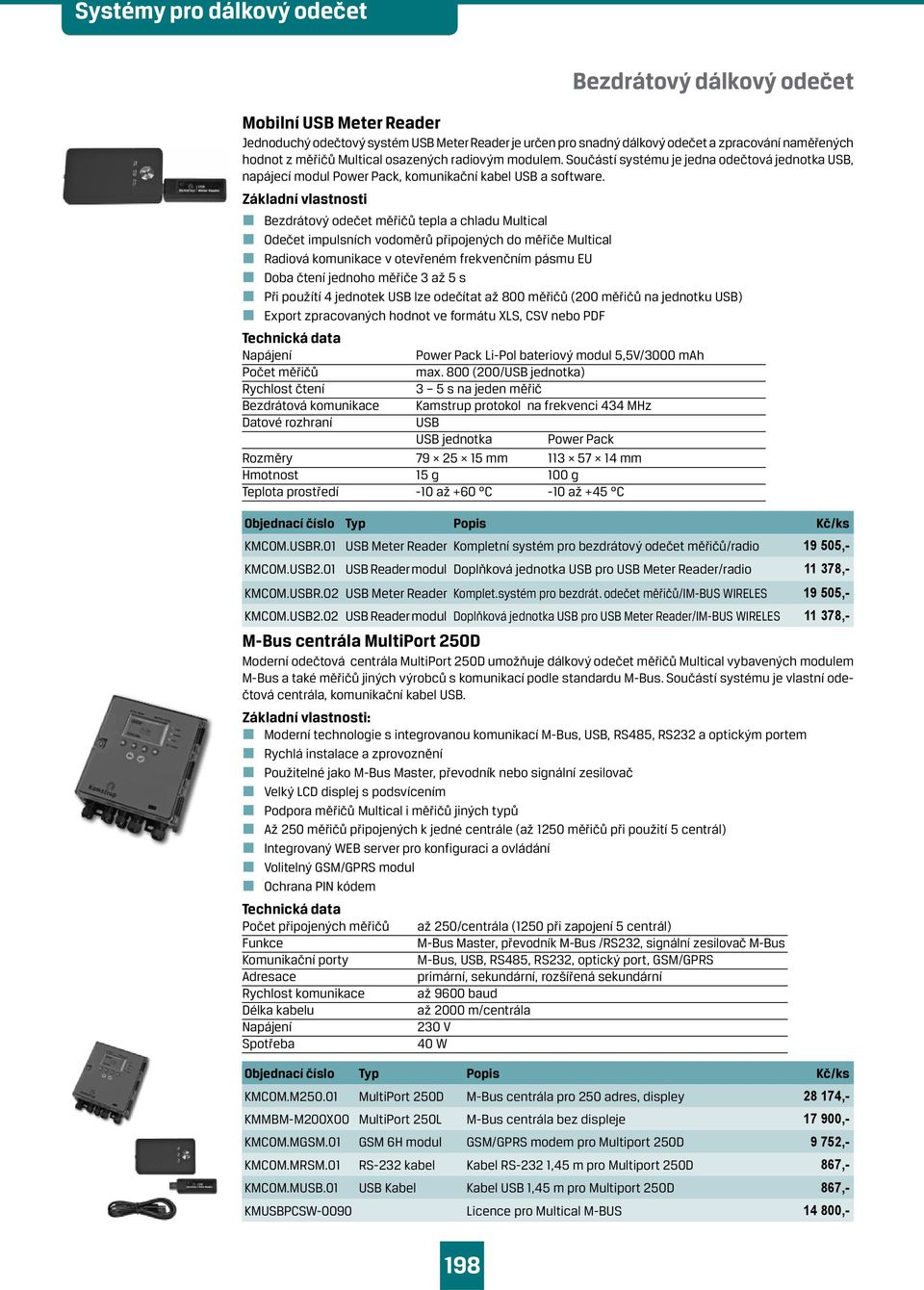

10 Systémy pro dálkový odečet Bezdrátový dálkový odečet Mobilní USB Meter Reader Jednoduchý odečtový systém USB Meter Reader je určen pro snadný dálkový odečet a zpracování naměřených hodnot z měřičů Multical osazených radiovým modulem. Součástí systému je jedna odečtová jednotka USB, napájecí modul Power Pack, komunikační kabel USB a software. Základní vlastnosti Bezdrátový odečet měřičů tepla a chladu Multical Odečet impulsních vodoměrů připojených do měřiče Multical Radiová komunikace v otevřeném frekvenčním pásmu EU Doba čtení jednoho měřiče 3 až 5 s Při použítí 4 jednotek USB lze odečítat až 800 měřičů (200 měřičů na jednotku USB) Export zpracovaných hodnot ve formátu XLS, CSV nebo PDF Napájení Power Pack Li-Pol bateriový modul 5,5V/3000 mah Počet měřičů max. 800 (200/USB jednotka) Rychlost čtení 3 5 s na jeden měřič Bezdrátová komunikace Kamstrup protokol na frekvenci 434 MHz Datové rozhraní USB USB jednotka Power Pack Rozměry mm mm 15 g 100 g Teplota prostředí -10 až +60 C -10 až +45 C Typ Popis KMCOM.USBR.01 USB Meter Reader Kompletní systém pro bezdrátový odečet měřičů/radio ,- KMCOM.USB2.01 USB Reader modul Doplňková jednotka USB pro USB Meter Reader/radio ,- KMCOM.USBR.02 USB Meter Reader Komplet.systém pro bezdrát. odečet měřičů/im-bus WIRELES ,- KMCOM.USB2.02 USB Reader modul Doplňková jednotka USB pro USB Meter Reader/IM-BUS WIRELES ,- M-Bus centrála MultiPort 250D Moderní odečtová centrála MultiPort 250D umožňuje dálkový odečet měřičů Multical vybavených modulem M-Bus a také měřičů jiných výrobců s komunikací podle standardu M-Bus. Součástí systému je vlastní odečtová centrála, komunikační kabel USB. Základní vlastnosti: Moderní technologie s integrovanou komunikací M-Bus, USB, RS485, RS232 a optickým portem Rychlá instalace a zprovoznění Použitelné jako M-Bus Master, převodník nebo signální zesilovač Velký LCD displej s podsvícením Podpora měřičů Multical i měřičů jiných typů Až 250 měřičů připojených k jedné centrále (až 1250 měřičů při použití 5 centrál) Integrovaný WEB server pro konfiguraci a ovládání Volitelný GSM/GPRS modul Ochrana PIN kódem Počet připojených měřičů Funkce Komunikační porty Adresace Rychlost komunikace kabelu Napájení Spotřeba až 250/centrála (1250 při zapojení 5 centrál) M-Bus Master, převodník M-Bus /RS232, signální zesilovač M-Bus M-Bus, USB, RS485, RS232, optický port, GSM/GPRS primární, sekundární, rozšířená sekundární až 9600 baud až 2000 m/centrála 230 V 40 W Typ Popis KMCOM.M MultiPort 250D M-Bus centrála pro 250 adres, displey ,- KMMBM-M200X00 MultiPort 250L M-Bus centrála bez displeje ,- KMCOM.MGSM.01 GSM 6H modul GSM/GPRS modem pro Multiport 250D 9 752,- KMCOM.MRSM.01 RS-232 kabel Kabel RS-232 1,45 m pro Multiport 250D 867,- KMCOM.MUSB.01 USB Kabel Kabel USB 1,45 m pro Multiport 250D 867,- KMUSBPCSW-0090 Licence pro Multical M-BUS ,- 198
