1 1080P FULL HD MULTIMEDIÁLNY PREHRÁVAČ MEDIA BOX Užívateľský návod -0-

2 Obsah Úvod Kapitola I Špecifikácia Hlavné Funkcie Parametre Inštalácia Kapitola II Ovládanie diaľkovým ovládačom...5 Kapitola III Užívateľský návod Úvodná obrazovka Prehrávanie médií Film/Video Obrázky Hudba Prehliadač súborov Nastavenie Kapitola IV Riešenie problémov

3 Úvod Táto príručka vám poskytne správny spôsob používania a súvisiace dôležité upozornenia. Prečítajte si pozorne túto príručku, aby ste rýchlo a správne pochopili, ako výrobok používať, ešte predtým ako ho začnete používať. Výrobca ani predajca nie je zodpovedný za poškodenie pevného disku a stratu informácií spôsobenú nesprávnou obsluhou, opravou zákazníkom a inými abnormalitami a inou nesprávnou manipuláciou. S cieľom neustále zlepšovať funkčnosť produktu si výrobca vyhradzuje právo vylepšiť produkt popísaný v návode bez predchádzajúceho upozornenia. Kapitola I Špecifikácia 1.1 Hlavné funkcie Podporuje MPEG1/2/4 a H.264 dekódovanie. Najvyššie rozlíšenie je FULL HD (1920*1080) Podporuje RM/RMVB a FLV dekódovanie. Najvyššie rozlíšenie pre RM/RMVB je 720P (1280*720) Podporuje HDMI, VGA, YPbPr a CVBS(AV) výstupy, ktoré spĺňajú požiadavky pre rôzne aplikácie Podporuje prehrávanie väčšiny bežných video formátov, ako AVI/ MPG/ MPEG/ XVID/ VOB/ DAT/ MP4/ TS/ M2TS/ MKV /H.264/ RM/ RMVB/ MOV/ DIVX3/ DIVX4/ DIVX5/ DIVX6 atď -2-

4 Podporuje dekódovanie audio formátov ako PCM/ DTS/ AC3/ MP3/ RA/ AMR Jednoduchá inštalácia. Zariadenie je možné použiť hneď ako je zapojené, pripojené k obrazovke a vložené USB/SD. Nie je potrebné nahrávať žiadny ďalší softvér. Diaľkový ovládač a menu v mnohých jazykoch, uľahčia ovládanie ďeťom aj starším osobám. Podporuje pripojenie SD/SDHC/MMC karty, U-disku, USB pevného disku Podporuje SMI/ ASS/ SSA/ SRT/ SUB/ PGS/ SUB+IDX formáty titulkov Podporuje zobrazovanie obrázkov vo formáte JPG/ BMP/ PNG/ GIF/ TIFF. Podporuje tiež super high definition rozlíšenie do 13068*10173 pre JPG formát. Prehrávanie hudby, podporuje prehrávanie MP3/ WMA/ WAV/ OGG/ AAC/ FLAC/ ALAC/ APE formátov. 1.2 Parametre Napájanie 5V/2 A, plus vo vnútri konektoru Súbory FAT32, NTFS Video Výstupy Component YPbPr,VGA, HDMI 1.3 a CVBS(AV/RCA) Audio Výstup Analog stereo, digital audio HDMI1.3 Video Formát AVI/ MPG/ MPEG/ XVID/ VOB/ DAT/ MP4/ TS/ M2TS/ MKV/ H.264/ RM/ RMVB Audio Formát Podporuje dekódovanie PCM/ DTS/ AC3/ MP3/ RA/ AMR, podporuje prehrávanie - 3 -

5 formátov MP3/WMA/OGG/APE Obrázky formát JPG/BMP/PNG/GIF/TIFF Titulky formát SMI/ ASS/ SSA/ SRT/ SUB/ PGS/ SUB+IDX Jazyk menu anglický, český, nemecký, španielsky, francúzsky, taliansky, portugalský, holandský, ruský, poľský, turecký USB Port USB HOST 2.0 Pamäťová karta podpora SD/ SDHC/ MMC karty Indikačná dióda Červená LED Pracovné prostredie Pracovná teplota: -10 ~ +45 o C; Vlhkosť: < 90% Skladovacia teplota: -20 ~ +70 o C; Vlhkosť:< 95% 1.3 Inštalácia Krok I: Pripojenie TV/displeja 1. AV Video Výstup: Pripojte 4-pólový jack video kábla do multimediálnej jednotky AV slotu, na druhej strane kábla pripojte AV výstupy (žltý, biely, červený konektor) do AV vstupov TV/displeja. 2. YPrPb Komponentný Video Výstup: Použite YPrPb výstup kabeláž nie je súčasťou balenia. 3. HDMI Video Výstup: Použite HDMI výstup kabeláž nie je súčasťou balenia. AV výstup používa súčasne oddelene ľavý audio kanál (biely), - 4 -

6 pravý audio kanál (červený) a video kanál (žltý). Budťe pozorný pri zapájaní. Po pripojení TV/displeja, zapojte napájací kábel MEDIA BOXu a zapnite zariadenie. Na TV obrazovke nastavte aby sa zobrazoval príslušný AV kanál. Na obrazovke sa ukáže menu. Krok II: Pripojenie úložného zariadenia 1. Prehrávač podporuje periférne USB zariadenie, a takéto vymeniteľné úložné zariadenia ako USB disk, prenosný hard disk a podobné zariadenia s USB konektorom môžu byť pripojené. 2.Prehrávač disponuje multifunkčným slotom na karty, ktorý podporuje SD, SDHC a MMC pamäťové karty. Kapitola II Ovládanie diaľkovým ovládačom - 5 -

7 Stíšenie: Zapnúť/Vypnúť Napájanie: Zapnúť/Vypnúť(pohotovostný režim) TV-Mode Prepínanie výstupu,hdmi,ypbpr,cvbs OSD OSD menu (späť, kopírovať, vložiť, vymazať) ROTATE Otočiť obrázok ZOOM Priblíženie obrázku, videa, textu MENU Nastavenie systému Nahor Nadol Vľavo alebo Opustiť túto úroveň Vpravo alebo Vyššie na ďalšiu úroveň ENTER OK, Potvrdenie Prehrať/pozastaviť /EXIT Stop / Odísť 16:9/4:3 Zmeniť format zobrazenia Audio/L/R Prepnúť zvukové kanály Presunúť vzad Presunúť vpred Predchádzajúca stopa Ďalšia stopa VOL+/- Zvýšiť/Znížiť hlasitosť FUNCT Prejsť na zadanú minútu záznamu Sub-T Zobraziť/Skryť titluky Movie/Musi Zobrazí okno Zoznam filmov, piesní HOME Úvodné MENU -7-

8 Chapter III Užívateľský návod 3.1 Home Úvodná obrazovka Zapnite TV a zvoľte správny AV video vstup na TV. Po pripojení napájania do prehrávača ho tlačidlom zapnite a počkajte kým sa zobrazí Úvodná obrazovka. Na diaľkovom ovládači stlačte tlačidlo pre prepnutie medzi rôznymi zariadeniami (CVBS/HDMI/..) Stlačte / na DO pre výber ikony Movie-Video, Photo-Obrázky, Music-Hudba, Explorer-Prehliadač alebo Settings-Nastavenie a potom stlačte ENTER tlačidlo pre potvrdenie výberu

9 3.2 Prehrávanie Médií Film/Video Zvoľte Movie ikonu a stlačte ENTER tlačidlo na DO. Ak má pripojené zariadenie viac priečinkov, tieto budú zoradené do stĺpcov. Zvoľte si požadovaný priečinok a stlačte ENTER pre vstup. Ak má pripojené zariadenie aj podadresáre, pri výbere postupujte podobne, stlačte EXIT pre návrat na predchádzajúci adresár

10 Potom ako si vyberiete film, zobrazia sa príslušné informácie o súbore ako názov súboru, veľkosť a podobne. Následne ak potvrdíte tlačidlom ENTER film sa začne prehrávať. Počas prehrávania filmu môžte stlačiť: * tlačidlo pre stíšenie hlasitosti, opätovným stlačením vrátite pôvodnú hodnotu hlasitosti; * VOL+/- tlačidlá pre nastavenie úrovne hlasitosti; * tlačidlo pre pozastavenie prehrávania, opätovným stlačením záznam znovu začne bežať; * / tlačidlá pre zvolenie prehrávania predchádzajúceho, alebo nasledovného záznamu; * / tlačidlá pre zrýchlené prehrávanie vpred, alebo vzad zrýchlene až 32x; * 16:9/4:3 tlačidlo pre zmenu formátu zobrazenia; * Sub-T tlačidlo pre pripojenie/zobrazenie titulkov v

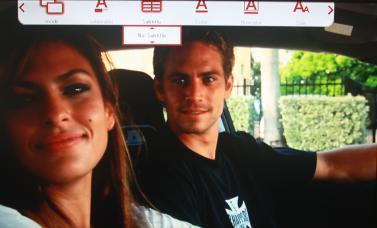

11 rôznych jazykoch, táto funkcia potrebuje príslušný súbor; * Audio tlačidlo pre prehrávanie viacerých kanálov zvuku, táto funkcia potrebuje príslušný súbor; * tlačidlo pre zastavenie prehrávania a návrat na začiatok. * OSD tlačidlo otvorí menu ovládania prehrávania v hornej časti obrazovky, pričom prehrávanie beží ďalej Obrázky Zvoľte ikonu Picture a potvrdťe tlačidlom ENTER pre vstup. Po vybratí obrázku sa zobrazia príslušné informácie o súbore. Po potvrdení ENTER tlačidlom sa spustí automatická prezentácia obrázkov v režime na celú obrazovku

12 Počas prehrávania obrázkov môžte stlačiť: * tlačidlo pre pozastavenie prehrávania obrázkov, opätovným stlačením tlačidla sa prehrávanie znovu spustí; * / tlačidlá pre zobrazenie predchádzajúceho, alebo ďalšieho obrázku; * Zoom tlačidlo pre priblíženie/zväčšenie obrázku; * Rotate tlačidlo pre otočenie obrazu; * tlačidlo pre zastavenie automatického prehrávania obrázkov a vrátenie na začiatok Hudba Zvoľte ikonu Music a potvrdťe tlačidlom ENTER pre vstup. Po vybratí pisne sa zobrazia príslušné informácie o súbore. Po potvrdení ENTER tlačidlom sa spustí prehrávanie súboru

13 Prehliadač súborov File zobrazí a prehráva všetky typy súborov podporovaných týmto prehrávačom, bez ohľadu na to či ide o film, hudbu, alebo obrázky. Poznámka: Movie, Music a Picture zobrazujú len daný typ súborov, zakiaľ čo File nerozoznáva o aký typ súborov ide a prehrá všetky typy súborov. Zvoľte ikonu File a potvrdťe tlačidlom ENTER pre vstup

14 Prhrávač zobrazí všetky nahraté podporované súbory. Vyberte si požadovanú nahrávku, a potom stlačte ENTER, súbor sa začne prehrávať Nastavenie Zvoľte ikonu Setting a potvrdťe tlačidlom ENTER pre vstup

15 Stlačte / tlačidlá pre výber požadovanej položky Language - Jazyk, Screen Saver Šetrič obrazovky, Video Output Mode Video výstup mód, Audio Output Mode Audio výstup mód, Auto Play Automatické prehrávanie, Autodetect HDMI Automatické rozpoznanie HDMI, Restore Default Setting Obnoviť výrobné nastavenia, System Information Informácie o systéme a potom stlačte ENTER pre potvrdenie výberu. (1) Jazyky menu: anglický, český, nemecký, španielsky, francúzsky, taliansky, portugalský, holandský, ruský, poľský, turecký. (2) Šetričobrazovky: Nastavte čas po uplynutí ktorého sa spustí šetrič. (1 minúta až 2 hodiny) (3) Video výstup mód: NTSC, PAL, 480I, 576I, 480P, 576P, 720P, 1080I a 1080P

16 (4) Audio výstup mód: Zvoľte Normal / Raw data. (5) Auto Play: Nastavte či má prehrávač po zapnutí automaticky začať prehrávať film, hudbu, alebo obrázky. (6) Obnoviť výrobné nastavenia: - áno/nie - potvrdťe (7) Informácie o systéme: Zobrazí verziu softvéru a dátum vydania Pre bežného užívateľa odporúčame výrobné nastavenia, len pre skúseného užívateľa odporúčame manuálne nastavenie parametrov. Kapitola IV Riešenie problémov 1. Po zapojení a zapnutí prehrávača, nie je žiadna odozva, len čierna obrazovka, alebo zvláštne zobrazenie na TV. Skontrolujte prosím, či sú príslušné audio a video káble zapojené správne; skontrolujte či je nastavený správny zdroj signálu v TV; skontrolujte cez diaľkový ovládač, či je na prehrávači nastavený video výstup zodpovedajúci zapojeniu. 2. Prehrávač nie je možné zapnúť Skontrolujte či je napájanie zapojené správne a či sú konektory dotlačené. Skúste vytiahnuť a znovu zapojiť konektory. 3. Nie je žiadny zvuk Skontrolujte či sú správne a dobre zapojené konektory audio káblov. 4. Diaľkový ovládač nefunguje. Skúste použiť DO na kratšiu vzdialenosť k prehrávaču a skontrolujte či má DO priamy výhľad na IR príjmač jednotky

17 prehrávača. Skontrolujte batérie v DO, či sú vložené správne, skontrolujte polaritu, skontrolujte či ešte majú dostatočnú kapacitu. 5. Prehrávač nevie načítať prenosný hard disk Skontrolujte či je HDD pripojený správne; skontrolujte napájanie HDD, prípadne či svieti indikačná dióda napájania; pripojte HDD k počítaču a tak zistite či HDD funguje správne, alebo je chyba v ňom; v prípade že používate HDD s vysokou kapacitou, odporúčame aby si užívateľ zakúpil držiak HDD aj s napájaním, kedy štandardné napájanie po USB nemusí stačiť. 6. Prehrávač nevie načítať SD kartu, alebo USB Odpojte a zapojte USB/SD nosič znovu, alebo odpojte a zapojte napájanie tohto prehrávača; skontrolujte či USB/SD nosič nie je poškodený. Poznámka č.1: S neustálym zlepšovaním a aktualizáciou systému, sa aktuálny dizajn a funkcie zariadenia môžu líšiť od toho, čo bolo vysvetlené v tomto návode a nie je to dôvod na reklamáciu. Poznámka č.2: Fotografie v tomto návode sú len orientačné, ak sú v skutočnosti odlišné, nie je to závada produktu
