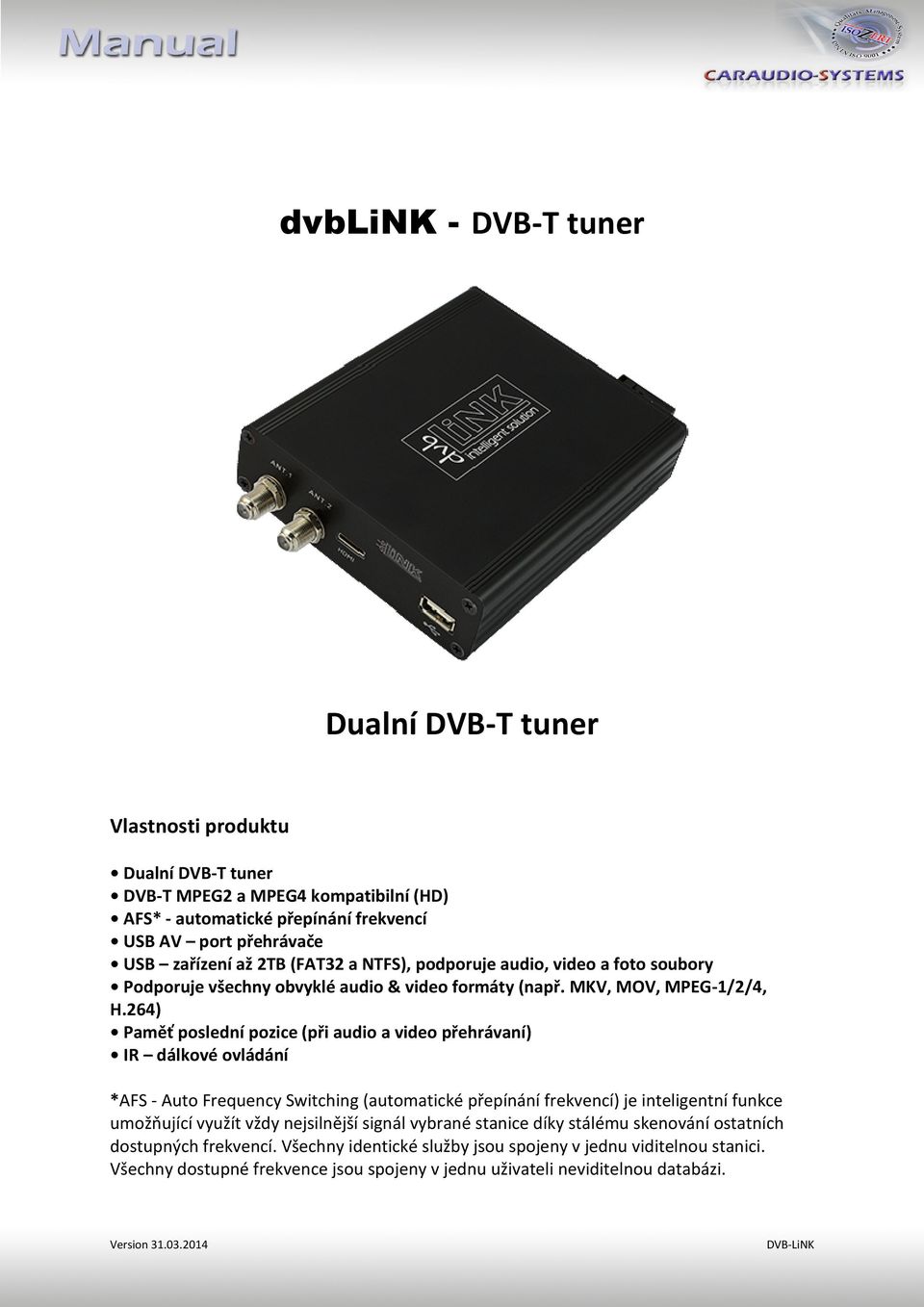

1 dvblink - DVB-T tuner Dualní DVB-T tuner Vlastnosti produktu Dualní DVB-T tuner DVB-T MPEG2 a MPEG4 kompatibilní (HD) AFS* - automatické přepínání frekvencí USB AV port přehrávače USB zařízení až 2TB (FAT32 a NTFS), podporuje audio, video a foto soubory Podporuje všechny obvyklé audio & video formáty (např. MKV, MOV, MPEG-1/2/4, H.264) Paměť poslední pozice (při audio a video přehrávaní) IR dálkové ovládání *AFS- Auto Frequency Switching (automatické přepínání frekvencí) je inteligentní funkce umožňující využít vždy nejsilnější signál vybrané stanice díky stálému skenování ostatních dostupných frekvencí. Všechny identické služby jsou spojeny v jednu viditelnou stanici. Všechny dostupné frekvence jsou spojeny v jednu uživateli neviditelnou databázi.

2 Funkce dálkového ovladače Tlačítko Funkce 1 SOURCE Přepínání mezi jednotlivými AV zdroji 2 POWER Zapnutí nebo stand-by by režim. 3 CH Posun o program nebo posun kurzoru nahoru 4 MENU Vstup do MENU 5 OK Potvrzení volby vybrané položky/povelu 6 VOL Ztlumení zvuku nebo pohyb kurzoru doleva 7 CH Posun o program nebo pohyb kurzoru doprava 8 EXIT Opuštění aktuálního nastavení 9 1, 2, 3,0 10 RECALL Návrat k poslednímu zvolenému kanálu 11 ZELENÉ TLAČÍTKO Hot key pro vstup na stránky teletextu t v režimu teletextu ČERVENÉ TLAČÍTKO MUTE Subtitle key pro titulky v běžném režimu nebo hot key pro vstup na stránky teletext eletextu v režimu teletextu Ztišení 14 DTV/RADIO Přepínání mezi digitální TV a digitálním rádiem 15 PIC Nevyužito 16 EPG Elektronický programový průvodce 17 VOL Zvýšení hlasitosti nebo pohyb kurzoru doprava 18 PREVIEW Volba předchozího režimu v DVB-T TV 19 PLAY/PAUSE Volba přehrávání/pauza 20 AUDIO Volba druhého jazyka a stereo zvuku 21 INFO Zobrazení systémových informací digitální TV 22 AUTO SCAN Automatické vyhledávání programů 23 MANUAL Ruční volba programů 24 ENTER Volba vybraného čísla programu 25 TTX Zobrazení teletextového obsahu 26 ŽLUTÉ TLAČÍTKO MODRÉ TLAČÍTKO Posun o stranu nahoru v režimu EPG nebo hot key pro prohlížení stránek teletextu v režimu teletextu t Posun o stranu dolů v režimu EPG nebo hot key pro prohlížení stránek teletextu v režimu teletextu 27 Vložení baterie do dálkového ovladače Page 1 Před použitím dálkového ovladače vložte baterii následujícím způsobem. způsobem 1. Otočte ovladač tlačítky dolů. dolů 2. Otočte krytku baterie ve směru OPEN dle označení na ovladači. 3. Vložte baterie za dodržení správné polarity. polarity 4. Kryt baterie vložte zpět a otočte ve směru CLOSE

3 Zapojení Černá Růžová Kostra ACC Červená +12V Modrá Kabel pro připojení IR ovládacího kabelu STA-4M k xlogic adaptérům s funkcí ovládání zařízení (např. clogic). Page2

4 Hlavní nabídka (menu) V hlavní nabídce můžete zobrazit typ služby, seznam programů, náhled, audio kanál, editaci programů, programové informace, automatické vyhledávání, ruční vyhledávání a systémové nastavení jednotlivých funkcí. Pomocí tlačítek [CH+],[CH-], [VOL+] a [VOL-] vyberete požadovaný povel a stiskem [OK] potvrdíte volbu. DVB-T TV Vstup do režimu DVB-T TV. DVB-T Radio Vstup do režimu DVB-T rozhlasového vysílání. Přehrávání filmů Vstup do režimu přehrávaní video souborů. Přehrávání hudby Vstup do režimu přehrávání audio souborů. Prohlížení fotografií Vstup do režimu prohlížení fotografií. System Settings Vstup do režimu systémového nastavení zařízení. Poznámka: Stiskem tlačítka [HOME] se kdykoliv vrátíte na úvodní obrazovku. Stiskem tlačítka [SOURCE] kdykoliv přepínáte mezi jednotlivými AV zdroji. Page3

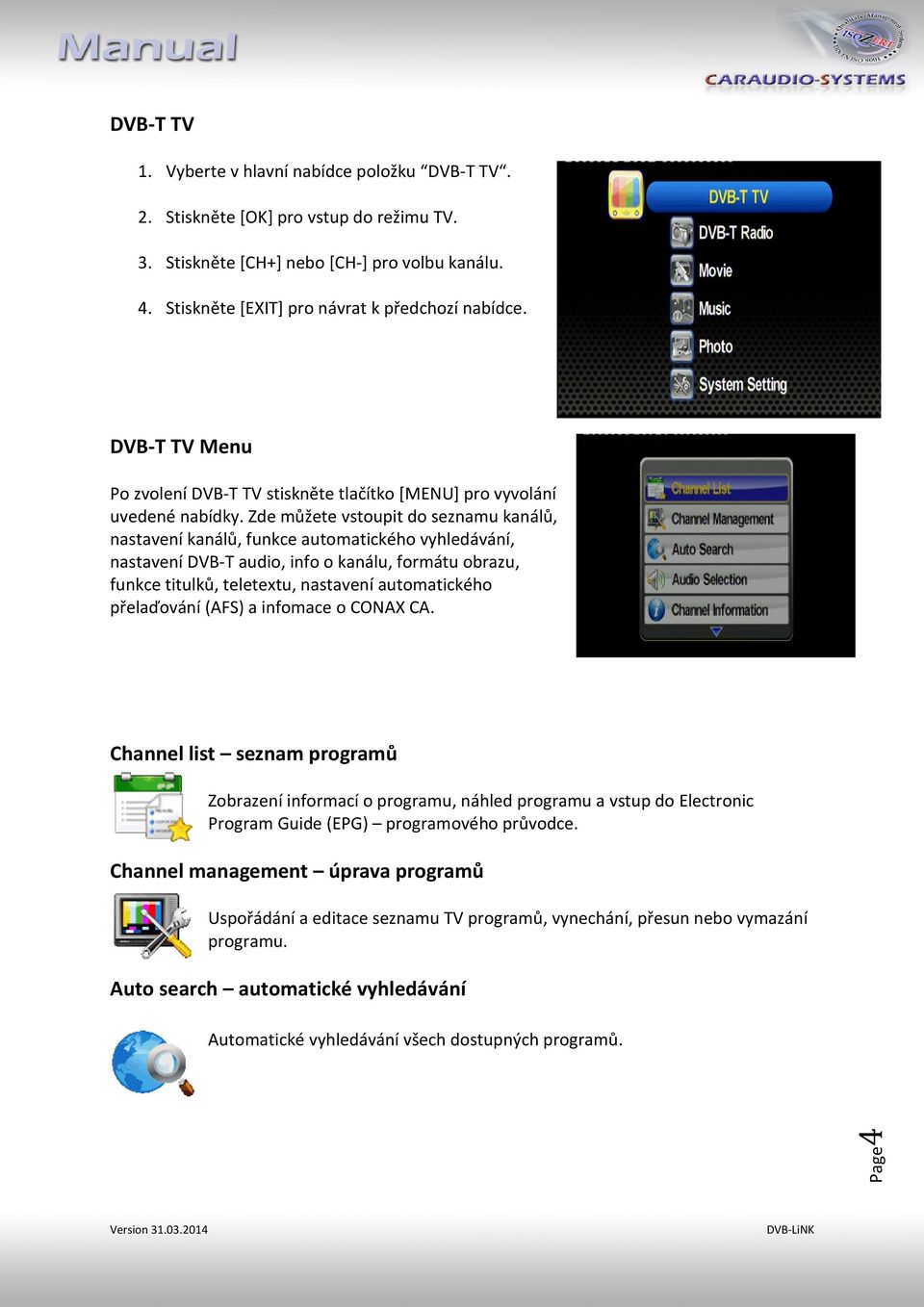

5 DVB-T TV 1. Vyberte v hlavní nabídce položku DVB-T TV. 2. Stiskněte [OK] pro vstup do režimu TV. 3. Stiskněte [CH+] nebo [CH-] pro volbu kanálu. 4. Stiskněte [EXIT] pro návrat k předchozí nabídce. DVB-T TV Menu Po zvolení DVB-T TV stiskněte tlačítko [MENU] pro vyvolání uvedené nabídky. Zde můžete vstoupit do seznamu kanálů, nastavení kanálů, funkce automatického vyhledávání, nastavení DVB-T audio, info o kanálu, formátu obrazu, funkce titulků, teletextu, nastavení automatického přelaďování (AFS) a infomace o CONAX CA. Channel list seznam programů Zobrazení informací o programu, náhled programu a vstup do Electronic Program Guide (EPG) programového průvodce. Channel management úprava programů Uspořádání a editace seznamu TV programů, vynechání, přesun nebo vymazání programu. Auto search automatické vyhledávání Automatické vyhledávání všech dostupných programů. Page4

6 Audio settings nastavení audio Výběr hlavního nebo druhého jazyka a nastavení jednotlivých audio kanálů aktuální služby. Channel information informace o programu Poskytuje informaci o aktuálním programu a síle signálu. Aspect ratio poměr stran Nastavení poměru stran zobrazení. Subtitle - titulky Aktivace a deaktivace zobrazení titulků. Teletext Vstup do nabídky teletextu. AFS settings* - nastavení AFS* Nastavení režimu AFS* CONAX CA Vstup do nabídky karty CONAX CA. V této nabídce můžete zkontrolovat stav předplatného, ověřit stav událostí, ověřit stav tokenu, změnit CA pin, stav splatnosti, zjistit Conax CA informace a obdržet CA zprávy. Page5

7 * AFS Automatické přepínání frekvencí je pokročilá funkce, která uživateli umožňuje sledovat program při pohybu mezi dvěma městy nebo oblastmi, kde je stejný program vysílán na odlišných frekvencích. Například kanál ABC ve městě A je vysílán na frekvenci 474MHz. Ve městě B je tento program ABC vysílán na frekvenci 490MHz. Po naskenování v každém regionu, při pohybu z města A do města B nebo naopak, může uživatel sledovat program ABC bez nutnosti využití funkce automatického vyhledávání pro možnost sledování nové frekvence ve městě B. Pokud je funkce AFS aktivována (nezáleží na tom, zda v manuálním nebo automatickém režimu), tuner rozpozná odpovídající názvy stanic. Každý program je uložen pouze na jedné pozici. Všechny nalezené frekvence jsou uloženy v uživateli neviditelné databázi ve stejném pořadí, v jakém byly nalezeny. Po přepnutí programu se na několik sekund objeví informační lišta. Vedle čísla programu, názvu programu a síly signálu je na liště také zobrazen počet dostupných alternativních frekvencí aktuálního programu (v tomto případě 4) a pořadí aktuální frekvence (v tomto případě 1). Při zobrazení této informace můžete pomocí tlačítek [VOL ] nebo [VOL ] ručně přepnout na předchozí nebo následující frekvenci. To samé můžete udělat kdykoliv pomocí tlačítek FR a FF. AFS režim má 3 pracovní režimy: 1. OFF: AFS funkce je vypnuta 2. Manual: uživatel může manuálně přepínat mezi dostupnými frekvencemi aktuálního programu a provádět nové vyhledávání ručně. 3. Auto: pokud je signál slabý po dobu přednastaveného času, tuner vyhledává mezi uloženými frekvencemi aktuálního programu z databáze. Pokud žádná frekvence neposkytuje dostatečný signál, tuner automaticky spustí nové vyhledávání. Poznámka: Údaje z databáze budou vymazány, pokud uvedete tuner do továrního nastavení. Page6

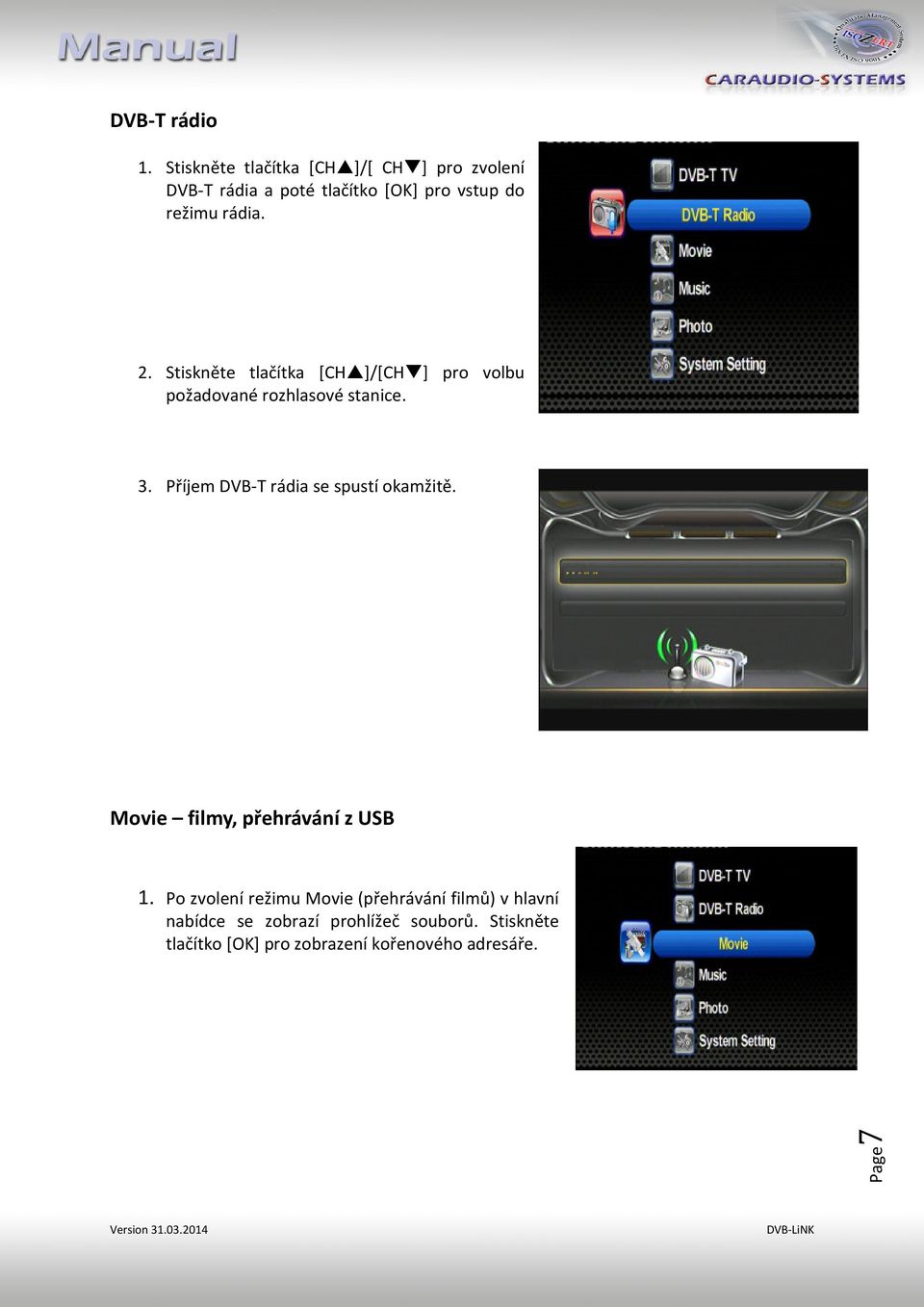

8 DVB-T rádio 1. Stiskněte tlačítka [CH ]/[ CH ] pro zvolení DVB-T rádia a poté tlačítko [OK] pro vstup do režimu rádia. 2. Stiskněte tlačítka [CH ]/[CH ] pro volbu požadované rozhlasové stanice. 3. Příjem DVB-T rádia se spustí okamžitě. Movie filmy, přehrávání z USB 1. Po zvolení režimu Movie (přehrávání filmů) v hlavní nabídce se zobrazí prohlížeč souborů. Stiskněte tlačítko [OK] pro zobrazení kořenového adresáře. Page7

9 2. Dostupné video soubory se zobrazí na displeji. Stiskem tlačítek [CH ] a [CH ] se pohybujete nahoru nebo dolů mezi jednotlivými soubory, stiskem tlačítka [OK] zvolíte požadovaný soubor. Přehrávání zvoleného video souboru se spustí okamžitě. Poznámka: Uživatel může zvolit v tomto režimu pouze video soubory. Systém nepodporuje audio nebo foto soubory v tomto režimu. 3. Stiskněte tlačítko [EXIT] pro návrat. Poznámka: 1. Stiskněte tlačítko FR / FF pro zvýšení nebo snížení rychlosti přehrávání. 2. Stiskněte tlačítko [PLAY/PAUSE] pro pauzu nebo pokračování přehrávání. 3. Stiskněte červené [ ] tlačítko pro vymazání označeného souboru nebo složky. Music přehrávání hudby z USB 1. Po zvolení režimu Music v hlavní nabídce se zobrazí prohlížeč souborů. Stiskněte tlačítko [OK] pro zobrazení kořenového adresáře. 2. Dostupné audio soubory se zobrazí na displeji. Stiskem tlačítek [CH ] a [CH ] se pohybujete nahoru nebo dolů mezi jednotlivými soubory, stiskem tlačítka [OK] zvolíte požadovaný soubor. Přehrávání zvoleného audio souboru se spustí okamžitě. Poznámka: Uživatel může zvolit v tomto režimu pouze audio soubory. Systém nepodporuje video nebo foto soubory v tomto režimu. 3. Stiskněte tlačítko [EXIT] pro návrat. Page8

10 Poznámka: 1. Stiskněte tlačítko FR / FF pro zvýšení nebo snížení rychlosti přehrávání. 2. Stiskněte tlačítko [PLAY/PAUSE] pro pauzu nebo pokračování přehrávání. 3. Stiskněte červené [ ] tlačítko pro vymazání označeného souboru nebo složky. Foto prohlížení fotografií z USB 1. Po zvolení režimu Foto v hlavní nabídce se zobrazí prohlížeč souborů. Stiskněte tlačítko [OK] pro zobrazení kořenového adresáře. 2. Dostupné obrázky a složky se zobrazí na displeji. Stiskem tlačítek [CH ]/[CH ]/[VOL ]/[VOL ] se pohybujete ve složce, výběr potvrdíte stiskem tlačítka [OK]. Poznámka: Uživatel může zvolit v tomto režimu pouze foto soubory. Systém nepodporuje audio nebo video soubory v tomto režimu. 3. Zobrazí se náhled obrázku. Stiskem tlačítek [CH ]/[CH ]/[VOL ]/[VOL ] vyberte obrázek a stiskněte tlačítko [OK] pro zobrazení obrázku v režimu celé obrazovky. 4. Stiskněte tlačítko [EXIT] pro návrat. Poznámka: Stiskněte tlačítko [PLAY/PAUSE] pro pauzu nebo pokračování slideshow. Page9

11 System settings - systémové nastavení Toto je nabídka systémového nastavení. Zde lze provést nastavení země/jazyka, obrazová nastavení, video výstup, HDMI, napájení antény, uvedení do továrního nastavení a upgrade software. Pomocí tlačítek [CH ] a [CH ] vyberte požadovanou položku a potvrďte výběr stiskem tlačítka OK. Country/language země/jazykové nastavení Nastavení jazyka OSD a regionální nastavení DVB-T Display setting nastavení displeje Nastavení jasu a barev Monitor-port setting nastavení video výstupu Nastavení formátu video výstupu HDMI setting Nastavení HDMI výstupu Antenna power output (+5V) napájení antény (+5V) Zapnutí nebo vypnutí napájení aktivní antény. Version upgrade upgrade software Upgrade software prostřednictvím USB* Page10

12 Reset default tovární nastavení Resetuje všechna nastavení do továrního nastavení. Zvolte "software upgrade" pro upgrade softwaru, zvolte software on the USBmedium a potvrďte tlačítkem [OK]. Proces aktualizace by neměl být přerušen, aby nedošlo k poškození zařízení. Po provedené aktualizaci resetujte tuner do továrního nastavení. Record function funkce nahrávání Poznámka: tuner podporuje nahrávání jak z DVB-T TV tak i z DVB-T Radio. 1. V režimu TV nebo Radio, stiskněte tlačítko [REC] pro zahájení nahrávání TV/Radio programu. Když jednotka zahájí nahrávání, v horním levém rohu se objeví ikona a ve spodním levé části menu časovače (zmizí během 10 sekund nečinnosti). Poznámka: a. Před zahájením nahrávání se ujistěte, že USB je připojeno k zařízení. b. Pro zajištění úspěšného nahrávání na zařízení s NTFS systémem, připojte USB k počítači s Windows OS a proveďte bezpečné odebrání hardwaru před použitím s tímto zařízením. 2. Nahrané TV programy lze přehrát v režimu Movie, rozhlasové programy lze přehrát v režimu Music. Důležité poznámky: I. Nahraný program bude uložen ve složce Recorded_Program. Typ souboru bude.tsv pro TV program a.tsa pro rozhlasový program. II. Soubor je pojmenován jako název stanice + datum nahrávky. III. Maximální velikost souboru FAT/FAT32 je 4 GB, pokud soubor přesáhne tuto velikost, bude nahrávaný soubor rozdělen na dvě části. IV. 1 GB uloženého souboru odpovídá nahrávce cca 45 minut TV programu. V. Uložené soubory podporují formát FAT/FAT32/NTFS. VI. Zpravidla lze použít všechny USB 2.0 flash disky pro nahrávání TV programů. Pokud se stane, že nemůžete na USB uložit program z DVB-T tuneru, doporučujeme naformátovat USB flash disk v PC předtím, než jej použijete v DVB-T tuneru. VII. UPOZORNĚNÍ! Needitujte *.PLT & RECORD.TMP soubory. Úprava nebo smazání těchto souborů způsobí chybu nahraného souboru. Page11

13 Řešení možných problémů Většina problémů má snadné řešení. Nejčastější problémy a jejich řešení jsou popsány v tabulce níže. Pokud problém přetrvává, obraťte se na prodejce nebo poprodejní servis. Problém Možná příčina Řešení Žádný obraz, žádný zvuk. V režimu DVB-T je počet TV programů menší, než jste čekali. V režimu DVB-T se u všech programů na displeji zobrazuje no signal nebo náhodná mozaika Napájecí konektor není řádně zasunut do jednotky. Jednotka není zapnutá. Jednotka je v režimu standby. Počet dostupných programů je daný lokalitou a jejím pokrytím. Počet dostupných programů se v různých oblastech liší. Kvalita příjmu některých programů je příliš nízká. Některé TV programy nejsou dostupné. Signál některých TV programů je příliš slabý. Antény nejsou správně zapojeny. V místě není pokrytí DVB-T signálem. Nesprávné nastavení země Zkontrolujte zapojení napájení. Stiskněte tlačítko [POWER]. Stiskněte tlačítko [POWER]. Spusťte automatické nebo ruční vyhledávání pro vyhledání v místě dostupných programů. Použijte aktivní namísto pasivních antén pro lepší kvalitu příjmu. Můžete sledovat pouze místní bezplatné TV programy. Jejich dostupnost se může lišit v závislosti na dané oblasti. Použijte aktivní namísto pasivních antén pro lepší kvalitu příjmu. Zkontrolujte zapojení antén. Ověřte pokrytí u poskytovatele služby. Zkontrolujte správnost nastavení Regional Setting a znovu spusťte automatické vyhledávání programů. Obraz je v pořádku, ale chybí zvuk Úroveň audio je příliš nízká Stiskněte tlačítko [VOL ] pro zvýšení hlasitosti Dálkové ovládání nefunguje Zvuk je ztlumen Vybitá baterie Dálkový ovladač nevidí na přijímač. Stiskněte tlačítko [MUTE] a vypněte funkci mute (ztlumení). Zkontrolujte baterie dálkového ovládání. Poznámka: nový dálkový ovladač je dodáván s plastovou izolací baterie, bránícím jejímu vybití. Před prvním použitím je nutno jej odstranit. Ujistěte se, že mezi dálkovým ovladačem a přijímačem není žádná mechanická překážka. Page12
