DS-450dvrGPS Displej s navigací a kamerou (černou skříňkou) ve zpětném zrcátku

Transkript

1 DS-450dvrGPS Displej s navigací a kamerou (černou skříňkou) ve zpětném zrcátku Uživatelská příručka Před prvním použitím výrobku si přečtěte tuto uživatelskou příručku a ponechte si ji pro případ potřeby Obsah Úvodní informace... 2 Hlavní nabídka... 2 Multimédiální přehrávač... 2 GPS navigace... 4 Zvukový výstup... 4 Bluetooth handsfree... 5 Kamera (černá skříňka)... 6 Vstupy AV-IN a kamera při couvání... 6 Nabídka nastavení... 6 Vzhled a ovládací prvky... 7 Schéma zapojení... 7 Technické parametry

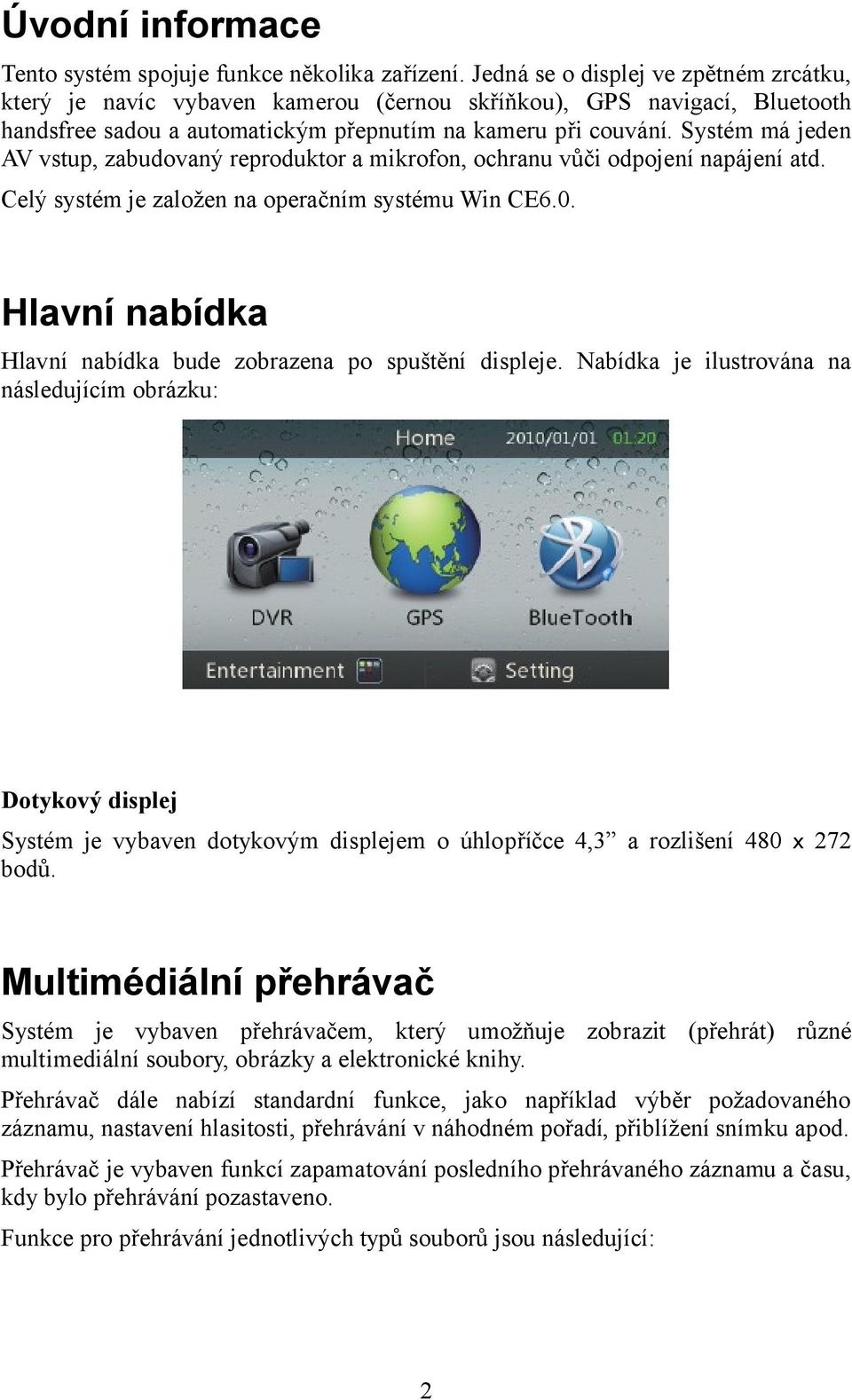

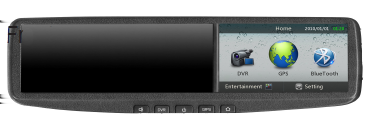

2 Úvodní informace Tento systém spojuje funkce několika zařízení. Jedná se o displej ve zpětném zrcátku, který je navíc vybaven kamerou (černou skříňkou), GPS navigací, Bluetooth handsfree sadou a automatickým přepnutím na kameru při couvání. Systém má jeden AV vstup, zabudovaný reproduktor a mikrofon, ochranu vůči odpojení napájení atd. Celý systém je založen na operačním systému Win CE6.0. Hlavní nabídka Hlavní nabídka bude zobrazena po spuštění displeje. Nabídka je ilustrována na následujícím obrázku: Dotykový displej Systém je vybaven dotykovým displejem o úhlopříčce 4,3 a rozlišení 480 x 272 bodů. Multimédiální přehrávač Systém je vybaven přehrávačem, který umožňuje zobrazit (přehrát) různé multimediální soubory, obrázky a elektronické knihy. Přehrávač dále nabízí standardní funkce, jako například výběr požadovaného záznamu, nastavení hlasitosti, přehrávání v náhodném pořadí, přiblížení snímku apod. Přehrávač je vybaven funkcí zapamatování posledního přehrávaného záznamu a času, kdy bylo přehrávání pozastaveno. Funkce pro přehrávání jednotlivých typů souborů jsou následující: 2

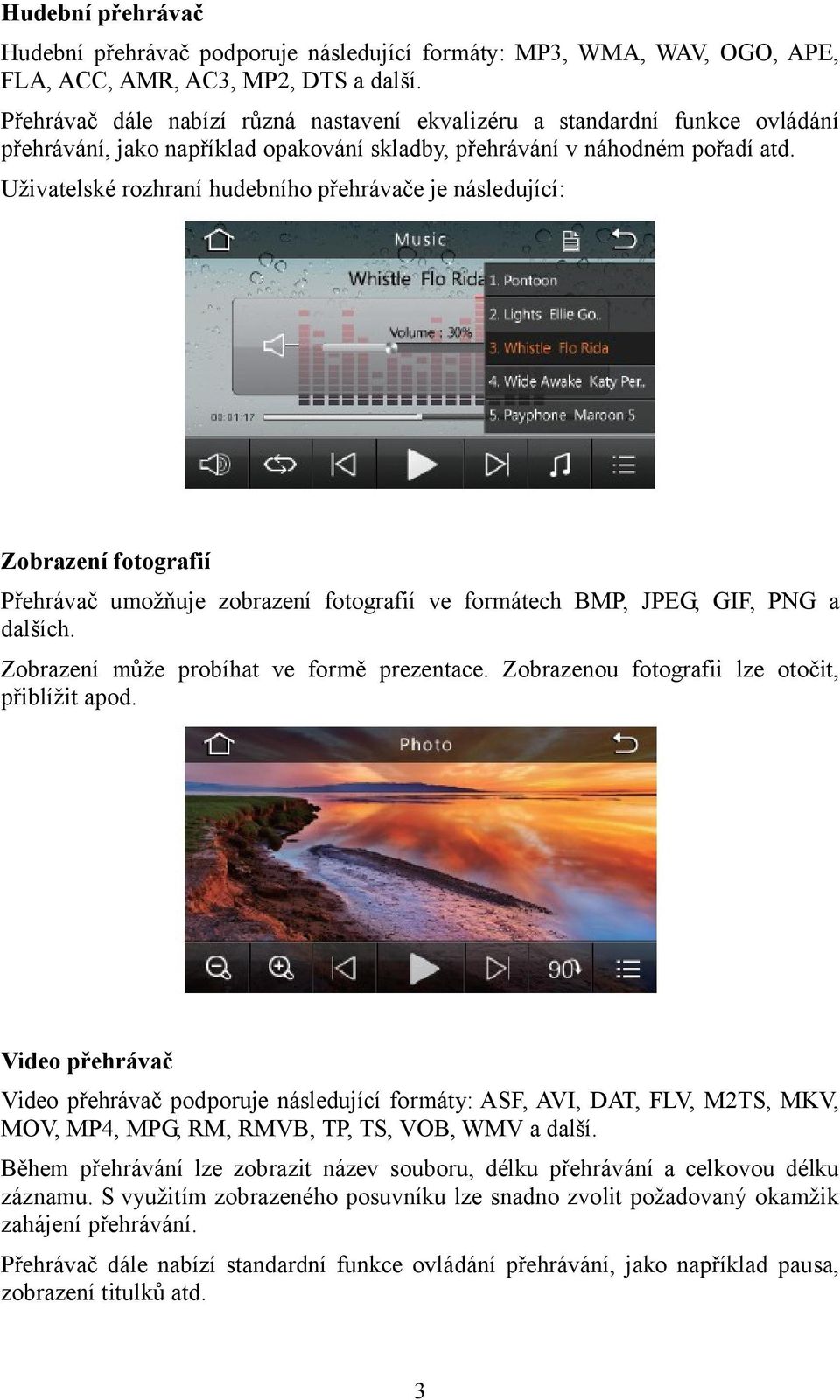

3 Hudební přehrávač Hudební přehrávač podporuje následující formáty: MP3, WMA, WAV, OGO, APE, FLA, ACC, AMR, AC3, MP2, DTS a další. Přehrávač dále nabízí různá nastavení ekvalizéru a standardní funkce ovládání přehrávání, jako například opakování skladby, přehrávání v náhodném pořadí atd. Uživatelské rozhraní hudebního přehrávače je následující: Zobrazení fotografií Přehrávač umožňuje zobrazení fotografií ve formátech BMP, JPEG, GIF, PNG a dalších. Zobrazení může probíhat ve formě prezentace. Zobrazenou fotografii lze otočit, přiblížit apod. Video přehrávač Video přehrávač podporuje následující formáty: ASF, AVI, DAT, FLV, M2TS, MKV, MOV, MP4, MPG, RM, RMVB, TP, TS, VOB, WMV a další. Během přehrávání lze zobrazit název souboru, délku přehrávání a celkovou délku záznamu. S využitím zobrazeného posuvníku lze snadno zvolit požadovaný okamžik zahájení přehrávání. Přehrávač dále nabízí standardní funkce ovládání přehrávání, jako například pausa, zobrazení titulků atd. 3

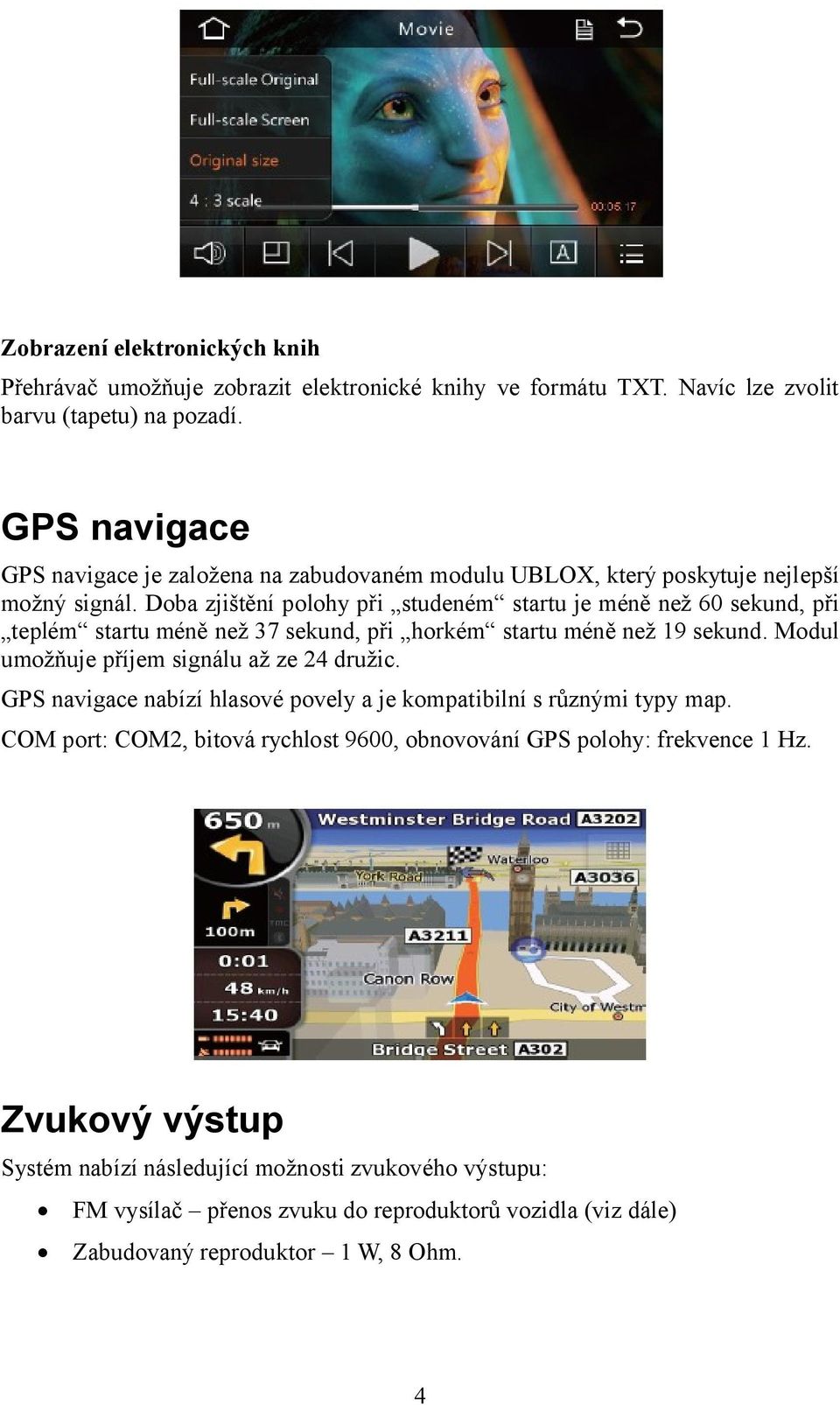

4 Zobrazení elektronických knih Přehrávač umožňuje zobrazit elektronické knihy ve formátu TXT. Navíc lze zvolit barvu (tapetu) na pozadí. GPS navigace GPS navigace je založena na zabudovaném modulu UBLOX, který poskytuje nejlepší možný signál. Doba zjištění polohy při studeném startu je méně než 60 sekund, při teplém startu méně než 37 sekund, při horkém startu méně než 19 sekund. Modul umožňuje příjem signálu až ze 24 družic. GPS navigace nabízí hlasové povely a je kompatibilní s různými typy map. COM port: COM2, bitová rychlost 9600, obnovování GPS polohy: frekvence 1 Hz. Zvukový výstup Systém nabízí následující možnosti zvukového výstupu: FM vysílač přenos zvuku do reproduktorů vozidla (viz dále) Zabudovaný reproduktor 1 W, 8 Ohm. 4

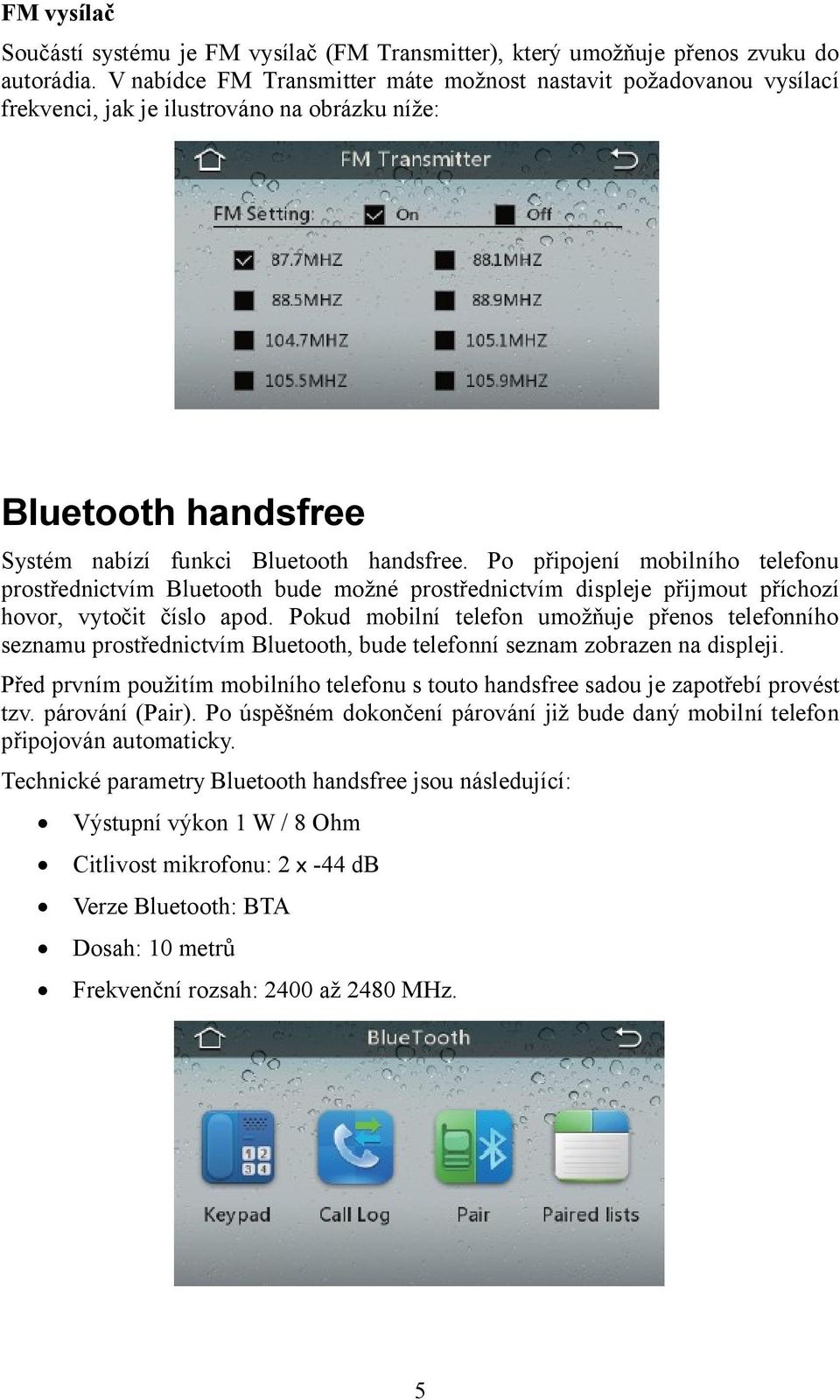

5 FM vysílač Součástí systému je FM vysílač (FM Transmitter), který umožňuje přenos zvuku do autorádia. V nabídce FM Transmitter máte možnost nastavit požadovanou vysílací frekvenci, jak je ilustrováno na obrázku níže: Bluetooth handsfree Systém nabízí funkci Bluetooth handsfree. Po připojení mobilního telefonu prostřednictvím Bluetooth bude možné prostřednictvím displeje přijmout příchozí hovor, vytočit číslo apod. Pokud mobilní telefon umožňuje přenos telefonního seznamu prostřednictvím Bluetooth, bude telefonní seznam zobrazen na displeji. Před prvním použitím mobilního telefonu s touto handsfree sadou je zapotřebí provést tzv. párování (Pair). Po úspěšném dokončení párování již bude daný mobilní telefon připojován automaticky. Technické parametry Bluetooth handsfree jsou následující: Výstupní výkon 1 W / 8 Ohm Citlivost mikrofonu: 2 x -44 db Verze Bluetooth: BTA Dosah: 10 metrů Frekvenční rozsah: 2400 až 2480 MHz. 5

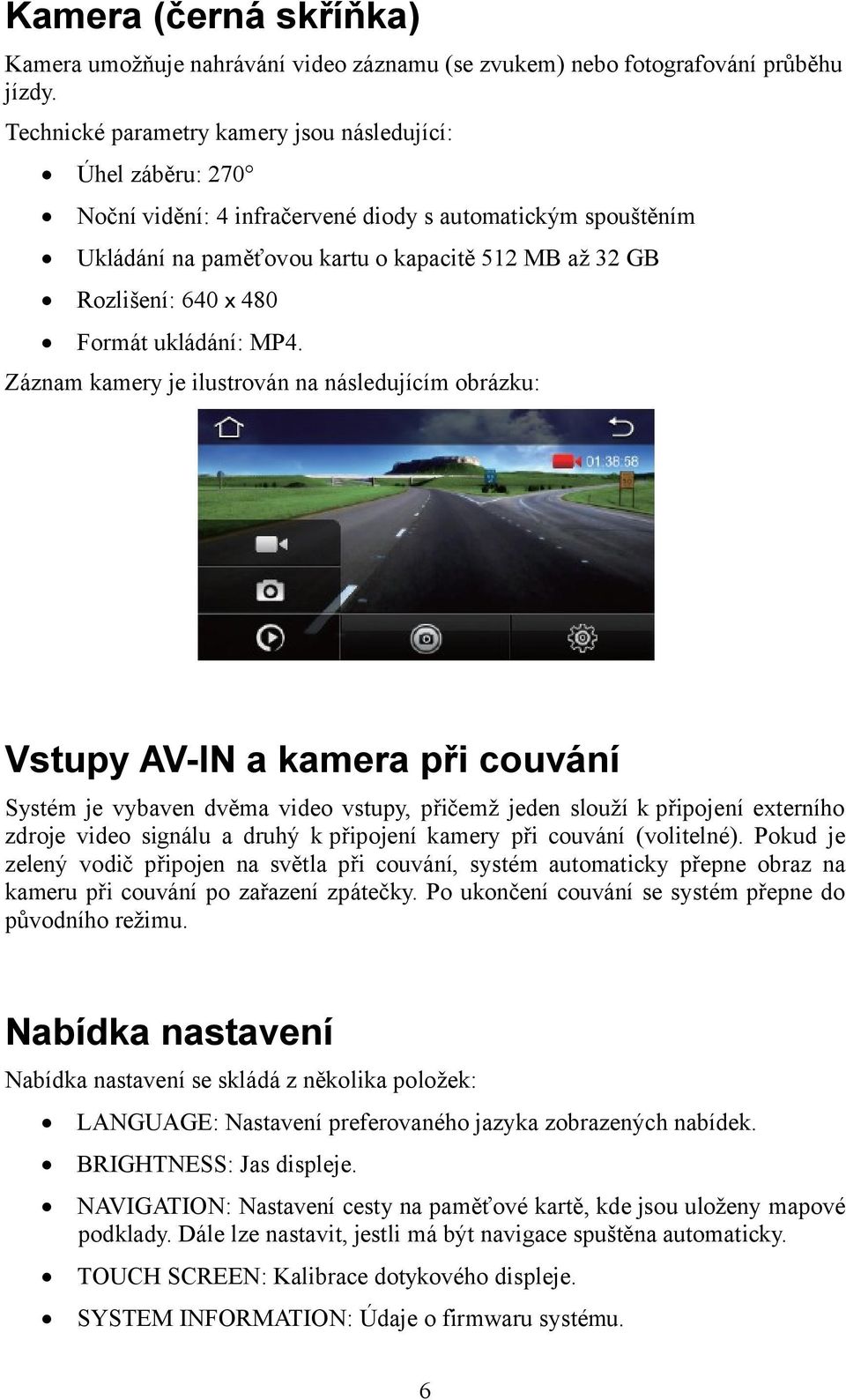

6 Kamera (černá skříňka) Kamera umožňuje nahrávání video záznamu (se zvukem) nebo fotografování průběhu jízdy. Technické parametry kamery jsou následující: Úhel záběru: 270 Noční vidění: 4 infračervené diody s automatickým spouštěním Ukládání na paměťovou kartu o kapacitě 512 MB až 32 GB Rozlišení: 640 x 480 Formát ukládání: MP4. Záznam kamery je ilustrován na následujícím obrázku: Vstupy AV-IN a kamera při couvání Systém je vybaven dvěma video vstupy, přičemž jeden slouží k připojení externího zdroje video signálu a druhý k připojení kamery při couvání (volitelné). Pokud je zelený vodič připojen na světla při couvání, systém automaticky přepne obraz na kameru při couvání po zařazení zpátečky. Po ukončení couvání se systém přepne do původního režimu. Nabídka nastavení Nabídka nastavení se skládá z několika položek: LANGUAGE: Nastavení preferovaného jazyka zobrazených nabídek. BRIGHTNESS: Jas displeje. NAVIGATION: Nastavení cesty na paměťové kartě, kde jsou uloženy mapové podklady. Dále lze nastavit, jestli má být navigace spuštěna automaticky. TOUCH SCREEN: Kalibrace dotykového displeje. SYSTEM INFORMATION: Údaje o firmwaru systému. 6

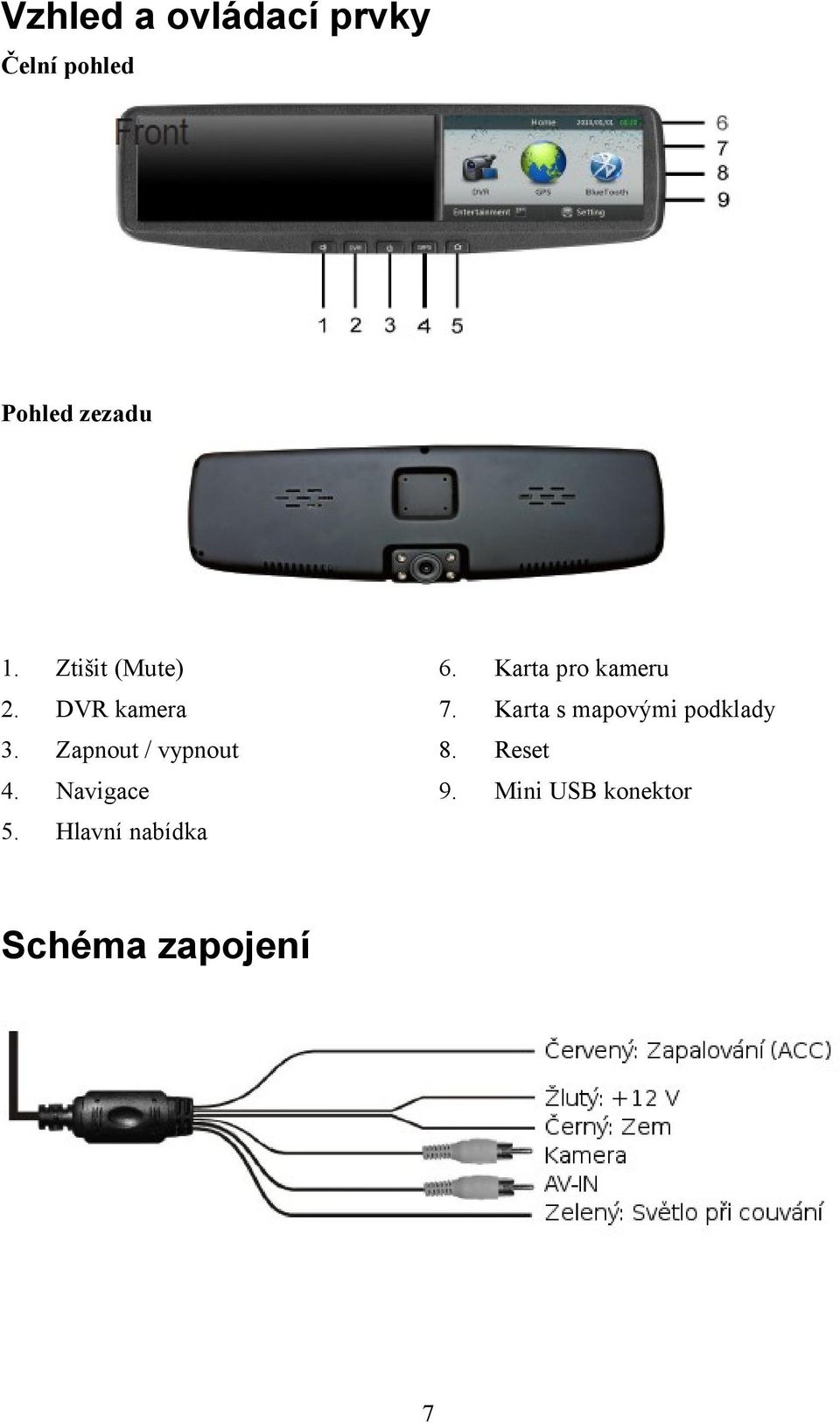

7 Vzhled a ovládací prvky Čelní pohled Pohled zezadu 1. Ztišit (Mute) 6. Karta pro kameru 2. DVR kamera 7. Karta s mapovými podklady 3. Zapnout / vypnout 8. Reset 4. Navigace 9. Mini USB konektor 5. Hlavní nabídka Schéma zapojení 7

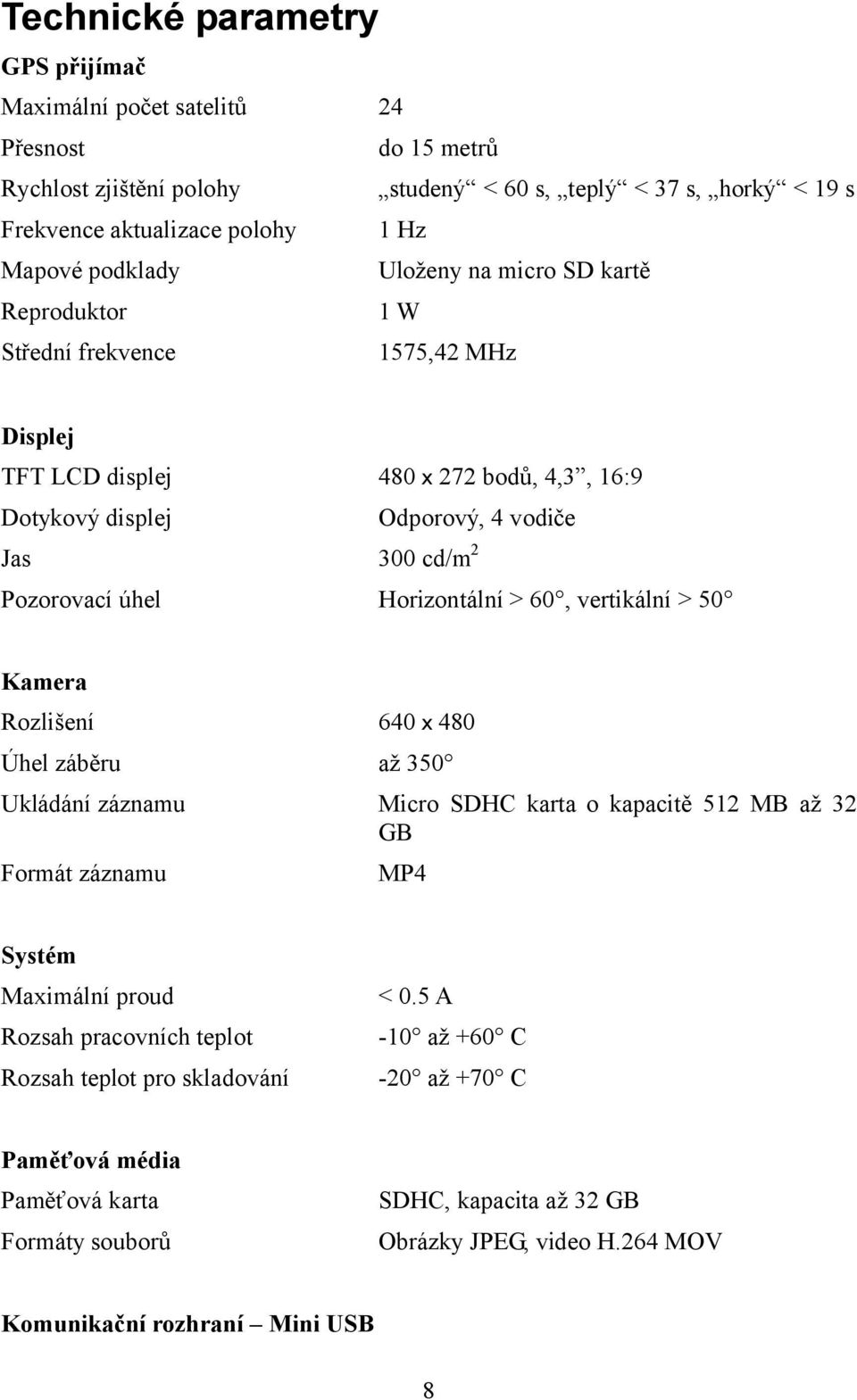

8 Technické parametry GPS přijímač Maximální počet satelitů 24 Přesnost do 15 metrů Rychlost zjištění polohy studený < 60 s, teplý < 37 s, horký < 19 s Frekvence aktualizace polohy 1 Hz Mapové podklady Uloženy na micro SD kartě Reproduktor 1 W Střední frekvence 1575,42 MHz Displej TFT LCD displej 480 x 272 bodů, 4,3, 16:9 Dotykový displej Odporový, 4 vodiče Jas 300 cd/m 2 Pozorovací úhel Horizontální > 60, vertikální > 50 Kamera Rozlišení 640 x 480 Úhel záběru až 350 Ukládání záznamu Micro SDHC karta o kapacitě 512 MB až 32 GB Formát záznamu MP4 Systém Maximální proud Rozsah pracovních teplot Rozsah teplot pro skladování < 0.5 A -10 až +60 C -20 až +70 C Paměťová média Paměťová karta Formáty souborů SDHC, kapacita až 32 GB Obrázky JPEG, video H.264 MOV Komunikační rozhraní Mini USB 8
