1080P FULL HD MULTIMEDIÁLNÍ PŘEHRÁVAČ

Transkript

1 1080P FULL HD MULTIMEDIÁLNÍ PŘEHRÁVAČ MEDIA BOX Uživatelský návod -0-

2 Obsah Úvod Kapitola I Specifikace Hlavní Funkce Parametry Instalace Kapitola II Ovládání dálkovým ovladačem...5 Kapitola III Uživatelský návod Úvodní obrazovka Přehrávání médií Film/Video Obrázky Hudba Prohlížeč souborů Nastavení Kapitola IV Řešení problémů

3 Úvod Tato příručka vám poskytne správný způsob používání a související důležitá upozornění. Přečtěte si pozorně tuto příručku, abyste rychle a správně pochopili, jak výrobek používat, ještě předtím než ho začnete používat. Výrobce ani prodejce není zodpovědný za poškození pevného disku a ztrátu informací způsobenou nesprávnou obsluhou, opravou zákazníkem a jinými abnormalitami a jinou nesprávnou manipulací. S cílem neustále zlepšovat funkčnost produktu si výrobce vyhrazuje právo vylepšit produkt popsán v návodu bez předchozího upozornění. Kapitola I Specifikace 1.1 Hlavní funkce Podporuje MPEG1 / 2/4 a H.264 dekódování. Nejvyšší rozlišení je FULL HD (1920 * 1080) Podporuje RM / RMVB a FLV dekódování. Nejvyšší rozliš ení pro RM / RMVB je 720P (1280 * 720) Podporuje HDMI, VGA, YPbPr a CVBS (AV) výstupy, které splňují požadavky pro různé aplikace Podporuje přehrávání většiny běžných video formátů, jako AVI/ MPG/ MPEG/ XVID/ VOB/ DAT/ MP4/ TS/ M2TS/ MKV /H.264/ RM/ RMVB/ MOV/ DIVX3/ DIVX4/ DIVX5/ DIVX6 atd -2-

4 Podporuje dekódování audio formátů jako PCM / DTS / AC3 / MP3 / RA / AMR Jednoduchá instalace. Zařízení lze použít jakmile je zapojené, připojené k obrazovce a vložené USB / SD. Není třeba nahrávat žádný další software. Dálkový ovladač a menu v mnoha jazycích, usnadní ovládání dětem i starším osobám. Podporuje připojení SD / SDHC / MMC karty, U-disku, USB pevného disku Podporuje SMI / ASS / SSA / SRT / SUB / PGS / SUB + IDX formáty titulků Podporuje zobrazování obrázků ve formátu JPG / BMP / PNG / GIF / TIFF. Podporuje také super high definition rozlišení do * pro JPG formát. Přehrávání hudby, podporuje přehrávání MP3 / WMA / WAV / OGG / AAC / FLAC / ALAC / APE formátů. 1.2 Parametry Napájení 5V/2 A, plus uvnitř konektoru Soubory FAT32, NTFS Video Výstupy Component YPbPr,VGA, HDMI 1.3 a CVBS(AV/RCA) Audio Výstup Analog stereo, digital audio HDMI1.3 Video Formát AVI/ MPG/ MPEG/ XVID/ VOB/ DAT/ MP4/ TS/ M2TS/ MKV/ H.264/ RM/ RMVB Audio Formát Podporuje dekódování PCM / DTS / AC3 / MP3 / RA / AMR, podporuje přehrávání - 3 -

5 formátů MP3 / WMA / OGG / APE Obrázky formát JPG / BMP / PNG / GIF / TIFF Titulky formát SMI / ASS / SSA / SRT / SUB / PGS / SUB + IDX Jazyk menu anglický, český, německý, španělský, francouzský, italský, portugalský, holandský, ruský, polský, turecký USB Port USB HOST 2.0 Paměťová karta podpora SD / SDHC / MMC karty Indikační dioda červená LED Pracovní prostředí Pracovní teplota: -10 ~ +45 o C; Vlhkost: < 90% Skladovací teplota: -20 ~ +70 o C; Vlhkost:< 95% 1.3 Instalace Krok I: Připojení TV / displeje 1. AV Video Výstup: Připojte 4-pólový jack video kabelu do multimediální jednotky AV slotu, na druhé straně kabelu připojte AV výstupy (žlutý, bílý, červený konektor) do AV vstupů TV / displeje. 2. YPrPb Komponentní Video Výstup: Použijte YPrPb výstup - kabeláž není součástí balení. 3. HDMI Video Výstup: Použijte HDMI výstup - kabeláž není součástí balení

6 AV výstup používá současně odděleně levý audio kanál (bílý), pravý audio kanál (červený) a video kanál (žlutý). Buďte pozorný při zapojování. Po připojení TV / displeje, zapojte napájecí kabel MEDIA BOXu a zapněte zařízení. Na TV obrazovce nastavte aby zobrazoval příslušný AV kanál. Na obrazovce se ukáže menu. Krok II: Připojení úložného zařízení 1. Přehrávač podporuje periferní USB zařízení, a takové vyměnitelná úložná zařízení jako USB disk, přenosný hard disk a podobná zařízení s USB konektorem mohou být připojeny. 2.Prehrávač disponuje multifunkčním slotem na karty, který podporuje SD, SDHC a MMC paměťové karty. Kapitola II Ovládání dálkovým ovladačem - 5 -

7 Ztišení: Zapnout/Vypnout Napájení: Zapnout/Vypnout (pohotovostní režim) TV-Mode Přepínání výstupu, HDMI, YPbPr, CVBS OSD OSD menu (zpět, kopírovat, vložit, vymazat) ROTATE Otočit obrázek ZOOM Přiblížení obrázku, videa, textu MENU Nastavení systému Nahoru Dolů Vlevo nebo Opustit tuto úroveň Vpravo nebo Vyšší na další úroveň ENTER OK, Potvrzení Přehrát / Pozastavit /EXIT Stop / Odejít 16:9/4:3 Změnit format zobrazení Audio/L/R Přepnout zvukové kanály Přesunout vzad Přesunout vpřed Předchozí stopa Další stopa VOL+/- Zvýšit / Snížit hlasitost FUNCT Přejít na zadanou minutu záznamu Sub-T Zobrazit / Skrýt titluky Movie/Music Zobrazí okno Seznam filmů, písní HOME Úvodní MENU -7-

8 Chapter III Uživatelský návod 3.1 Home Úvodní obrazovka Zapněte TV a zvolte správný AV video vstup na TV. Po připojení napájení do přehrávače jej tlačítkem zapněte a počkejte dokud se zobrazí Úvodní obrazovka. Na dálkovém ovladači stiskněte tlačítko pro přepnutí mezi různými zařízeními (CVBS / HDMI /..) Stiskněte "/" na DO pro výběr ikony Movie-Video, Photo-Obrázky, Music-Hudba, Explorer-Prohlížeč nebo Settings-Nastavení a stiskněte "ENTER" tlačítko pro potvrzení výběru

9 3.2 Přehrávání Médií Film/Video Zvolte "Movie" ikonu a stiskněte ENTER tlačítko na DO. Pokud má připojené zařízení více složek, tyto budou seřazeny do sloupců. Zvolte si požadovaný složku a stiskněte ENTER pro vstup. Pokud má připojené zařízení i podadresáře, při výběru postupujte podobně, stiskněte EXIT pro návrat na předchozí adresář

10 Potom jak si vyberete film, zobrazí se příslušné informace o souboru jako název souboru, velikost a podobně. Následně pokud potvrdíte tlačítkem ENTER film se začne přehrávat. Během přehrávání filmu můžete stisknout * Tlačítko pro ztišení hlasitosti, opětovným stisknutím vrátíte původní hodnotu hlasitosti; * VOL+/- tlačítka pro nastavení úrovně hlasitosti; * tlačítko pro pozastavení přehrávání, opětovným stiskem záznam znovu začne běžet; * / tlačítka pro zvolení přehrávání předchozího nebo následujícího záznamu; * / Tlačítka pro zrychlené přehrávání vpřed nebo vzad zrychleně až 32x; * 16:9/4:3 tlačítko pro změnu formátu zobrazení; * Sub-T tlačítko pro připojení / zobrazení titulků v různých

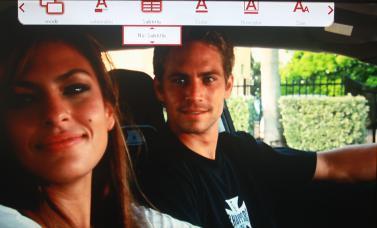

11 jazycích, tato funkce potřebuje příslušný soubor; * Audio tlačítko pro přehrávání více kanálů zvuku, tato funkce potřebuje příslušný soubor; * tlačítko pro zastavení přehrávání a návrat na začátek. * OSD tlačítko otevře menu ovládání přehrávání v horní části obrazovky, přičemž přehrávání běží dál Obrázky Zvolte ikonu "Picture" a potvrďte tlačítkem ENTER pro vstup. Po zvolení obrázku se zobrazí příslušné informace o souboru. Po potvrzení ENTER tlačítkem se spustí automatická prezentace obrázků v režimu na celou obrazovku. Během přehrávání obrázků můžete stisknout:

12 * tlačítko pro pozastavení přehrávání obrázků, opětovným stisknutím tlačítka se přehrávání znovu spustí; * / tlačítka pro zobrazení předchozího nebo dalšího obrázku; * "Zoom" tlačítko pro přiblížení / zvětšení obrázku; * "Rotate" tlačítko pro otočení obrazu; * tlačítko pro zastavení automatického přehrávání obrázků a vrácení na začátek Hudba Zvolte ikonu "Music" a potvrďte tlačítkem ENTER pro vstup. Po zvolení písně se zobrazí příslušné informace o souboru. Po potvrzení ENTER tlačítkem se spustí přehrávání souboru

13 prohlížeč souborů "File" zobrazí a přehrává všechny typy souborů podporovaných tímto přehrávačem, bez ohledu na to, zda jde o film, hudbu, nebo obrázky. Poznámka: "Movie", "Music" a "Picture" zobrazují jen daný typ souborů, zatím co "File" nerozeznává o jaký typ souborů jde a přehraje všechny typy souborů. Zvolte ikonu "File" a potvrďte tlačítkem ENTER pro vstup

14 Přehrávač zobrazí všechny nahrané podporované soubory. Vyberte si požadovanou nahrávku a stiskněte ENTER, soubor se začne přehrávat Nastavení Zvolte ikonu "Setting" a potvrďte tlačítkem ENTER pro vstup

15 Stiskněte / tlačítka pro výběr požadované položky "Language" - Jazyk, "Screen Saver" - Šetřič obrazovky, "Video Output Mode" - Video výstup mód, "Audio Output Mode" - Audio výstup mód, "Auto Play" - Automatické přehrávání, "AutoDetect HDMI" - Automatické rozpoznání HDMI, "Restore Default Setting" - Obnovit výrobní nastavení, "System Information" - Informace o systému a stiskněte "ENTER" pro potvrzení výběru. (1) Jazyky menu: anglický, český, německý, španělský, francouzský, italský, portugalský, holandský, ruský, polský, turecký. (2) Šetřič obrazovky: Nastavte čas po johož uplynutí se šetrič spustí. (1 minuta až 2 hodiny) (3) Video výstup mód: NTSC, PAL, 480i, 576i, 480P, 576P, 720P, 1080I a 1080P

16 (1) Jazyky menu: anglický, český, německý, španělský, francouzský, italský, portugalský, holandský, ruský, polský, turecký. (2) Šetrič obrazovky: Nastavte čas po kterém se spustí šetřič. (1 minuta až 2 hodiny) (3) Video výstup mód: NTSC, PAL, 480i, 576i, 480P, 576P, 720P, 1080I a 1080P. (4) Audio výstup mód: Zvolte Normal / Raw data. (5) Auto Play: Nastavte zda má přehrávač po zapnutí automaticky začít přehrávat film, hudbu, nebo obrázky. (6) Obnovit nastavení: - ano / ne - potvrďte (7) Informace o systému: Zobrazí verzi software a datum vydání Pro běžného uživatele doporučujeme výrobní nastavení, pouze pro zkušeného uživatele doporučujeme manuální nastavení parametrů. Kapitola IV Řešení problémů 1. Po zapojení a zapnutí přehrávače, není žádná odezva, jen černá obrazovka, nebo zvláštní zobrazení na TV. Zkontrolujte prosím, zda jsou příslušné audio a video kabely zapojeny správně; zkontrolujte zda je nastaven správný zdroj signálu v TV; zkontrolujte přes dálkový ovladač, zda je na přehrávači nastaven video výstup odpovídající zapojení. 2. Přehrávač nelze zapnout Zkontrolujte zda je napájení zapojeny správně a zda jsou konektory dotlačeny. Zkuste vytáhnout a znovu zapojit konektory

17 3. Není žádný zvuk Zkontrolujte zda jsou správně a dobře zapojeny konektory audio kabelů. 4. Dálkový ovladač nefunguje. Zkuste použít DO na kratší vzdálenost k přehrávači a zkontrolujte zda má DO přímý výhled na IR příjmač jednotky přehrávače. Zkontrolujte baterie v DO, zda jsou vloženy správně, zkontrolujte polaritu, zkontrolujte zda ještě mají dostatečnou kapacitu. 5. Přehrávač neumí načíst přenosný hard disk Zkontrolujte zda je HDD správně připojen; zkontrolujte napájení HDD, případně zda svítí indikační dioda napájení; připojte HDD k počítači a tak zjistěte zda HDD funguje správně, nebo je chyba v něm; v případě že používáte HDD s vysokou kapacitou, doporučujeme aby si uživatel zakoupil držák HDD is napájením, kdy standardní napájení po USB nemusí stačit. 6. Přehrávač neumí načíst SD kartu nebo USB Odpojte a zapojte USB / SD nosič znovu nebo odpojte a zapojte napájení tohoto přehrávače; zkontrolujte zda USB / SD nosič není poškozen. Poznámka č.1: S neustálým zlepšováním a aktualizací systému, se aktuální design a funkce zařízení mohou lišit od toho, co bylo vysvětleno v tomto návodu a není to důvod k reklamaci. Poznámka č.2: Fotografie v tomto návodu jsou pouze orientační, pokud jsou ve skutečnosti odlišné, není to závada produktu
