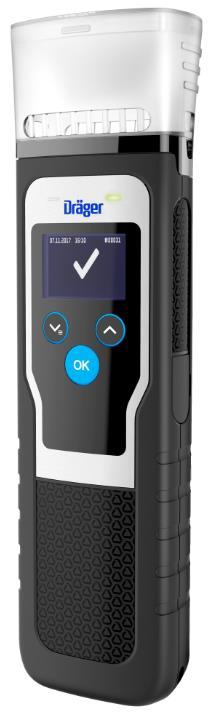

1 Alkohol ANO nebo NE? Dräger Alcotest 5000 Maximální kontrola v minimálním čase

2 3. Koncepce produktu (1/3) Dräger Alcotest 5000 je bezkontaktní zařízení pro rychlé testování pro policejní, komerční a průmyslové použití založené na výkonné technologii senzorů Dräger, která měří přítomnost alkoholu ve vydechovaném vzduchu během několika sekund. Testované osoby mohou vydechnout s krátkou vzdáleností do trychtýřového náustku, který je speciálně navržen tak, aby nedocházelo k zpětnému proudění vydechovaného vzduchu. To umožňuje vysoký standard hygieny a vysoký stupeň účinnosti, kde je potřeba ve velmi krátkém čase testovat větší počet testovaných osob.

3 3. Koncepce produktu (2/3) Dräger Alcotest 5000 je určen k měření přítomnosti alkoholu ve vydechovaném vzduchu během několika sekund. Po zapnutí přístroje se zobrazí prázdný panel postupu. Během foukání do přístroje se lišta vyplňuje zleva doprava. Vzorek se odebere automaticky a po několika sekundách se zobrazí výsledek: Alkohol NO nebo YES! V případě bez alkoholu se po 2 sekundách může provést další test. Ve většině případů (bez alkoholu v dechu) funguje Alcotest 5000 zcela automaticky.

4 3. Koncepce produktu (3/3) Alkohol ANO nebo NE? Dräger Alcotest 5000 Maximální kontrola v minimálním čase Alkohol zobrazí se křížek a červená LED kontrolka Až 12 osob může být testováno během 1 minuty. Jako výchozí nastavení se v případě "bez alkoholu" přesune na další test po 2 sekundách. Výsledek "alkohol" zůstává na displeji dokud není stisknuto tlačítko OK. Chování výsledků lze změnit v nastavení zařízení. Bez Alkoholu zobrazí se zaškrtnutí a zelená LED.

5 4. Popis produktu (1/2) Trychtýřový náustek Výstup vzduchu Červená a zelená LED Displej Menu tlačítko Přední fólie OK tlačítko Reflexní fólie

6 4. Popis produktu (2/2) Trychtýřový náustek Výstup vzduchu Reflexní fólie USB pro servis (Není pro nabíjení baterií) Typový štítek Reproduktor není resetovací tlačítko! ¼ Kontakt Kryt baterií Otvor pro poutko

7 Dräger Alcotest Nový koncept měření Průtok vzduchu s novou konstrukcí trychtýře Model A5000 nabízí návrh, který zabraňuje zpětnému proudění vyfukovaného vzduchu! Vzduch proudí z otvoru. Průtok vzduchu s tradičním uspořádáním trychtýře Vyfukovaný vzduch se vrací z trychtýře a proudí do tváře testovaných osob: pusa, nos,oči

8 6. Vzdálenost při foukání Při normálním použití detektoru (např. A5820) je vzduch v náustku výdechovým vzduchem 100%. Zařízení A5000 je bezdotykové zařízení, což znamená, že zařízení nesmí být v kontaktu. Během foukání se do trychtýře přivádí boční proud vzduchu. Se zvyšující se vzdáleností do náustku se zvyšuje podíl bočního vzduchu, což snižuje množství alkoholu ve vydechovaném vzduchu. Z tohoto důvodu doporučujeme vzdálenost při foukání 2-3 cm (1 palec). To vede k nejlepší výchozí pozici pro bezkontaktní test.

9 8. Obsah balení Každý A5000 obsahuje následující součásti: 1x A5000 s připojenými černými reflexními fóliemi 3x náustek A5000 1x poutko na ruku 1x návod k obsluze

10 10. Teplotní rozsah Alcotesty Dräger (např. A5820) mají rozsah provozních teplot od -5 C do + 50 C. Při teplotě nižší než -5 C dochází k poklesu přesnosti měření. Alcotest 5000 nezaměřuje koncentraci alkoholu. Vyhodnocuje, zda je alkohol ve vydechovaném vzduchu přítomen nebo ne. Z tohoto důvodu je rozsah provozní teploty přístroje Alcotest 5000 mezi -15 C a + 50 C.

11 11. Baterie zdroj napájení Alcotest 5000 je založen na Alcotest 5820, který má lithiovou baterii CR123. Existují zákazníci, kteří testují cca osob denně. Naše baterie CR123 by vydržela cca 1,5 dne, což by bylo z našeho pohledu nepřijatelné. Z tohoto důvodu byl model A5000 vybaven standardními bateriemi vel. AA. Kapacita těchto 3 baterií AA až pro testů. Nabíjecí AA baterie mohou být samozřejmě použity, ale musí být nabité externě. V Alcotestu 5000 nelze baterie nabíjet!

12 20. Příslušenství (1/4) Alcotest příslušenství: Náustky - Alcotest 5000 (balení 10 kusů) Sada reflexních fólií (žlutá) Sada reflexních fólií (oranžová)

13 20. Příslušenství (2/4) Nicméně připojení ¼ "na zadní straně zařízení nabízí možnosti dalšího příslušenství. Zde jsou některé první příklady Ochranné pouzdro pro A5000 ( pouzdro na obrázku je pro A5820) Selfie tyč pro testy řidičů nákladních automobilů

14 20. Příslušenství (3/4) Upevněte svorku, např. u brány Vytahovací řetězec

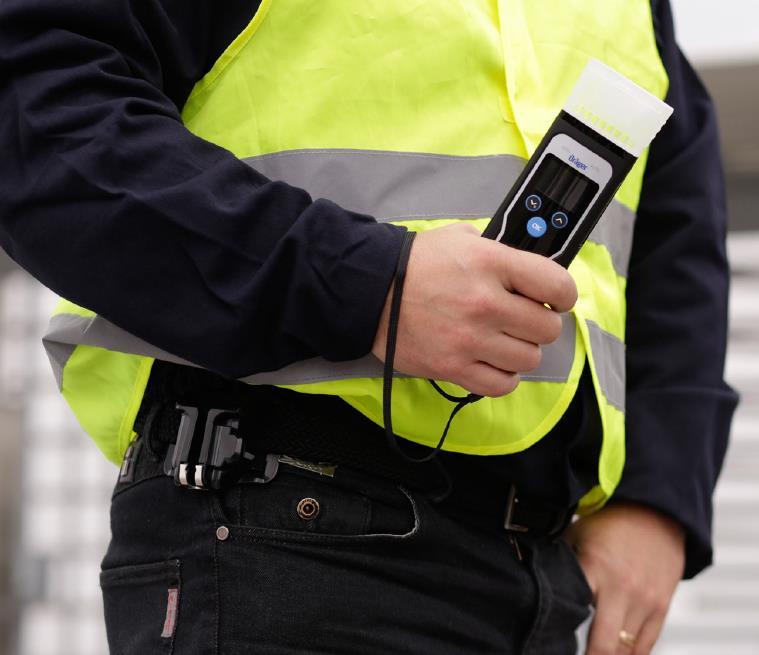

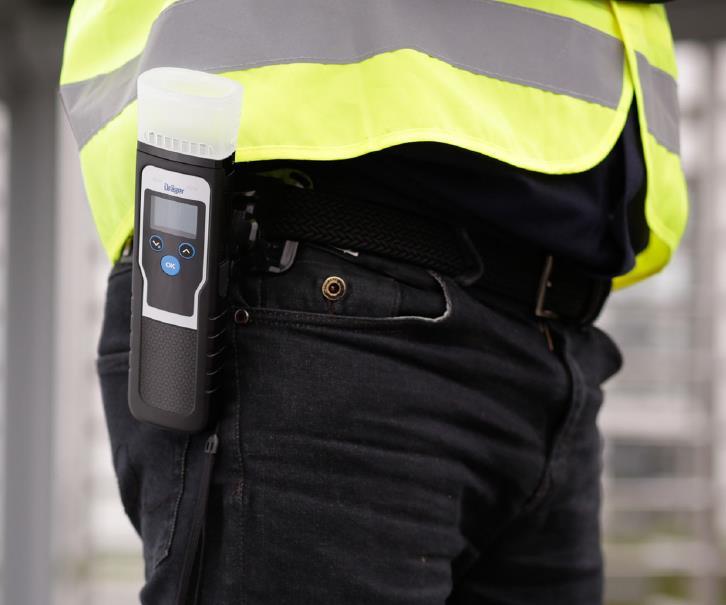

15 20. Příslušenství (4/4) 5. Držák na pásek je známý pro fotoaparáty

16 21. Měli byste vědět 1 Připraveno k použití během několika vteřin 2 Testuje až 12 osob za minutu 3 Hygienický náustek bez zpětného toku 4 Více než testů s jednou kapacitou baterie 5 Servisní interval 24 měsíců bez omezení testu 6 První servisní interval je měsíců 7 Náustky - příslušenství 10 ks v balení 8 Dostupné soupravy reflexních fólií (žlutá a oranžová) 9 ¼ "na zadní straně

17 22. Myšlenka: Implementace jako přístup k bráně Již přišla myšlenka implementovat Alcotest 5000 do brány. Do trychtýře dojde k fouknutí a podle výsledku Alcotest 5000 společně s připojeným systémem otevře bránu - nebo ji nechá uzavřenou. Tato myšlenka je poznamenána a bude projednána nejdříve v Q2-2018! Právě teď se zaměřujeme na spuštění a úspěšný start prodeje.
