1 TES GPS Osobní lokátor (dále GPS OL) Základní popis Vždy a všude najdete členy své rodiny GPS OL využívá nejmodernější GPS a GSM technologie Lze zjistit okamžitou pozici nebo použít stálé sledování Pozici na mapě lze zobrazit zdarma nebo jako placenou službu poskytující maximální komfort za velmi přijatelnou cenu SOS tlačítko - zašle okamžitou pozici na přednastavené číslo a zároveň začne na stejné číslo volat. S přiloženými sluchátka je pak možná obousměrná komunikace. Rovněž tak lze přijmout příchozí hovor Pomocí tlačítek B a C lze volat na další dvě telefonní čísla Speciální kožená pouzdra Přesnou pozici svého blízkého můžete sledovat na Internetu nebo mobilním telefonu Chráněná zóna - při opuštění této zóny dojde k okamžitému upozornění, že došlo k jejímu překročení K použití speciální obojky Přesnou pozici svého zvířecího miláčka můžete sledovat na Internetu nebo mobilním telefonu a pak si pro něj rovnou zajedete Vždy a všude najdete svůj majetek Při krádeži nebo neoprávněném použití jste o tom okamžitě informování SMS Zařízení je přenosné a lze jej tedy použít nejen k ochraně motorky či kola, ale rovněž tak auta (např. v době nákupu, obchodního jednání apod.) Technické parametry

2 Podporované sítě: 850/900/1800/1900MHz GPS chipset: Nejmodernější SIRF STAR III Přesnost lokalizace: 10 m Počet kanálů: 20 Horký start: 1 vteřina Teplý start: 38 vteřin Studený start: 42 vteřin Konektor pro nabíjení: DC 5V (USB port) Kapacita baterie: mah Rozměry: 76 x 45 x 24 mm Popis hardwaru Červená LED Stav Nesvítí Blikání 0.1 s Stálý svití Svítí 1 s a nesvítí 2 s Význam Vybitá baterie nebo bylo ukončeno nabíjení Slabá baterie Nabíjení Pracovní stav (v činnosti) Modrá LED Stav Stálý svití Blikání 0.1 s Svítí 1s a nesvítí 2,9s Svítí 1s a nesvítí 2s Význam Bylo stlačeno tlačítko Inicializace GPS pracuje dobře Žádný GPS signál Zelená LED Stav Stálý svit Blikání 0.1 s Svítí 1s a nesvítí 2,9s Svítí 1s a nesvítí 2s Význam Příchozí hovor Inicializace GSM pracuje dobře Žádný GSM signál Popis zařízení

3 Popis funkce tlačítek Tlačítko Zapnout/Vypnout SOS tlačítko Tlačítko B Tlačítko C Význam Zapne/Vypne zařízení Tomuto tlačítku lze přiřadit telefonní číslo. Po stisknutí tlačítka, dojde k okamžitému odeslání pozice přes SMS a poté zavolá na přednastavené tel. číslo. Lze přiřadit tel. číslo. Po stisknutí tohoto tlačítka započne volání na přednastavené číslo. Lze přiřadit tel. číslo. Po stisknutí tohoto tlačítka započne volání na přednastavené číslo.

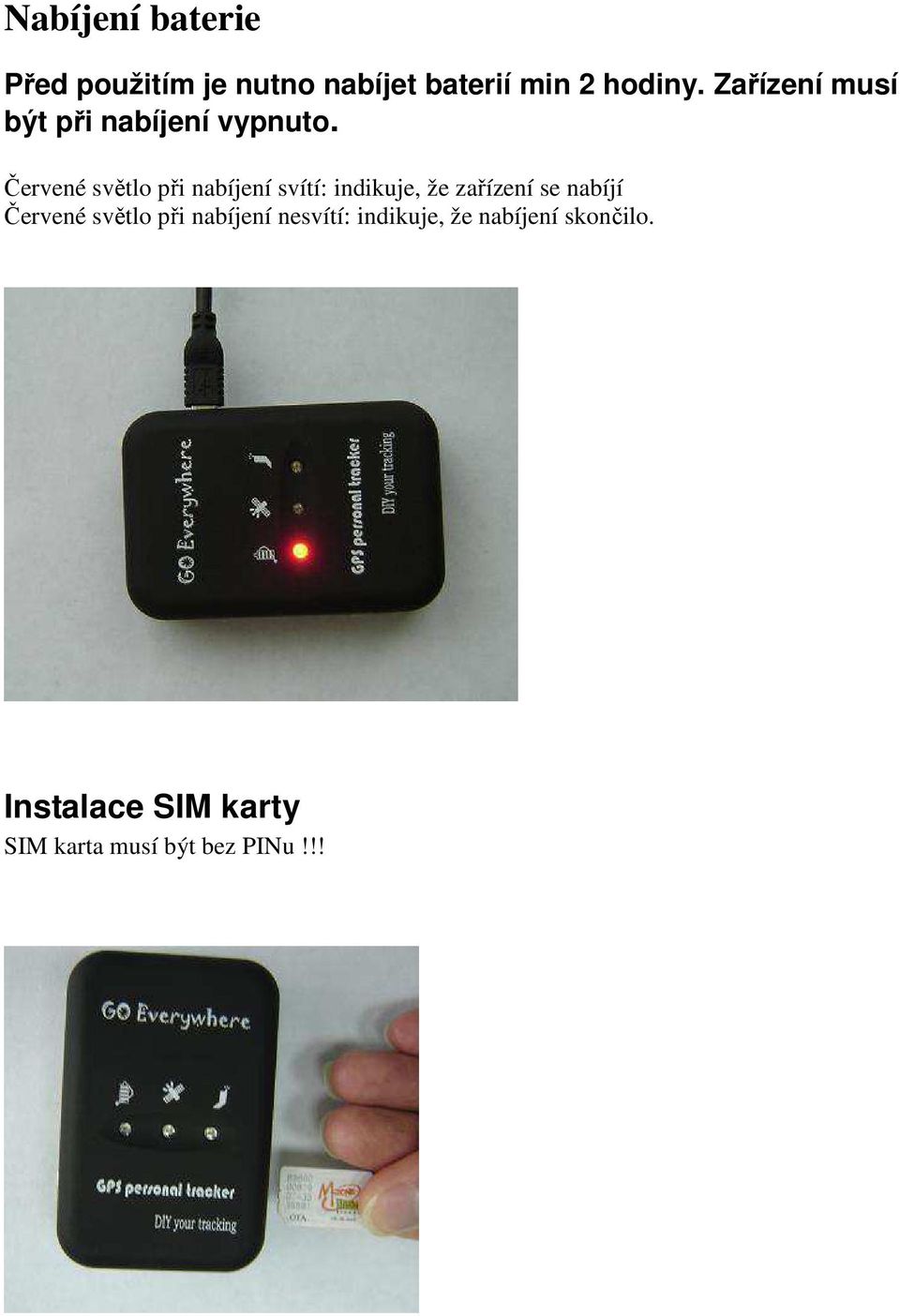

4 Nabíjení baterie Před použitím je nutno nabíjet baterií min 2 hodiny. Zařízení musí být při nabíjení vypnuto. Červené světlo při nabíjení svítí: indikuje, že zařízení se nabíjí Červené světlo při nabíjení nesvítí: indikuje, že nabíjení skončilo. Instalace SIM karty SIM karta musí být bez PINu!!!

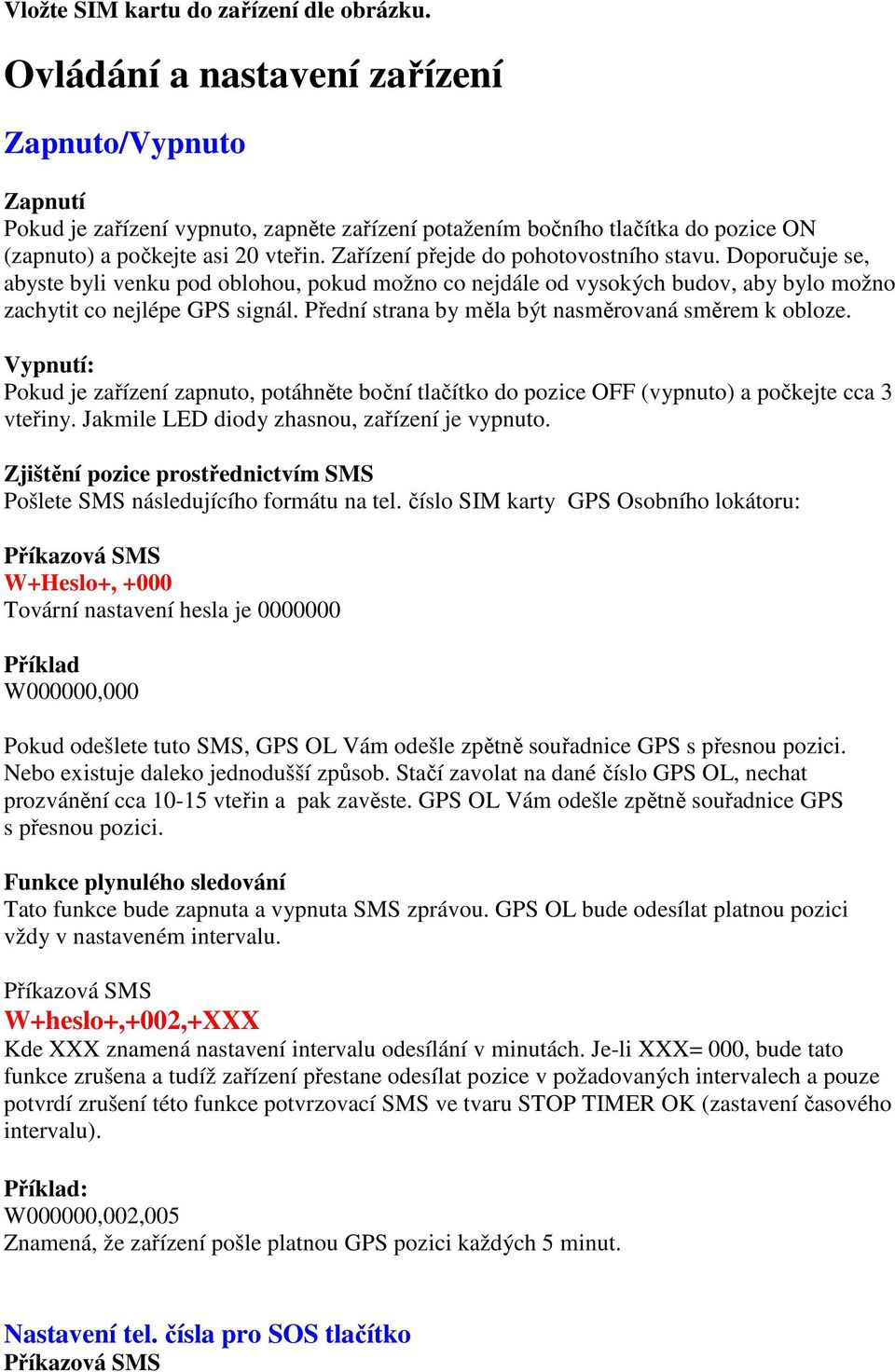

5 Vložte SIM kartu do zařízení dle obrázku. Ovládání a nastavení zařízení Zapnuto/Vypnuto Zapnutí Pokud je zařízení vypnuto, zapněte zařízení potažením bočního tlačítka do pozice ON (zapnuto) a počkejte asi 20 vteřin. Zařízení přejde do pohotovostního stavu. Doporučuje se, abyste byli venku pod oblohou, pokud možno co nejdále od vysokých budov, aby bylo možno zachytit co nejlépe GPS signál. Přední strana by měla být nasměrovaná směrem k obloze. Vypnutí: Pokud je zařízení zapnuto, potáhněte boční tlačítko do pozice OFF (vypnuto) a počkejte cca 3 vteřiny. Jakmile LED diody zhasnou, zařízení je vypnuto. Zjištění pozice prostřednictvím SMS Pošlete SMS následujícího formátu na tel. číslo SIM karty GPS Osobního lokátoru: Příkazová SMS W+Heslo+, +000 Tovární nastavení hesla je Příklad W000000,000 Pokud odešlete tuto SMS, GPS OL Vám odešle zpětně souřadnice GPS s přesnou pozici. Nebo existuje daleko jednodušší způsob. Stačí zavolat na dané číslo GPS OL, nechat prozvánění cca vteřin a pak zavěste. GPS OL Vám odešle zpětně souřadnice GPS s přesnou pozici. Funkce plynulého sledování Tato funkce bude zapnuta a vypnuta SMS zprávou. GPS OL bude odesílat platnou pozici vždy v nastaveném intervalu. Příkazová SMS W+heslo+,+002,+XXX Kde XXX znamená nastavení intervalu odesílání v minutách. Je-li XXX= 000, bude tato funkce zrušena a tudíž zařízení přestane odesílat pozice v požadovaných intervalech a pouze potvrdí zrušení této funkce potvrzovací SMS ve tvaru STOP TIMER OK (zastavení časového intervalu). Příklad: W000000,002,005 Znamená, že zařízení pošle platnou GPS pozici každých 5 minut. Nastavení tel. čísla pro SOS tlačítko Příkazová SMS

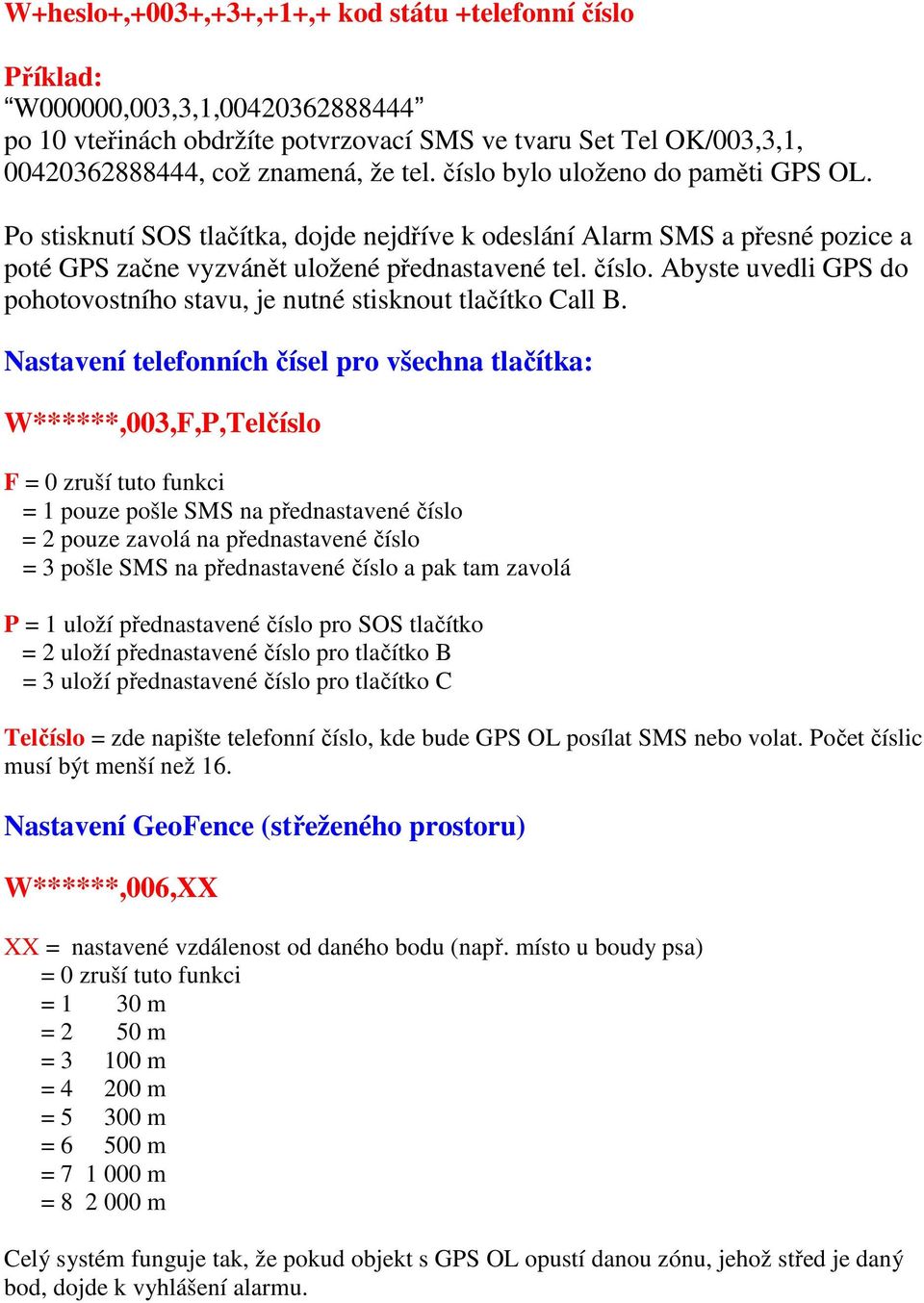

6 W+heslo+,+003+,+3+,+1+,+ kod státu +telefonní číslo Příklad: W000000,003,3,1, po 10 vteřinách obdržíte potvrzovací SMS ve tvaru Set Tel OK/003,3,1, , což znamená, že tel. číslo bylo uloženo do paměti GPS OL. Po stisknutí SOS tlačítka, dojde nejdříve k odeslání Alarm SMS a přesné pozice a poté GPS začne vyzvánět uložené přednastavené tel. číslo. Abyste uvedli GPS do pohotovostního stavu, je nutné stisknout tlačítko Call B. Nastavení telefonních čísel pro všechna tlačítka: W******,003,F,P,Telčíslo F = 0 zruší tuto funkci = 1 pouze pošle SMS na přednastavené číslo = 2 pouze zavolá na přednastavené číslo = 3 pošle SMS na přednastavené číslo a pak tam zavolá P = 1 uloží přednastavené číslo pro SOS tlačítko = 2 uloží přednastavené číslo pro tlačítko B = 3 uloží přednastavené číslo pro tlačítko C Telčíslo = zde napište telefonní číslo, kde bude GPS OL posílat SMS nebo volat. Počet číslic musí být menší než 16. Nastavení GeoFence (střeženého prostoru) W******,006,XX XX = nastavené vzdálenost od daného bodu (např. místo u boudy psa) = 0 zruší tuto funkci = 1 30 m = 2 50 m = m = m = m = m = m = m Celý systém funguje tak, že pokud objekt s GPS OL opustí danou zónu, jehož střed je daný bod, dojde k vyhlášení alarmu.

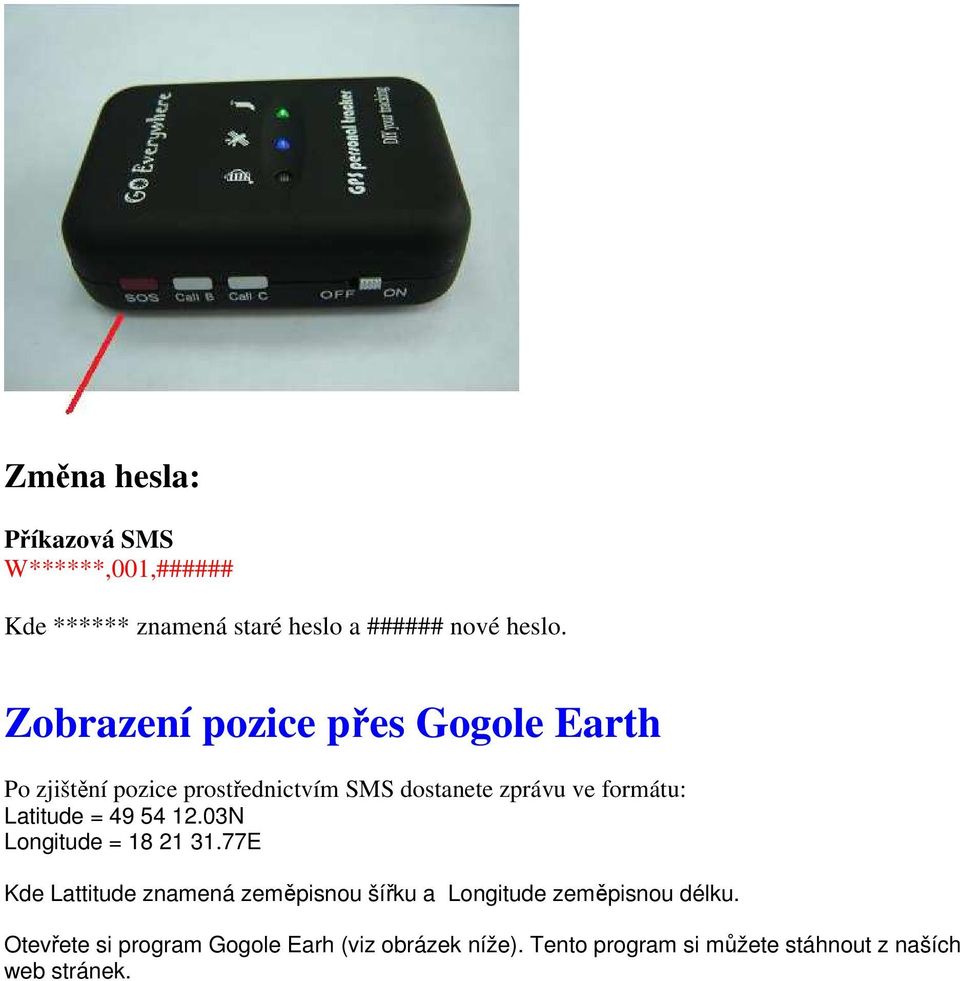

7 Změna hesla: Příkazová SMS W******,001,###### Kde ****** znamená staré heslo a ###### nové heslo. Zobrazení pozice přes Gogole Earth Po zjištění pozice prostřednictvím SMS dostanete zprávu ve formátu: Latitude = N Longitude = E Kde Lattitude znamená zeměpisnou šířku a Longitude zeměpisnou délku. Otevřete si program Gogole Earh (viz obrázek níže). Tento program si můžete stáhnout z naších web stránek.

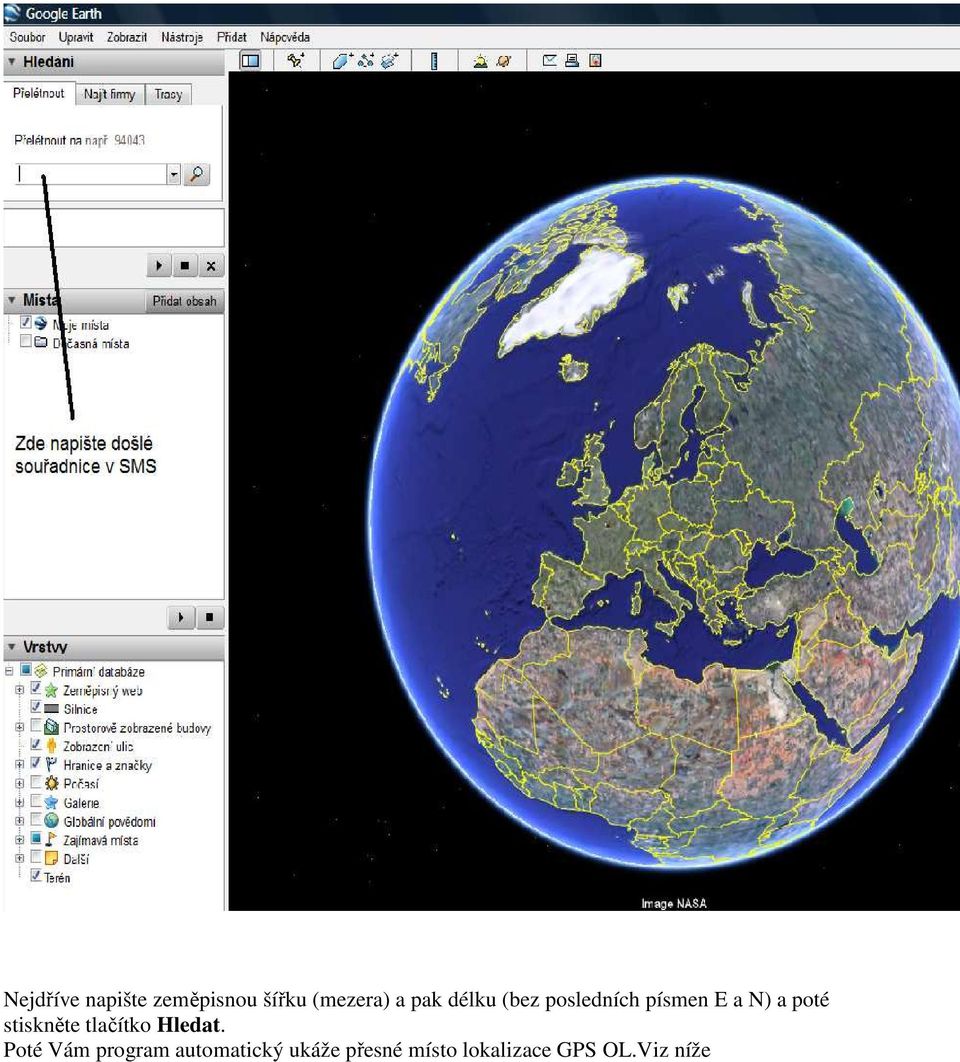

8 Nejdříve napište zeměpisnou šířku (mezera) a pak délku (bez posledních písmen E a N) a poté stiskněte tlačítko Hledat. Poté Vám program automatický ukáže přesné místo lokalizace GPS OL.Viz níže

9 Zobrazení pozice prostřednictvím programu TES Locatoru Zde se automaticky zobrazují jednotlivé pozice GPS OL na naších stránkách

10 Zákazník si může vybrat jednu ze tří placených možnosti: 1. Jednodenní sledování (pouze v době, kdy to zákazník potřebuje) 2. Kontinuální sledování,tj. zákazník má informace o pozici 24 hodin denně a 7 dní v týdnu. 3. kontinuální s historii. Stejná jako bod 2 avšak zobrazuje kompletní historii v jednotlivých dnech, jak a kde se GPS OL pohyboval. 1 Jednodenní sledování: zákazník zaplatí částku dle svého uvážení a to v min. výši 100 Kč, což mu zaručuje sledování po dobu cca dvou dnů. Stačí pouze kliknout na tlačítko Posílej pozice GPS OL. V tuto dobu se mu bude na naši Internetové stránce nebo v mobilním telefonu zobrazovat kontinuálně stav a pozice GPS OL, takže pokud např. dojde ke ztracení pejska, bude možno jej okamžitě sledovat včetně jeho dalšího pohybu. Jeden den sledování tudíž

11 vychází na 50 Kč. Zákazníkovi bude vytvořen virtuální účet, ze kterého mu bude odečítán kredit 50 Kč/den. 2 Kontinuální sledování dle bodu 2 stojí 1440 Kč za rok, nebo 120 Kč za měsíc. 3 Kontinuální sledování s historií dle bodu 3 stojí 200 Kč bez DPH/měsíc.
