Návod k obsluze Soustruh na dřevo. Obj. č.: DB 1000/350

Transkript

1 Návod k obsluze Soustruh na dřevo Obj. č.: DB 1000/350

2

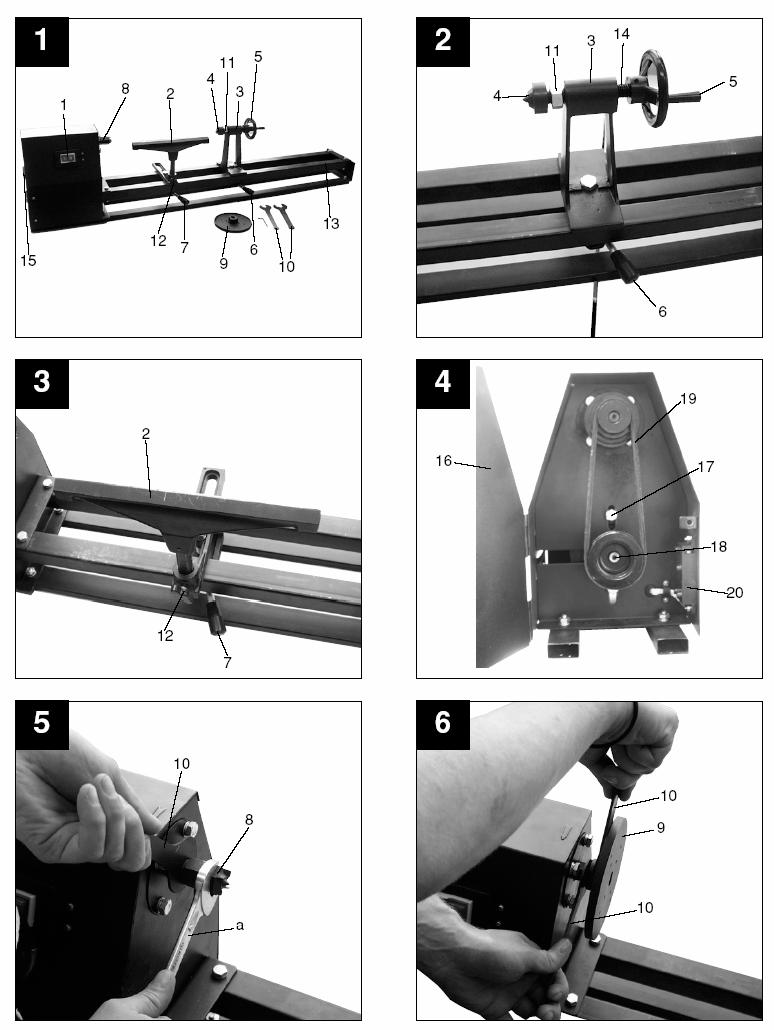

3 1. Popis přístroje (obr. 1/2) 1. Spínač zap./vyp. 2. Opěra obrobku 3. Koník 4. Středicí hrot 5. Ruční kolo 6. Upínací třmen pro koník 7. Upínací třmen pro opěru obrobku 8. Čelní unašeč 9. Lícní deska 10. Nástroj 11. Pojistná matice 12. Křídlatý šroub 13. Lože stroje 14. Vřeteno 15. Pojistný šroub 2. Rozsah dodávky Soustruh Koník Opěra obrobku Čelní unašeč Lícní deska Nástroj 3. Používání přístroje v souladu s jeho určením Soustruh slouží pouze k obrábění dřeva pomocí vhodných dlát. Stroj je dovoleno používat pouze v souladu s jeho určením. Každé použití nad tento rámec je nepřípustné. Za takto vzniklé škody nebo poranění všeho druhu odpovídá uživatel / obsluha stroje a nikoliv výrobce. Osoby, které provádějí obsluhu a údržbu stroje, s ním musí být dobře seznámeny a musí být informovány o možných nebezpečích. Kromě toho je třeba přísně dodržovat platné předpisy pro prevenci úrazů a jiná obecná pravidla z oblasti pracovního lékařství a bezpečnosti práce. Provedení změn na stroji zcela vylučuje odpovědnost výrobce za vzniklé škody. 4. Důležité pokyny Před použitím stroje si, prosím, pečlivě pročtěte návod k obsluze a dodržujte pokyny v něm uvedené. Pomocí tohoto návodu se seznamte se stroje, jeho správným používáním a bezpečnostními pokyny.

4 Bezpečnostní pokyny Výstraha: Při používání elektrického nářadí je nutno pro vyloučení rizika požáru, úderu elektrickým proudem a jiných poranění osob dodržovat základní bezpečnostní opatření včetně těchto: Noste ochranné brýle a ochrannou přilbu (např.stavební přilbu). Noste přiléhavý oděv, který nemůže být zachycen rotujícím nástrojem. K soustružení nepoužívejte dřevěné kotouče s puklinami, neboť hrozí nebezpečí roztržení v důsledku působení odstředivé síly. Při výběru dřeva na soustružení, prosím, dávejte pozor na suky a praskliny. Používejte pouze dřevo bez prasklin a větších suků (u malých suků je třeba opatrně volit přítlačnou sílu soustružnického dláta). Pozor! Před seřízením stroje na nový obrobek (čelní unašeč / lícní deska) resp. před novým nastavením otáček je nutno stroj zásadně odpojit od zdroje napětí, aby se zabránilo neúmyslnému zapnutí např. jinými osobami. Upevnění soustruženého materiálu zásadně vždy zkontrolujte rukou. Pozor: Vytáhněte zástrčku ze zásuvky! Používejte pouze originální a naostřená soustružnická dláta. Při soustružení nestůjte v oběžné dráze soustruženého materiálu. Stroj spojte s pevným podkladem. Velké nebo nevyvážené kusy před soustružením co nejlépe přiřízněte pásovou nebo vyřezávací pilou. Přílišná nevyváženost soustruženého materiálu ohrožuje Vaše zdraví i životnost stroje. U nových soustružených kusů začínejte zásadně s nejmenší možnou rychlostí a s přibývající vyvážeností rychlost zvyšujte. Otáčky volte podle tabulky rychlostí, u neokrouhlých kusů začněte s nižšími otáčkami. Příliš vysoký upínací tlak ve spojení s příliš velkým napětím řemenu mohou vést především při vyšších rychlostech k problémům při rozběhu motoru. Náprava: Povolte napětí řemenu Pomocí ručního kola na koníku snižte upínací tlak. Vysoké rychlosti používejte pouze pro konečné a jemné obrábění. Noste pomůcky na ochranu zraku!

5 Noste pomůcky na ochranu sluchu! 5. Technické údaje: Síťové napětí: Výkon: 230 V ~ 50 Hz 350 W S2 30 min Volnoběžné otáčky motoru: 1400 min -1 Otáčky vřetena: min -1 Vzdálenost mezi hroty Max. průměr soustruženého materiálu 970 mm 356 mm Druh krytí IP 20 Hladina akustického tlaku LPA < 70 db (A) 6. Před uvedením do chodu Soustruh je třeba postavit do stabilní polohy, tj. přišroubovat na pracovní stůl nebo na pevný podklad. Před uvedením do chodu musí být řádně namontovány všechny kryty a bezpečnostní zařízení. Před zapojením stroje se přesvědčte, že údaje uvedené na typovém štítku souhlasí s údaji Vaší sítě. 7. Montáž a obsluha 7.1 Změna nastavení koníku (obr. 2) Koník (3) se přestavuje po povolení upínací páčky (6) pod ložem stroje (13). Po nastavení optimálního upínacího tlaku pomocí ručního kola (5) je nutno vřeteno (14) zajistit pojistnou maticí (11). 7.2 Změna nastavení opěry obrobku (obr. 1/3) Výška se u opěry obrobku (2) nastaví po povolení křídlatého šroubu (12).

6 Změna nastavení opěry obrobku (2) vůči ose vřetena je možná po povolení upínacího třmenu (6) pod ložem stroje (13). Opěra obrobku (2) musí být vedena co nejblíže soustruženému materiálu, aniž by se ho však dotýkala. 7.3 Nastavení otáček (obr. 4) Vytáhněte zástrčku ze zásuvky. Povolte pojistný šroub (15), otevřete kryt skříně (16) a povolte napínací šrouby (17) motoru. Klínovou řemenici (18) motoru nazdvedněte, abyste mohli povolit klínový řemen (19). Klínový řemen (19) nastavte na požadovaný stupeň otáček (dbejte na souosost!) Řemen se napne spuštěním motoru, stačí k tomu vlastní váha motoru. Po nastavení potřebných otáček opět dotáhněte napínací šroub (17) motoru, zavřete kryt skříně (16) a fixujte pojistným šroubem (15) Volba správných otáček Volba správných otáček závisí u soustružení dřeva na několika faktorech (např. velikost, nevyváženost obrobku, materiál atd.) Platí toto základní pravidlo: Neokrouhlé obrobky, velké obrobky, tvrdé dřevo nízké otáčky. 7.4 Přestavba z čelního unašeče na lícní desku (obr. 5/6) Dodaný univerzální klíč (10) nasaďte na plošku pro klíč na vřetenu, těsně za čelním unašečem (8). Dalším klíčem s čepy (a) povolte čelní unašeč (8) proti směru hodinových ručiček a univerzálním klíčem (10) jej přidržujte. Nyní na závit vřetena našroubujte lícní desku (9) a univerzálním klíčem (10) ji na vřetenu dotáhněte. 7.5 Čelní unašeč a unášený upínací hrot (obr. 1) Čelní unašeč (8) slouží k přenosu síly motoru na obrobek při soustružení mezi hroty. Při pracích mezi čelním unašečem (8) a středicím hrotem (4) je třeba dbát na to, aby byl vyvrtán dostatečně hluboký středicí otvor. Průměr vrtáku pro středicí otvor 5 8 mm. Upínací tlak nevolte příliš vysoký. Působením vysokého upínacího tlaku by mohlo dojít k ohnutí a prasknutí obrobku. Abyste zabránili poškození závitu nebo ložiska, zatlučte čelní unašeč (8) do čelní strany obrobku gumovou nebo dřevěnou palicí. Unášený středicí hrot (4) brání vypálení středicího otvoru v obrobku.

7 7.6 Spínač zap./vyp. (obr. 1) Stisknutím zeleného tlačítka 1 lze soustruh zapnout. Chcete-li soustruh opět vypnout, je nutno stisknout červené tlačítko Objednávání náhradních dílů Při objednávání náhradních dílů uveďte tyto údaje: typ přístroje objednací číslo přístroje identifikační číslo přístroje číslo potřebného náhradního dílu DB 1000/350 Obj. č , Ident. č Pol. Popis Č. náhradního dílu 03 Čelní unašeč Ocelový držák opěry s opěrou Koník komplet Spínač Klínový řemen Bezpečnostní vypínač bez ozn. Talíř bez ozn. Sada šroubů

8 PODMÍNKY ZÁRUKY Tento záruční list je nedílnou součástí prodávaného výrobku - jeho případná ztráta bude důvodem neuznání opravy zboží jako garanční (tj. bezplatné v záruční lhůtě)! Společnost UNICORE nářadí s.r.o., výhradní dovozce značky EINHELL do ČR, poskytuje na sebou dodávané zboží záruku v délce trvání 24 měsíců od okamžiku koupě. Výrobce v osobě dovozce poskytuje ve shodě s příslušnými zákony záruku pouze na přesně vymezený typ vad zboží, zejména vady materiálu, výrobní vady nebo závady vzniklé v důsledku těchto vad. Záruční servis se nevztahuje na případy : - opotřebení funkčních částí výrobků v důsledku jejich používání, - prokazatelně neodborného používání zboží (v rozporu s návodem k obsluze), - svévolně provedených úprav strojů (neautorizovaných zásahů do jejich konstrukce), - mechanických poškození, vzniklých v důsledku neopatrné manipulace, - provozování strojů v nevhodných klimatických podmínkách nebo prostředí, - běžné údržby zboží (promazání, čištění, výměny uhlíků, seřízení apod.). Servisní středisko EINHELL pro Čechy a Moravu: EINHELL SERVIS CENTRUM UNICORE nářadí s.r.o. Holečkova Karlovy Vary Informace zákazníkům: Petr Dvořáček petr.dvoracek@unicore.cz servis@unicore.cz přímé faxové číslo NON STOP info linka: Servisní technici: Novotný Martin Čáslava, Jan Wollenheit, Tomáš Synek, Roman Wild, Vladimír Externí partner: Petr Řeřicha pr@stamp.cz Reklamaci zboží lze uplatnit v místě jeho koupě, případně přímým odesláním na adresu servisu (na vlastní náklady). Zboží, odeslané k reklamaci, musí být vždy náležitě zaopatřeno tak, aby se zamezilo vzniku dalších, zejména mechanických poškození. Pokud již originální obal není k dispozici, zboží je nutno balit do vhodného náhradního obalu a v závislosti na jeho rozměrech volné prostory vyplnit materiálem s tlumícími účinky. Zákazník, který uplatňuje reklamaci bez obalu nebo zboží zabalí nedostatečně, nese riziko možné škody sám. Nezáruční závady, zejména mechanická poškození typu ulomení, prasknutí apod. nebudou uznány za záruční a jsme je schopni odstranit pouze v rámci závazně vyžádané placené opravy. Dovozce si vyhrazuje zákonem stanovených 30 dnů k posouzení reklamace. Záruční lhůta se v duchu příslušných předpisů automaticky prodlužuje o dobu od převzetí reklamace servisem po jeho zpětné vrácení. Povinností prodávajícího je seznámit kupujícího s obsluhou výrobku, zboží předvést a řádně vyplnit tento záruční list. V souladu s vyhláškou 352/2005 byl za výrobek uhrazen poplatek související s jeho likvidací. Naši společnost zastupuje společnost ELEKTROWIN a.s., s kterou máme uzavřenu smlouvu na likvidaci starých elektrozařízení. Použitý výrobek je proto možné bezplatně odevzdat na recyklační sběrná místa, označená logem ELEKTROWIN.
