1 NÁVOD K OBSLUZE Obj. č.: Model č Tato elektrická vrtačka je určena pro vrtání do různých materiálů jako je kov, dřevo, kámen,umělohmotné materiály, nebo keramické předměty a pro zašroubování nebo vyšroubování šroubů. Je napájena z veřejné elektrické sítě 230 V~ / 50 Hz. Lze měnit směr otáček. Lze přepínat druh vrtání - prosté vrtání / příklepové vrtání, které je vhodné při vrtání do kamene. Výhodou při upínání pracovních nástavců je rychloupínací hlava. Do ní lze vložit vrtáky až do průměru 13 mm., Vrtačka je vybavena regulací otáček s možnosti zapevnění zvolených otáček pro celu dobu vrtání.- Není určena pro stálý dlouhodobý nepřerušený provoz.

nebo vyšroubování šroubů. Je napájena z veřejné elektrické sítě 230 V~ / 50 Hz. Lze měnit směr otáček.

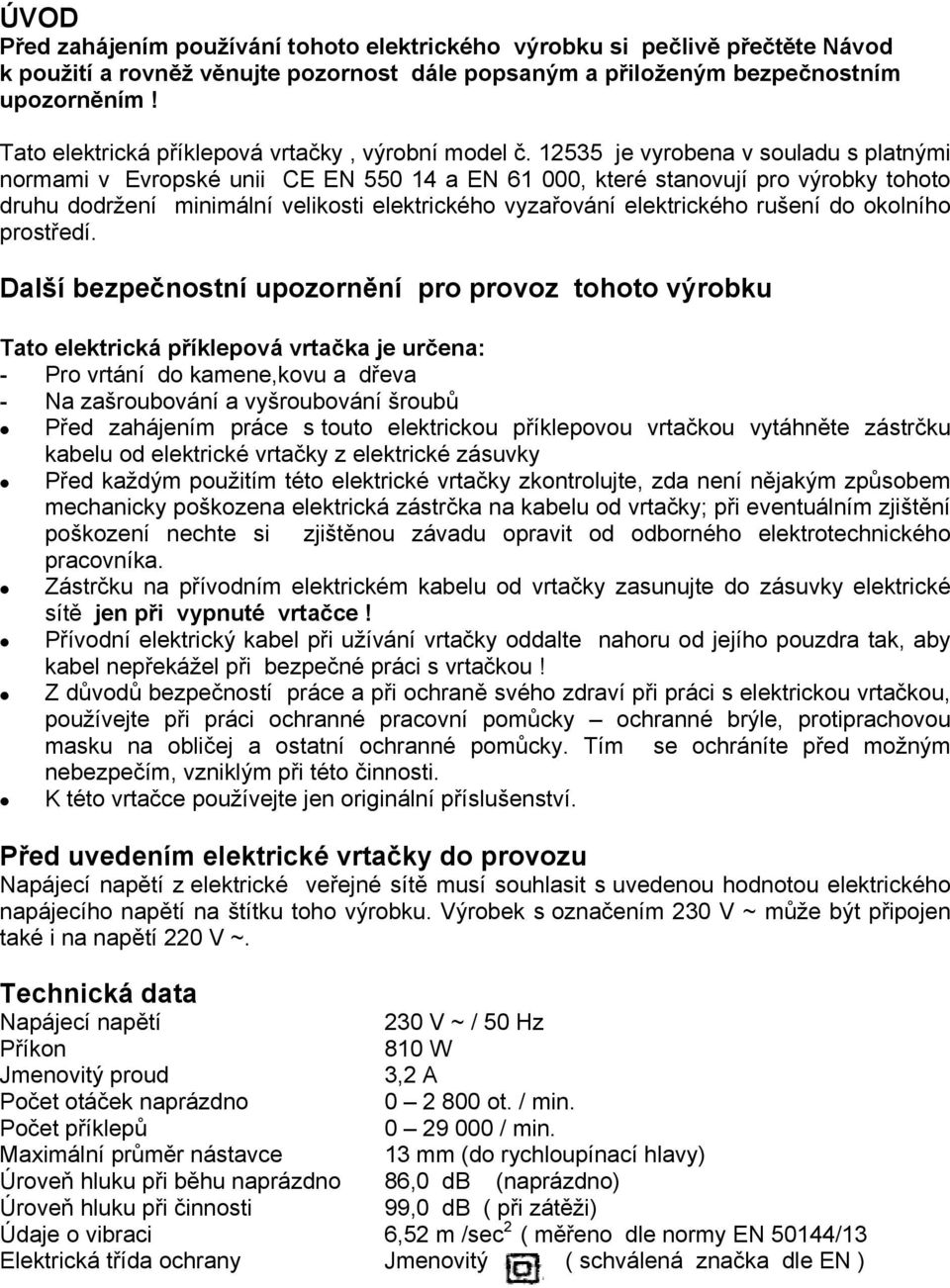

2 ÚVOD Před zahájením používání tohoto elektrického výrobku si pečlivě přečtěte Návod k použití a rovněž věnujte pozornost dále popsaným a přiloženým bezpečnostním upozorněním! Tato elektrická příklepová vrtačky, výrobní model č je vyrobena v souladu s platnými normami v Evropské unii CE EN a EN , které stanovují pro výrobky tohoto druhu dodržení minimální velikosti elektrického vyzařování elektrického rušení do okolního prostředí. Další bezpečnostní upozornění pro provoz tohoto výrobku Tato elektrická příklepová vrtačka je určena: - Pro vrtání do kamene,kovu a dřeva - Na zašroubování a vyšroubování šroubů Před zahájením práce s touto elektrickou příklepovou vrtačkou vytáhněte zástrčku kabelu od elektrické vrtačky z elektrické zásuvky Před každým použitím této elektrické vrtačky zkontrolujte, zda není nějakým způsobem mechanicky poškozena elektrická zástrčka na kabelu od vrtačky; při eventuálním zjištění poškození nechte si zjištěnou závadu opravit od odborného elektrotechnického pracovníka. Zástrčku na přívodním elektrickém kabelu od vrtačky zasunujte do zásuvky elektrické sítě jen při vypnuté vrtačce! Přívodní elektrický kabel při užívání vrtačky oddalte nahoru od jejího pouzdra tak, aby kabel nepřekážel při bezpečné práci s vrtačkou! Z důvodů bezpečností práce a při ochraně svého zdraví při práci s elektrickou vrtačkou, používejte při práci ochranné pracovní pomůcky ochranné brýle, protiprachovou masku na obličej a ostatní ochranné pomůcky. Tím se ochráníte před možným nebezpečím, vzniklým při této činnosti. K této vrtačce používejte jen originální příslušenství. Před uvedením elektrické vrtačky do provozu Napájecí napětí z elektrické veřejné sítě musí souhlasit s uvedenou hodnotou elektrického napájecího napětí na štítku toho výrobku. Výrobek s označením 230 V ~ může být připojen také i na napětí 220 V ~. Technická data Napájecí napětí 230 V ~ / 50 Hz Příkon 810 W Jmenovitý proud 3,2 A Počet otáček naprázdno ot. / min. Počet příklepů / min. Maximální průměr nástavce 13 mm (do rychloupínací hlavy) Úroveň hluku při běhu naprázdno 86,0 db (naprázdno) Úroveň hluku při činnosti 99,0 db ( při zátěži) Údaje o vibraci 6,52 m /sec 2 ( měřeno dle normy EN 50144/13 Elektrická třída ochrany Jmenovitý ( schválená značka dle EN )

12535 je vyrobena v souladu s platnými normami v Evropské unii CE EN 550 14 a EN 61 000, které stanovují pro výrobky tohoto druhu dodržení minimální velikosti elektrického vyzařování elektrického

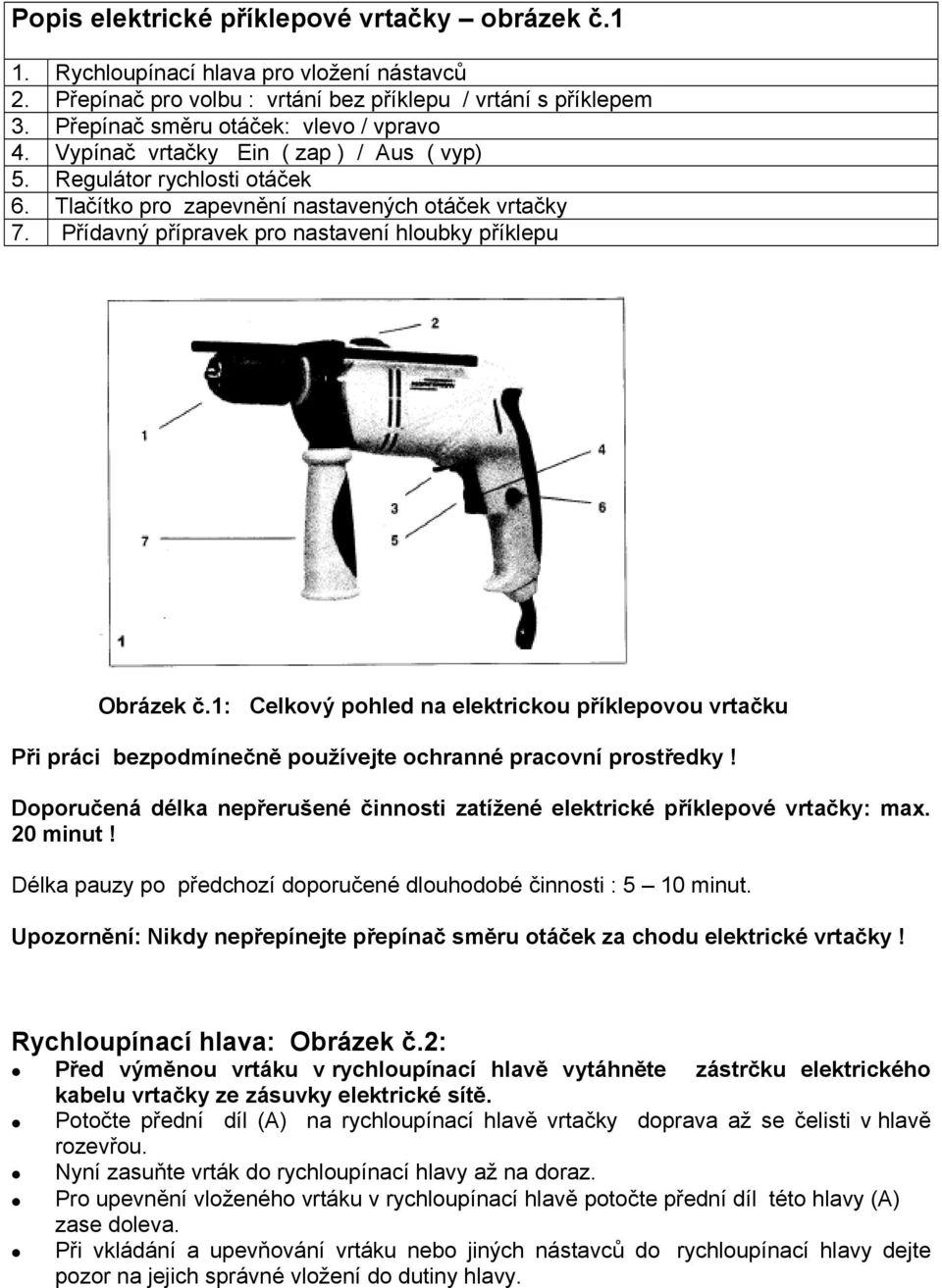

3 Popis elektrické příklepové vrtačky obrázek č.1 1. Rychloupínací hlava pro vložení nástavců 2. Přepínač pro volbu : vrtání bez příklepu / vrtání s příklepem 3. Přepínač směru otáček: vlevo / vpravo 4. Vypínač vrtačky Ein ( zap ) / Aus ( vyp) 5. Regulátor rychlosti otáček 6. Tlačítko pro zapevnění nastavených otáček vrtačky 7. Přídavný přípravek pro nastavení hloubky příklepu Obrázek č.1: Celkový pohled na elektrickou příklepovou vrtačku Při práci bezpodmínečně používejte ochranné pracovní prostředky! Doporučená délka nepřerušené činnosti zatížené elektrické příklepové vrtačky: max. 20 minut! Délka pauzy po předchozí doporučené dlouhodobé činnosti : 5 10 minut. Upozornění: Nikdy nepřepínejte přepínač směru otáček za chodu elektrické vrtačky! Rychloupínací hlava: Obrázek č.2: Před výměnou vrtáku v rychloupínací hlavě vytáhněte zástrčku elektrického kabelu vrtačky ze zásuvky elektrické sítě. Potočte přední díl (A) na rychloupínací hlavě vrtačky doprava až se čelisti v hlavě rozevřou. Nyní zasuňte vrták do rychloupínací hlavy až na doraz. Pro upevnění vloženého vrtáku v rychloupínací hlavě potočte přední díl této hlavy (A) zase doleva. Při vkládání a upevňování vrtáku nebo jiných nástavců do rychloupínací hlavy dejte pozor na jejich správné vložení do dutiny hlavy.

1: Celkový pohled na elektrickou příklepovou vrtačku Při práci bezpodmínečně používejte ochranné pracovní prostředky! Doporučená délka nepřerušené činnosti zatížené elektrické příklepové vrtačky: max.

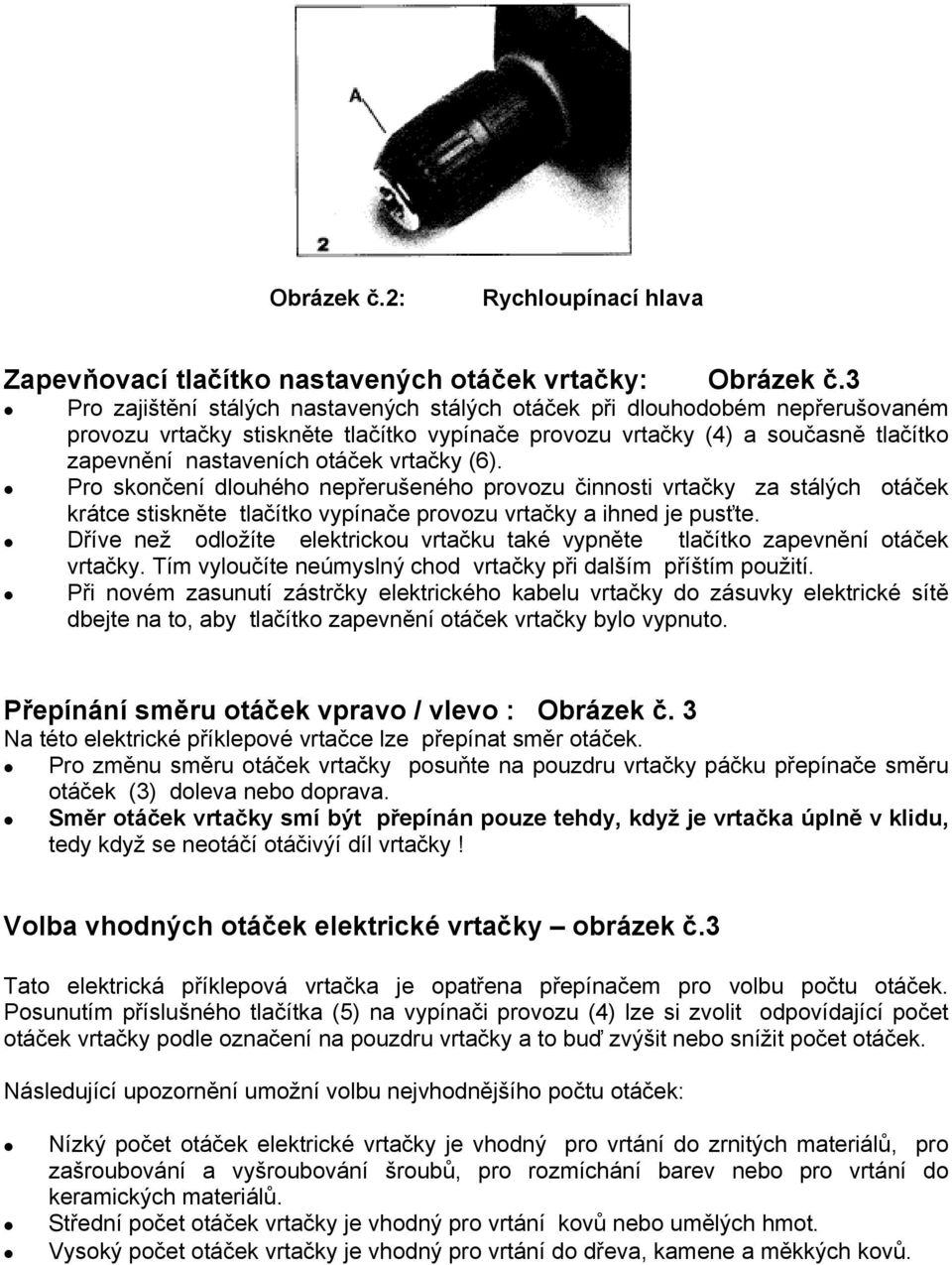

4 Obrázek č.2: Rychloupínací hlava Zapevňovací tlačítko nastavených otáček vrtačky: Obrázek č.3 Pro zajištění stálých nastavených stálých otáček při dlouhodobém nepřerušovaném provozu vrtačky stiskněte tlačítko vypínače provozu vrtačky (4) a současně tlačítko zapevnění nastaveních otáček vrtačky (6). Pro skončení dlouhého nepřerušeného provozu činnosti vrtačky za stálých otáček krátce stiskněte tlačítko vypínače provozu vrtačky a ihned je pusťte. Dříve než odložíte elektrickou vrtačku také vypněte tlačítko zapevnění otáček vrtačky. Tím vyloučíte neúmyslný chod vrtačky při dalším příštím použití. Při novém zasunutí zástrčky elektrického kabelu vrtačky do zásuvky elektrické sítě dbejte na to, aby tlačítko zapevnění otáček vrtačky bylo vypnuto. Přepínání směru otáček vpravo / vlevo : Obrázek č. 3 Na této elektrické příklepové vrtačce lze přepínat směr otáček. Pro změnu směru otáček vrtačky posuňte na pouzdru vrtačky páčku přepínače směru otáček (3) doleva nebo doprava. Směr otáček vrtačky smí být přepínán pouze tehdy, když je vrtačka úplně v klidu, tedy když se neotáčí otáčivýí díl vrtačky! Volba vhodných otáček elektrické vrtačky obrázek č.3 Tato elektrická příklepová vrtačka je opatřena přepínačem pro volbu počtu otáček. Posunutím příslušného tlačítka (5) na vypínači provozu (4) lze si zvolit odpovídající počet otáček vrtačky podle označení na pouzdru vrtačky a to buď zvýšit nebo snížit počet otáček. Následující upozornění umožní volbu nejvhodnějšího počtu otáček: Nízký počet otáček elektrické vrtačky je vhodný pro vrtání do zrnitých materiálů, pro zašroubování a vyšroubování šroubů, pro rozmíchání barev nebo pro vrtání do keramických materiálů. Střední počet otáček vrtačky je vhodný pro vrtání kovů nebo umělých hmot. Vysoký počet otáček vrtačky je vhodný pro vrtání do dřeva, kamene a měkkých kovů.

vrtačky (6). Pro skončení dlouhého nepřerušeného provozu činnosti vrtačky za stálých otáček krátce stiskněte tlačítko vypínače provozu vrtačky a ihned je pusťte.

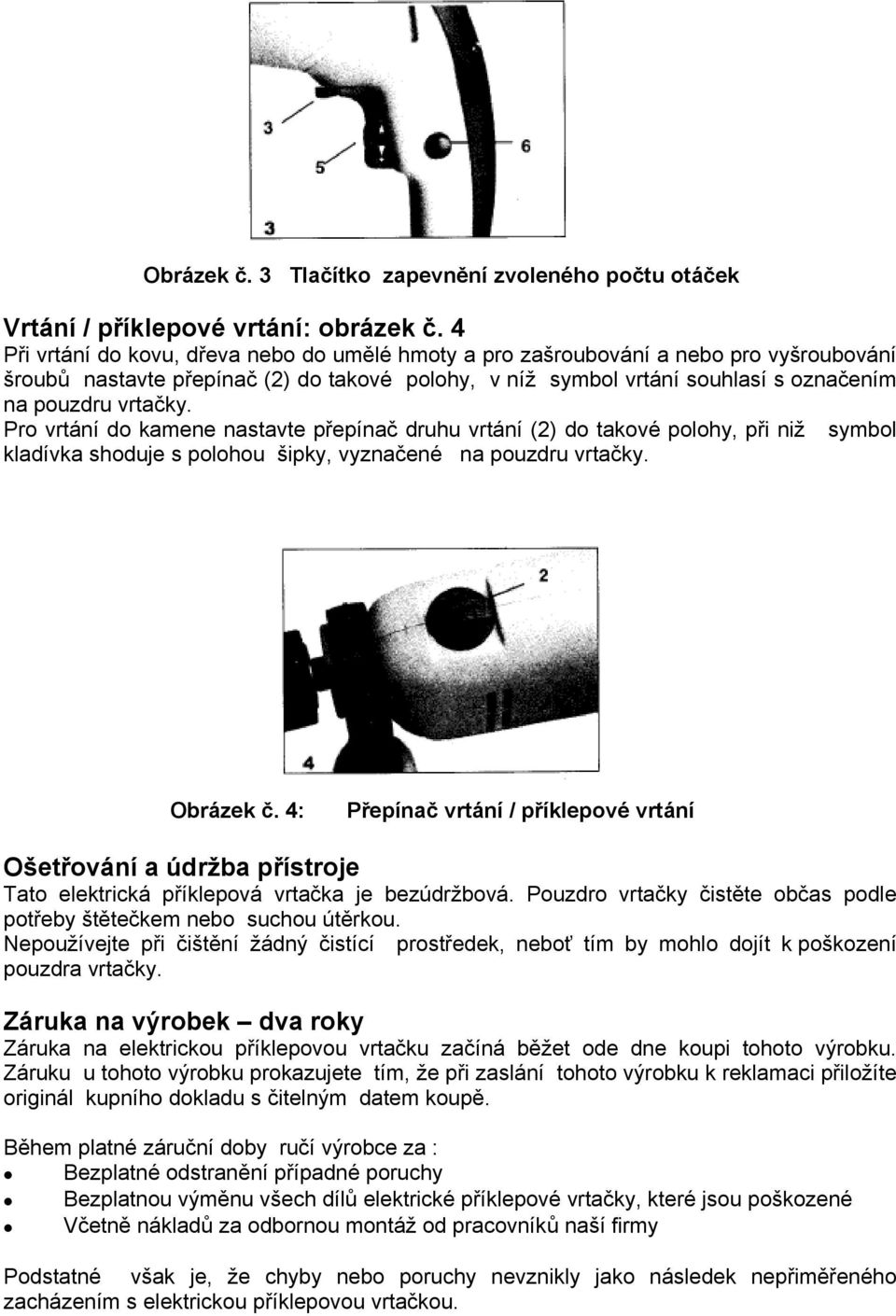

5 Obrázek č. 3 Tlačítko zapevnění zvoleného počtu otáček Vrtání / příklepové vrtání: obrázek č. 4 Při vrtání do kovu, dřeva nebo do umělé hmoty a pro zašroubování a nebo pro vyšroubování šroubů nastavte přepínač (2) do takové polohy, v níž symbol vrtání souhlasí s označením na pouzdru vrtačky. Pro vrtání do kamene nastavte přepínač druhu vrtání (2) do takové polohy, při niž symbol kladívka shoduje s polohou šipky, vyznačené na pouzdru vrtačky. Obrázek č. 4: Přepínač vrtání / příklepové vrtání Ošetřování a údržba přístroje Tato elektrická příklepová vrtačka je bezúdržbová. Pouzdro vrtačky čistěte občas podle potřeby štětečkem nebo suchou útěrkou. Nepoužívejte při čištění žádný čistící prostředek, neboť tím by mohlo dojít k poškození pouzdra vrtačky. Záruka na výrobek dva roky Záruka na elektrickou příklepovou vrtačku začíná běžet ode dne koupi tohoto výrobku. Záruku u tohoto výrobku prokazujete tím, že při zaslání tohoto výrobku k reklamaci přiložíte originál kupního dokladu s čitelným datem koupě. Během platné záruční doby ručí výrobce za : Bezplatné odstranění případné poruchy Bezplatnou výměnu všech dílů elektrické příklepové vrtačky, které jsou poškozené Včetně nákladů za odbornou montáž od pracovníků naší firmy Podstatné však je, že chyby nebo poruchy nevznikly jako následek nepřiměřeného zacházením s elektrickou příklepovou vrtačkou.

Pro vrtání do kamene nastavte přepínač druhu vrtání (2) do takové polohy, při niž symbol kladívka shoduje s polohou šipky, vyznačené na pouzdru vrtačky. Obrázek č.

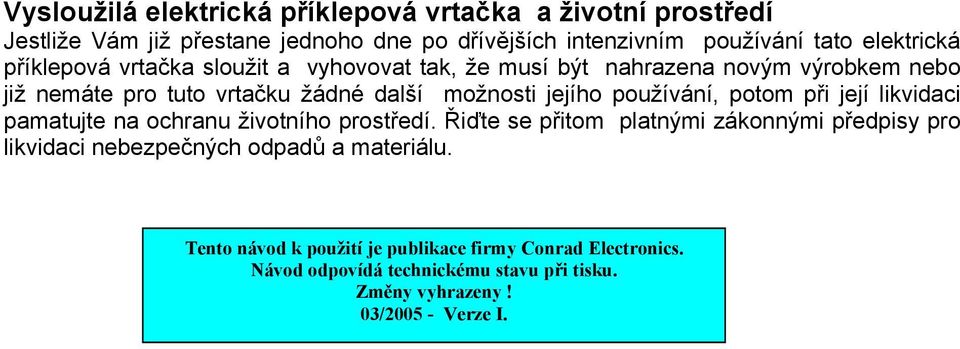

6 Vysloužilá elektrická příklepová vrtačka a životní prostředí Jestliže Vám již přestane jednoho dne po dřívějších intenzivním používání tato elektrická příklepová vrtačka sloužit a vyhovovat tak, že musí být nahrazena novým výrobkem nebo již nemáte pro tuto vrtačku žádné další možnosti jejího používání, potom při její likvidaci pamatujte na ochranu životního prostředí. Řiďte se přitom platnými zákonnými předpisy pro likvidaci nebezpečných odpadů a materiálu. Tento návod k použití je publikace firmy Conrad Electronics. Návod odpovídá technickému stavu při tisku. Změny vyhrazeny! 03/ Verze I.

používání, potom při její likvidaci pamatujte na ochranu životního prostředí.
