1 KOMPAKTNÍ JISTIČE BD25N, BD25S E

2 BD25N, BD25S OBCHODNÍ INFORMACE Spínací bloky, odnímatelné zařízení, výsuvné zařízení...e4 Nadproudové spouště, blok odpínače...e6 Monitorovací relé reziduálního proudu...e7 Proudové transformátory pro monitorovací relé reziduálního proudu...e7 Připojovací sady......e7 Montážní sady...e Spínače...E Napěťové spouště...e Podpěťové spouště...e Blok zpoždění...e Ruční pohony...e2 Mechanická blokování a paralelní spínání...e3 Motorové pohony...e3 Ovládací relé...e3 Doplňky...E4 4P TECHNICKÉ INFORMACE Jističe, odpínače - parametry...e5 - schéma...e6 - připojování, montáž...e8 - deionizační prostory...e22 - rozměry...e24 Odnímatelné zařízení - popis, parametry, schéma...e5 Výsuvné zařízení - popis, parametry, schéma...e52 Nadproudové spouště DTV3 - distribuční - popis, parametry...e54 MTV8 - motorová - popis, parametry...e55 L - vedení - popis, parametry...e57 MTV9 - motorová s nastavením časové selektivity - popis, parametry...e58 4D - distribuční s jištěním N pólu - popis, parametry...e6 Připojovací sady Spínače Napěťové spouště Podpěťové spouště Ruční pohony - parametry...e9 - parametry, schéma...e6 - parametry, schéma...e62 - parametry, schéma...e64 - popis, parametry...e66 Mechanická blokování a paralelní spínání - popis, parametry, rozměry...e67 Motorové pohony - popis, parametry, schéma...e69 E2

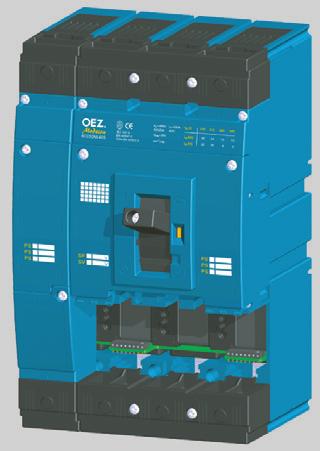

3 VLASTNOSTI JISTIČŮ BD25 BD25N, BD25S Obchodní informace Modeion Snadné připojování Jističe je možné připojovat pasy, flexibary a kabely přímo nebo pomocí kabelových ok. Kromě standardního připojení přímo do jističe je možné dle potřeby vybrat z širokého sortimentu připojovacích sad. Připojení Cu/Al kabelu průřezu až 24 mm 2. Připojení 2 kabelů průřezu až 24 mm 2. Přímé připojení všech vodičů zvládne jeden elektromontér. Připojovací sady pro rychlé řešení náhrad dříve vyráběných jističů OEZ. Dálkové ovládání a signalizace Signalizace všech stavů jističe pro použití v automatizaci. Rychlé a bezpečné vypnutí jističe podpěťovou spouští do 2 ms vhodné pro vypínání STOP tlačítkem. Rychlé dálkové zapnutí jističe pomocí motorového pohonu do 5 ms bezproblémové řešení záskoků zdrojů. Rozsah ovládacího napětí AC/DC V. Místní ovládání Pro ruční ovládání jističů zejména v pracovních strojích. Černá nebo červená páka s možností uzamknutí ve vypnuté poloze. Černé nebo žluté ložisko možnost kombinace žlutého ložiska a červené páky jako hlavního vypínače. Bezpečné ovládání zpředu na dveřích rozváděče nebo z boku rozváděče. Odnímatelné a výsuvné provedení Možnost rychlé a snadné výměny jističe. U výsuvného provedení bezpečné viditelné rozpojení hlavního obvodu. Revizní poloha výsuvného provedení je určena pro kontrolu pomocných obvodů (provádění revizí). E3

4 BD25N, BD25S Obchodní informace SPÍNACÍ BLOKY Typ Objednací kód I u [A] I cu [ka] Hmotnost [kg] Balení [kus] BD25NE OEZ: ,84 BD25SE OEZ: ,84 - TECHNICKÉ INFORMACE viz str. E5 - způsob připojení silového obvodu musí respektovat doporučení viz str. E8 a také deionizační prostory viz str. E23 - Spínací blok: obsahuje - 2x připojovací sadu CS-BD-A - pro připojení pasů nebo kabelových ok ) - izolační přepážky OD-BHD-KS2 - sadu montážních šroubů OD-BD-MS (4x M4x) - držák vodičů OD-BD-DV je nutné doplnit - nadproudovou spouští SE-BD- (jistič) nebo blokem odpínače SE-BD-25-V (odpínač) BD25NE ) pro připojení jiným způsobem je nutné použít připojovací sady CS-BD-... viz str. E8 ODNÍMATELNÉ ZAŘÍZENÍ Typ Objednací kód Název Hmotnost [kg] Balení [kus] ZO-BD-25-3 OEZ:4558 Odnímatelné zařízení,593 - TECHNICKÉ INFORMACE viz str. E5 - Odnímatelné zařízení: obsahuje - kompletní příslušenství k sestavení jističe/odpínače v odnímatelném provedení - sadu montážních šroubů (4x M4x4) - pro upevnění spínacího bloku do odnímatelného zařízení ZO-BD-25-3 je nutné doplnit - spínacím blokem BD25.. VÝSUVNÉ ZAŘÍZENÍ - pro připojení odnímatelného zařízení pasy nebo kabelovými oky lze použít připojovací sady CS-BD-A, které jsou součástí balení spínacího bloku BD pro připojení jiným způsobem je nutné použít připojovací sady CS-BD-... viz str. E8 Typ Objednací kód Název Hmotnost [kg] Balení [kus] ZV-BD-25-3 OEZ:4557 Výsuvné zařízení 2,692 - TECHNICKÉ INFORMACE viz str. E52 - Výsuvné zařízení: obsahuje - kompletní příslušenství k sestavení jističe/odpínače ve výsuvném provedení je nutné doplnit - spínacím blokem BD25.. ZV-BD pro připojení výsuvného zařízení pasy nebo kabelovými oky lze použít připojovací sady CS-BD-A, které jsou součástí balení spínacího bloku BD pro připojení jiným způsobem je nutné použít připojovací sady CS-BD-... viz str. E8 E4

5 BD25N, BD25S Obchodní informace Modeion SPÍNACÍ BLOKY 4P Typ Objednací kód I u [A] I cu [ka] Hmotnost [kg] Balení [kus] BD25NE45 OEZ: N - spínání N vodiče 3,7 BD25SE45 OEZ: N - spínání N vodiče 3,7 BD25NE46 OEZ: P - jištění N vodiče 3,9 BD25SE46 OEZ: P - jištění N vodiče 3,9 - TECHNICKÉ INFORMACE viz str. E5 - způsob připojení silového obvodu musí respektovat doporučení viz str. E8 a také deionizační prostory viz str. E23 - Spínací blok: obsahuje - 2x připojovací sadu - pro připojení pasů nebo kabelových ok ) - izolační přepážky - sadu montážních šroubů OD-BD-MS (4x M4x) - držák vodičů OD-BD-DV je nutné doplnit - nadproudovou spouští SE-BD- (jistič) nebo blokem odpínače SE-BD-25-V (odpínač) BD25NE45 ) pro připojení jiným způsobem je nutné použít připojovací sady CS-BD-... viz str. E8 ODNÍMATELNÉ ZAŘÍZENÍ 4P Typ Objednací kód Název Hmotnost [kg] Balení [kus] ZO-BD-25-4 OEZ:265 Odnímatelné zařízení 2, - TECHNICKÉ INFORMACE viz str. E5 - Odnímatelné zařízení: obsahuje - kompletní příslušenství k sestavení jističe/odpínače v odnímatelném provedení - sadu montážních šroubů (4x M4x4) - pro upevnění spínacího bloku do odnímatelného zařízení je nutné doplnit - spínacím blokem BD nebo BD ZO-BD-25-4 VÝSUVNÉ ZAŘÍZENÍ - pro připojení odnímatelného zařízení pasy nebo kabelovými oky lze použít připojovací sady, které jsou součástí balení spínacího bloku BD pro připojení jiným způsobem je nutné použít připojovací sady CS-BD-... viz str. E8 4P Typ Objednací kód Název Hmotnost [kg] Balení [kus] ZV-BD-25-4 OEZ:2652 Výsuvné zařízení 3,2 - TECHNICKÉ INFORMACE viz str. E52 - Výsuvné zařízení: obsahuje - kompletní příslušenství k sestavení - jističe/odpínače ve výsuvném provedení je nutné doplnit - spínacím blokem BD nebo BD ZV-BD pro připojení výsuvného zařízení pasy nebo kabelovými oky lze použít připojovací sady, které jsou součástí balení spínacího bloku BD pro připojení jiným způsobem je nutné použít připojovací sady CS-BD-... viz str. E8 E5

6 BD25N, BD25S Obchodní informace NADPROUDOVÉ SPOUŠTĚ SE-BD-25-DTV3 DTV3 - charakteristika D - distribuční jištění vedení a transformátorů I n [A] Typ Objednací kód Popis Hmotnost [kg] Balení [kus] SE-BD--DTV3 OEZ:243 Nastavení I R = 4 A,37 6 SE-BD-6-DTV3 OEZ:242 Nastavení I R = 63 6 A,37 25 SE-BD-25-DTV3 OEZ:24 Nastavení I R = 25 A,37 - TECHNICKÉ INFORMACE viz str. E54 4P SE-BD-25-MTV8 MTV8 - charakteristika M - motorová přímé jištění motorů a generátorů vhodná i pro jištění vedení a transformátorů I n [A] Typ Objednací kód Popis Hmotnost [kg] Balení [kus] SE-BD--MTV8 OEZ:243 Nastavení I R = 4 A,37 6 SE-BD-6-MTV8 OEZ:242 Nastavení I R = 63 6 A,37 25 SE-BD-25-MTV8 OEZ:24 Nastavení I R = 25 A,37 - TECHNICKÉ INFORMACE viz str. E55 SE-BD-25-L L - charakteristika L - vedení jištění vedení s nízkými záběrovými proudy bez nastavení I R I n [A] Typ Objednací kód Popis Hmotnost [kg] Balení [kus] ) 6 SE-BD-6-L OEZ:262 Bez nastavení I R,37 2 SE-BD-2-L OEZ:2666 Bez nastavení I R,37 25 SE-BD-25-L OEZ:263 Bez nastavení I R,37 - TECHNICKÉ INFORMACE viz str. E57 NADPROUDOVÉ SPOUŠTĚ BLOK ODPÍNAČE SE-BD-25-MTV9 SE-BD-25-4D MTV9 - charakteristika M - motorová s nastavením časové selektivity přímé jištění motorů a generátorů vhodná i pro jištění vedení a transformátorů umožňuje nastavit zpoždění nezávislé spouště,, 2 nebo 3 ms I n [A] Typ Objednací kód Popis Hmotnost [kg] Balení [kus] SE-BD--MTV9 OEZ:734 Nastavení I R = 4 A,37 6 SE-BD-6-MTV9 OEZ:9569 Nastavení I R = 63 6 A,37 25 SE-BD-25-MTV9 OEZ:957 Nastavení I R = 25 A,37 - TECHNICKÉ INFORMACE viz str. E58 4D - charakteristika D - distribuční s jištěním N pólu jištění vedení a transformátorů v TN-C-S a TN-S sítích I n [A] Typ Objednací kód Popis Hmotnost [kg] Balení [kus] SE-BD--4D OEZ:33423 Nastavení I R = 4 A,327 6 SE-BD-6-4D OEZ:33424 Nastavení I R = 63 6 A, SE-BD-25-4D OEZ:33425 Nastavení I R = 25 A,327 - TECHNICKÉ INFORMACE viz str. E6 - určena pro spínací blok BD P 4P I e [A] Typ Objednací kód Název Hmotnost [kg] Balení [kus] 25 SE-BD-25-V OEZ:242 Blok odpínače,267 - TECHNICKÉ INFORMACE viz str. E5 SE-BD-25-V E6

7 BD25N, BD25S Obchodní informace Modeion MONITOROVACÍ RELÉ REZIDUÁLNÍHO PROUDU 4P Typ Objednací kód Popis Hmotnost [kg] Balení [sada] 5SV8-6KK OEZ:42658 Analogové, nastavení I Δn a t Δn,8 - TECHNICKÉ INFORMACE viz str. P4 5SV8-6KK Typ Objednací kód Popis Hmotnost [kg] Balení [sada] 5SV8-6KK OEZ:42659 Digitální, nastavení I Δn a t Δn,26 5SV82-6KK OEZ:4266 Digitální, nastavení I Δn a t Δn, 4kanálové,26 - TECHNICKÉ INFORMACE viz str. P4 5SV8-6KK PROUDOVÉ TRANSFORMÁTORY PRO MONITOROVACÍ RELÉ REZIDUÁLNÍHO PROUDU 4P 5SV87-KK Typ Objednací kód Popis Hmotnost [kg] Balení [sada] 5SV87-KK OEZ:4266 Vniřtní průměr 2 mm, včetně držáku na U lištu,9 dle ČSN EN 675 šířky mm 5SV87-KK OEZ:42662 Vnitřní průměr 3 mm, včetně držáku na U lištu dle ČSN EN 675 šířky mm, - TECHNICKÉ INFORMACE viz str. P4 5SV876-KK Typ Objednací kód Popis Hmotnost [kg] Balení [sada] 5SV872-KK OEZ:42663 Vnitřní průměr mm, včetně držáku na panel,2 5SV873-KK OEZ:42664 Vnitřní průměr 7 mm, včetně držáku na panel,3 5SV874-KK OEZ:42665 Vnitřní průměr 5 mm, včetně držáku na panel,6 5SV875-KK OEZ:42666 Vnitřní průměr 4 mm, včetně držáku na panel, 5SV876-KK OEZ:42667 Vnitřní průměr 2 mm, včetně držáku na panel,25 - TECHNICKÉ INFORMACE viz str. P4 5SV89-KK Typ Objednací kód Popis Hmotnost [kg] Balení [sada] 5SV8 9-KK OEZ:42668 Držák na U lištu dle ČSN EN 675 šířky mm pro proudové transformátory s vnitřním průměrem do 5 mm včetně, 2 - TECHNICKÉ INFORMACE viz str. P4 E7

8 BD25N, BD25S Obchodní informace PŘIPOJOVACÍ SADY CS-BD-T 4P 3 svorky Typ Objednací kód Popis S [mm 2 ] Způsob připojení Hmotnost [kg] Balení [sada] ) CS-BD-T OEZ:248 Třmenové svorky 6 5 Cu kabely, flexibary,24 - TECHNICKÉ INFORMACE viz str. E9 CS-BD-B CS-BD-B OEZ:2475 Blokové svorky 25 5 Cu/Al kabely,2 - TECHNICKÉ INFORMACE viz str. E9 CS-BD-B2 CS-BD-B2 OEZ:7534 Blokové svorky 5 24 Cu/Al kabely,2 - TECHNICKÉ INFORMACE viz str. E9 - s krytem OD-BD-KS3 splňuje krytí IP2 CS-BD-B22 CS-BD-B4 CS-BD-B2 OEZ:24752 Blokové svorky - dvojité CS-BD-B22 OEZ:388 Blokové svorky - dvojité - TECHNICKÉ INFORMACE viz str. E9 - s krytem OD-BD-KS3 splňuje krytí IP2 CS-BD-B4 OEZ:29 Blokové svorky - pro 6 kabelů - TECHNICKÉ INFORMACE viz str. E9 - s krytem OD-BD-KS3 splňuje krytí IP2 2x (25 5) Cu/Al kabely,5 2x (5 24) Cu/Al kabely,62 6 x (6 ) Cu/Al kabely,3 CS-BD-A2 OEZ:2477 Zadní přívod Cu/Al pasy, kabelová oka,237 - TECHNICKÉ INFORMACE viz str. E9 CS-BD-A2 CS-BD-PS OEZ:3682 Potenciálové svorky,5 2,5; 4 6 Cu ohebný vodič,7 - TECHNICKÉ INFORMACE viz str. E9 CS-BD-PS CS-BD-A CS-BD-T4 CS-BD-A OEZ:2475 Přední přívod Cu/Al pasy, kabelová oka, flexibary - TECHNICKÉ INFORMACE viz str. E9 - je součástí každé dodávky spínacího bloku svorka,2 Typ Objednací kód Popis S [mm 2 ] Způsob připojení Hmotnost [kg] Balení [kus] CS-BD-T4 OEZ:9578 Třmenová svorka 6 5 Cu kabely, flexibary,8 - TECHNICKÉ INFORMACE viz str. E9 CS-BD-B4 CS-BD-B4 OEZ:9582 Bloková svorka 25 5 Cu/Al kabely,7 - TECHNICKÉ INFORMACE viz str. E9 CS-BD-B42 OEZ:9577 Bloková svorka 5 24 Cu/Al kabely,7 - TECHNICKÉ INFORMACE viz str. E9 CS-BD-B42 ) jedna sada umožňuje připojit jednu stranu jističe (sada obsahuje tři svorky s potřebným spojovacím materiálem) E8

9 BD25N, BD25S Obchodní informace Modeion PŘIPOJOVACÍ SADY CS-BD-B42 svorka Typ Objednací kód Popis S [mm 2 ] Způsob připojení Hmotnost [kg] Balení [kus] CS-BD-B42 OEZ:9579 Bloková svorka - dvojitá 2x (25 5) Cu/Al kabely,7 - TECHNICKÉ INFORMACE viz str. E9 4P CS-BD-B422 CS-BD-B422 OEZ:958 Bloková svorka - dvojitá - TECHNICKÉ INFORMACE viz str. E9 2x (5 24) Cu/Al kabely,2 CS-BD-B44 CS-BD-B44 OEZ:27 Bloková svorka - pro 6 kabelů - TECHNICKÉ INFORMACE viz str. E9 6x (6 ) Cu/Al kabely, CS-BD-A42 CS-BD-A42 OEZ:958 Zadní přívod Cu/Al pasy, kabelová oka,8 - TECHNICKÉ INFORMACE viz str. E9 PŘIPOJOVACÍ SADY CS-BD-A37 CA-BD-PS4 CS-BD-PS4 OEZ:363 Potenciálová svorka,5 2,5 / 4 6,5 - TECHNICKÉ INFORMACE viz str. E9 3 svorky Typ Objednací kód Popis Způsob připojení Hmotnost [kg] Balení [sada] CS-BD-A37 OEZ:24772 Redukce za BA...* přední přívod - TECHNICKÉ INFORMACE viz str. E9 Cu/Al pasy, kabelová oka, flexibary,3 CS-BD-A39 CS-BD-A39 OEZ:2477 Redukce za BA...*39-5 a J2UX5 - přední přívod Cu/Al pasy, kabelová oka, flexibary,447 - TECHNICKÉ INFORMACE viz str. E9 - pro kompletní náhradu jističe BA *39-5 nebo J2UX5 s předním přívodem je dále nutná montážní sada OD-BHD-MS39 NÁHRADA DŘÍVĚ VYRÁBĚNÝCH JISTIČŮ CS-BD-Z39 CS-BD-Z39 OEZ:82 Redukce za BA...*39 a J2UX - zadní přívod CS-BD-JX75 OEZ:823 Redukce za BA...*39-75 a J2UX75 - přední přívod, výsuvné provedení Cu/Al pasy, kabelová oka, flexibary Cu/Al pasy, flexibary, kabelová oka,739 - TECHNICKÉ INFORMACE viz str. E9 - pro kompletní náhradu jističe BA *39 nebo J2UX se zadním přívodem je dále nutná montážní sada OD-BD-MZ39 a připojovací sada CS-BD-A2,558 - TECHNICKÉ INFORMACE viz str. E9 - pro kompletní náhradu jističe BA *39-75 nebo J2UX75 s předním přívodem ve výsuvném provedení je dále nutná montážní sada OD-BHD-MS75 a odnímatelné zařízení ZO-BD-25-3 nebo výsuvné zařízení ZV-BD-25-3 CS-BD-JX75 CS-BD-JT75 OEZ:824 Redukce za J2UX75T - přední přívod, výsuvné provedení Cu/Al pasy, flexibary, kabelová oka,7 - TECHNICKÉ INFORMACE viz str. E9 - pro kompletní náhradu jističe J2UX75T s předním přívodem ve výsuvném provedení je dále nutná montážní sada OD-BHD-MS75 a odnímatelné zařízení ZO-BD-25-3 nebo výsuvné zařízení ZV-BD-25-3 CS-BD-JT75 E9

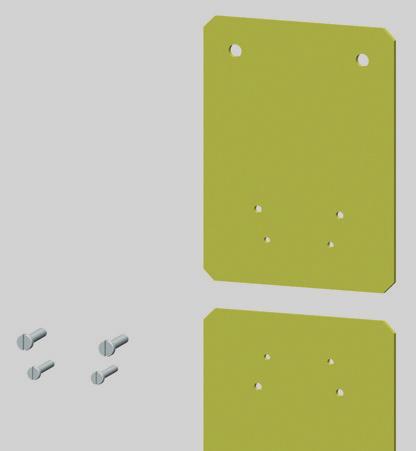

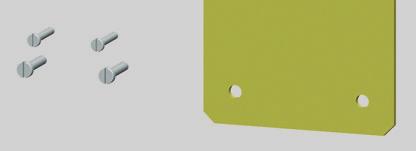

10 BD25N, BD25S Obchodní informace MONTÁŽNÍ SADY Typ Objednací kód Popis Hmotnost [kg] Balení [sada] ) OD-BHD-MS39 OEZ:2474 Redukce za BA...*39-5 a J2UX5 - přední přívod,7 - ROZMĚRY viz str. E28 - pro kompletní náhradu jističe BA *39-5 nebo J2UX5 s předním přívodem je dále nutná 2x připojovací sada CS-BD-A39 OD-BHD-MS39 OD-BD-MZ39 OEZ:823 Redukce za BA...*39 a J2UX - zadní přívod,255 - ROZMĚRY viz str. E28 - pro kompletní náhradu jističe BA *39 nebo J2UX se zadním přívodem je dále nutná 2x připojovací sada CS-BD-Z39 a CS-BD-A2 NÁHRADA DŘÍVĚ VYRÁBĚNÝCH JISTIČŮ OD-BD-MZ39 OD-BD-MT75 OEZ:3333 Redukce za J2UX75T - přední přívod, výsuvné provedení - ROZMĚRY viz str. E34, E38 - pro kompletní náhradu jističe J2UX75T s předním přívodem ve výsuvném provedení je dále nutná 2x připojovací sada CS-BD-JT75 a odnímatelné zařízení ZO-BD-25-3 nebo výsuvné zařízení ZV-BD-25-3 OD-BD-MT75 OD-BHD-MS75 OEZ:4563 Redukce za BA...*39-75 a J2UX75 - přední přívod, výsuvné provedení,446 - ROZMĚRY viz str. E34, E37 - pro kompletní náhradu jističe BA...*39-75 nebo J2UX75 s předním přívodem ve výsuvném provedení je dále nutná 2x připojovací sada CS-BD-JX75 a odnímatelné zařízení ZO-BD-25-3 nebo výsuvné zařízení ZV-BD-25-3 OD-MHD-MS75 ) jedna sada umožňuje nahradit jeden jistič (sada obsahuje potřebný spojovací materiál ke spojení jističe a montážní sady) E

11 BD25N, BD25S Obchodní informace Modeion SPÍNAČE 4P Jednoduché spínací Typ Objednací kód Pracovní napětí Kontakty Hmotnost [kg] Balení [kus] PS-BHD- OEZ:247 AC/DC 6 5 V,2 PS-BHD--Au OEZ:2472 AC/DC 5 6 V,2 PS-BHD- PS-BHD- PS-BHD- PS-BHD- Jednoduché rozpínací Typ Objednací kód Pracovní napětí Kontakty Hmotnost [kg] Balení [kus] PS-BHD- OEZ:247 AC/DC 6 5 V,3 PS-BHD--Au OEZ:2473 AC/DC 5 6 V,3 Dvojité Typ Objednací kód Pracovní napětí Kontakty Hmotnost [kg] Balení [kus] PS-BHD-2 OEZ:369 AC/DC 6 5 V,26 PS-BHD-2-Au OEZ:3693 AC/DC 5 6 V,26 PS-BHD- OEZ:369 AC/DC 6 5 V,25 PS-BHD--Au OEZ:3694 AC/DC 5 6 V,25 PS-BHD-2 OEZ:3689 AC/DC 6 5 V,24 PS-BHD-2-Au OEZ:3692 AC/DC 5 6 V,24 Přepínací Typ Objednací kód Pracovní napětí Kontakty Hmotnost [kg] Balení [kus] PS-BHD- OEZ:82 AC/DC 6 25 V,3 PS-BHD--Au OEZ:822 AC/DC 5 6 V,3 PS-BHD-2 OEZ:893 AC/DC 6 25 V,26 PS-BHD-2-Au OEZ:37467 AC/DC 5 6 V,26 Předstihový Typ Objednací kód Popis Kontakty Hmotnost [kg] Balení [kus] SP-BHD-2 OEZ:669 Předstihový kontakt,45 SP-BHD-2 NAPĚŤOVÉ SPOUŠTĚ - TECHNICKÉ INFORMACE pro všechny spínače viz str. E6 4P SV-BHD-X23 PODPĚŤOVÉ SPOUŠTĚ Typ Objednací kód Pracovní napětí Hmotnost [kg] Balení [kus] SV-BHD-X24 OEZ:2465 AC/DC 24, 4, 48 V,4 SV-BHD-X OEZ:2463 AC/DC V,4 SV-BHD-X23 OEZ:2462 AC 23, 4, 5 V / DC 22 V,4 - TECHNICKÉ INFORMACE viz str. E62 4P BLOK ZPOŽDĚNÍ SP-BHD-X23 Typ Objednací kód Pracovní napětí Popis Hmotnost [kg] Balení [kus] SP-BHD-X24 OEZ:2445 AC/DC 24, 4, 48 V, SP-BHD-X OEZ:2443 AC/DC V, SP-BHD-X23 OEZ:2442 AC 23, 4, 5 V / DC 22 V, SP-BHD-X24- ) OEZ:2455 AC/DC 24, 4, 48 V předstihový kontakt,2 SP-BHD-X- ) OEZ:2453 AC/DC V předstihový kontakt,2 SP-BHD-X23- ) OEZ:2452 AC 23, 4, 5 V / DC 22 V předstihový kontakt,2 - TECHNICKÉ INFORMACE viz str. E64 ) - nelze použít v kombinaci s motorovým pohonem MP-BD-X... Typ Objednací kód Popis Hmotnost [kg] Balení [kus] BZ-BX-X23-A OEZ:36696 Umožňuje zpozdit vypnutí podpěťové spouště jističů Modeion,2 - TECHNICKÉ INFORMACE viz str. P2 BZ-BX-X23-A E

12 BD25N, BD25S Obchodní informace RUČNÍ POHONY 4P RP-BD-CK Typ Objednací kód Název - popis Hmotnost [kg] Balení [kus] RP-BD-CK OEZ:365 Blok ručního pohonu - bez uzamykání,223 RP-BD-CK2 OEZ:3652 Blok ručního pohonu - s uzamykáním,223 - TECHNICKÉ INFORMACE viz str. E66 Blok ručního pohonu je nutné doplnit: pro ovládání na jističi - černou pákou ručního pohonu RP-BHD-CP nebo RP-BHD-CP2 pro ovládání přes dveře rozváděče - prodlužovací hřídelí RP-BHD-CH.. - ložiskem ručního pohonu RP-BHD-CN.. - pákou ručního pohonu RP-BHD-CP.. RP-BD-CK2 OEZ:3684 Blok ručního pohonu - žlutý štítek - s uzamykáním,223 - TECHNICKÉ INFORMACE viz str. E66 Blok ručního pohonu je nutné doplnit: pro ovládání na jističi - červenou pákou ručního pohonu RP-BHD-CP2 pro ovládání přes dveře rozváděče - prodlužovací hřídelí RP-BHD-CH.. - ložiskem ručního pohonu RP-BHD-CN.. - pákou ručního pohonu RP-BHD-CP.. RP-BD-CK2 RP-BD-CK3 OEZ:3725 Blok ručního pohonu pro pravé boční ovládání,484 RP-BD-CK3 OEZ:3725 Blok ručního pohonu pro levé boční ovládání,484 - TECHNICKÉ INFORMACE viz str. E66 RP-BD-CK3 RP-BHD-CP RP-BHD-CP OEZ:3655 Páka ručního pohonu - černá - bez uzamykání,75 RP-BHD-CP2 OEZ:3656 Páka ručního pohonu - černá - s uzamykáním,75 - TECHNICKÉ INFORMACE viz str. E66 RP-BHD-CP2 OEZ:3657 Páka ručního pohonu - červená - s uzamykáním,75 - TECHNICKÉ INFORMACE viz str. E66 RP-BHD-CP2 RP-BHD-CN4 OEZ:37246 Ložisko ručního pohonu - krytí IP4,4 - TECHNICKÉ INFORMACE viz str. E66 - používá se v kombinaci s černou pákou ručního pohonu RP-BHD-CP, RP-BHD-CP2 RP-BHD-CN4 RP-BHD-CN4 OEZ:37247 Ložisko ručního pohonu - žlutý štítek - krytí IP4,4 - TECHNICKÉ INFORMACE viz str. E66 - používá se v kombinaci s červenou pákou ručního pohonu RP-BHD-CP2 RP-BHD-CN4 RP-BHD-CN6 OEZ:37248 Ložisko ručního pohonu - krytí IP66,4 - TECHNICKÉ INFORMACE viz str. E66 - používá se v kombinaci s černou pákou ručního pohonu RP-BHD-CP, RP-BHD-CP2 RP-BHD-CN6 RP-BHD-CN6 OEZ:37249 Ložisko ručního pohonu - žlutý štítek - krytí IP66,4 - TECHNICKÉ INFORMACE viz str. E66 - používá se v kombinaci s červenou pákou ručního pohonu RP-BHD-CP2 RP-BHD-CN6 E2

13 BD25N, BD25S Obchodní informace Modeion RUČNÍ POHONY 4P RP-BHD-CH Typ Objednací kód Název - popis Hmotnost [kg] Balení [kus] RP-BHD-CH OEZ:3658 Prodlužovací hřídel - délka 365 mm, lze zkrátit,25 - TECHNICKÉ INFORMACE viz str. E66 RP-BHD-CH2 OEZ:3659 Prodlužovací hřídel - teleskopická, délka mm,255 - TECHNICKÉ INFORMACE viz str. E66 RP-BHD-CH2 MECHANICKÉ BLOKOVÁNÍ A PARALELNÍ SPÍNÁNÍ 4P RP-BHD-CB Typ Objednací kód Název - popis Hmotnost [kg] Balení [kus] RP-BHD-CB OEZ:829 Mechanické blokování - pro pevné provedení,6 - TECHNICKÉ INFORMACE viz str. E67 - Mechanické blokování je nutné doplnit: 2x blokem ručního pohonu RP-BD-CK.. 2x pákou ručního pohonu RP-BHD-CP.. RP-BHD-CD RP-BHD-CD OEZ:8289 Mechanické paralelní spínání - pro pevné provedení,23 - TECHNICKÉ INFORMACE viz str. E67 - mechanické paralelní spínaní je nutné doplnit: 2x blokem ručního pohonu RP-BD-CK.. pákou ručního pohonu RP-BHD-CP.. MB-BD-PV5 MB-BD-PV5 OEZ:962 Mechanické blokování - pro dva jističe BD25,448 MB-BHD-PV3 OEZ:963 Mechanické blokování - pro jeden jistič BD25 a druhý BH63,448 - TECHNICKÉ INFORMACE viz str. E67 - mechanické blokování bovdenem je určeno pro pevné, odnímatelné i výsuvné provední MOTOROVÉ POHONY 4P MP-BD-X23 Typ Objednací kód Název - popis Pracovní napětí Hmotnost [kg] Balení [kus] MP-BD-X24 ) OEZ:36884 Motorový pohon AC/DC 24 V,529 MP-BD-X48 ) OEZ:979 Motorový pohon AC/DC 48 V,529 MP-BD-X OEZ:37 Motorový pohon AC/DC V,529 MP-BD-X23 OEZ: Motorový pohon AC 23 V/ DC 22 V,529 MP-BD-X48-P ) OEZ:979 Motorový pohon - s počítadlem cyklů AC/DC 48 V,546 MP-BD-X-P ) OEZ:3686 Motorový pohon - s počítadlem cyklů AC/DC V,546 MP-BD-X23-P ) OEZ:38 Motorový pohon - s počítadlem cyklů AC 23 V/ DC 22 V,546 - TECHNICKÉ INFORMACE viz str. E69 - motorový pohon nelze použít v kombinaci s SP-BHD-X...- ) pouze na zakázku OD-BHD-PP OD-BHD-PP OEZ:3688 Počítadlo cyklů - délka kabelu, m,8 - ROZMĚRY viz str. E3 OVLÁDACÍ RELÉ OD-BHD-KA2 OD-BHD-KA2 OEZ:389 Prodlužovací kabel - k motorovému pohonu 2 žil, délka,6 m - TECHNICKÉ INFORMACE viz str. E69, Typ Objednací kód Parametry Hmotnost [kg] Balení [kus] OD-BHD-RX OEZ:37425 AC/DC 24 V,6 OD-BHD-RX2 OEZ:37426 AC/DC 48 V,6 OD-BHD-RA3 OEZ:37427 AC 23 V,6 OD-BHD-RD4 OEZ:37428 DC V,6 - TECHNICKÉ INFORMACE viz str. P3 OD-BHD-RA3 E3

14 BD25N, BD25S Obchodní informace DOPLŇKY 4P OD-BHD-KS2 Typ Objednací kód Název - popis Hmotnost [kg] Balení [kus] OD-BHD-KS2 OEZ:2474 Izolační přepážky - sada (dva kusy), pro a 4P provedení,77 OD-BHD-KS42 OEZ:9575 Izolační přepážka - jeden kus, pro 4P provedení,39 - jsou součástí každé dodávky spínacího bloku - při opačném připojení jističe/odpínače (zdroj na svorky 2, 4, 6) je nutné ve většině případů montovat tyto přepážky i na dolní stranu - podrobnější informace viz str. E22 OD-BD-KS3 OEZ:34 Kryt svorek - krytí IP2, pro provedení,98 OD-BD-KS43 OEZ:9576 Kryt svorek - krytí IP2, pro 4P provedení,4 - zvyšuje stupeň krytí připojovacího místa na IP2 při použití blokových svorek CS-BD-B2, B2, B22 a B4 - je určen pro pevné, odnímatelné i výsuvné provedení OD-BD-KS3 OD-BD-UP OEZ:33 Uzamykatelná páka,9 - umožnuje uzamknutí jističe ve stavu vypnuto ručně (nataženo) - k uzamknutí je potřeba visací zámek s průměrem dříku 4 6 mm OD-BD-UP OD-BD-VP OD-BD-VP OEZ:5328 Plombovací vložka šroubu, 2 - umožňuje zaplombovat: - kryt dutin - kryt svorek - nadproudovou spoušť - blok ručního pohonu - motorový pohon OD-BD-VP2 OEZ:825 Přídavný kryt nadproudové spouště,8 - umožňuje zaplombovat nastavení nadproudové spouště, např. u jističů v elektroměrovém rozváděči OD-BD-VP2 OD-BHD-KA OEZ:4555 Propojovací kabel - pro propojení příslušenství jističe/ odpínače v odnímatelném a výsuvném provedení - 5 žil (lze použít i pro odnímatelné a pevné provedení),2 OD-BHD-KA SO-BHD- SO-BHD- OEZ:456 Signalizace polohy - signalizuje polohu jističe v odnímatelném nebo výsuvném zařízení - TECHNICKÉ INFORMACE viz str. E5, E52,8 OD-BD-KK OD-BD-KK OEZ:4559 Klíčovací sada - znemožňuje vložení do odnímatelného nebo výsuvného zařízení jiný spínací blok - TECHNICKÉ INFORMACE viz str. E5, E52,2 OD-BHD-KT OD-BHD-KT OEZ:4642 Kryt zapínacího tlačítka - pro motorový pohon, kryt lze zaplombovat - TECHNICKÉ INFORMACE viz str. E69,2 E4

15 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Parametry JISTIČ ODPÍNAČ Typ BD25N, BD25S Rozměry A x B x C + D (/4P provedení) 5/4 x 225 x mm 5/4 x 225 x mm Hmotnost (/4P provedení) 3/4 kg 3/4 kg Normy ČSN EN EN , IEC ČSN EN EN , IEC Certifikační značky Jistič Odpínač Rozměry Montážní polohy - pevné, odnímatelné i výsuvné provedení Zapojení odpínače pro DC obvody Počet pólů 3, 4 3, 4 Jmenovitý proud I n, 6, 2, 25 A - Jmenovitý trvalý proud I u 25 A 25 A Jmenovitý pracovní proud I e - 25 A Jmenovité pracovní napětí U e max. AC 69 V - max. AC 69 V max. AC 44 V Jmenovitý kmitočet f n 5/6 Hz 5/6 Hz Jmenovité impulzní výdržné napětí U imp 8 kv 8 kv Jmenovité izolační napětí U i 69 V 69 V Kategorie užití (selektivita) AC 69 V A - Kategorie užití (režim spínání) AC 69 V - AC-23B Jmenovitý krátkodobý výdržný proud při U e = AC 69 V Řada DC 44 V - DC-23B I cw /t 2,5 ka / s 3 ka / 5 s I NORMAL SUPERIOR BD25N BD25S 6 ka U e - Jmenovitá mezní zkratová vypínací schopnost ka AC 23 V cu (efektivní hodnota) ) 36 ka 65 ka AC 45 V 6 ka 25 ka AC 5 V - ka 3 ka AC 69 V Jmenovitá provozní zkratová vypínací schopnost I cs 3 ka 5 ka AC 23 V (efektivní hodnota) 8 ka 36 ka AC 45 V - 8 ka 3 ka AC 5 V 5 ka 8 ka AC 69 V Jmenovitá zkratová zapínací schopnost (vrcholová hodnota) I cm /U e 75 ka - 4 ka - AC 45 V - 4 ka / AC 45 V 4 ka / DC 44 V Použití v IT sítích U e AC 69 V - Doba vypnutí při I cu ms - Ztráty na pól pevné/výsuvné provedení 8/25 W 8/25 W Mechanická trvanlivost 2 cyklů 2 cyklů Elektrická trvanlivost 3 cyklů 3 cyklů Hustota spínání 2 cyklů/hod 2 cyklů/hod Ovládací síla 8 N 8 N Krytí z čelní strany přístroje IP4 IP4 Krytí svorek IP2 IP2 Pracovní podmínky Referenční teplota okolí 4 C 4 C Rozsah teploty okolí -25 C +55 C -25 C +55 C Pracovní prostředí suché a tropické klima suché a tropické klima Klimatická odolnost ČSN EN 668 ČSN EN 668 Stupeň znečištění 3 3 Max. nadmořská výška 2 m 2 m Seizmická odolnost 3g (8 5) Hz 3g (8 5) Hz Konstrukční modifikace Přívod - přední/zadní / / Odnímatelné provedení /4P / / Výsuvné provedení /4P / / Příslušenství Spínače - pomocný/relativní/návěstní/předstihový / / / / / / Napěťová spoušť Podpěťová spoušť/s předstihovým spínačem / / Ruční čelní pohon/se stavitelnou pákou / / Mechanické blokování-bovdenem/k ručnímu pohonu / / Motorový pohon/s počítadlem cyklů / / Uzamykatelná páka Plombovací vložka šroubu/přídavný kryt nadproudové spouště / / je k dispozici, není k dispozici ) při opačném připojení jističe (vstupní svorky 2, 4, 6, výstupní svorky, 3, 5) se I cu nemění - jištění odpínačů Modeion na str. R E5

16 BD25N, BD25S JISTIČE, ODPÍNAČE Schéma Jistič s příslušenstvím (3pólové provedení) L+ Ovládací obvod motorového pohonu Q3 OF F B ON S Odnímatelné / Výsuvné zařízení ZO-BD SO ZV -BD Motorový pohon Pomocné spouště / Předstihový spínač Hlavní obvod 9 7 X D C D.Y.Y.Y 3 SE-BD 3 5 A NC C NO S5 M P SP-BHD-X... SV -BHD-X... SP-BHD-X...- or or or SP-BHD-2 V Q B T TEST T2 MP T3 X X4 2 J D2 C2 D2.Y 2 dutina č..y 2.Y PE N- Počítadlo Poč. cyklů cyklů SO ZO-BD SO 3 ZV -BD 4 2 Odnímatelné / Výsuvné zařízení A B PS-BHD- X2 Propojovací kabel návěstní relativní pomocné. or. 2 PS-BHD or. PS-BHD PS-BHD PS-BHD- 2. PS-BHD Spínače pomocné dutina č. dutina č.22 dutina č.33 dutina č. č X PS-BHD PS-BHD- Propojovací kabel or or or or 3. PS-BHD PS-BHD PS-BHD or or or or PS-BHD PS-BHD-2 3. Popis schématu ( a 4P provedení) MP motorový pohon - MP-BD-X... M motor P střádač X3 konektor pro připojení ovládacích obvodů X4 konektor pro externí počítadlo cyklů S5 spínač signalizující režim AUTO (NO-C) / MANUAL (NC-C) YC externí počítadlo cyklů - OD-BHD-PP B doporučené zapojení ovládacích obvodů - není součástí motorového pohonu ON zapínací tlačítko OFF vypínací tlačítko S spínač pro nastřádání (sepnuto = automatické střádání, spínač může být trvale sepnut) Q3 jistič motorového pohonu - viz str. E69 J spínací blok - BD25.. Q hlavní kontakty T, T2, T3, T4 ) proudové transformátory V volnoběžka SE-BD jistič - nadproudová spoušť - SE-BD odpínač - blok odpínače - SE-BD-25-V TEST testovací tlačítko spouště ZO-BD odnímatelné zařízení - ZO-BD ZV-BD výsuvné zařízení - ZV-BD X, X2 propojovací kabel - OD-BHD-KA SO, SO2, SO3 kontakty signalizující polohu jističe/odpínače v odnímatelném nebo výsuvném zařízení SO-BHD- - podrobnější informace viz str. E5, E52 SP-BHD-X... podpěťová spoušť SV-BHD-X... napěťová spoušť SP-BHD-X...- podpěťová spoušť s předstihovým kontaktem SP-BHD-2 předstihový kontakt ) pouze u 4pólového provedení spínacího bloku BD E6

17 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Schéma Jistič s příslušenstvím (4pólové provedení) L+ Ovládací obvod motorového pohonu Q3 OF F B ON S Odnímatelné / Výsuvné zařízení 2 4 N 3 ZO-BD SO ZV -BD 5 Motorový pohon Pomocné spouště / Předstihový spínač Hlavní obvod 9 7 X D C D.Y.Y.Y 3 SE-BD N 3 5 A NC NO S5 C M P SP-BHD-X... SV -BHD-X... SP-BHD-X...- or or or SP-BHD-2 V Q B T TEST T2 MP T3 T4 ) X X4 2 J D2 C2 D2.Y 2 dutina č. č..y 2.Y 4 N PE N- SO SO ZO-BD ZV -BD N Počítadlo Poč. cyklů cyklů Odnímatelné / Výsuvné zařízení Propojovací kabel X2 Spínaèe návěstní relativní pomocné Spínače pomocné pomocné pomocné pomocné A PS-BHD- or PS-BHD- or PS-BHD- B PS-BHD- or or or or PS-BHD- PS-BHD- PS-BHD- PS-BHD- PS-BHD- or or or PS-BHD-2 PS-BHD- PS-BHD-2 PS-BHD-2 PS-BHD- or or or or PS-BHD- PS-BHD- PS-BHD- PS-BHD- PS-BHD- PS-BHD- or PS-BHD- or PS-BHD dutina č. dutina č.22 dutina č.3 3 dutina č. č dutina č.44 dutina č.55 dutina č.6 6 X Propojovací kabel E7

18 BD25N, BD25S JISTIČE, ODPÍNAČE 4P Připojování a montáž Silový obvod Připojuje se Cu, Al pasy nebo kabely popřípadě kabely s kabelovými oky. Pro rozšíření možnosti připojovaní se vyrábějí připojovací sady viz str. E8. Zpravidla se vodiče od zdroje připojují na vstupní svorky, 3, 5 a vodiče od zátěže na svorky 2, 4, 6; je však možné opačné připojení (záměna vstupních a výstupních svorek bez omezení jmenovité mezní zkratové vypínací schopnosti I cu ). Při opačném zapojení je ve většině případů nutné doplnit jistič/odpínač izolačními přepážkami OD-BHD-KS2 i na straně svorek 2, 4, 6, podrobnější informace viz str. E22. Připojovací pasy doporučujeme natřít barvou. Musí být provedeno mechanické zpevnění vstupních a výstupních vodičů/pasů tak, aby nedocházelo k přenášení elektrodynamických sil do jističe/odpínače při zkratech. Způsob připojení silového obvodu musí respektovat deionizační prostory jističe/odpínače viz str. E23. Pomocné obvody Spínače, napěťové nebo podpěťové spouště se připojují ohebnými Cu vodiči o průřezu,5 mm 2 do svorek přímo na těchto zařízeních. Motorový pohon a pomocné obvody jističe v odnímatelném nebo výsuvném provedení se připojují pomocí konektoru. Doporučené minimální připojovací průřezy kabelů, pasů a flexibarů pro pevné, odnímatelné i výsuvné provedení I R (I n ) [A] Kabely S [mm 2 ] Pasy Š x V [mm] Cu Al Cu Al x 2 25 x x 2 25 x x 3 25 x x 4 25 x x 5 25 x 6 Při návrhu kabelů je nutné respektovat příslušné platné normy. Závislost maximálního zatížení jističů/odpínačů na teplotě okolí Jistič/odpínač BD25 - připojení Cu kabelem x 2 mm 2 na pól 5 C 55 C 6 C 65 C 7 C 25 A 25 A 25 A 25 A 25 A Mechanické zpevnění vodičů pro BD25 I k 25 ka I k 65 ka E8

19 ø 8, 5 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Připojování a montáž Parametry připojovacích sad Typ I max [A] Kabel - rozsahy připojovacích průřezů S [mm 2 ] Typ kabelu sektorový slaněný sektorový plný kruhový slaněný kruhový plný Pasy a kabelová oka Š x V [mm] Rozměrový výkres /4P CS-BD-A x... CS-BD-A2 CS-BD-B x... str. E27, E4 CS-BD-T CS-BD-T Cu 5 Cu 6 5 Cu 5 Cu CS-BD-B CS-BD-B Cu/Al 6 5 Cu/Al 25 5 Cu/Al 6 5 Cu/Al CS-BD-B2 CS-BD-B Cu/Al 2 24 Cu/Al 5 24 Cu/Al 2 24 Cu/Al str. E24, E39 CS-BD-B2 CS-BD-B x (25 5) Cu/Al 2x (6 5) Cu/Al 2x (25 5) Cu/Al 2x (6 5) Cu/Al str. E24, E39 CS-BD-B22 CS-BD-B x (5 24) Cu/Al 2x (2 24) Cu/Al 2x (5 24) Cu/Al 2x (2 24) Cu/Al str. E25, E4 CS-BD-B4 CS-BD-B x (6 ) Cu/Al 6x (6 ) Cu/Al 6x (6 ) Cu/Al 6x (6 ) Cu/Al str. E26, E4 CS-BD-A37 25 redukce za jistič BA *37 s předním přívodem str. E26, E4 CS-BD-A39 25 redukce za jistič BA *39 a J2UX s předním přívodem str. E27 CS-BD-Z39 25 redukce za jistič BA *39 a J2UX se zadním přívodem str. E28 CS-BD-JX75 25 redukce za jistič BA a J2UX75 s předním přívodem v odnímatelném a výsuvném zařízení str. E28 CS-BD-JT75 25 redukce za jistič J2UX75T s předním přívodem v odnímatelném a výsuvném zařízení str. E34, E38 CS-BD-PS /6,5 2,5 / 4 6 Cu ohebný vodič CS-BD-PS4 /6,5 2,5 / 4 6 Cu ohebný vodič Přední přívod - Cu/Al pasy Zadní přívod - Cu/Al pasy OD-BHD-KS2 25 CS-BD-A CS-BD-A2 2, F Clic k! 3. BD25... BD M , Nm Nm ,8 Nm,8 Nm E9

20 Modeion BD25N, BD25S JISTIČE, ODPÍNAČE 4P Připojování a montáž Přední přívod - Cu/Al kabely kabely - do 5 mm2 Přední přívod - Cu kabely CS-BD-T CS-BD-B OD-BHD-KS2 F 7. OD-BHD-KS2 BD25... BD F Click! Nm... Click! m m2 Al, Cu... 5 Nm mm 2 Al, Cu... 2 Nm mm Cu... 5 Nm mm 2 Cu... 2 Nm mm 5 mm mm 6 mm ,8 Nm 6 mm..,8 Nm Přední přívod - Cu/Al kabely do 24 mm2 Přední přívod - 2x Cu/Al kabely CS-BD-B2 OD-BHD-KS2 2. or OD-BD-KS3 8. CS-BD-B2 OD-BHD-KS2 or Clic k! IP2 3. F F OD-BD-KS3 IP2 Click! BD25... BD F F Nm Nm M8 M mm 2 Al, Cu... 3 Nm mm F 8 mm.,8 Nm E2.,8 Nm mm 2 Al, Cu Nm F mm2 Al, Cu... 5 Nm... 6 mm 7 5 mm 2 Al, Cu... 2 Nm... 6 mm

21 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Připojování a montáž Přední přívod - 6x Cu/Al kabely OD-BHD-KS2 Přední přívod - kabelová oka CS-BD-A CS-BD-B4 or OD-BD-KS3 IP2 OD-BHD-KS2 2. Clic k! 3. F 2. OD-BD-KS3 IP2 or 8. F 6. Click! BD F 9. F CS-BD-B4 5 Nm M8. M mm2 Cu ( Klauke ) , mm2 Al ( Klauke ) ,5 F 37, mm Cu, Al... 4 Nm... 5 Nm mm 2 6 mm Cu, Al... 6 Nm... F 4 mm 6. 9.,8 Nm,8 Nm. Přední přívod - redukce BD za jistič BA *37 Přední přívod - redukce BD za jistič BA *39 a J2UX CS-BD-A37 CS-BD-A39 OD-BHD-KS2 F Click! OD-BHD-KS2 3. BD25... BD Click! 3. F M8. M Nm... ø 6 ø Nm ,8 Nm 22 9.,8 Nm 44 E2

22 BD25N, BD25S JISTIČE, ODPÍNAČE Připojování a montáž Zadní přívod redukce BD za jistič BA *39 a J2UX se zadním přívodem 4P NENÍ SOU ÁSTÍ DODÁVKY 25 ø 38 5 CS-BD-A2 5 Nm CS-BD-Z Nm... 6 BD MAX , 8 N m 4. 5 Nm... 6 Deionizační prostory POUŽITÍ IZOLAČNÍCH PREPÁŽEK A KRYTŮ SVOREK U JISTIČŮ A ODPÍNAČŮ PEVNÉ PROVEDENÍ - přední přívod - svorky, 3, 5 a) pokud je U e AC 45 V, je nutné použít izolační přepážky OD-BHD-KS2 (horní strana) nebo kryt svorek OD-BHD-KS3 b) pokud k připojení silového obvodu na svorky, 3, 5 nejsou použity izolované vodiče, flexibary nebo zadní přívod, je nutné použít izolační přepážky OD-BHD-KS2 nebo kryt svorek OD-BHD-KS3 - svorky 2, 4, 6 pouze pokud je jistič/odpínač připojen ke zdroji svorkami 2, 4, 6 a zároveň: (dolní strana) a) pokud je U e AC 45 V, je nutné použít izolační přepážky OD-BHD-KS2 nebo kryt svorek OD-BHD-KS3 - zadní přívod - izolační přepážky ani kryty svorek se nemusejí používat b) pokud k připojení silového obvodu na svorky 2, 4, 6 nejsou použity izolované vodiče, flexibary nebo zadní přívod, je nutné použít izolační přepážky OD-BHD-KS2 nebo kryt svorek OD-BHD-KS3 ODNÍMATELNÉ A VÝSUVNÉ ZAŘÍZENÍ - izolační přepážky ani kryty svorek se nemusejí používat E22

23 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE Deionizační prostory 4P C=2 B=5 B=5 B=5 C=2 H OD-BHD-KS2 E=5 G=8 A minimální vzdálenost mezi jističem/odpínačem a neizolovanou uzemněnou stěnou (platí pro připojení pomocí izolovaných vodičů, kabelů, flexibarů nebo zadního přívodu) A2 A A -5 A minimální délka izolace holých vodičů (pomocí izolačních přepážek OD-BHD-KS2 od mm do max. 5 mm případně pomocí doplňkové izolace vodičů na přepážkami minimálně na hodnotu A) F= G= A2 minimální vzdálenost: - mezi jističem/odpínačem a neizolovanou uzemněnou stěnou (platí pro neizolované vodiče a sběrnice) - mezi jističem/odpínačem a sběrnicí - mezi dvěma jističi/odpínači umístěnými vertikálně nad sebou - mezi neizolovanými přívody dvou jističů/odpínačů nad sebou C, D, E, F, G minimální vzdálenost mezi jističem/ odpínačem a neizolovanou uzemněnou stěnou H minimální vzdálenost mezi neizolovanými vodiči minimální vzdálenost jističů v řadě bez použití izolačních přepážek je 5 mm H Pas >5mm max.3 mm Kabel max.3 mm Flexibar Při použití izolovaných vodičů, kabelů, flexibarů nebo zadního přívodu není nutné do U <= 45 V AC použít izolační přepážky OD-BHD-KS2. U [V] BD25S v obvodu s I k [ka] > BD25N v obvodu s I k [ka] G [mm] H [mm] A [mm] A [mm] < 8 A2 [mm] A [mm] A [mm] A2 [mm] A [mm] A [mm] A2 [mm] pozn.: I k - max. zkratový proud v jištěném obvodu (efektivní hodnota) E23

24 BD25N, BD25S JISTIČE, ODPÍNAČE Rozměry Pevné provedení, přední přívod Vrtací plán , R88 2 4xø5,5,5 3, > AC 45 V... < AC 45 V 6 26 Ø 8, Pevné provedení, přední přívod (připojovací sada CS-BD-B2) ø22 E24

25 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE Rozměry Pevné provedení, přední přívod (připojovací sada CS-BD-B2) Ø8 Ø8 E25

26 BD25N, BD25S JISTIČE, ODPÍNAČE Rozměry Pevné provedení, přední přívod (připojovací sada CS-BD-B22) Ø22 Ø22 Pevné provedení, přední přívod (připojovací sada CS-BD-B4) ø8,4 ø8,4 ø8,4 E26

27 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE Rozměry Pevné provedení, zadní přívod (připojovací sada CS-BD-A2) Vrtací plán 7, , xø5, ø8,5 6, R Pevné provedení, přední přívod (připojovací sada CS-BD-A37) ,5 2, ø E27

28 BD25N, BD25S JISTIČE, ODPÍNAČE Rozměry Pevné provedení, přední přívod (připojovací sada CS-BD-A39, montážní sada OD-BHD-MS39) ,5 225 ø ø Pevné provedení, zadní přívod (připojovací sada CS-BD-Z39, montážní sada OD-BD-MZ39) , xØ7 2xØ E28

29 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE Rozměry Pevné provedení, ruční pohon 42,5 BH25... RP-BD-CK.. RP-BHD-CP Pevné provedení, ruční pohon - čelní, se stavitelnou pákou 7 RP-BD-CK.. RP-BHD-CP.. RP-BHD-CN.. BD25... RP-BHD-CH PANEL ROZVÁDĚČE (CH) (CH2) Úprava dveří rozváděče MIN ,5 4x 6,5 ZÁVĚS DVEŘÍ ROZVÁDĚČE E29

30 BD25N, BD25S JISTIČE, ODPÍNAČE Rozměry Pevné provedení, ruční pohon - pravé boční ovládání, se stavitelnou pákou 5 PANEL ROZVÁDĚČE RP-BD-CK3 RP-BHD-CN.. RP-BHD-CP RP-BHD-CH... BD (CH) (CH2) 7 63 Pevné provedení, motorový pohon MP-BD-X... R487,9 Rozměry otvoru ve dveřích rozváděče pro externí počítadlo cyklů Rmax Pevné provedení, ruční pohon - levé boční ovládání, se stavitelnou pákou PANEL ROZVÁDĚČE RP-BD-CK3 5 RP-BHD-CN.. 7 RP-BHD-CP.. RP-BHD-CH BD (CH) (CH2) E3

31 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE Rozměry Odnímatelné zařízení Vrtací plán xø5,5 4xø5, ø8, Odnímatelné zařízení, kryt svorek OD-BD-KS ,5 3, E3

32 BD25N, BD25S JISTIČE, ODPÍNAČE Rozměry Odnímatelné provedení Vrtací plán ,5 258 ø8, xø5, ,5 8,5 2 2 R6 98 4xø5, ,5 Odnímatelné provedení E32

33 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE Rozměry Odnímatelné provedení, ruční pohon Odnímatelné provedení, motorový pohon E33

34 BD25N, BD25S JISTIČE, ODPÍNAČE Rozměry Odnímatelné zařízení (připojovací sada CS-BD-JX75, montážní sada OD-BHD-MS75) 2xø xø5 6, , Odnímatelné zařízení (připojovací sada CS-BD-JT75, montážní sada OD-BD-MT75) 2xø xø ,5 54 E

35 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE Rozměry Výsuvné zařízení Vrtací plán xø5,5 4xø5, ,5 75 3, ø8, Výsuvné zařízení, kryt svorek OD-BD-KS ,5 E

36 BD25N, BD25S JISTIČE, ODPÍNAČE Rozměry Výsuvné provedení Pracovní poloha Revizní poloha , Výsuvné provedení, ruční pohon Pracovní poloha Revizní poloha , E36

37 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE Rozměry Výsuvné provedení, motorový pohon Pracovní poloha Revizní poloha Výsuvné zařízení (připojovací sada CS-BD-JX75, montážní sada OD-BHD-MS75) 2xø ,5 4xø5 6, E37

38 BD25N, BD25S JISTIČE, ODPÍNAČE Rozměry Výsuvné zařízení (připojovací sada CS-BD-JT75, montážní sada OD-BD-MT75) 2xø xø , Výsuvné zařízení, zadní přívod (připojovací sada CS-BD-A2) , ø8, xø5, E38

39 7 26 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Rozměry Pevné provedení, přední přívod Vrtací plán > AC 45 V... < AC 45 V ,5 65 R88 2, xø5,5 3, ø8, Pevné provedení, přední přívod (připojovací sada CS-BD-B2 + CS-BD-B42) ø22 E39

40 BD25N, BD25S JISTIČE, ODPÍNAČE 4P Rozměry Pevné provedení, přední přívod (připojovací sada CS-BD-B2 + CS-BD-B42) Pevné provedení, přední přívod (připojovací sada CS-BD-B22 + CS-BD-B422) Ø8 Ø8 3 Ø22 Ø22 E4

41 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Rozměry Pevné provedení, přední přívod (připojovací sada CS-BD-B4 + CS-BD-B44) Pevné provedení, zadní přívod (připojovací sada CS-BD-A2 + CS-BD-A42) ø8,4 ø8,4 ø8,4 Vrtací plán ,5 93 ø8, ,5 28,5 2 2 ø6 4xø5, E4

42 BD25N, BD25S JISTIČE, ODPÍNAČE 4P Rozměry Pevné provedení, ruční pohon 77,5 BH25... RP-BD-CK.. RP-BHD-CP Pevné provedení, ruční pohon - čelní, se stavitelnou pákou 7 RP-BD-CK.. RP-BHD-CP.. RP-BHD-CN.. BD25... RP-BHD-CH PANEL ROZVÁDĚČE (CH) (CH2) Úprava dveří rozváděče MIN ,5 4x 6,5 ZÁVĚS DVEŘÍ ROZVÁDĚČE E42

43 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Rozměry Pevné provedení, motorový pohon Rozměry otvoru ve dveřích rozváděče pro externí počítadlo cyklů R487,9 Rmax Odnímatelné zařízení Vrtací plán xø5,5 45 4xø5, ,5 3, ø8, E43

44 BD25N, BD25S JISTIČE, ODPÍNAČE 4P Rozměry Odnímatelné zařízení, kryt svorek OD-BD-KS Odnímatelné provedení E44

45 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Rozměry Odnímatelné provedení, zadní přívod (připojovací sada CS-BD-A2+ CS-BD-A42) Vrtací plán , xø5,5 ø8, E45

46 BD25N, BD25S JISTIČE, ODPÍNAČE 4P Rozměry Odnímatelné provedení, ruční pohon Odnímatelné provedení, motorový pohon E46

47 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Rozměry Výsuvné zařízení Vrtací plán xø5,5 4xø5, , ø8, Výsuvné zařízení, kryt svorek OD-BD-KS , ,5 E47

48 BD25N, BD25S JISTIČE, ODPÍNAČE 4P Rozměry Výsuvné provedení Pracovní poloha Revizní poloha , Výsuvné provedení, zadní přívod (připojovací sada CS-BD-A2 + CS-BD-A42) Vrtací plán ,5 ø8, xø5, E48

49 BD25N, BD25S Modeion JISTIČE, ODPÍNAČE 4P Rozměry Výsuvné provedení, ruční pohon Pracovní poloha Revizní poloha Výsuvné provedení, motorový pohon Pracovní poloha Revizní poloha , E49

50 BD25N, BD25S ODNÍMATELNÉ ZAŘÍZENÍ 4P ZO-BD-25-3 Odnímatelné zařízení Jistič v odnímatelném provedení Uzamknutí odnímatelného zařízení proti vložení jističe Popis Odnímatelné provedení jističe/odpínače je určeno do náročných průmyslových provozů, kde je potřeba rychlá výměna jističe a viditelné, galvanické rozpojení obvodu. Odnímatelné zařízení obsahuje kompletní příslušenství k sestavení jističe/odpínače v odnímatelném provedení z původně pevného provedení. Součástí odnímatelného zařízení jsou: - základna odnímatelného zařízení - připojovací sady 2x (celkem 6 svorek) - montují se na spínací blok - blokovací táhlo (zabezpečuje automatické vypnutí jističe při manipulaci - zasouvání nebo odnímání) - montážní sada šroubů - pro upevnění jističe do odnímatelného zařízení (k upevnění odnímatelného zařízení do rozváděče se používá sada montážních šroubů, která je součástí dodávky spínacího bloku). Polohy jističe Jistič v odnímatelném provedení má dvě polohy:. zasunuto (pracovní poloha) 2. odejmuto Silový obvod K připojení pasů nebo kabelových ok se používá připojovací sada CS-BD-A, která je součástí dodávky spínacího bloku BD25... K jinému připojení se používají připojovací sady viz str. E8. Připojení musí respektovat doporučení viz str. E8. Pomocné obvody Připojují se pomocí 5žilového kabelu OD-BHD-KA. Signalizace polohy SO-BHD- Odnímatelné zařízení je možné doplnit max. čtyřmi spínači (u 4pólového provedení max. 6 spínači) pro signalizaci polohy zasunuto/odejmuto. Stavy spínačů SO-BHD- v odnímatelném zařízení podle polohy jističe Dutina, 2, 3, 4 (9, 2) ) Klíčovací sada OD-BD-KK Odnímatelné zařízení a jistič je možné doplnit klíčovací sadou, která znemožňuje zasunout do odnímatelného zařízení jiný jistič. Příslušenství jističe v odnímatelném provedení Jistič v odnímatelném provedení má stejné příslušenství jako pevný jistič. Výhody a zvýšení bezpečnosti obsluhy elektrického zařízení: Jednoznačná dálková signalizace polohy jističe. Možnost uzamknutí odnímatelného zařízení visacími zámky proti vložení jističe. Viditelné a galvanické rozpojení silového obvodu. Snadná výměna jističe v případě poruchy. Krytí IP2 všech připojovacích míst. Odnímatelné zařízení není potřeba zemnit. OD-BD-KK OD-BHD-KA Umístění dutin pro spínače SO-BHD- v odnímatelném zařízení, 2, 3, 4 OD-BD-KK Poloha jističe 2 4 Zasunuto Odejmuto pozn.: - kontakt rozepnut, - kontakt sepnut ) dutiny 9 a 2 jsou pouze u 4pólového provedení Parametry SO-BHD- Typ SO-BHD- Jmenovité pracovní napětí U e AC 4 V DC 22 V Jmenovité izolační napětí U i AC 5 V Jmenovitý kmitočet f n 5/6 Hz Jmenovitý pracovní proud I e /U e AC-3 I e /U e DC-5 Schéma zapojení jističe v odnímatelném provedení s příslušenstvím viz str. E6. 3 A / AC 4 V 3,5 A / DC 24 V, A / DC 48 V,,3 A / DC V,,5 A / DC 22 V Tepelný proud I th 6 A Řazení kontaktů Připojovací průřez S,5 mm 2 Krytí svore k (připojeného spínače) IP2 Rozsah teploty okolí -25 C +55 C SO-BHD- E5

51 BD25N, BD25S Modeion ODNÍMATELNÉ ZAŘÍZENÍ 4P Doporučená manipulace s jističem Při manipulaci s jističem v odnímatelném provedení a motorovým pohonem se jistič může dostat do stavu, ve kterém je první pokus o zapnutí motorovým pohonem neúspěšný. Zapnutí se provede až při opakovaném zapínacím impulzu. Aby k tomuto jevu nedocházelo, je možné provést některé z následujících opatření: ) Dodržet postup manipulace s jističem viz níže Doporučený postup manipulace. 2) Do obvodu motorového pohonu zapojit ovládací relé OD-BHD-R podle schéma zapojení viz str. E73. Jistič v odnímatelném provedení s motorovým pohonem Doporučený postup manipulace Po každé manipulaci s jističem v odnímatelném provedení je nutné po opětovném zasunutí do odnímatelného zařízení provést následující úkony v daném pořadí: ) Stisknout vypínací (červené) tlačítko na motorovém pohonu viz obrázek. 2) Stisknout zapínací (zelené) tlačítko na motorovém pohonu viz obrázek. 2 Změny stavu spínačů v dutinách spínacího bloku při odnímaní jističe Stav jističe před odejmutím Stav spínačů před odejmutím - poloha zasunuto Stav spínačů po odejmutí - poloha vysunuto Dutina 2 3 (4, 5, 6) ) 2 3 (4, 5, 6) ) Poloha páky jističe Stav hlavních kontaktů PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 Zapnuto Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Vypnuto nadproudovou spouští Vypnuto ze stavu zapnuto: pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu pozn.: - kontakt rozepnut, - kontakt sepnut ) dutiny 4, 5, 6 jsou pouze u 4pólového provedení E5

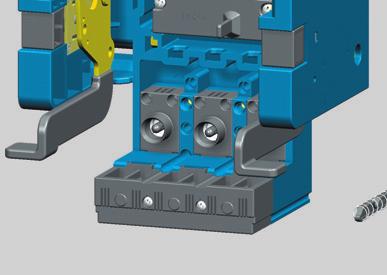

52 BD25N, BD25S VÝSUVNÉ ZAŘÍZENÍ 4P Uzamknutí výsuvného zařízení proti vložení jističe ZV-BD-25-3 Výsuvné zařízení Jistič ve výsuvném provedení Popis Výsuvné provedení jističe/odpínače je určeno do náročných průmyslových provozů, kde je potřeba rychlá výměna jističe, časté revize a viditelné, galvanické rozpojení obvodu. Výsuvné zařízení obsahuje kompletní příslušenství k sestavení jističe/odpínače ve výsuvném provedení z původně pevného provedení. Součástí výsuvného zařízení jsou: - základna výsuvného zařízení - pohyblivé bočnice 2x - připojovací sady 2x (celkem 6 svorek) - montují se na spínací blok - blokovací táhlo (zabezpečuje automatické vypnutí jističe při manipulaci-zasouvání nebo vysouvání) - k upevnění výsuvného zařízení do rozváděče se používá sada montážních šroubů, která je součástí dodávky spínacího bloku. Polohy jističe Jistič ve výsuvném provedení má tři polohy:. zasunuto (pracovní poloha) 2. vysunuto (revizní poloha) 3. odejmuto Klíčovací sada OD-BD-KK Výsuvné zařízení a jistič je možné doplnit klíčovací sadou, která znemožňuje zasunout do výsuvného zařízení jiný jistič. Signalizace polohy SO-BHD- Výsuvné zařízení je možné doplnit spínači pro signalizaci polohy zasunuto/vysunuto/odejmuto. Stavy spínačů SO-BHD- ve výsuvném zařízení podle polohy jističe a polohy aretace Dutina, 2, 3, 4 (9, 2) ) 5, 7 (9, 2) ) 6, 8 Silový obvod K připojení pasů nebo kabelových ok se používá připojovací sada CS-BD-A, která je součástí dodávky spínacího bloku BD25.. K jinému připojení se používají připojovací sady viz str. E8. Připojení musí respektovat doporučení viz str. E8. Pomocné obvody Připojují se pomocí 5žilového kabelu OD-BHD-KA. Příslušenství jističe ve výsuvném provedení Jistič ve výsuvném provedení má stejné příslušenství jako pevný jistič. Výhody a zvýšení bezpečnosti obsluhy elektrického zařízení: Jednoznačná dálková a místní signalizace polohy jističe a polohy aretace. Kontrola funkce jističe a příslušenství v revizní poloze. Uzamknutí výsuvného zařízení proti vložení jističe, uzamknutí jističe v zasunuté (pracovní) poloze, uzamknutí jističe ve vysunuté (revizní) poloze - uzamykání pomocí visacích zámků. Viditelné a galvanické rozpojení silového obvodu. Snadná výměna jističe v případě poruchy. Krytí IP2 všech připojovacích míst. Výsuvné zařízení není potřeba zemnit. OD-BD-KK OD-BD-KK Uzamknutí jističe ve výsuvném provedení proti manipulaci Umístění dutin pro spínače SO-BHD- ve výsuvném zařízení 5, 7, 2, 3, 4 6, 8 Poloha jističe a aretace Zasunuto a nezaaretováno Zasunuto a zaaretováno Vysunuto a nezaaretováno Vysunuto a zaaretováno Odejmuto a nezaaretováno Odejmuto a zaaretováno pozn.: - kontakt rozepnut, - kontakt sepnut - provozní stav je vždy v poloze zaaretováno - v poloze zaaretováno je možné výsuvné zařízení uzamknout (podrobnější informace viz Výhody a zvýšení bezpečnosti obsluhy el. zařízení) ) dutiny 9 a 2 jsou pouze u 4pólového provedení Parametry SO-BHD- Typ SO-BHD- Jmenovité pracovní napětí U e AC 4 V DC 22 V Jmenovité izolační napětí U i AC 5 V Jmenovitý kmitočet f n 5/6 Hz Jmenovitý pracovní proud I e /U e AC-3 I e /U e DC-5 Schéma zapojení jističe ve výsuvném provedení s příslušenstvím viz str. E6. OD-BHD-KA SO-BHD- 3 A / AC 4 V 3,5 A / DC 24 V, A / DC 48 V,,3 A / DC V,,5 A / DC 22 V Tepelný proud I th 6 A Řazení kontaktů Připojovací průřez S,5 mm 2 Krytí svorek (připojeného spínače) IP2 Rozsah teploty okolí -25 C +55 C E52

53 BD25N, BD25S Modeion VÝSUVNÉ ZAŘÍZENÍ 4P Doporučená manipulace s jističem Při manipulaci s jističem ve výsuvném provedení a motorovým pohonem se jistič může dostat do stavu, ve kterém je první pokus o zapnutí motorovým pohonem neúspěšný. Zapnutí se provede až při opakovaném zapínacím impulzu. Aby k tomuto jevu nedocházelo, je možné provést některé z následujících opatření: ) Dodržet postup manipulace s jističem viz níže Doporučený postup manipulace. 2) Do obvodu motorového pohonu zapojit ovládací relé OD-BHD-R podle schéma zapojení viz str. E73. Jistič ve výsuvném provedení s motorovým pohonem Doporučený postup manipulace Po každé manipulaci s jističem ve výsuvném provedení je nutné po opětném zasunutí do výsuvného zařízení provést následující úkony v daném pořadí: ) Stisknout vypínací (červené) tlačítko na motorovém pohonu viz obrázek. 2) Stisknout zapínací (zelené) tlačítko na motorovém pohonu viz obrázek. 2 Změny stavu spínačů v dutinách spínacího bloku při zasouvání a vysouvání jističe Stav před zasunutím/vysunutím Stav po zasunutí/vysunutí Stav jističe před zasunutím Stav spínačů před zasunutím - poloha vysunuto Stav spínačů po zasunutí - poloha zasunuto Stav jističe před vysunutím Stav spínačů před vysunutím - poloha zasunuto Stav spínačů po vysunutí - poloha vysunuto Dutina 2 3 (4, 5, 6) ) 2 3 (4, 5, 6) ) Poloha páky jističe Stav hlavních kontaktů PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 PS-BHD- 4 3 PS-BHD- 2 Zapnuto Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Vypnuto nadproudovou spouští Vypnuto ze stavu zapnuto: pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu pozn.: - kontakt rozepnut, - kontakt sepnut ) - dutiny 4, 5, 6 jsou pouze u 4pólového provedení E53

54 BD25N, BD25S NADPROUDOVÉ SPOUŠTĚ - DTV3 4P I n = A SE-BD--DTV3 I n = 6 A SE-BD-6-DTV3 Redukovaný proud Tepelná paměť Zkratová spoušť Vlastnosti vhodná pro jištění vedení a distribučních transformátorů jistí proti nadproudu i zkratu nastavení redukovaného proudu I R =,4 I n tepelnou paměť lze zapnout/vypnout (ON = T (t), OFF = T () ) nastavení hodnoty zkratové spouště I i ve dvou krocích, 4x I R nebo 8x I R nastavení I R a I i pomocí otočných přepínačů je skokové nadproudová spoušť signalizuje provozní stav a velikost procházejícího proudu pomocí LED hodnoty parametrů nadproudové spouště jsou od výrobce nastaveny na minimum I n = 25 A SE-BD-25-DTV3 Údaje pro projekt Spínací blok BD25 Nadproudová spoušť SE-BD- Nastavení nadproudové spouště Redukovaný proud I R. A Tepelná paměť T. Proud zkratové spouště I i. A (. x I R) t I R DŮLEŽITÉ při jištění transformátorů a vedení musí být zapnuta tepelná paměť - transformátor anebo vedení tak budou chráněny proti opakovanému přetížení I i I E54

55 BD25N, BD25S Modeion NADPROUDOVÉ SPOUŠTĚ - MTV8, režim TV 4P I n = A SE-BD--MTV8 I n = 6 A SE-BD-6-MTV8 Redukovaný proud Zpoždění tepelné spouště Zkratová spoušť Vlastnosti režim TV - vhodný pro jištění vedení, distribučních transformátorů a generátorů jistí proti nadproudu i zkratu nastavení redukovaného proudu I R =,4 I n tepelnou paměť lze zapnout/vypnout (ON = T (t), OFF = T () ) v režimu TV není aktivní podproudová spoušť nastavení zpoždění tepelné spouště t R s, 3 s, s a 2 s nastavení hodnoty zkratové spouště I i v 8 krocích a možnost zpoždění vypínání zkratové spouště 5 ms nastavení I R, t R a I i pomocí otočných přepínačů je skokové nadproudová spoušť signalizuje provozní stav a velikost procházejícího proudu pomocí LED hodnoty parametrů nadproudové spouště jsou od výrobce nastaveny na minimum I n = 25 A SE-BD-25-MTV8 Údaje pro projekt Spínací blok BD25 Nadproudová spoušť SE-BD- Nastavení nadproudové spouště Redukovaný proud I R. A Režim TV Tepelná paměť T. Zpoždění tepelné spouště t R. s Proud zkratové spouště I i. A Zpoždění zkratové spouště. ms t I R t R DŮLEŽITÉ nastavení proudu zkratové spouště I i musí odpovídat impedanční smyčce - musí být splněny podmínky automatického odpojení od zdroje v případě poruchy I i I E55

56 BD25N, BD25S NADPROUDOVÉ SPOUŠTĚ - MTV8, režim M 4P I n = A SE-BD--MTV8 Redukovaný proud Rozběh motoru Zkratová spoušť Vlastnosti režim M - vhodný pro jištění motorů jistí proti nadproudu i zkratu I n = 6 A SE-BD-6-MTV8 nastavení redukovaného proudu I R =,4 I n tepelnou paměť lze zapnout/vypnout (ON = T (t), OFF = T () ) v režimu M je aktivní podproudová spoušť nastavení zpoždění tepelné spouště t R 3 s, 8 s, 5 s a 2 s podle třídy rozběhu motoru nastavení hodnoty zkratové spouště I i v 8 krocích a možnost zpoždění vypínání zkratové spouště 5 ms nastavení I R, t R a I i pomocí otočných přepínačů je skokové nadproudová spoušť signalizuje provozní stav a velikost procházejícího proudu pomocí LED hodnoty parametrů nadproudové spouště jsou od výrobce nastaveny na minimum I n = 25 A SE-BD-25-MTV8 Údaje pro projekt Spínací blok BD25 Nadproudová spoušť SE-BD- Nastavení nadproudové spouště Redukovaný proud I R. A Režim M Tepelná paměť T. Zpoždění tepelné spouště t R. s Proud zkratové spouště I i. A Zpoždění zkratové spouště. ms t I R t R DŮLEŽITÉ při jištění motorů musí být zvolen režim M - motor bude chráněn při výpadku fáze zpoždění tepelné spouště t R musí odpovídat třídě rozběhu motoru při jištění motorů je vhodné nastavit zpoždění zkratové spouště na 5 ms I i I E56

57 BD25N, BD25S Modeion NADPROUDOVÉ SPOUŠTĚ - L 4P I n = 6 A SE-BD-6-L I n = 2 A SE-BD-2-L Vlastnosti vhodná pro jištění vedení s nízkými rázovými proudy jistí proti nadproudu i zkratu redukovaný proud nelze nastavit tepelnou paměť nelze vypnout zkratová spoušť je nastavena pevně na 4x I n I n = 25 A SE-BD-25-L Údaje pro projekt Spínací blok BD25 Nadproudová spoušť SE-BD- Hodnoty nadproudové spouště Jmenovitý proud I n. A Proud zkratové spouště I i. A (4 x I n) Jmenovitý proud Zkratová spoušť t I n DŮLEŽITÉ v obvodu nesmí být velké rázové proudy - docházelo by k nežádoucímu vypínání, protože proud zkratové spouště je nastaven pevně na 4 násobek I n I i I E57

58 BD25N, BD25S NADPROUDOVÉ SPOUŠTĚ - MTV9 režim TV 4P I n = A SE-BD--MTV9 I n = 6 A SE-BD-6-MTV9 Jmenovitý proud Rozběh motoru Selektivní spoušť Vlastnosti režim TV vhodný pro jištění vedení, distribučních transformátorů a generátorů umožňuje nastavení časové selektivity jistí proti nadproudu i zkratu nastavení redukovaného proudu I R =,4 I n tepelnou paměť lze zapnout/vypnout (ON = T (t), OFF = T () ) v režimu TV není aktivní podproudová spoušť nastavení zpoždění tepelné spouště t R s, 3 s, s a 2 s nastavení hodnoty selektivní spouště I sd ve 4 krocích (nezávislá časová spoušť zpožděná) nastavení zpoždění selektivní spouště t sd na ms, ms, 2 ms nebo 3 ms nastavení I R, t R, I sd a t sd pomocí otočných přepínačů je skokové nadproudová spoušť signalizuje provozní stav a velikost procházejícího proudu pomocí LED hodnoty parametrů nadproudové spouště jsou od výrobce nastaveny na minimum I n = 25 A SE-BD-25-MTV9 Zkratová spoušť Údaje pro projekt Spínací blok BD25 Nadproudová spoušť SE-BD- Nastavení nadproudové spouště Redukovaný proud I R. A Režim TV Tepelná paměť T. Zpoždění tepelné spouště t R. s Hodnota selektivní spouště I sd. A ( x I R ) Zpoždění selektivní spouště t sd. ms t I R t R DŮLEŽITÉ nastavení proudu zkratové spouště I i musí odpovídat impedanční smyčce - musí být splněny podmínky automatického odpojení od zdroje v případě poruchy I sd t sd I i I E58

59 BD25N, BD25S Modeion NADPROUDOVÉ SPOUŠTĚ - MTV9 režim M 4P I n = A SE-BD--MTV9 I n = 6 A SE-BD-6-MTV9 Jmenovitý proud Rozběh motoru Selektivní spoušť Vlastnosti režim M vhodný pro jištění motorů umožňuje nastavení časové selektivity jistí proti nadproudu i zkratu nastavení redukovaného proudu I R =,4 I n tepelnou paměť lze zapnout/vypnout (ON = T (t), OFF = T () ) v režimu M je aktivní podproudová spoušť nastavení zpoždění tepelné spouště t R 3 s, 8 s, 5 s a 2 s podle třídy rozběhu motoru nastavení hodnoty selektivní spouště I sd ve 4 krocích (nezávislá časová spoušť zpožděná) nastavení zpoždění selektivní spouště t sd na ms, ms, 2 ms nebo 3 ms nastavení I R, t R, I sd a t sd pomocí otočných přepínačů je skokové nadproudová spoušť signalizuje provozní stav a velikost procházejícího proudu pomocí LED hodnoty parametrů nadproudové spouště jsou od výrobce nastaveny na minimum I n = 25 A SE-BD-25-MTV9 Zkratová spoušť Údaje pro projekt Spínací blok BD25 Nadproudová spoušť SE-BD- Nastavení nadproudové spouště Redukovaný proud I R. A Režim M Tepelná paměť T. Zpoždění tepelné spouště t R. s Hodnota selektivní spouště I sd. A ( x I R ) Zpoždění selektivní spouště t sd. ms t I R t R DŮLEŽITÉ při jištění motorů musí být zvolen režim M - motor bude chráněn při výpadku fáze zpoždění tepelné spouště t R musí odpovídat třídě rozběhu motoru I sd t sd I i I E59

60 BD25N, BD25S NADPROUDOVÉ SPOUŠTĚ - 4D 4P I n = A SE-BD--4D I n = 6 A SE-BD-6-4D Jmenovitý proud Rozběh motoru Zkratová spoušť Vlastnosti vhodná pro jištění vedení a distribučních transformátorů s jištěným N vodičem v TN-C-S a TN-S sítích jistí proti nadproudu i zkratu nastavení redukovaného proudu I R =,4 I n tepelnou paměť lze zapnout/vypnout (ON = T (t), OFF = T () ) nastavení zpoždění tepelné spouště t R s, 3 s, s a 2 s nastavení hodnoty zkratové spouště I i ve 4 krocích (2 9)x I R nastavení úrovně redukovaného proudu I N a zkratového proudu I in ve 4. pólu nastavení I R, t R, I N a I in pomocí otočných přepínačů je skokové nadproudová spoušť signalizuje provozní stav a velikost procházejícího proudu pomocí LED hodnoty parametrů nadproudové spouště jsou od výrobce nastaveny na minimum I n = 25 A SE-BD-25-4D Údaje pro projekt Spínací blok BD25 Nadproudová spoušť SE-BD- Nastavení nadproudové spouště Redukovaný proud I R. A Tepelná paměť T. Zpoždění tepelné spouště t R. s Úroveň redukovaného proudu ve 4. pólu I N. A ( x I R ) Úroveň redukovaného proudu ve 4. pólu I in A ( x I i ) t I R I N t R DŮLEŽITÉ nastavení proudu zkratové spouště I i musí odpovídat impedanční smyčce - musí být splněny podmínky automatického odpojení od zdroje v případě poruchy I i I E6

61 BD25N, BD25S Modeion SPÍNAČE PS-BHD- PS-BHD- PS-BHD- Parametry Typ PS-BHD-.. PS-BHD-..-Au ) Jmenovité pracovní napětí U e AC 6 5 V DC 6 5 V AC 5 6 V DC 5 6 V Jmenovité izolační napětí U i 5 V 5 V Jmenovitý kmitočet f n 5/6 Hz 5/6 Hz Jmenovitý pracovní proud I e /U e AC-5 6 A / 24 V, 4 A / 4 V, 2 A / 5 V AC-2, DC-2,4,5 A / 5 V, I e /U e DC-3,4 A / 24 V,,3 A / 4 V,,2 A / 5 V,4, / 6 V Tepelný proud I th A,5 A Řazení kontaktů,, 2,, 2,, 2,, 2 Připojovací průřez S,5 mm 2,5 mm 2 Krytí svorek (připojeného spínače) IP2 IP2 Rozsah teploty okolí -25 C +55 C -25 C +55 C Typ SP-BHD-2 PS-BHD-/2 PS-BHD--Au/2-Au ) Jmenovité pracovní napětí U e AC 25 V - AC 6 25 V AC 6 25 V AC 5 6 V AC 5 6 V Jmenovité izolační napětí U i 25 V 25 V 25 V Jmenovitý kmitočet f n 5/6 Hz 5/6 Hz 5/6 Hz Jmenovitý pracovní proud I e /U e A / AC 25 V AC-5,5 A / AC 25 V AC-2, DC-2,4,5 A / 5 V, I e /U e - DC-3,2 A / DC 25 V,4, / 6 V Tepelný proud I th - 6 A,5 A Řazení kontaktů 2,, 2 /2 /2 Připojovací průřez S,5 mm 2,5 mm 2,5 mm 2 Krytí svorek (připojeného spínače) IP2 IP2 IP2 Rozsah teploty okolí -25 C +55 C -25 C +55 C -25 C +55 C ) PS-BHD-...- Au není vhodný pro řízení elektromagnetických zátěží 4P SV -BHD-X... SP-BHD-X... PS-BHD-2 SP-BHD PS-BHD-... Umístění dutin ve spínacím bloku BD25... Typové označení, počet a druh kontaktů podle řazení kontaktů Řazení kontaktů Typ Počet kontaktů Druh kontaktů PS-BHD- (-Au) spínací 2 PS-BHD-2 (-Au) 2 spínací PS-BHD- (-Au) rozpínací 2 PS-BHD-2 (-Au) 2 rozpínací PS-BHD- (-Au) + rozpínací+spínací PS-BHD- (-Au) přepínací 2 PS-BHD-2(-Au) 2 přepínací Funkce a název spínačů podle umístění v dutinách spínacího bloku Umístění spínače Název spínače Funkce spínače Dutina Návěstní signalizuje vypnutí jističe nadproudovou spouští Dutina 2 Relativní signalizuje vypnutí jističe/odpínače spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Dutina 3 (4, 5, 6) 2) Pomocný signalizuje polohu hlavních kontaktů jističe/odpínače Dutina Předstihový spíná/rozpíná s předstihem před sepnutím hlavních kontaktů jističe/odpínače 2) dutiny 4, 5, 6 jsou pouze u 4pólového provedení Stavy spínačů v dutinách spínacího bloku Dutina 2 3 (4, 5, 6) ) 2 a 3 2 a 3 2 a Stav jističe Poloha páky jističe Stav hlavních kontaktů PS-BHD- PS-BHD- PS-BHD- PS-BHD- PS-BHD- PS-BHD- SP-BHD-2 SP-BHD-...- PS-BHD-2 PS-BHD- PS-BHD-2 PS-BHD- PS-BHD- PS-BHD- Zapnuto Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Vypnuto nadproudovou spouští Vypnuto ze stavu zapnuto: pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu pozn.: - kontakt rozepnut, - kontakt sepnut ) dutiny 4, 5, 6 jsou pouze u 4pólového provedení E6

62 BD25N, BD25S NAPĚŤOVÉ SPOUŠTĚ SV -BHD-X... SP-BHD-X... SV-BHD-X PS-BHD-... Umístění dutin ve spínacím bloku BD25... Parametry Typ SV-BHD-X Jmenovité pracovní napětí U e AC 24, 4, 48,, 23, 4, 5 V DC 24, 4, 48,, 22 V Jmenovitý kmitočet f n 5/6 Hz Příkon při, U e AC DC < 3 VA < 3 W Charakteristika U,7 U e jistič musí vypnout Čas do vypnutí 2 ms Doba zatížení Připojovací průřez S,5 mm 2 Krytí svorek (připojené spouště) IP2 Umístění v dutině č. Rozsah teploty okolí -25 C +55 C Typové značení podle jmenovitého pracovního napětí U e Typ AC/DC 24, 4, 48 V SV-BHD-X24 AC/DC V SV-BHD-X AC 23, 4, 5 V / DC 22 V SV-BHD-X23 Konkrétní jmenovité pracovní napětí spouště se nastavuje pomocí propojek přímo na spoušti. Od výrobce je nastaveno vždy na nejvyšší hodnotu (viz obr. ). Obr. - Nastavení jmenovitého pracovního napětí 4P Vypnutí jističe/odpínače napěťovou spouští Hlavní kontakty C Pomocný spínač Pomocný spínač C Relativní spínač Relativní spínač t [ms] Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Poloha páky jističe/odpínače Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) E62

63 BD25N, BD25S Modeion NAPĚŤOVÉ SPOUŠTĚ Parametry 4P Reakční čas pomocných spouští Napěťová spoušť SV >5 OK t (ms) Součinnost motorového pohonu a napěťové spouště Při ovládání jističe motorovým pohonem a podpěťovou nebo napěťovou spouští je nutné dodržet časovou prodlevu. Mezi odpojením napětí z napěťové spouště resp. přivedením napětí na podpěťovou spoušť a ovládacím impulzem pro zapnutí motorového pohonu musí být dodrženy následující prodlevy: Napěťová spoušť HK 5 SV >5 SP 2 7 IMP ON t (ms) Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Poloha páky jističe/odpínače Popis grafů Značka HK OK IMP ON SV SP Popis hlavní kontakty Jistič připraven k další manipulaci Zapínací impulz pro motorový pohon Ovládací napětí na napěťové spoušti Ovládací napětí na podpěťové spoušti E63

64 BD25N, BD25S PODPĚŤOVÉ SPOUŠTĚ SV -BHD-X... SP-BHD-X... SP-BHD-X PS-BHD-... Umístění dutin ve spínacím bloku BD25... Parametry Typ SP-BHD-X SP-BHD-X - 2) Jmenovité pracovní napětí U e AC 24, 4, 48,, 23, 4, 5 V DC 24, 4, 48,, 22 V AC 24, 4, 48,, 23, 4, 5 V DC 24, 4, 48,, 22 V Jmenovitý kmitočet f n 5/6 Hz 5/6 Hz Příkon při, U e AC DC < 3 VA < 3 W < 3 VA < 3 W Charakteristika ) U,85 U e - jistič lze zapnout U, U e - jistič musí vypnout U,85 U e - jistič lze zapnout U, U e - jistič musí vypnout Čas do vypnutí 2 ms 2 ms Doba zatížení Připojovací průřez S,5 mm 2,5 mm 2 Krytí svorek (připojené spouště) IP2 IP2 Umístění v dutině č. Rozsah teploty okolí -25 C +55 C -25 C +55 C Předstihový spínač - Jmenovité pracovní napětí U e - AC 25 V Jmenovitý kmitočet f n - 5/6 Hz Jmenovitý pracovní proud I e /U e - A / AC 25 V Řazení kontaktů -, Připojovací průřez S -,5 mm 2 Krytí svorek (připojeného spínače) - IP2 ) vypnutí spouště lze zpozdit pomocí bloku zpoždění BZ-BX-X23-A, podrobnější informace viz str. P2 2) nelze použít v kombinaci s motorovým pohonem MP-BD-X... Typové značení Počet a druh kontaktů podle řazení kontaktů podle jmenovitého pracovního napětí Řazení kontaktů Počet kontaktů Druh kontaktů U e Typ rozpínací AC 24, 4, 48 V SP-BHD-X24 spínací AC/DC V SP-BHD-X AC 23, 4, 5 V / DC 22 V SP-BHD-X23 Konkrétní jmenovité pracovní napětí spouště se nastavuje pomocí propojek přímo na spoušti. Od výrobce je nastaveno vždy na nejvyšší hodnotu Vypnutí jističe/odpínače podpěťovou spouští (viz obr. ). 4P Hlavní kontakty D D Pomocný spínač Pomocný spínač D2 D Relativní spínač 3 Relativní spínač Obr. - Nastavení jmenovitého pracovního napětí Y2.Y.Y4.Y 3.Y2.Y.Y4.Y 3 3 Předstihový spínač 2 Předstihový spínač t [ms] Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Poloha páky jističe/odpínače E64

65 BD25N, BD25S Modeion PODPĚŤOVÉ SPOUŠTĚ Parametry 4P Reakční čas pomocných spouští Podpěťová spoušť SP >5 OK t (ms) Součinnost motorového pohonu a podpěťové spouště Při ovládání jističe motorovým pohonem a podpěťovou nebo napěťovou spouští je nutné dodržet časovou prodlevu. Mezi odpojením napětí z napěťové spouště resp. přivedením napětí na podpěťovou spoušť a ovládacím impulzem pro zapnutí motorového pohonu musí být dodrženy následující prodlevy: Podpěťová spoušť HK 5 SP >5 2 7 IMP ON t (ms) Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Poloha páky jističe/odpínače Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Popis grafů Značka HK OK IMP ON SV SP Popis hlavní kontakty Jistič připraven k další manipulaci Zapínací impulz pro motorový pohon Ovládací napětí na napěťové spoušti Ovládací napětí na podpěťové spoušti E65

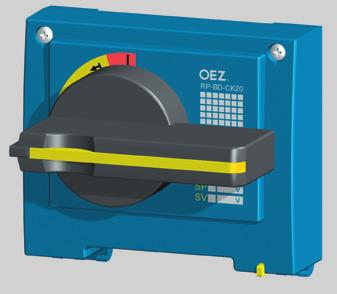

66 BD25N, BD25S RUČNÍ POHONY RP-BD-CK + RP-BHD-CP2 Popis Ruční pohon umožňuje jistič/odpínač ovládat otočným pohybem páky, např. zapínání a vypínání pracovních strojů. Modulární koncepce pohonů umožňuje jednoduchou montáž na spínací blok (i dodatečně) po sejmutí krytu dutin. Upevněný pohon je možné zaplombovat. Pohon a příslušenství pohonu se objednává samostatně podle vlastního výběru, viz str. E2. Ruční pohon umožňuje ovládat jistič: a) z čelního panelu (obr. ) Blok ručního pohonu RP-BD-CK.. + Páka ručního pohonu RP-BHD-CP.. 4P b) přes dveře rozváděče (obr. 2) Blok ručního pohonu RP-BD-CK.. + Prodlužovací hřídel RP-BHD-CH.. + Ložisko ručního pohonu PR-BHD-CN.. + Páka ručního pohonu + RP-BHD-CP.. Obr. - ROZMĚRY viz str. E29 RP-BD-CK2 + RP-BHD-CH + RP-BHD-CN4 + RP-BHD-CP2 Blok ručního pohonu se upevňuje přímo na spínací blok. Ložisko ručního pohonu se upevňuje na dveře rozváděče a zabezpečuje krytí IP4 nebo IP66. Páka ručního pohonu se nasazuje na blok ručního pohonu nebo na ložisko ručního pohonu. Prodlužovací hřídel se dodává ve dvou variantách, normální (délka 365 mm - lze zkrátit) a teleskopická (nastavitelná délka mm). Zvýšení bezpečnosti obsluhy elektrického zařízení: Blok ručního pohonu a páka ručního pohonu jsou dodávány také s možností uzamknutí jističe v poloze vypnuto ručně. Blok i páku ručního pohonu je možné uzamknout až třemi visacími zámky o průměru dříku max. 6 mm. Každé ložisko ručního pohonu blokuje dveře proti otevření ve stavu jističe zapnuto nebo vypnuto spouštěmi a ve stavu jističe vypnuto ručně a zamknuté páce ručního pohonu. Dva jističe s ručními pohony lze doplnit vzájemným mechanickým blokováním nebo mechanickým paralelním spínáním viz str. E67. Obr. 2 - ROZMĚRY viz str. E29 Šroubovákem lze odblokovat mechanizmus zajišťující blokování otevření dveří rozváděče při zapnutém jističi (u ložiska RP-BHD-CN4 a RP-BHD-CN4). Parametry Blokování otevření dveří rozváděče ve stavu jističe Typ Popis Barva Uzamykání ve stavu Krytí zapnuto vypnuto ručně a zamknuto Otevření dveří rozváděče Délka [mm] jističe vypnuto při zapnutém jističi RP-BD-CK Blok ručního pohonu modrá ne RP-BD-CK2 Blok ručního pohonu modrá ano RP-BD-CK2 Blok ručního pohonu žlutá ano RP-BD-CK3 Blok ručního pohonu - boční pravý modrá RP-BD-CK3 Blok ručního pohonu - boční levý modrá RP-BHD-CP Páka ručního pohonu černá ne RP-BHD-CP2 Páka ručního pohonu černá ano RP-BHD-CP2 Páka ručního pohonu červená ano RP-BHD-CN4 Ložisko ručního pohonu černá - IP4 ano ano ano - RP-BHD-CN4 Ložisko ručního pohonu žlutá - IP4 ano ano ano - RP-BHD-CN6 Ložisko ručního pohonu černá - IP66 ano ano ne - RP-BHD-CN6 Ložisko ručního pohonu žlutá - IP66 ano ano ne - RP-BHD-CH Prodlužovací hřídel (lze zkrátit) RP-BHD-CH2 Prodlužovací hřídel - teleskopická E66

67 BD25N, BD25S Modeion MECHANICKÁ BLOKOVÁNÍ A PARALELNÍ SPÍNÁNÍ 4P RP-BHD-CB RP-BHD-CB Mechanické blokování Umožňuje vzájemné mechanické blokování dvou jističů/ odpínačů tak, aby nemohly být sepnuty oba současně, ale vždy jen jeden. Oba jističe mohou být současně vypnuty. Blokování je možné použít mezi dvěma jističi BD25 nebo mezi jističi BD25 a BH63. Oba jističe musí být vybaveny ručním pohonem (minimálně blokem ručního pohonu a pákou ručního pohonu), viz str. E66. Pro použití blokování je bezpodmínečně nutné dodržet rozměry, které jsou vyznačeny na obrázku a uvedeny v tabulce. X L Pravý spínací blok BD BD BH BH Levý spínací blok Rozměr [mm] X L X L X L X L BD ,5 22,5 28,5 8 85,5 BD ,5 22,5 28,5 8 85,5 BH ,5 28,5 57,5 62,5 4 45, BH ,5 28,5 57,5 62,5 4 45, RP-BHD-CD RP-BHD-CD Mechanické paralelní spínání Umožňuje současné zapínání dvou jističů/odpínačů. Paralelní spínání je možné použít mezi dvěma jističi BD25 nebo mezi jističi BD25 a BH63. Oba jističe musí být vybaveny blokem ručního pohonu a pákou ručního pohonu, viz str. E66. Pro použití paralelního spínání je bezpodmínečně nutné dodržet rozměry, které jsou vyznačeny na obrázku a uvedeny v tabulce. Nelze použít v kombinaci s hřídelí ručního pohonu (RP-BHD-CH a RP-BHD-CH2). X Pravý spínací blok BD BD BH BH ) Rozměr [mm] X min X max X min X max X min X max X min X max BD ,5-7 22, ,5-7 22, ,5-7 x x BD ,5-7 22, ,5-7 22, ,5-7 x x BH , , , ,5-7 x x BH , , , ,5-7 x x ) Spínací blok BH (4pólové provedení) může být pouze na levé straně Levý spínací blok E67

68 BD25N, BD25S MECHANICKÉ BLOKOVÁNÍ Mechanické blokování MB-BD-PV5 MB-BHD-PV3 4P MB-BD-PV5 Umožňuje vzájemné mechanické blokování dvou jističů/ odpínačů tak, aby nemohly být sepnuty oba současně, ale vždy jen jeden. Oba jističe mohou být současně vypnuty. Mechanické blokování MB-BD-PV5 je určeno pro dva jističe BD25. Blokování MB-BHD-PV3 je určeno pro jeden jistič BD25 a druhý BH 63. Jističe mohou být v pevném, odnímatelném i výsuvném provedení. Typ jističů BD25 BD25 BD25 BH63 Typ mechanického blokování MB-BD-PV5 MB-BHD-PV3 Rozmístění jističů v rozváděči Podrobnější informace naleznete v návodu k použití, který si můžete stáhnout z našich webových stránek Doporučená manipulace s jističem Při manipulaci s jističem s mechanickým blokováním a motorovým pohonem se jistič může dostat do stavu, ve kterém je první pokus o zapnutí motorovým pohonem neúspěšný. Zapnutí se provede až při opakovaném zapínacím impulzu. Aby k tomuto jevu nedocházelo, je možné provést některé z následujících opatření: ) Dodržet postup manipulace s jističem, viz Doporučený postup manipulace 2) Do obvodu motorového pohonu zapojit ovládací relé OD-BHD-R podle schématu zapojení, viz str. E74. Doporučený postup manipulace ) K vypnutí jističe se musí použít napěťová (podpěťová) spoušť. Vypnutí jističe nelze provádět motorovým pohonem 2) Jistič lze nastřádat a zapnout jen tehdy pokud je druhý jistič ve vypnutém stavu. Ukazatel stavu jističe na motorovém pohonu je v poloze O. Mezi nastřádáním a zapnutím jističe je nutno dodržet časový interval min. ms. Spínač S musí být rozpojen. 3) Při nedodržení těchto zásad je první zapnutí jističe motorovým pohonem neúspěšné. Rmin = min. 8 E68

69 BD25N, BD25S Modeion MOTOROVÉ POHONY 4P MP-BD-X23 ROZMĚRY viz str. E3 Popis Slouží pro dálkové zapínání i vypínání jističe. Jednoduchá montáž na jistič po sejmutí krytu dutin jističe. Použití pro průmyslové aplikace, jako např. pro přepínání záskokových zdrojů, fázování dvou zdrojů atd. a všude tam, kde je potřeba zajistit automatizovaný bezobslužný provoz elektrických zařízení. Pro rychlejší vypínání jističe (např. bezpečnostní STOP tlačítko) je možné použít podpěťovou nebo napěťovou spoušť. Na čelním panelu motorového pohonu je přepínač režimu AUTO/MANUAL: - Režim AUTO dálkové ovládání. Jistič se ovládá tlačítky pro dálkové zapnutí a dálkové vypnutí, dále je možné v této poloze ovládat jistič/pohon mechanicky na čelním panelu pohonu - Režim MANUAL ruční mechanické ovládání. Není potřeba ovládací napětí. Jistič lze zapínat zeleným zapínacím tlačítkem a vypínat červeným vypínacím tlačítkem na čelní panelu pohonu. Elektrické zapnutí je blokováno. Elektrické vypnutí je funkční. Nastřádat lze pomocí výklopné páky. Možnost dálkové signalizace stavu přepínače AUTO/MANUAL. Spínačem S (externí spínač není součástí dodávky pohonu) je možné zvolit automatické střádání pohonu (natažení jističe). - automatické střádání zapnuté (spínač S sepnutý): po vypnutí jističe nadproudovou spouští, pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu dojde k neprodlenému nastřádání pohonu (natažení jističe), pohon je po nastřádání připraven k zapnutí jističe - automatické střádání je vypnuté (spínač S rozepnutý): po vypnutí jističe nadproudovou spouští, pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu zůstává pohon i jistič v poloze vypnuto spouštěmi. Pohon čeká v této poloze na impulz daný spínačem S. Po přivedení impulzu pohon nastřádá (natáhne jistič) a po nastřádání je pohon připraven zapnout jistič. Jistič nelze pohonem zapnout, pokud pohon není nastřádaný. Ukazatel stavu střadače na čelním panelu signalizuje, v jaké stavu se nachází střadač pohonu. Stav je možné signalizovat i dálkově. Pohon lze vybavit elektromechanickým počítadlem pracovních cyklů. - interní provedení na krytu pohonu - externí provedení OD-BHD-PP pro montáž na dveře rozváděče nebo do prostoru rozváděče pomocí kovového držáku, který je součástí dodávky. Pohon lze zaplombovat pomocí plombovací vložky šroubu (OD-BD-VP). Pohon lze uzamknout ve vypnuté poloze až třemi visacími zámky (průměr dříku max. 4,3 mm). Zapínací tlačítko lze zakrýt a zaplombovat (OD-BHD-KT). Pohon se připojuje pomocí vícepólového konektoru s dutinkami (pro připojení vodičů je nutné použít speciální kleště). Pohon je možné doplnit kabelem (OD-BHD-KA2), který má na jedné straně konektor pro připojení do pohonu a na druhé straně volné konce pro připojení např. do svorkovnice v rozváděči. Parametry Typ MP-BD-X, MP-BD-X -P Pracovní napětí U e AC 24, 48,, 23 V DC 24, 48,, 22 V Jmenovitý kmitočet f n 5/6 Hz OD-BHD-KT OD-BHD-KA2 Délka ovládacího impulzu pro nastřádání 4 ms ) Délka ovládacího impulzu pro zapnutí pro vypnutí Čas do zapnutí Čas do vypnutí Četnost cyklů ZAP / VYP Četnost cyklů - bezprostředně za sebou ZAP / VYP Mechanická trvanlivost Příkon Jištění AC DC AC 24, 48, V; AC 23 V DC 24, 48, V; DC 22 V 2 ms 7 ms ) 4 ms ) < 5 ms 8 ms 3 cykly/min cyklů 3 cyklů VA W LTN-4C-; LTN-2C- LTN-UC-4C-; LTN-UC-2C- Jmenovitý pracovní proud přepínače AUTO / MANUAL I e /U e 5 A / AC 25 V,5 A / DC 25 V Rozsah teploty okolí -25 C +55 C Typ OD-BHD-KA2 Počet vodičů 2 Průřez vodičů S, mm 2 Délka vodičů,6 m ) sled ovládacích impulzů viz str. E72 E69

70 BD25N, BD25S MOTOROVÉ POHONY Parametry 4P Zapnutí jističe motorovým pohonem - elektricky tlačítkem ON Hlavní kontakty Vypnutí jističe motorovým pohonem - elektricky tlačítkem OFF Hlavní kontakty Pomocný spínač Pomocný spínač Pomocný spínač Pomocný spínač Relativní spínač Relativní spínač Relativní spínač Relativní spínač Předstihový spínač Předstihový spínač.y2.y.y4.y 3 2 Předstihový spínač.y2.y.y4.y 3 Předstihový spínač 9.Y2.Y.Y4.Y 3 2.Y2.Y.Y4.Y t [ms] t [ms] Schéma Zapnutí a vypnutí jističe motorovým pohonem - elektricky tlačítkem ON a OFF Ovládací obvod motorového pohonu Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Poloha páky jističe/odpínače L+ Q3 ON Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu OF F B S Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Motorový pohon X3 NC C MP X3 NO S5 M P X4 PE N- Počítadlo Poč. cyklů cyklů Popis schématu Značka MP M P X3 X4 S5 YC B ON OFF S Q3 Popis motorový pohon MP-BD-X... motor střádač konektor pro připojení ovládacích obvodů konektor pro externí počítadlo cyklů spínač signalizující režim AUTO (NO-C) / MANUAL (NC-C) externí počítadlo cyklů OD-BHD-PP doporučené zapojení ovládacích obvodů (není součástí dodávky motorového pohonu) zapínací tlačítko vypínací tlačítko spínač pro nastřádání (sepnut = automatické střádání, může být trvale sepnut) jistič motorového pohonu - viz str. E68 E7

71 BD25N, BD25S Modeion MOTOROVÉ POHONY Parametry Vypnutí jističe s motorovým pohonem nadproudovou spouští (spínač S ve stavu sepnuto-automatické střádání) Hlavní kontakty Vypnutí jističe s motorovým pohonem napěťovou nebo podpěťovou spouští (spínač S ve stavu sepnuto-automatické střádání) Hlavní kontakty 4P Pomocný spínač Pomocný spínač Pomocný spínač Pomocný spínač Relativní spínač Relativní spínač Relativní spínač Relativní spínač Návěstní spínač Návěstní spínač t [ms] t [ms] Schéma Zapnutí jističe motorovým pohonem (elektricky - tlačítkem ON) a vypnutí napěťovou spouští L+ Q3 Ovládací obvod Zapnutí jističe motorovým pohonem (elektricky - tlačítkem ON) a vypnutí podpěťovou spouští L+ Q3 Ovládací obvod ON ON OF F B S OF F B S Motorový pohon Motorový pohon D C D C 9 7 X X NC C NO S5 M P SP-BHD-X... or SV -BHD-X... NC C NO S5 M P SP-BHD-X... or SV -BHD-X... MP MP X X4 2 J D2 C X3 2 X4 J D2 C2 dutina č. dutina č. PE N- PE N- N - N - Počítadlo Poč. cyklů cyklů Počítadlo Poč. cyklů cyklů E7

72 BD25N, BD25S MOTOROVÉ POHONY 4P Parametry Doporučené ovládací impulzy Vypnutí a zapnutí jističe motorovým pohonem - spínač S trvale sepnut (automatické střádání) nebo rozepnut Vypnutí jističe nadproudovou nebo pomocnou spouští a zapnutí motorovým pohonem - spínač S trvale sepnut (automatické střádání) HK HK 8 > 6 52 > 88 PS RS > 4 > > 4 4 IMP OFF 2 5 IMP ON 2 7 IMP ON t [ms] R OFF t [ms] Vypnutí jističe nadproudovou nebo pomocnou spouští a zapnutí motorovým pohonem - spínač S sepnut jen pro nastřádání HK RS X X+52 > 4 4 IMP S > 88 > IMP ON Popis grafů Značka Popis HK hlavní kontakty PS pomocný spínač RS relativní spínač R OFF okamžik rozepnutí hlavních kontaktů jističe IMP S impulz pro nastřádání motorového pohonu (generovaný spínačem S) IMP ON zapínací impulz pro motorový pohon IMP OFF vypínací impulz pro motorový pohon X libovolný časový úsek R OFF t [ms] Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Poloha páky jističe/odpínače Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) E72

73 BD25N, BD25S Modeion MOTOROVÉ POHONY 4P Schéma Doporučené schéma zapojení ovládacích obvodů jističe ve výsuvném/ /odnímatelném provedení s motorovým pohonem - zapojení s řídicím relé - pracovní napětí U e AC/DC 24 V, AC/DC 48 V, AC 23 V, DC V Vypnutí motorovým pohonem Q3 L+ OFF S ON Popis schématu Značka Popis MP motorový pohon - U e pohonu musí být stejné s U e řídicího relé M motor P střádač X T A K OD-BHD-R... 3.PS-BHD-.PS-BHD X3 X4 S5 YC konektor pro připojení ovládacích obvodů konektor pro externí počítadlo cyklů spínač signalizující režim AUTO (NO-C) MANUAL (NC-C) externí počítadlo cyklů OD-BHD-PP (není součástí dodávky motorového pohonu) NC NO 3 4 A2 K OFF S vypínací tlačítko spínač pro nastřádání MP X3 C S5 M X4 P 2 YC Q3 OD-BHD-R jistič motorového pohonu pro AC 24 V LTN-4C- pro AC 48 V LTN-4C- pro AC V LTN-4C- pro AC 23 V LTN-2C- pro DC 24 V LTN-UC-4C- pro DC 48 V LTN-UC-4C- pro DC V LTN-UC-4C- pro DC 22 V LTN-UC-2C- řídicí relé pro AC/DC 24 V pro AC/DC 48 V pro AC 23 V pro DC V PE N- 3.PS-BHD-.PS-BHD- pomocný spínač návěstní spínač - impulz na svorku T reaguje na sestupnou hranu E73

74 PŘÍSLUŠENSTVÍ KOMPAKTNÍCH JISTIČŮ P

75 Příslušenství kompaktních jističů BLOK ZPOŽDĚNÍ BZ-BX-X23-A Typ Objednací kód Popis Hmotnost [kg] Balení [ks] BZ-BX-X23-A OEZ:36696 Umožňuje zpozdit vypnutí podpěťové spouště jističů Modeion,2 Zpoždění lze nastavit ve třech úrovních (podle zapojení). Jistič Zpoždění [s]. úroveň 2. úroveň 3. úroveň BC6, 2, 3,2 BD25, BH63,6,2,9 BL, BL6,5,,5 2 3 Ue Ue Ue U e [AC] U e [DC] U e [AC] U e [DC] U e [AC] U e [DC] STOP STOP STOP U< U< U< D D2 D D2 D D Ue Ue Ue U e [AC] U e [DC] U e [AC] U e [DC] U e [AC] U e [DC] BZ-BX-X23-A STOP STOP STOP U< U< D D2 D D2 U< D D , ,5 5, ZÁSKOKOVÝ AUTOMAT MODI Typ Popis Hmotnost [kg] Balení [ks] MODI ZA... Umožňuje bezpečné řízení přepínaní dvou zdrojů do jedné nebo dvou zátěží s vyloučením paralelního chodu zdrojů. Umožňuje různé úpravy podle přání zákazníka. Pro zálohování s transformátorem nebo generátorem. Od 6 do 6 3 A. Pro jističe a odpínače Modeion a Arion WL Podrobné informace viz katalog Záskokový automat Modi ZA. ZA--66 P2

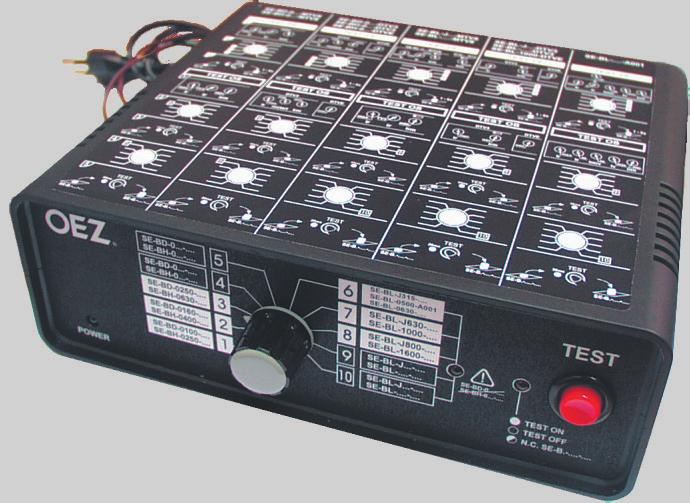

76 Příslušenství kompaktních jističů Modeion TESTER NADPROUDOVÝCH SPOUŠTÍ JISTIČŮ ZES4 Typ Objednací kód Popis Hmotnost [kg] Balení [ks] ZES4 OEZ:7273 Tester nadproudových spouští jističů BD25.., BH63.., BLS a BL6S 3,75 Servisní zařízení pro kontrolu funkčnosti elektronických nadproudových spouští a spínacích bloků jističů Modeion. Provede test: - nadproudové spouště - funkčnosti vybavovacího mechanizmu spínacího bloku - proudových transformátorů. Testuje nadproudové spouště: L, DTV3, MTV8, MTV9, U. Testuje spínací bloky jističů: BD25N, BD25S, BH63N, BH63S, BLS, BL6S. Tester je nutné napájet z externího zdroje. Napájecí napětí testeru je AC 23 V. OVLÁDACÍ RELÉ PRO BD25 A BH63 Pro podrobnější informace a dokumentaci kontaktujte technickou podporu na tel. č.: nebo navštivte naše stránky Typ Objednací kód Parametry Hmotnost [kg] Balení [ks] OD-BHD-RX OEZ:37425 AC/DC 24 V,6 OD-BHD-RX2 OEZ:37426 AC/DC 48 V,6 OD-BHD-RA3 OEZ:37427 AC 23 V,6 OD-BHD-RD4 OEZ:37428 DC V,6 Ovládací relé vhodné pro ovládání jističe s motorovým pohonem v odnímatelném/výsuvném zařízení nebo v kombinaci s mechanickým blokováním pomocí bowdenu viz str. E73, E74, F7, F72. OD-BHD-RA3 Parametry Typ OD-BHD-R Ovládací obvod Jmenovité pracovní napětí U e AC/DC 24 V, AC/DC 48 V, AC 23 V, DC V Jmenovitý kmitočet 5 Hz Spotřeba při U n při AC V při DC V,2 VA 2,6 VA,4 W,7 W Mechanická trvanlivost 3 cyklů Elektrická trvanlivost 3 cyklů Připojení,2 2,5 mm 2 Dotahovací moment,5 Nm Řídicí impulz Min. doba buzení 5 ms Max. doba buzení neomezená Ostatní údaje Montáž na U lišty podle ČSN EN typ TH Krytí IP2 Teplota okolí C Pracovní poloha libovolná Seizmická odolnost 3g / 8 5 Hz OD-BHD-R... ~ ,5 86 7,5 ~4, P3

77 Příslušenství kompaktních jističů MONITOROVACÍ RELÉ REZIDUÁLNÍHO PROUDU 5SV8-6KK 5SV8-6KK, 5SV82-6KK Parametry Typ 5SV8-6KK 5SV8-6KK 5SV8 2-6KK Normy EN 622 EN 622 EN 622 IEC 622 IEC 622 IEC 622 Certifikační značky Počet nezávislých obvodů 4 Jmenovitý reziduální proud,3 5 A,3 3 A,3 3 A Mezní doba nepůsobení,2 5 s,2 s,2 s Typ A (do I Δn = 3 A) A (do I Δn = 3 A) A (do I Δn = 3 A) AC (I Δn od 3 do 5 A) AC (I Δn od 3 do 3 A) AC (I Δn od 3 do 3 A) Jmenovité pracovní napětí U e AC 23 V AC 23 V AC 23 V Rozsah pracovního napětí AC V AC V AC V Jmenovitý kmitočet f n 5 Hz 5 Hz 5 Hz Příkon 3 VA 6 VA 6 VA Montáž na U lišty podle ČSN EN typ TH TH TH Krytí - z čela IP4 IP4 IP4 Krytí - svorek vodičů IP2 IP2 IP2 Ostatní parametry Externí dálkové vybavení / reset -/ano ano/ano ano/ano Místní signalizace dosažení poměrné nižší hodnoty I Δn (ALARM) ano ano ano Dálková signalizace dosažení poměrné nižší hodnoty I Δn (ALARM) - ano ano Místní signalizace: napájení ano ano ano ALARM ano ano ano porucha ano ano ano velikost I Δn ano ano ano Displej - ano ano Plombování nastavení ovládacího panelu ano ano ano Vnitřní průměr transformátoru 3 2 mm 3 2 mm 3 2 mm Max. délka vodičů k transformátoru (stíněný vodič) m m m Ovládací obvod (vstupy - externí vypnutí / reset) Jmenovité pracovní napětí U c - AC/DC 23 V AC 23 V Rozsah pracovního napětí - AC/DC 284 V AC V Příkon -,7 W,7 W Ovládací obvod (výstupy) Řazení kontaktů ) 2 4 Jmenovité pracovní napětí U e AC 23 V AC 23 V AC 23 V Jmenovitý proud I e 6 A 6 A 6 A Maximální spínaný výkon - AC- 5 VA 5 VA 5 VA Elektrická trvanlivost x 6 cyklů x 6 cyklů x 6 cyklů Jmenovitý kmitočet 5 Hz 5 Hz 5 Hz Připojení Připojení - vodič Cu - tuhý (plný, slaněný) ),2 2 mm 2,2 2 mm 2,2 2 mm 2 Dotahovací moment,5,6 Nm,5,6 Nm,5,6 Nm Pracovní podmínky Teplota okolí C - +5 C - +5 C - +5 C Relativní vlhkost 5 95 % 5 95 % 5 95 % Max. nadmořská výška 2 m 2 m 2 m ) Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích a přepínacích. Celková maximální doba vypnutí Mezní doba nepůsobení - nastavená hodnota 2 ms ms 2 ms 3 ms 4 ms 5 ms 75 ms ms x I Δn < 8 ms < ms < 24 ms < 34 ms < 44 ms < 54 ms < 79 ms < 5 ms 2x I Δn < 6 ms < 3 ms < 23 ms < 33 ms < 4 ms < 54 ms < 78 ms < 4 ms P4

78 Příslušenství kompaktních jističů Modeion MONITOROVACÍ RELÉ REZIDUÁLNÍHO PROUDU - ANALOGOVÉ Popis Určeno pro monitorování unikajících proudů (reziduálních/ /poruchových proudů) a ochranu před požárem např. vlivem zhoršení izolace nebo plazivých proudů. Možnost nastavení reziduálního proudu I Δn a nastavení mezní doby nepůsobení I Δt (viz parametry) pomocí otočných přepínačů. Montáž na U lištu. Měření pomocí externího součtového transformátoru proudu. Vypnutí jističe pomocí napěťové nebo podpěťové spouště. 5SV8-6KK Místní signalizace První LED signalizuje funkčnost relé a proudového transformátoru: LED svítí - relé je v pořádku LED nesvítí - relé není napájeno LED bliká - přerušené propojení mezi relé a trasformátorem případně je porušené jeho sekundární vinutí. Druhá LED signalizuje velikost procházejícího proudu: LED svítí - signalizace dosažení % reziduálního proudu LED bliká - perioda blikání se zvyšuje s narůstajícím reziduálním proudem. Dálková signalizace: Pomocí přepínacího kontaktu (CO). Slouží pro signalizaci dosažení nastavené hodnoty I Δn a/ /nebo pro vypnutí jističe přes podpěťovou nebo napěťovou spoušť. Ovládání Tlačítko TEST slouží k otestování funkce relé i jističe - rozpíná obvod. Pokud relé vybaví (vypne jistič) je nutné jej resetovat tlačítkem RESET nebo přerušit jeho napájení a tím provést reset dálkově. Nastavení lze zaplombovat. Schéma zapojení Schéma zapojení s napěťovou spouští EXT. RESET Q3 N L L2 L N 3 5 TEST RESET C2 Q U C RCM J N S S2 Schéma zapojení s podpěťovou spouští EXT. RESET Q3 N L L2 L TEST RESET RCM N 3 5 D2 Q U< D J N S S2 Popis schématu Značka Popis J jistič RCM monitorovací relé TEST testovací tlačítko relé RESET místní resetovací tlačítko EXT. STOP/RESET dálkové resetovací tlačítko nebo STOP tlačítko ) S,S2 svorky proudového transformátoru Q3 jištění relé LTN-2C- ) Pouze v kombinaci s podpěťovou spouští P5

79 Příslušenství kompaktních jističů MONITOROVACÍ RELÉ REZIDUÁLNÍHO PROUDU - DIGITÁLNÍ Popis Určeno pro monitorování unikajících proudů (reziduálních/poruchových proudů) a ochranu před požárem např. vlivem zhoršení izolace nebo plazivých proudů. Možnost nastavení reziduálního proudu I Δn a nastavení mezní doby nepůsobení I Δt pomocí tlačítek a displeje (viz tabulka). Zobrazení příčiny vybavení a aktuální hodnoty reziduálního proudu na displeji. Montáž na U lištu. Měření pomocí externího transformátoru. Vypnutí jističe pomocí napěťové nebo podpěťové spouště. Možnost nastavení charakteristiky S - selektivní. 5SV8-6KK Místní signalizace První LED signalizuje funkčnost relé a vybavení při dosažení nastaveného reziduálního proudu: LED svítí zeleně - relé je napájeno LED svítí červeně - signalizace dosažení % reziduálního proudu. Druhá LED signalizuje dosažení poměrné nižší nastavené hodnoty: LED svítí žlutě - signalizace dosažení nastavené hodnoty. Dálková signalizace Pomocí přepínacího kontaktu (CO). Slouží pro signalizaci dosažení nastavené hodnoty I Δn a/nebo pro vypnutí jističe přes podpěťovou nebo napěťovou spoušť. Možnost dálkového vypnutí pomocí přivedení napětí AC/DC 23 V na bezpotenciálové svorky číslo a 2. Tlačítko TEST slouží k otestování funkce relé i jističe - rozpíná obvod. Pokud relé vybaví (vypnutí jističe) je nutné resetovat tlačítkem RESET nebo přerušit jeho napájení a tím provést reset dálkově. Nastavení lze zaplombovat. Schéma zapojení Schéma zapojení s napěťovou spouští EXT. STOP/RESET Q3 N L L2 L N 3 5 TEST RESET C2 Q U C RCM 9 J N S S2 ALARM Schéma zapojení s podpěťovou spouští EXT. STOP/RESET Q3 N L L2 L TEST RESET RCM ALARM N 3 5 D2 Q U< D J N S S2 Popis schématu Značka Popis J jistič RCM monitorovací relé TEST testovací tlačítko relé RESET místní resetovací tlačítko EXT. STOP/RESET dálkové resetovací tlačítko nebo STOP tlačítko S, S2 svorky proudového transformátoru ALARM signalizace dosažení nastavené hodnoty I Δn Q3 jištění relé LTN-2C- P6

80 Příslušenství kompaktních jističů Modeion MONITOROVACÍ RELÉ REZIDUÁLNÍHO PROUDU - DIGITÁLNÍ, 4KANÁLOVÉ 5SV82-6KK Popis Určeno pro monitorování unikajících proudů (reziduálních/ /poruchových proudů) a ochranu před požárem např. vlivem zhoršení izolace nebo plazivých proudů. Možnost nastavení reziduálního proudu I Δn a nastavení mezní doby nepůsobení I Δt pomocí tlačítek a displeje (viz tabulka). Zobrazení příčiny vybavení a aktuální hodnoty reziduálního proudu na displeji. Místní signalizace První LED signalizuje funkčnost relé a vybavení při dosažení nastaveného reziduálního proudu: LED svítí zeleně - relé je napájeno LED svítí červeně - signalizace dosažení % reziduálního proudu. Druhá LED signalizuje dosažení poměrné nižší nastavené hodnoty: LED svítí žlutě - signalizace dosažení nastavené hodnoty. Montáž na U lištu. Měření pomocí externího transformátoru, lze připojit až 4 transformátory. Vypnutí jističe pomocí napěťové spouště. Možnost nastavení charakteristiky S - selektivní. Dálková signalizace Pomocí spínacího kontaktu (NO). Slouží pro signalizaci dosažení nastavené hodnoty I Δn a/nebo pro vypnutí jističe přes podpěťovou nebo napěťovou spoušť. Možnost dálkového vypnutí pomocí přivedení napětí AC/DC 23 V na bezpotenciálovou svorku číslo 2. Tlačítko TEST slouží k otestování funkce relé i jističe - rozpíná obvod. Pokud relé vybaví (vypnutí jističe) je nutné resetovat tlačítkem RESET nebo přerušit jeho napájení a tím provést reset dálkově. Nastavení lze zaplombovat. Schéma zapojení Schéma zapojení s napěťovou spouští - připojení jističů - připojení proudových transformátorů L N L N N 3 5 C2 Q U C J N EXT. STOP/RESET S EXT. STOP/RESET Q N 3 5 C2 Q U C J N S2 T Q TEST S TEST RESET S2 T2 N 3 5 RESET RCM C2 Q U C J N RCM S ALARM N 3 5 S2 T3 ALARM C2 Q U C J N S2 S S2 S S S2 T4 T3 T2 T S2 S S S2 T4 P7

81 Příslušenství kompaktních jističů MONITOROVACÍ RELÉ REZIDUÁLNÍHO PROUDU Rozměry Monitorovací relé reziduálního proudu 5SV8-6KK 36 Monitorovací relé reziduálního proudu 5SV8-6KK, 5SV82-6KK Měřicí transformátory proudu 5SV87-KK, 5SV87-KK Měřicí transformátory proudu 5SV87...-KK A 32 F 33 B C D A E G B Typ A B C D C D Typ A B C D E F G H 5SV87-KK SV87-KK Typ Jmenovitý proud Maximální proud, max. 2 s 5SV87-KK 4 A 24 A 5SV87-KK 63 A 38 A 46 H 5SV872-KK ,5 5SV873-KK ,5 5SV874-KK ,5 5SV875-KK ,5 5SV876-KK ,5 Typ Jmenovitý proud Maximální proud, max. 2 s 5SV872-KK 8 A 48 A 5SV873-KK 2 A 2 A 5SV874-KK 25 A 5 A 5SV875-KK 5 A 3 A 5SV876-KK 6 A 3 6 A UPOZORNĚNÍ Všechny aktivní vodiče (včetně vodiče N) musí být vedeny součtovým transformátorem. Kabely, které nejsou vedeny součtovým transformátorem, musí vést minimálně 2 centimetrů od součtového transformátoru. Transformátor musí mít vnitřní průměr,5x větší než je vnější průměr vodičů procházející skrze něj. P8

82 Příslušenství kompaktních jističů Modeion NÁHRADNÍ DÍLY JISTIČŮ A ODPÍNAČŮ MODEION Jistič BC6 Náhradní díly k BC6N Typ Objednací kód Název - popis Hmotnost Balení OD-BC-SP OEZ:34456 Ovládací páka,2 OD-BC-DV OEZ:266 Držák vodičů, OD-BC-MS OEZ:267 Sada šroubů M3x3, 2 ks,5 CS-BC-T OEZ:2622 Třmenové svorky, Cu/Al kabely 2,5 95 mm 2, do 25 A, 3 ks,3 CS-BC-T2 OEZ:2623 Třmenové svorky, Cu/Al kabely 2,5 95 mm 2, do 6 A, 3 ks,3 CS-BC-T4 OEZ:33656 Třmenové svorky, Cu/Al kabely 2,5 95 mm 2, do 25 A, ks,94 CS-BC-T42 OEZ:33657 Třmenové svorky, Cu/Al kabely 2,5 95 mm 2, do 6 A, ks,95 OD-BC-KS OEZ:2624 Kryt svorek, horní nebo dolní svorky, provedení, ks, OD-BC-KS4 OEZ:33659 Kryt svorek, horní nebo dolní svorky, 4P provedení, ks,5 OD-BC-KON2 OEZ:37798 Konektor a dutinky pro MP-BC-X...-B,2 Jistič BD25 Náhradní díly k BD25N, BD25S Typ Objednací kód Název - popis Hmotnost Balení OD-BD-SP OEZ:34457 Ovládací páka,7 OD-BD-DV OEZ:5329 Držák vodičů,2 OD-BD-MS OEZ:449 Sada šroubů M4x, 4 ks,8 OD-BD-KS OEZ:2472 Kryt svorek, horní nebo dolní svorky, provedení, ks, OD-BD-KS44 OEZ:896 Kryt svorek, dolní svorky, 4P provedení, ks, OD-BD-KS45 OEZ:897 Kryt svorek, horní svorky, 4P provedení, ks, OD-BHD-JUMP OEZ:3446 Propojka pro pomocné spouště (jumper), OD-BHD-KON2 OEZ:3446 Konektor a dutinky pro MP-BD, BH,4 OD-BX-KON OEZ:34462 Konektor a dutinky pro OD-xx-KA,7 Jistič BH63 Náhradní díly k BH63N, BH63S Typ Objednací kód Název - popis Hmotnost Balení OD-BH-SP OEZ:34458 Ovládací páka,2 OD-BH-DV OEZ:533 Držák vodičů,2 OD-BH-MS OEZ:442 Sada šroubů M5x25, 4 ks,3 OD-BH-KS OEZ:2473 Kryt svorek, horní nebo dolní svorky, provedení, ks,5 OD-BH-KS44 OEZ:894 Kryt svorek, dolní svorky, 4P provedení, ks,2 OD-BH-KS45 OEZ:895 Kryt svorek, horní svorky, 4P provedení, ks,2 OD-BHD-JUMP OEZ:3446 Propojka pro pomocné spouště (jumper), OD-BHD-KON2 OEZ:3446 Konektor a dutinky pro MP-BD,BH,4 OD-BX-KON OEZ:34462 Konektor a dutinky pro OD-xx-KA,7 Náhradní díly k BLS, BL6S Typ Objednací kód Název - popis Hmotnost Balení OD-BL-SP OEZ:34459 Ovládací páka,3 OD-BL-MS OEZ:4854 Sada šroubů M8x8, 4 ks,44 OD-BL-KON2 OEZ:34463 Konektor a dutinky pro MP-BL-X,4 OD-BX-KON OEZ:34462 Konektor a dutinky pro OD-xx-KA,7 Jistič BL6 P9

83 POZNÁMKY P

84 t OSTATNÍ TECHNICKÉ PARAMETRY I R t R I sd t sd I i I R

85 Ostatní technické parametry FUNKCE A VLASTNOSTI NADPROUDOVÝCH SPOUŠTÍ Úvod Součástí každého jističe je nadproudová spoušť, která měří/ monitoruje velikost procházejícího proudu jističem. Jejím hlavním úkolem je dát impulz k vypnutí jističe, dojde-li k překročení hodnoty proudu, která je dána vypínací charakteristikou každého jističe resp. nadproudové spouště. Samotné vypnutí na základě impulzu od nadproudové spouště má na starosti spínací systém druhá hlavní část každého jističe. Rozdělení Nadproudové spouště můžeme rozdělit na dva základní typy, elektronické a termomagnetické (bimetalové). Elektronické spouště mohou být řešeny pomocí diskrétních součástek a integrovaných obvodů. Termomagnetické spouště používají pro vyhodnocení přetížení bimetal a pro vyhodnocení zkratu magnetický obvod. Jistič BC6 má termomagnetickou spoušť. Jističe BD25, BH63, BL, BL6S mají elektronickou spoušť. Vlastnosti, parametry Jističe s termomagnetickou i elektronickou nadproudovou spouští jistí proti přetížení i zkratu. Vypnutí jističe je dáno vypínací charakteristikou nadproudové spouště. Vypínací charakteristika definuje, za jaký čas jistič vypne při průchodu proudu většího než je proud jmenovitý I n resp. redukovaný I R. Vypínací charakteristiku můžeme rozdělit na dvě zásadní pásma:. pásmo: v tomto pásmu působí závislá časová spoušť (nazývaná též tepelná spoušť), která zajišťuje ochranu zařízení proti Přetížení závislá časová spoušť znamená, že čas vypnutí závisí, a to nepřímo, na velikosti proudu, tzn. čím je větší proud (přetížení), tím kratší čas potřebuje spoušť k vypnutí - čas vypnutí je dán vypínací charakteristikou nadproudové spouště mez přetížení je dána jmenovitým proudem I n resp. redukovaným proudem I R - hodnotu I R lze u většiny typů nadproudových spouští nastavit - hodnota I n nebo I R nesmí být nikdy vyšší než jmenovitý proud zařízení jištěného proti přetížení norma ČSN EN udává dvě pevné hodnoty času a proudu, které musí každý jistič vždy splňovat: Smluvený nevypínací proud - jistič nesmí vypnout,5 násobek I n nebo I R do smluvené doby Smluvený vypínací proud - jistič musí vypnout,3 násobek I n nebo I R do smluvené doby (pro jištění motorů platí,2 násobek I n nebo I R ) Smluvená doba jističe - smluvená doba pro jističe s jmenovitým proudem vyšším než 63 A je 2 hodiny, pro jističe s jmenovitým proudem 63 A a menším je smluvená doba hodina - zbylá část vypínací charakteristiky je dána výrobcem (norma udává max. tolerance hodnot pro jednotlivá pásma) u některých nadproudových spouští lze nastavit čas vypnutí tepelné spouště při 7,2 násobku I R - parametr t R tzv. zpoždění tepelné spouště a umožnit tak např. rozběh motoru (např. rozběh může trvat až 3 s a proud dosahuje v průměru 7,2 násobek I n ) 2. pásmo: v tomto pásmu působí nezávislá časová spoušť (nazývaná též zkratová spoušť), která zajišťuje ochranu zařízení proti Zkratu - parametr I i nezávislá časová spoušť znamená, že čas vypnutí je nezávislý na velikosti proudu, jakmile proud dosáhne určité velikosti, jistič okamžitě vypíná (čas vypnutí je až 3 ms, některé nadproudové spouště umožňují nastavit zpoždění 5 ms) - hodnotu zkratové spouště I i lze u většiny typů nadproudových spouští nastavit a tím se přizpůsobit impedanční smyčce nebo umožnit spuštění motoru Speciální nadproudové spouště pásmo jištění proti zkratu je ještě rozděleno, obsahuje kromě zkratové spouště i selektivní spoušť podle normy ČSN EN je toto pásmo nazýváno nezávislá časová zpožděná spoušť parametr I sd na rozdíl od zkratové spouště může mít selektivní spoušť zpoždění až ms parametr t sd - tím lze dosáhnout vyšší nebo úplné selektivity s přiřazenými nebo předřazenými jističi nebo pojistkami Vypínací charakteristika speciální nadproudové spouště t Přetížení I R t R I sd Selektivita t sd I i Zkrat I Vypínací charakteristika základní nadproudové spouště t I R Přetížení Zkrat I i I R2

86 Ostatní technické parametry Modeion FUNKCE A VLASTNOSTI NADPROUDOVÝCH SPOUŠTÍ Základní nadproudové spouště D, DTV3 určené pro jištění distribučních transformátorů a vedení s minimální motorovou zátěží - lze nastavit redukovaný proud I R a hodnotu zkratové spouště I i M určená pro jištění motorů - lze nastavit redukovaný proud I R - hodnota zkratové spouště je pevně nastavena na násobek I n MTV8 režim TV určený pro jištění distribučních transformátorů a vedení napájecích motory - lze nastavit redukovaný proud I R - lze nastavit zpoždění tepelné spouště t R a umožnit tak rozběh motorů - lze nastavit hodnotu zkratové spouště I i a její zpoždění a umožnit tak spouštění motorů režim M určený pro jištění motorů (komplexní ochrana motorů) - lze nastavit redukovaný proud I R - lze nastavit zpoždění tepelné spouště t R a umožnit tak rozběh motorů - je aktivní podproudová spoušť, která vypne jistič do 4 s při výpadku fáze - lze nastavit hodnotu zkratové spouště I i a její zpoždění a umožnit tak spouštění motorů L, L určené pro jištění vedení s malými proudovými rázy - hodnota jmenovitého proudu I n je nastavena pevně (jističe se vyrábějí v normalizované řadě proudů) - hodnota zkratové spouště I i je nastavena pevně na 4 násobek I n Štítek nadproudové spouště Nastavení parametrů vypínací charakteristiky Zapsání nastavených hodnot Signalizace stavu spouště a velikosti procházejícího proudu pomocí LED Svorky pro připojení testeru Označení nadproudové spouště - základní parametry R3

87 Ostatní technické parametry FUNKCE A VLASTNOSTI NADPROUDOVÝCH SPOUŠTÍ Nastavení nadproudové spouště Redukovaný proud I R redukovaný proud I R je nutné nastavit podle jmenovitého proudu jištěného zařízení nebo např. dovoleného zatěžovacího proudu kabelu bude docházet k nežádoucímu vypínání jističe v normálním provozu může dojít k přetížení jištěného zařízení nebo kabelu Tepelná paměť T (restart) Tepelná paměť zajišťuje ochranu jištěného zařízení proti opakovanému přetížení, zejména při pokusu o znovu zapnutí po vypnutí přetížením: zapnutá tepelná paměť - jistič si pamatuje předchozí tepelné přetížení: - po vypnutí jističe přetížením nelze jistič po určitou dobu znovu zapnout, musí se počkat, až jištěné zařízení i jistič vychladne - jistič si pamatuje předchozí tepelné přetížení i po poklesu proudu v obvodu pod hodnotu I n nebo I R a při dalším tepelném přetížení se vypínací čas tepelné spouště zkracuje (čas vychází z vypínací charakteristiky v tzv. teplém stavu) - při jištění distribučních transformátorů, vedení a motorů musí zůstat tepelná paměť aktivní vypnutá tepelná paměť - jistič si nepamatuje předchozí tepelné přetížení: - po vypnutí jističe přetížením se tepelná pamět vynuluje a jistič je možné ihned znovu zapnout a při dalším přetížení se vypínací čas nezkracuje (čas vychází z vypínací charakteristiky v tzv. studeném stavu) - po poklesu proudu v obvodu pod nastavenou hodnotu I R se tepelná paměť vynuluje a při dalším přetížení se vypínací čas nezkracuje (čas vychází z vypínací charakteristiky v tzv. studeném stavu) - vypnout tepelnou paměť lze jen v určitých případech, kdy je jištěné zařízení dimenzováno na opakované přetížení (např. bodové svářečky nebo kolejové jeřáby) Režim TV/M TV režim pro jištění distribučních transformátorů a vedení napájecí zejména motory není aktivní podproudová spoušť M režim pro přímé jištění motorů aktivní podproudová spoušť (při výpadku fáze jistič vypíná do 4 s) Zpoždění tepelné spouště t R při jištění motorů nebo vedení s převládající motorovou zátěží je nutné správně nastavit zpoždění tepelné spouště t R a umožnit tak rozběh motoru bude docházet k nežádoucímu vypínání jističe při rozběhu motoru může dojít k přetížení motoru nebo kabelu Hodnota zkratové spouště I i hodnota zkratové spouště I i musí být nastavena výše než maximální špičkový proud v obvodu (zapínací proud jištěného zařízení) a zároveň musí být nastavena tak, aby byly splněny podmínky automatického odpojení od zdroje při poruše bude docházet k nežádoucímu vypínání jističe (např. při spouštění motorů) jistič neodpojí obvod v případě poruchy (zkratu) od zdroje v předepsaném čase při jištění motorů nebo při jištění vedení s motorovou nebo kapacitní zátěží je vhodné nastavit zpoždění zkratové spouště a tím umožnit spouštění motorů (např. motor může při spuštění po dobu 5 ms odebírat i 5 násobek I n ) Nastavení režimu TV/M u tepelné paměti Horní levá čtvrtina Režim M - tepelná paměť vypnutá Horní pravá čtvrtina Režim M - tepelná paměť zapnutá Dolní levá čtvrtina Režim TV - tepelná paměť vypnutá Dolní pravá čtvrtina Režim TV - tepelná paměť zapnutá Legenda: správné nastavení nesprávné nastavení - nízká hodnota nesprávné nastavení - vysoká hodnota R4

88 Ostatní technické parametry Modeion MOŽNOSTI PŘIPOJENÍ BC6N BD25 BH63 BL BL6 Přímé připojení Cu/Al kabelu připojovací sadou nebo přímo do jističe 2,5 mm 2 6 mm 2 25 mm 2 Přímo do jističe 5 mm 2 CS-BD-T ) 7 95 mm 2 CS-BD-B CS-BH-B2 2 5 mm 2 CS-BH-T ) CS-BL-W CS-BL-W 5 24 mm 2 Přímé připojení více Cu/Al kabelů připojovací sadou 2x (25 5) mm 2 CS-BD-B2 CS-BH-B 2x (7 2) mm 2 CS-BC-B2 CS-BD-B2 CS-BH-B22 2x (5 24) mm 2 CS-BD-B22 CS-BH-B2 CS-BL-W CS-BL-B2 2) CS-BL-W CS-BL-B2 2) 3x (25 5) mm 2 3x (7 2) mm 2 CS-BH-B32 CS-BL-W + CS-BL-W 3x (5 24) mm 2 CS-BH-B3 CS-BL-B3 2) 4x (5 24) mm 2 CS-BL-B4 2) CS-BL-B3 2) 5x (2,5 25) mm 2 CS-BC-B4 CS-BL-B4 2) 6x (6 ) mm 2 Připojení pasů připojovací sadou nebo přímo do jističe CS-BD-B4 CS-BH-B4 2 mm Přímo do jističe 6 mm CS-BC-A 2 mm 25 mm CS-BC-A33 Přímo do jističe Přímo do jističe 32 mm 4 mm CS-BD-A37 CS-BH-A37 5 mm 6 mm Přímo do jističe Přímo do jističe ) pouze Cu kabel 2) průřez vodiče až 3 mm 2 R5

89 Ostatní technické parametry POUŽITÍ JISTIČŮ MODEION V IT SÍTÍCH IT sítí se rozumí třífázová izolovaná síť, která může být uzemněna přes dostatečně vysokou impedanci. Všechny typy jističů Modeion lze použít za určitých podmínek v IT síti viz techniké parametry jističů. U jističů BH63, BL, BL6 je nutné počítat s omezením deionizačních prostor. Deionizační prostor se liší dle způsobu připojení. V některých případech lze pro snížení deionizačních prostor použít izolační fólii, kterou nabízíme jako příslušenství (parametry viz str. R9). Deionizační prostory pro BH63 C B B B C OD-BHD-KS42 x OD-BHD-KS2 2x H E G F= D 27 5 A 5 R6 Typ připojení Typ krytu A B C D E F G H Izolační přepážky OD-BHD-KS / ) 5 3 Pasy Izolační přepážky OD-BHD-KS2 + Izolační fólie OD-BH-IT 4 2 2/ ) 5 3 Kabelová oka nebo CS-BH-T nebo CS-BH-B(B2) Izolační přepážky OD-BHD-KS / ) 5 3 Blokové svorky CS-BH-B2 Izolační přepážky OD-BH-KS / ) nebo CS-BH-B22 Izolační přepážky OD-BH-KS2 + Izolační fólie OD-BH-IT / ) 5 3 IT AC 69 V Blokové svorky CS-BH-B2 Kryt svorek OD-BH-KS / ) nebo CS-BH-B22 Kryt svorek OD-BH-KS3 + Izolační fólie OD-BH-IT / ) 5 3 Blokové svorky CS-BH-B3 Izolační přepážky OD-BHD-KS / ) nebo CS-BH-B32 Izolační přepážky OD-BHD-KS2 + Izolační fólie OD-BH-IT / ) 5 3 Blokové svorky CS-BH-B3 Kryt svorek OD-BH-KS / ) nebo CS-BH-B32 Kryt svorek OD-BH-KS3 + Izolační fólie OD-BH-IT / ) 5 3 Pasy Izolační přepážky OD-BHD-KS / ) 5 3 Kabelová oka nebo CS-BH-T nebo CS-BH-B(B2) Izolační přepážky OD-BHD-KS / ) 5 3 Blokové svorky CS-BH-B2 Izolační přepážky OD-BHD-KS / ) IT AC 5 V nebo CS-BH-B22 Izolační přepážky OD-BH-KS / + Izolační fólie OD-BH-IT 5 3 Blokové svorky CS-BH-B2 Kryt svorek OD-BH-KS / nebo CS-BH-B Blokové svorky CS-BH-B3 Izolační přepážky OD-BHD-KS / ) nebo CS-BH-B32 Izolační přepážky OD-BHD-KS2 + Izolační fólie OD-BH-IT / ) 5 3 Blokové svorky CS-BH-B3 nebo CS-BH-B32 Kryt svorek OD-BH-KS / ) 5 3 V některém případě lze pro zmenšení deionizačního prostoru použít izolační fólii OD-BH-IT viz tabulka (parametry fólie viz str. R9). ) Vyšší hodnota platí v případě opačného připojení (přívod zdola) a použití izolačních přepážek.

90 Ostatní technické parametry Modeion POUŽITÍ JISTIČŮ MODEION V IT SÍTÍCH Deionizační prostory pro BL C B C B C H OD-BL-KS2 F E G D A A 2 Typ připojení Typ krytu A A B C D E F G H Pasy Izolační přepážky OD-BL-KS /2 ) 34,5 2 2 Izolační přepážky OD-BL-KS2 + Izolační fólie OD-BL-IT 2 /2 ) 34,5 2 Izolační přepážky OD-BL-KS /2 ) 34,5 2 2 IT AC 5 V Izolační přepážky OD-BL-KS2 + Izolační fólie OD-BL-IT Blokové svorky CS-BL-B /2 ) 34,5 2 Kryt svorek OD-BL-KS /2 ) 34, Kryt svorek OD-BL-KS9 + Izolační fólie OD-BL-IT /2 ) 34,5 5 2 V některém případě lze pro zmenšení deionizačního prostoru použít izolační fólii OD-BL-IT viz tabulka (parametry fólie viz str. R9). Rozměrem A se rozumí místo, od kterého musí být pasy izolovány až do vzdálenosti určené rozměrem A. ) Vyšší hodnota platí v případě opačného připojení (přívod zdola) a použití izolačních přepážek. R7

91 Ostatní technické parametry POUŽITÍ JISTIČŮ MODEION V IT SÍTÍCH Deionizační prostory pro BL6 C B C B C H OD-BL-KS2 F E G D A A 2 Typ připojení Typ krytu A A B C D E F G H Pasy Izolační přepážky OD-BL-KS /2 ) 34,5 2 2 Izolační přepážky OD-BL-KS /2 ) 34,5 2 2 IT AC 5 V Izolační přepážky OD-BL-KS2 + Izolační fólie OD-BL-IT Blokové svorky CS-BL-B Kryt svorek OD-BL-KS /2 ) 34, Kryt svorek OD-BL-KS9 + Izolační fólie OD-BL-IT Rozměrem A se rozumí místo, od kterého musí být pasy izolovány až do vzdálenosti určené rozměrem A. ) Vyšší hodnota platí v případě opačného připojení (přívod zdola) a použití izolačních přepážek. R8

92 5 3 Ostatní technické parametry Modeion POUŽITÍ JISTIČŮ MODEION V IT SÍTÍCH Izolační fólie pro použití v IT sítích Pro zmenšení deionizačních prostor z čela přístroje lze použít izolační fólii OD-BH-IT nebo OD-BL-IT. Izolační fólie se umístí na čelní kovovou část rozváděče dle nákresu viz níže. Typ Objednací kód Název Hmotnost [kg] Balení [kus] OD-BH-IT OEZ:4569 Izolační fólie, OD-BL-IT OEZ:4562 Izolační fólie,2 Rozměr a umístění izolační fólie OD-BH-IT 8 Rozměr a umístění izolační fólie OD-BL-IT R9

93 Ostatní technické parametry POUŽITÍ ODPÍNAČŮ PŘI DANÉ NADPROUDOVÉ OCHRANĚ Jednotlivé typy odpínačů Modeion mohou být použity spolu s daným předřazeným jistícím přístrojem (jističem, pojistkou) v místě elektrického obvodu, kde hodnota počátečního rázového zkratového proudu I k je menší, maximálně rovna příslušné hodnotě jmenovitého podmíněného zkratového proudu I cc uvedené v tabulce: BH63NE Typ odpínače Modeion Předřazený jistící přístroj I cc [ka] / AC 4 V BC6 BD25 BH63 BL BL6 Jistič BC Jistič BD ), 65 2) 36 ), 65 2) 36 ), 65 2) Jistič BH63 36 ), 65 2) 36 ), 65 2) 36 ), 65 2) Jistič BL 5 5 Jistič BL6 5 PN, PLN, PHN gg max. I n = 25 A 3) 3) 3) 3) PN, PLN, PHN gg max. I n = 224 A 65 3) 3) 3) PN, PHN gg max. I n = 5 A 65 3) 3) PN, PHN gg max. I n = 63 A Poznámky: ) Hodnoty v tabulce doplněné ) se vztahují k předřazenému jističi v provedení N. 2) Hodnoty v tabulce doplněné 2) se vztahují k předřazenému jističi v provedení S. 3) Maximální hodnota počátečního rázového zkratového proudu do kterého lze použít odpínače s předřazenými pojistkovými vložkami menších jmenovitých proudů (viz 3) ) se stanoví na základě rovnosti jejich omezeného proudu i o. - Jmenovitý proud předřazené pojistkové vložky I n musí být minimálně o jeden stupeň menší, než jmenovitý pracovní proud I e odpínače. - Uvedené hodnoty platí pro napětí AC 4 V. POUŽITÍ JISTIČŮ MODEION JAKO HLAVNÍ JISTIČ PŘED ELEKTROMĚR Všechny typy jističů lze za určitých podmínek použít jako hlavní jistič před elektroměr pro PRE, ČEZ a EON. Pro podrobnější informace kontaktujte technickou podporu na tel.: Jistič BD25 úprava dle podmínek pro PRE R

94 Ostatní technické parametry Modeion NÁHRADA DŘÍVE VYRÁBĚNÝCH JISTIČŮ OEZ Přehled běžně dodávaných připojovacích a montážních sad pro náhrady starších jističů do 63 A Původní jistič Náhrada Připojení Upevnění J2RU, J2U-5 přední přívod I n 2 2 A BC6N přední přívod I n 6 6 A CS-BC-AJ2 (2 ks) OD-BC-MS2 ( ks) BA5.33, BA5.33 přední přívod I n 6 6 A BC6N přední přívod I n 6 6 A CS-BC-A33 (2 ks) OD-BC-MS33 ( ks) BA5.37, BA5.37 přední přívod I n 37,5 4 A BD25N přední přívod I n 4 25 A BH63N přední přívod I n 63 A CS-BD-A37 (2 ks) CS-BH-A37 (2 ks) nutná úprava pro upevnění BD25N nutná úprava pro upevnění BH63N J2U, J2UX, BA5.39 přední přívod I n 6 63 A BD25N přední přívod I n 4 25 A BH63N přední přívod I n 63 A CS-BD-A39 (2 ks) CS-BH-A39 (2 ks) OD-BHD-MS39 ( ks) OD-BHD-MS39 ( ks) J2U, J2UX, BA5.39 zadní přívod I n 6 63 A BD25N zadní přívod I n 4 25 A BH63N zadní přívod I n 63 A CS-BD-Z39 (2 ks) CS-BD-A2 (2 ks) CS-BH-Z39 (2 ks) CS-BH-A2 (2 ks) OD-BD-MZ39 ( ks) nutná úprava pro upevnění BD25N OD-BH-MZ39 ( ks) nutná úprava pro upevnění BH63N J2UX, BA5.39 výsuvné provedení I n A BD25N výsuvné provedení I n 4 25 A BH63N výsuvné provedení I n 63 A CS-BD-JX75 (2 ks) CS-BH-JX75 (2 ks) OD-BHD-MS75 ( ks) OD-BHD-MS75 ( ks) J2UX výsuvné provedení, elektronická spoušť I n A BD25N výsuvné provedení I n 4 25 A BH63N výsuvné provedení I n 63 A CS-BD-JT75 (2 ks) CS-BH-JT75 (2 ks) OD-BD-MT75 ( ks) OD-BH-MT75 ( ks) R

95 Ostatní technické parametry RETROFITY DŘÍVE VYRÁBĚNÝCH JISTIČŮ OEZ Přehled běžně prováděných retrofitů Původní jistič Retrofit s jističem Doba montáže AR.. pevné provedení I n 25 A AR6.. pevné provedení I n 25 6 A AR25.. pevné provedení I n A ARV.. 3 verze výsuvného provedení I n 25 A ARV6.. 4 verze výsuvného provedení I n 25 6 A ARV verze výsuvného provedení I n A AMT.6, AMT.62 pevné provedení I n 28 6 A J2Z5T.. pevné provedení I n A J2Z75T.. výsuvné provedení I n A VMT.6.. pevné provedení I n 3 6 A VMT... 2 verze pevného provedení I n 5 A BLS pevné/výsuvné provedení I n 25 A Arion WL pevné/výsuvné provedení I n A BL6S pevné/výsuvné provedení I n 25 6 A Arion WL6 pevné/výsuvné provedení I n 6 A BL6S pevné/výsuvné provedení I n 25 6 A Arion WL225 pevné/výsuvné provedení I n 2 5 A BLS pevné/výsuvné provedení I n 25 A Arion WL pevné/výsuvné provedení I n A BL6S pevné / výsuvné provedení I n 25 6 A Arion WL6 pevné/výsuvné provedení I n 6 A BL6S výsuvné provedení I n 25 6 A Arion WL225 pevné/výsuvné provedení I n 2 5 A BH63N pevné provedení I n 63 A BLS pevné/výsuvné provedení I n 25 A BLS pevné/výsuvné provedení I n 25 A BH63N pevné provedení I n 63 A BLS pevné/výsuvné provedení I n 25 A do 2 h do 2 h do 2 h do 2 h do 3 h do 3 h do 2 h do 2 h do 2 h do 3 h do 3 h do 3 h do 2 h do h do h do 2 h do 2 h VMT verze pevného provedení I n 2 A BL6S pevné/výsuvné provedení I n 25 6 A Arion WL22 pevné/výsuvné provedení I n 2 A Poznámka: Uvedené retrofity starších jističů provádí certifikované firmy vyškolené v OEZ nebo servis OEZ. do 3 h do 4 h R2

96 SLOVNÍK POJMŮ Poznámka: Přesná znění definic a textů týkajících uvedených pojmů jsou obsažena v příslušných normách viz Název. Název Značka Výklad Jmenovité pracovní napětí ČSN EN 6947-; Jmenovité izolační napětí ČSN EN 6947-; Jmenovitý proud ČSN EN ; U e U i I n Hodnota napětí stanovená výrobcem. Vztahují se na ni příslušné zkoušky, případně také kategorie užití. Spolu s jmenovitým (pracovním) proudem určuje použití přístroje. Nejvyšší hodnota jmenovitého pracovního napětí nesmí být v žádném případě větší než hodnota jmenovitého izolačního napětí U i. Hodnota napětí, ke které se vztahují zkoušky elektrické pevnosti a povrchové cesty. Hodnota proudu přiřazená jističi, kterou může vést nepřetržitě. Vyšší hodnoty proudů vypíná jistič v souladu s konkrétní deklarovanou vypínací charakteristikou. Redukovaný jmenovitý proud I R Konkrétní nastavená, redukovaná hodnota proudu I n regulovatelná závislá časová spoušť, kterou jistič může vést trvale. Maximální nastavitelná hodnota se rovná I n. Změnou I r se posouvá vypínací charakteristika spouště vzhledem k proudové ose. Platí: I r = k x I n kde k Vypínací čas při uvedeném násobku I r t R Čas, za který jistič vypne, prochází-li jím proud rovnající uvedenému násobku I R. Změnou t R se posouvá vypínací charakteristika vzhledem k časové ose. Vybavovací proud nezávislé časově zpožděné (selektivní) spouště I sd Minimální hodnota proudu při které působí nezávislá časová zpožděná spoušť. Zpoždění nezávislé časově zpožděné spouště t sd Prochází-li jističem proud rovnající se alespoň I sd a nedosahující I sd, vypne jistič s časovým zpožděním t sd. Celková doba vypnutí je vlivem vypínání vlastního jističe cca o až 2 ms delší. Vybavovací proud nezávislé časově okamžité (zkratové) spouště Jmenovitý pracovní proud ČSN EN 6947-; Jmenovitý trvalý proud ČSN EN 6947-; Jmenovitá mezní zkratová vypínací schopnost ČSN EN ; 2.5.; Jmenovitá provozní zkratová vypínací schopnost ČSN EN ; 2.5.2; Jmenovitý krátkodobý výdržný proud ČSN EN 6947-; ČSN EN ; ČSN EN ; I i I e I u I cu I cs I cw Minimální hodnota proudu, při které působí nezávislá časově okamžitá spoušť. Jmenovitý pracovní proud přístroje (odpínače) je stanoven výrobcem se zřetelem na jmenovité pracovní napětí, jmenovitý kmitočet, jmenovitý provoz, kategorii užití a typ ochranného krytu, přichází-li to v úvahu. Hodnota proudu stanovená výrobcem, kterou může přístroj přenášet v nepřetržitém provozu, tj. po dobu delší než 8 hodin (týdny, měsíce nebo i déle). Hodnota mezní zkratové vypínací schopnosti vyjádřená jako efektivní hodnota střídavé složky předpokládaného zkratového proudu, kterou musí být jistič schopen zvládnout v režimu: x vypnutí zkratu a x zapnutí do zkratu s následným vypnutím. Jistič po zkoušce nemusí být schopen vést nepřetržitě jmenovitý proud. I cu je stanovena pro jmenovité pracovní napětí při jmenovitém kmitočtu a při stanoveném účiníku pro střídavý proud nebo časové konstantě pro stejnosměrný proud. Musí platit: I cu I k Hodnota provozní zkratové vypínací schopnosti vyjádřená jako efektivní hodnota střídavé složky předpokládaného zkratového proudu, kterou musí být jistič schopen zvládnout v režimu: x vypnutí zkratu a 2x zapnutí do zkratu s následným vypnutím. Může být vyjádřena také v % I cu. Jistič po zkoušce musí být schopen vést nepřetržitě jmenovitý proud a vypínat nadproudy. Oteplení hlavních svorek může být větší. I cs je stanovena pro jmenovité pracovní napětí při jmenovitém kmitočtu a při stanoveném účiníku pro střídavý proud nebo časové konstantě pro stejnosměrný proud. Může platit: I cs I k Hodnota krátkodobého výdržného proudu přiřazená výrobcem, kterou je přístroj schopen přenášet bez poškození po určenou dobu (krátkodobé zpoždění). V případě střídavého proudu je to efektivní hodnota střídavé složky předpokládaného zkratového proudu I p. S

97 SLOVNÍK POJMŮ Poznámka: Přesná znění definic a textů týkajících uvedených pojmů jsou obsažena v příslušných normách viz Název. Název Značka Výklad Jmenovitá zkratová zapínací schopnost ČSN EN 6947-; ČSN EN ; ČSN EN ; Jmenovitý podmíněný zkratový proud ČSN EN 6947-; ČSN EN ; Příloha L; L.4.2 Počáteční rázový zkratový proud ČSN EN 699-;.3.5 Nárazový zkratový proud ČSN EN 699-;.3.8 Předpokládaný zkratový proud ČSN EN 6947-; ČSN EN 699-;.3.3 Jmenovité impulzní výdržné napětí ČSN EN 6947-; Kategorie přepětí ČSN EN 6947-; Jmenovitý kmitočet ČSN EN 6947-; Kategorie užití (jističe časová selektivita) ČSN EN ; 4.4 Kategorie užití (odpínače režim spínání) ČSN EN ; 4.4 Stupeň znečištění ČSN EN 6947-; ; S2 I cm I cc I k i p I p U imp f n Hodnota zkratové zapínací schopnosti přiřazená výrobcem pro jmenovité pracovní napětí při jmenovitém kmitočtu a při stanoveném účiníku pro střídavý proud nebo časové konstantě pro stejnosměrný proud. Vyjadřuje se jako maximální předpokládaný vrcholový proud. Musí platit: I cm i p Hodnota předpokládaného zkratového proudu stanovená výrobcem, kterou může přístroj chráněný jistícím přístrojem před zkratem stanoveným výrobcem spolehlivě přenášet po dobu funkce tohoto přístroje. Musí platit: I cc I k Hodnota zkratového proudu v okamžiku jeho vzniku v daném místě elektrického rozvodu vyjádřená jako efektivní hodnota střídavé souměrné složky předpokládaného zkratového proudu. Maximální možná okamžitá hodnota předpokládaného zkratového proudu. (Odpovídá okamžiku vzniku zkratu, v jehož důsledku vznikne největší vrcholová hodnota zkratového proudu.) Hodnota zkratového proudu, který by protékal obvodem, kdyby byl jistící přístroj nahrazen a zkrat realizován vodiči se zanedbatelnou impedancí. (V trojfázovém rozvodu je předpokládán zkrat současně ve všech fázích.) Vrcholová hodnota napěťového impulzu předepsaného tvaru a polarity, kterou je přístroj schopen vydržet bez poruchy za stanovených podmínek a k níž se vztahují hodnoty vzdušných vzdáleností. U imp přístroje musí být rovné nebo vyšší než hodnoty stanovené pro přechodné přepětí v místě obvodu (kategorie přepětí), v němž je přístroj použit. Číselně definovaná úroveň přechodného přepětí, tj. přepětí mající původ v atmosférickém nebo spínacím přepětí. Norma ČSN EN stanovuje pro elektrická zařízení kategorie přepětí: Kategorie přepětí IV - začátek instalace, venkovní přívod Kategorie přepětí III - pevná instalace Kategorie přepětí II - spotřebiče Kategorie přepětí I - slaboproudé spotřebiče Kmitočet napájecí sítě, pro který je přístroj navržen a jemuž odpovídají ostatní charakteristické hodnoty. Kategorie užití jističe stanovuje, zda je nebo není jistič specificky určen pro zajištění selektivity pomocí úmyslného zpoždění (časové selektivity) s jinými jistícími přístroji zapojenými v sérii na straně zátěže v podmínkách zkratu. Kategorie užití: A - jističe nejsou specificky určeny pro zajištění časové selektivity B - jističe jsou specificky určeny pro zajištění časové selektivity Kategorie užití definují předpokládaná užití spínacích přístrojů (odpínačů). Jsou charakterizovány hodnotami proudů a napětí, vyjádřenými jako násobky jmenovitého pracovního proudu a jmenovitého pracovního napětí a dále účiníky nebo časovými konstantami obvodu. Kategorie užití: AC-2B (DC-2B) - méně časté spínání odporových zátěží včetně mírných přetížení AC-22B (DC-2B) - méně časté spínání smíšených odporových a induktivních zátěží včetně mírných přetížení AC-23B (DC-23B) - méně časté spínání motorových zátěží nebo jiných vysoce induktivních zátěží Stupeň znečištění se vztahuje k podmínkám okolního prostředí, pro které je zařízení určeno. Stupeň znečištění: - Nedochází k žádnému znečištění nebo jen suchému, nevodivému znečištění. 2 - Obvykle dochází jen k nevodivému znečištění, občas se však může vyskytnout dočasná vodivost způsobená kondenzací. 3 - Dochází k vodivému znečištění nebo suchému nevodivému znečištění, které se vlivem kondenzace stane vodivým. 4 - Znečištění vytváří trvalou vodivost, způsobenou např. vodivým prachem, deštěm nebo sněhem.
