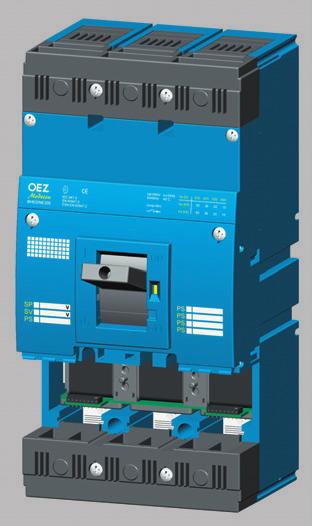

1 F KOMPAKTNÍ JISTIČE BH6N, BH6S F

2 BH6N, BH6S OBCHODNÍ INFORMACE Spínací bloky, odnímatelné zařízení, výsuvné zařízení...f4 Nadproudové spouště, blok odpínače...f6 Připojovací sady......f7 Montážní sady...f9 Spínače...F Napěťové spouště...f Podpěťové spouště...f Blok zpoždění...f Ruční pohony...f Mechanická blokování a paralelní spínání...f2 Motorové pohony...f2 Ovládací relé...f2 Doplňky...F TECHNICKÉ INFORMACE Jističe, odpínače - parametry...f5 - schéma...f6 - připojovaní, montáž...f8 - deionizační prostory...f22 - rozměry...f24 Odnímatelné zařízení - popis, parametry, schéma...f48 Výsuvné zařízení - popis, parametry, schéma...f5 Nadproudové spouště L - vedení - popis, parametry, vypínací charakteristiky...f52 DTV - distribuční - popis, parametry, vypínací charakteristiky...f5 MTV8 - motorová - popis, parametry, vypínací charakteristiky...f54 MTV9 - motorová s nastavením selektivity - popis, parametry, vypínací charakteristiky...f56 4D - distribuční s jištěním N pólu - popis, parametry, vypínací charakteristiky...f58 Připojovací sady - parametry...f9 Spínače - parametry, schéma...f59 Napěťové spouště - parametry...f6 Podpěťové spouště - parametry...f6 Ruční pohony - popis, parametry...f6 Mechanická blokování a paralelní spínání - popis, parametry, rozměry...f64 Motorové pohony - popis, parametry, schéma...f66 F2

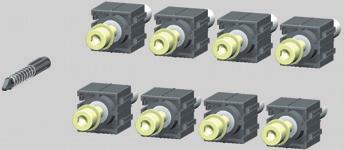

3 Modeion BH6N, BH6S PŘEHLED PROVEDENÍ A PŘÍSLUŠENSTVÍ PŘIPOJOVACÍ SADY Blokové svorky dvojité Třmenové svorky Blokové svorky Blokové svorky Blokové svorky CS-BH-T CS-BH-B, CS-BH-B2 RUČNÍ POHONY RP-BH-CK.. RP-BHD-CP.. CS-BH-B2, CS-BH-B22 CS-BH-B CS-BH-B4 Potenciálové svorky Zadní přívod Přední přívod CS-BH-A2 CS-BH-A CS-BH-PS SPÍNACÍ BLOK ODNÍMATELNÉ ZAŘÍZENÍ VÝSUVNÉ ZAŘÍZENÍ BH6SE5 BH6NE5 ZO-BH-6- ZV-BH-6- RP-BHD-CH.. RP-BHD-CN.. Mechanické paralelní spínání RP-BHD-CD Mechanické blokování RP-BHD-CB Mechanické blokování bovdenem MB-BH-PV4 MB-BHD-PV MOTOROVÉ POHONY MP-BH-X OD-BHD-KA2 SPÍNAČE PS-BHD- Jednoduché OD-BHD-PP NAPĚŤOVÁ SPOUŠŤ NADPROUDOVÉ SPOUŠTĚ Dvojité BLOK ODPÍNAČE SV-BHD-X Přepínací Předstihový DOPLŇKY K ZO... A ZV... Propojovací kabel OD-BHD-KA PODPĚŤOVÁ SPOUŠŤ SP-BHD-X SE-BH-...-L SE-BH-...-DTV SE-BH-6-V Signalizace polohy SO-BHD- SE-BH-...-MTV8 DOPLŇKY SE-BH-...-MTV9 SE-BH-6-4D Izolační přepážky Plombovací vložka Přídavný kryt nadproudové spouště Kryt svorek Uzamykatelná páka OD-BH-UP OD-BH-VP OD-BH-VP2 OD-BH-KS OD-BHD-KS2 Klíčovací sada OD-BH-KK F

4 BH6N, BH6S Obchodní informace SPÍNACÍ BLOKY Typ Kód výrobku I u [A] I cu [ka] Hmotnost [kg] Balení [kus] BH6NE , BH6SE , - TECHNICKÉ INFORMACE viz str. F5 - způsob připojení silového obvodu musí respektovat doporučení viz str. F8 a také deionizační prostory viz str. F22 - Spínací blok: obsahuje - 2x připojovací sadu CS-BH-A - pro připojení pasů nebo kabelových ok ) - izolační přepážky OD-BHD-KS2 - sadu montážních šroubů OD-BH-MS (4 x M5x25) - držák vodičů OD-BH-DV je nutné doplnit - nadproudovou spouští SE-BH (jistič) nebo blokem odpínače SE-BH-6-V (odpínač) ) - pro připojení jiným způsobem je nutné použít připojovací sady CS-BH-... viz str. F7 ODNÍMATELNÉ ZAŘÍZENÍ Typ Kód výrobku Název Hmotnost [kg] Balení [kus] ZO-BH Odnímatelné zařízení 2,6 - TECHNICKÉ INFORMACE viz str. F48 - Odnímatelné zařízení: obsahuje - kompletní příslušenství k sestavení jističe/odpínače v odnímatelném provedení - sada montážních šroubů OD-BH-MS2 (4 x M5x) pro upevnění spínacího bloku do odnímatelného zařízení je nutné doplnit - spínacím blokem BH6..5 VÝSUVNÉ ZAŘÍZENÍ - pro připojení odnímatelného zařízení pasy nebo kabelovými oky lze použít připojovací sady CS-BH-A, které obsahuje spínací blok BH pro připojení jiným způsobem je nutné použít připojovací sady CS-BH-... viz str. F7 Typ Kód výrobku Název Hmotnost [kg] Balení [kus] ZV-BH Výsuvné zařízení,664 - TECHNICKÉ INFORMACE viz str. F5 - Výsuvné zařízení: obsahuje - kompletní příslušenství k sestavení jističe/odpínače ve výsuvném provedení je nutné doplnit - spínacím blokem BH pro připojení výsuvného zařízení pasy nebo kabelovými oky lze použít připojovací sady CS-BH-A, které obsahuje spínací blok BH pro připojení jiným způsobem je nutné použít připojovací sady CS-BH-... viz str. 6 F4

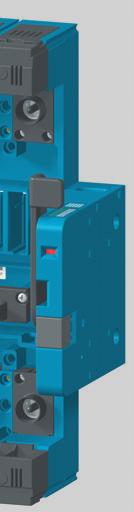

5 BH6N, BH6S Obchodní informace Modeion SPÍNACÍ BLOKY Typ Kód výrobku I u [A] I cu [ka] Hmotnost [kg] Balení [kus] BH6NE N - spínání N vodiče 6,65 BH6SE N - spínání N vodiče 6,65 BH6NE jištění N vodiče 7 BH6SE jištění N vodiče 7 - TECHNICKÉ INFORMACE viz str. F5 - způsob připojení silového obvodu musí respektovat doporučení viz str. F8 a také deionizační prostory viz str. F22 - Spínací blok: obsahuje - 2x připojovací sadu - pro připojení pasů nebo kabelových ok ) - izolační přepážky - sadu montážních šroubů OD-BH-MS (4 x M4x5) - držák vodičů OD-BH-DV je nutné doplnit - nadproudovou spouští SE-BH (jistič) nebo blokem odpínače SE-BH-6-V (odpínač) ) - pro připojení jiným způsobem je nutné použít připojovací sady CS-BH-... viz str. F7 ODNÍMATELNÉ ZAŘÍZENÍ Typ Kód výrobku Název Hmotnost [kg] Balení [kus] ZO-BH Odnímatelné zařízení,4 - TECHNICKÉ INFORMACE viz str. F48 - Odnímatelné zařízení: obsahuje - kompletní příslušenství k sestavení jističe/odpínače v odnímatelném provedení - sadu montážních šroubů OD-BH-MS2 (4 x M4x4) - pro upevnění spínacího bloku do odnímatelného zařízení je nutné doplnit - spínacím blokem BH6..45 nebo BH6..46 VÝSUVNÉ ZAŘÍZENÍ - pro připojení odnímatelného zařízení pasy nebo kabelovými oky lze použít připojovací sady, které obsahuje spínací blok BH pro připojení jiným způsobem je nutné použít připojovací sady CS-BH-... viz str. F7 Typ Kód výrobku Název Hmotnost [kg] Balení [kus] ZV-BH Výsuvné zařízení 4,5 - TECHNICKÉ INFORMACE viz str. F5 - Výsuvné zařízení: obsahuje - kompletní příslušenství k sestavení jističe/odpínače ve výsuvném provedení je nutné doplnit - spínacím blokem BH6..45 nebo BH pro připojení výsuvného zařízení pasy nebo kabelovými oky lze použít připojovací sady, které obsahuje spínací blok BH pro připojení jiným způsobem je nutné použít připojovací sady CS-BH-... viz str. F7 F5

6 BH6N, BH6S Obchodní informace NADPROUDOVÉ SPOUŠTĚ L - charakteristika L - vedení jištění vedení s nízkými záběrovými proudy bez nastavení I r I n [A] Typ Kód výrobku Popis Hmotnost [kg] Balení [kus] 25 SE-BH-25-L 264 Bez nastavení I r,45 5 SE-BH-5-L 265 Bez nastavení I r,45 4 SE-BH-4-L 266 Bez nastavení I r,45 5 SE-BH-5-L 267 Bez nastavení I r,45 6 SE-BH-6-L 268 Bez nastavení I r,45 - TECHNICKÉ INFORMACE viz str. F52 DTV - charakteristika D - distribuční jištění vedení a transformátorů I n [A] Typ Kód výrobku Popis Hmotnost [kg] Balení [kus] 25 SE-BH-25-DTV 25 Nastavení I r = 25 A,45 4 SE-BH-4-DTV 252 Nastavení I r = 6 4 A,45 6 SE-BH-6-DTV 25 Nastavení I r = 25 6 A,45 - TECHNICKÉ INFORMACE viz str. F5 MTV8 - charakteristika M - motorová přímé jištění motorů a generátorů možnost jištění vedení a transformátorů I n [A] Typ Kód výrobku Popis Hmotnost [kg] Balení [kus] 25 SE-BH-25-MTV8 25 Nastavení I r = 25 A,45 4 SE-BH-4-MTV8 252 Nastavení I r = 6 4 A,45 6 SE-BH-6-MTV8 25 Nastavení I r = 25 6 A,45 - TECHNICKÉ INFORMACE viz str. F54 NADPROUDOVÉ SPOUŠTĚ MTV9 - charakteristika M - motorová s nastavením časové selektivity přímé jištění motorů a generátorů možnost jištění vedení a transformátorů umožňuje nastavit zpoždění nezávislé spouště,, 2 nebo ms I n [A] Typ Kód výrobku Popis Hmotnost [kg] Balení [kus] 25 SE-BH-25-MTV Nastavení I r = 25 A,45 4 SE-BH-4-MTV Nastavení I r = 6 4 A,45 6 SE-BH-6-MTV Nastavení I r = 25 6 A,45 - TECHNICKÉ INFORMACE viz str. F56 4D - charakteristika D - distribuční s jištěním N pólu jištění vedení a transformátorů v TN-C-S a TN-S sítích I n [A] Typ Kód výrobku Popis Hmotnost [kg] Balení [kus] 25 SE-BH-25-4D 426 Nastavení I r = 25 A,55 4 SE-BH-4-4D 427 Nastavení I r = 6 4 A,55 6 SE-BH-6-4D 428 Nastavení I r = 25 6 A,55 - TECHNICKÉ INFORMACE viz str. F58 - určena pro spínací blok BH6..46 BLOK ODPÍNAČE I e [A] Typ Kód výrobku Název Hmotnost [kg] Balení [kus] 6 SE-BH-6-V 252 Blok odpínače,295 - TECHNICKÉ INFORMACE viz str. F5 F6

7 BH6N, BH6S Obchodní informace Modeion PŘIPOJOVACÍ SADY svorky Typ Kód výrobku Popis S [mm 2 ] Způsob připojení Hmotnost [kg] Balení [sada] ) CS-BH-T 2482 Třmenové svorky 5 24 Cu kabely, flexibary,4 - TECHNICKÉ INFORMACE viz str. F9 CS-BH-B 2476 Blokové svorky 5 24 Cu/Al kabely,279 CS-BH-B Blokové svorky 25 5 Cu/Al kabely,2 - TECHNICKÉ INFORMACE viz str. F9 CS-BH-B Blokové svorky - dvojité CS-BH-B Blokové svorky - dvojité - TECHNICKÉ INFORMACE viz str. F9 - s krytem OD-BH-KS splňuje krytí IP2 2 x 5 24 Cu/Al kabely,72 2 x 25 5 Cu/Al kabely,75 CS-BH-B 664 Blokové svorky x 5 24 Cu/Al kabely,9 - TECHNICKÉ INFORMACE viz str. F9 CS-BH-A Zadní přívod Cu/Al pasy, kabelová oka,567 - TECHNICKÉ INFORMACE viz str. F9 CS-BH-B4 22 Blokové svorky - pro šest kabelů - TECHNICKÉ INFORMACE viz str. F9 6 x 6 5 Cu/Al kabely, CS-BH-A 2476 Přední přívod Cu/Al pasy, kabelová oka, flexibary - TECHNICKÉ INFORMACE viz str. F9 - je součástí každé dodávky spínacího bloku,86 CS-BH-PS 68 Potenciálové svorky,5 2,5; 4 6 Cu ohebný vodič,2 - TECHNICKÉ INFORMACE viz str. F9 svorka Typ Kód výrobku Popis S [mm 2 ] Způsob připojení Hmotnost [kg] Balení [kus] CS-BH-T Třmenová svorka 5 24 Cu kabely, flexibary,48 - TECHNICKÉ INFORMACE viz str. F9 CS-BH-B4 959 Bloková svorka 5 24 Cu/Al kabely,9 CS-BH-B Bloková svorka 25 5 Cu/Al kabely, - TECHNICKÉ INFORMACE viz str. F9 CS-BH-B Bloková svorka - dvojitá CS-BH-B Bloková svorka - dvojitá - TECHNICKÉ INFORMACE viz str. F9 2 x 5 24 Cu/Al kabely,24 2 x 25 5 Cu/Al kabely,25 ) - sada obsahuje svorky F7

8 BH6N, BH6S Obchodní informace PŘIPOJOVACÍ SADY svorka Typ Kód výrobku Popis Způsob připojení Hmotnost [kg] Balení [kus] CS-BH-B4 665 Blokové svorky x 5 24 Cu/Al kabely, - TECHNICKÉ INFORMACE viz str. F9 CS-BH-B44 Bloková svorka - pro 6 kabelů - TECHNICKÉ INFORMACE viz str. F9 6 x 6 5 Cu/Al kabely, CS-BH-A Zadní přívod Cu/Al pasy, kabelová oka,89 - TECHNICKÉ INFORMACE viz str. F9 CS-BH-PS4 62 Potenciálová svorka,5 2,5/4 6,5 - TECHNICKÉ INFORMACE viz str. F9 RETROFIT RETROFIT RETROFIT svorky Typ Kód výrobku Popis Způsob připojení Hmotnost [kg] Balení [sada] CS-BH-A Redukce za BA...*7-5 - přední přívod - TECHNICKÉ INFORMACE viz str. F9 CS-BH-A Redukce za BA...*9-5 a J2UX5 - přední přívod Cu/Al pasy, kabelová oka, flexibary Cu/Al pasy, kabelová oka, flexibary,47,628 - TECHNICKÉ INFORMACE viz str. F9 - pro kompletní náhradu jističe BA *9-5 nebo J2UX5 s předním přívodem je dále nutná montážní sada OD-BHD-MS9 CS-BH-Z9 822 Redukce za BA...*9 a J2UX - zadní přívod Cu/Al pasy, kabelová oka,954 - TECHNICKÉ INFORMACE viz str. F9 - pro kompletní náhradu jističe BA *9 nebo J2UX se zadním přívodem je dále nutná montážní sada OD-BH-MZ9 a připojovací sada CS-BH-A2 RETROFIT CS-BH-JX Redukce za BA...*9-75 a J2UX75 - přední přívod, výsuvné provedení Cu/Al pasy, flexibary, kabelová oka,924 - TECHNICKÉ INFORMACE viz str. F9 - pro kompletní náhradu jističe BA *9-75 nebo J2UX75 s předním přívodem ve výsuvném provedení je dále nutná montážní sada OD-BHD-MS75 a odnímatelné zařízení ZO-BH-6- nebo výsuvné zařízení ZV-BH-6- RETROFIT CS-BH-JT Redukce za J2UX75T - přední přívod, výsuvné provedení Cu/Al pasy, flexibary, kabelová oka 2,64 - TECHNICKÉ INFORMACE viz str. F9 - pro kompletní náhradu jističe J2UX75T s předním přívodem ve výsuvném provedení je dále nutná montážní sada OD-BHD-MS75 a odnímatelné zařízení ZO-BH-6- nebo výsuvné zařízení ZV-BH-6- RETROFIT - sady, které umožňují náhradu starších jističů novými jističi bez rekonstrukce rozváděče F8

9 BH6N, BH6S Obchodní informace Modeion MONTÁŽNÍ SADY Typ Kód výrobku Popis Hmotnost [kg] Balení [sada] ) OD-BHD-MS Redukce za BA...*9-5 a J2UX5 - přední přívod,7 - ROZMĚRY viz str. F27 - pro kompletní náhradu jističe BA *9-5 nebo J2UX5 s předním přívodem je dále nutná 2x připojovací sada CS-BH-A9 RETROFIT OD-BH-MZ9 824 Redukce za BA...*9 a J2UX - zadní přívod,95 - ROZMĚRY viz str. F27 - pro kompletní náhradu jističe BA *9 nebo J2UX se zadním přívodem je dále nutná 2x připojovací sada CS-BH-Z9 a CS-BH-A2 RETROFIT RETROFIT OD-BH-MT75 Redukce za J2UX75T - přední přívod, výsuvné provedení - ROZMĚRY viz str. F, F7 - pro kompletní náhradu jističe J2UX75T s předním přívodem ve výsuvném provedení je dále nutná 2x připojovací sada CS-BH-JT75 a odnímatelné zařízení ZO-BH-6- nebo výsuvné zařízení ZV-BH-6- RETROFIT OD-BHD-MS Redukce za BA...*9-75 a J2UX75 - přední přívod, výsuvné provedení,446 - ROZMĚRY viz str. F, F7 - pro kompletní náhradu jističe BA...*9-75 nebo J2UX75 s předním přívodem ve výsuvném provedení je dále nutná 2x připojovací sada CS-BH-JX75 a odnímatelné zařízení ZO-BH-6- nebo výsuvné zařízení ZV-BH-6- ) - jedna sada umožňuje nahradit jeden jistič (sada obsahuje potřebný spojovací materiál ke spojení jističe a montážní sady) RETROFIT - sady, které umožňují náhradu starších jističů novými jističi bez rekonstrukce rozváděče F9

10 BH6N, BH6S Obchodní informace POMOCNÉ SPÍNAČE Jednoduché spínací Typ Kód výrobku Pracovní napětí Kontakty Hmotnost [kg] Balení [kus] PS-BHD V a.c./d.c.,2 PS-BHD--Au V a.c./d.c.,2 Jednoduché rozpínací Typ Kód výrobku Pracovní napětí Kontakty Hmotnost [kg] Balení [kus] PS-BHD V a.c./d.c., PS-BHD--Au V a.c./d.c., Dvojité Typ Kód výrobku Pracovní napětí Kontakty Hmotnost [kg] Balení [kus] PS-BHD V a.c./d.c.,26 PS-BHD-2-Au V a.c./d.c.,26 PS-BHD V a.c./d.c.,25 PS-BHD--Au V a.c./d.c.,25 PS-BHD V a.c./d.c.,24 PS-BHD-2-Au V a.c./d.c.,24 Přepínací Typ Kód výrobku Pracovní napětí Kontakty Hmotnost [kg] Balení [kus] PS-BHD V a.c./d.c., PS-BHD--Au V a.c./d.c., PS-BHD V a.c./d.c.,26 PS-BHD-2-Au V a.c./d.c.,26 Předstihový Typ Kód výrobku Popis Kontakty Hmotnost [kg] Balení [kus] SP-BHD Předstihový spínač,45 NAPĚŤOVÉ SPOUŠTĚ - TECHNICKÉ INFORMACE pro všechny spínače viz str. F59 PODPĚŤOVÉ SPOUŠTĚ Typ Kód výrobku Pracovní napětí Hmotnost [kg] Balení [kus] SV-BHD-X , 4, 48 V a.c./d.c.,4 SV-BHD-X 246 V a.c./d.c.,4 SV-BHD-X , 4, 5 V a.c./22 V d.c.,4 - TECHNICKÉ INFORMACE viz str. F6 BLOK ZPOŽDĚNÍ Typ Kód výrobku Pracovní napětí Popis Hmotnost [kg] Balení [kus] SP-BHD-X , 4, 48 V a.c./d.c., SP-BHD-X 244 V a.c./d.c., SP-BHD-X , 4, 5 V a.c./22 V d.c., SP-BHD-X24- ) , 4, 48 V a.c./d.c. - s předstihovým kontaktem,2 SP-BHD-X- ) 245 V a.c./d.c. - s předstihovým kontaktem,2 SP-BHD-X2- ) , 4, 5 V a.c./22 V d.c. - s předstihovým kontaktem,2 - TECHNICKÉ INFORMACE viz str. F6 ) - nelze použít v kombinaci s motorovým pohonem MP-BH-X... Typ Kód výrobku Popis Hmotnost [kg] Balení [kus] BZ-BX-X2-A umožňuje zpozdit vypnutí podpěťové spouště jističů Modeion,2 - TECHNICKÉ INFORMACE viz str. P2 F

11 BH6N, BH6S Obchodní informace Modeion RUČNÍ POHONY Typ Kód výrobku Název - popis Hmotnost [kg] Balení [kus] RP-BH-CK 65 Blok ručního pohonu - bez uzamykání,22 RP-BH-CK2 654 Blok ručního pohonu - s uzamykáním,22 - TECHNICKÉ INFORMACE viz str. F6 Blok ručního pohonu je nutné doplnit: pro ovládání na spínacím bloku - černou pákou ručního pohonu RP-BHD-CP nebo RP-BHD-CP2 pro ovládání přes dveře rozváděče - prodlužovací hřídelí RP-BHD-CH.. - ložiskem ručního pohonu RP-BHD-CN.. - pákou ručního pohonu RP-BHD-CP.. RP-BH-CK2 685 Blok ručního pohonu - žlutý štítek - s uzamykáním,22 - TECHNICKÉ INFORMACE viz str. F6 Blok ručního pohonu je nutné doplnit: pro ovládání na spínacím bloku - červenou pákou ručního pohonu RP-BHD-CP2 pro ovládání přes dveře rozváděče - prodlužovací hřídelí RP-BHD-CH.. - ložiskem ručního pohonu RP-BHD-CN.. - pákou ručního pohonu RP-BHD-CP.. RP-BH-CK 7252 Blok ručního pohonu pro pravé boční ovládání,52 RP-BH-CK 725 Blok ručního pohonu pro levé boční ovládání,52 - TECHNICKÉ INFORMACE viz str. F6 RP-BHD-CP 655 Páka ručního pohonu - černá - bez uzamykání,75 RP-BHD-CP2 656 Páka ručního pohonu - černá - s uzamykáním,75 - TECHNICKÉ INFORMACE viz str. F6 RP-BHD-CP2 657 Páka ručního pohonu - červená - s uzamykáním,75 - TECHNICKÉ INFORMACE viz str. F6 RP-BHD-CN Ložisko ručního pohonu - krytí IP4,4 - TECHNICKÉ INFORMACE viz str. F6 - používá se v kombinaci s černou pákou ručního pohonu RP-BHD-CP, RP-BHD-CP2 RP-BHD-CN Ložisko ručního pohonu - žlutý štítek - krytí IP4,4 - TECHNICKÉ INFORMACE viz str. F6 - používá se v kombinaci s červenou pákou ručního pohonu RP-BHD-CP2 RP-BHD-CN Ložisko ručního pohonu - krytí IP66,4 - TECHNICKÉ INFORMACE viz str. F6 - používá se v kombinaci s černou pákou ručního pohonu RP-BHD-CP, RP-BHD-CP2 RP-BHD-CN Ložisko ručního pohonu - žlutý štítek - krytí IP66,4 - TECHNICKÉ INFORMACE viz str. F6 - používá se v kombinaci s červenou pákou ručního pohonu RP-BHD-CP2 F

12 BH6N, BH6S Obchodní informace RUČNÍ POHONY Typ Kód výrobku Název - popis Hmotnost [kg] Balení [kus] RP-BHD-CH 658 Prodlužovací hřídel - délka 65 mm, lze zkrátit,25 - TECHNICKÉ INFORMACE viz str. F6 RP-BHD-CH2 659 Prodlužovací hřídel - teleskopická, délka mm,255 - TECHNICKÉ INFORMACE viz str. F6 MECHANICKÉ BLOKOVÁNÍ A PARALELNÍ SPÍNÁNÍ Typ Kód výrobku Název Hmotnost [kg] Balení [kus] RP-BHD-CB 829 Mechanické blokování - pro pevné provedení,6 - TECHNICKÉ INFORMACE viz str. F64 - mechanické blokování je nutné doplnit: 2x blokem ručního pohonu RP-BH-CK.. 2x pákou ručního pohonu RP-BHD-CP.. RP-BHD-CD 8289 Mechanické paralelní spínání - pro pevné provedení,2 - TECHNICKÉ INFORMACE viz str. F64 - mechanické paralelní spínaní je nutné doplnit: 2x blokem ručního pohonu RP-BH-CK.. pákou ručního pohonu RP-BHD-CP.. MB-BH-PV4 96 Mechanické blokování bovdenem - pro dva jističe BH6,448 MB-BHD-PV 96 Mechanické blokování bovdenem - pro jeden jistič BD25 a druhý BH6,448 - TECHNICKÉ INFORMACE viz str. F65 - mechanické blokování bovdenem je určeno pro pevné, odnímatelné i výsuvné provední MOTOROVÉ POHONY Typ Kód výrobku Název - popis Pracovní napětí Hmotnost [kg] Balení [kus] MP-BH-X24 ) 259 Motorový pohon 24 V a.c./d.c.,69 MP-BH-X48 ) 9792 Motorový pohon 48 V a.c./d.c.,69 MP-BH-X 59 Motorový pohon V a.c./d.c.,69 MP-BH-X2 56 Motorový pohon 2 V a.c./22 V d.c.,69 MP-BH-X24-P ) 259 Motorový pohon 24 V a.c./d.c.,78 MP-BH-X48-P ) 979 Motorový pohon - s počítadlem cyklů 48 V a.c./d.c.,78 MP-BH-X-P 687 Motorový pohon - s počítadlem cyklů V a.c./d.c.,78 MP-BH-X2-P 54 Motorový pohon - s počítadlem cyklů 2 V a.c./22 V d.c.,78 - TECHNICKÉ INFORMACE viz str. F66 - motorový pohon nelze použít v kombinaci s SP-BHD-X...- ) - pouze na zakázku OD-BHD-PP 688 Počítadlo cyklů - délka kabelu, m,8 - ROZMĚRY viz str. F66 - po dohodě s výrobcem lze dodat i s jinou délkou vodičů OVLÁDACÍ RELÉ OD-BHD-KA2 89 Prodlužovací kabel - k motorovému pohonu, 2 žil, délka,6 m - TECHNICKÉ INFORMACE viz str. F66 - po dohodě s výrobcem lze dodat i s jinou délkou vodičů, Typ Kód výrobku Parametry Hmotnost [kg] Balení [kus] OD-BHD-RX V a.c./d.c.,6 OD-BHD-RX V a.c./d.c.,6 OD-BHD-RA V a.c.,6 OD-BHD-RD V d.c.,6 - TECHNICKÉ INFORMACE viz str. P F2

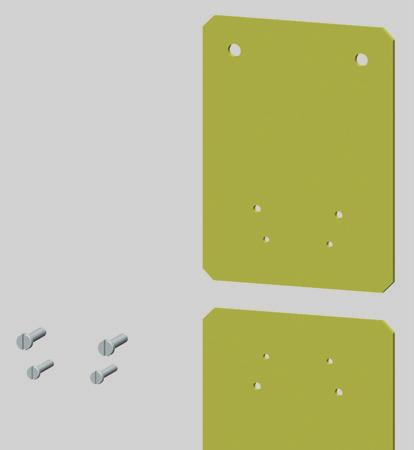

13 BH6N, BH6S Obchodní informace Modeion DOPLŇKY Typ Kód výrobku Název - popis Hmotnost [kg] Balení [kus] OD-BHD-KS Izolační přepážky - sada (dva kusy), pro a provedení,77 OD-BHD-KS42 Izolační přepážka - jeden kus, pro provedení,9 - jsou součástí každé dodávky spínacího bloku - při opačném připojení jističe/odpínače (zdroj na svorky 2, 4, 6) je nutné ve většině případů montovat tyto přepážky i na dolní stranu - podrobnější informace viz str. F22 OD-BH-KS 5 Kryt svorek - krytí IP2, pro -pólové provedení,44 OD-BH-KS Kryt svorek - krytí IP2, pro 4-pólové provedení,29 - zvyšuje stupeň krytí připojovacího místa na IP2 při použití blokových svorek CS-BH-B2, B2, B22 a B4 - je určen pro pevné, odnímatelné i výsuvné provedení OD-BH-UP 52 Uzamykatelná páka, - umožnuje uzamknutí jističe ve stavu vypnuto ručně (nataženo) - k uzamknutí je potřeba visací zámek s průměrem dříku 4 6 mm OD-BH-VP 5 Plombovací vložka šroubu, 2 - umožňuje zaplombovat: - kryt dutin - kryt svorek - nadproudovou spoušť - blok ručního pohonu - motorový pohon OD-BH-VP2 826 Přídavný kryt nadproudové spouště, - umožňuje zaplombovat nastavení nadproudové spouště např. u jističů v elektroměrovém rozváděči OD-BHD-KA 4555 Propojovací kabel - pro propojení příslušenství jističe/ odpínače v odnímatelném a výsuvném provedení - 5 žil (lze použít i pro odnímatelné a pevné provedení),2 SO-BHD- 456 Signalizace polohy - signalizuje stav polohy jističe v odnímatelném nebo výsuvném zařízení - TECHNICKÉ INFORMACE viz str. F48, F5,8 OD-BH-KK 4554 Klíčovací sada - znemožňuje vložení do odnímatelného nebo výsuvného zařízení jiný spínací blok - TECHNICKÉ INFORMACE viz str. F48, F5,5 OD-BHD-KT 4642 Kryt zapínacího tlačítka - pro motorový pohon, kryt lze zaplombovat - TECHNICKÉ INFORMACE viz str. F66,2 F

14 POZNÁMKY BH6N, BH6S Obchodní informace F4

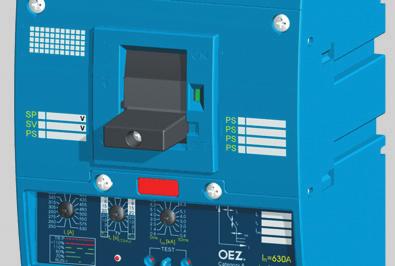

15 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Parametry JISTIČ ODPÍNAČ Typ BH6N, BH6S Rozměry A x B x C + D (/ provedení) 4/85 x 275 x mm 4/85 x 275 x mm Hmotnost (/ provedení) 5,4/7,4 kg 5,4 kg Normy ČSN EN EN IEC ČSN EN EN IEC 947- Certifikační značky Jistič Odpínač Rozměry Montážní polohy - pevné, odnímatelné i výsuvné provedení Zapojení odpínače pro DC obvody Počet pólů, 4, 4 Jmenovitý proud I n 25, 5, 4, 5, 6 A - Jmenovitý trvalý proud I u 6 A 6 A Jmenovitý pracovní proud I e - 6 A Jmenovité pracovní napětí U e max. 69 V a.c. - max. 69 V a.c. max. 44 V d.c. Jmenovitý kmitočet f n 5/6 Hz 5/6 Hz Jmenovité impulzní výdržné napětí U imp 8 kv 8 kv Jmenovité izolační napětí U i 69 V 69 V Kategorie užití (selektivita) 69 V a.c. A - Kategorie užití (režim spínání) 69 V a.c. 44 V d.c. - - AC-2B DC-2B Jmenovitý krátkodobý výdržný proud při U e = 69 V a.c. I cw / t 8 ka/5 ms, 7 ka/ ms, 6,5 ka/ s 7,5 ka/5 s Řada NORMAL BH6N Jmenovitá mezní zkratová vypínací schopnost I cu 6 ka (efektivní hodnota) ) 6 ka 2 ka Jmenovitá provozní zkratová vypínací schopnost (efektivní hodnota) I cs 5 ka 4 ka 8 ka ka 8 ka SUPERIOR BH6S ka 65 ka 5 ka 2 ka 75 ka 6 ka 2 ka 5 ka U e - 2 V a.c. 45 V a.c. 5 V a.c. 69 V a.c. 2 V a.c. 45 V a.c. 5 V a.c. 69 V a.c. Jmenovitá zkratová zapínací schopnost (vrcholová hodnota) I cm / U e 75 ka - 4 ka - 45 V a.c. 4 ka/ 45 V a.c. 4 ka/ 44 V d.c. Doba vypnutí při I cu 2 ms - Ztráty na pól pevné/výsuvné provedení 75W/85W 75W/85W Mechanická trvanlivost 2 cyklů 2 cyklů Elektrická trvanlivost 5 cyklů 5 cyklů Hustota spínání 2 cyklů/hod 2 cyklů/hod Ovládací síla N N Krytí z čelní strany přístroje IP4 IP4 Krytí svorek IP2 IP2 Pracovní podmínky Referenční teplota okolí 4 C 4 C Rozsah teploty okolí C C Pracovní prostředí suché a tropické klima suché a tropické klima Klimatická odolnost ČSN EN 668 ČSN EN 668 Stupeň znečištění Max. nadmořská výška 2 m 2 m Seizmická odolnost g ( 8 5 ) Hz g ( 8 5 ) Hz Konstrukční modifikace Přívod přední/zadní / / Odnímatelné provedení / / / Výsuvné provedení / / / Příslušenství Spínače - pomocný / relativní / návěstní / předstihový / / / / / / Napěťová spoušť Podpěťová spoušť / s předstihovým spínačem / / Ruční čelní pohon / se stavitelnou pákou / / Mechanické blokování-bovdenem / k ručnímu pohonu / / Motorový pohon / s počítadlem cyklů / / Uzamykatelná páka Plombovací vložka šroubu / přídavný kryt nadproudové spouště / / je k dispozici, není k dispozici, + připravuje se ) - při opačném připojení jističe (vstupní svorky 2, 4, 6, výstupní svorky,, 5) se I cu nemění - jištění odpínačů Modeion na str. R - - F5

16 JISTIČE, ODPÍNAČE Schéma Jistič s příslušenstvím (-pólové provedení) L+ Ovládací obvod motorového pohonu Q OF F B ON S Odnímatelné / Výsuvné zařízení ZO-BH SO ZV -BH Motorový pohon Pomocné spouště / Předstihový spínač Hlavní obvod 2 X A B A - BH6N, BH6S.Y.Y.Y SE-BH 5 A NC C NO NC S6 C NO S5 M P SP-BHD-X... SV -BHD-X... SP-BHD-X...- or or or SP-BHD-2 V Q B T TEST T2 MP T X X4 2 J A2 B2 A2 dutina č..y 2.Y 2.Y PE N- Poč. cyklů SO ZO-BH SO ZV -BH 4 2 Odnímatelné / Výsuvné zařízení Popis schéma ( a provedení) A B.. 4 F6 PS-BHD-. or. 2 X2 PS-BHD návěstní relativní pomocné or dutina č.. PS-BHD PS-BHD PS-BHD- 2. Propojovací kabel PS-BHD-.. 4 X PS-BHD or or or or PS-BHD- dutina č.2 dutina č. Propojovací kabel. PS -BH D PS-BHD- pomocné PS-BHD- Spínače PS-BHD PS-BHD- pomocné or or or or PS-BHD- dutina č.4 dutina č.5 5. PS-BHD PS-BHD-2. 4 or PS-BHD-. 4 or pomocné PS-BHD-2. 2 dutina č or PS-BHD-2. MP motorový pohon - MP-BH-X... M motor P střádač X konektor pro připojení ovládacích obvodů X4 konektor pro externí počítadlo cyklů S5 spínač signalizující režim AUTO (NO-C) / MANUAL (NC-C) S6 spínač signalizující nastřádání (připraveno k zapnutí: NO-C) YC externí počítadlo cyklů - OD-BHD-PP B doporučené zapojení ovládacích obvodů - není součástí motorového pohonu ON zapínací tlačítko OFF vypínací tlačítko S spínač pro nastřádání (sepnuto = automatické střádání, spínač může být trvale sepnut) Q jistič motorového pohonu - viz str. F67 J spínací blok - BH6.. Q hlavní kontakty T, T2, T, T4 ) proudové transformátory V volnoběžka SE-BH jistič - nadproudová spoušť - SE-BH odpínač - blok odpínače - SE-BH-6-V TEST testovací tlačítko spouště ZO-BH odnímatelné zařízení - ZO-BH ZV-BH výsuvné zařízení - ZV-BH X, X2 propojovací kabel - OD-BHD-KA SO, SO2, SO kontakty signalizující polohu jističe/odpínače v odnímatelném nebo výsuvném zařízení SO-BHD- - podrobnější informace viz str. F48, F5 SP-BHD-X... podpěťová spoušť SV-BHD-X... napěťová spoušť SP-BHD-X...- podpěťová spoušť s předstihovým kontaktem SP-BHD-2 předstihový kontakt ) - pouze u 4-pólového provedení spínacího bloku BH6..46

17 JISTIČE, ODPÍNAČE Schéma Jistič s příslušenstvím (4-pólové provedení) L+ Ovládací obvod motorového pohonu Q OF F B ON S Odnímatelné / Výsuvné zařízení 2 4 N ZO-BH SO ZV -BH 5 Motorový pohon Pomocné spouště / Předstihový spínač Hlavní obvod 2 X A B A.Y.Y.Y SE-BH N 5 A NC C NO NC S6 C NO S5 M P SP-BHD-X... SV -BHD-X... SP-BHD-X...- or or or SP-BHD-2 V Q B T TEST T2 MP T T4 ) X X4 2 J A2 B2 A2 - BH6N, BH6S.Y 2.Y 2.Y 4 N dutina č. PE N- SO SO 4 2 ZO-BH ZV -BH N Poč. cyklů Odnímatelné / Výsuvné zařízení Propojovací kabel X2 Spínače návěstní relativní pomocné pomocné pomocné pomocné pomocné pomocné pomocné pomocné A B..4 PS-BHD-. or.2 PS-BHD-.2.4 or. PS-BHD PS-BHD PS-BHD- 2. PS-BHD-..4 PS-BHD or or or or PS-BHD-. PS -BH D PS-BHD PS-BHD- 4. PS-BHD PS-BHD or or or or PS-BHD- 5. PS-BHD PS-BHD-2. or PS-BHD- or PS-BHD PS-BHD PS-BHD PS-BHD- 6. PS-BHD PS-BHD or or or or PS-BHD- 7. PS-BHD PS-BHD- 8. or PS-BHD- or 8. PS-BHD- 9. PS-BHD or PS-BHD- or PS-BHD- dutina č. dutina č.2 dutina č. dutina č.4 dutina č.5 dutina č.2 + dutina č.6 dutina č.7 dutina č.8 dutina č. 9 X Propojovací kabel F7

18 BH6N, BH6S JISTIČE, ODPÍNAČE Parametry Stavy spínačů v dutinách spínacího bloku Dutina 2, 4, 5 (6, 7, 8, 9) ) 2 a 2 a 2 a 2, 4, 5 (6, 7, 8, 9) ) Stav jističe Poloha páky jističe Stav hlavních kontaktů PS-BHD- PS-BHD- PS-BHD- PS-BHD- PS-BHD- PS-BHD- SP-BHD-2 SP-BHD-X...- PS-BHD-2 PS-BHD- PS-BHD-2 PS-BHD- PS-BHD- PS-BHD- Zapnuto Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Vypnuto nadproudovou spouští Vypnuto ze stavu zapnuto: pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu pozn.: - kontakt rozepnut, - kontakt sepnut Umístění dutin ve spínacím bloku viz str. F6 ) - dutiny 6, 7, 8, 9 jsou pouze u 4-pólového provedení Připojování a montáž Silový obvod připojuje se Cu, Al pasy nebo kabely, popřípadě kabely s kabelovými oky pro rozšíření možnosti připojovaní se vyrábějí připojovací sady viz str. F7 zpravidla se vodiče od zdroje připojují na vstupní svorky,, 5, (N) a vodiče od zátěže na svorky 2, 4, 6, (N); je však možné opačné připojení (záměna vstupních a výstupních svorek bez omezení jmenovité mezní zkratové vypínací schopnosti I cu ) při opačném zapojení je ve většině případů nutné doplnit jistič/odpínač izolačními přepážkami OD-BHD- -KS2 i na straně svorek 2, 4, 6, podrobnější informace viz str. F22 připojovací pasy doporučujeme natřít barvou musí být provedeno mechanické zpevnění vstupních a výstupních vodičů / pasů tak, aby nedocházelo k přenášení elektrodynamických sil do jističe/odpínače při zkratech způsob připojení silového obvodu musí respektovat deionizační prostory jističe viz str. F2 Pomocné obvody spínače, napěťové nebo podpěťové spouště se připojují ohebnými Cu vodiči o průřezu,5 mm 2 do svorek přímo na těchto zařízeních motorový pohon a pomocné obvody jističe v odnímatelném nebo výsuvném provedení se připojují pomocí konektoru Doporučené minimální připojovací průřezy kabelů, pasů a flexibarů pro pevné, odnímatelné i výsuvné provedení I n [A] Kabely S [mm 2 ] Pasy Š x V [mm] Cu Al Cu Al x 2 25 x x 2 25 x x 2 x x 4 25 x x 5 2 x x 5 2 x x 6 2 x x 2 2 x 85 2 x 8 2 x x 85 ) 2 x 24 2) 2 x 2 ) 2 x 6 2) - při návrhu kabelů je nutné respektovat příslušné platné normy ) připojení výsuvného a odnímatelného provedení min 2x24 mm 2 Cu 2) odnímatelné a výsuvné provedení nelze připojit pomocí Al ) připojení výsuvného a odnímatelného provedení min 2x6 Cu Závislost maximálního zatížení jističů/odpínačů na teplotě okolí Jistič/odpínač BH6 - připojení Cu kabelem 2 x 85 mm 2 na pól 5 C 55 C 6 C 65 C 7 C 6 A 6 A 6 A 57 A 54 A Mechanické zpevnění vodičů pro BH6 I k 25 ka I k 65 ka F8

19 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Připojování a montáž Parametry připojovacích sad Typ I max [A] Kabel - rozsahy připojovacích průřezů S [mm 2 ] Typ kabelu sektorový slaněný sektorový plný kruhový slaněný kruhový plný Pasy a kabelová oka Š x V [mm] Rozměrový výkres / CS-BH-A CS-BH-A4 6 2 x... CS-BH-A2 CS-BH-A x... str. F26/F9 CS-BH-T CS-BH-T Cu 5 24 Cu 5 24 Cu 5 24 Cu CS-BH-B CS-BH-B Cu / Al 2 24 Cu /Al 5 24 Cu / Al 2 24 Cu / Al CS-BH-B2 CS-BH-B Cu / Al 6 5 Cu /Al 25 5 Cu / Al 6 5 Cu / Al CS-BH-B2 CS-BH-B x ( 5 24 ) Cu / Al 2 x ( 2 24 ) Cu / Al 2 x ( 5 24 ) Cu / Al 2 x ( 2 24 ) Cu / Al str. F24/F4 CS-BH-B22 CS-BH-B x ( 25 5 ) Cu / Al 2 x ( 6 5 ) Cu / Al 2 x ( 25 5 ) Cu / Al 2 x ( 6 5 ) Cu / Al str. F24/F8 CS-BH-B4 CS-BH-B x ( 6 5 ) Cu / Al 6 x ( 6 5 ) Cu / Al 6 x ( 6 5 ) Cu / Al 6 x ( 6 5 ) Cu / Al str. F25/F9 CS-BH-B CS-BH-B4 6 x ( 5 24) Cu/Al x ( 2 24 ) Cu/Al x(5 24) Cu/Al x (2 24) Cu/Al str. F25/F9 CS-BH-A7 4 RETROFIT - redukce za jistič BA *7 s předním přívodem str. F26 CS-BH-A9 6 RETROFIT - redukce za jistič BA *9 s předním přívodem str. F27 CS-BH-Z9 6 RETROFIT - redukce za jistič BA *9 se zadním přívodem str. F27 CS-BH-JX75 6 RETROFIT - redukce za jistič BA 9-75 a J2UX75 s předním přívodem ve výsuvném provedení str. F, F7 CS-BH-JT75 6 RETROFIT - redukce za jistič J2UX75T s předním přívodem ve výsuvném provedení str. F, F7 CS-BH-PS /6,5 2,5 / 4 6 Cu ohebný vodič CS-BH-PS4 /6,5 2,5 / 4 6 Cu ohebný vodič RETROFIT - sady, které umožňují náhradu starších jističů novými jističi bez rekonstrukce rozváděče Přední přívod - Cu/Al pasy Zadní přívod - Cu/Al pasy OD-BHD-KS2 2 CS-BH-A CS-BH-A Click!. 7. F 6. BH6... BH M Nm Nm ,8 Nm 7.,8 Nm F9

20 Modeion BH6N, BH6S JISTIČE, ODPÍNAČE Připojování a montáž Přední přívod - Cu kabely Přední přívod - Cu/Al kabely CS-BH-T CS-BH-B or CS-BH-B2 OD-BHD-KS 2 F 7. OD-BHD-KS2 BH BH6... F Click! Nm... Click! 8 mm CS-BH-B 2 5 mm 2 Al, Cu Nm... 8 mm mm 2 Al, Cu... Nm... 8 mm O 5 7 mm 2 Cu Nm... 6 mm 5. 9.,8 Nm.,8 Nm mm 2 Cu... Nm... 6 mm CS-BH-B2 6 5 mm 2 A l, Cu... 5 Nm... 6 mm 7 5 mm 2 Al, Cu... 2 Nm... 6 mm Přední přívod - 2x Cu/Al kabely Přední přívod - 6x Cu/Al kabely CS-BH-B2 OD-BHD-KS2 or OD-BHD-KS 2 or or F CS-BH-B4 CS-BH-B22 8. M8. OD-BH-KS IP2 F 8. M. OD-BH-KS IP2 BH6... BH F 8. F Nm Nm Click! Click! F F 8.,8 Nm,8 Nm CS-BH-B2 2 5 mm 2 Al, Cu Nm mm 2 Al, Cu... Nm... 8 mm 8 mm CS-BH-B m m 2 A l, Cu... 5 Nm mm 2 Al, Cu... 2 Nm... F2 6 mm 6 mm. 4,5 6. 7,

21 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Připojování a montáž Přední přívod - kabelová oka Přední přívod - redukce BH na BA 7 CS-BH-A CS-BH-A7 OD-BHD-KS2 OD-BHD-KS2 or OD-BH-KS IP2 F Click! 6. Click! F 7. F.. 6. BH6... BH M. M mm2 Cu ( Klauke ) 5. 2 Nm mm2 Al ( Klauke ) 8 5., Nm ,8 Nm 6 F 9.,8 Nm 2 Přední přívod - redukce BH na J2UX a BA 9 Zadní přívod - redukce BH na J2UX a BA 9 se zadním přívodem 7 2. OD-BHD-KS 2 NENÍ SOUČÁSTÍ DODÁVKY BH ø 8 F. 25 Click! CS-BH-A9 2 Nm CS-BH-A2 CS-BH-Z M 2 Nm... 8 mm MAX. 2 2 Nm... BH6... 8? 9. 5,8 Nm Nm... 8 mm,8 Nm 6. F2

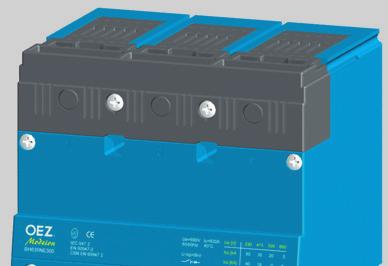

22 BH6N, BH6S JISTIČE, ODPÍNAČE Deionizační prostory POUŽITÍ IZOLAČNÍCH PREPÁŽEK A KRYTŮ SVOREK U JISTIČŮ A ODPÍNAČŮ PEVNÉ PROVEDENÍ - přední přívod - svorky,, 5 a) pokud je U e 45 V a.c. je nutné použít, izolační přepážky OD-BHD-KS2 (horní strana) nebo kryt svorek OD-BHD-KS b) pokud k připojení silového obvodu na svorky,, 5 nejsou použity izolované vodiče, flexibary nebo zadní přívod je nutné použít izolační přepážky OD-BHD-KS2 nebo kryt svorek OD-BHD-KS - svorky 2,4,6 pouze pokud je jistič/odpínač připojen ke zdroji svorkami 2, 4, 6 a zároveň: (dolní strana) a) pokud je U e 45 V a.c. je nutné použít izolační přepážky OD-BHD-KS2 nebo kryt svorek OD-BHD-KS - zadní přívod - izolační přepážky ani kryty svorek se nemusejí používat b) pokud k připojení silového obvodu na svorky 2, 4, 6 nejsou použity izolované vodiče, flexibary nebo zadní přívod je nutné použít izolační přepážky OD-BHD-KS2 nebo kryt svorek OD-BHD-KS ODNÍMATELNÉ A VÝSUVNÉ ZAŘÍZENÍ - izolační přepážky ani kryty svorek se nemusejí používat F22

23 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Deionizační prostory A2 C=2 B=4 B=4 B=4 C=2 H A OD-BHD-KS2 E=5 G=8 5 A minimální vzdálenost mezi jističem/odpínačem a neizolovanou uzemněnou stěnou (platí pro připojení izolovaných vodičů, kabelů, flexibarů nebo zadním přívodem) A minimální délka izolace holých vodičů (pomocí izolačních přepážek OD-BHD-KS2 od mm do max. 5 mm, případně pomocí doplňkové izolace vodičů na přepážkami minimálně na hodnotu A) A F= G= A2 minimální vzdálenost: - mezi jističem/odpínačem a neizolovanou uzemněnou stěnou (platí pro neizolované vodiče a sběrnice) - mezi jističem/odpínačem a sběrnicí - mezi dvěma jističi/odpínači umístěnými vertikálně nad sebou - mezi neizolovanými přívody dvou jističů/odpínačů nad sebou C, D, E, F, G minimální vzdálenost mezi jističem/ odpínačem a neizolovanou uzemněnou stěnou H minimální vzdálenost mezi neizolovanými vodiči minimální vzdálenost jističů v řadě bez použití izolačních přepážek je 5 mm H Pas >5mm max. mm Kabel Flexibar max. mm AC U [V] BH6S v obvodu s I k [ka] > > > BH6N v obvodu s I k [ka] G [mm] H [mm] A [mm] A [mm] < 8 A2 [mm] A [mm] A [mm] A2 [mm] A [mm] A [mm] A2 [mm] pozn.: I k - max. zkratový proud v jištěném obvodu (efektivní hodnota) F2

24 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Pevné provedení, přední přívod Vrtací plán , , > AC 45 V 45,5... < AC 45 V 7 R xØ5 (M5x25) 4, Ø , Pevné provedení, přední přívod (připojovací sada CS-BH-B2, CS-BH-B22 ) , Ø22 Ø8 Ø22 CS-BH-B2 Ø8 CS-BH-B22 F24

25 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Pevné provedení, přední přívod (připojovací sada CS-BH-B4) , ø8,4 ø8,4 ø8,4 Pevné provedení, přední přívod (připojovací sada CS-BH-B) ø22 ø22 ø22 F25

26 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Pevné provedení, zadní přívod (připojovací sada CS-BH-A2) Vrtací plán , Ø ,5 R7 45 4xØ5 (M5x25) 4 2,5 4,5 Pevné provedení, přední přívod (připojovací sada CS-BH-A7) RETROFIT , ,5 ø F26

27 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Pevné provedení, přední přívod (připojovací sada CS-BH-A9, montážní sada OD-BHD-MS9) RETROFIT Pevné provedení, zadní přívod (připojovací sada CS-BH-Z9, montážní sada OD-BH-MZ9) RETROFIT ,5 4xØ7 2xØ , Ø 5 56,5 6,5 Ø F27

28 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Pevné provedení, ruční pohon 6 BH6... RP-BH-CK.. RP-BHD-CP Pevné provedení, ruční pohon - čelní, se stavitelnou pákou 7 RP-BH-CK.. BH6... RP-BHD-CP.. RP-BHD-CH.. RP-BHD-CN PANEL ROZVÁDĚČE (CH) (CH2) Úprava dveří rozváděče MIN. 27,5 4x 6,5 ZÁVĚS DVEŘÍ ROZVÁDĚČE F28

29 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Pevné provedení, ruční pohon - pravé boční ovládání, se stavitelnou pákou 4 PANEL ROZVÁDĚČE RP-BH-CK RP-BHD-CN.. RP-BHD-CP RP-BHD-CH BH (CH) (CH2) 6 Pevné provedení, ruční pohon - levé boční ovládání, se stavitelnou pákou 4 PANEL ROZVÁDĚČE RP-BHD-CN.. RP-BHD-CP.. RP-BH-CK 7 RP-BHD-CH... 4 BH Pevné provedení, motorový pohon MP-BH-X... Rozměry otvoru ve dveřích rozváděče pro externí počítadlo cyklů Rmax (CH) (CH2) F29

30 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Odnímatelné zařízení Vrtací plán xØ6,5 4xØ6, ,5 4, Ø , , Odnímatelné zařízení, kryt svorek OD-BH-KS F

31 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Odnímatelné provedení Odnímatelné provedení, zadní přívod (připojovací sada CS-BH-A2) Vrtací plán xø6,5 ø 2, , ,5 F

32 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Odnímatelné provedení, ruční pohon Odnímatelné provedení, motorový pohon 282 F2

33 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Odnímatelné zařízení (připojovací sada CS-BH-JX75, montážní sada OD-BHD-MS75) RETROFIT 2xø xø5 77, ,5 2 6 Odnímatelné zařízení (připojovací sada CS-BH-JT75, montážní sada OD-BH-MT75) RETROFIT 2xø , xø F

34 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Výsuvné zařízení Vrtací plán xØ6,5 4xØ6, , , Ø , , Výsuvné zařízení, kryt svorek OD-BH-KS ,5 F4

35 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Výsuvné provedení Pracovní poloha Revizní poloha Výsuvné provedení, zadní přívod (připojovací sada CS-BH-A2) Pracovní poloha Revizní poloha xø6,5 ø , ,5 F5

36 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Výsuvné provedení, ruční pohon Pracovní poloha Revizní poloha Výsuvné provedení, motorový pohon Pracovní poloha Revizní poloha F6

37 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Výsuvné zařízení (připojovací sada CS-BH-JX75, montážní sada OD-BHD-MS75) RETROFIT 2xø Výsuvné zařízení (připojovací sada CS-BH-JT75, montážní sada OD-BH-MT75) RETROFIT 2xø , xø xø , , , F7

38 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Pevné provedení, přední přívod Vrtací plán , , > AC 45 V 45,5... < AC 45 V 7 R xø6,5 94 4,5 25 ø , ,5 Pevné provedení, přední přívod (připojovací sada CS-BH-B2 + CS-BH-B42, CS-BH-B22 + CS-BH-B422 ) ø22 ø8 ø22 CS-BH-B2 ø8 CS-BH-B22 F8

39 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Pevné provedení, přední přívod (připojovací sada CS-BH-B4 + CS-BH-B44) xø8,5 Pevné provedení, přední přívod (připojovací sada CS-BH-B + CS-BH-B4) ø22 ø22 ø22 F9

40 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Pevné provedení, zadní přívod (připojovací sada CS-BH-A2 + CS-BH-A42) Vrtací plán Pevné provedení, ruční pohon 5 BH6... RP-BH-CK.. RP-BHD-CP ,5 4 7, ø ,5 24 2, R 7 4xø6,5 85 4, Pevné provedení, ruční pohon - čelní, se stavitelnou pákou Úprava dveří rozváděče 7 BH6... RP-BH-CK.. RP-BHD-CP.. MIN ,5 RP-BHD-CH.. RP-BHD-CN.. 4x 6, ZÁVĚS DVEŘÍ ROZVÁDĚČE PANEL ROZVÁDĚČE (CH) (CH2) F4

41 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Pevné provedení, motorový pohon 247 Rozměry otvoru ve dveřích rozváděče pro externí počítadlo cyklů Rmax F4

42 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Odnímatelné zařízení Vrtací plán xø6, xø6, ,5 4, ø , ,5 Odnímatelné zařízení, kryt svorek OD-BH-KS F42

43 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Odnímatelné provedení Odnímatelné provedení, zadní přívod (připojovací sada CS-BH-A2 + CS-BH-A42) ø Vrtací plán ,5 7 4xø6,5 4, ,5 F4

44 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Odnímatelné provedení, ruční pohon Odnímatelné provedení, motorový pohon F44

45 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Výsuvné zařízení Vrtací plán , xø6, Výsuvné zařízení, kryt svorek OD-BH-KS ø 45 47, ,5 F45

46 BH6N, BH6S JISTIČE, ODPÍNAČE Rozměry Výsuvné provedení Pracovní poloha Revizní poloha Výsuvné provedení, zadní přívod (připojovací sada CS-BH-A2 + CS-BH-A42) Vrtací plán xø6,5 58 ø , ,5 F46

47 BH6N, BH6S Modeion JISTIČE, ODPÍNAČE Rozměry Výsuvné provedení, ruční pohon Pracovní poloha Revizní poloha Výsuvné provedení, motorový pohon Pracovní poloha Revizní poloha F47

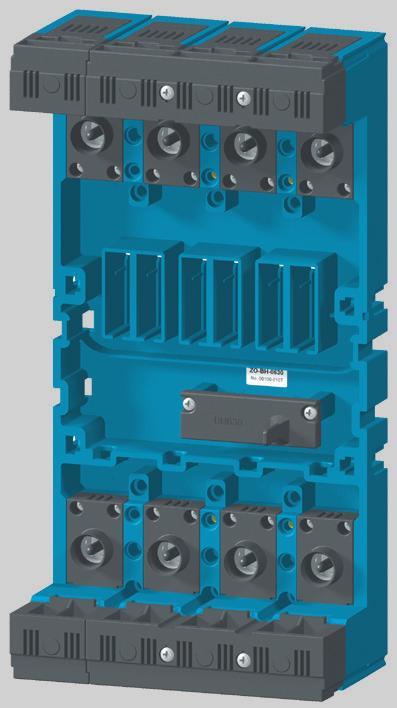

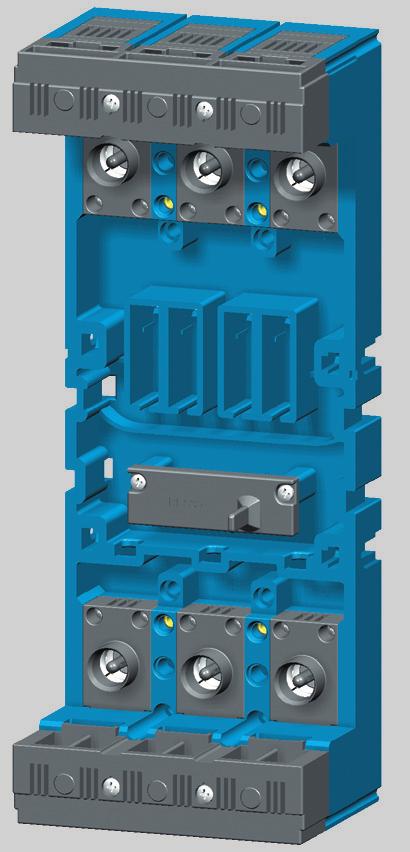

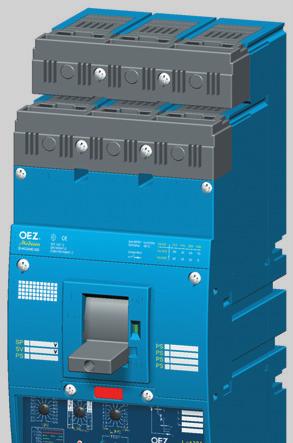

48 BH6N, BH6S ODNÍMATELNÉ ZAŘÍZENÍ Odnímatelné zařízení Jistič v odnímatelném provedení Uzamknutí odnímatelného zařízení proti vložení jističe Popis Odnímatelné provedení jističe/odpínače je určeno do náročných průmyslových provozů, kde je potřeba rychlá výměna jističe a viditelné, galvanické rozpojení obvodu. odnímatelné zařízení obsahuje kompletní příslušenství k sestavení jističe/odpínače v odnímatelném provedení z původně pevného provedení součástí odnímatelného zařízení jsou: - základna odnímatelného zařízení - připojovací sady 2x - montují se na spínací blok - blokovací táhlo (zabezpečuje automatické vypnutí jističe při manipulaci - zasouvání nebo odnímání) - montážní sada šroubů - pro upevnění jističe do odnímatelného zařízení (k upevnění odnímatelného zařízení do rozváděče se používá sada montážních šroubů, která je součástí dodávky spínacího bloku) Polohy jističe Jistič v odnímatelném provedení má dvě polohy:. zasunuto (pracovní poloha) 2. odejmuto Silový obvod - k připojení pasů nebo kabelových ok se používá připojovací sada CS-BH-A, která je součástí dodávky spínacího bloku - k jinému připojení se používají připojovací sady viz str. F7 - připojení musí respektovat doporučení viz str. F8 Pomocné obvody Připojují se pomocí 5 žilového propojovacího kabelu OD-BHD-KA. Signalizace polohy SO-BHD- Odnímatelné zařízení je možné doplnit max. čtyřmi spínači (u 4-pólového provedení max. 6 spínači) pro signalizaci polohy zasunuto/odejmuto. Stavy spínačů SO-BHD- v odnímatelném zařízení podle polohy jističe Dutina, 2,, 4 (9, 2) ) Klíčovací sada OD-BH-KK Odnímatelné zařízení a jistič je možné doplnit klíčovací sadou, která znemožňuje zasunout do odnímatelného zařízení jiný jistič. Příslušenství jističe v odnímatelném provedení Jistič v odnímatelném provedení má stejné příslušenství jako pevný jistič. Výhody a zvýšení bezpečnosti obsluhy el. zařízení: jednoznačná dálková signalizace polohy jističe možnost uzamknutí odnímatelného zařízení visacími zámky proti vložení jističe viditelné a galvanické rozpojení silového obvodu snadná výměna jističe v případě poruchy krytí IP2 všech připojovacích míst odnímatelné zařízení není potřeba zemnit Klíčovací sada OD-BH-KK Propojovací kabel OD-BHD-KA Umístění dutin pro spínače SO-BHD- v odnímatelném zařízení, 2,, 4 Klíčovací sada OD-BH-KK Poloha jističe 2 4 Zasunuto Odejmuto pozn.: - kontakt rozepnut, - kontakt sepnut ) - dutiny 9 a 2 jsou pouze u 4-pólového provedení Parametry SO-BHD- Typ SO-BHD- Jmenovité pracovní napětí U e 4 V a.c. 25 V d.c. Jmenovité izolační napětí U i 5 V a.c. Jmenovitý kmitočet f n 5/6 Hz Jmenovitý pracovní proud I e /U e AC- I e /U e DC-5 Schéma zapojení jističe v odnímatelném provedení s příslušenstvím viz str. F6. A /4 V a.c.,5 A /25 V d.c.,, A /25 V d.c., 4 A / V d.c. Tepelný proud I th 6 A Řazení kontaktů Připojovací průřez S,5 mm 2 Krytí svorek (připojeného spínače) IP2 Signalizace polohy SO-BHD- F48

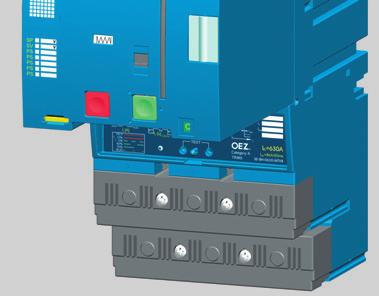

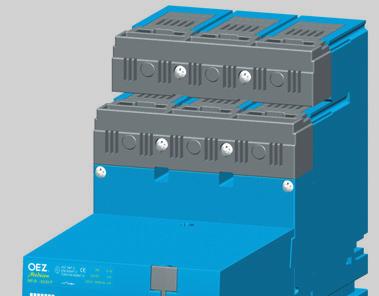

49 BH6N, BH6S Modeion ODNÍMATELNÉ ZAŘÍZENÍ Doporučená manipulace s jističem Při manipulaci s jističem v odnímatelném provedení a motorovým pohonem se jistič může dostat do stavu, ve kterém je první pokus o zapnutí motorovým pohonem neúspěšný. Zapnutí se provede až při opakovaném zapínacím impulsu. Aby k tomuto jevu nedocházelo, je možné provést některé z následujících opatření: ) Dodržet postup manipulace s jističem viz níže Doporučený postup manipulace 2) Do obvodu motorového pohonu zapojit ovládací relé OD-BHD-R podle schéma zapojení viz str. F7 Jistič v odnímatelném provedení s motorovým pohonem Doporučený postup manipulace Po každé manipulaci s jističem v odnímatelném provedení je nutné po opětném zasunutí do podvozku provést následující úkony v daném pořadí: ) stisknout vypínací (červené) tlačítko na motorovém pohonu viz obrázek 2) stisknout zapínací (zelené) tlačítko na motorovém pohonu viz obrázek 2 Změny stavu spínačů v dutinách spínacího bloku při odnímaní jističe Stav jističe před odejmutím Stav spínačů před odejmutím - poloha zasunuto Stav spínačů po odejmutí - poloha odejmuto Dutina 2, 4, 5, (6, 7, 8, 9) ) 2, 4, 5, (6, 7, 8, 9) ) Poloha páky jističe Stav hlavních kontaktů PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 Zapnuto Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Vypnuto nadproudovou spouští Vypnuto ze stavu zapnuto: pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu pozn.: - kontakt rozepnut, - kontakt sepnut ) - dutiny 6, 7, 8, 9 jsou pouze u 4-pólového provedení F49

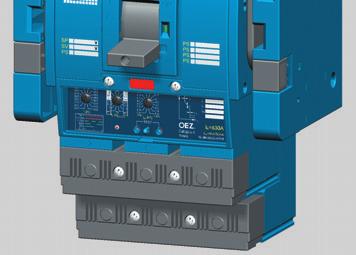

50 BH6N, BH6S VÝSUVNÉ ZAŘÍZENÍ Uzamknutí výsuvného zařízení proti vložení jističe Výsuvné zařízení Jistič ve výsuvném provedení Popis Výsuvné provedení jističe/odpínače je určeno do náročných průmyslových provozů, kde je potřeba rychlá výměna jističe, časté revize a viditelné, galvanické rozpojení obvodu. výsuvné zařízení obsahuje kompletní příslušenství k sestavení jističe/odpínače ve výsuvném provedení z původně pevného provedení součástí výsuvného zařízení jsou: - základna výsuvného zařízení - pohyblivé bočnice 2x - připojovací sady 2x - montují se na spínací blok - blokovací táhlo (zabezpečuje automatické vypnutí jističe při manipulaci-zasouvání nebo vysouvání) - k upevnění výsuvného zařízení do rozváděče se používá sada montážních šroubů, která je součástí dodávky spínacího bloku Polohy jističe Jistič ve výsuvném provedení má tři polohy:. zasunuto (pracovní poloha) 2. vysunuto (revizní poloha). odejmuto Klíčovací sada OD-BH-KK Výsuvné zařízení a jistič je možné doplnit klíčovací sadou, která znemožňuje zasunout do výsuvného zařízení jiný jistič. Signalizace polohy SO-BHD- Výsuvné zařízení je možné doplnit spínači pro signalizaci polohy jističe zasunuto/vysunuto/odejmuto. Stavy spínačů SO-BHD- ve výsuvném zařízení podle polohy jističe a polohy aretace Dutina, 2,, 4, 5, 7 6, 8 (9, 2) ) Silový obvod - k připojení pasů nebo kabelových ok se používá připojovací sada CS-BH-A, která je součástí dodávky spínacího bloku - k jinému připojení se používají připojovací sady viz str. F7 - připojení musí respektovat doporučení viz str. F8 Pomocné obvody Připojují se pomocí 5 žilového kabelu OD-BHD-KA. Příslušenství jističe ve výsuvném provedení Jistič ve výsuvném provedení má stejné příslušenství jako pevný jistič. Výhody a zvýšení bezpečnosti obsluhy el. zařízení: jednoznačná dálková a místní signalizace polohy jističe a polohy aretace kontrola funkce jističe a příslušenství v revizní poloze uzamknutí výsuvného zařízení proti vložení jističe, uzamknutí jističe v zasunuté (pracovní) poloze, uzamknutí jističe ve vysunuté (revizní) poloze - uzamykaní pomocí visacích zámků viditelné a galvanické rozpojení silového obvodu snadná výměna jističe v případě poruchy krytí IP2 všech připojovacích míst výsuvné zařízení není potřeba zemnit Klíčovací sada OD-BH-KK Uzamknutí jističe ve výsuvném provedení proti manipulaci Umístění dutin pro spínače SO-BHD- ve výsuvném zařízení 5, 7, 2,, 4 6, 8 Poloha jističe a aretace Zasunuto a nezaaretováno Zasunuto a zaaretováno Vysunuto a nezaaretováno Vysunuto a zaaretováno Odejmuto a nezaaretováno Odejmuto a zaaretováno pozn.: - kontakt rozepnut, - kontakt sepnut - provozní stav je vždy v poloze zaaretováno - v poloze zaaretováno je možné výsuvné zařízení uzamknout (podrobnější informace viz Výhody a zvýšení bezpečnosti obsluhy el. zařízení) ) - dutiny 9 a 2 jsou pouze u 4-pólového provedení Schéma zapojení jističe ve výsuvném provedení s příslušenstvím viz str. F6. Parametry SO-BHD- Typ SO-BHD- Jmenovité pracovní napětí U e 4 V a.c. 25 V d.c. Jmenovité izolační napětí U i 5 V a.c. Jmenovitý kmitočet f n 5/6 Hz Jmenovitý pracovní proud I e /U e AC- I e /U e DC-5 Klíčovací sada OD-BH-KK Propojovací kabel OD-BHD-KA Signalizace polohy SO-BHD- A/4 V a.c.,5 A/25 V d.c.,, A/25 V d.c., 4 A/ V d.c. Tepelný proud I th 6 A Řazení kontaktů Připojovací průřez S,5 mm 2 Krytí svorek (připojeného spínače) IP2 F5

51 BH6N, BH6S Modeion VÝSUVNÉ ZAŘÍZENÍ Doporučená manipulace s jističem Při manipulaci s jističem ve výsuvném provedení a motorovým pohonem se jistič může dostat do stavu, ve kterém je první pokus o zapnutí motorovým pohonem neúspěšný. Zapnutí se provede až při opakovaném zapínacím impulsu. Aby k tomuto jevu nedocházelo, je možné provést některé z následujících opatření: ) Dodržet postup manipulace s jističem viz níže Doporučený postup manipulace 2) Do obvodu motorového pohonu zapojit ovládací relé OD-BHD-R podle schéma zapojení viz str. F7 Jistič ve výsuvném provedení s motorovým pohonem Doporučený postup manipulace Po každé manipulaci s jističem ve výsuvném provedení je nutné po opětném zasunutí do podvozku provést následující úkony v daném pořadí: ) stisknout vypínací (červené) tlačítko na motorovém pohonu viz obrázek 2) stisknout zapínací (zelené) tlačítko na motorovém pohonu viz obrázek 2 Změny stavu spínačů v dutinách spínacího bloku při zasouvání a vysouvání jističe Stav před zasunutím/vysunutím Stav po zasunutí/vysunutí Stav jističe před zasunutím Stav spínačů před zasunutím - poloha vysunuto Stav spínačů po zasunutí - poloha zasunuto Stav jističe před vysunutím Stav spínačů před vysunutím - poloha zasunuto Stav spínačů po vysunutí - poloha vysunuto Dutina 2, 4, 5, (6, 7, 8, 9) ) 2, 4, 5, (6, 7, 8, 9) ) Poloha páky jističe Stav hlavních kontaktů PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 PS-BHD- 4 PS-BHD- 2 Zapnuto Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Vypnuto nadproudovou spouští Vypnuto ze stavu zapnuto: pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu pozn.: - kontakt rozepnut, - kontakt sepnut ) - dutiny 6, 7, 8, 9 jsou pouze u 4-pólového provedení F5

52 BH6N, BH6S NADPROUDOVÉ SPOUŠTĚ L - VEDENÍ Jištění vedení s nízkými záběrovými proudy Popis - pro spínací blok BD jmenovité proudy dané typovým označením - tepelnou paměť nelze vyřadit z činnosti - zkratová spoušť pevně nastavena na 4 x I n L t L I Parametry Typ I n [A] I rm [A] SE-BH-25-L 25 SE-BH-5-L 5 26 SE-BH-4-L 4 6 SE-BH-5-L 5 2 SE-BH-6-L I Vypínací charakteristika t [min] Ir L SE-BH-...-L 2 5 t [s] 2,5,2 I n= 25 A I n= 5 A I n= 4 A I n= 5 A I n= 6 A I,,5 Irm I n =6 A I n =5 A I n =4 A I n =5 A I n =25 A,2,, x In F52

53 BH6N, BH6S Modeion NADPROUDOVÉ SPOUŠTĚ DTV - DISTRIBUČNÍ Jištění vedení a transformátorů Parametry - nastavitelné Popis - pro spínací blok BD nastavení redukovaného proudu - možnost vypnutí tepelné paměti - nastavení hodnoty zkratové spouště - signalizace provozního stavu a hodnoty procházejícího proudu Vypínací charakteristika t [min] t [s] ,5,2,,5,2,,,5,2,,,5,2 In= 25 A In= 4 A In= 6 A In= 25 A In= 4 A In= 6 A min L SE-BH- -DTV x In x In Ir=575 A,6 A~Irm=7 ka,,,2, Nastavení redukovaného proudu I r, resp. jmenovitého proudu podle jištěného zařízení Ir max 4x 4x 4x 2,5x 4x 2,5x 4x 2,5x 4x 2,5x 2,5x 2,5x Ir Irm Nastavení hodnoty proudu zkratové spouště Irm Irm I DTV t x In Irm Ir L I Irm I Typ I n [A] I r [A] restart I rm SE-BH-25-DTV 25 SE-BH-4-DTV 4 SE-BH-6-DTV T () T (t) T () T (t) T () T (t) 4 x I r 2,5 x I r 4 x I r 2,5 x I r 4 x I r 2,5 x I r Zapnutí/vypnutí tepelné paměti. F5

54 BH6N, BH6S NADPROUDOVÉ SPOUŠTĚ MTV8 - MOTORY Přímé jištění motorů a generátorů Možnost jištění vedení a transformátorů Popis - pro spínací blok BD nastavení redukovaného proudu - možnost nastavení 8 charakteristik - 4 v režimu M ( jištění motorů) - 4 v režimu TV ( jištění transformátorů a vedení) - možnost vypnutí tepelné paměti - podproudová spoušť - pokud dojde v režimu M k výpadku jedné nebo dvou fází dojde k vypnutí se zpožděním 4 s - nastavení zpoždění při 7,2 x I r - nastavení hodnoty zkratové spouště - nastavení zpoždění zkratové spouště nebo 5 ms - signalizace provozního stavu a hodnoty procházejícího proudu MTV8 t L Ir tr I Irm 5ms ms Nastavení redukovaného proudu I r, resp. jmenovitého proudu podle jištěného zařízení I Parametry - nastavitelné Typ I n [A] I r [A] t r [s] (7,2 x I r ) I rm [ka] SE-BH-25-MTV8 25 SE-BH-4-MTV8 4 SE-BH-6-MTV8 6 Nastavení hodnoty proudu zkratové spouště (TV ) T (),2 (TV ) T (),6 5 (TV ) T (), 25 2 (TV 2) T (),5 7 2 (M 2) T () 2, 44 5 (M 5) T () 2,5 6 8 (M 8) T (), 72 (M ) T (),75 8 (M ) T (t), (M 8) T (t), 2 5 (M 5) T (t) 2,5 2 2 (M 2) T (t) 2, 22 2 (TV 2) T (t),5 2 (TV ) T (t), 24 (TV ) T (t),6 25 (TV ) T (t),2 6 (TV ) T (),5 72 (TV ) T (), 8 (TV ) T (),6 9 2 (TV 2) T () 2,4 2 2 (M 2) T (),2 2 5 (M 5) T () 4, 22 8 (M 8) T () 5, 2 (M ) T () 6, 24 (M ) T (t) 6, 25 8 (M 8) T (t) 5, (M 5) T (t) (M 2) T (t),2 5 2 (TV 2) T (t) 2,4 45 (TV ) T (t),6 6 (TV ) T (t) 4 (TV ) T (t),5 25 (TV ) T (),8 26 (TV ) T (),4 275 (TV ) T () (TV 2) T () 5 2 (M 2) T () (M 5) T () 5, 45 8 (M 8) T () 6, 6 (M ) T () 7 4 (M ) T (t) 6, 45 8 (M 8) T (t) 6, (M 5) T (t) 5, 48 2 (M 2) T (t) (TV 2) T (t) 55 (TV ) T (t) (TV ) T (t),4 6 (TV ) T (t),8 ms 5 ms ms 5 ms ms 5 ms F54 Volba typu charakteristiky. Nastavení zpoždění při 7,2 I r. Zapnutí/vypnutí tepelné paměti.

55 BH6N, BH6S Modeion NADPROUDOVÉ SPOUŠTĚ MTV8 - MOTORY Vypínací charakteristika SE-BH-...-MTV min Ir Charakteristika "TV" ma x ms 5m s Ir tr Irm TV min Charakteristika "M" Ir ma x ms 5m s Ir tr Irm M 5 2 t [min] L 2 tr 5 2 t [min] L 2 tr t [s] In = 25 A In = 4 A In = 6 A 2 t [s] In = 25 A In = 4 A In = 6 A ,5,2 I,5,2 I,,5,2 In = 25 A,2 5,6,,5, 2, 2,5,75 Irm [ka],,5,2 In = 25 A,2 5,6,,5, 2, 2,5,75 Irm [ka],,,5,2 In = 4 A,5 5,,6 2,4 5,,2 4, 6, x In Irm [ka],,,5,2 In = 4 A,5 5,,6 2,4 5,,2 4, 6, x In Irm [ka],,,5,2 In = 6 A,8 5,4 2, 6,, 4, 5, 7, Irm [ka] x In,,,5,2 In = 6 A,8 5,4 2, 6,, 4, 5, 7, Irm [ka] x In,,,2, x In,,,2, x In F55

56 BH6N, BH6S NADPROUDOVÉ SPOUŠTĚ MTV9 - MOTORY, NASTAVENÍ ČASOVÉ SELEKTIVITY Přímé jištění motorů a generátorů Možnost jištění vedení a transformátorů Umožňuje nastavit zpoždění nezávislé spouště Popis - pro spínací blok BD nastavení redukovaného proudu - možnost nastavení 8 charakteristik - 4 v režimu M ( jištění motorů) - 4 v režimu TV ( jištění transformátorů a vedení) - možnost vypnutí tepelné paměti - podproudová spoušť - pokud dojde v režimu M k výpadku jedné nebo dvou fází dojde k vypnutí se zpožděním 4 s - nastavení zpoždění při 7,2 x I r - nastavení hodnoty zkratové spouště (zpoždění = ms) - nastavení zpoždění zkratové spouště,, 2 nebo ms - signalizace provozního stavu a hodnoty procházejícího proudu MTV9 t Ir L S I tr Irmv tv Nastavení redukovaného proudu I r, resp. jmenovitého proudu podle jištěného zařízení I Parametry - nastavitelné Typ I n [A] I r [A] t r [s] (7,2 x I r ) restart I rm [ka] SE-BH-25-MTV9 25 SE-BH-4-MTV9 4 SE-BH-6-MTV9 6 Nastavení hodnoty proudu zpožděné zkratové spouště (TV ) T () (TV ) T () 5 5 (TV ) T () (TV 2) T () (M 2) T () 44 5 (M 5) T () (M 8) T () 7 72 (M ) T () 9 8 (M ) T (t) 9 8 (M 8) T (t) (M 5) T (t) (M 2) T (t) (TV 2) T (t) 2 (TV ) T (t) 5 24 (TV ) T (t) 7 25 (TV ) T (t) 9 6 (TV ) T () 72 (TV ) T () 5 8 (TV ) T () (TV 2) T () (M 2) T () 2 5 (M 5) T () (M 8) T () 7 2 (M ) T () 9 24 (M ) T (t) 25 8 (M 8) T (t) (M 5) T (t) (M 2) T (t) (TV 2) T (t) 45 (TV ) T (t) 5 6 (TV ) T (t) 7 4 (TV ) T (t) 9 25 (TV ) T () 26 (TV ) T () (TV ) T () (TV 2) T () (M 2) T () 5 5 (M 5) T () (M 8) T () 7 6 (M ) T () 9 4 (M ) T (t) 45 8 (M 8) T (t) (M 5) T (t) (M 2) T (t) (TV 2) T (t) 55 (TV ) T (t) (TV ) T (t) 7 6 (TV ) T (t) 9 ms ms 2 ms ms ms ms 2 ms ms ms ms 2 ms ms F56 Volba typu charakteristiky. Nastavení zpoždění při 7,2 I r. Zapnutí/vypnutí tepelné paměti.

57 BH6N, BH6S Modeion NADPROUDOVÉ SPOUŠTĚ MTV9 - MOTORY, NASTAVENÍ ČASOVÉ SELEKTIVITY Vypínací charakteristika SE-BH-...-MTV t [min] t [s] ,5,2,,5 I n=25 A I n=4 A I n=6 A min L Ir 2 S t v[ms] Charakteristika "TV" max 2 I x r 5I x r 7I x r,2 Irmv,,,2, x I r Ir 2 I n =6 A tr t r [s] I n =4 A Irm v tv I n =25 A x In TV I t [min] t [s] ,5,2,, L I n=25 A I n=4 A I n=6 A min Ir S t v[ms] Charakteristika "M" max 2 I x r 5I x r 7I x r,2 Irmv,,,2, x I r Ir I n =6 A tr I n =4 A t r[s] Irm v tv I n =25 A x In M I F57

58 BH6N, BH6S NADPROUDOVÉ SPOUŠTĚ 4D - DISTRIBUČNÍ S JIŠTĚNÍM N PÓLU Jištění vedení a transformátorů v sítích TN-C-S a TN-S Popis - pro 4-pólový spínací blok BH6... s jištěným 4. pólem - nastavení redukovaného proudu - možnost vypnutí tepelné paměti - nastavení zpoždění při 7,2 x I r - nastavení hodnoty zkratové spouště - nastavení úrovně jištění 4. pólu (možnost úplného vypnutí) - signalizace provozního stavu a hodnoty procházejícího proudu 4D t t [min] t [s] IN ,5,2,,5,2 Ir Vypínací charakteristika N L IN tr,5 x Ir 2 L I n=25 A I n=4 A I n=6 A I Irm,75 x I r x I r min I Ir SE-BH-...-4D max 2I x r 4I x r,,,2, I x r Irm 9 x I r Nastavení redukovaného proudu I r, resp. jmenovitého proudu podle jištěného zařízení IN Ir tr Irm 2 I n =6 A t r[s] I n =4 A I I n =25 A x In Parametry - nastavitelné Typ I n [A] I r [A] t r [s] (7,2 x I r ) restart I rm [ka] I N [A] (m x I r ) SE-BH-25-4D 25 SE-BH-4-4D 4 SE-BH-6-4D Nastavení hodnoty proudu zkratové spouště T () T (t) T () T (t) T () T (t) ,5,75 OFF,5,75 OFF,5,75 OFF F58 Nastavení úrovně jištění N-pólu Nastavení zpoždění při 7,2 I r. Zapnutí/vypnutí tepelné paměti.

59 SPÍNAČE Jednoduchý Parametry Typ PS-BHD-.. PS-BHD-..-Au ) Jmenovité pracovní napětí U e U e 6 5 V a.c. 6 5 V d.c. 5 6 V a.c. 5 6 V d.c. Jmenovité izolační napětí U i 5 V 5 V Jmenovitý kmitočet f n 5/6 Hz 5/6 Hz Jmenovitý pracovní proud I e /U e AC-5 6 A/24 V, 4 A/4 V, 2 A/5 V AC-2, DC-2,4,5 A/5 V, I e /U e DC-,4 A/24 V,, A/4 V,,2 A/5 V,4,/6 V Tepelný proud I th A,5 A Řazení kontaktů,, 2,, 2,, 2,, 2 Připojovací průřez S,5 mm 2,5 mm 2 Krytí svorek (připojeného spínače) IP2 IP2 Dvojitý Přepínací Typ SP-BHD-2 PS-BHD-/2 PS-BHD--Au/2-Au ) Jmenovité pracovní napětí U e U e 25 V a.c V a.c V d.c. 5 6 V a.c. 5 6 V d.c. Jmenovité izolační napětí U i 25 V 25 V 25 V Jmenovitý kmitočet f n 5/6 Hz 5/6 Hz 5/6 Hz Jmenovitý pracovní proud I e /U e I e /U e A/25 V a.c. AC-5,5 A/25 V a.c. DC-,2 A/25 V d.c. AC-2, DC-2,4,5 A/5 V,,4,/6 V Tepelný proud I th - 6 A,5 A Řazení kontaktů 2,, 2 /2 /2 Připojovací průřez S,5 mm 2,5 mm 2,5 mm 2 Krytí svorek (připojeného spínače) IP2 IP2 IP2 ) - PS-BHD-.- Au není vhodný pro řízení elektromagnetických zátěží Předstihový Typové označení, počet a druh kontaktů podle řazení kontaktů Řazení kontaktů Typ Počet kontaktů Druh kontaktů PS-BHD- (-Au) spínací 2 PS-BHD-2 (-Au) 2 spínací PS-BHD- (-Au) rozpínací 2 PS-BHD-2 (-Au) 2 rozpínací PS-BHD- (-Au) + rozpínací+spínací PS-BHD- (-Au) přepínací 2 PS-BHD-2(-Au) 2 přepínací Funkce a název spínačů podle umístění v dutinách spínacího bloku Umístění spínače Název spínače Funkce spínače Dutina Návěstní signalizuje vypnutí jističe nadproudovou spouští Dutina 2 Relativní signalizuje vypnutí jističe/odpínače spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Dutina, 4, 5 (6, 7, 8, 9) 2) Pomocný signalizuje polohu hlavních kontaktů jističe/odpínače Dutina Předstihový spíná/rozpíná s předstihem před sepnutím hlavních kontaktů jističe/odpínače - stavy spínačů v dutinách spínacího bloku viz str. F8 2) - dutiny 6, 7, 8, 9 jsou pouze u 4-pólového provedení Schéma návěstní relativní pomocné pomocné..4 PS-BHD-. or.2 PS-BHD-.2.4 or. - BH6N, BH6S Dvojitý přepínací Umístění dutin ve spínacím bloku BH6... předstihový pomocné pomocné Spínače pomocné pomocné pomocné pomocné.y.y2.y.y4 SP-BHD-2 PS-BHD PS-BHD PS-BHD- 2. PS-BHD-..4 PS-BHD or or or or PS-BHD-. PS -BHD PS-BHD PS-BHD- 4. PS-BHD PS-BHD or or or or PS-BHD- 5. PS-BHD PS-BHD-2.4 or PS-BHD- or PS-BHD PS-BHD PS-BHD PS-BHD- 6. PS-BHD PS-BHD or or or or PS-BHD- 7. PS-BHD PS-BHD- 8. or PS-BHD- or 8. PS-BHD- 9. PS-BHD or PS-BHD- or PS-BHD- dutina č. dutina č. dutina č.2 dutina č. dutina č.4 dutina č.5 dutina č.2 + dutina č.6 dutina č.7 dutina č.8 dutina č.9 F59

60 BH6N, BH6S NAPĚŤOVÉ SPOUŠTĚ Parametry Typ SV-BHD-X Jmenovité pracovní napětí U e 24, 4, 48,, 2, 4, 5 V a.c. 24, 4, 48,, 22 V d.c. Jmenovitý kmitočet f n 5/6 Hz Příkon při, U e AC DC < VA < W Charakteristika U,7 U e jistič musí vypnout Čas do vypnutí 2 ms Doba zatížení Připojovací průřez S,5 mm 2 Krytí svorek (připojené spouště) IP2 Umístění v dutině č. Umístění dutin ve spínacím bloku BH6... Typové značení podle jmenovitého pracovního napětí U e Typ 24, 4, 48 V a.c./d.c. SV-BHD-X24 V a.c./d.c. SV-BHD-X 2, 4, 5 V a.c. /22 V d.c. SV-BHD-X2 Konkrétní jmenovité pracovní napětí spouště se nastavuje pomocí propojek přímo na spoušti. Od výrobce je nastaveno vždy na nejvyšší hodnotu (viz obr. ). Obr. - Nastavení jmenovitého pracovního napětí Vypnutí jističe/odpínače napěťovou spouští Hlavní kontakty Pomocný spínač Pomocný spínač Relativní spínač Relativní spínač Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Poloha páky jističe/odpínače t [ms] Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) F6

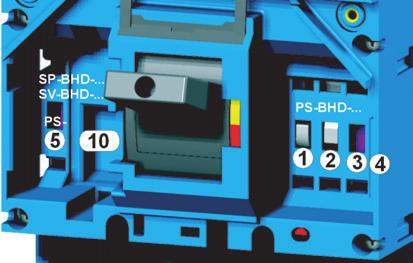

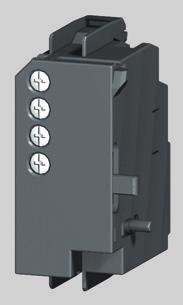

61 BH6N, BH6S Modeion PODPĚŤOVÉ SPOUŠTĚ Umístění dutin ve spínacím bloku BH6... Parametry Typ SP-BHD-X SP-BHD-X - 2) Jmenovité pracovní napětí U e 24, 4, 48,, 2, 4, 5 V a.c. 24, 4, 48,, 22 V d.c. 24, 4, 48,, 2, 4, 5 V a.c. 24, 4, 48,, 22 V d.c. Jmenovitý kmitočet f n 5/6 Hz 5/6 Hz Příkon při, U e AC DC < VA < W < VA < W Charakteristika ) U,85 U e - jistič lze zapnout U,5 U e - jistič musí vypnout U,85 U e - jistič lze zapnout U,5 U e - jistič musí vypnout Čas do vypnutí 2 ms 2 ms Doba zatížení Připojovací průřez S,5 mm 2,5 mm 2 Krytí svorek (připojené spouště) IP2 IP2 Umístění v dutině č. Předstihový spínač - Jmenovité pracovní napětí U e - 25 V a.c. Jmenovitý kmitočet f n - 5/6 Hz Jmenovitý pracovní proud I e /U e - A/25 V a.c. Řazení kontaktů -, Připojovací průřez S -,5 mm 2 Krytí svorek (připojeného spínače) - IP2 ) - vypnutí spouště lze zpozdit pomocí bloku zpoždění BZ-BX-X2-A, podrobnější informace viz str. P2 2) - nelze použít v kombinaci s motorovým pohonem MP-BH-X... Počet a druh kontaktů podle řazení kontaktů Řazení kontaktů Počet kontaktů Druh kontaktů rozpínací spínací Vypnutí jističe/odpínače napěťovou spouští Typové značení podle jmenovitého pracovního napětí U e Typ 24, 4, 48 V a.c. SP-BHD-X24 V a.c./d.c. SP-BHD-X 2, 4, 5 a.c./22 V d.c. SP-BHD-X2 Konkrétní jmenovité pracovní napětí spouště se nastavuje pomocí propojek přímo na spoušti. Od výrobce je nastaveno vždy na nejvyšší hodnotu (viz obr. ). Hlavní kontakty Pomocný spínač Pomocný spínač Relativní spínač Obr. - Nastavení jmenovitého pracovního napětí Relativní spínač Y2.Y.Y4.Y.Y2.Y.Y4.Y Předstihový spínač 2 Předstihový spínač t [ms] Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Poloha páky jističe/odpínače F6

62 BH6N, BH6S POMOCNÉ SPOUŠTĚ Parametry Reakční čas pomocných spouští Napěťová spoušť Podpěťová spoušť SV >5 SP >5 OK OK t (ms) t (ms) Součinnost motorového pohonu a napěťové nebo podpěťové spouště Při ovládání jističe motorovým pohonem a podpěťovou nebo napěťovou spouští je nutné dodržet časovou prodlevu. Mezi odpojením napětí z napěťové spouště, resp. přivedením napětí na podpěťovou spoušť a ovládacím impulzem pro zapnutí motorového pohonu musí být dodrženy následující prodlevy: Napěťová spoušť Podpěťová spoušť HK HK 5 5 SV >5 SP 2 7 IMP ON SP >5 2 7 IMP ON t (ms) t (ms) Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Poloha páky jističe/odpínače Popis grafů Značka HK OK IMP ON SV SP Popis Hlavní kontakty Jistič připraven k další manipulaci Zapínací impulz pro motorový pohon Ovládací napětí na napěťové spoušti Ovládací napětí na podpěťové spoušti F62

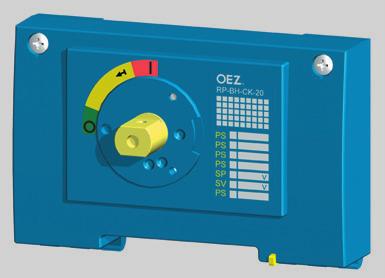

63 BH6N, BH6S Modeion RUČNÍ POHONY Popis Ruční pohon umožňuje jistič/odpínač ovládat otočným pohybem páky, např. zapínání a vypínání pracovních strojů. Modulární koncepce pohonů umožňuje jednoduchou montáž na spínací blok (i dodatečně) po sejmutí krytu dutin. Upevněný pohon je možné zaplombovat. Pohon a příslušenství pohonu se objednává samostatně podle vlastního výběru viz str. F. Ruční pohon umožňuje ovládat jistič: a) z čelního panelu (obr. ) Blok ručního pohonu RP-BH-CK.. + Páka ručního pohonu RP-BHD-CP.. b) přes dveře rozváděče (obr. 2) Blok ručního pohonu RP-BH-CK.. + Prodlužovací hřídel RP-BHD-CH.. + Ložisko ručního pohonu PR-BHD-CN.. + Páka ručního pohonu + RP-BHD-CP.. Obr. - ROZMĚRY viz str. F28 Blok ručního pohonu se upevňuje přímo na spínací blok. Ložisko ručního pohonu se upevňuje na dveře rozváděče a zabezpečuje krytí IP4 nebo IP66. Páka ručního pohonu se nasazuje na blok ručního pohonu nebo na ložisko ručního pohonu. Prodlužovací hřídel se dodává ve dvou variantách, standardní (délka 65 mm - lze zkrátit) a teleskopická (nastavitelná délka mm). Zvýšení bezpečnosti obsluhy el. zařízení: Blok ručního pohonu a páka ručního pohonu jsou dodávány také s možností uzamknutí jističe v poloze vypnuto ručně. Blok i páku ručního pohonu je možné uzamknout až třemi visacími zámky o průměru dříku max. 6 mm. Každé ložisko ručního pohonu blokuje dveře proti otevření ve stavu jističe zapnuto nebo vypnuto spouštěmi a ve stavu jističe vypnuto ručně a zamknuté páce ručního pohonu. Dva jističe s ručními pohony lze doplnit vzájemným mechanickým blokováním nebo mechanickým paralelním spínáním viz str. F64. Obr. 2 - ROZMĚRY viz str. F28 Šroubovákem lze odblokovat mechanismus zajišťující blokování otevření dveří rozváděče při zapnutém jističi (u ložiska RP-BHD-CN4 a RP-BHD-CN4). Parametry Blokování otevření dveří rozváděče ve stavu jističe Typ Popis Barva Uzamykání ve stavu Krytí zapnuto vypnuto ručně a zamknuto Otevření dveří rozvaděče při Délka [mm] jističe vypnuto zapnutém jističi RP-BH-CK Blok ručního pohonu modrá ne RP-BH-CK2 Blok ručního pohonu modrá ano RP-BH-CK2 Blok ručního pohonu žlutá ano RP-BH-CK Blok ručního pohonu - boční pravý modrá RP-BH-CK Blok ručního pohonu - boční levý modrá RP-BHD-CP Páka ručního pohonu černá ne RP-BHD-CP2 Páka ručního pohonu černá ano RP-BHD-CP2 Páka ručního pohonu červená ano RP-BHD-CN4 Ložisko ručního pohonu černá - IP4 ano ano ano - RP-BHD-CN4 Ložisko ručního pohonu žlutá - IP4 ano ano ano - RP-BHD-CN6 Ložisko ručního pohonu černá - IP66 ano ano ne - RP-BHD-CN6 Ložisko ručního pohonu žlutá - IP66 ano ano ne - RP-BHD-CH Prodlužovací hřídel (lze zkrátit) RP-BHD-CH2 Prodlužovací hřídel - teleskopická F6

64 BH6N, BH6S MECHANICKÁ BLOKOVÁNÍ A PARALELNÍ SPÍNÁNÍ RP-BHD-CB Mechanické blokování Umožňuje vzájemné mechanické blokování dvou jističů/odpínačů tak, aby nemohly být sepnuty oba současně, ale vždy jen jeden. Oba jističe mohou být současně vypnuty. Blokování je možné použít mezi dvěma jističi BH6 nebo mezi jističi BH6 a BD25. Oba jističe musí být vybaveny ručním pohonem (minimálně blokem ručního pohonu a pákou ručního pohonu) viz str. F6. Pro použití blokování je bezpodmínečně nutné dodržet rozměry, které jsou vyznačeny na obrázku a uvedeny v tabulce. X L Pravý spínací blok BD25... BD BH6... BH Levý spínací blok Rozměr [mm] X L X L X L X L BD ,5 22,5 28,5 8 85,5 BD ,5 22,5 28,5 8 85,5 BH ,5 28,5 57,5 62,5 4 45, BH ,5 28,5 57,5 62,5 4 45, RP-BHD-CD Mechanické paralelní spínání Umožňuje současné zapínaní dvou jističů/odpínačů. Paralelní spínání je možné použít mezi dvěma jističi BH6 ) nebo mezi jističi BH6 a BD25. Oba jističe musí být vybaveny blokem ručního pohonu a minimálně jeden pákou ručního pohonu viz str. F6. Pro použití paralelního spínání je bezpodmínečně nutné dodržet rozměry, které jsou vyznačeny na obrázku a uvedeny v tabulce. X Pravý spínací blok BD25... BD BH6... BH ) Rozměr [mm] X min X max X min X max X min X max X min X max BD ,5-7 22, ,5-7 22, ,5-7 x x BD ,5-7 22, ,5-7 22, ,5-7 x x BH , , , ,5-7 x x BH , , , ,5-7 x x ) - Spínací blok BH (4-pólové provedení) může být pouze na levé straně Levý spínací blok F64

65 BH6N, BH6S Modeion MECHANICKÉ BLOKOVÁNÍ Mechanické blokování MB-BH-PV4 MB-BHD-PV Umožňuje vzájemné mechanické blokování dvou jističů/ odpínačů tak, aby nemohly být sepnuty oba současně, ale vždy jen jeden. Oba jističe mohou být současně vypnuty. Mechanické blokování MB-BH-PV4 je určeno pro dva jističe BH6. Blokování MB-BHD-PV je určeno pro jeden jistič BH6 a druhý BD25. Jističe mohou být v pevném, odnímatelném i výsuvném provedení. Typ jističů BH6 BH6 BD25 BH6 Typ mechanického blokování MB-BH-PV4 MB-BHD-PV Rozmístění jističů v rozváděči Podrobnější informace naleznete v návodu k použití, který si můžete stáhnout z našich webových stránek Doporučená manipulace s jističem Při manipulaci s jističem s mechanickým blokováním a motorovým pohonem se jistič může dostat do stavu, ve kterém je první pokus o zapnutí motorovým pohonem neúspěšný. Zapnutí se provede až při opakovaném zapínacím impulsu. Aby k tomuto jevu nedocházelo, je možné provést některé z následujících opatření: ) Dodržet postup manipulace s jističem viz Doporučený postup manipulace 2) Do obvodu motorového pohonu zapojit ovládací relé OD-BHD-R podle schématu zapojení viz str. F7 Doporučený postup manipulace ) K vypnutí jističe se musí použít napěťová (podpěťová) spoušť. Vypnutí jističe nelze provádět motorovým pohonem 2) Jistič lze nastřádat a zapnout jen tehdy pokud je druhý jistič ve vypnutém stavu. Ukazatel stavu jističe na motorovém pohonu je v poloze O. Mezi nastřádáním a zapnutím jističe je nutno dodržet časový interval min. ms. Spínač S musí být rozpojen. ) Při nedodržení těchto zásad je první zapnutí jističe motorovým pohonem neúspěšné. 48 min R = min. 8 F65

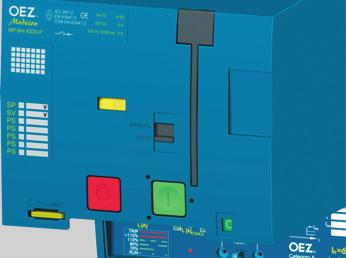

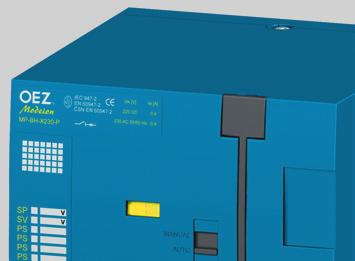

66 BH6N, BH6S MOTOROVÉ POHONY ROZMĚRY viz str. F29 Popis Slouží pro dálkové zapínání i vypínání jističe. Jednoduchá montáž na jistič po sejmutí krytu dutin jističe. Použití pro průmyslové aplikace jako např. pro přepínání záskokových zdrojů, fázování dvou zdrojů atd. a všude tam, kde je potřeba zajistit automatizovaný bezobslužný provoz elektrických zařízení. Pro rychlejší vypínání jističe (např. bezpečnostní STOP tlačítko) je možné použít podpěťovou nebo napěťovou spoušť. Na čelním panelu motorového pohonu je přepínač režimu AUTO/MANUAL: - Režim AUTO dálkové ovládání. Jistič se ovládá tlačítky pro dálkové zapnutí a dálkové vypnutí, dále je možné v této poloze ovládat jistič/pohon mechanicky na čelním panelu pohonu. - Režim MANUAL ruční mechanické ovládání. Není potřeba ovládací napětí. Jistič lze zapínat zeleným zapínacím tlačítkem a vypínat červeným vypínacím tlačítkem na čelní panelu pohonu. Elektrické zapnutí je blokováno. Elektrické vypnutí je funkční. Nastřádat lze pomocí výklopné páky. Možnost dálkové signalizace stavu přepínače AUTO/MANUAL. Spínačem S (externí spínač není součástí dodávky pohonu) je možné zvolit automatické střádání pohonu (natažení jističe). - automatické střádání zapnuté (spínač S sepnutý): po vypnutí jističe nadproudovou spouští, pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu, dojde k neprodlenému nastřádání pohonu (natažení jističe), pohon je po nastřádání připraven k zapnutí jističe - automatické střádání je vypnuté (spínač S rozepnutý): po vypnutí jističe nadproudovou spouští, pomocnou spouští, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu, zůstává pohon i jistič v poloze vypnuto spouštěmi. Pohon čeká v této poloze na impulz daný spínačem S. Po přivedení impulzu pohon nastřádá (natáhne jistič) a po nastřádání je pohon připraven zapnout jistič. Jistič nelze pohonem zapnout pokud pohon není nastřádaný Ukazatel stavu střadače na čelním panelu signalizuje v jaké stavu se nachází střadač pohonu. Stav je možné signalizovat i dálkově. Pohon lze vybavit elektromechanickým počítadlem pracovních cyklů: - interní provedení na krytu pohonu - externí provedení OD-BHD-PP pro montáž na dveře rozváděče nebo do prostoru rozváděče pomocí kovového držáku, který je součástí dodávky Pohon lze zaplombovat pomocí plombovací vložky šroubu (OD-BH-VP). Pohon lze uzamknout ve vypnuté poloze až třemi visacími zámky (průměr dříku max. 4, mm). Zapínací tlačítko lze zakrýt a zaplombovat (OD-BHD-KT). Pohon se připojuje pomocí vícepólového konektoru s dutinkami (pro připojení vodičů je nutné použít speciální kleště). Pohon je možné doplnit kabelem (OD-BHD-KA2), který má ne jedné straně konektor pro připojení do pohonu a na druhé straně volné konce pro připojení např. do svorkovnice v rozváděči. Kryt zapínacího tlačítka OD-BHD-KT Propojovací kabel OD-BHD-KA2 Parametry Typ MP-BH-X, MP-BH-X -P Pracovní napětí U e 24, 48,, 2 V a.c. 24, 48,, 22 V d.c. Jmenovitý kmitočet f n 5/6 Hz Délka ovládacího impulzu pro nastřádání 4 ms ) Délka ovládacího impulzu pro zapnutí pro vypnutí 2 7 ms ) 4 ms ) Čas do zapnutí < 6 ms Čas do vypnutí 9 ms Četnost cyklů ZAP / VYP cykly/min Četnost cyklů - bezprostředně za sebou ZAP / VYP cyklů Mechanická trvanlivost 2 cyklů Příkon AC DC VA W Jištění 24, 48, V a.c.; 2 V a.c. 24, 48, V d.c.; 22 V d.c. LPN-4C-; LPN-2C- LPN-DC-4C-; LPN-DC-2C- Jmenovitý pracovní proud přepínače AUTO / MANUAL I e /U e 5 A/25 V a.c.,5 A/25 V d.c. Typ OD-BHD-KA2 Počet vodičů 2 Průřez vodičů S,5 mm 2 Délka vodičů,6 m ) - sled ovládacích impulzů viz str. F69 F66

67 BH6N, BH6S Modeion MOTOROVÉ POHONY Parametry Zapnutí jističe motorovým pohonem - elektricky tlačítkem ON Hlavní kontakty Vypnutí jističe motorovým pohonem - elektricky tlačítkem OFF Hlavní kontakty Pomocný spínač Pomocný spínač Pomocný spínač Pomocný spínač Relativní spínač Relativní spínač Relativní spínač Relativní spínač Předstihový spínač Předstihový spínač.y2.y.y4.y 2 Předstihový spínač.y2.y.y4.y Předstihový spínač 9.Y2.Y.Y4.Y 2.Y2.Y.Y4.Y t [ms] t [ms] Schéma Zapnutí a vypnutí jističe motorovým pohonem - elektricky tlačítkem ON a OFF Ovládací obvod motorového pohonu Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Poloha páky jističe/odpínače L+ Q ON Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu OF F B S Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) Motorový pohon 2 X MP NC X C NO S6 9 7 NC C NO S5 PE N- M X4 5 P 2 Poč. cyklů Popis schéma Značka MP M P X X4 S5 S6 YC B ON OFF S Q Popis motorový pohon MP-BH-X... motor střádač konektor pro připojení ovládacích obvodů konektor pro externí počítadlo cyklů spínač signalizující režim AUTO (NO-C) / MANUAL (NC-C) spínač signalizující nastřádání (připraveno k zapnutí: NO-C) externí počítadlo cyklů OD-BHD-PP doporučené zapojení ovládacích obvodů (není součástí dodávky motorového pohonu) zapínací tlačítko vypínací tlačítko spínač pro nastřádání (sepnut = automatické střádání, může být trvale sepnut) jistič motorového pohonu - viz str. F66 F67

68 BH6N, BH6S MOTOROVÉ POHONY Parametry Vypnutí jističe s motorovým pohonem nadproudovou spouští (spínač S ve stavu sepnuto-automatické střádání) Hlavní kontakty Vypnutí jističe s motorovým pohonem napěťovou nebo podpěťovou spouští (spínač S ve stavu sepnuto-automatické střádání) Hlavní kontakty Pomocný spínač Pomocný spínač Pomocný spínač Pomocný spínač Relativní spínač Relativní spínač Relativní spínač Relativní spínač Návěstní spínač Návěstní spínač t [ms] t [ms] Schéma Zapnutí jističe motorovým pohonem (elektricky - tlačítkem ON) a vypnutí napěťovou spouští L+ Q Ovládací obvod Zapnutí jističe motorovým pohonem (elektricky - tlačítkem ON) a vypnutí podpěťovou spouští L+ Q Ovládací obvod ON ON OF F B S OF F B S Motorový pohon Motorový pohon A B A B 2 X X NC NO NC S6 C C NO S5 M P SP-BHD-X... or SV -BHD-X... NC NO NC S6 C C NO S5 M P SP-BHD-X... or SV -BHD-X... MP MP X X4 2 J A2 B2 dutina č. X X4 2 J A2 B2 dutina č. PE N- N- PE N- N- Poč. cyklů Poč. cyklů F68

69 BH6N, BH6S Modeion MOTOROVÝ POHON Parametry Doporučené ovládací impulzy Vypnutí a zapnutí jističe motorovým pohonem - spínač S trvale sepnut (automatické střádání) nebo rozepnut Vypnutí jističe nadproudovou nebo pomocnou spouští a zapnutí motorovým pohonem - spínač S trvale sepnut (automatické střádání) HK HK 8 > 6 52 > 88 PS RS > 4 > > 4 4 IMP OFF 2 7 IMP ON 2 7 IMP ON t[ms] R OFF t[ms] Vypnutí jističe nadproudovou nebo pomocnou spouští a zapnutí motorovým pohonem - spínač S sepnut jen pro nastřádání HK X+52 > 88 5 Popis grafů Značka HK PS Popis hlavní kontakty pomocný spínač RS X > 4 > RS relativní spínač R OFF okamžik rozepnutí hlavních kontaktů jističe IMP S impulz pro nastřádání motorového pohonu (generovaný spínačem S) 4 IMPS 2 7 IMP ON IMP ON IMP OFF zapínací impulz pro motorový pohon vypínací impulz pro motorový pohon R OFF t[ms] X libovolný časový úsek Stavy a polohy páky jističe/odpínače Stavy jističe/odpínače Poloha páky jističe/odpínače Zapnuto Vypnuto spouštěmi, TEST tlačítkem nebo vypínacím tlačítkem na motorovém pohonu Vypnuto ručně nebo motorovým pohonem elektricky (stav nataženo) F69

70 BH6N, BH6S MOTOROVÉ POHONY Schéma Doporučené schéma zapojení ovládacích obvodů jističe ve výsuvném/ odnímatelném provedení s motorovým pohonem - zapojení s řídícím relé - pracovní napětí U e 24 V a.c./d.c., 48 V a.c./d.c., 2 V a.c., V d.c. Vypnutí motorovým pohonem Q L+ OFF S ON Popis schéma Značka Popis MP motorový pohon - U e pohonu musí být stejné s U e řídícího relé M motor P střádač X T A K OD-BHD-R....PS-BHD-.PS-BHD-.. X X4 S5 YC konektor pro připojení ovládacích obvodů konektor pro externí počítadlo cyklů spínač signalizující režim AUTO (NO-C) MANUAL (NC-C) externí počítadlo cyklů OD-BHD-PP (není součástí dodávky motorového pohonu) NC NO S6 NC NO S5 4 A2 K2.4.2 OFF S vypínací tlačítko spínač pro nastřádání MP C C M P Q jistič motorového pohonu pro 24 V a.c. LPN-4C- pro 48 V a.c. LPN-4C- pro V a.c. LPN-4C- pro 2 V a.c. LPN-2C- pro 24 V d.c. LPN-DC-4C- pro 48 V d.c. LPN-DC-4C- pro V d.c. LPN-DC-4C- pro 22 V d.c. LPN-DC-2C- X PE N- X4 2 YC OD-BHD-R řídící relé pro 24 V a.c./d.c. OD-BHD-RX pro 48 V a.c./d.c. OD-BHD-RX2 pro 2 V a.c. OD-BHD-RA pro V d.c. OD-BHD-RD4.PS-BHD- pomocný spínač.ps-bhd- návěstní spínač F7

71 BH6N, BH6S Modeion MOTOROVÉ POHONY Schéma Doporučené schéma zapojení ovládacích obvodů jističů s mechanickým blokováním a motorovým pohonem (platné pro každý jistič) - zapojení s řídícím relé - pracovní napětí U e 24 V a.c./d.c., 48 V a.c./d.c., 2 V a.c., V d.c. Vypnutí možné pouze podpěťovou nebo napěťovou spouští L+ Q OFF OFF ON X T A K OD-BHD-R....PS-BHD-.PS-BHD-.. 2.PS-BHD-. B SV-BHD-X... A SP-BHD-X... NC NO S6 NC NO S5 4 A2 K B2 A2 C C M P MP X X4 2 YC PE N- Popis schéma Značka MP M P X X4 S5 YC S6 OFF Q OD-BHD-R.PS-BHD-.PS-BHD- 2.PS-BHD- SP-BHD-X... SV-BHD-X... Popis motorový pohon - U e pohonu musí být stejné s U e řídícího relé motor střádač konektor pro připojení ovládacích obvodů konektor pro externí počítadlo cyklů spínač signalizující režim AUTO (NO-C) MANUAL (NC-C) externí počítadlo cyklů OD-BHD-PP spínač signalizující nastřádání (připraveno k zapnutí: NO-C) vypínací tlačítko jistič motorového pohonu pro 24 V a.c. LPN-4C- pro 48 V a.c. LPN-4C- pro V a.c. LPN-4C- pro 2 V a.c. LPN-2C- pro 24 V d.c. LPN-DC-4C- pro 48 V d.c. LPN-DC-4C- pro V d.c. LPN-DC-4C- pro 22 V d.c. LPN-DC-2C- řídící relé pro 24 V a.c./d.c. OD-BHD-RX pro 48 V a.c./d.c. OD-BHD-RX2 pro 2 V a.c. OD-BHD-RA pro V d.c. OD-BHD-RD4 návěstní spínač spínač zasunutý v dutině (první jistič) - pomocný spínač spínač zasunutý v dutině (druhý jistič) - pomocný spínač podpěťová spoušť - U e spouště musí být stejné s U e řídícího relé napěťová spoušť - U e spouště musí být stejné s U e řídícího relé F7

72 POZNÁMKY BH6N, BH6S F7

73 OSTATNÍ PŘÍSLUŠENSTVÍ KOMPAKTNÍCH JISTIČŮ P

74 Ostatní příslušenství kompaktních jističů BLOK ZPOŽDĚNÍ Typ Kód výrobku Popis Hmotnost [kg] Balení [kus] BZ-BX-X2-A umožňuje zpozdit vypnutí podpěťové spouště jističů Modeion,2 - zpoždění lze nastavit ve třech úrovních (podle zapojení) Jistič Zpoždění [s].úroveň 2.úroveň.úroveň BC6, 2,,2 BD25, BH6,6,2,9 BL, BL6,5,,5 2 Ue Ue Ue U e [AC] U e [DC] U e [AC] U e [DC] U e [AC] U e [DC] STOP STOP STOP U< U< U< A A2 A A2 A A2 + 2 Ue Ue Ue U e [AC] U e [DC] U e [AC] U e [DC] U e [AC] U e [DC] BZ-BX-X2-A STOP STOP STOP U< U< A A2 A A2 U< A A , ,5 5, ZÁSKOKOVÝ AUTOMAT MODI Typ Popis Hmotnost [kg] Balení [kus] MODI ZA... - umožňuje bezpečné řízení přepínaní dvou zdrojů do jedné zátěže s vyloučením paralelního chodů zdrojů - pro jističe a odpínače Modeion a Arion WL Pro podrobnější informace a dokumentaci kontaktujte technickou podporu na tel. č.: nebo navštivte naše stránky P2

75 Ostatní příslušenství kompaktních jističů Modeion TESTER NADPROUDOVÝCH SPOUŠTÍ JISTIČŮ OVLÁDACÍ RELÉ PRO BD25 A BH6 Typ Kód výrobku Popis Hmotnost [kg] Balení [kus] ZES4 727 Tester nadproudových spouští jističů BD25.., BH6.., BLS a BL6S,75 - servisní zařízení pro kontrolu funkčnosti elektronických nadproudových spouští a spínacích bloků jističů Modeion - provede test: - nadproudové spouště - funkčnosti vybavovacího mechanizmu spínacího bloku - proudových transformátorů - testuje nadproudové spouště: L, DTV, MTV8, MTV9, U - testuje spínací bloky jističů: BD25N, BD25S, BH6N, BH6S, BLS, BL6S Tester je nutné napájet z externího zdroje. Napájecí napětí testeru je 2 V a.c. Pro podrobnější informace a dokumentaci kontaktujte technickou podporu na tel. č.: nebo navštivte naše stránky Typ Kód výrobku Parametry Hmotnost [kg] Balení [kus] OD-BHD-RX V a.c./d.c.,6 OD-BHD-RX V a.c./d.c.,6 OD-BHD-RA V a.c.,6 OD-BHD-RD V d.c.,6 - ovládací relé vhodné pro ovládání jističe s motorovým pohonem v odnímatelném/výsuvném zařízení nebo v kombinaci s mechanickým blokováním pomocí bowdenu viz str. E72, E7, F7, F7 Parametry Typ OD-BHD-R Normy ČSN EN 682- Certifikační značky Ovládací obvod Jmenovité pracovní napětí U e 24 V a.c./d.c., 48 V a.c./d.c., 2 V a.c./d.c., V d.c. Jmenovitý kmitočet 5 Hz Spotřeba při U n při 24 2 V a.c. při v d.c.,2 VA 2,6 VA,4 W,7 W Mechanická trvanlivost cyklů Elektrická trvanlivost cyklů Připojení,2 2,5 mm 2 Dotahovací moment,5 Nm Řídící impulz Min. doba buzení 5 ms Max. doba buzení neomezená Ostatní údaje Montáž na U lišty podle ČSN EN typ TH 5 Krytí IP2 Teplota okolí C Pracovní poloha libovolná Seismická odolnost g / 8 5 Hz OD-BHD-R... ~ ,5 86 7,5 ~4, P

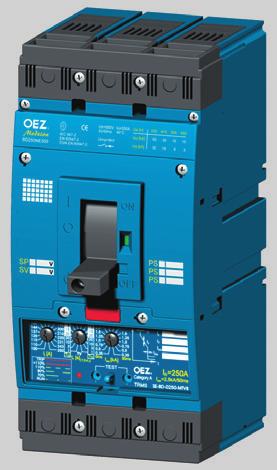

76 Ostatní příslušenství kompaktních jističů NÁHRADNÍ DÍLY JISTIČŮ A ODPÍNAČŮ MODEION Náhradní díly k BC6N Typ Kód výrobku Název - popis Hmotnost Balení OD-BC-SP 4456 Ovládací páka,2 OD-BC-DV 266 Držák vodičů, OD-BC-MS 267 Sada šroubů Mx, 2 ks,5 CS-BC-T4 656 Připojovací svorka,94 CS-BC-T Připojovací svorka,95 OD-BC-KS 2624 Kryt svorek, horní nebo dolní svorky, -pól, ks, OD-BC-KS4 659 Kryt svorek, horní nebo dolní svorky, 4-pól, ks,5 OD-BC-KON Konektor a dutinky pro MP-BC-X...-B,2 Náhradní díly k BD25N, BD25S Typ Kód výrobku Název - popis Hmotnost Balení OD-BD-SP 4457 Ovládací páka,7 OD-BD-DV 529 Držák vodičů,2 OD-BD-MS 449 Sada šroubů M4x5, 4 ks,8 OD-BD-KS 2472 Kryt svorek, horní nebo dolní svorky, -pól, ks, OD-BD-KS Kryt svorek, dolní svorky, 4-pól, ks, OD-BD-KS Kryt svorek, horní svorky, 4-pól, ks, OD-BHD-JUMP 446 Propojka pro pomocné spouště (jumper), OD-BHD-KON2 446 Konektor a dutinky pro MP-BD, BH,4 OD-BX-KON 4462 Konektor a dutinky pro OD-xx-KA,7 Náhradní díly k BH6N, BH6S Typ Kód výrobku Název - popis Hmotnost Balení OD-BH-SP 4458 Ovládací páka,2 OD-BH-DV 5 Držák vodičů,2 OD-BH-MS 442 Sada šroubů M5x25, 4 ks, OD-BH-KS 247 Kryt svorek, horní nebo dolní svorky, -pól, ks,5 OD-BH-KS Kryt svorek, dolní svorky, 4-pól, ks,2 OD-BH-KS Kryt svorek, horní svorky, 4-pól, ks,2 OD-BHD-JUMP 446 Propojka pro pomocné spouště (jumper), OD-BHD-KON2 446 Konektor a dutinky pro MP-BD,BH,4 OD-BX-KON 4462 Konektor a dutinky pro OD-xx-KA,7 Náhradní díly k BLS, BL6S Typ Kód výrobku Název - popis Hmotnost Balení OD-BL-SP 4459 Ovládací páka, OD-BL-MS 4854 Sada šroubů M8x8, 4 ks,44 OD-BL-KON2 446 Konektor a dutinky pro MP-BL-X,4 OD-BX-KON 4462 Konektor a dutinky pro OD-xx-KA,7 P4

77 Kompaktní jističe Modeion POUŽITÍ ODPÍNAČŮ PŘI DANÉ NADPROUDOVÉ OCHRANĚ Jednotlivé typy odpínačů Modeion mohou být použity spolu s daným přiřazeným jistícím přístrojem (jističem, pojistkou) v místě elektrického obvodu, kde hodnota počátečního rázového zkratového proudu I k je menší, maximálně rovna příslušné hodnotě uvedené v tabulce: Typ odpínače Modeion Předřazený jistící přístroj I K [ka]/4 V a.c. BC BD BH BL BL6 BC6 (všechny typy nadproudových spouští) BD25 (všechny typy nadproudových spouští) ), 65 2) 6 ), 65 2) 6 ), 65 2) BH6 (všechny typy nadproudových spouští) 6 ), 65 2) 6 ), 65 2) 6 ), 65 2) BL (všechny typy nadproudových spouští) 5 5 BL6 (všechny typy nadproudových spouští) 5 PN, PLN, PHN gg max. I n = 25 A ) ) ) ) ) PN, PLN, PHN gg max. I n = 224 A ) 65 ) ) ) PN, PHN gg max. I n = 5 A ) 65 ) ) PN, PHN gg max. I n = 6 A ) Poznámky: ) Hodnoty v tabulce doplněné ) se vztahují k předřazenému jističi v provedení N. 2) Hodnoty v tabulce doplněné 2) se vztahují k předřazenému jističi v provedení S. ) Maximální hodnota počátečního rázového zkratového proudu do kterého lze použít odpínače s předřazenými pojistkovými vložkami menších jmenovitých proudů (viz ) ) se stanoví na základě rovnosti jejich omezeného proudu i o. - Jmenovitý proud předřazené pojistkové vložky I n musí být minimálně o jeden stupeň menší, než jmenovitý pracovní proud I e odpínače. - Uvedené hodnoty platí pro napětí 4 V a.c. R
